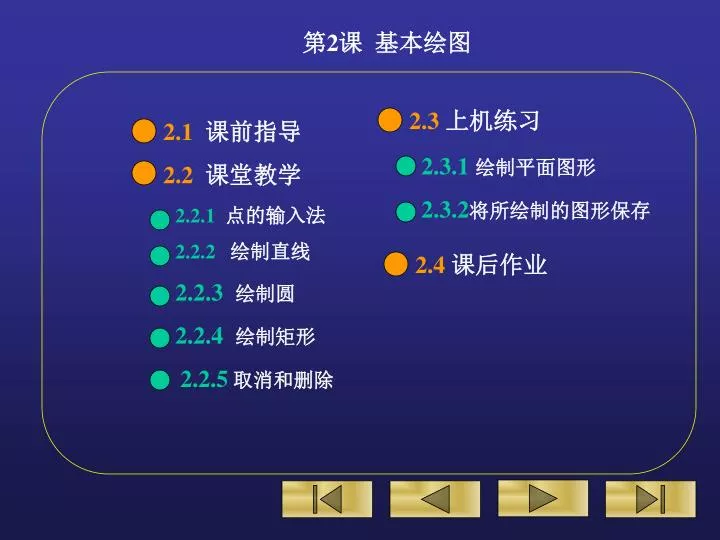

  1. 第2课 基本绘图 2.3 上机练习 2.1 课前指导 2.2课堂教学 2.3.1 绘制平面图形 2.3.2将所绘制的图形保存 2.2.1 点的输入法 2.2.2 绘制直线 2.2.3绘制圆 2.2.4 绘制矩形 2.2.5取消和删除 2.4 课后作业

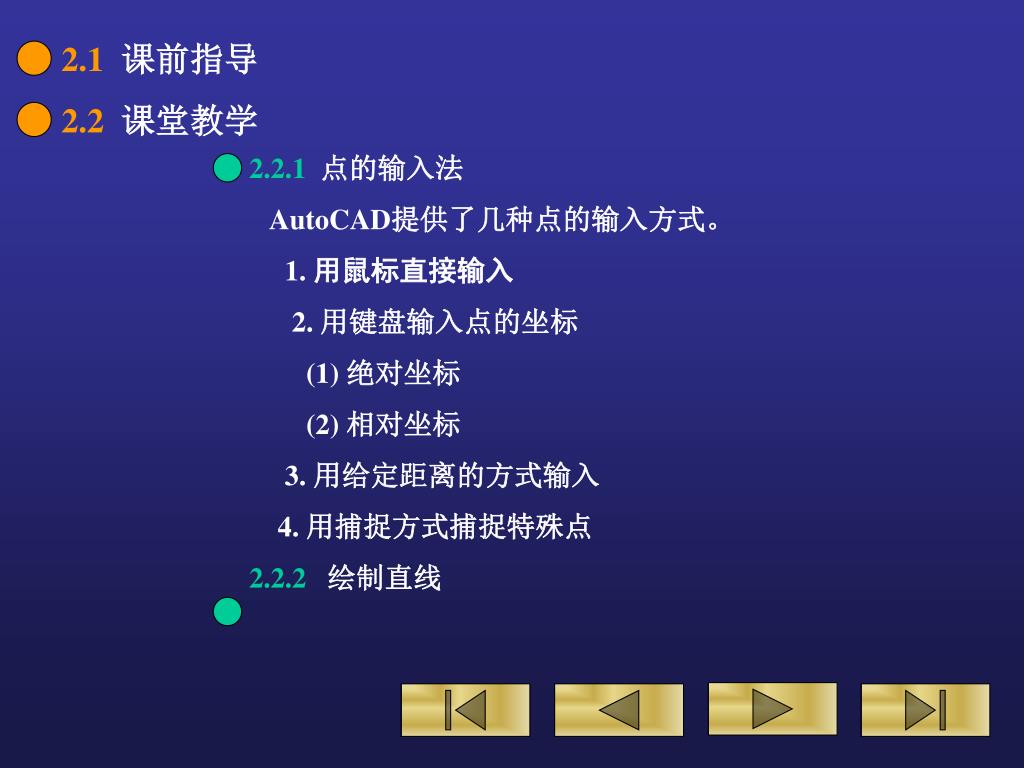

  2. 2.1 课前指导 2.2课堂教学 2.2.1 点的输入法 AutoCAD提供了几种点的输入方式。 1. 用鼠标直接输入 2. 用键盘输入点的坐标 (1) 绝对坐标 (2) 相对坐标 3. 用给定距离的方式输入 4. 用捕捉方式捕捉特殊点 2.2.2 绘制直线

  3. (1) 功能 绘制二维或三维直线段。 (2) 调用 菜 单：绘图(D)→直线(L) 命令行：LINE 工具栏： (3) 绘制步骤 图2-1的绘制步骤（书中的楷体字表示AutoCAD显示的内容）为： 命令：L 指定第一点：（用鼠标直接输入A点） 指定下一点或[放弃(U)]：@0,100（输入第B点） 指定下一点或[放弃(U)]：@24,0（输入第C点） 指定下一点或[闭合(C)/放弃(U)]：@0,-90（输入第D点）

  4. 指定下一点或[闭合(C)/放弃(U)]：@100,0（输入第E点）指定下一点或[闭合(C)/放弃(U)]：@100,0（输入第E点） 指定下一点或[闭合(C)/放弃(U)]：@0,15（输入第F点） 指定下一点或[闭合(C)/放弃(U)]：@10,0（输入第G点） 指定下一点或[闭合(C)/放弃(U)]：@0,-25（输入第H点） 指定下一点或[闭合(C)/放弃(U)]：C（自动封闭多边形并退出画直线命令） 命令：(等待接受命令) 图2-1 直线绘制

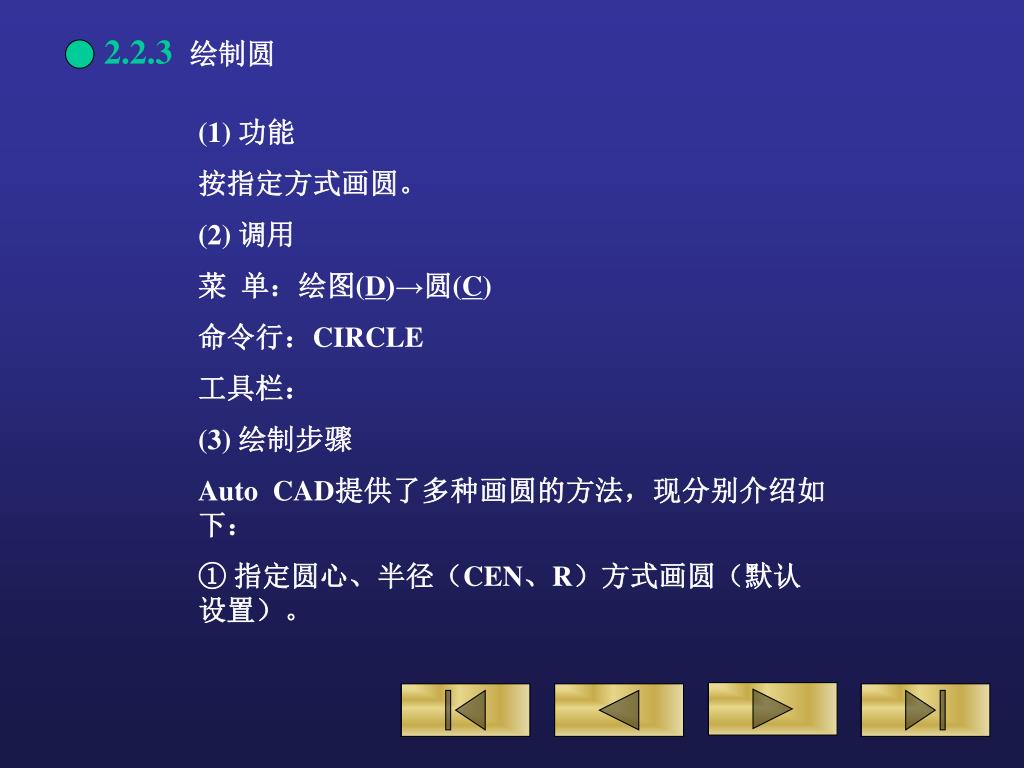

  5. 2.2.3绘制圆 (1) 功能 按指定方式画圆。 (2) 调用 菜 单：绘图(D)→圆(C) 命令行：CIRCLE 工具栏： (3) 绘制步骤 Auto CAD提供了多种画圆的方法，现分别介绍如下： ① 指定圆心、半径（CEN、R）方式画圆（默认设置）。

  6. ② 指定圆心、直径（CEN、D）方式画圆。 ③ 指定直径的两个端点（2P）方式画圆。 图2-2的2P方式绘制步骤： 命令：C 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：2P 指定圆直径的第一个端点：（用鼠标指定一点） 指定圆直径的第二个端点：@100,0 命令：（等待接受命令） ④ 指定圆周上的三点（3P）方式画圆。 ⑤ 指定两个对象（可以是直线、圆弧、圆）和半径（TTR）方式画与这两个对象相切的圆。 ⑥ 指定三个对象（可以是直线、圆弧、圆）（TTT）方式画与这三个对象相切的圆 图2-2 绘制圆

  7. 2.2.4 绘制矩形 (1) 功能 画矩形。 (2) 调用 菜 单：绘图(D)→矩形(G) 命令行：RECTANG 工具栏： (3) 绘制步骤 图2-3的绘制步骤： 命令：Rectang 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：（用鼠标选点或输入矩形的第一个顶点坐标） 指定另一个角点：@150,100 命令：（等待接受命令） 图2-3 绘制矩形

  8. 图2-4的绘制步骤： 命令：Rectangle 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：C（选择C选项） 指定矩形的第一个倒角距离<0.00>：30（输入第一个倒角距离） 指定矩形的第一个倒角距离<30.00>：30（输入第二个倒角距离） 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：（用鼠标指定矩形第一对角点） 指定另一个角点：@200,120 命令：（等待接受命令） 图2-4 绘制倒角矩形

  9. 图2-5的绘制步骤： 命令：Rectangle 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：F（选择F选项） 指定矩形的圆角半径<0.00>：15 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：（用鼠标选点或输入矩形的第一个顶点坐标） 指定另一个角点：@200,120 命令：（等待接受命令） 图2-5 绘制圆角的矩形

  10. 2.2.5 取消和删除 1. 取消（U）命令 (1) 功能 取消上一个命令的操作。 (2) 调用 菜 单：编辑(E)→取消(U) 命令行：U 工具栏： 2. 重做（REDO）命令 (1) 功能 恢复刚用U命令所取消的操作。 (2) 调用 菜 单：编辑(E)→重做(R) 命令行：REDO 工具栏：

  11. 3. 删除（ERASE）命令 (1) 功能 删除被选中的对象。 (2) 调用 菜 单：修改(M)→删除(E) 命令行：ERASE 工具栏： 4. 重画（REDRAW）命令 (1) 功能 刷新当前视图窗口的显示。 (2) 调用 菜 单：视图(V)→重画(R) 命令行：REDRAW

  12. 5. 清理（PURGE）命令 • 功能 • (2) 调用 • 菜 单：文件(F)→绘图实用程序(U)→清理(P) • 命令行：PURGE • 输入命令后，AutoCAD弹出“清理”对话框，如图2-6所示 图2-6 “清理”对话框 2.3 上机练习 2.3.1 绘制平面图形

  13. 1. 要求 按尺寸（单位：mm）绘制所给出的图形（图2-7），不标注尺寸。 2. 操作步骤 ① 单击绘图工具栏中的绘制直线按钮，并在键盘上按下正交功能键F8，绘制对称线。 ② 单击绘图工具栏中的绘制圆按钮，以直线的交点为圆心，分别以100、50为半径画圆。 ③ 单击绘图工具栏中的绘制直线按钮，单击对象捕捉工具栏中交点捕捉按钮的，以直线的交点为第1点，再输入相对坐标“@150＜45”绘制右上方斜线。 ④ 单击绘图工具栏中的绘制直线按钮，单击对象捕捉工具栏中交点捕捉按钮的，以直线的交点为第1点，单击对象捕捉工具栏中延长线捕捉按钮的，将光标停留在右上方斜线的上端点片刻，当出现虚线时，用鼠标拖拉至左下方，绘制左下方斜线。 ⑤ 单击绘图工具栏中的绘制直线按钮，单击对象捕捉工具栏中交点捕捉按钮的，以直线的交点为第1点，再输入相对坐标“@150＜-45”绘制右下方斜线。

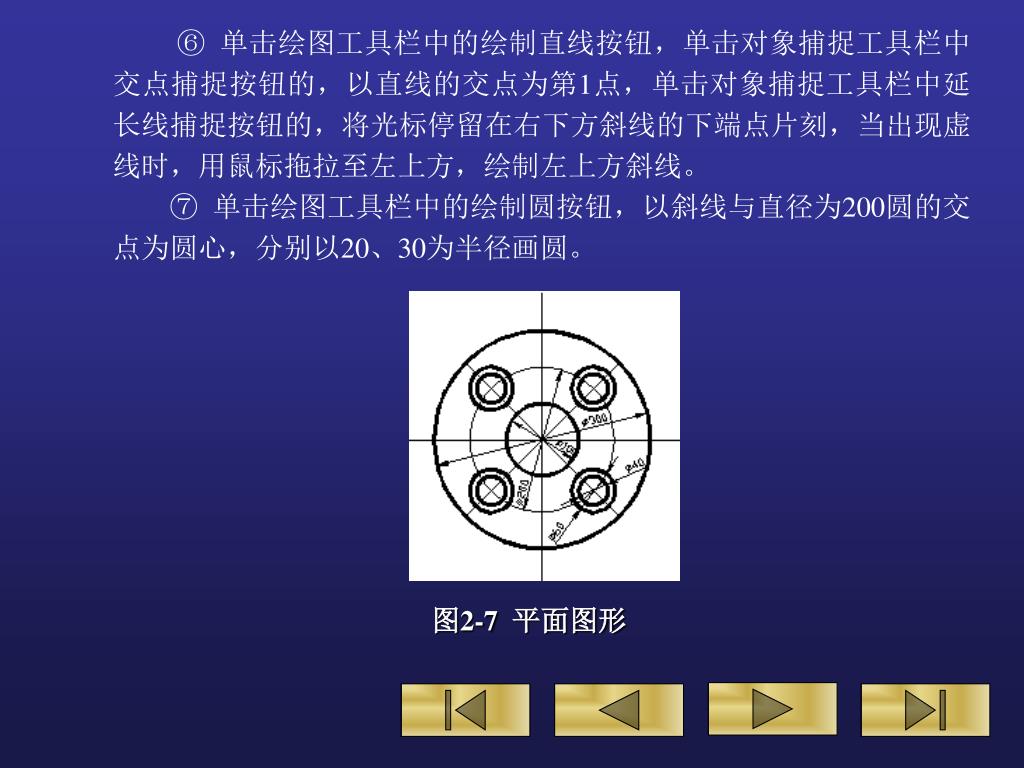

  14. ⑥ 单击绘图工具栏中的绘制直线按钮，单击对象捕捉工具栏中交点捕捉按钮的，以直线的交点为第1点，单击对象捕捉工具栏中延长线捕捉按钮的，将光标停留在右下方斜线的下端点片刻，当出现虚线时，用鼠标拖拉至左上方，绘制左上方斜线。 ⑦ 单击绘图工具栏中的绘制圆按钮，以斜线与直径为200圆的交点为圆心，分别以20、30为半径画圆。 图2-7 平面图形

  15. 2.3.2将所绘制的图形保存 1. 要求 将图2-7保留在D盘上，以自己名字命名的文件夹中，文件名为“图1-1”。 2. 操作步骤 ① 单击标准工具栏中的保存按钮，出现“图形另存为”对话框。 ② 在“图形另存为”对话框中的“保存于”的下拉列表框中，找到D盘上以自己名字命名的文件夹。 ③ 在自己名字命名的文件夹的“文件名”下拉列表框中，输入“平面图形-1” ④ 再按下按钮。

  16. 2.4 课后作业 2.1 根据所注尺寸（单位：mm），绘制图2-8所示图形，比例1:1。 提示： ① 绘制时应从图形的一个顶点开始画起，用“Line”命令、相对坐标输入法画五边形，用交点捕捉按钮和中点捕捉按钮画十字直线段，用“Circle”命令画圆。在使用捕捉功能时应先发布绘图命令，然后用捕捉功能。 ② 画直线、圆时，用输入命令“L”、“C”的方法，绘制速度较调用菜单和工具栏快，用户不妨一试。 2.2 将习题2.1保存在D盘，文件名为“直线、圆”，保存类型为.dwg。 2.3 绘制图2-9所示图形。 图2-8 绘制直线、圆练习 图2-9 绘图练习
