Presentation Transcript

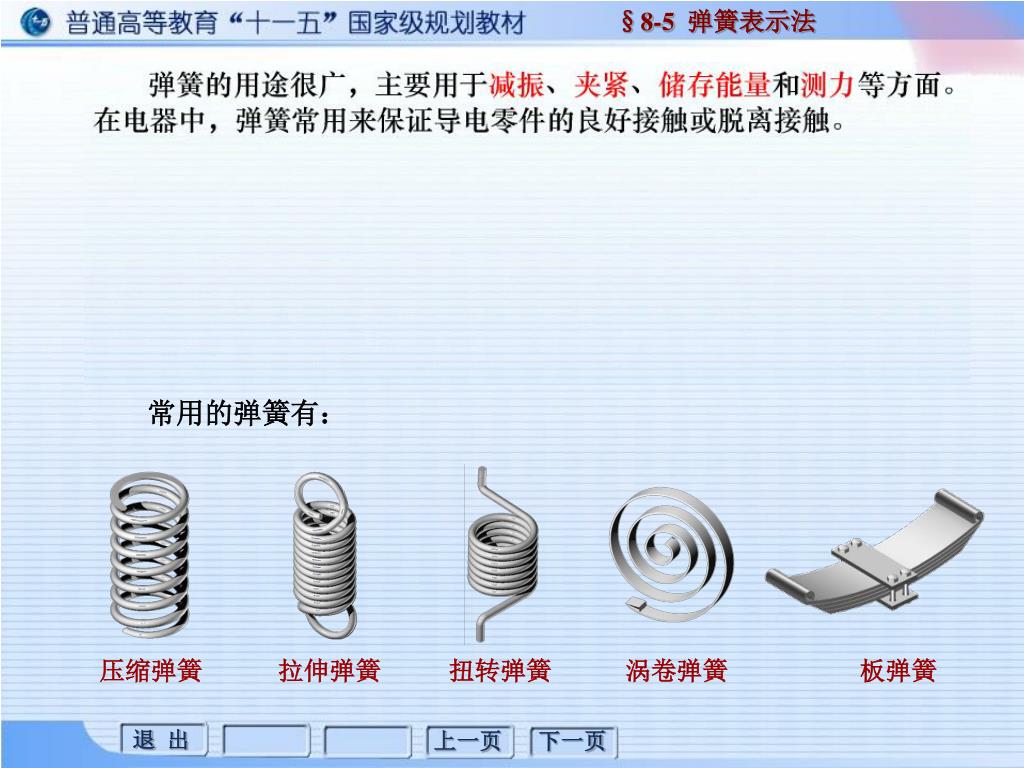

  1. 常用的弹簧有： §8-5 弹簧表示法 压缩弹簧 拉伸弹簧 扭转弹簧 涡卷弹簧 板弹簧

  2. 一、圆柱螺旋压缩弹簧各部分名称及其相互关系一、圆柱螺旋压缩弹簧各部分名称及其相互关系 §8-5 弹簧表示法

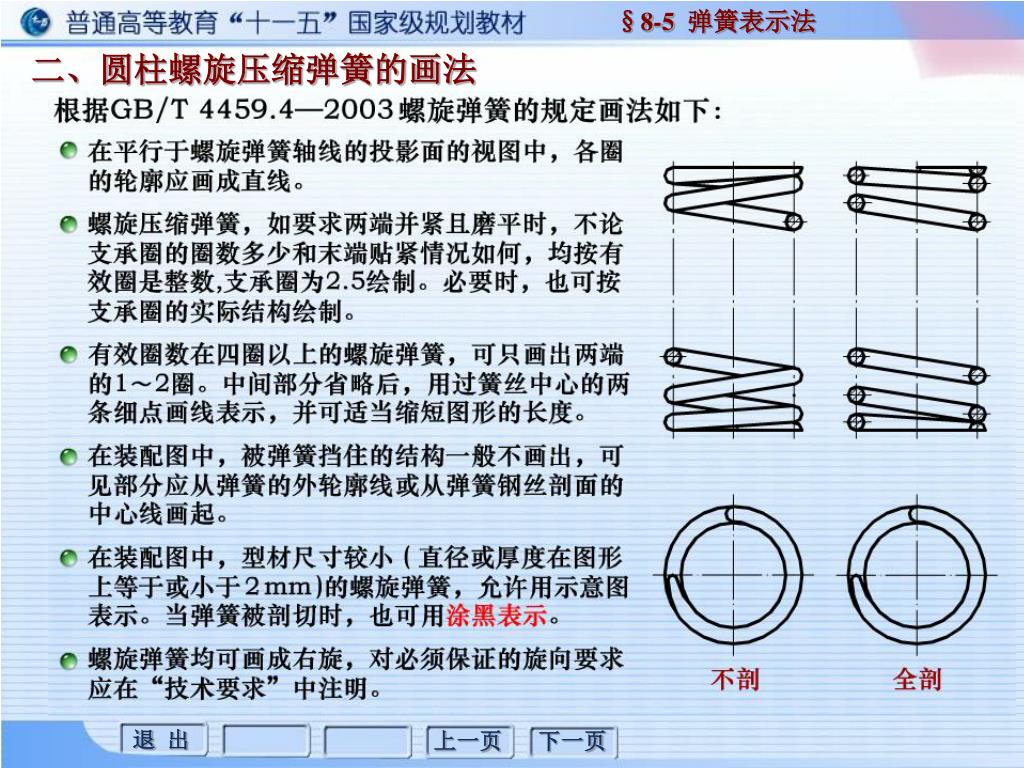

  3. 二、圆柱螺旋压缩弹簧的画法 §8-5 弹簧表示法

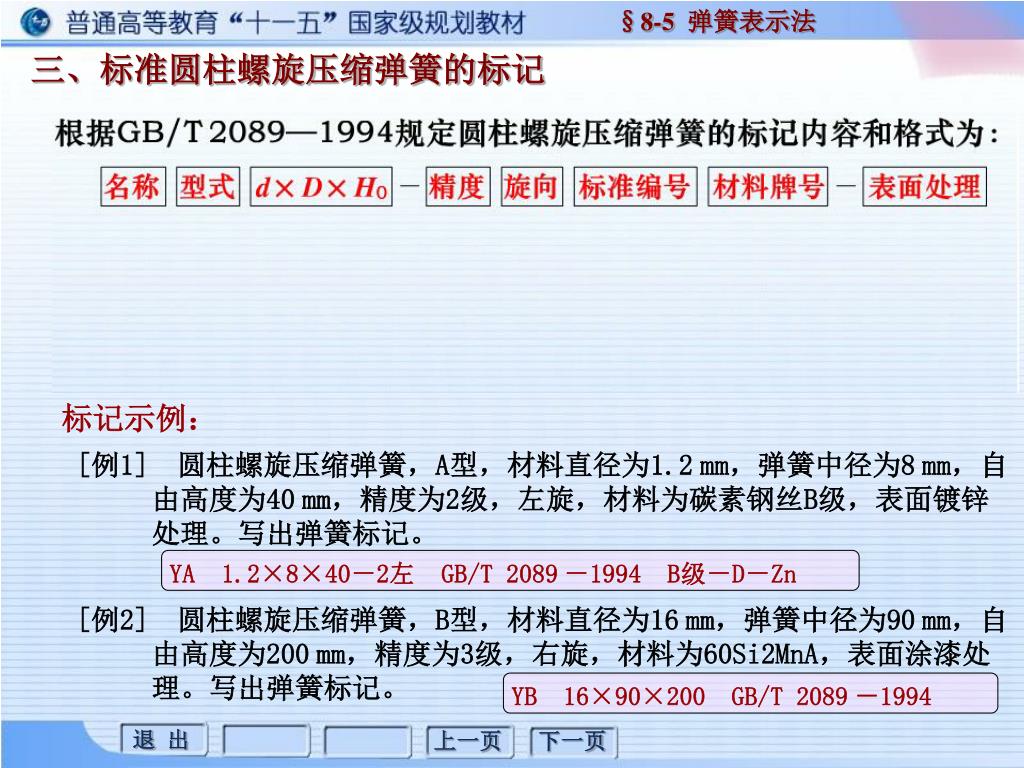

  4. YA 1.2×8×40－2左 GB/T 2089－1994 B级－D－Zn YB 16×90×200 GB/T 2089－1994 三、标准圆柱螺旋压缩弹簧的标记 标记示例： §8-5 弹簧表示法 [例1] 圆柱螺旋压缩弹簧，A型，材料直径为1.2mm，弹簧中径为8mm，自由高度为40mm，精度为2级，左旋，材料为碳素钢丝B级，表面镀锌处理。写出弹簧标记。 [例2] 圆柱螺旋压缩弹簧，B型，材料直径为16mm，弹簧中径为90mm，自由高度为200mm，精度为3级，右旋，材料为60Si2MnA，表面涂漆处理。写出弹簧标记。

  5. 四、圆柱螺旋压缩弹簧的画图步骤 §8-5 弹簧表示法

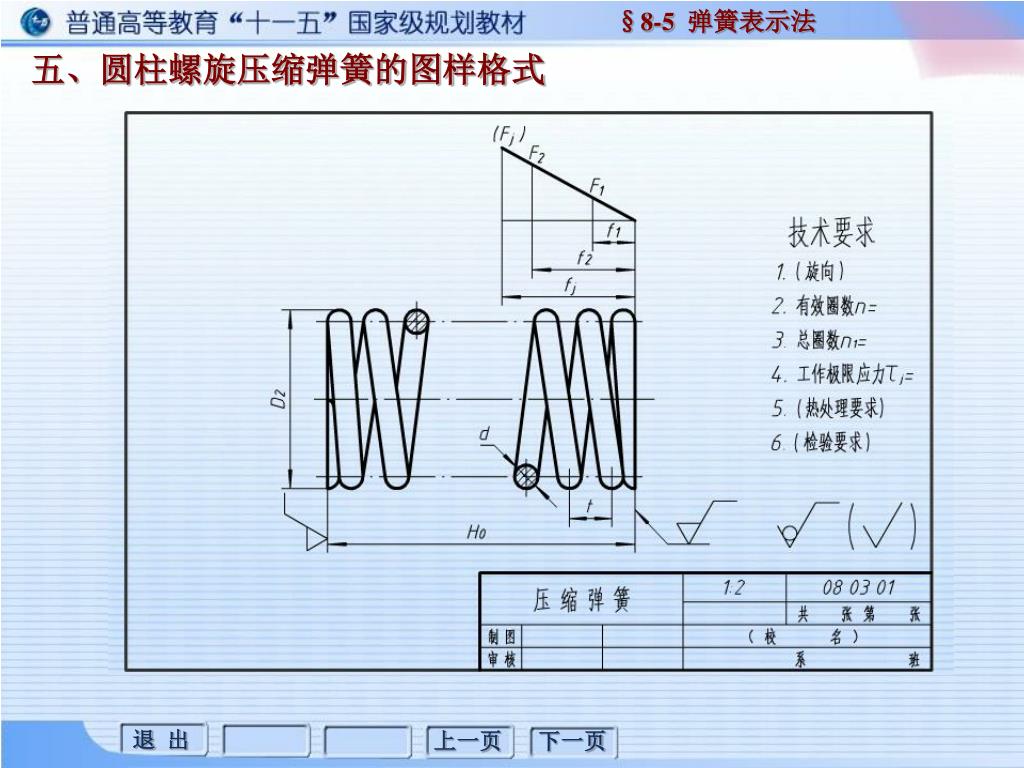

  6. 五、圆柱螺旋压缩弹簧的图样格式 §8-5 弹簧表示法

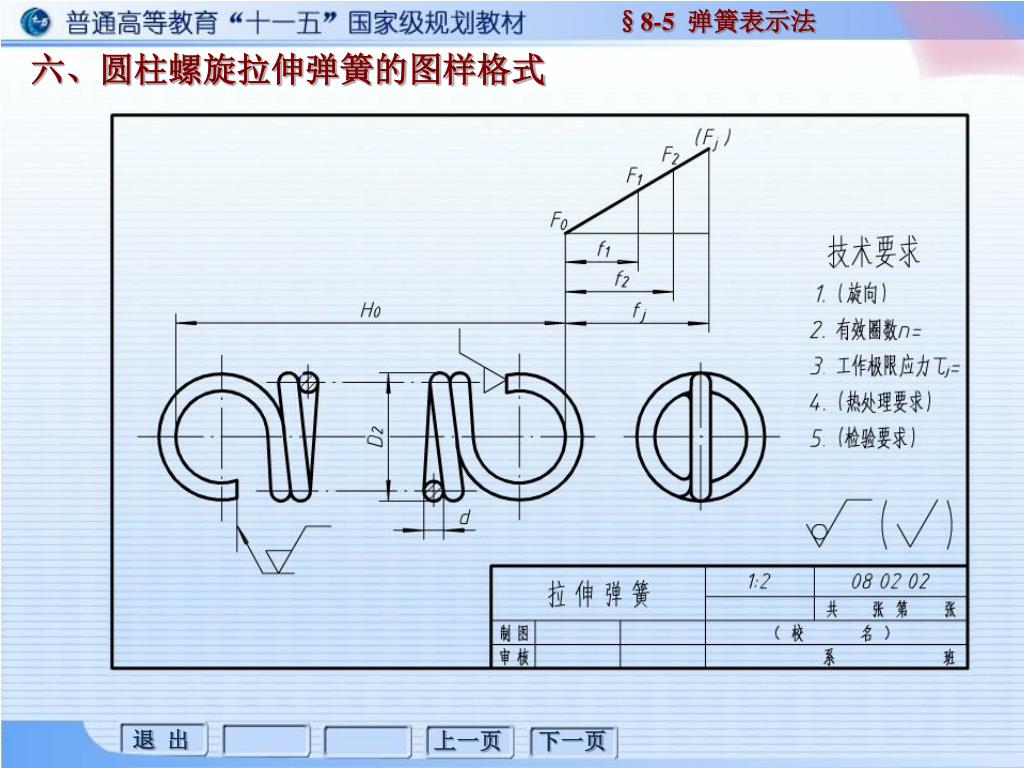

  7. 六、圆柱螺旋拉伸弹簧的图样格式 §8-5 弹簧表示法
