1. Elektroakustika i audiotehnika ak. god. 2023/24. MIKROFONI

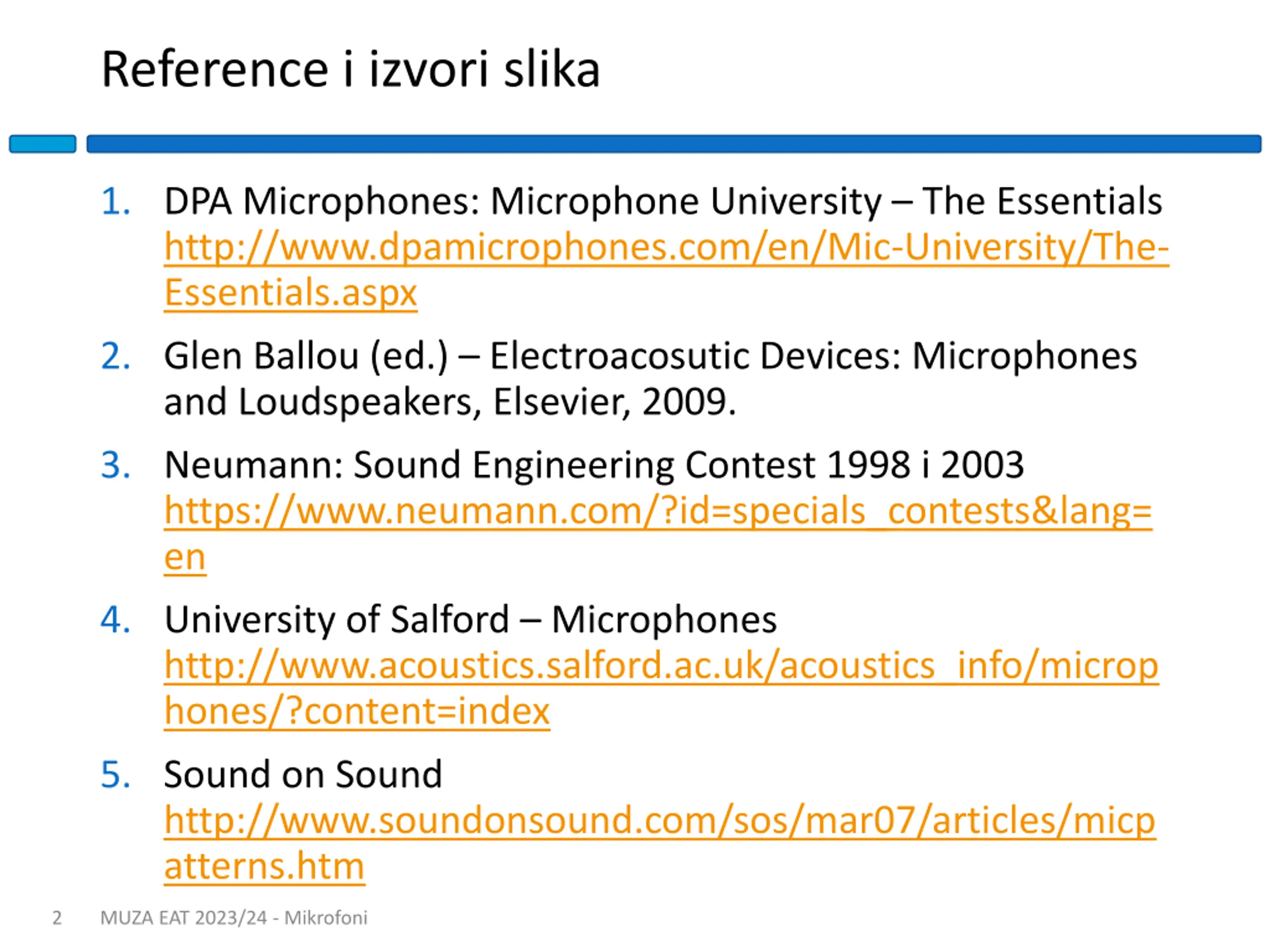

2. Reference i izvori slika 1. DPA Microphones: Microphone University – The Essentials http://www.dpamicrophones.com/en/Mic-University/The- Essentials.aspx 2. Glen Ballou (ed.) – Electroacosutic Devices: Microphones and Loudspeakers, Elsevier, 2009. 3. Neumann: Sound Engineering Contest 1998 i 2003 https://www.neumann.com/?id=specials_contests&lang= en 4. University of Salford – Microphones http://www.acoustics.salford.ac.uk/acoustics_info/microp hones/?content=index 5. Sound on Sound http://www.soundonsound.com/sos/mar07/articles/micp atterns.htm 2 MUZA EAT 2023/24 - Mikrofoni

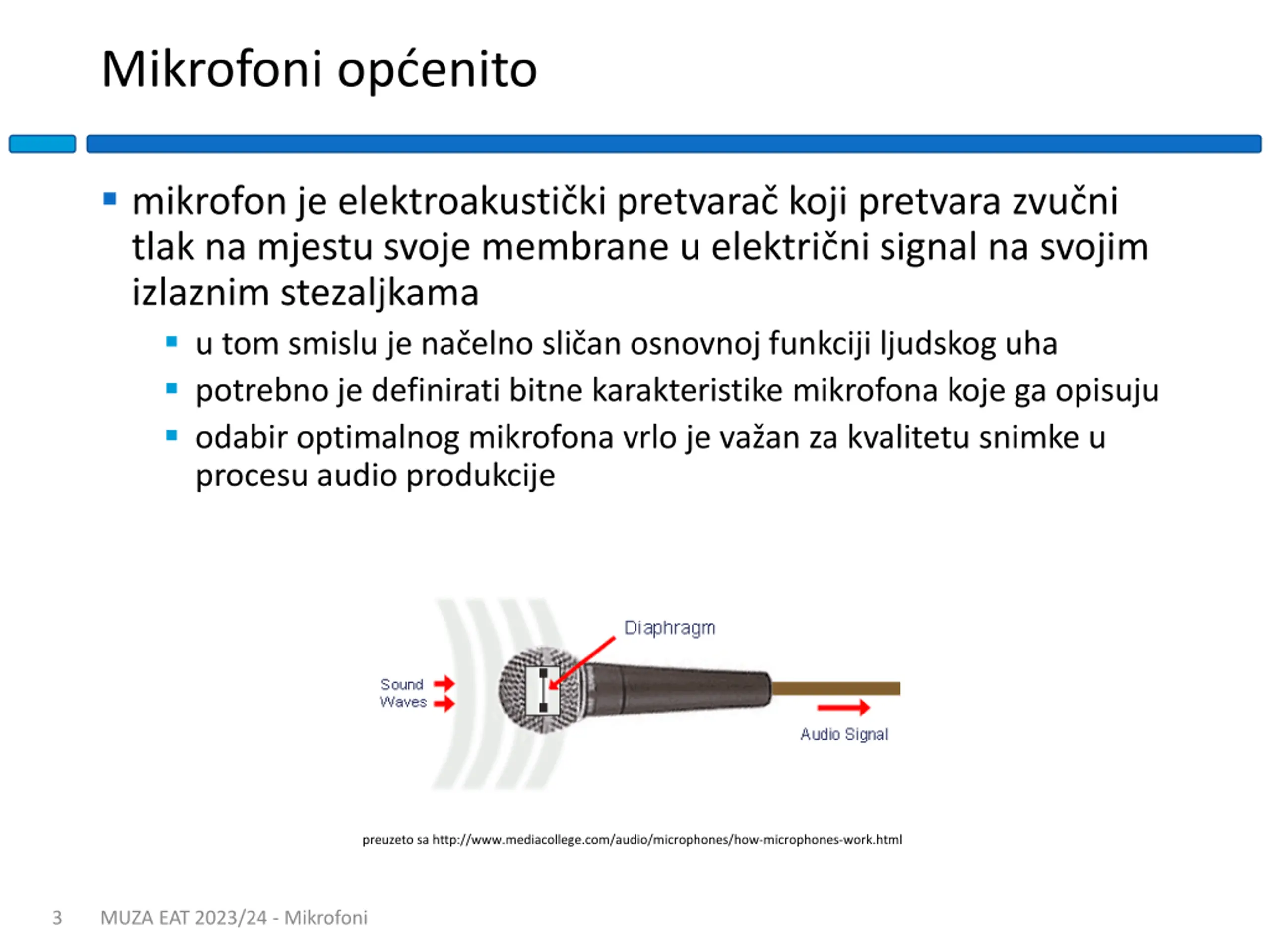

3. Mikrofoni općenito  mikrofon je elektroakustički pretvarač koji pretvara zvučni tlak na mjestu svoje membrane u električni signal na svojim izlaznim stezaljkama  u tom smislu je načelno sličan osnovnoj funkciji ljudskog uha  potrebno je definirati bitne karakteristike mikrofona koje ga opisuju  odabir optimalnog mikrofona vrlo je važan za kvalitetu snimke u procesu audio produkcije preuzeto sa http://www.mediacollege.com/audio/microphones/how-microphones-work.html 3 MUZA EAT 2023/24 - Mikrofoni

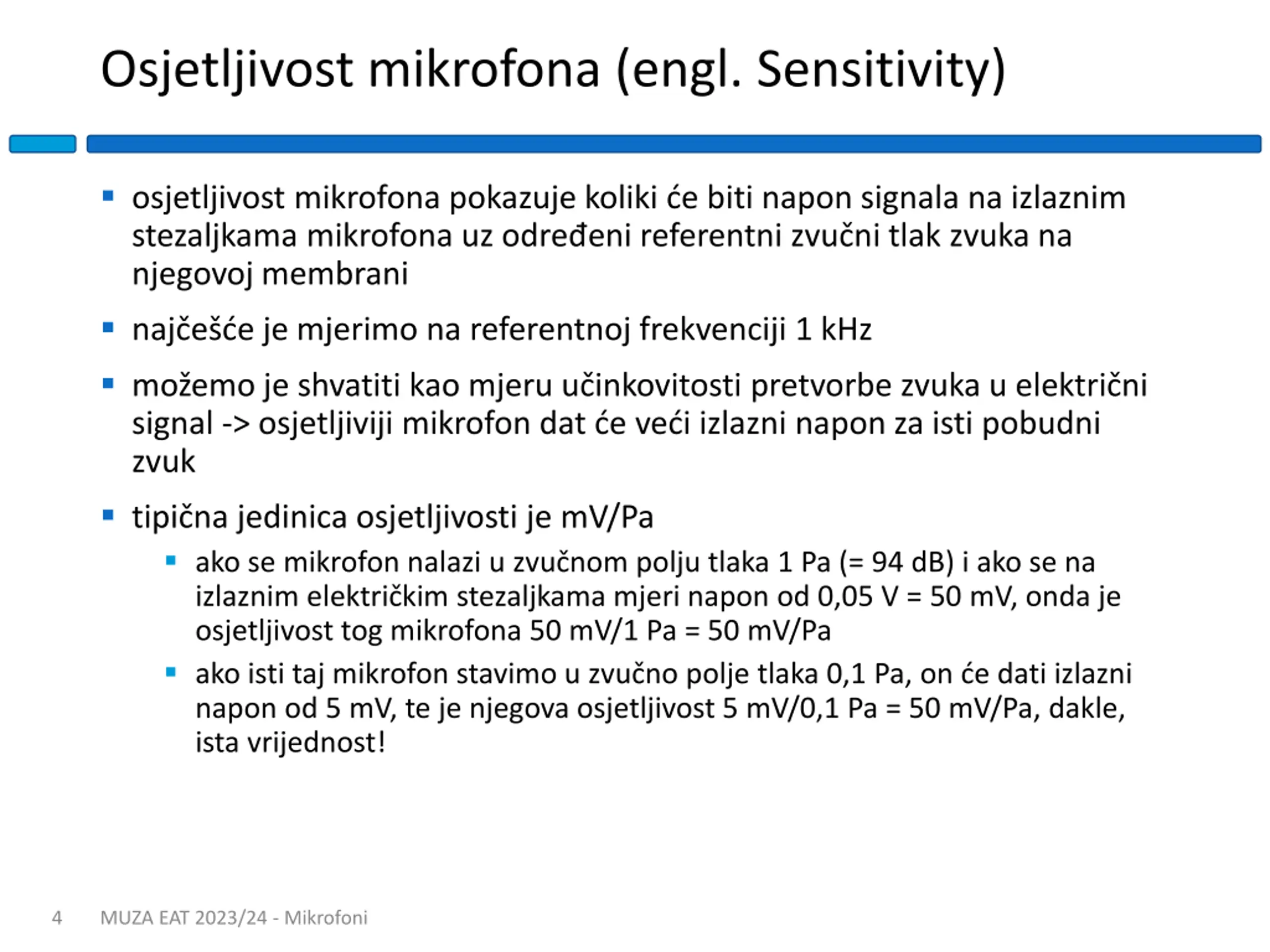

4. Osjetljivost mikrofona (engl. Sensitivity)  osjetljivost mikrofona pokazuje koliki će biti napon signala na izlaznim stezaljkama mikrofona uz određeni referentni zvučni tlak zvuka na njegovoj membrani  najčešće je mjerimo na referentnoj frekvenciji 1 kHz  možemo je shvatiti kao mjeru učinkovitosti pretvorbe zvuka u električni signal -> osjetljiviji mikrofon dat će veći izlazni napon za isti pobudni zvuk  tipična jedinica osjetljivosti je mV/Pa  ako se mikrofon nalazi u zvučnom polju tlaka 1 Pa (= 94 dB) i ako se na izlaznim električkim stezaljkama mjeri napon od 0,05 V = 50 mV, onda je osjetljivost tog mikrofona 50 mV/1 Pa = 50 mV/Pa  ako isti taj mikrofon stavimo u zvučno polje tlaka 0,1 Pa, on će dati izlazni napon od 5 mV, te je njegova osjetljivost 5 mV/0,1 Pa = 50 mV/Pa, dakle, ista vrijednost! 4 MUZA EAT 2023/24 - Mikrofoni

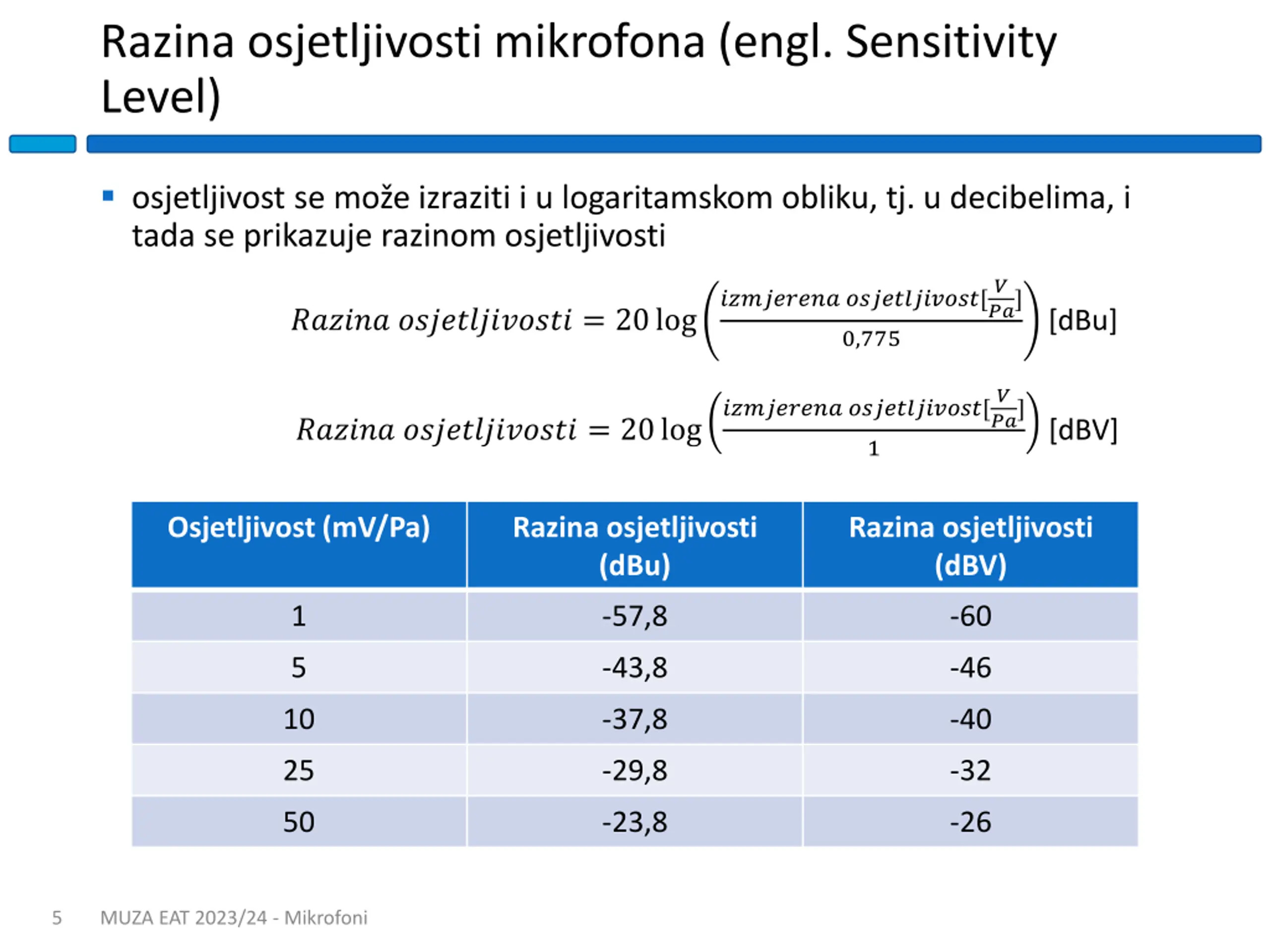

5. Razina osjetljivosti mikrofona (engl. Sensitivity Level)  osjetljivost se može izraziti i u logaritamskom obliku, tj. u decibelima, i tada se prikazuje razinom osjetljivosti ????????? ????????????[? ??] ?????? ????????????? = 20log [dBu] 0,775 ????????? ????????????[? ??] ?????? ????????????? = 20log [dBV] 1 Osjetljivost (mV/Pa) Razina osjetljivosti (dBu) Razina osjetljivosti (dBV) 1 -57,8 -60 5 -43,8 -46 10 -37,8 -40 25 -29,8 -32 50 -23,8 -26 5 MUZA EAT 2023/24 - Mikrofoni

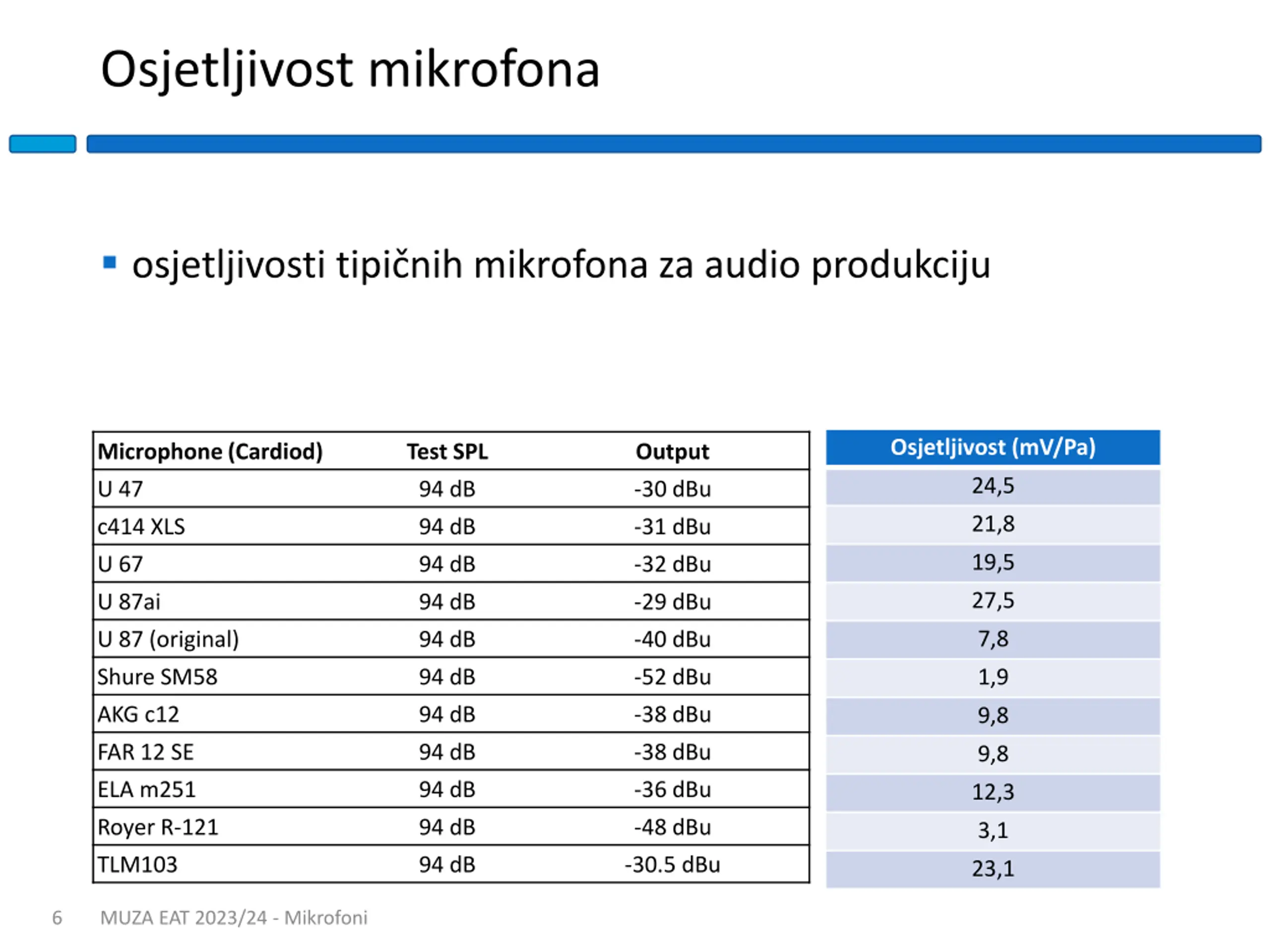

6. Osjetljivost mikrofona  osjetljivosti tipičnih mikrofona za audio produkciju Osjetljivost (mV/Pa) Microphone(Cardiod) Test SPL Output 24,5 U 47 94 dB -30 dBu 21,8 c414 XLS 94 dB -31 dBu 19,5 U 67 94 dB -32 dBu 27,5 U 87ai 94 dB -29 dBu 7,8 U 87 (original) 94 dB -40 dBu Shure SM58 94 dB -52 dBu 1,9 AKG c12 94 dB -38 dBu 9,8 FAR 12 SE 94 dB -38 dBu 9,8 ELA m251 94 dB -36 dBu 12,3 Royer R-121 94 dB -48 dBu 3,1 TLM103 94 dB -30.5 dBu 23,1 6 MUZA EAT 2023/24 - Mikrofoni

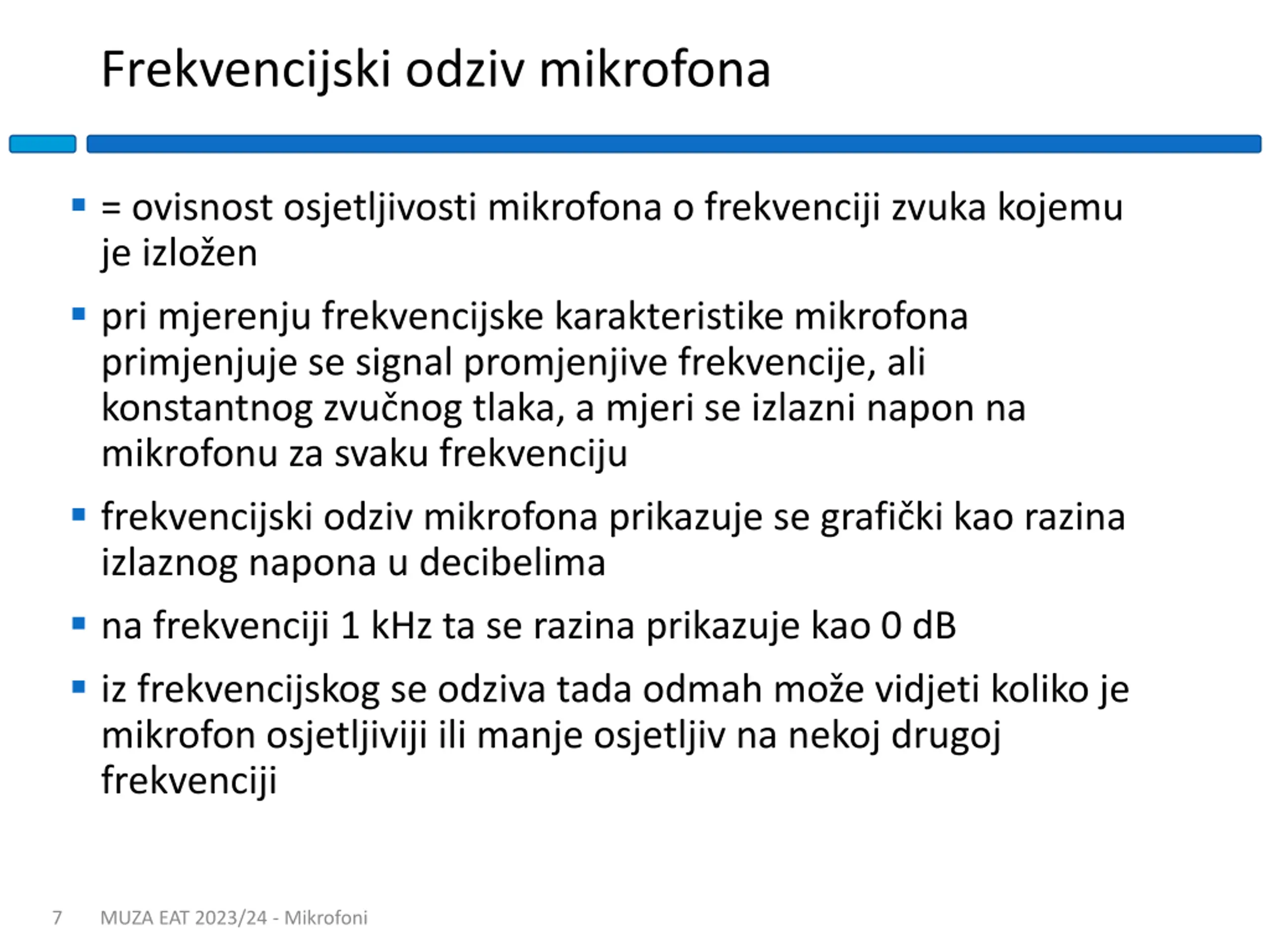

7. Frekvencijski odziv mikrofona  = ovisnost osjetljivosti mikrofona o frekvenciji zvuka kojemu je izložen  pri mjerenju frekvencijske karakteristike mikrofona primjenjuje se signal promjenjive frekvencije, ali konstantnog zvučnog tlaka, a mjeri se izlazni napon na mikrofonu za svaku frekvenciju  frekvencijski odziv mikrofona prikazuje se grafički kao razina izlaznog napona u decibelima  na frekvenciji 1 kHz ta se razina prikazuje kao 0 dB  iz frekvencijskog se odziva tada odmah može vidjeti koliko je mikrofon osjetljiviji ili manje osjetljiv na nekoj drugoj frekvenciji 7 MUZA EAT 2023/24 - Mikrofoni

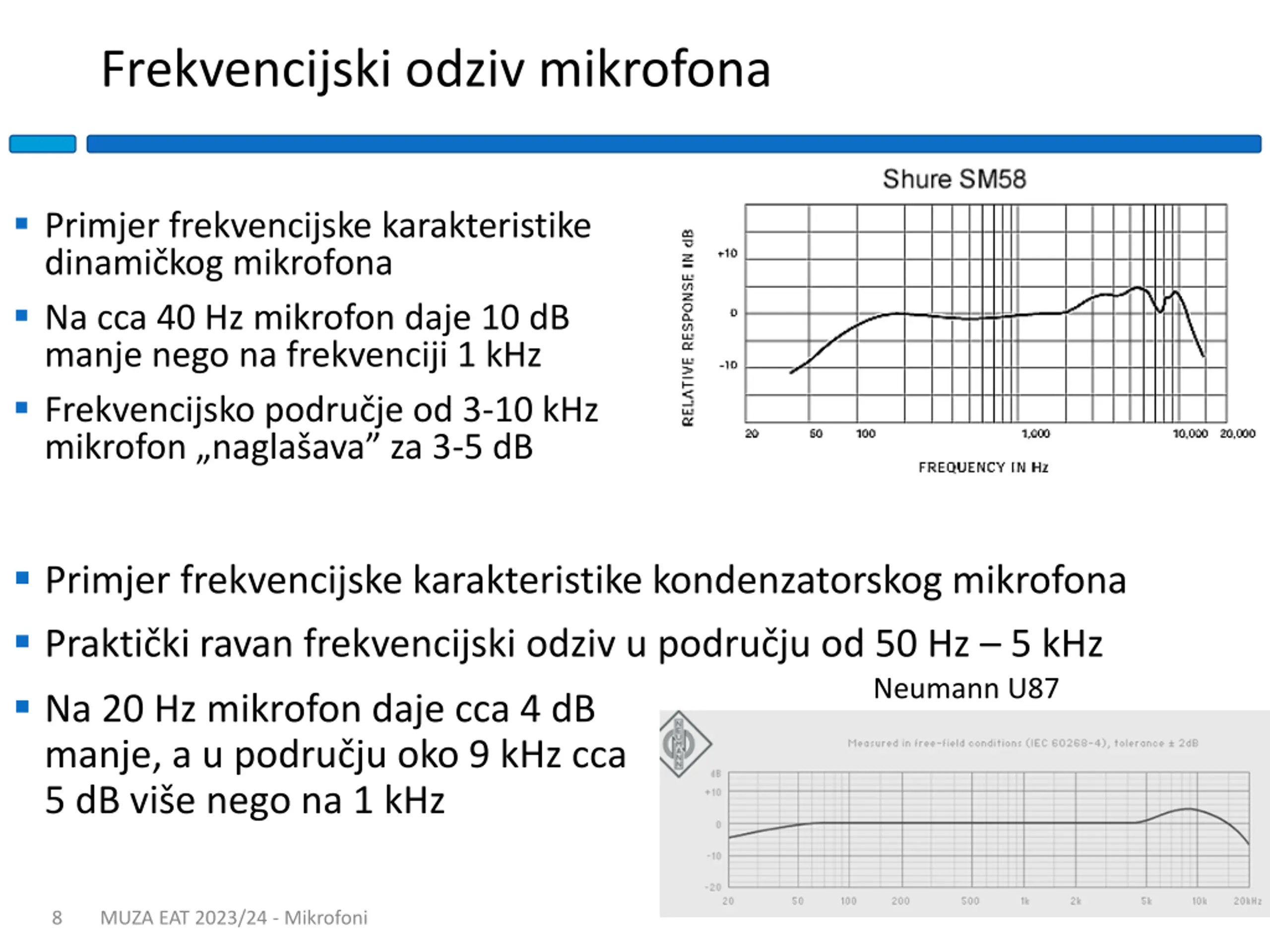

8. Frekvencijski odziv mikrofona  Primjer frekvencijske karakteristike dinamičkog mikrofona  Na cca 40 Hz mikrofon daje 10 dB manje nego na frekvenciji 1 kHz  Frekvencijsko područje od 3-10 kHz mikrofon „naglašava” za 3-5 dB  Primjer frekvencijske karakteristike kondenzatorskog mikrofona  Praktički ravan frekvencijski odziv u području od 50 Hz – 5 kHz  Na 20 Hz mikrofon daje cca 4 dB manje, a u području oko 9 kHz cca 5 dB više nego na 1 kHz Neumann U87 8 MUZA EAT 2023/24 - Mikrofoni

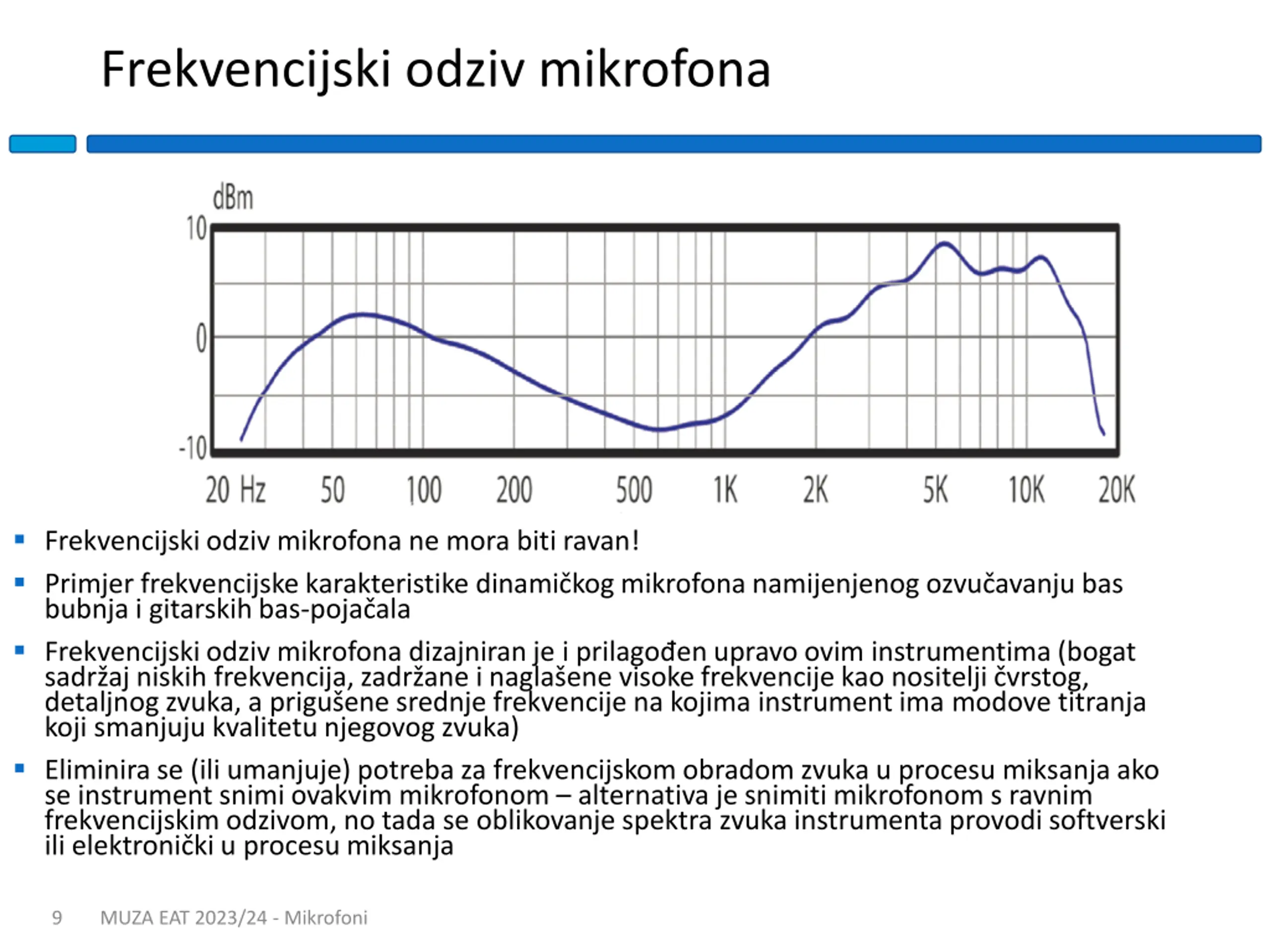

9. Frekvencijski odziv mikrofona  Frekvencijski odziv mikrofona ne mora biti ravan!  Primjer frekvencijske karakteristike dinamičkog mikrofona namijenjenog ozvučavanju bas bubnja i gitarskih bas-pojačala  Frekvencijski odziv mikrofona dizajniran je i prilagođen upravo ovim instrumentima (bogat sadržaj niskih frekvencija, zadržane i naglašene visoke frekvencije kao nositelji čvrstog, detaljnog zvuka, a prigušene srednje frekvencije na kojima instrument ima modove titranja koji smanjuju kvalitetu njegovog zvuka)  Eliminira se (ili umanjuje) potreba za frekvencijskom obradom zvuka u procesu miksanja ako se instrument snimi ovakvim mikrofonom – alternativa je snimiti mikrofonom s ravnim frekvencijskim odzivom, no tada se oblikovanje spektra zvuka instrumenta provodi softverski ili elektronički u procesu miksanja 9 MUZA EAT 2023/24 - Mikrofoni

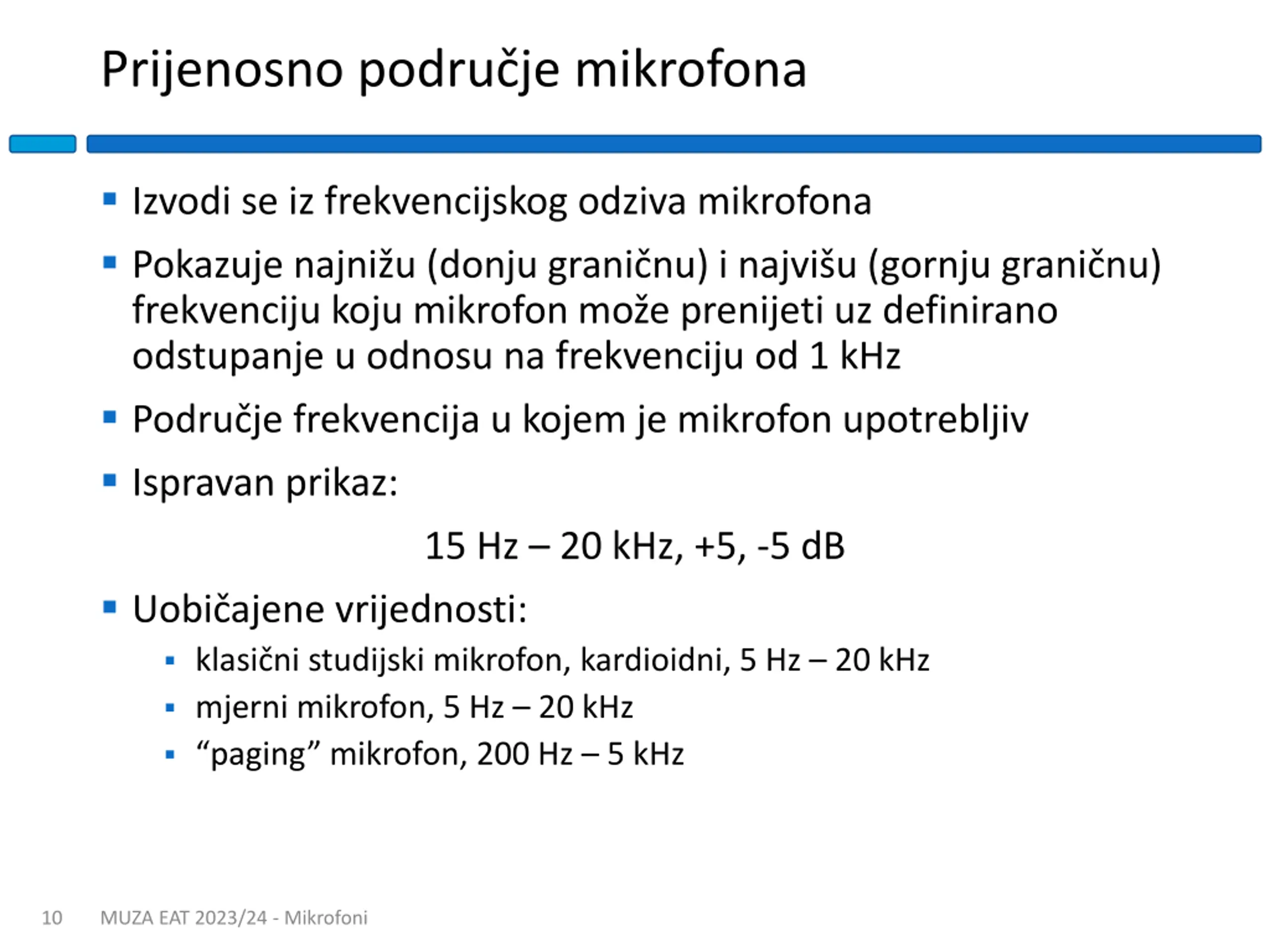

10. Prijenosno područje mikrofona  Izvodi se iz frekvencijskog odziva mikrofona  Pokazuje najnižu (donju graničnu) i najvišu (gornju graničnu) frekvenciju koju mikrofon može prenijeti uz definirano odstupanje u odnosu na frekvenciju od 1 kHz  Područje frekvencija u kojem je mikrofon upotrebljiv  Ispravan prikaz: 15 Hz – 20 kHz, +5, -5 dB  Uobičajene vrijednosti:  klasični studijski mikrofon, kardioidni, 5 Hz – 20 kHz  mjerni mikrofon, 5 Hz – 20 kHz  “paging” mikrofon, 200 Hz – 5 kHz 10 MUZA EAT 2023/24 - Mikrofoni

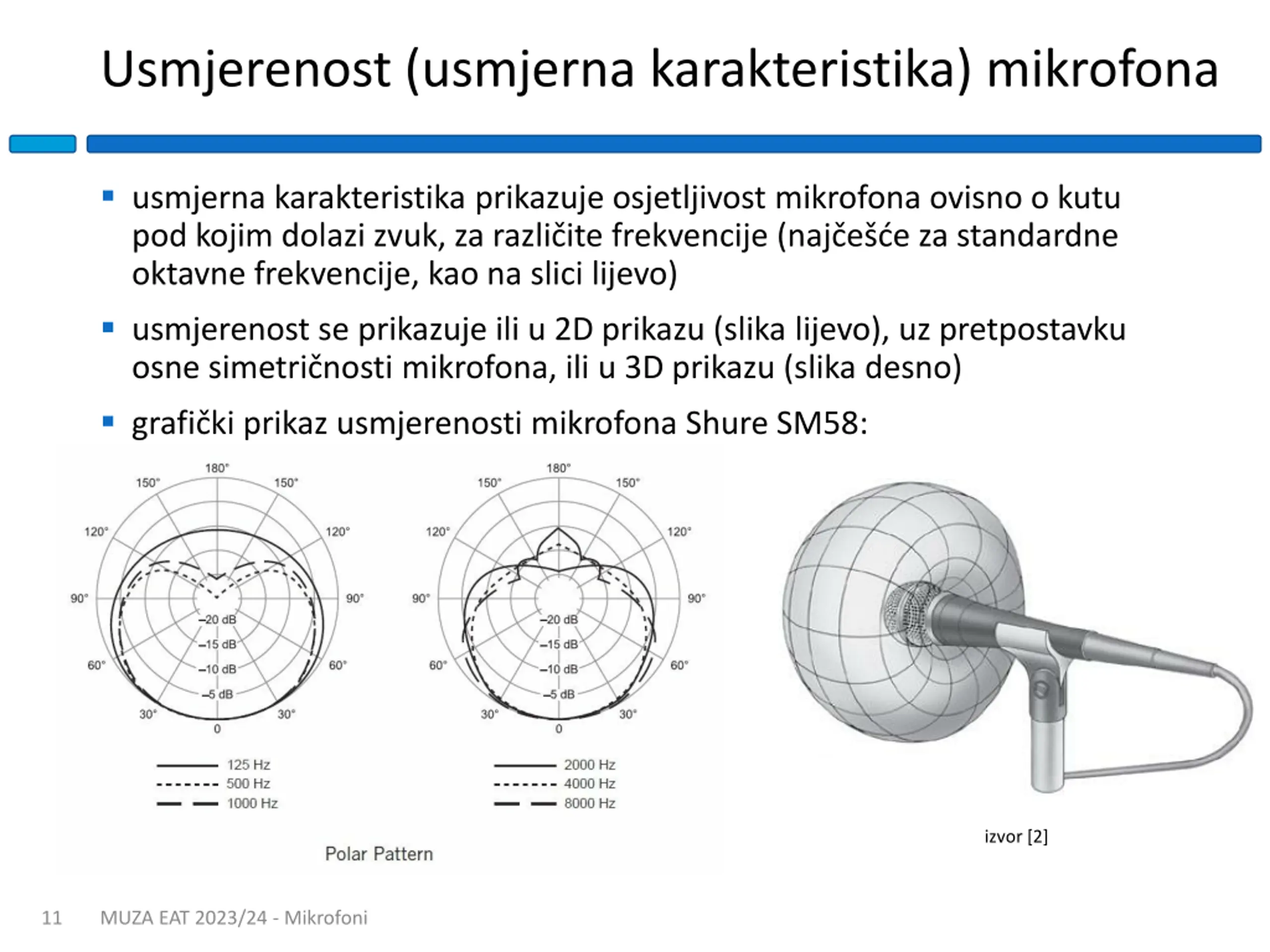

11. Usmjerenost (usmjerna karakteristika) mikrofona  usmjerna karakteristika prikazuje osjetljivost mikrofona ovisno o kutu pod kojim dolazi zvuk, za različite frekvencije (najčešće za standardne oktavne frekvencije, kao na slici lijevo)  usmjerenost se prikazuje ili u 2D prikazu (slika lijevo), uz pretpostavku osne simetričnosti mikrofona, ili u 3D prikazu (slika desno)  grafički prikaz usmjerenosti mikrofona Shure SM58: izvor [2] 11 MUZA EAT 2023/24 - Mikrofoni

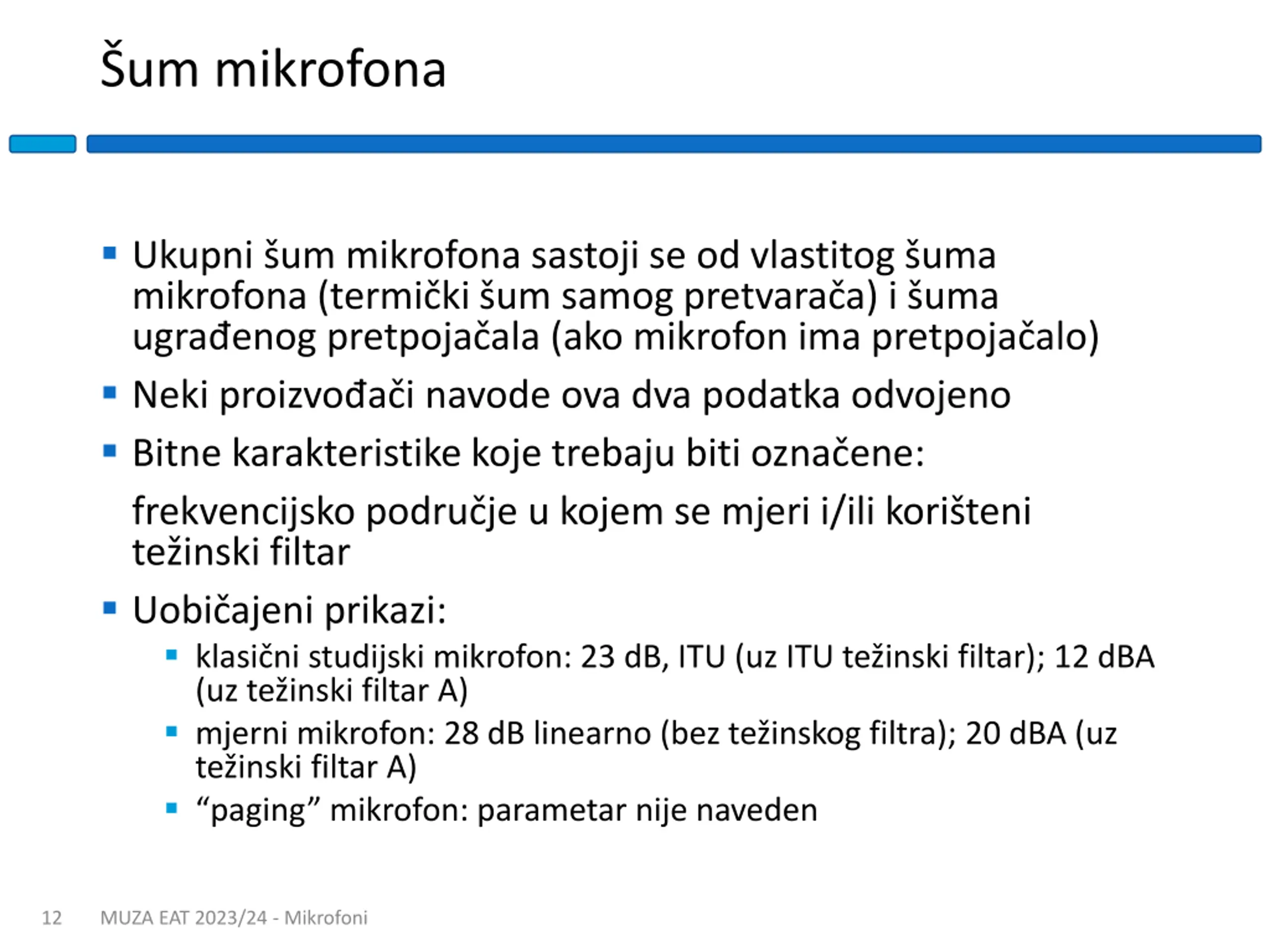

12. Šum mikrofona  Ukupni šum mikrofona sastoji se od vlastitog šuma mikrofona (termički šum samog pretvarača) i šuma ugrađenog pretpojačala (ako mikrofon ima pretpojačalo)  Neki proizvođači navode ova dva podatka odvojeno  Bitne karakteristike koje trebaju biti označene: frekvencijsko područje u kojem se mjeri i/ili korišteni težinski filtar  Uobičajeni prikazi:  klasični studijski mikrofon: 23 dB, ITU (uz ITU težinski filtar); 12 dBA (uz težinski filtar A)  mjerni mikrofon: 28 dB linearno (bez težinskog filtra); 20 dBA (uz težinski filtar A)  “paging” mikrofon: parametar nije naveden 12 MUZA EAT 2023/24 - Mikrofoni

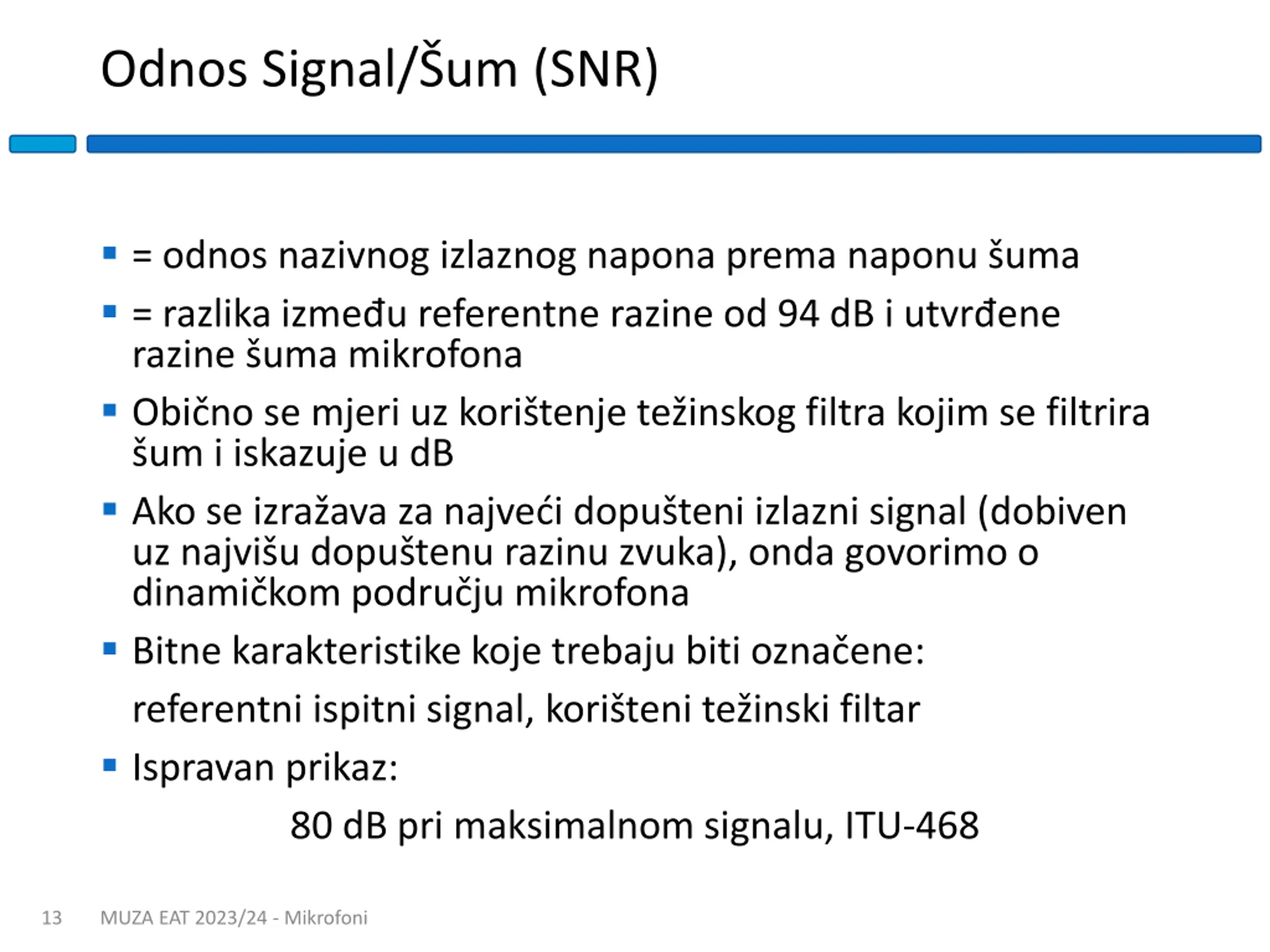

13. Odnos Signal/Šum (SNR)  = odnos nazivnog izlaznog napona prema naponu šuma  = razlika između referentne razine od 94 dB i utvrđene razine šuma mikrofona  Obično se mjeri uz korištenje težinskog filtra kojim se filtrira šum i iskazuje u dB  Ako se izražava za najveći dopušteni izlazni signal (dobiven uz najvišu dopuštenu razinu zvuka), onda govorimo o dinamičkom području mikrofona  Bitne karakteristike koje trebaju biti označene: referentni ispitni signal, korišteni težinski filtar  Ispravan prikaz: 80 dB pri maksimalnom signalu, ITU-468 13 MUZA EAT 2023/24 - Mikrofoni

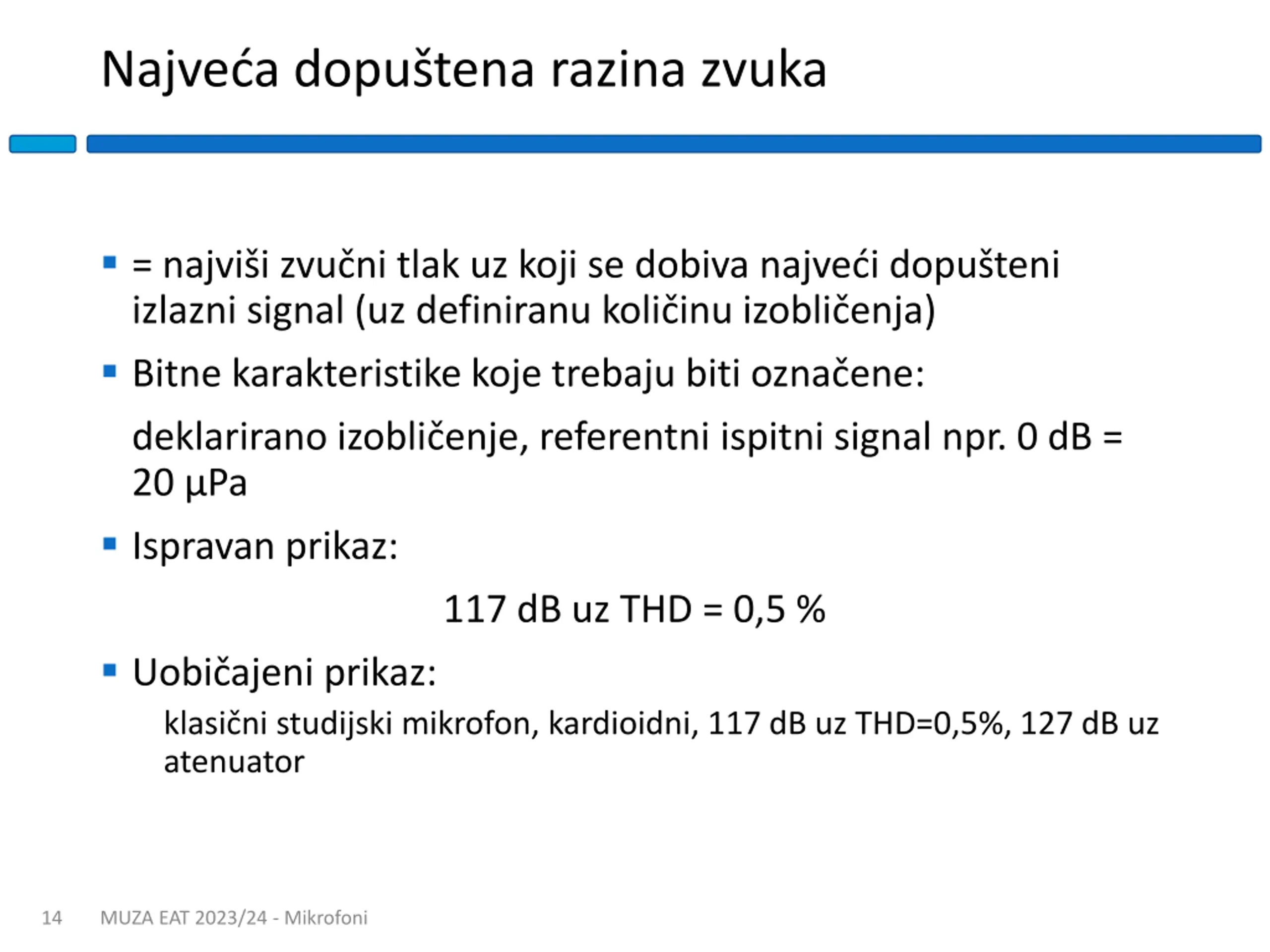

14. Najveća dopuštena razina zvuka  = najviši zvučni tlak uz koji se dobiva najveći dopušteni izlazni signal (uz definiranu količinu izobličenja)  Bitne karakteristike koje trebaju biti označene: deklarirano izobličenje, referentni ispitni signal npr. 0 dB = 20 μPa  Ispravan prikaz: 117 dB uz THD = 0,5 %  Uobičajeni prikaz: klasični studijski mikrofon, kardioidni, 117 dB uz THD=0,5%, 127 dB uz atenuator 14 MUZA EAT 2023/24 - Mikrofoni

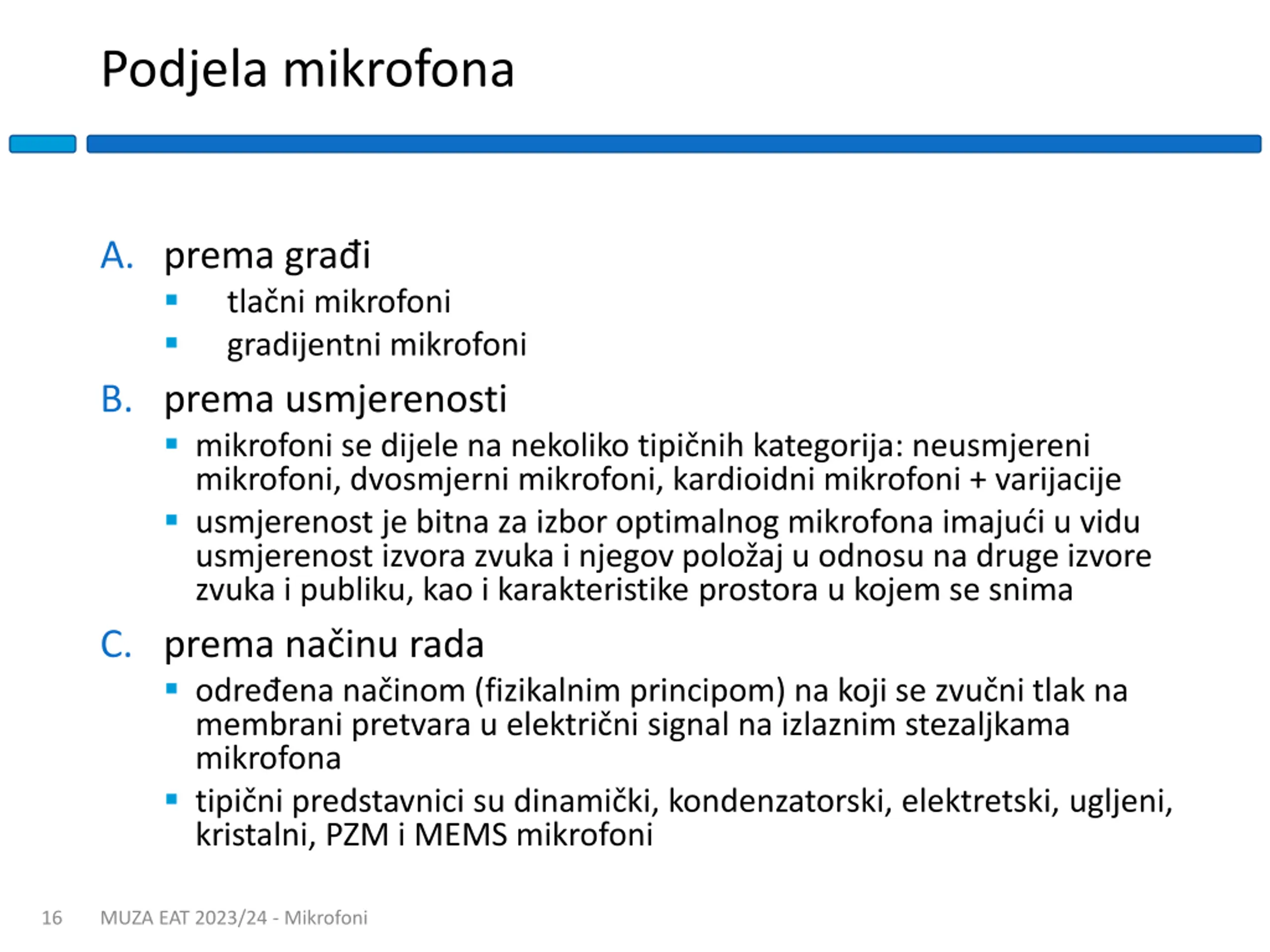

15. Podjela mikrofona A. prema građi  tlačni mikrofoni  gradijentni mikrofoni B. prema usmjerenosti  mikrofoni se dijele na nekoliko tipičnih kategorija: neusmjereni mikrofoni, dvosmjerni mikrofoni, kardioidni mikrofoni + varijacije  usmjerenost je bitna za izbor optimalnog mikrofona imajući u vidu usmjerenost izvora zvuka i njegov položaj u odnosu na druge izvore zvuka i publiku, kao i karakteristike prostora u kojem se snima C. prema načinu rada  određena načinom (fizikalnim principom) na koji se zvučni tlak na membrani pretvara u električni signal na izlaznim stezaljkama mikrofona  tipični predstavnici su dinamički, kondenzatorski, elektretski, ugljeni, kristalni, PZM i MEMS mikrofoni 16 MUZA EAT 2023/24 - Mikrofoni

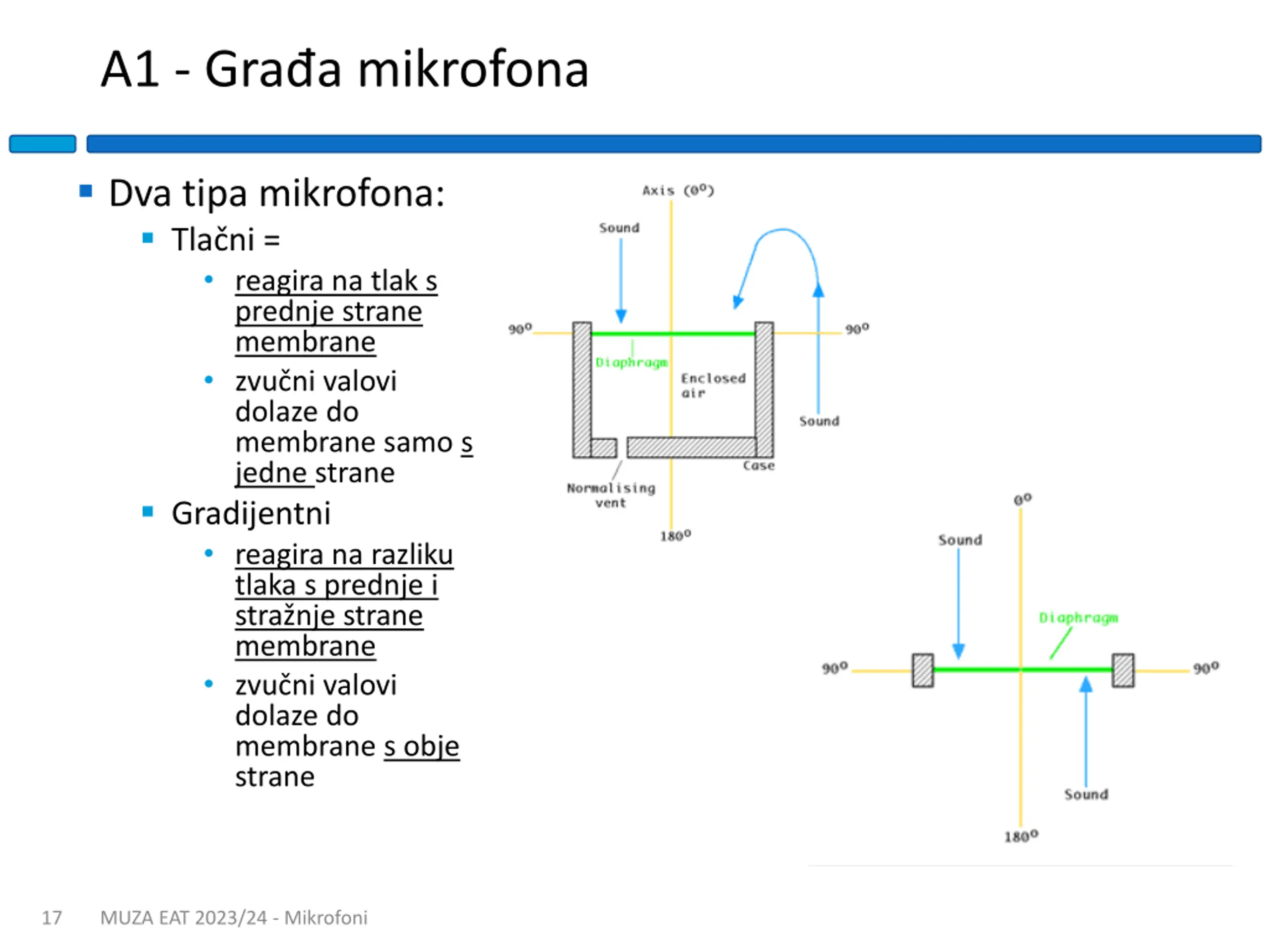

16. A1 - Građa mikrofona  Dva tipa mikrofona:  Tlačni = • reagira na tlak s prednje strane membrane • zvučni valovi dolaze do membrane samo s jedne strane  Gradijentni • reagira na razliku tlaka s prednje i stražnje strane membrane • zvučni valovi dolaze do membrane s obje strane 17 MUZA EAT 2023/24 - Mikrofoni

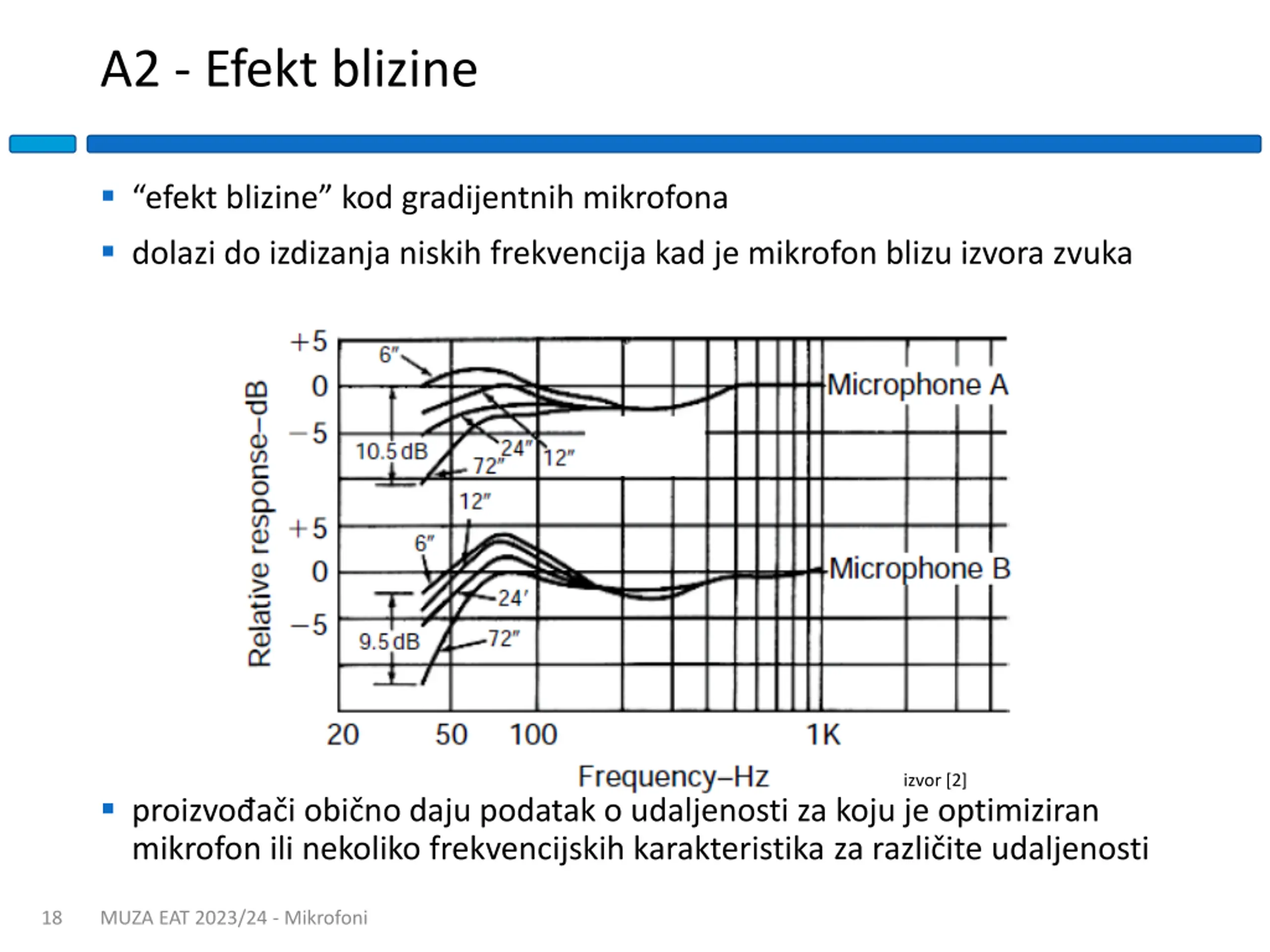

17. A2 - Efekt blizine  “efekt blizine” kod gradijentnih mikrofona  dolazi do izdizanja niskih frekvencija kad je mikrofon blizu izvora zvuka izvor [2]  proizvođači obično daju podatak o udaljenosti za koju je optimiziran mikrofon ili nekoliko frekvencijskih karakteristika za različite udaljenosti 18 MUZA EAT 2023/24 - Mikrofoni

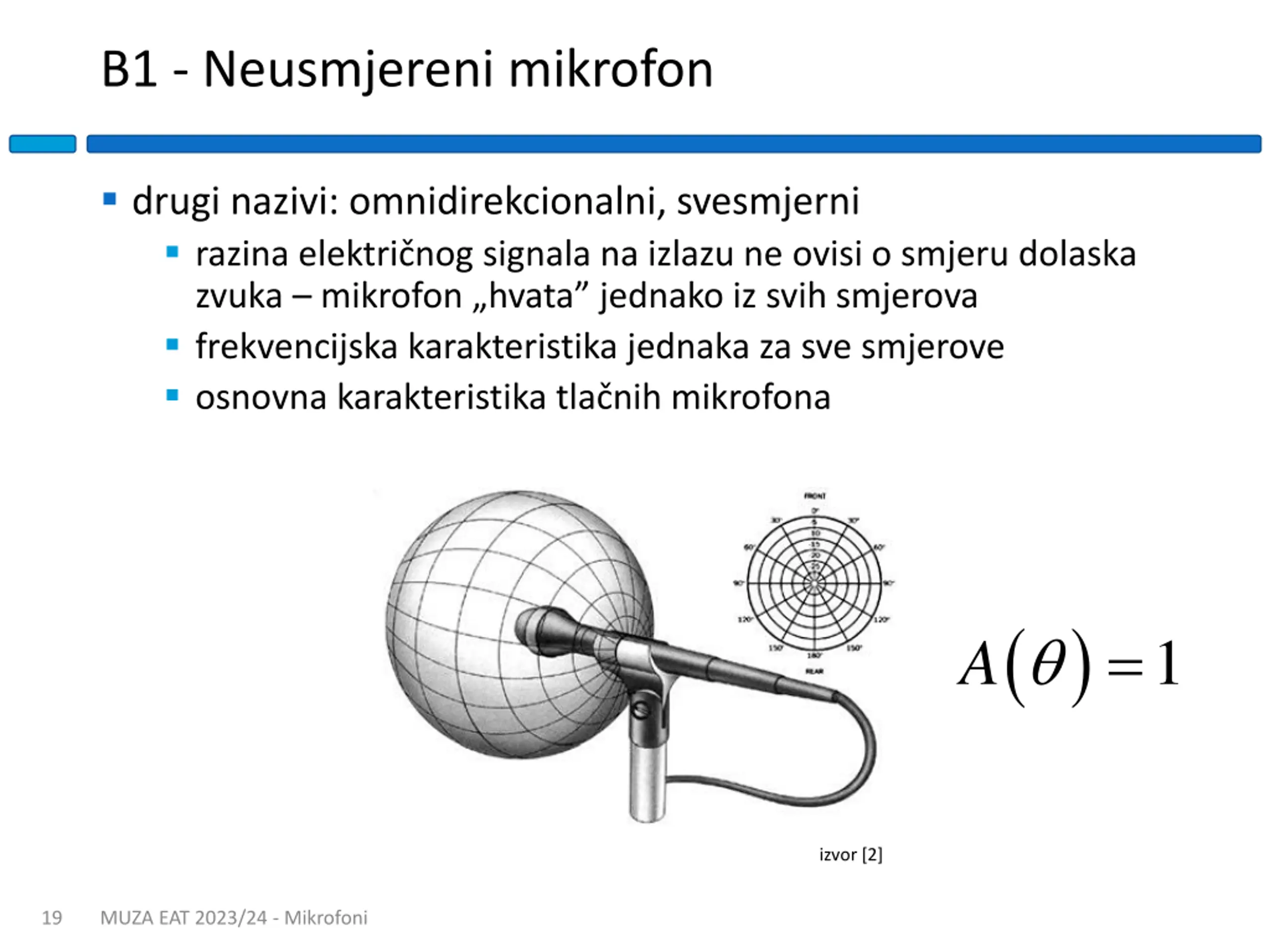

18. B1 - Neusmjereni mikrofon  drugi nazivi: omnidirekcionalni, svesmjerni  razina električnog signala na izlazu ne ovisi o smjeru dolaska zvuka – mikrofon „hvata” jednako iz svih smjerova  frekvencijska karakteristika jednaka za sve smjerove  osnovna karakteristika tlačnih mikrofona   A   1 izvor [2] 19 MUZA EAT 2023/24 - Mikrofoni

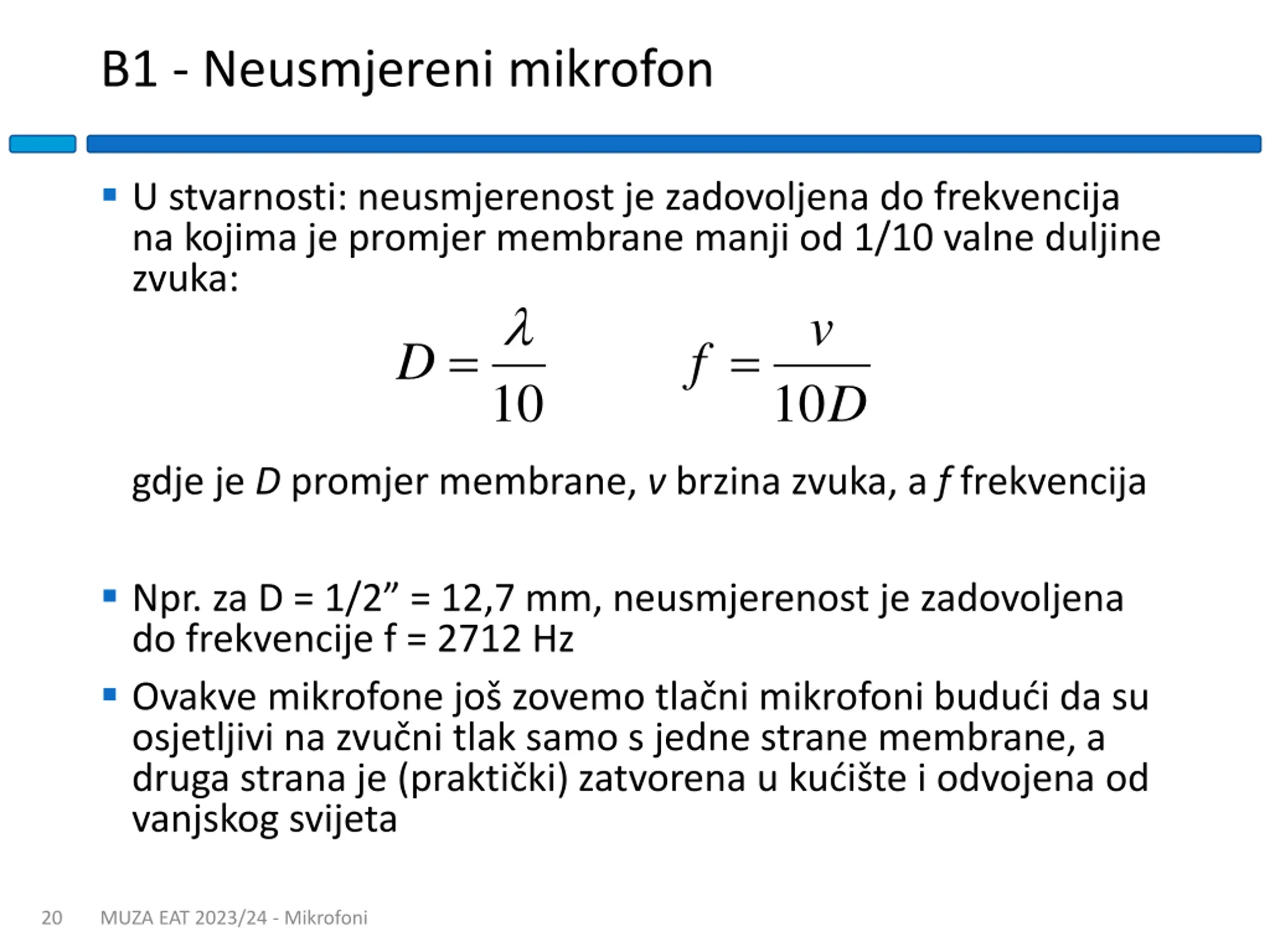

19. B1 - Neusmjereni mikrofon  U stvarnosti: neusmjerenost je zadovoljena do frekvencija na kojima je promjer membrane manji od 1/10 valne duljine zvuka:  v  D f 10 10 D gdje je D promjer membrane, v brzina zvuka, a f frekvencija  Npr. za D = 1/2” = 12,7 mm, neusmjerenost je zadovoljena do frekvencije f = 2712 Hz  Ovakve mikrofone još zovemo tlačni mikrofoni budući da su osjetljivi na zvučni tlak samo s jedne strane membrane, a druga strana je (praktički) zatvorena u kućište i odvojena od vanjskog svijeta 20 MUZA EAT 2023/24 - Mikrofoni

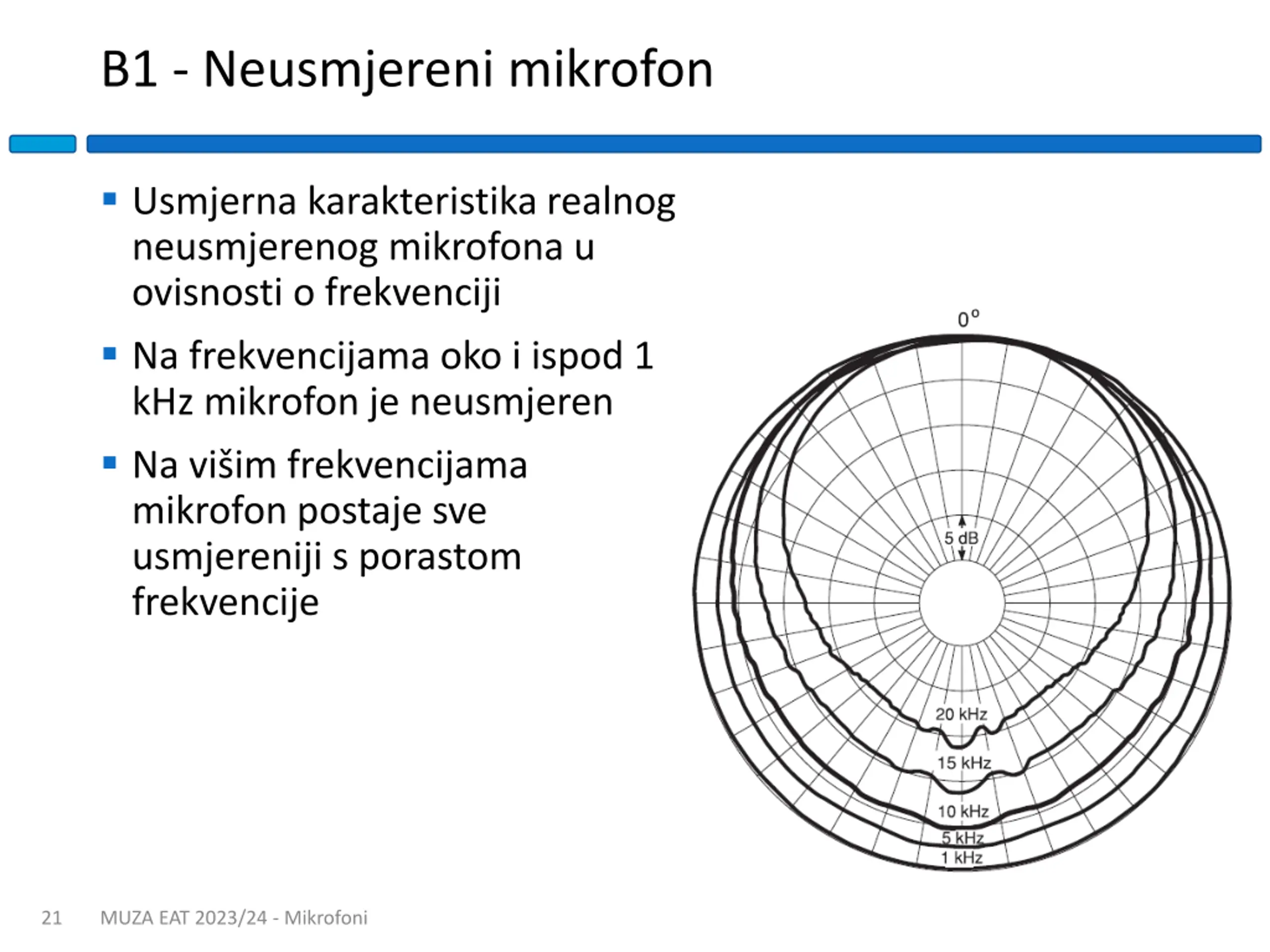

20. B1 - Neusmjereni mikrofon  Usmjerna karakteristika realnog neusmjerenog mikrofona u ovisnosti o frekvenciji  Na frekvencijama oko i ispod 1 kHz mikrofon je neusmjeren  Na višim frekvencijama mikrofon postaje sve usmjereniji s porastom frekvencije 21 MUZA EAT 2023/24 - Mikrofoni

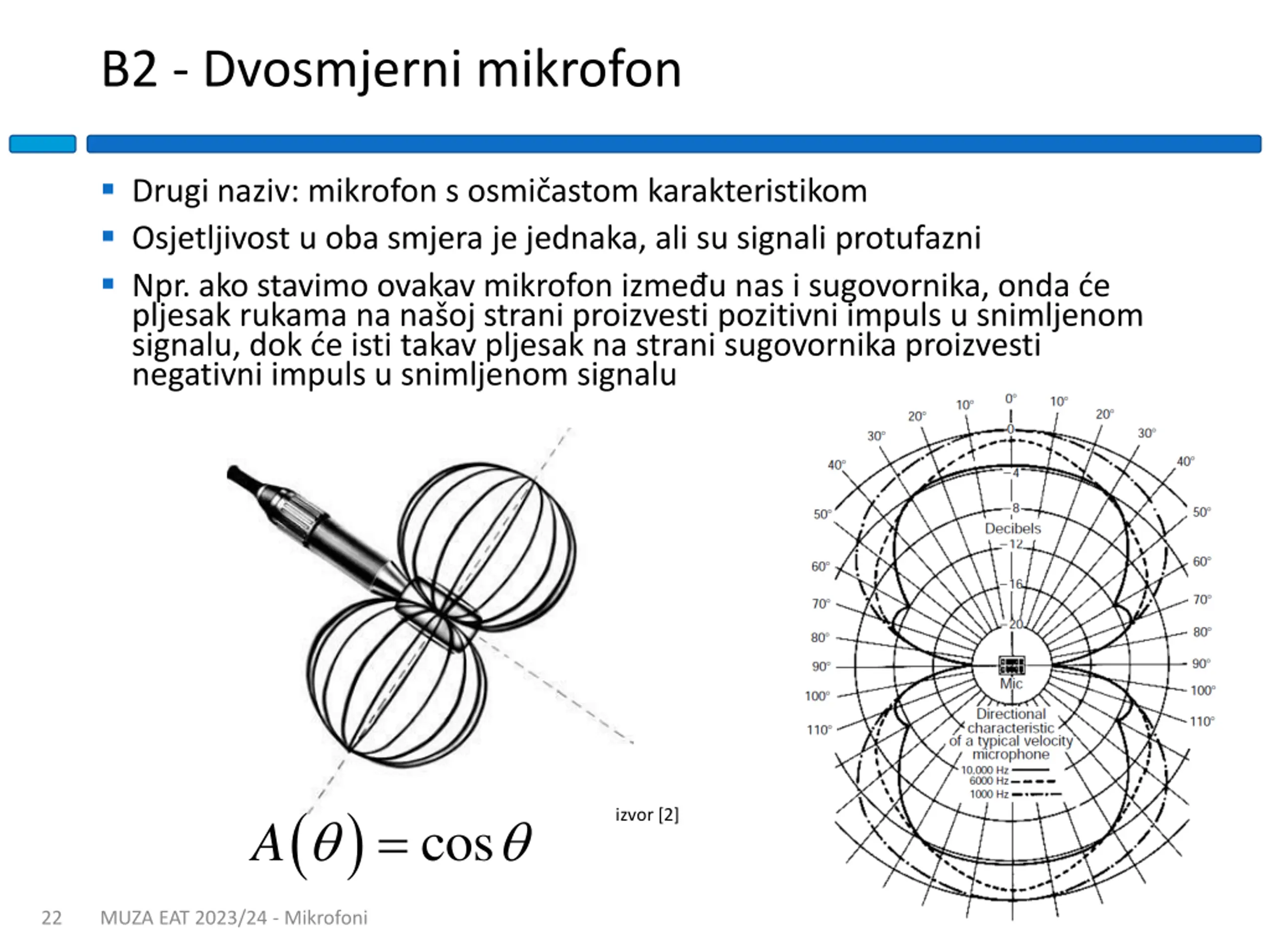

21. B2 - Dvosmjerni mikrofon  Drugi naziv: mikrofon s osmičastom karakteristikom  Osjetljivost u oba smjera je jednaka, ali su signali protufazni  Npr. ako stavimo ovakav mikrofon između nas i sugovornika, onda će pljesak rukama na našoj strani proizvesti pozitivni impuls u snimljenom signalu, dok će isti takav pljesak na strani sugovornika proizvesti negativni impuls u snimljenom signalu   A    izvor [2] cos 22 MUZA EAT 2023/24 - Mikrofoni

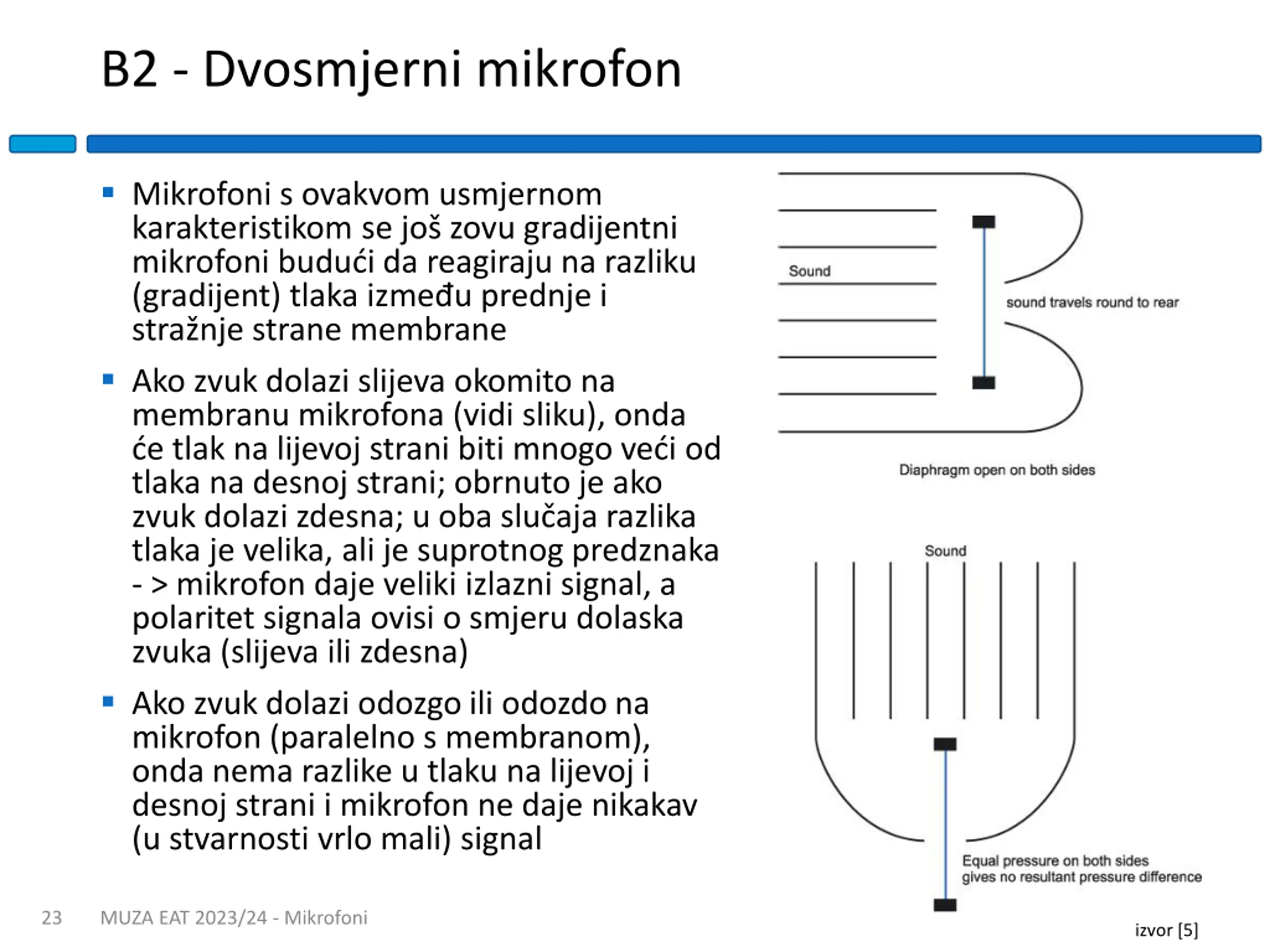

22. B2 - Dvosmjerni mikrofon  Mikrofoni s ovakvom usmjernom karakteristikom se još zovu gradijentni mikrofoni budući da reagiraju na razliku (gradijent) tlaka između prednje i stražnje strane membrane  Ako zvuk dolazi slijeva okomito na membranu mikrofona (vidi sliku), onda će tlak na lijevoj strani biti mnogo veći od tlaka na desnoj strani; obrnuto je ako zvuk dolazi zdesna; u oba slučaja razlika tlaka je velika, ali je suprotnog predznaka - > mikrofon daje veliki izlazni signal, a polaritet signala ovisi o smjeru dolaska zvuka (slijeva ili zdesna)  Ako zvuk dolazi odozgo ili odozdo na mikrofon (paralelno s membranom), onda nema razlike u tlaku na lijevoj i desnoj strani i mikrofon ne daje nikakav (u stvarnosti vrlo mali) signal 23 MUZA EAT 2023/24 - Mikrofoni izvor [5]

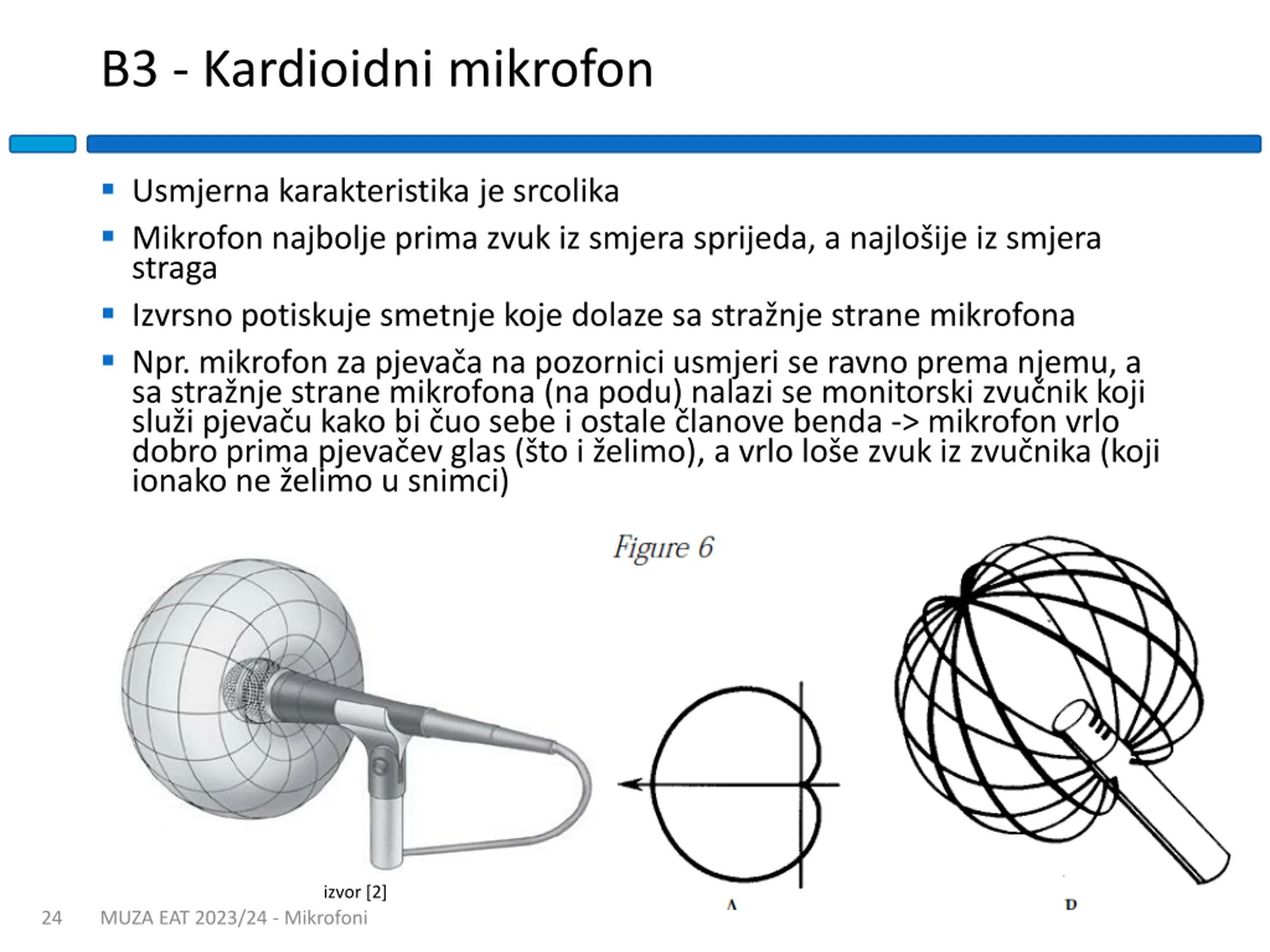

23. B3 - Kardioidni mikrofon  Usmjerna karakteristika je srcolika  Mikrofon najbolje prima zvuk iz smjera sprijeda, a najlošije iz smjera straga  Izvrsno potiskuje smetnje koje dolaze sa stražnje strane mikrofona  Npr. mikrofon za pjevača na pozornici usmjeri se ravno prema njemu, a sa stražnje strane mikrofona (na podu) nalazi se monitorski zvučnik koji služi pjevaču kako bi čuo sebe i ostale članove benda -> mikrofon vrlo dobro prima pjevačev glas (što i želimo), a vrlo loše zvuk iz zvučnika (koji ionako ne želimo u snimci) izvor [2] 24 MUZA EAT 2023/24 - Mikrofoni

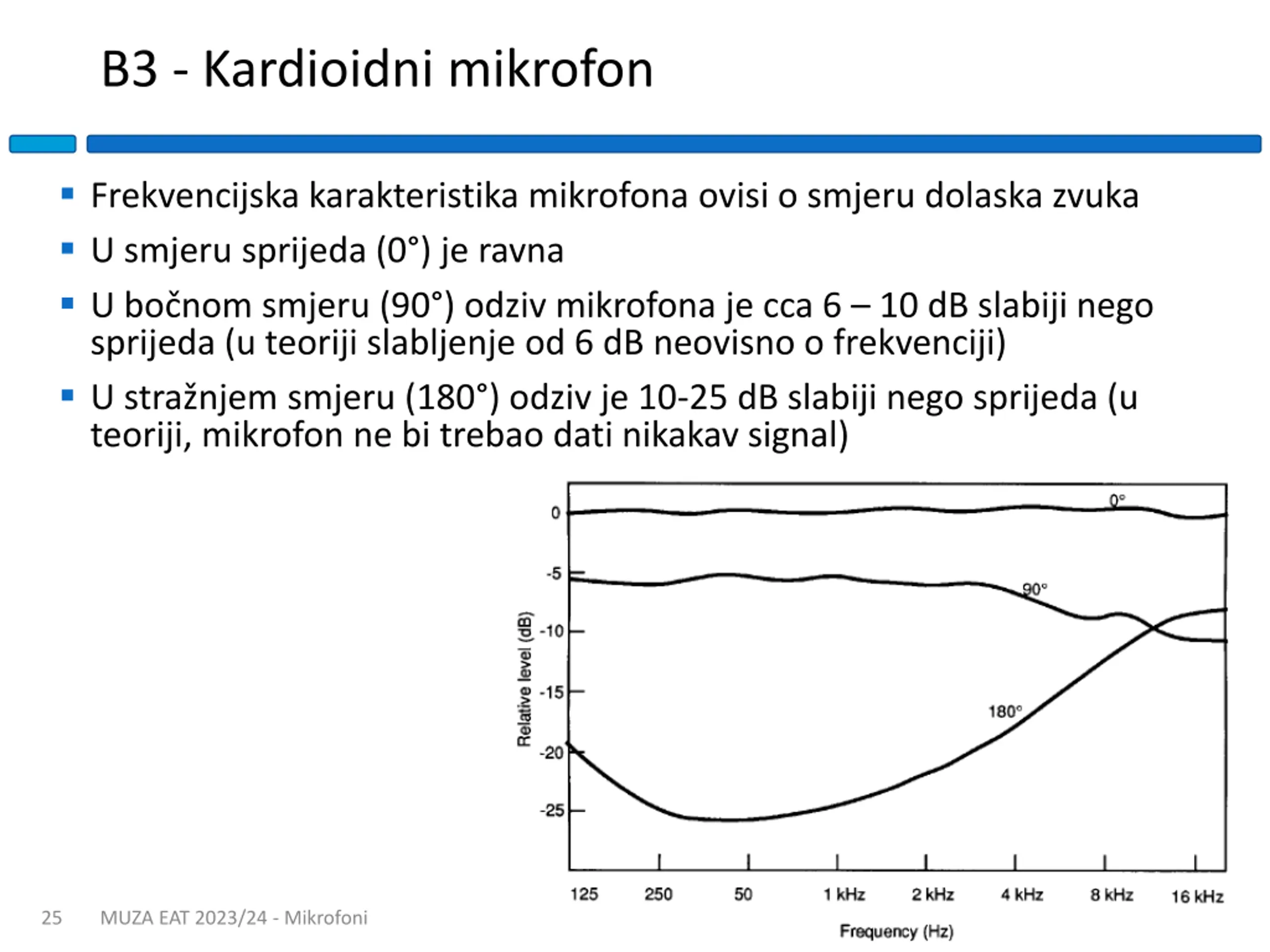

24. B3 - Kardioidni mikrofon  Frekvencijska karakteristika mikrofona ovisi o smjeru dolaska zvuka  U smjeru sprijeda (0°) je ravna  U bočnom smjeru (90°) odziv mikrofona je cca 6 – 10 dB slabiji nego sprijeda (u teoriji slabljenje od 6 dB neovisno o frekvenciji)  U stražnjem smjeru (180°) odziv je 10-25 dB slabiji nego sprijeda (u teoriji, mikrofon ne bi trebao dati nikakav signal) 25 MUZA EAT 2023/24 - Mikrofoni

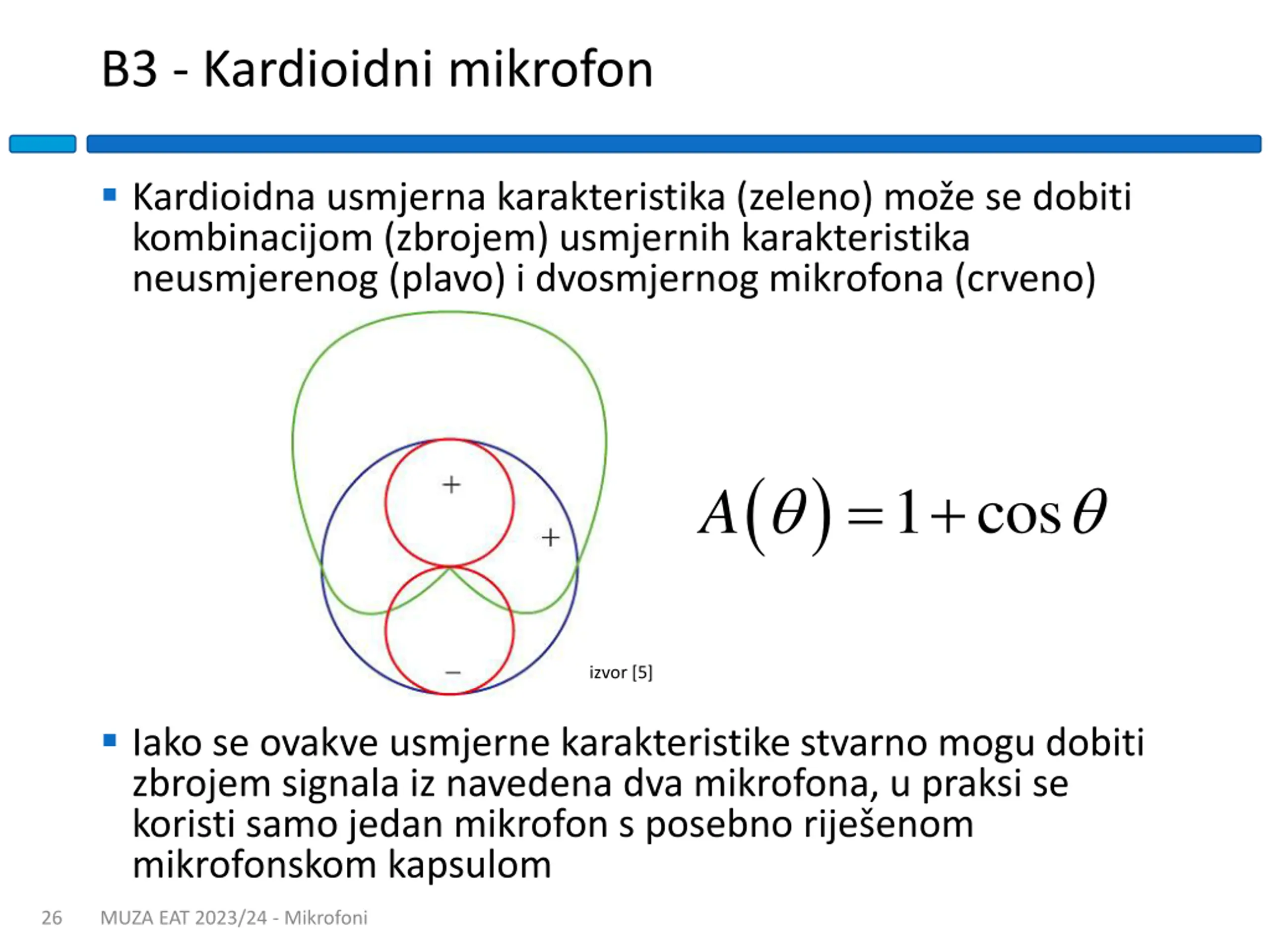

25. B3 - Kardioidni mikrofon  Kardioidna usmjerna karakteristika (zeleno) može se dobiti kombinacijom (zbrojem) usmjernih karakteristika neusmjerenog (plavo) i dvosmjernog mikrofona (crveno)   A  1 cos    izvor [5]  Iako se ovakve usmjerne karakteristike stvarno mogu dobiti zbrojem signala iz navedena dva mikrofona, u praksi se koristi samo jedan mikrofon s posebno riješenom mikrofonskom kapsulom 26 MUZA EAT 2023/24 - Mikrofoni

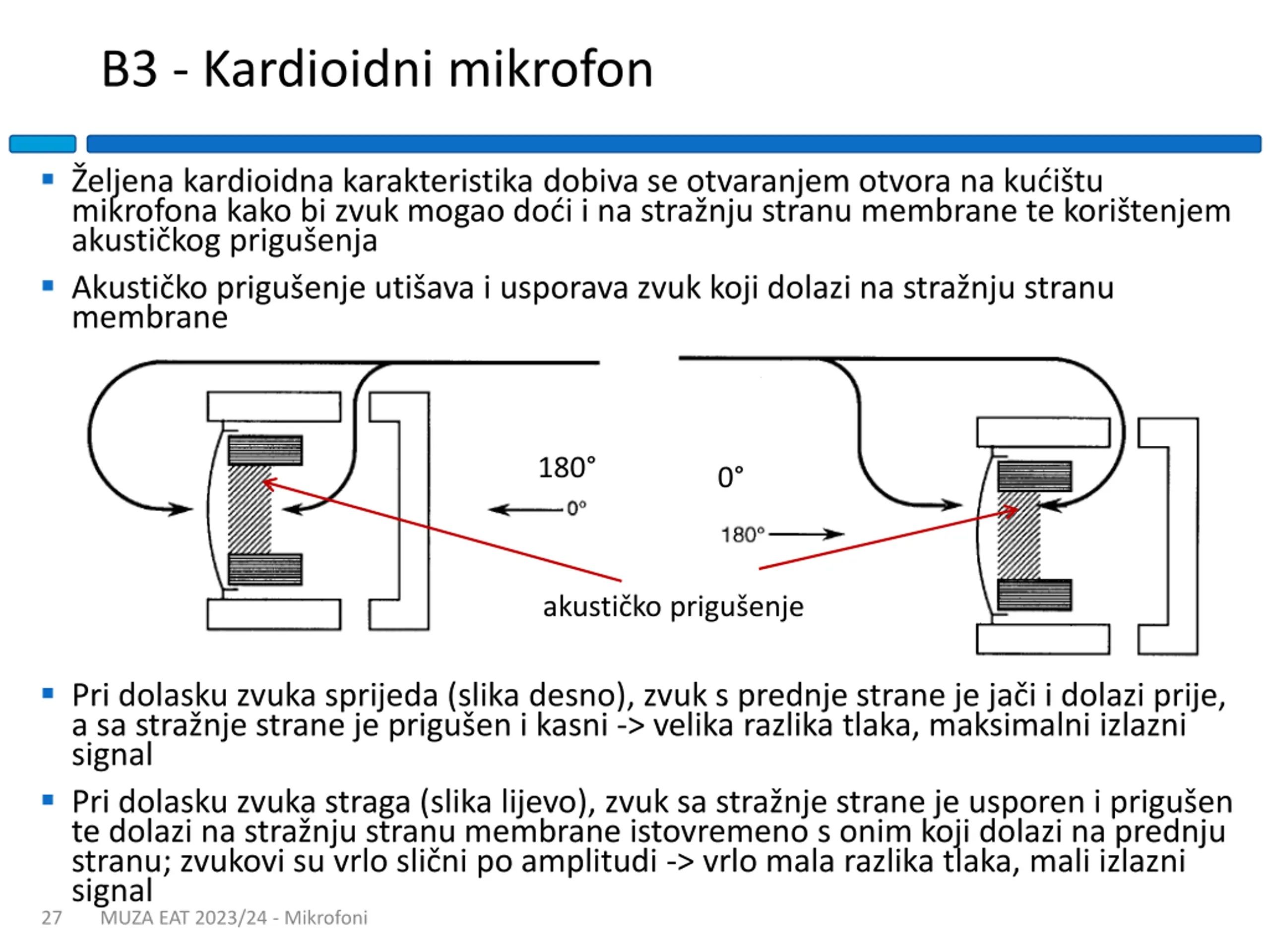

26. B3 - Kardioidni mikrofon  Željena kardioidna karakteristika dobiva se otvaranjem otvora na kućištu mikrofona kako bi zvuk mogao doći i na stražnju stranu membrane te korištenjem akustičkog prigušenja  Akustičko prigušenje utišava i usporava zvuk koji dolazi na stražnju stranu membrane 180° 0° akustičko prigušenje  Pri dolasku zvuka sprijeda (slika desno), zvuk s prednje strane je jači i dolazi prije, a sa stražnje strane je prigušen i kasni -> velika razlika tlaka, maksimalni izlazni signal  Pri dolasku zvuka straga (slika lijevo), zvuk sa stražnje strane je usporen i prigušen te dolazi na stražnju stranu membrane istovremeno s onim koji dolazi na prednju stranu; zvukovi su vrlo slični po amplitudi -> vrlo mala razlika tlaka, mali izlazni signal MUZA EAT 2023/24 - Mikrofoni 27

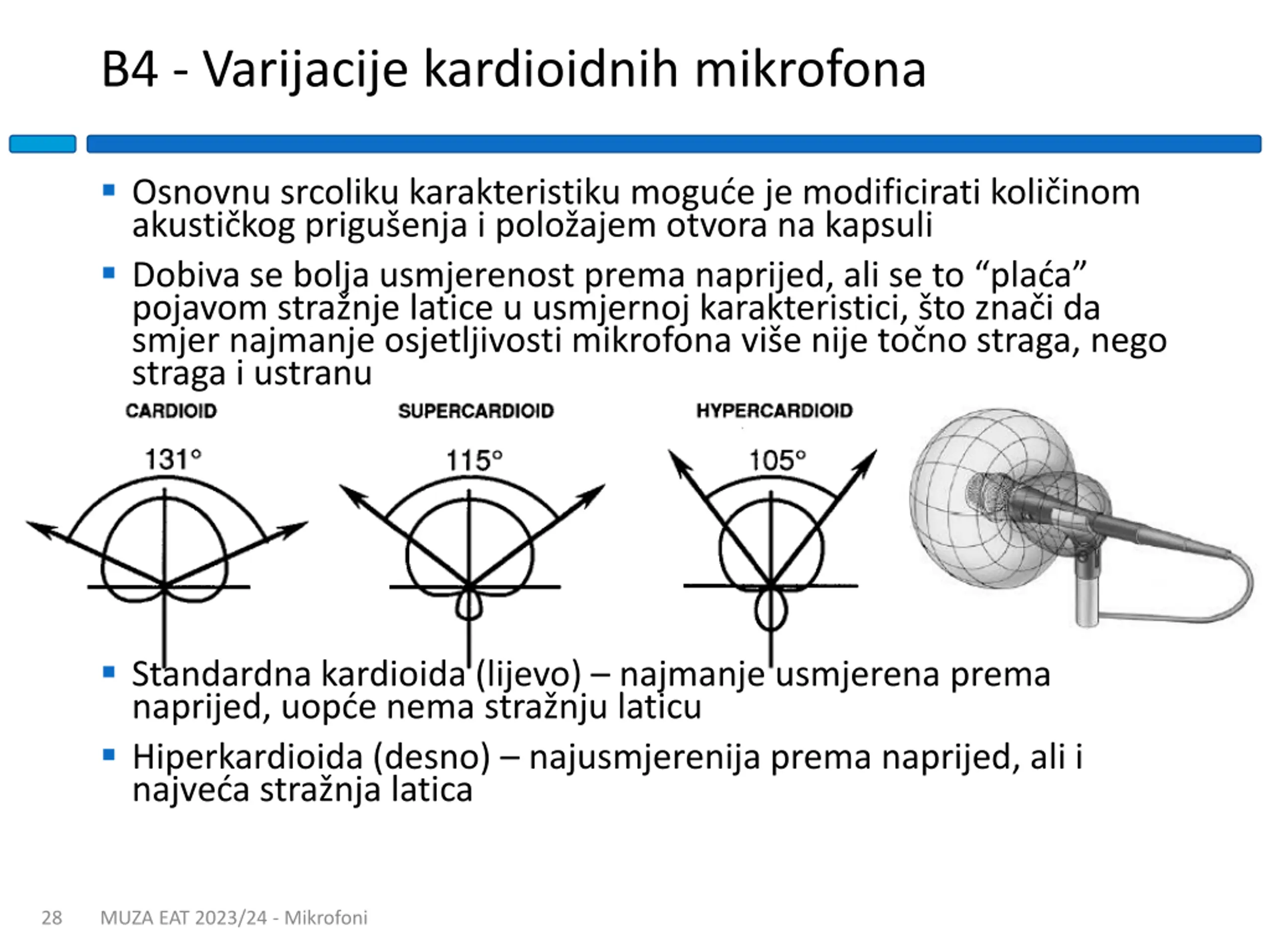

27. B4 - Varijacije kardioidnih mikrofona  Osnovnu srcoliku karakteristiku moguće je modificirati količinom akustičkog prigušenja i položajem otvora na kapsuli  Dobiva se bolja usmjerenost prema naprijed, ali se to “plaća” pojavom stražnje latice u usmjernoj karakteristici, što znači da smjer najmanje osjetljivosti mikrofona više nije točno straga, nego straga i ustranu  Standardna kardioida (lijevo) – najmanje usmjerena prema naprijed, uopće nema stražnju laticu  Hiperkardioida (desno) – najusmjerenija prema naprijed, ali i najveća stražnja latica 28 MUZA EAT 2023/24 - Mikrofoni

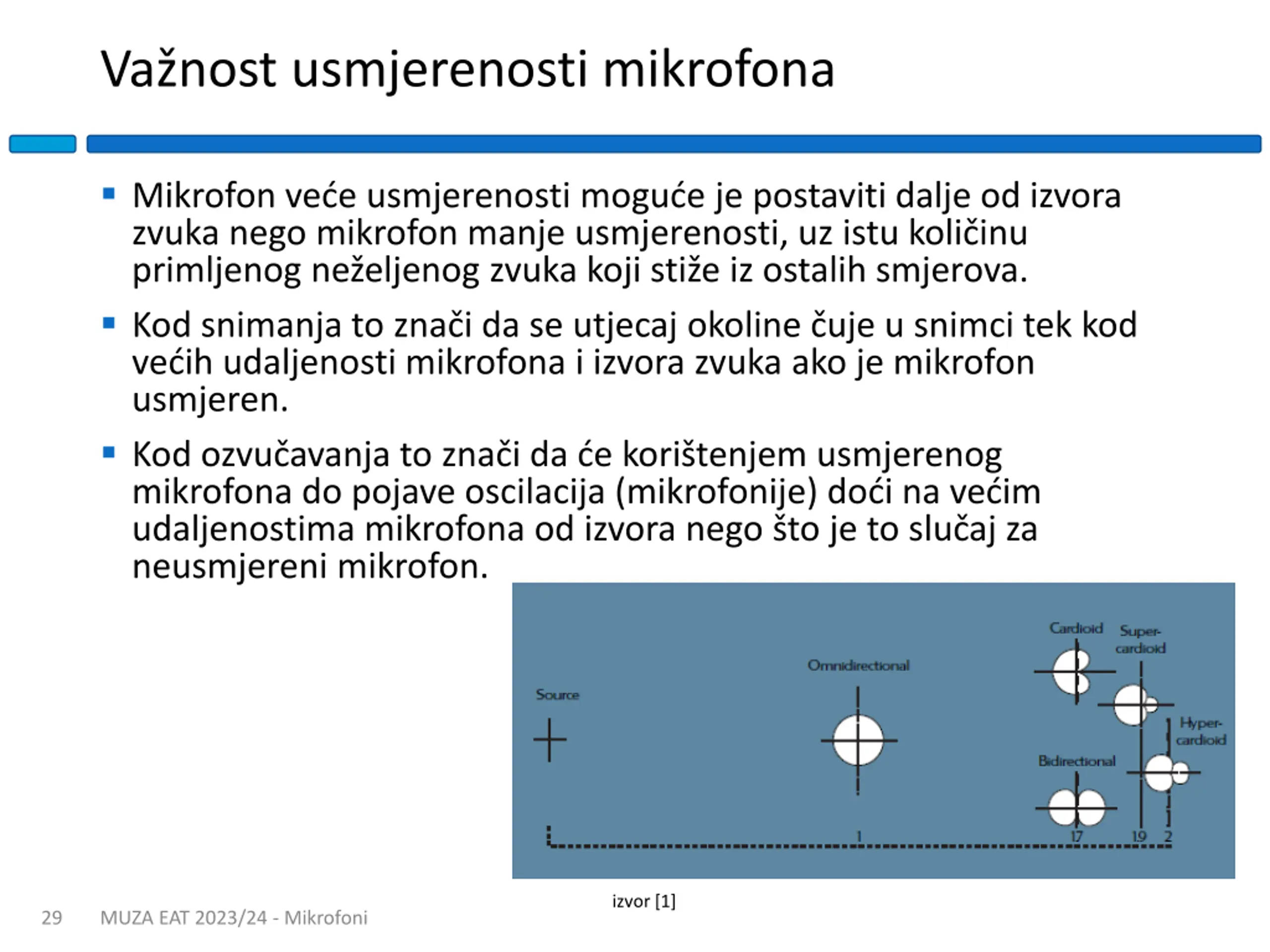

28. Važnost usmjerenosti mikrofona  Mikrofon veće usmjerenosti moguće je postaviti dalje od izvora zvuka nego mikrofon manje usmjerenosti, uz istu količinu primljenog neželjenog zvuka koji stiže iz ostalih smjerova.  Kod snimanja to znači da se utjecaj okoline čuje u snimci tek kod većih udaljenosti mikrofona i izvora zvuka ako je mikrofon usmjeren.  Kod ozvučavanja to znači da će korištenjem usmjerenog mikrofona do pojave oscilacija (mikrofonije) doći na većim udaljenostima mikrofona od izvora nego što je to slučaj za neusmjereni mikrofon. izvor [1] 29 MUZA EAT 2023/24 - Mikrofoni

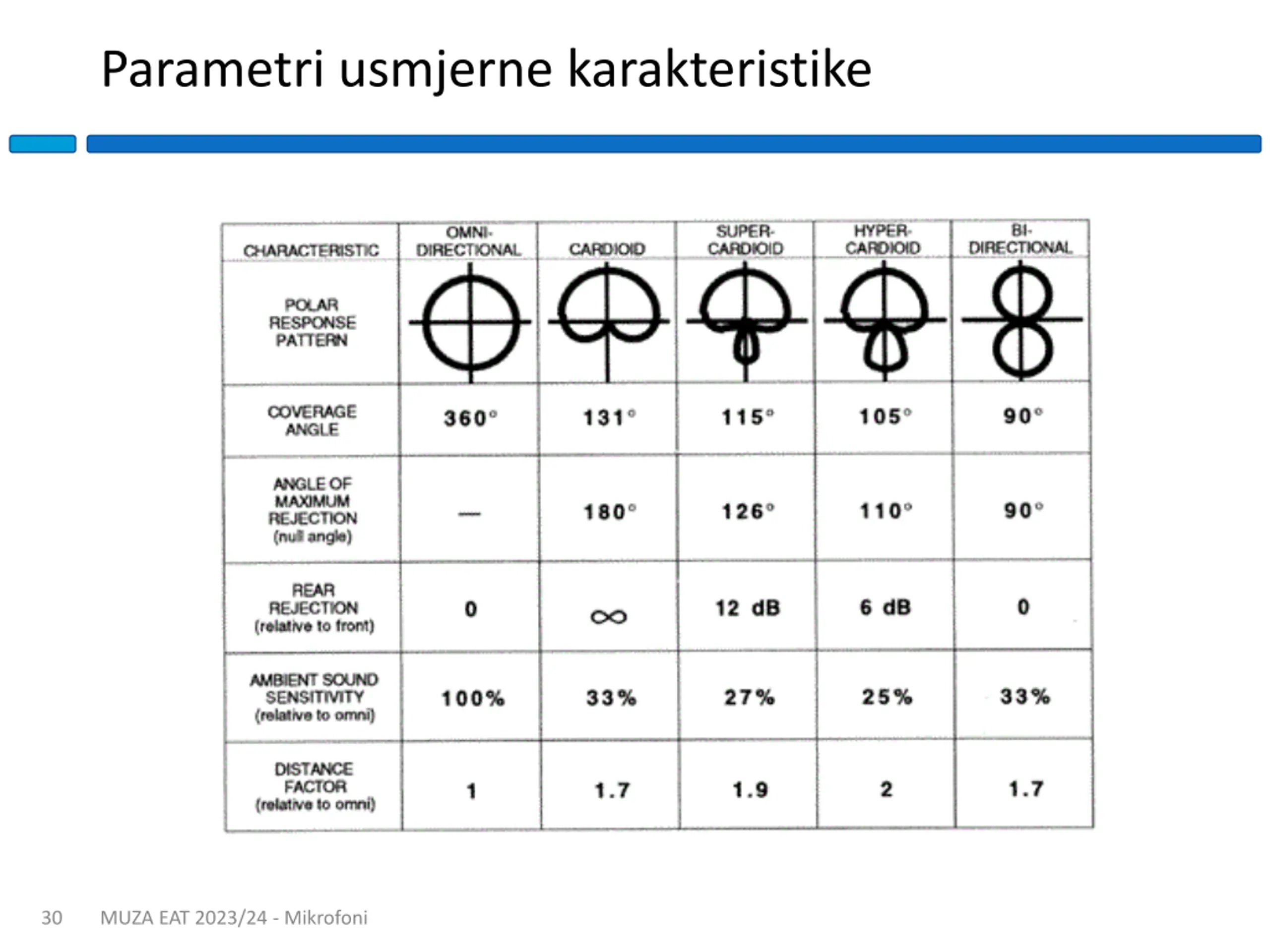

29. Parametri usmjerne karakteristike 30 MUZA EAT 2023/24 - Mikrofoni

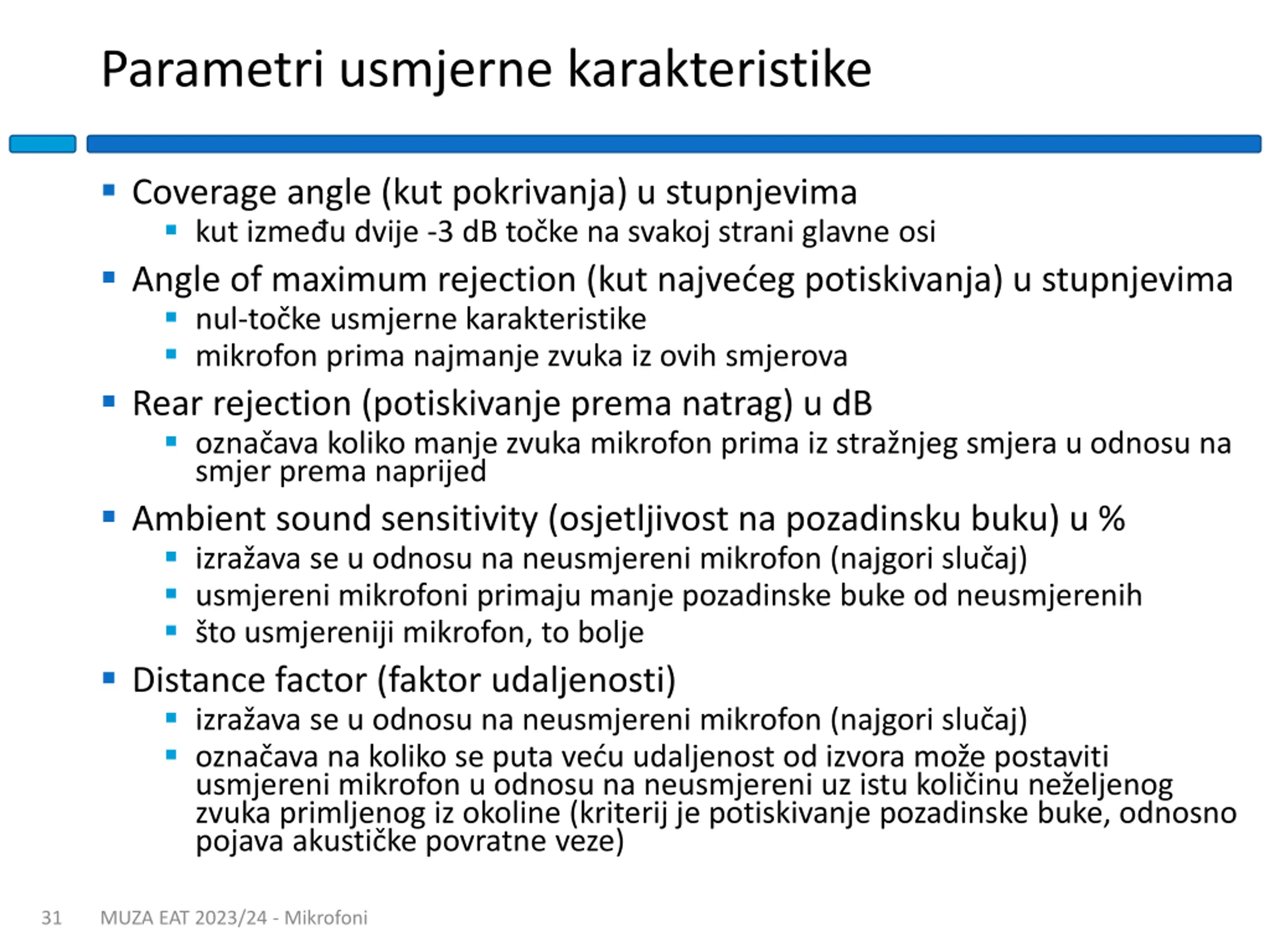

30. Parametri usmjerne karakteristike  Coverage angle (kut pokrivanja) u stupnjevima  kut između dvije -3 dB točke na svakoj strani glavne osi  Angle of maximum rejection (kut najvećeg potiskivanja) u stupnjevima  nul-točke usmjerne karakteristike  mikrofon prima najmanje zvuka iz ovih smjerova  Rear rejection (potiskivanje prema natrag) u dB  označava koliko manje zvuka mikrofon prima iz stražnjeg smjera u odnosu na smjer prema naprijed  Ambient sound sensitivity (osjetljivost na pozadinsku buku) u %  izražava se u odnosu na neusmjereni mikrofon (najgori slučaj)  usmjereni mikrofoni primaju manje pozadinske buke od neusmjerenih  što usmjereniji mikrofon, to bolje  Distance factor (faktor udaljenosti)  izražava se u odnosu na neusmjereni mikrofon (najgori slučaj)  označava na koliko se puta veću udaljenost od izvora može postaviti usmjereni mikrofon u odnosu na neusmjereni uz istu količinu neželjenog zvuka primljenog iz okoline (kriterij je potiskivanje pozadinske buke, odnosno pojava akustičke povratne veze) 31 MUZA EAT 2023/24 - Mikrofoni

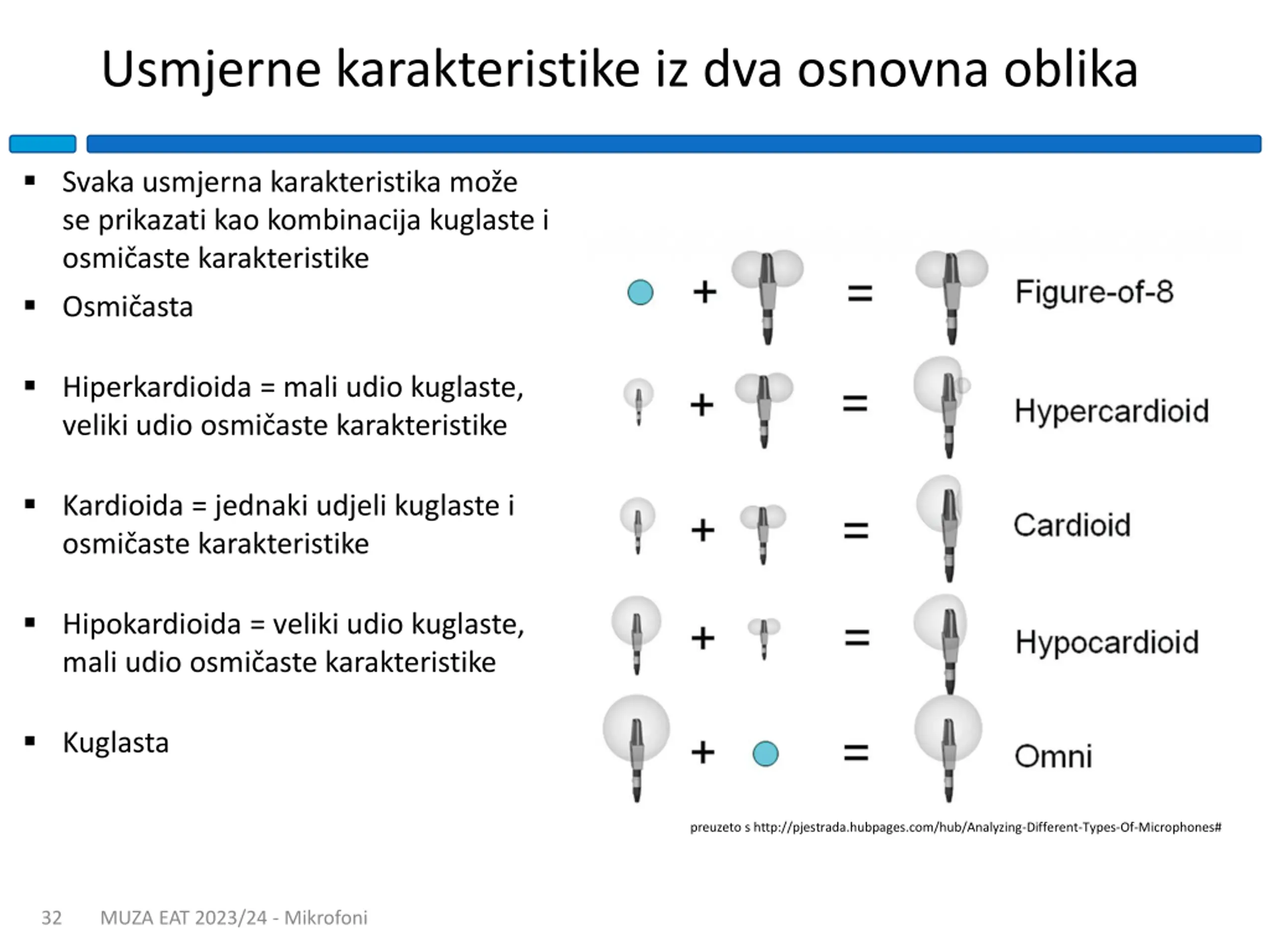

31. Usmjerne karakteristike iz dva osnovna oblika  Svaka usmjerna karakteristika može se prikazati kao kombinacija kuglaste i osmičaste karakteristike  Osmičasta  Hiperkardioida = mali udio kuglaste, veliki udio osmičaste karakteristike  Kardioida = jednaki udjeli kuglaste i osmičaste karakteristike  Hipokardioida = veliki udio kuglaste, mali udio osmičaste karakteristike  Kuglasta preuzeto s http://pjestrada.hubpages.com/hub/Analyzing-Different-Types-Of-Microphones# 32 MUZA EAT 2023/24 - Mikrofoni

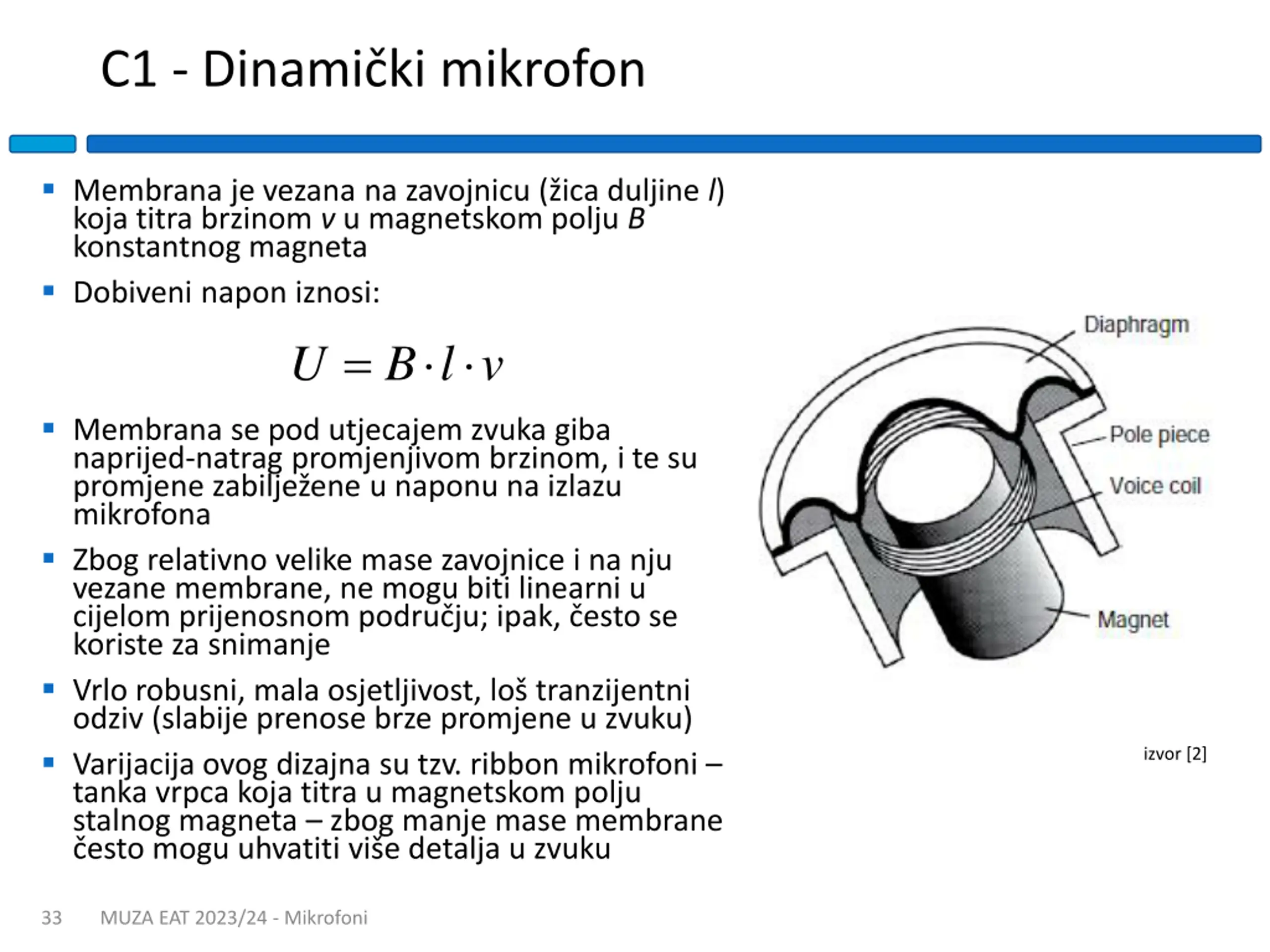

32. C1 - Dinamički mikrofon  Membrana je vezana na zavojnicu (žica duljine l) koja titra brzinom v u magnetskom polju B konstantnog magneta  Dobiveni napon iznosi: U B l v     Membrana se pod utjecajem zvuka giba naprijed-natrag promjenjivom brzinom, i te su promjene zabilježene u naponu na izlazu mikrofona  Zbog relativno velike mase zavojnice i na nju vezane membrane, ne mogu biti linearni u cijelom prijenosnom području; ipak, često se koriste za snimanje  Vrlo robusni, mala osjetljivost, loš tranzijentni odziv (slabije prenose brze promjene u zvuku)  Varijacija ovog dizajna su tzv. ribbon mikrofoni – tanka vrpca koja titra u magnetskom polju stalnog magneta – zbog manje mase membrane često mogu uhvatiti više detalja u zvuku izvor [2] 33 MUZA EAT 2023/24 - Mikrofoni

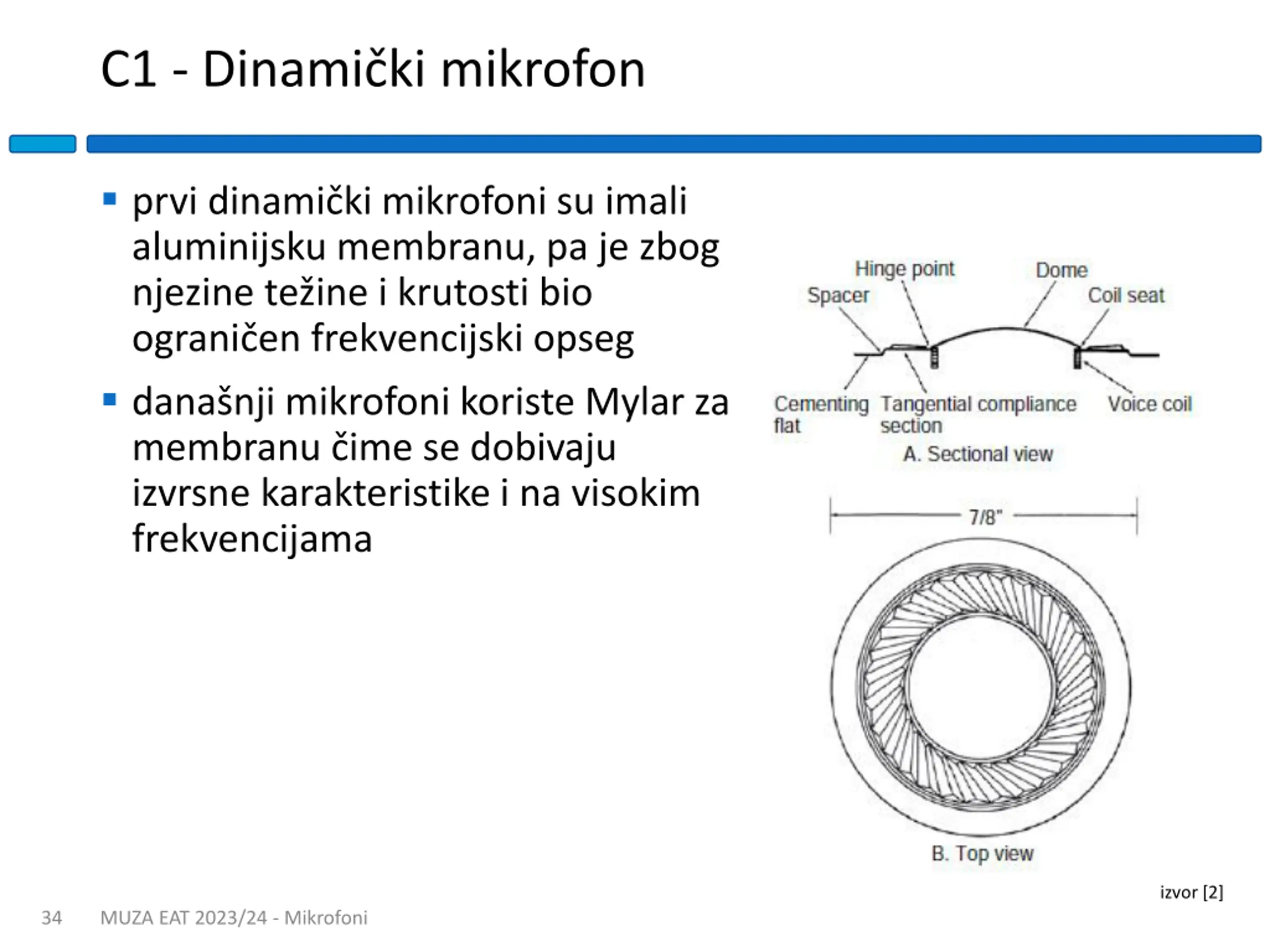

33. C1 - Dinamički mikrofon  prvi dinamički mikrofoni su imali aluminijsku membranu, pa je zbog njezine težine i krutosti bio ograničen frekvencijski opseg  današnji mikrofoni koriste Mylar za membranu čime se dobivaju izvrsne karakteristike i na visokim frekvencijama izvor [2] 34 MUZA EAT 2023/24 - Mikrofoni

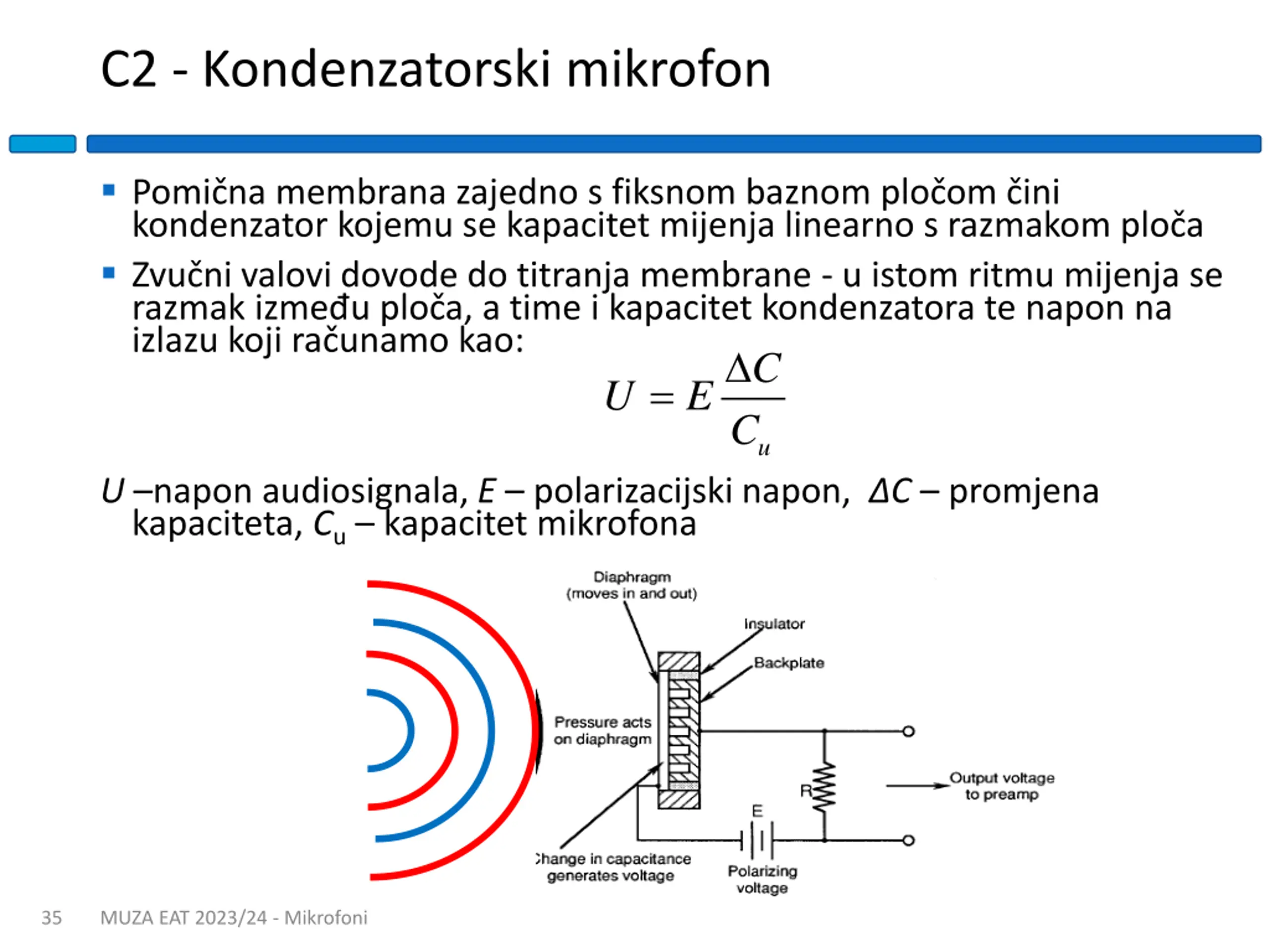

34. C2 - Kondenzatorski mikrofon  Pomična membrana zajedno s fiksnom baznom pločom čini kondenzator kojemu se kapacitet mijenja linearno s razmakom ploča  Zvučni valovi dovode do titranja membrane - u istom ritmu mijenja se razmak između ploča, a time i kapacitet kondenzatora te napon na izlazu koji računamo kao: U   C EC u U –napon audiosignala, E – polarizacijski napon, ΔC – promjena kapaciteta, Cu– kapacitet mikrofona 35 MUZA EAT 2023/24 - Mikrofoni

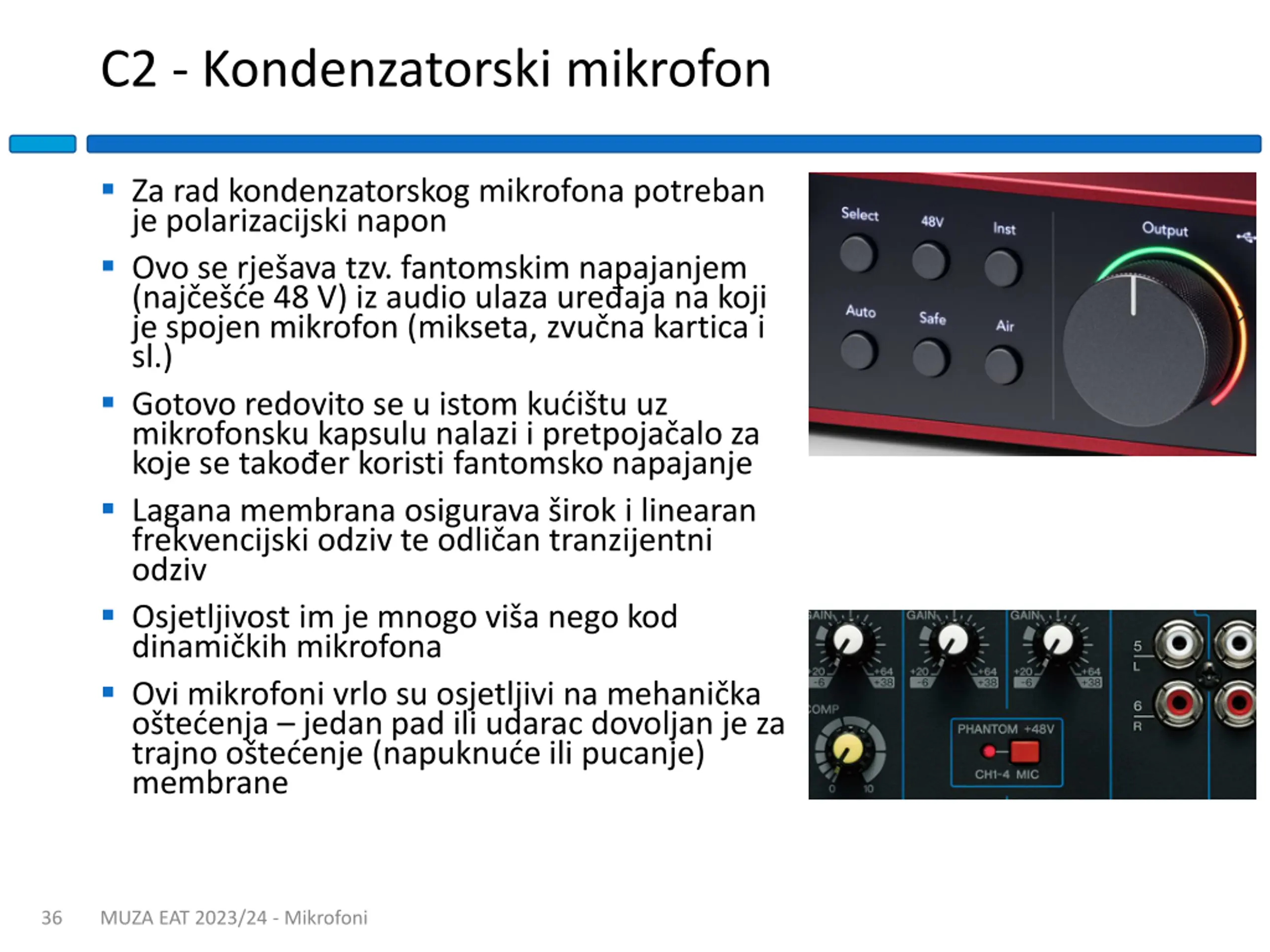

35. C2 - Kondenzatorski mikrofon  Za rad kondenzatorskog mikrofona potreban je polarizacijski napon  Ovo se rješava tzv. fantomskim napajanjem (najčešće 48 V) iz audio ulaza uređaja na koji je spojen mikrofon (mikseta, zvučna kartica i sl.)  Gotovo redovito se u istom kućištu uz mikrofonsku kapsulu nalazi i pretpojačalo za koje se također koristi fantomsko napajanje  Lagana membrana osigurava širok i linearan frekvencijski odziv te odličan tranzijentni odziv  Osjetljivost im je mnogo viša nego kod dinamičkih mikrofona  Ovi mikrofoni vrlo su osjetljivi na mehanička oštećenja – jedan pad ili udarac dovoljan je za trajno oštećenje (napuknuće ili pucanje) membrane 36 MUZA EAT 2023/24 - Mikrofoni

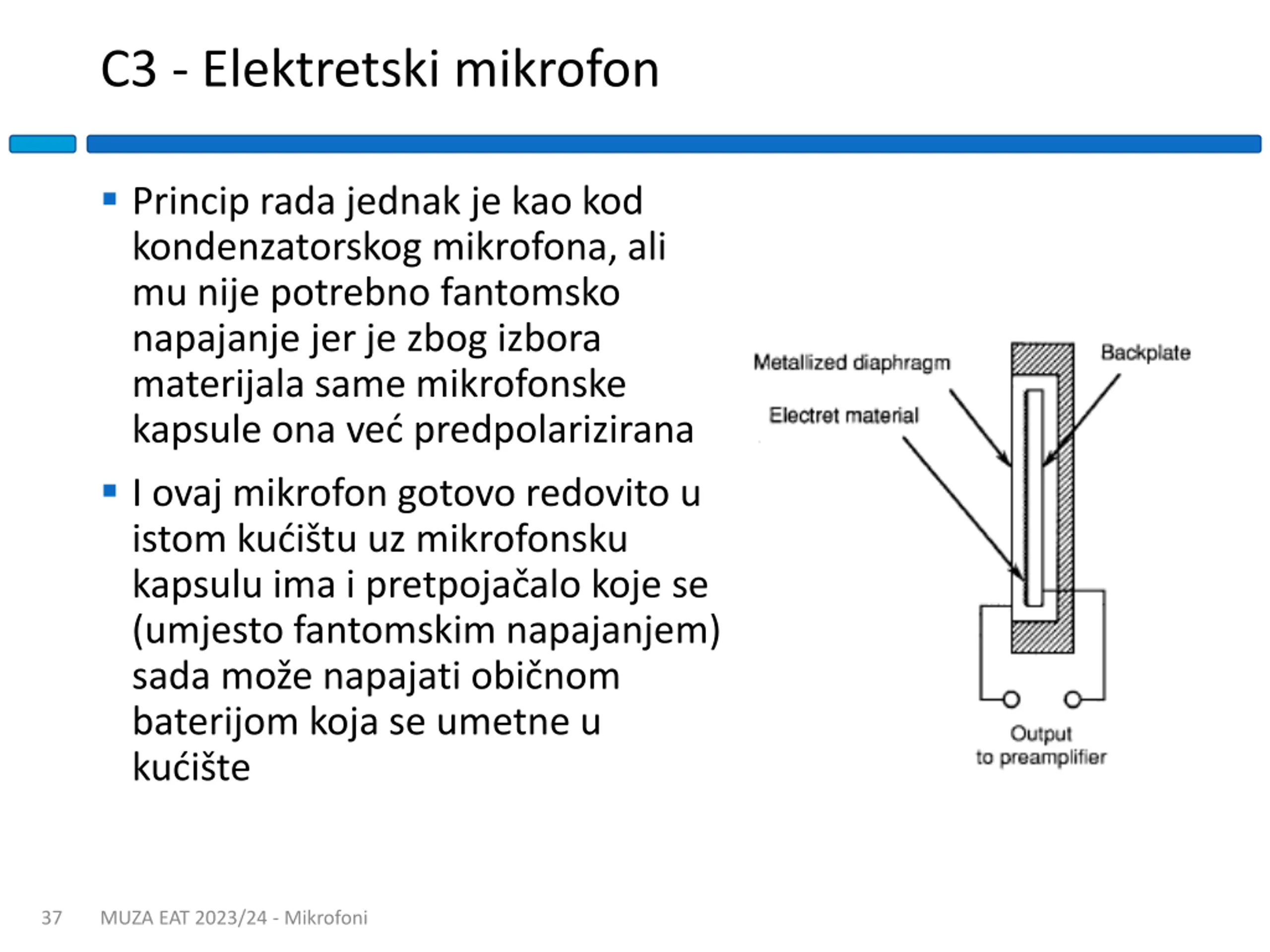

36. C3 - Elektretski mikrofon  Princip rada jednak je kao kod kondenzatorskog mikrofona, ali mu nije potrebno fantomsko napajanje jer je zbog izbora materijala same mikrofonske kapsule ona već predpolarizirana  I ovaj mikrofon gotovo redovito u istom kućištu uz mikrofonsku kapsulu ima i pretpojačalo koje se (umjesto fantomskim napajanjem) sada može napajati običnom baterijom koja se umetne u kućište 37 MUZA EAT 2023/24 - Mikrofoni

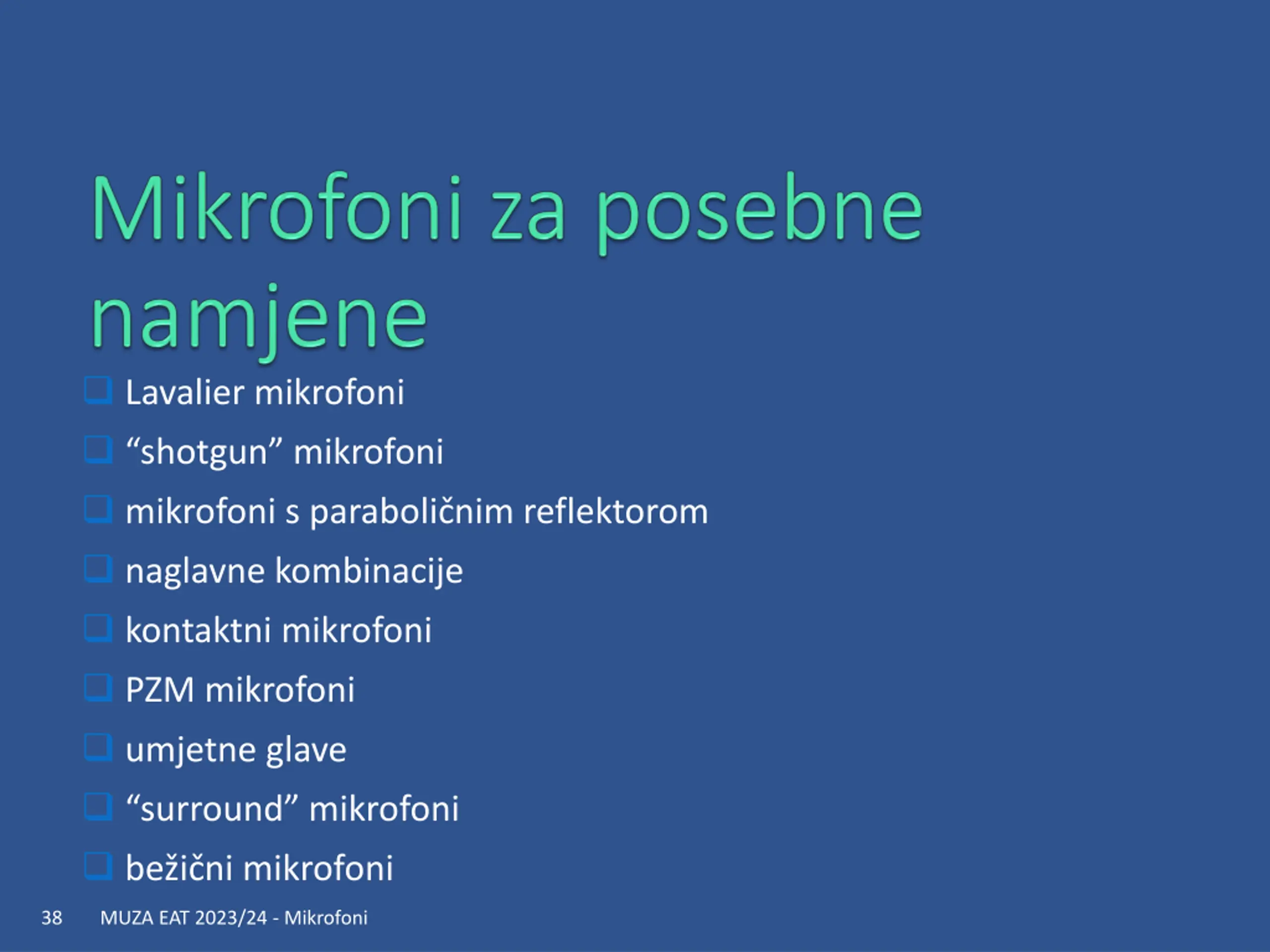

37.  Lavalier mikrofoni  “shotgun” mikrofoni  mikrofoni s paraboličnim reflektorom  naglavne kombinacije  kontaktni mikrofoni  PZM mikrofoni  umjetne glave  “surround” mikrofoni  bežični mikrofoni 38 MUZA EAT 2023/24 - Mikrofoni

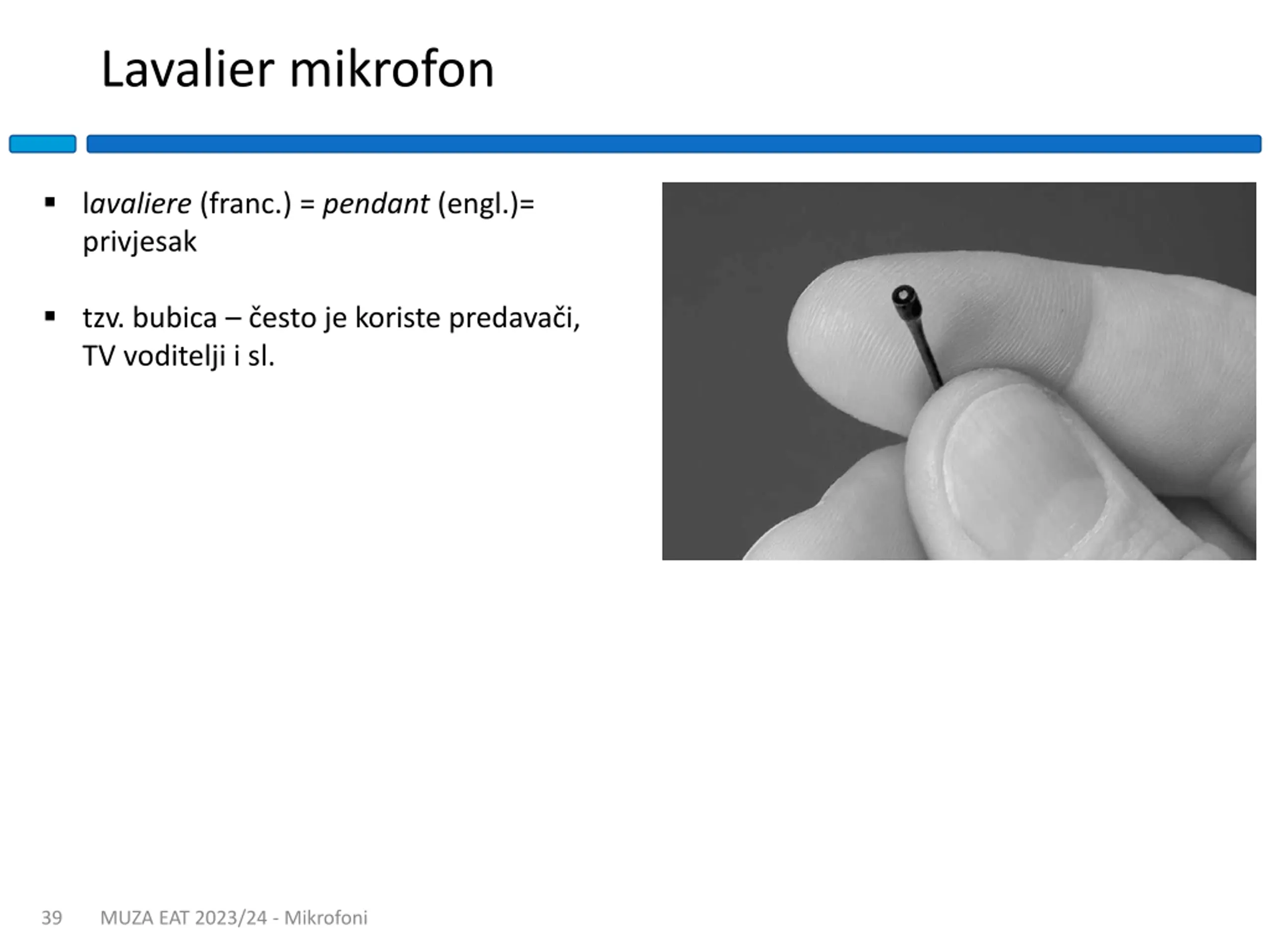

38. Lavalier mikrofon  lavaliere (franc.) = pendant (engl.)= privjesak  tzv. bubica – često je koriste predavači, TV voditelji i sl. 39 MUZA EAT 2023/24 - Mikrofoni

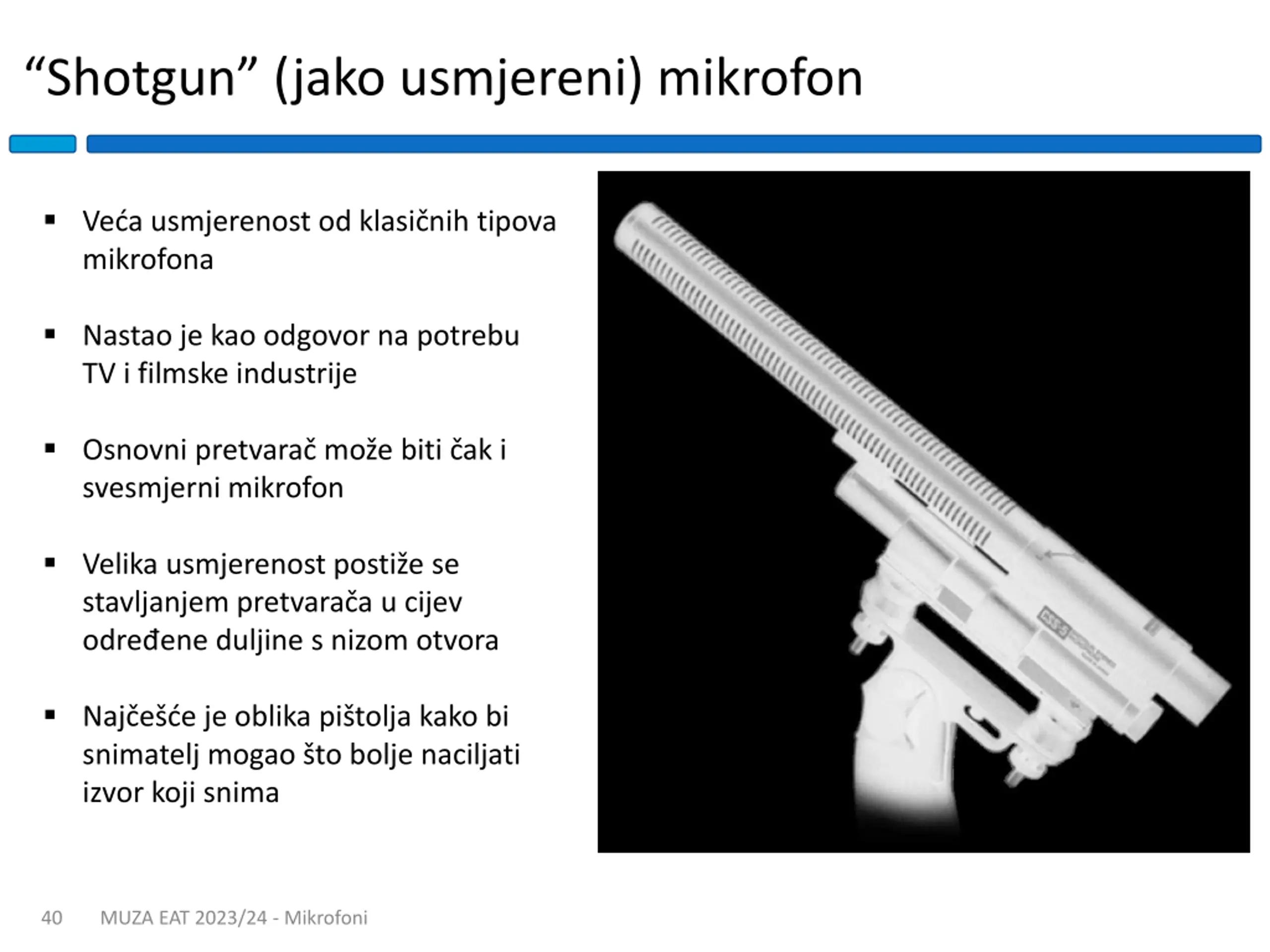

39. “Shotgun” (jako usmjereni) mikrofon  Veća usmjerenost od klasičnih tipova mikrofona  Nastao je kao odgovor na potrebu TV i filmske industrije  Osnovni pretvarač može biti čak i svesmjerni mikrofon  Velika usmjerenost postiže se stavljanjem pretvarača u cijev određene duljine s nizom otvora  Najčešće je oblika pištolja kako bi snimatelj mogao što bolje naciljati izvor koji snima 40 MUZA EAT 2023/24 - Mikrofoni

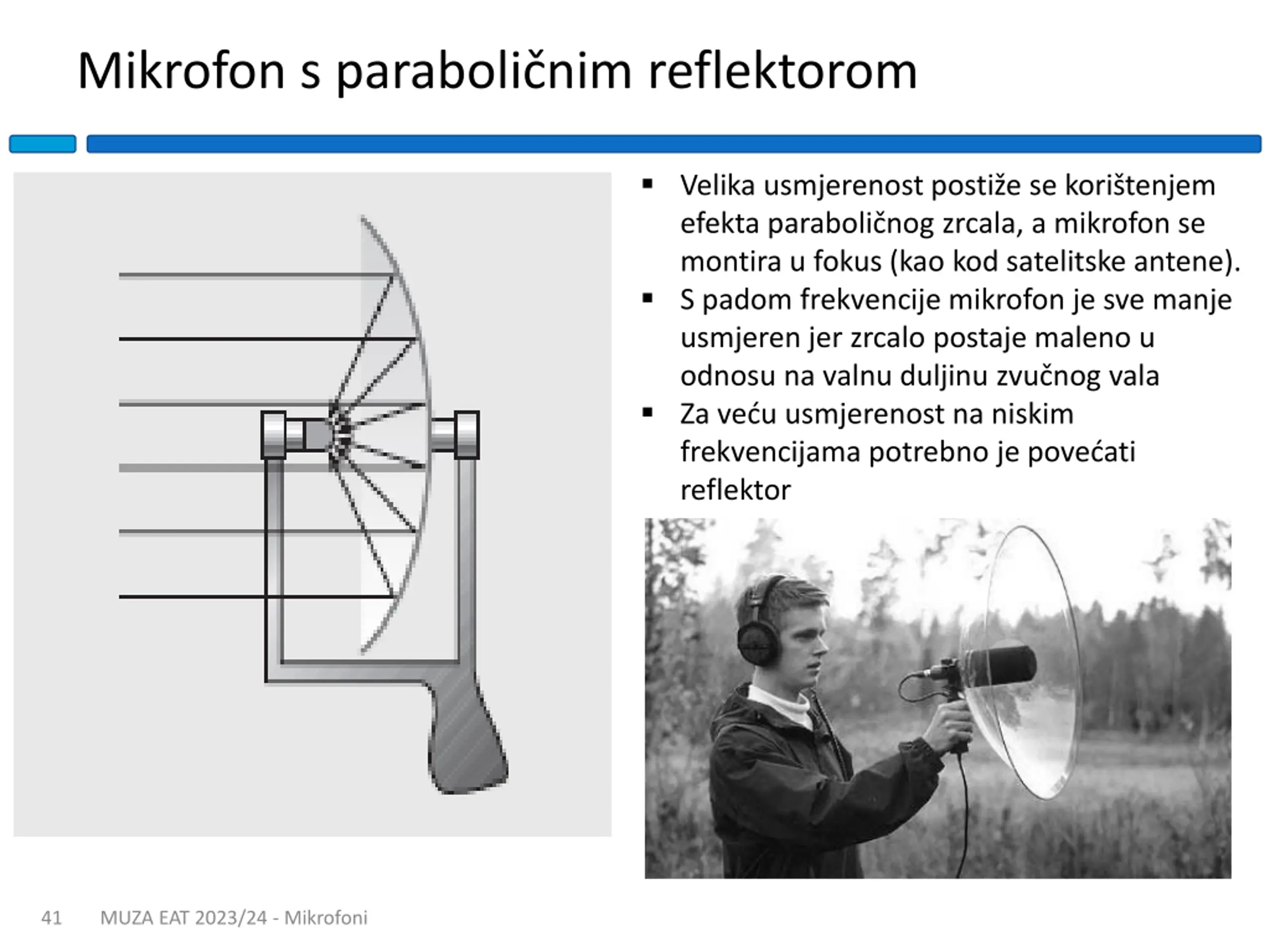

40. Mikrofon s paraboličnim reflektorom  Velika usmjerenost postiže se korištenjem efekta paraboličnog zrcala, a mikrofon se montira u fokus (kao kod satelitske antene).  S padom frekvencije mikrofon je sve manje usmjeren jer zrcalo postaje maleno u odnosu na valnu duljinu zvučnog vala  Za veću usmjerenost na niskim frekvencijama potrebno je povećati reflektor 41 MUZA EAT 2023/24 - Mikrofoni

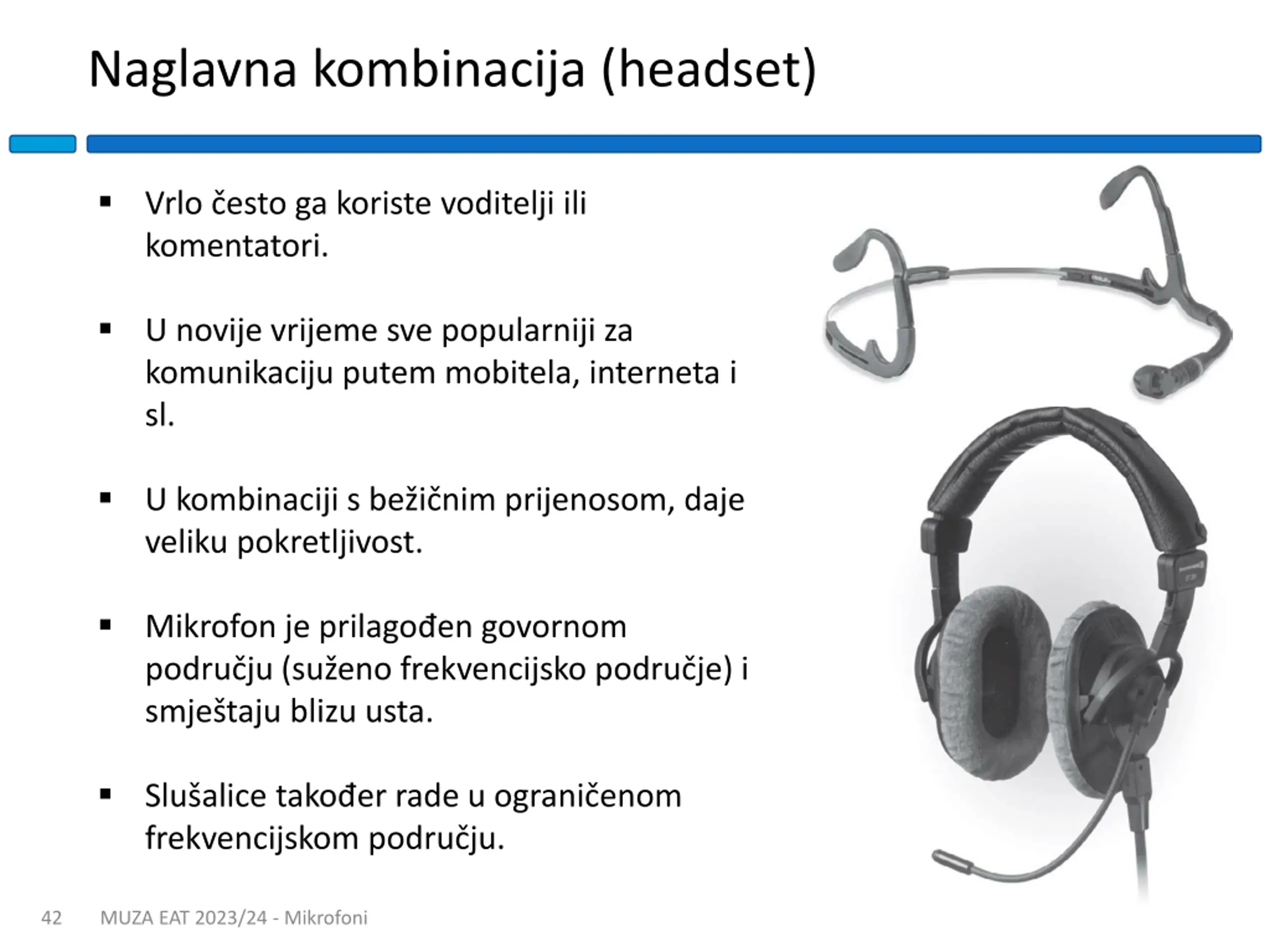

41. Naglavna kombinacija (headset)  Vrlo često ga koriste voditelji ili komentatori.  U novije vrijeme sve popularniji za komunikaciju putem mobitela, interneta i sl.  U kombinaciji s bežičnim prijenosom, daje veliku pokretljivost.  Mikrofon je prilagođen govornom području (suženo frekvencijsko područje) i smještaju blizu usta.  Slušalice također rade u ograničenom frekvencijskom području. 42 MUZA EAT 2023/24 - Mikrofoni

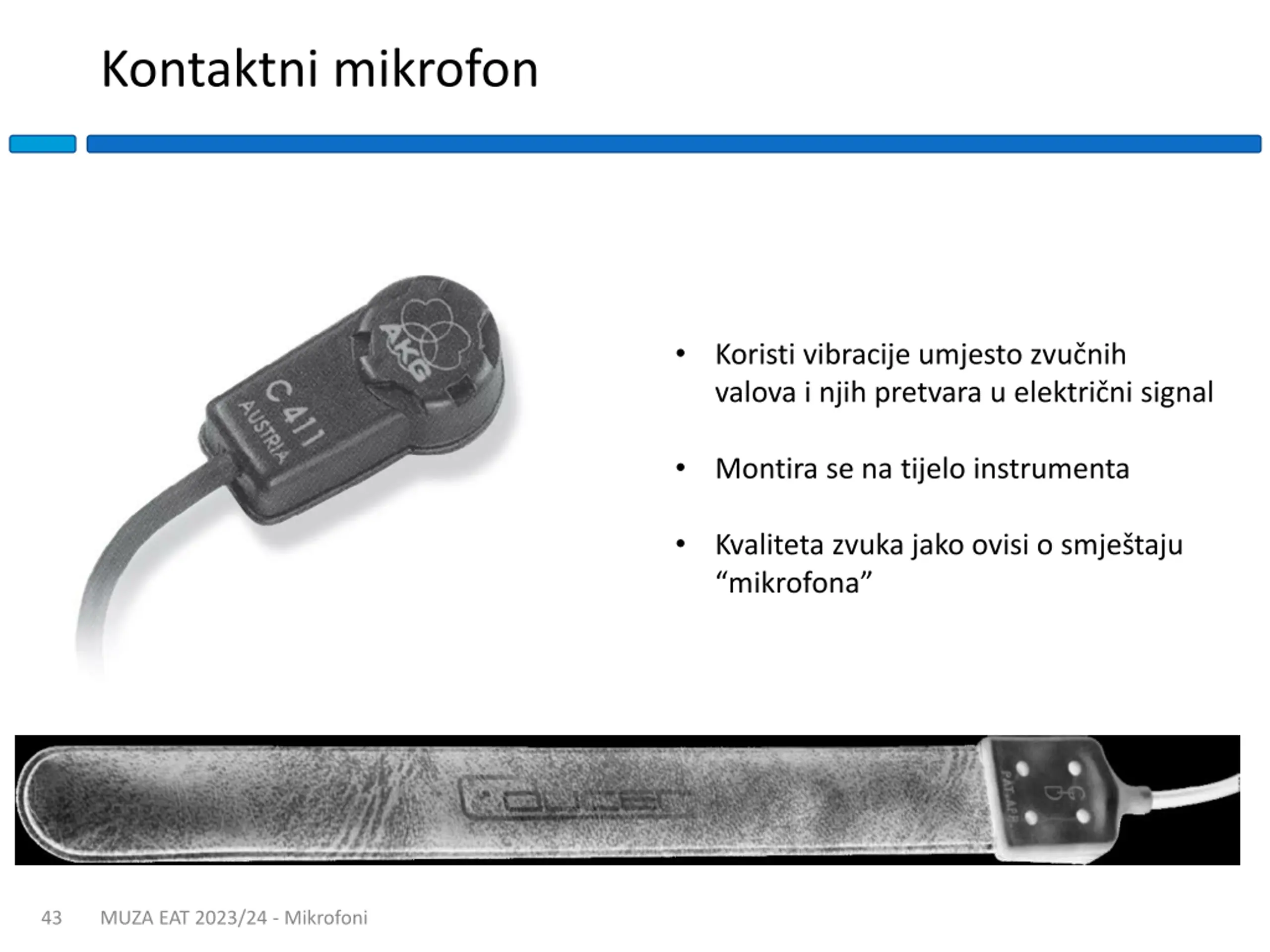

42. Kontaktni mikrofon • Koristi vibracije umjesto zvučnih valova i njih pretvara u električni signal • Montira se na tijelo instrumenta • Kvaliteta zvuka jako ovisi o smještaju “mikrofona” 43 MUZA EAT 2023/24 - Mikrofoni

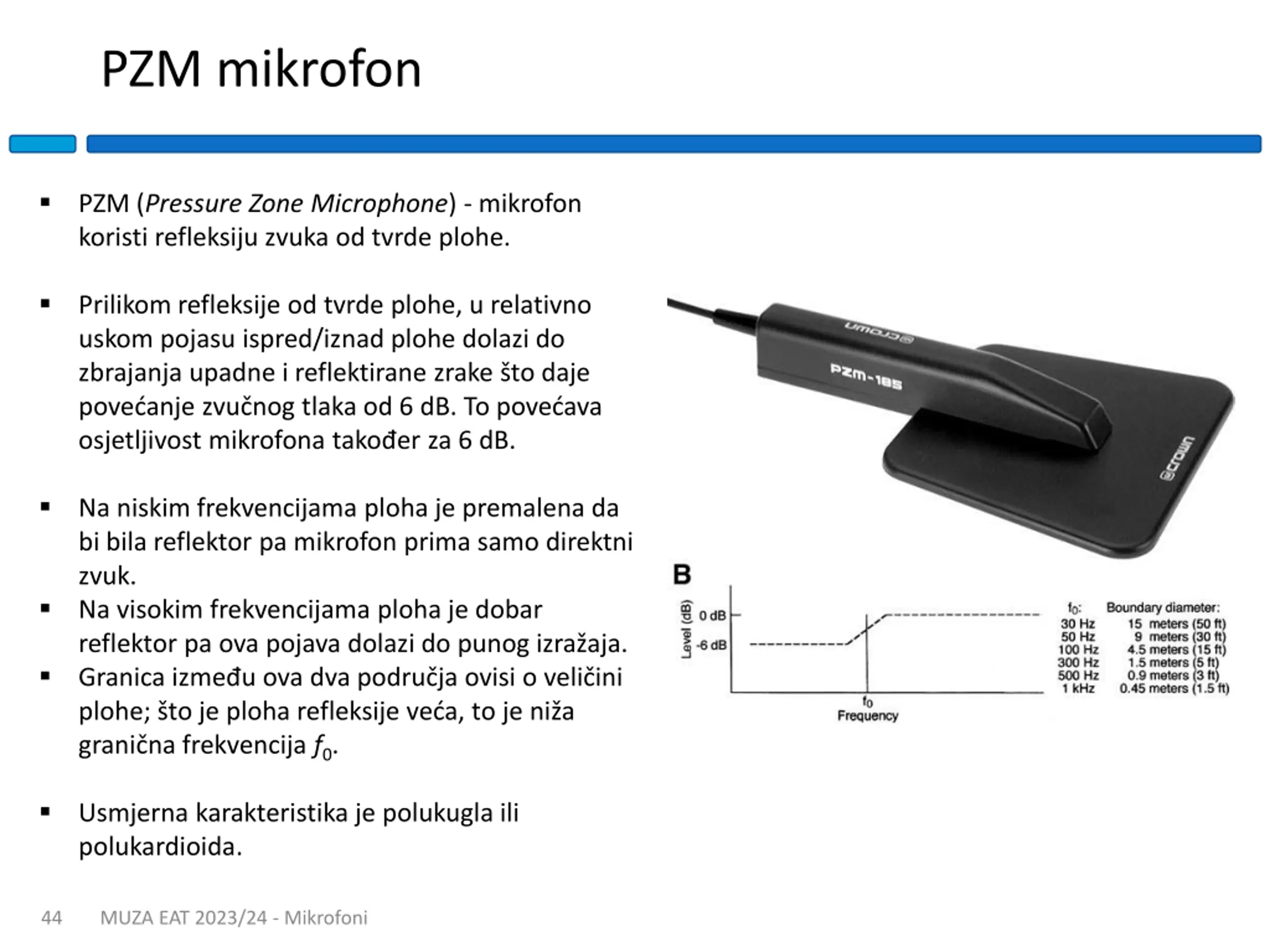

43. PZM mikrofon  PZM (Pressure Zone Microphone) - mikrofon koristi refleksiju zvuka od tvrde plohe.  Prilikom refleksije od tvrde plohe, u relativno uskom pojasu ispred/iznad plohe dolazi do zbrajanja upadne i reflektirane zrake što daje povećanje zvučnog tlaka od 6 dB. To povećava osjetljivost mikrofona također za 6 dB.  Na niskim frekvencijama ploha je premalena da bi bila reflektor pa mikrofon prima samo direktni zvuk. Na visokim frekvencijama ploha je dobar reflektor pa ova pojava dolazi do punog izražaja. Granica između ova dva područja ovisi o veličini plohe; što je ploha refleksije veća, to je niža granična frekvencija f0.    Usmjerna karakteristika je polukugla ili polukardioida. 44 MUZA EAT 2023/24 - Mikrofoni

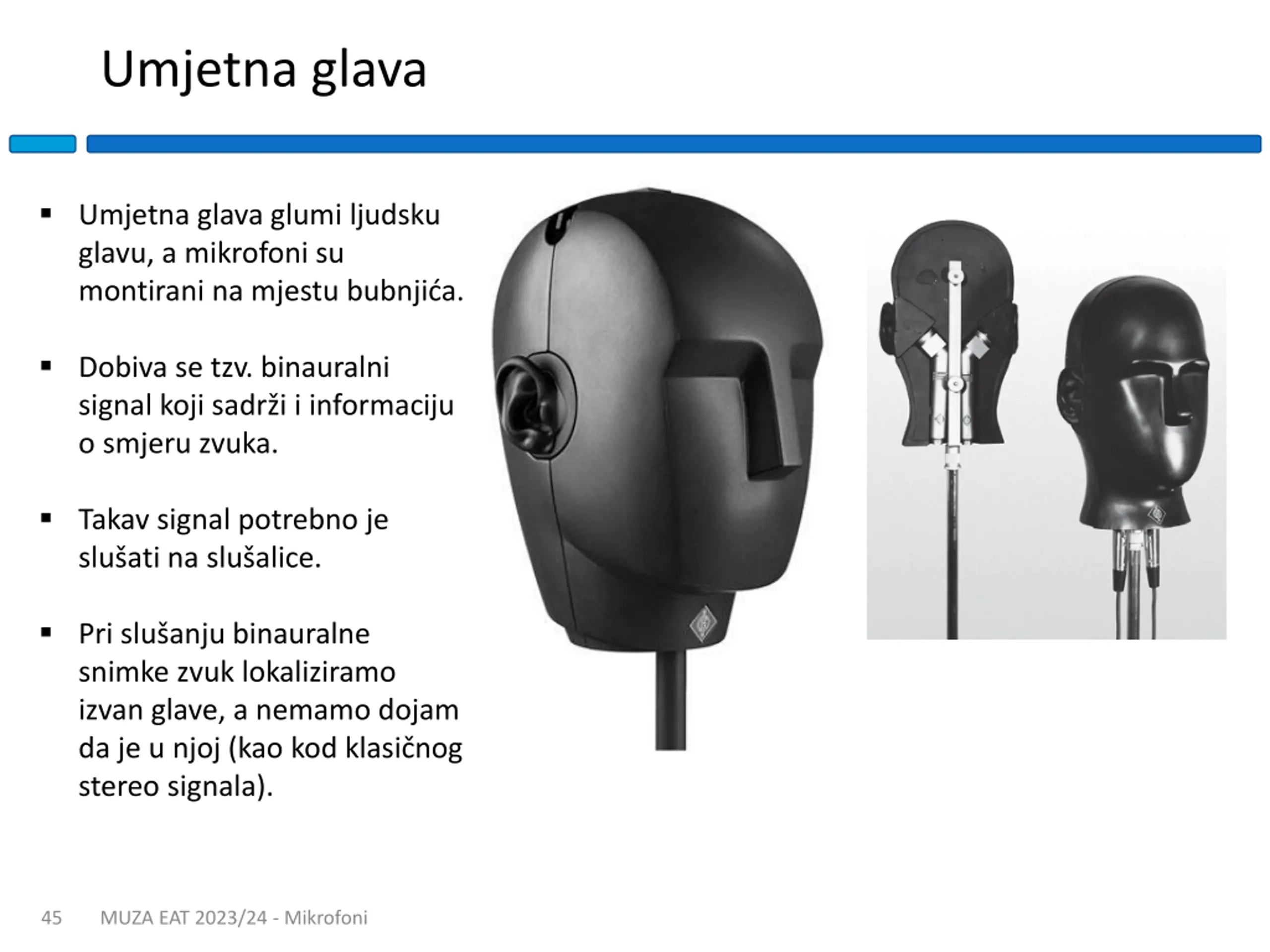

44. Umjetna glava  Umjetna glava glumi ljudsku glavu, a mikrofoni su montirani na mjestu bubnjića.  Dobiva se tzv. binauralni signal koji sadrži i informaciju o smjeru zvuka.  Takav signal potrebno je slušati na slušalice.  Pri slušanju binauralne snimke zvuk lokaliziramo izvan glave, a nemamo dojam da je u njoj (kao kod klasičnog stereo signala). 45 MUZA EAT 2023/24 - Mikrofoni

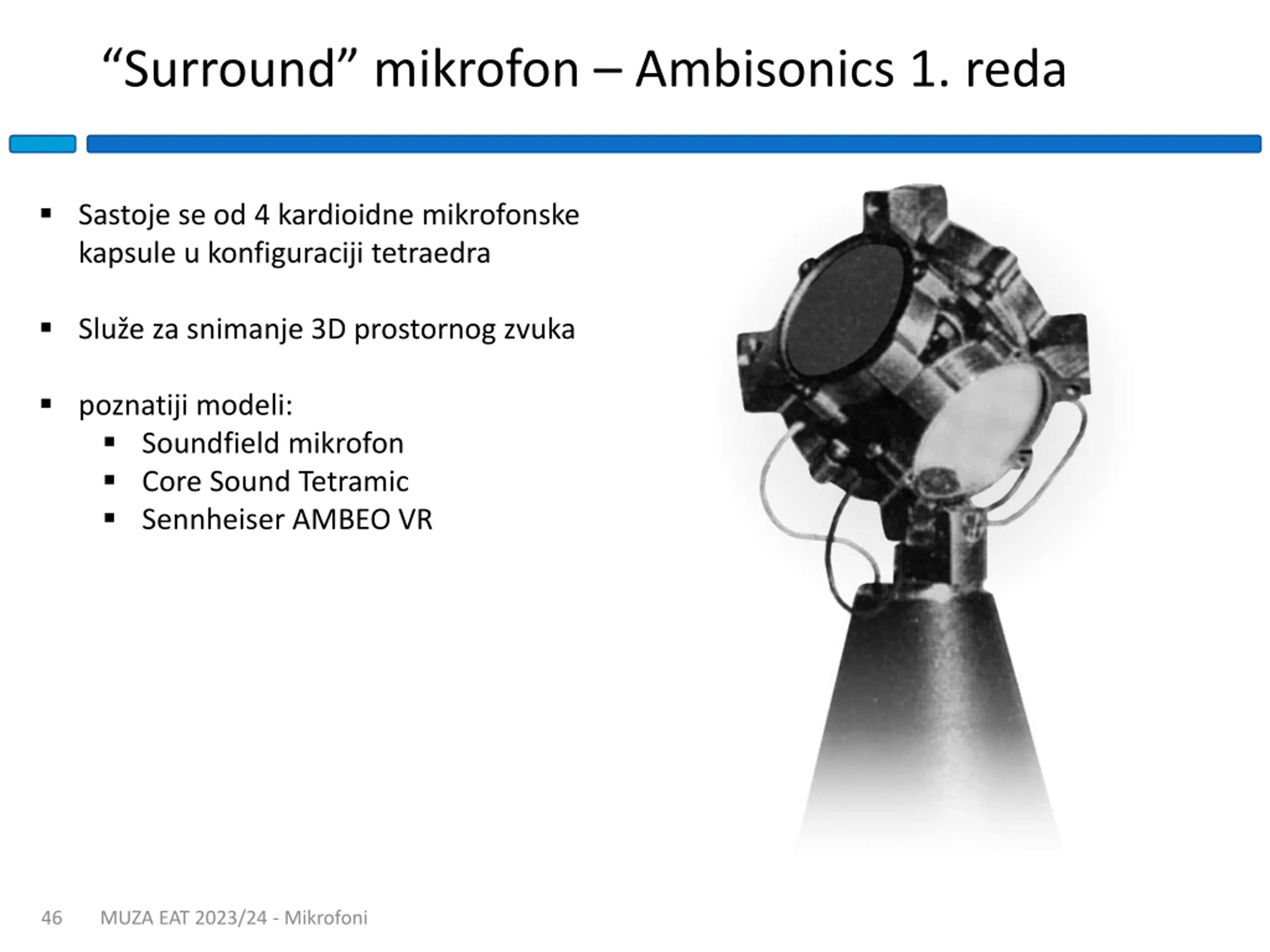

45. “Surround” mikrofon – Ambisonics 1. reda  Sastoje se od 4 kardioidne mikrofonske kapsule u konfiguraciji tetraedra  Služe za snimanje 3D prostornog zvuka  poznatiji modeli:  Soundfield mikrofon  Core Sound Tetramic  Sennheiser AMBEO VR 46 MUZA EAT 2023/24 - Mikrofoni

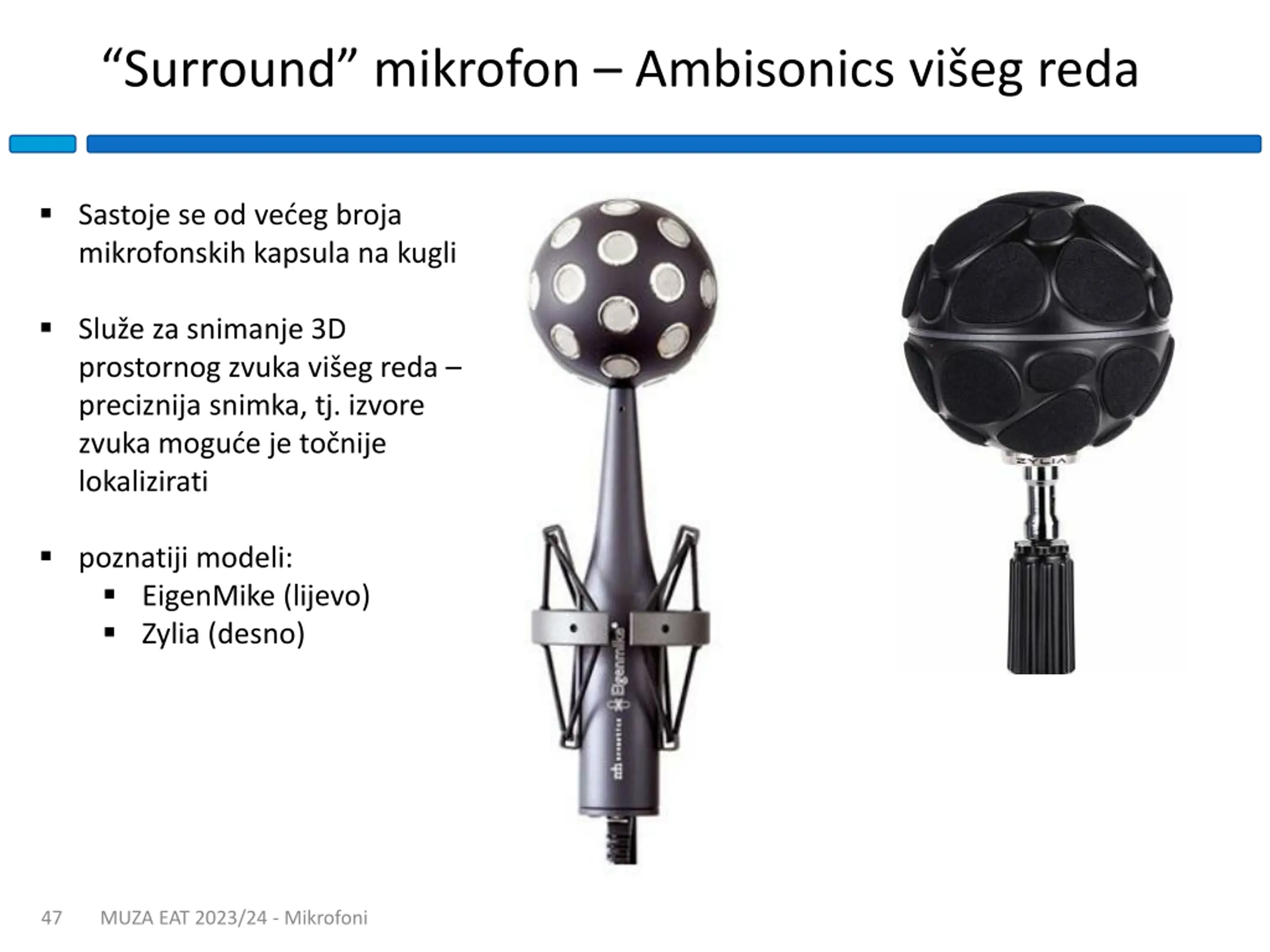

46. “Surround” mikrofon – Ambisonics višeg reda  Sastoje se od većeg broja mikrofonskih kapsula na kugli  Služe za snimanje 3D prostornog zvuka višeg reda – preciznija snimka, tj. izvore zvuka moguće je točnije lokalizirati  poznatiji modeli:  EigenMike (lijevo)  Zylia (desno) 47 MUZA EAT 2023/24 - Mikrofoni

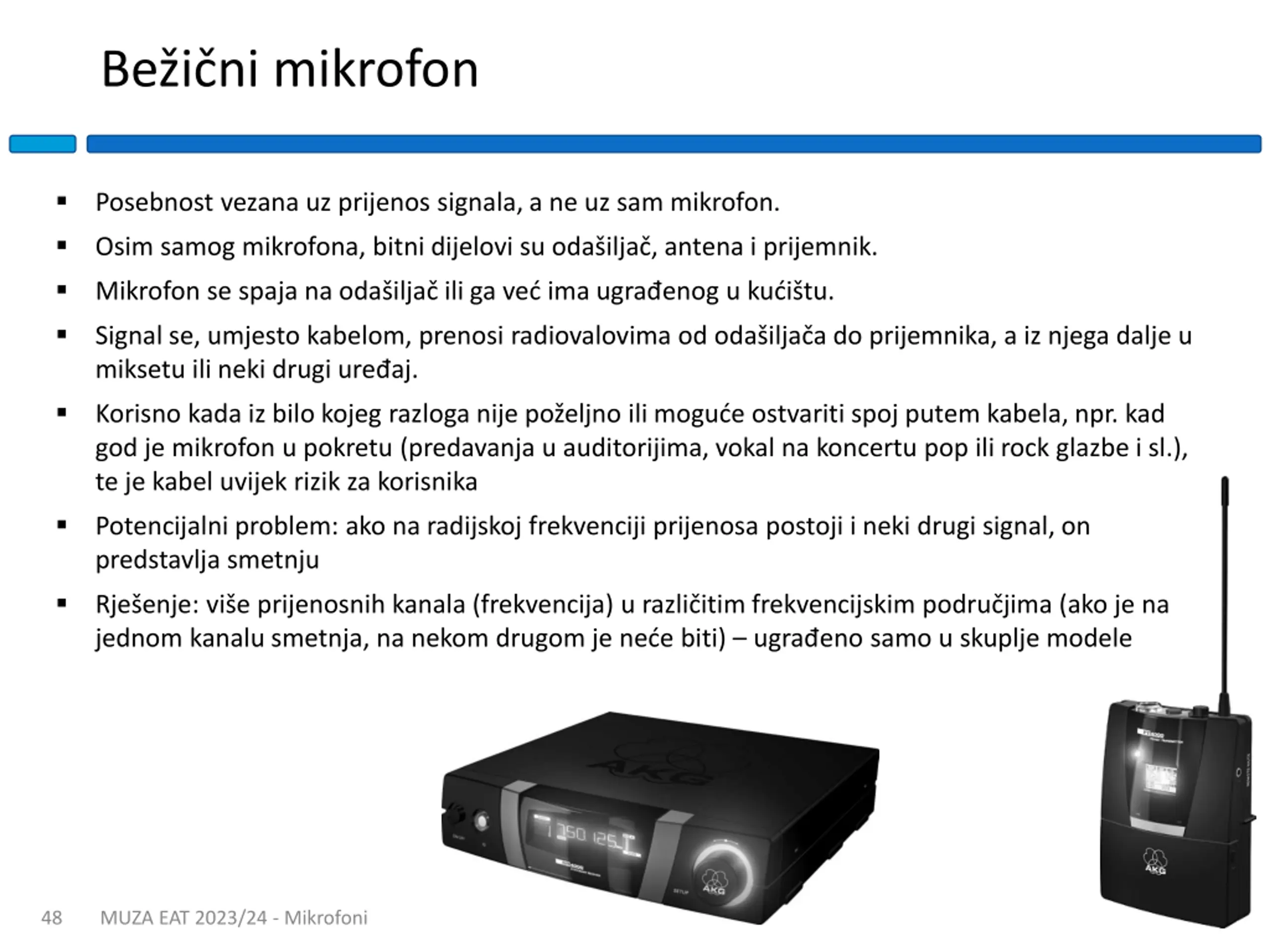

47. Bežični mikrofon     Posebnost vezana uz prijenos signala, a ne uz sam mikrofon. Osim samog mikrofona, bitni dijelovi su odašiljač, antena i prijemnik. Mikrofon se spaja na odašiljač ili ga već ima ugrađenog u kućištu. Signal se, umjesto kabelom, prenosi radiovalovima od odašiljača do prijemnika, a iz njega dalje u miksetu ili neki drugi uređaj.  Korisno kada iz bilo kojeg razloga nije poželjno ili moguće ostvariti spoj putem kabela, npr. kad god je mikrofon u pokretu (predavanja u auditorijima, vokal na koncertu pop ili rock glazbe i sl.), te je kabel uvijek rizik za korisnika  Potencijalni problem: ako na radijskoj frekvenciji prijenosa postoji i neki drugi signal, on predstavlja smetnju  Rješenje: više prijenosnih kanala (frekvencija) u različitim frekvencijskim područjima (ako je na jednom kanalu smetnja, na nekom drugom je neće biti) – ugrađeno samo u skuplje modele 48 MUZA EAT 2023/24 - Mikrofoni
