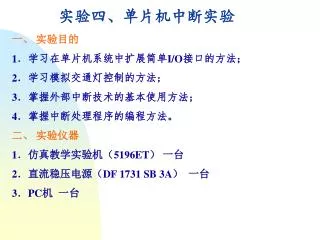

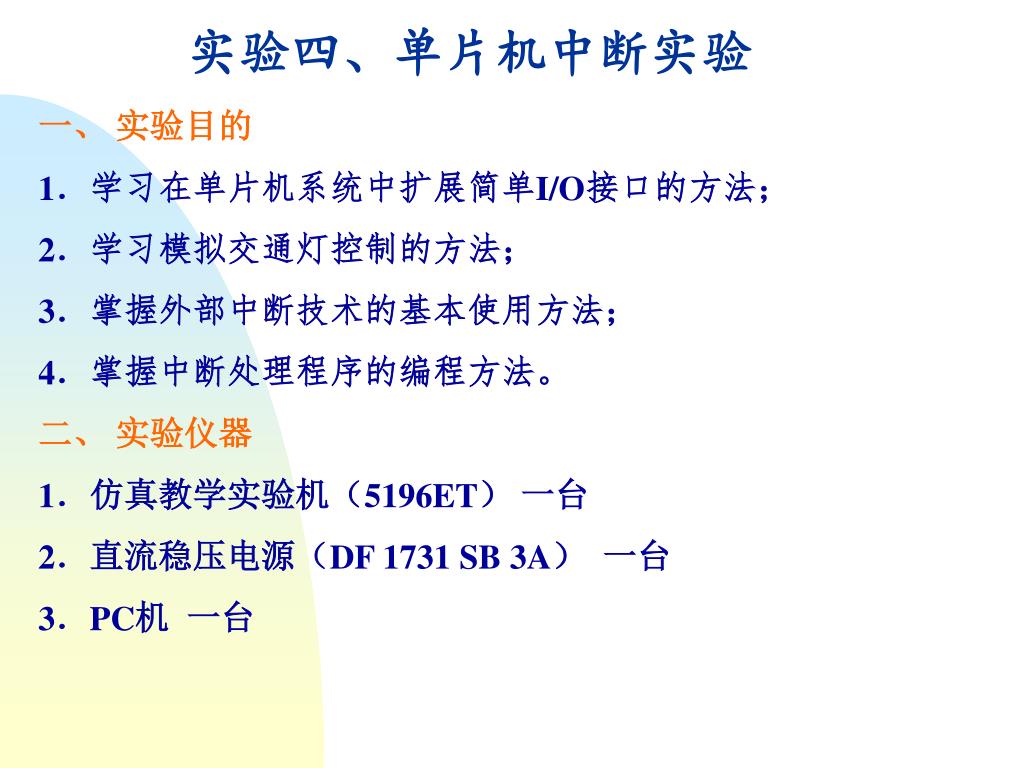

实验四、单片机中断实验 一、实验目的 1．学习在单片机系统中扩展简单I/O接口的方法； 2．学习模拟交通灯控制的方法； 3．掌握外部中断技术的基本使用方法； 4．掌握中断处理程序的编程方法。二、实验仪器 1．仿真教学实验机（5196ET）一台 2．直流稳压电源（DF 1731 SB 3A）一台 3．PC机一台

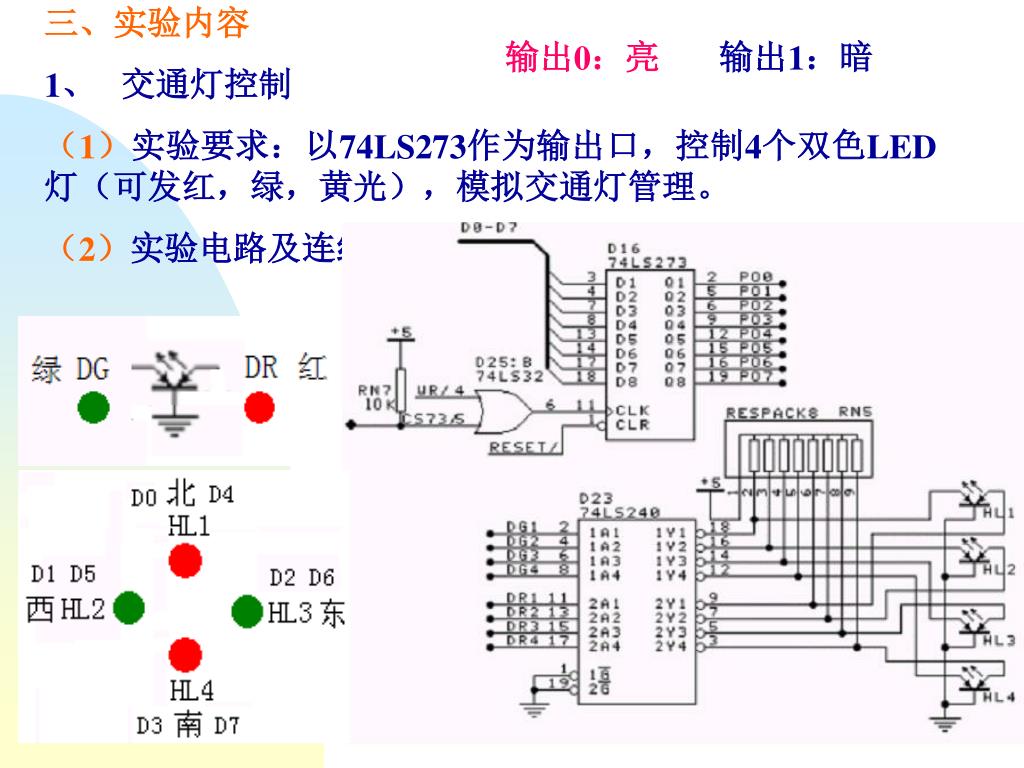

三、实验内容 1、交通灯控制（1）实验要求：以74LS273作为输出口，控制4个双色LED灯（可发红，绿，黄光），模拟交通灯管理。（2）实验电路及连线输出0：亮输出1：暗

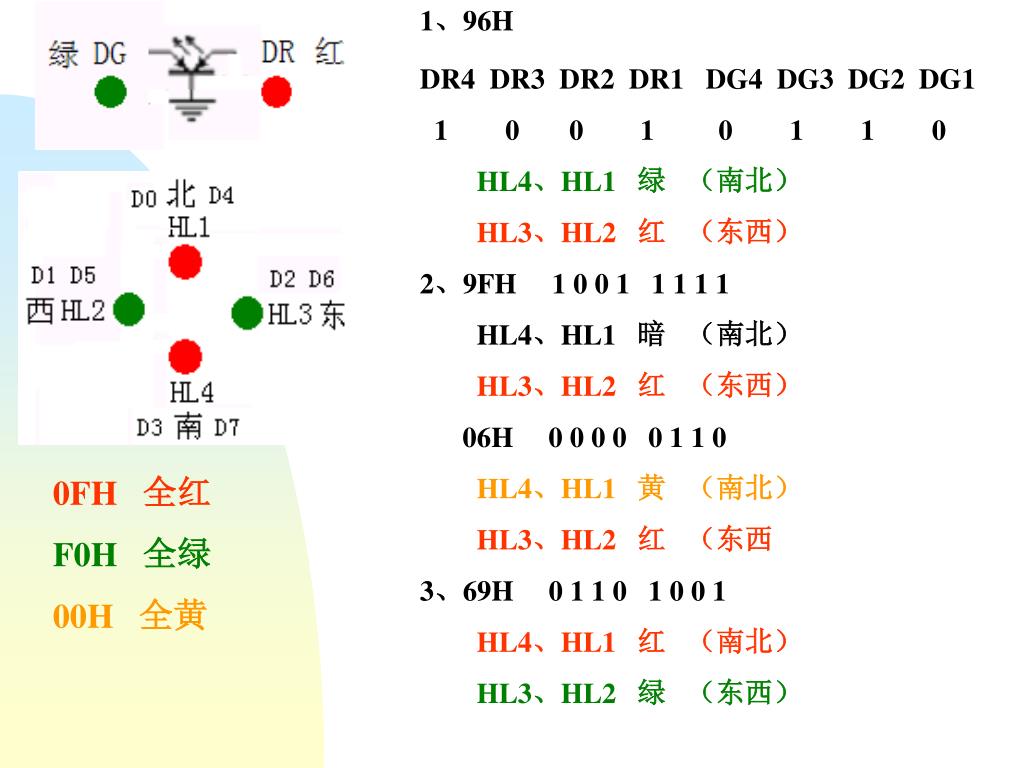

1、96H DR4 DR3 DR2 DR1 DG4 DG3 DG2 DG1 1 0 0 1 0 1 1 0 HL4、HL1 绿（南北） HL3、HL2 红（东西） 2、9FH 1 0 0 1 1 1 1 1 HL4、HL1 暗（南北） HL3、HL2 红（东西） 06H 0 0 0 0 0 1 1 0 HL4、HL1 黄（南北） HL3、HL2 红（东西 3、69H 0 1 1 0 1 0 0 1 HL4、HL1 红（南北） HL3、HL2 绿（东西） 0FH 全红 F0H 全绿 00H 全黄

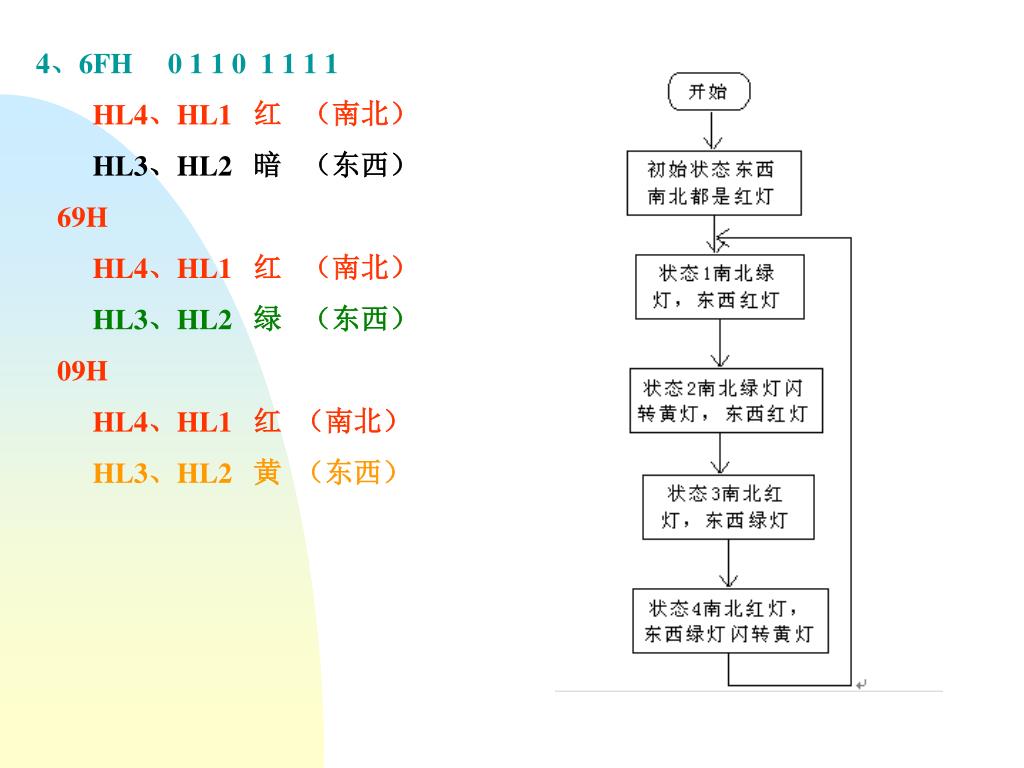

4、6FH 0 1 1 0 1 1 1 1 HL4、HL1 红（南北） HL3、HL2 暗（东西） 69H HL4、HL1 红（南北） HL3、HL2 绿（东西） 09H HL4、HL1 红（南北） HL3、HL2 黄（东西）

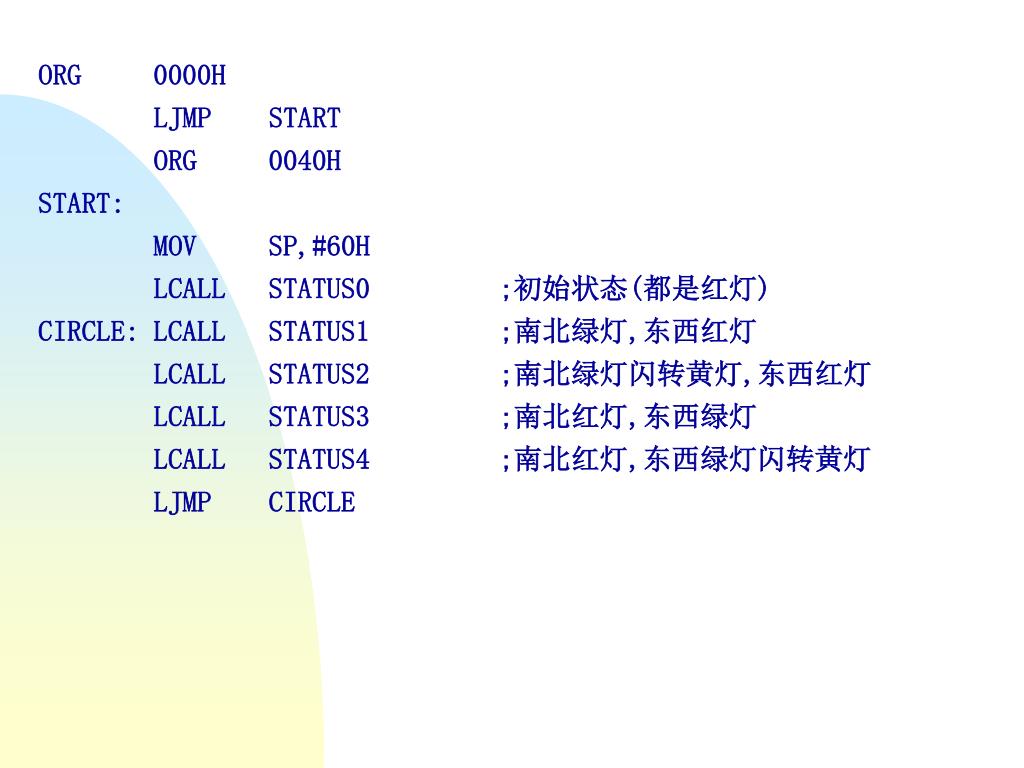

ORG 0000H LJMP START ORG 0040H START: MOV SP,#60H LCALL STATUS0 ;初始状态(都是红灯) CIRCLE: LCALL STATUS1 ;南北绿灯,东西红灯 LCALL STATUS2 ;南北绿灯闪转黄灯,东西红灯 LCALL STATUS3 ;南北红灯,东西绿灯 LCALL STATUS4 ;南北红灯,东西绿灯闪转黄灯 LJMP CIRCLE

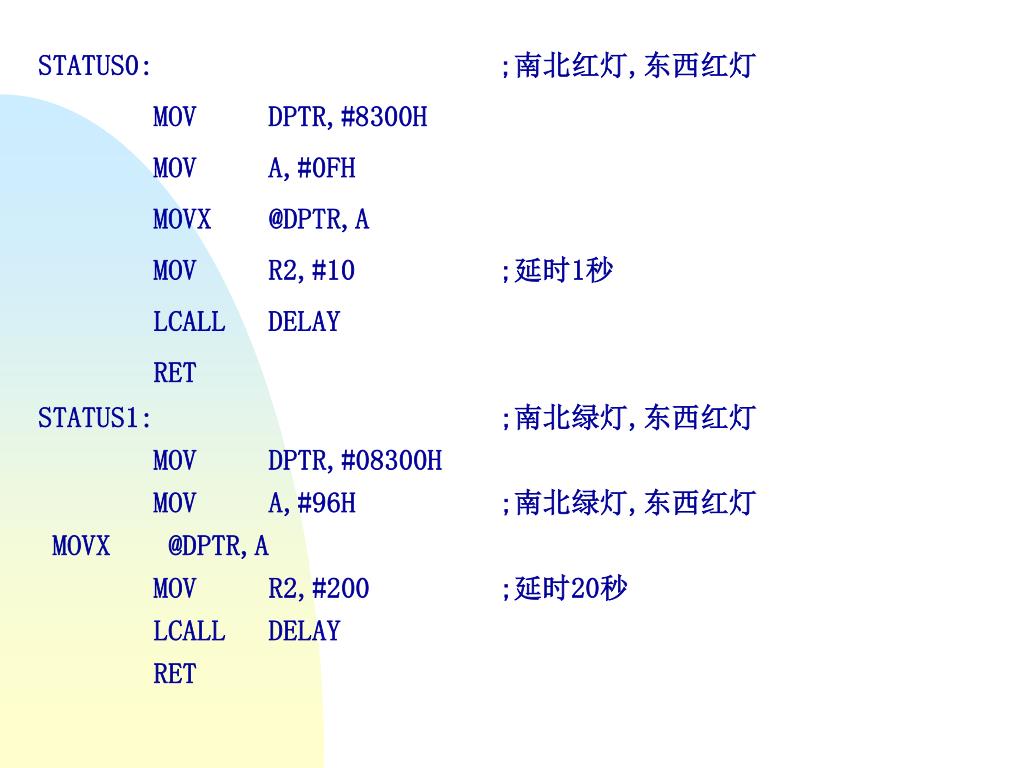

STATUS0: ;南北红灯,东西红灯 MOV DPTR,#8300H MOV A,#0FH MOVX @DPTR,A MOV R2,#10 ;延时1秒 LCALL DELAY RET STATUS1: ;南北绿灯,东西红灯 MOV DPTR,#08300H MOV A,#96H ;南北绿灯,东西红灯 MOVX @DPTR,A MOV R2,#200 ;延时20秒 LCALL DELAY RET

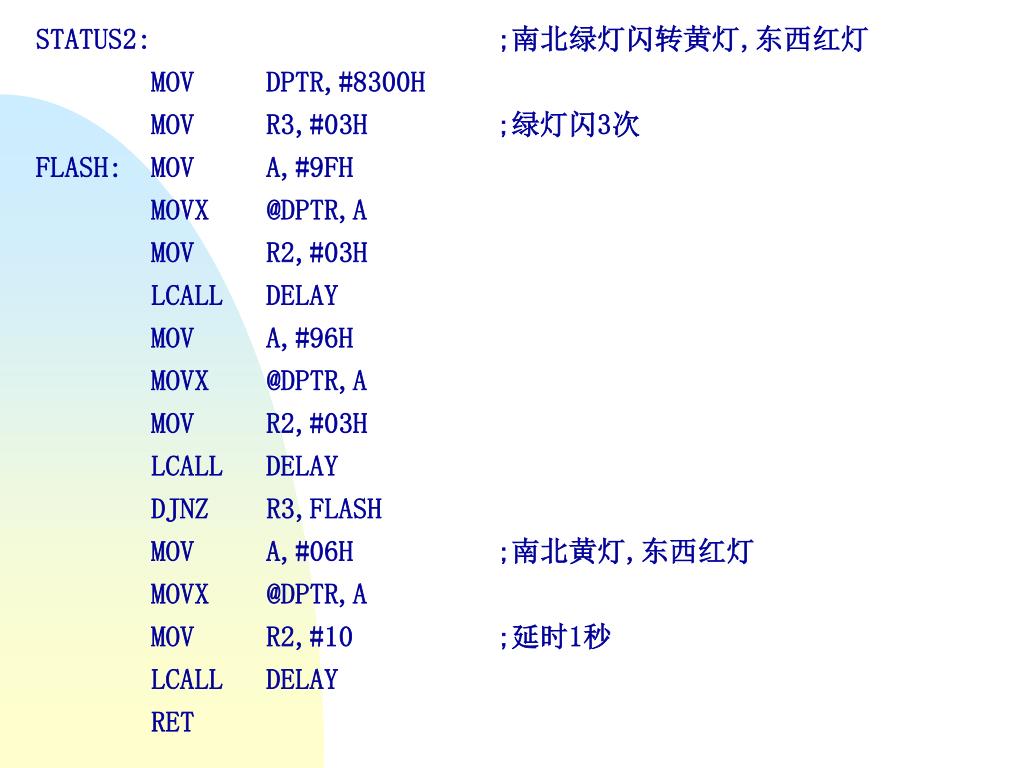

STATUS2: ;南北绿灯闪转黄灯,东西红灯 MOV DPTR,#8300H MOV R3,#03H ;绿灯闪3次 FLASH: MOV A,#9FH MOVX @DPTR,A MOV R2,#03H LCALL DELAY MOV A,#96H MOVX @DPTR,A MOV R2,#03H LCALL DELAY DJNZ R3,FLASH MOV A,#06H ;南北黄灯,东西红灯 MOVX @DPTR,A MOV R2,#10 ;延时1秒 LCALL DELAY RET

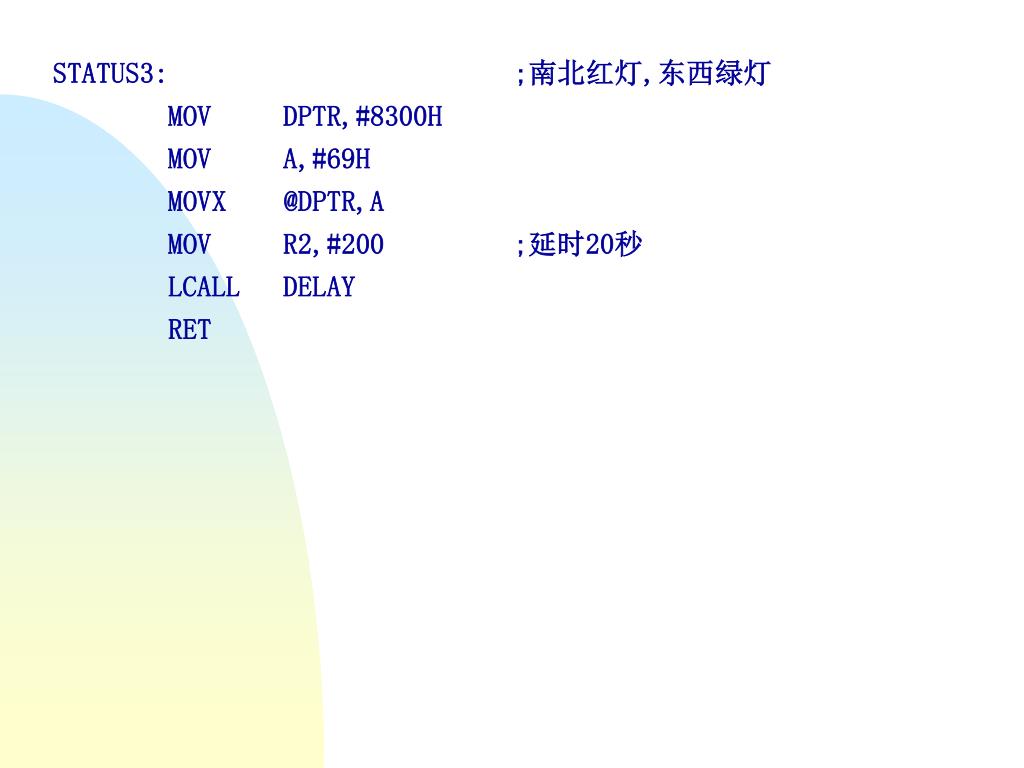

STATUS3: ;南北红灯,东西绿灯 MOV DPTR,#8300H MOV A,#69H MOVX @DPTR,A MOV R2,#200 ;延时20秒 LCALL DELAY RET

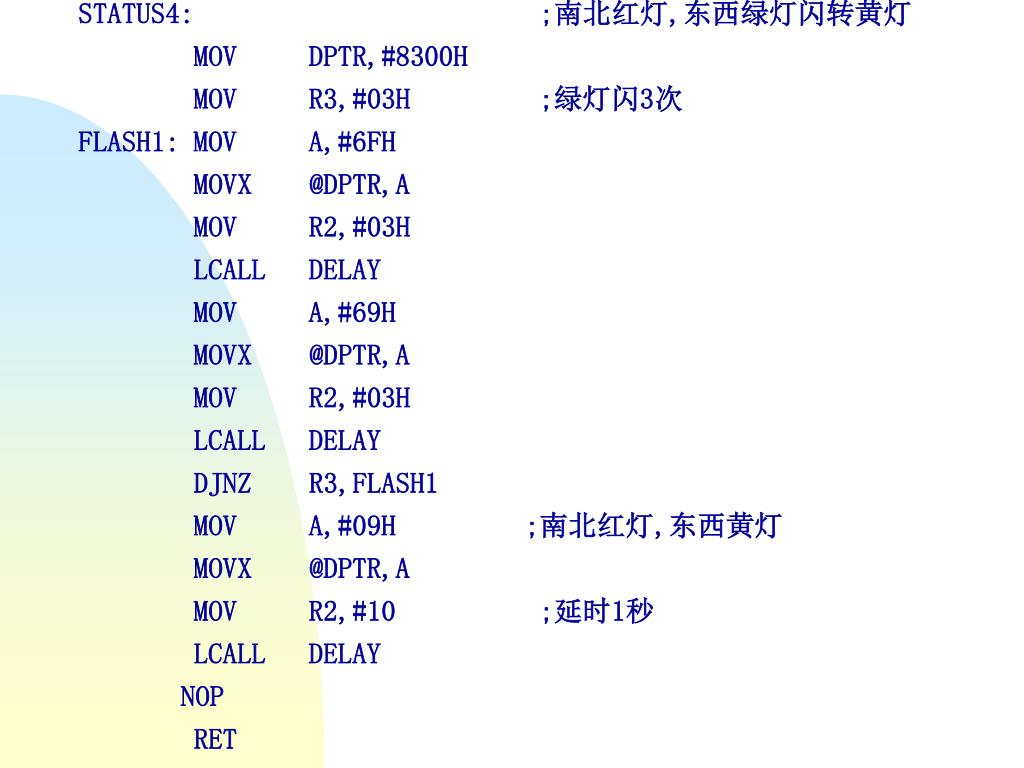

STATUS4: ;南北红灯,东西绿灯闪转黄灯 MOV DPTR,#8300H MOV R3,#03H ;绿灯闪3次 FLASH1: MOV A,#6FH MOVX @DPTR,A MOV R2,#03H LCALL DELAY MOV A,#69H MOVX @DPTR,A MOV R2,#03H LCALL DELAY DJNZ R3,FLASH1 MOV A,#09H ;南北红灯,东西黄灯 MOVX @DPTR,A MOV R2,#10 ;延时1秒 LCALL DELAY NOP RET

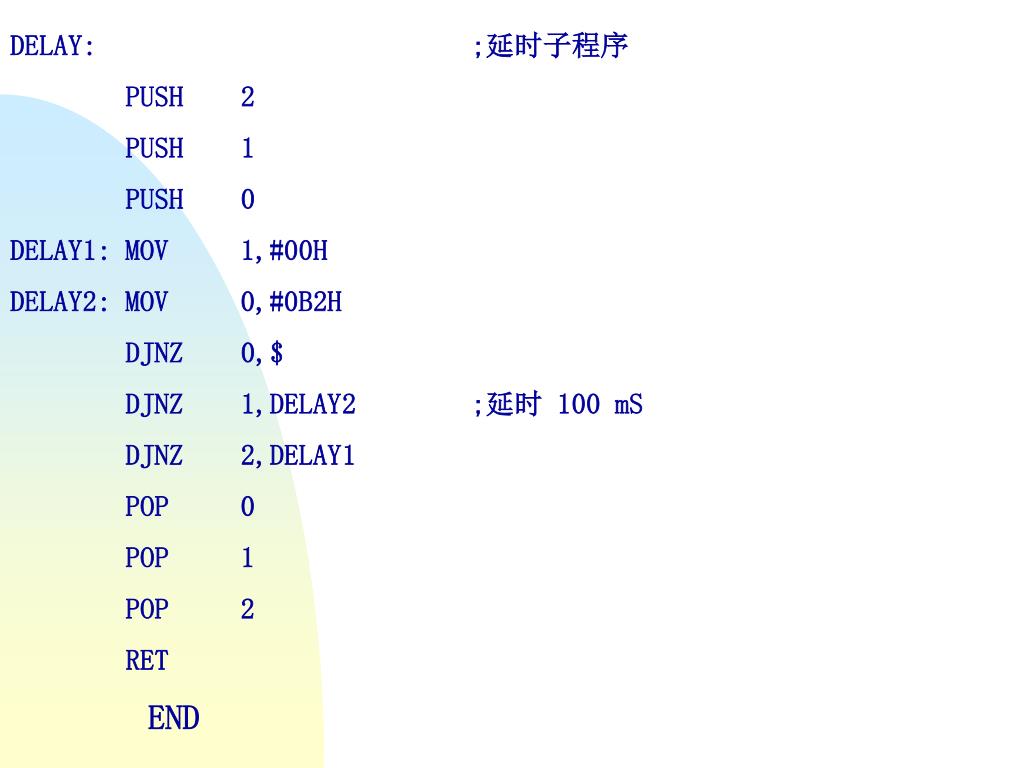

DELAY: ;延时子程序 PUSH 2 PUSH 1 PUSH 0 DELAY1: MOV 1,#00H DELAY2: MOV 0,#0B2H DJNZ 0,$ DJNZ 1,DELAY2 ;延时100 mS DJNZ 2,DELAY1 POP 0 POP 1 POP 2 RET END

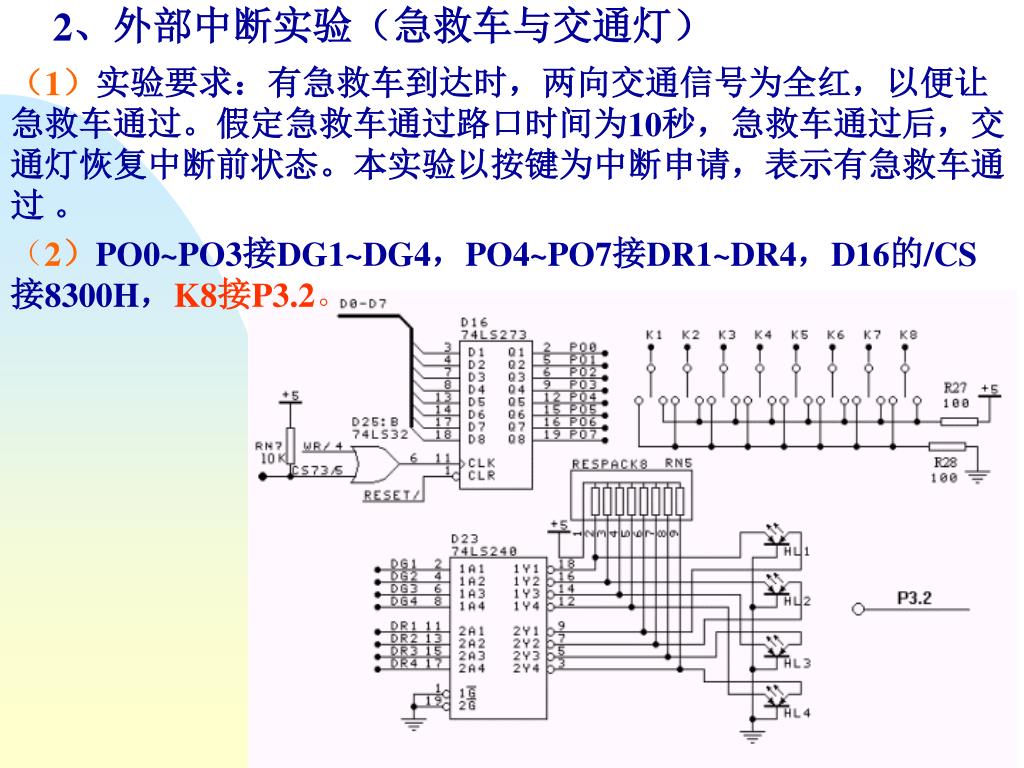

2、外部中断实验（急救车与交通灯） （1）实验要求：有急救车到达时，两向交通信号为全红，以便让急救车通过。假定急救车通过路口时间为10秒，急救车通过后，交通灯恢复中断前状态。本实验以按键为中断申请，表示有急救车通过。（2）PO0~PO3接DG1~DG4，PO4~PO7接DR1~DR4，D16的/CS接8300H，K8接P3.2。

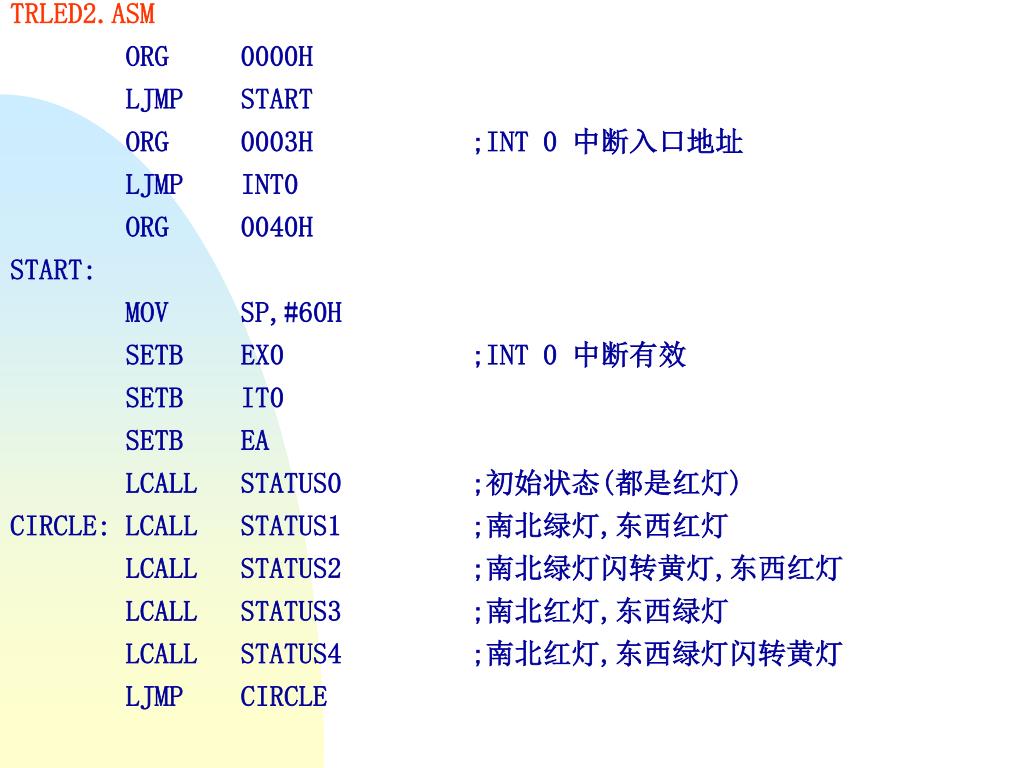

TRLED2.ASM ORG 0000H LJMP START ORG 0003H ;INT 0 中断入口地址 LJMP INT0 ORG 0040H START: MOV SP,#60H SETB EX0 ;INT 0 中断有效 SETB IT0 SETB EA LCALL STATUS0 ;初始状态(都是红灯) CIRCLE: LCALL STATUS1 ;南北绿灯,东西红灯 LCALL STATUS2 ;南北绿灯闪转黄灯,东西红灯 LCALL STATUS3 ;南北红灯,东西绿灯 LCALL STATUS4 ;南北红灯,东西绿灯闪转黄灯 LJMP CIRCLE

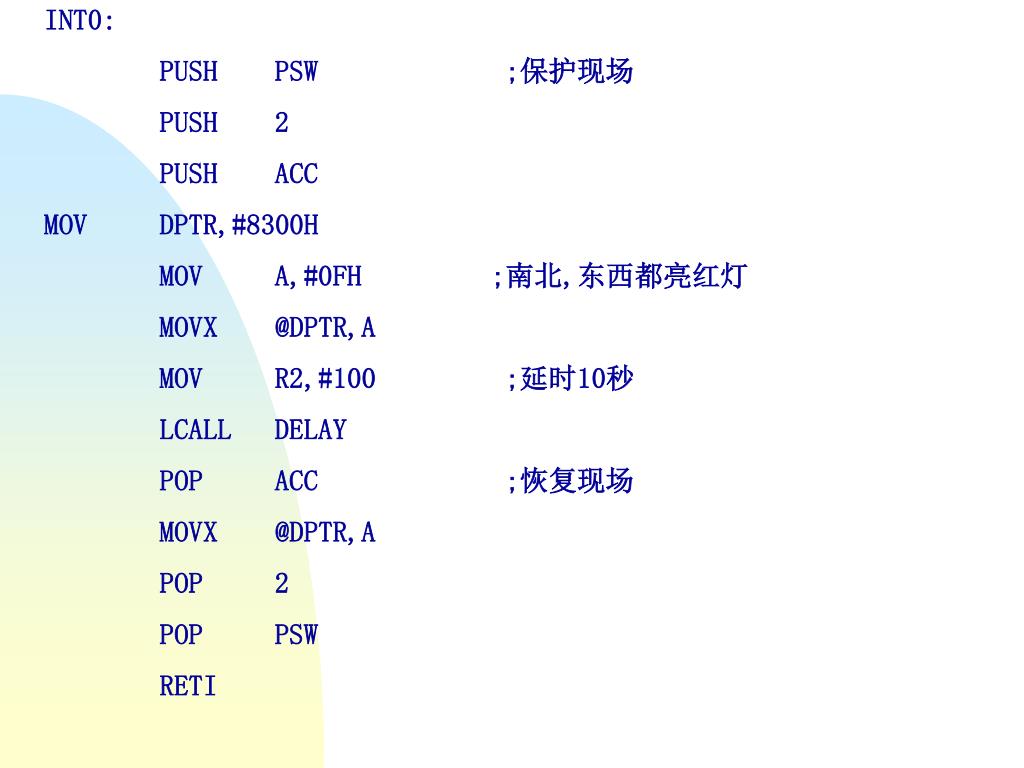

INT0: PUSH PSW ;保护现场 PUSH 2 PUSH ACC MOV DPTR,#8300H MOV A,#0FH ;南北,东西都亮红灯 MOVX @DPTR,A MOV R2,#100 ;延时10秒 LCALL DELAY POP ACC ;恢复现场 MOVX @DPTR,A POP 2 POP PSW RETI

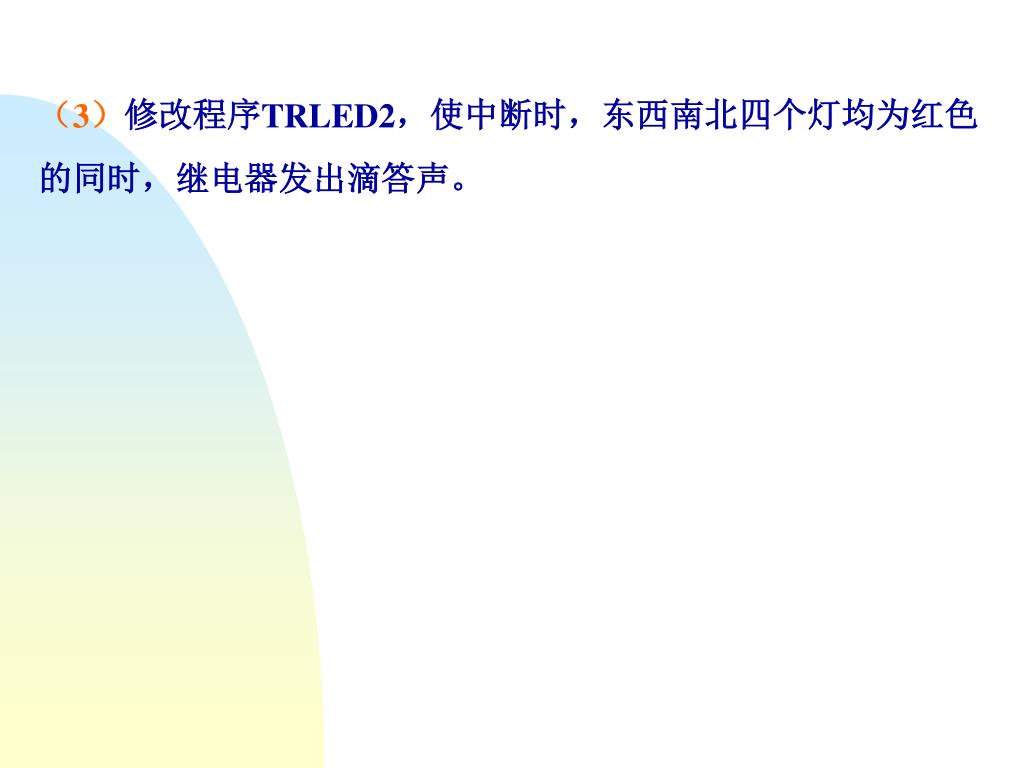

（3）修改程序TRLED2，使中断时，东西南北四个灯均为红色的同时，继电器发出滴答声。（3）修改程序TRLED2，使中断时，东西南北四个灯均为红色的同时，继电器发出滴答声。
