Задачи модернизации комплекса АСОУП с использованием возможностей современных технологий in-memory на платформе SAP HANA Школа передового опыта ПКТБ ЦКИ: «Совершенствование автоматизированных систем организации оперативного управления перевозками в условиях реформирования отрасли» 24-25 июня 2014г. ООО «ОЦРВ»

Содержание • Цели и задачи проекта • Планируемая архитектура • Ожидаемый эффект

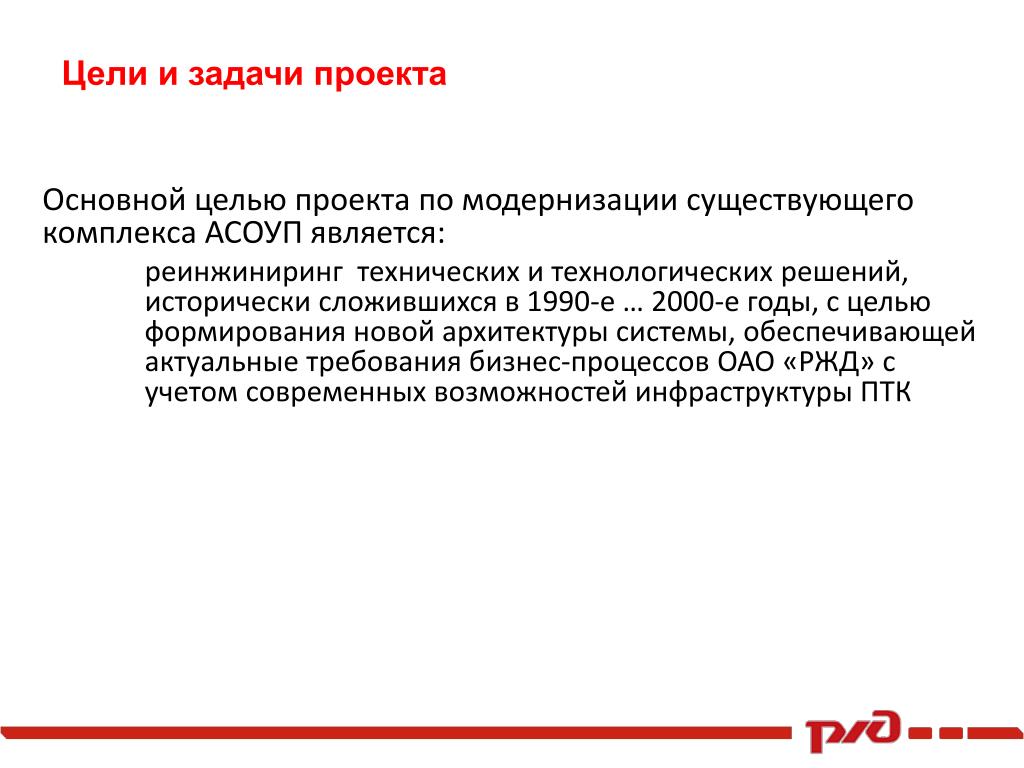

Цели и задачи проекта Основной целью проекта по модернизации существующего комплекса АСОУП является: реинжиниринг технических и технологических решений, исторически сложившихся в 1990-е … 2000-е годы, с целью формирования новой архитектуры системы, обеспечивающей актуальные требования бизнес-процессов ОАО «РЖД» с учетом современных возможностей инфраструктуры ПТК

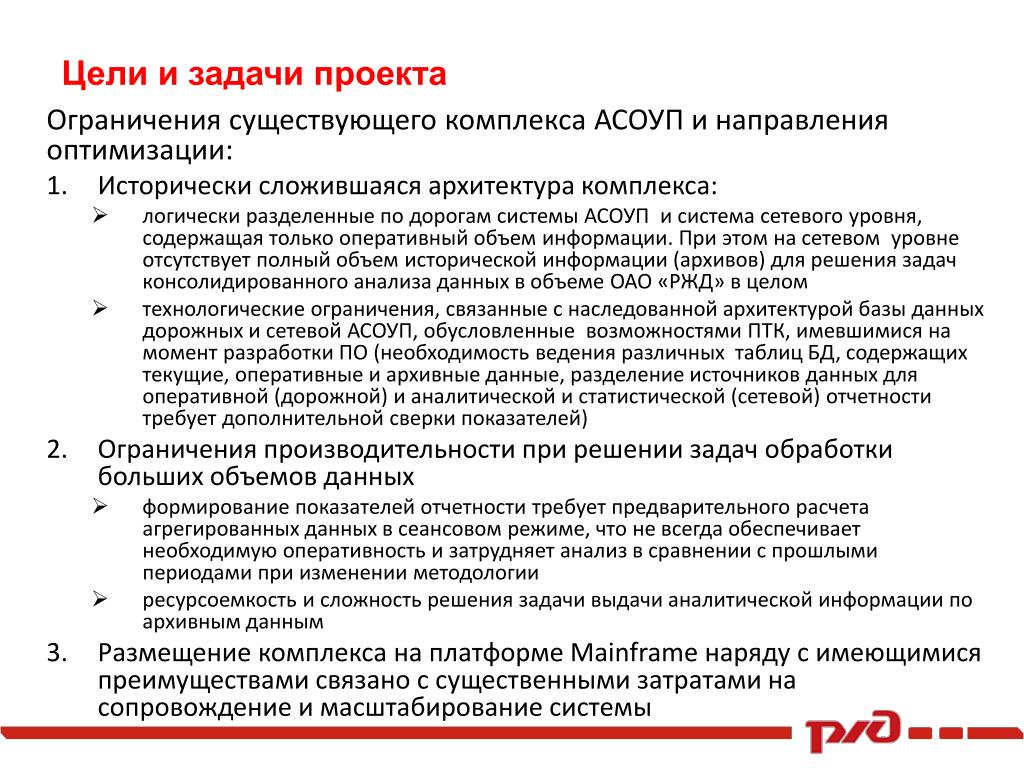

Цели и задачи проекта Ограничения существующего комплекса АСОУП и направления оптимизации: • Исторически сложившаяся архитектура комплекса: • логически разделенные по дорогам системы АСОУП и система сетевого уровня, содержащая только оперативный объем информации. При этом на сетевом уровне отсутствует полный объем исторической информации (архивов) для решения задач консолидированного анализа данных в объеме ОАО «РЖД» в целом • технологические ограничения, связанные с наследованной архитектурой базы данных дорожных и сетевой АСОУП, обусловленные возможностями ПТК, имевшимися на момент разработки ПО (необходимость ведения различных таблиц БД, содержащих текущие, оперативные и архивные данные, разделение источников данных для оперативной (дорожной) и аналитической и статистической (сетевой) отчетности требует дополнительной сверки показателей) • Ограничения производительности при решении задач обработки больших объемов данных • формирование показателей отчетности требует предварительного расчета агрегированных данных в сеансовом режиме, что не всегда обеспечивает необходимую оперативность и затрудняет анализ в сравнении с прошлыми периодами при изменении методологии • ресурсоемкость и сложность решения задачи выдачи аналитической информации по архивным данным • Размещение комплекса на платформе Mainframe наряду с имеющимися преимуществами связано с существенными затратами на сопровождение и масштабирование системы

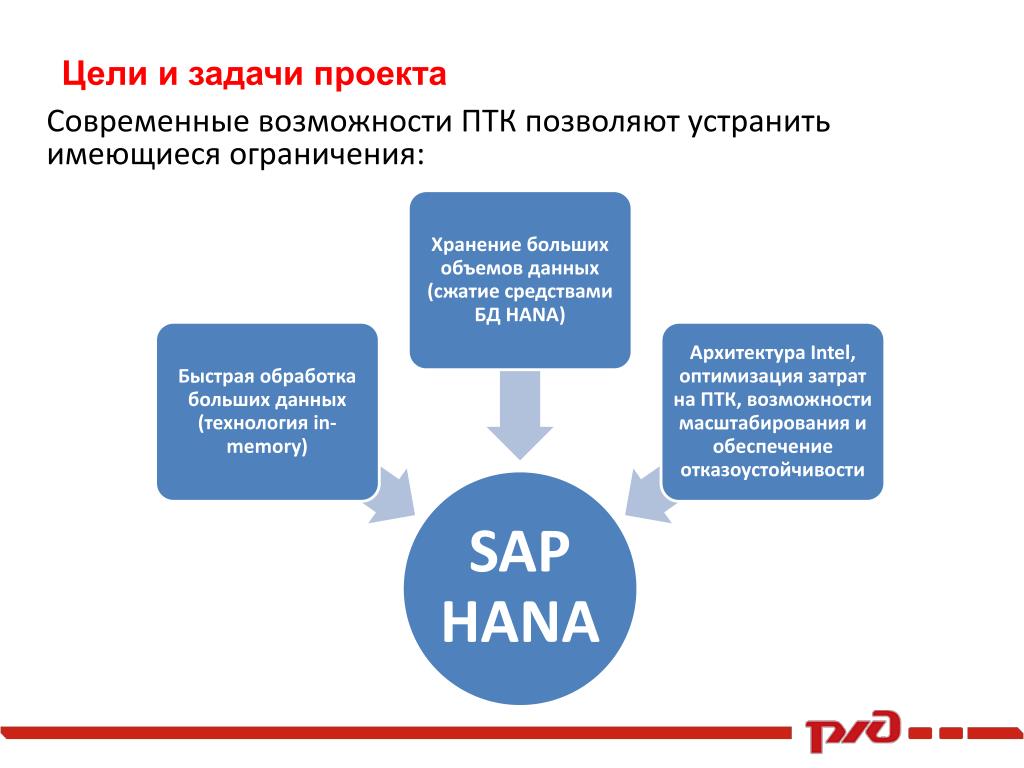

Цели и задачи проекта Современные возможности ПТК позволяют устранить имеющиеся ограничения:

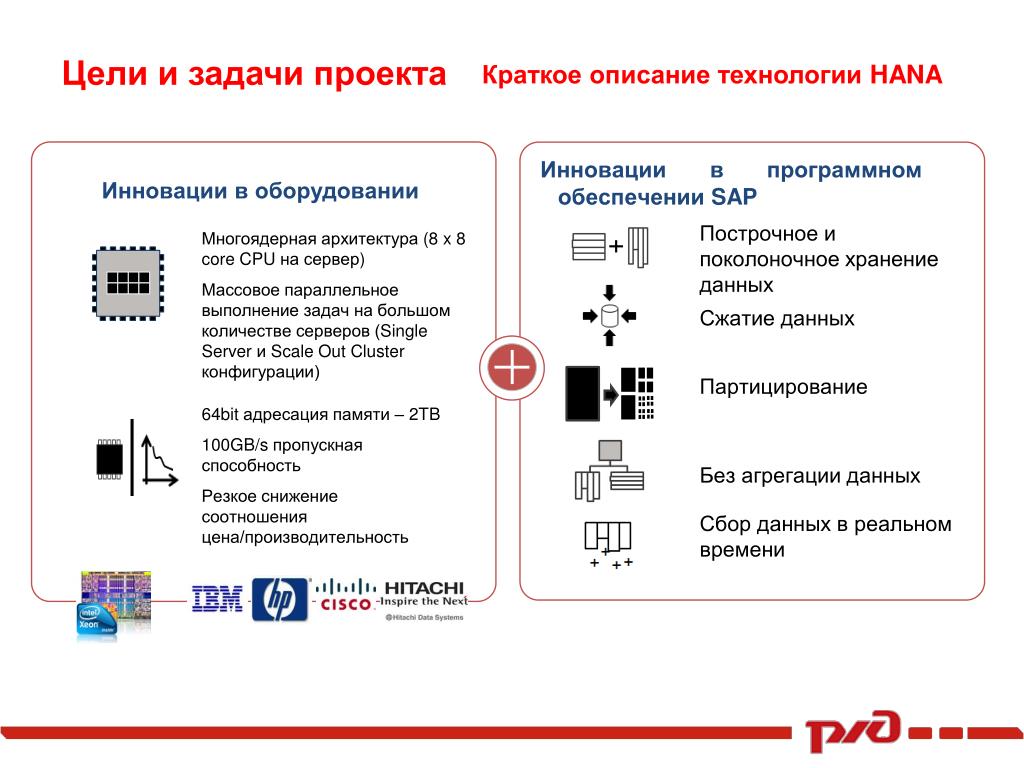

Цели и задачи проекта Краткое описание технологии HANA Инновации в программном обеспечении SAP Инновации в оборудовании Построчное и поколоночное хранение данных Многоядерная архитектура (8 x 8core CPU на сервер) Массовое параллельное выполнение задач на большом количестве серверов (Single Server и Scale Out Cluster конфигурации) Сжатие данных Партицирование 64bit адресация памяти– 2TB 100GB/s пропускная способность Резкое снижение соотношения цена/производительность Без агрегации данных Сбор данных в реальном времени

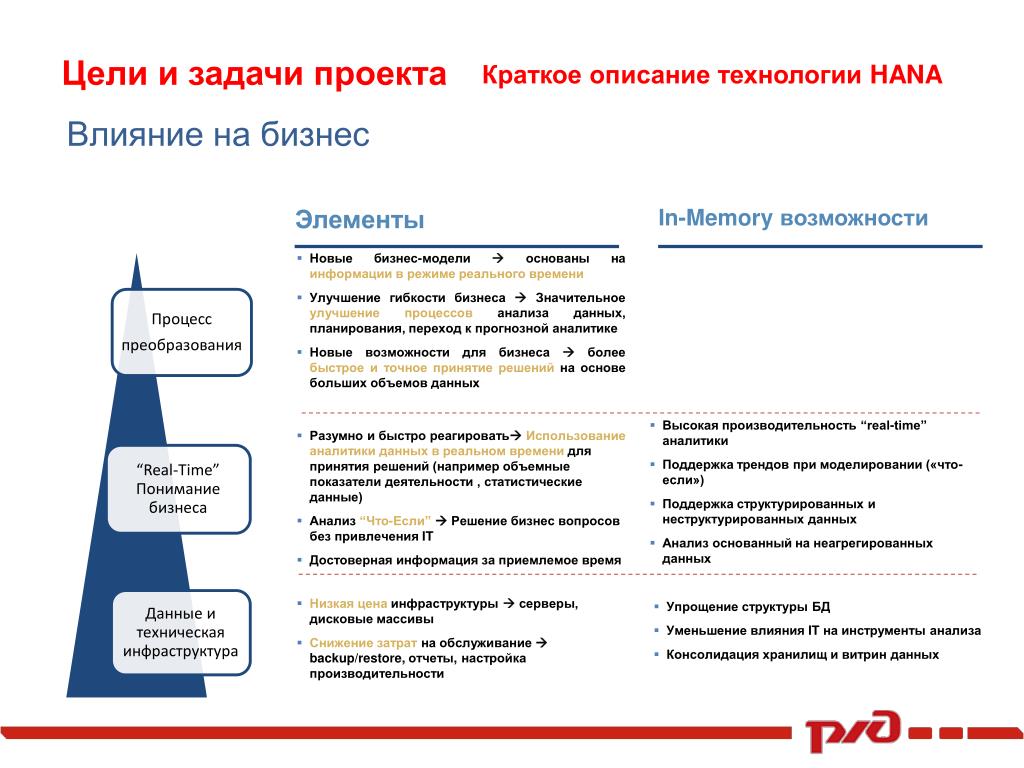

Цели и задачи проекта Краткое описание технологии HANA Влияние на бизнес The Value Blocks Элементы In-Memory возможности • Новые бизнес-модели основаны наинформации в режиме реального времени • Улучшение гибкости бизнеса Значительное улучшение процессов анализа данных, планирования, переход к прогнозной аналитике • Новые возможности для бизнеса  более быстрое и точное принятие решений на основе больших объемов данных • Высокая производительность “real-time” аналитики • Поддержка трендов при моделировании («что-если») • Поддержка структурированных и неструктурированных данных • Анализ основанный на неагрегированных данных • Разумно и быстро реагировать Использование аналитики данных в реальном времени для принятия решений (например объемные показатели деятельности , статистические данные) • Анализ “Что-Если”  Решение бизнес вопросов без привлечения IT • Достоверная информация за приемлемое время • Низкая цена инфраструктуры серверы, дисковые массивы • Снижение затрат на обслуживание  backup/restore, отчеты, настройка производительности • Упрощение структуры БД • Уменьшение влияния IT на инструменты анализа • Консолидация хранилищ и витрин данных

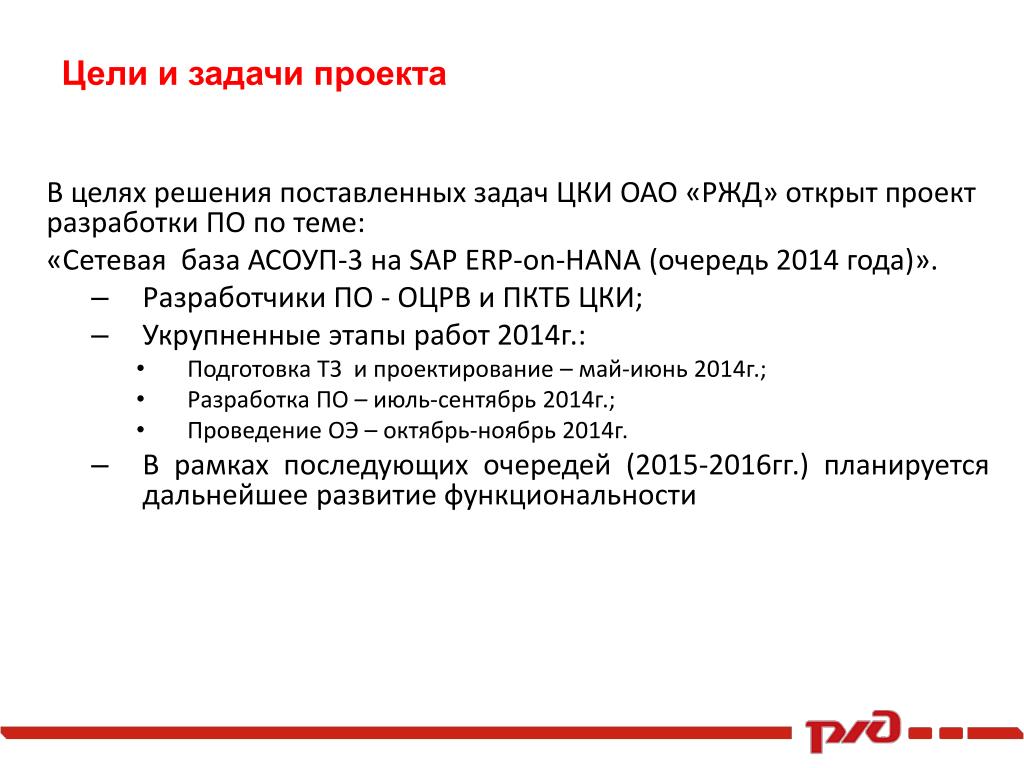

Цели и задачи проекта В целях решения поставленных задач ЦКИ ОАО «РЖД» открыт проект разработки ПО по теме: «Сетевая база АСОУП-3 на SAP ERP-on-HANA (очередь 2014 года)». • Разработчики ПО - ОЦРВ и ПКТБ ЦКИ; • Укрупненные этапы работ 2014г.: • Подготовка ТЗ и проектирование – май-июнь 2014г.; • Разработка ПО – июль-сентябрь 2014г.; • Проведение ОЭ – октябрь-ноябрь 2014г. • В рамках последующих очередей (2015-2016гг.) планируется дальнейшее развитие функциональности

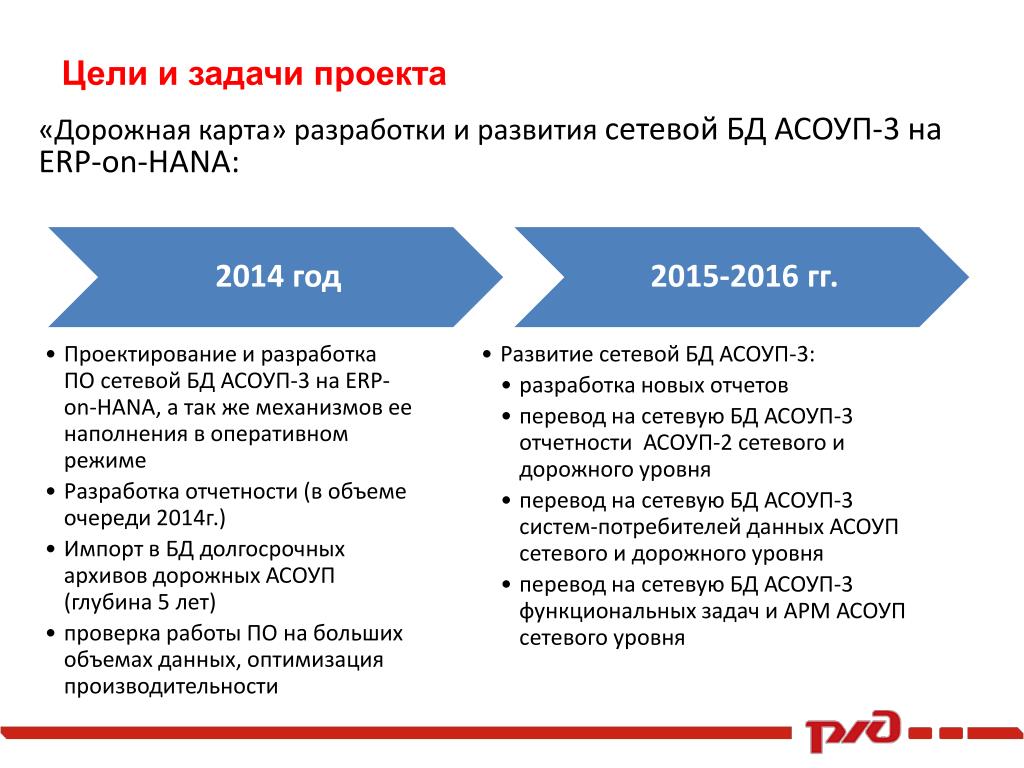

Цели и задачи проекта «Дорожная карта» разработки и развития сетевой БД АСОУП-3 на ERP-on-HANA:

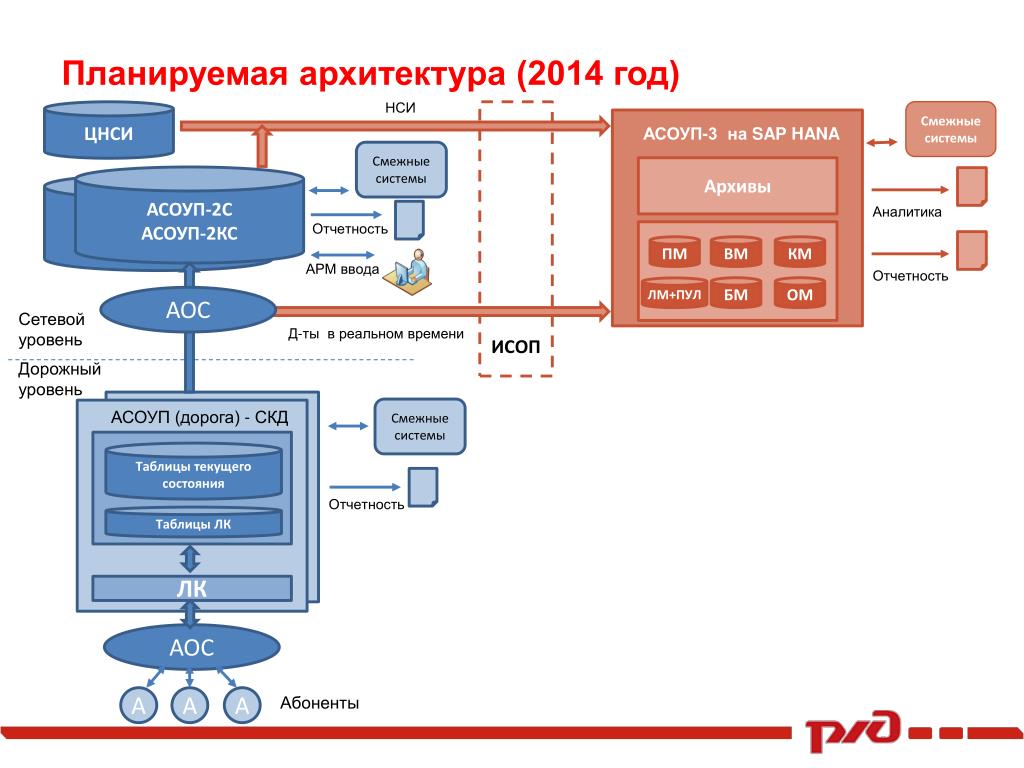

Планируемая архитектура (2014 год) НСИ ЦНСИ ИСОП Смежные системы АСОУП-3 на SAP HANA Архивы АСОУП-2С АСОУП-2КС АСОУП-2С АСОУП-2КС Аналитика ПМ ВМ КМ АРМ ввода Отчетность БМ ОМ ЛМ+ПУЛ Смежные системы Смежные системы АОС Сетевой уровень Д-ты в реальном времени Дорожный уровень Отчетность Отчетность АСОУП (дорога) - СКД Таблицы текущего состояния Таблицы ЛК ЛК АОС Абоненты А А А

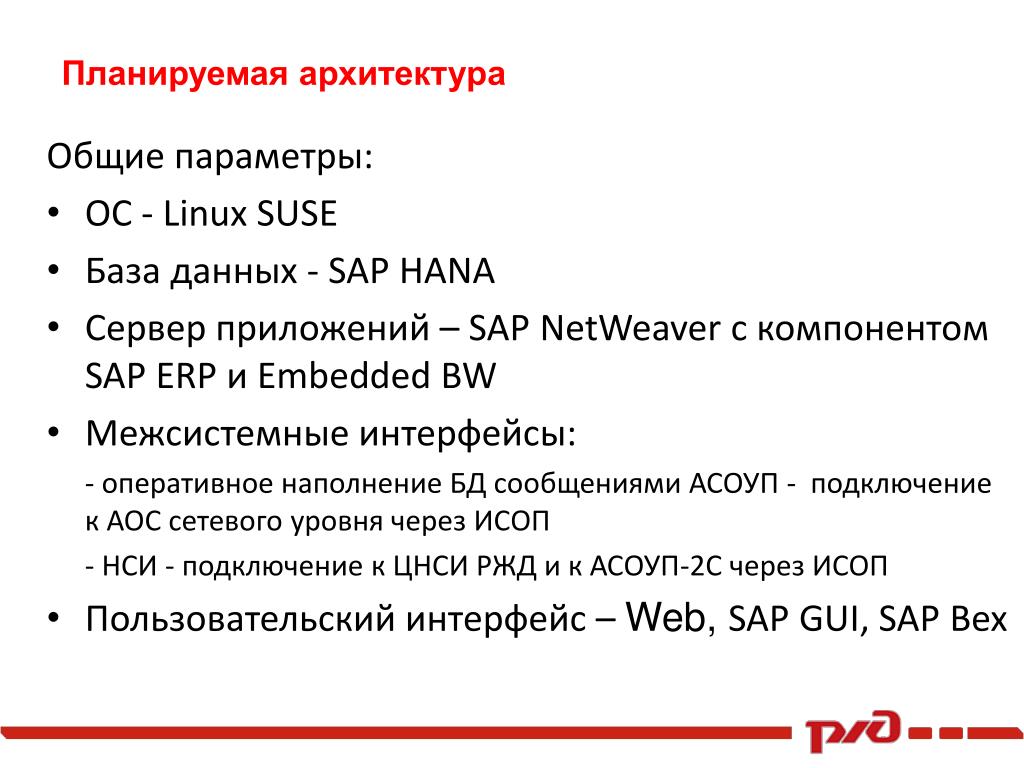

Планируемая архитектура • Общие параметры: • ОС - Linux SUSE • База данных - SAP HANA • Сервер приложений – SAP NetWeaver с компонентом SAP ERPи Embedded BW • Межсистемные интерфейсы: - оперативное наполнение БД сообщениями АСОУП - подключение к АОС сетевого уровня через ИСОП - НСИ - подключение к ЦНСИ РЖД и к АСОУП-2С черезИСОП • Пользовательский интерфейс – Web, SAP GUI, SAPBex

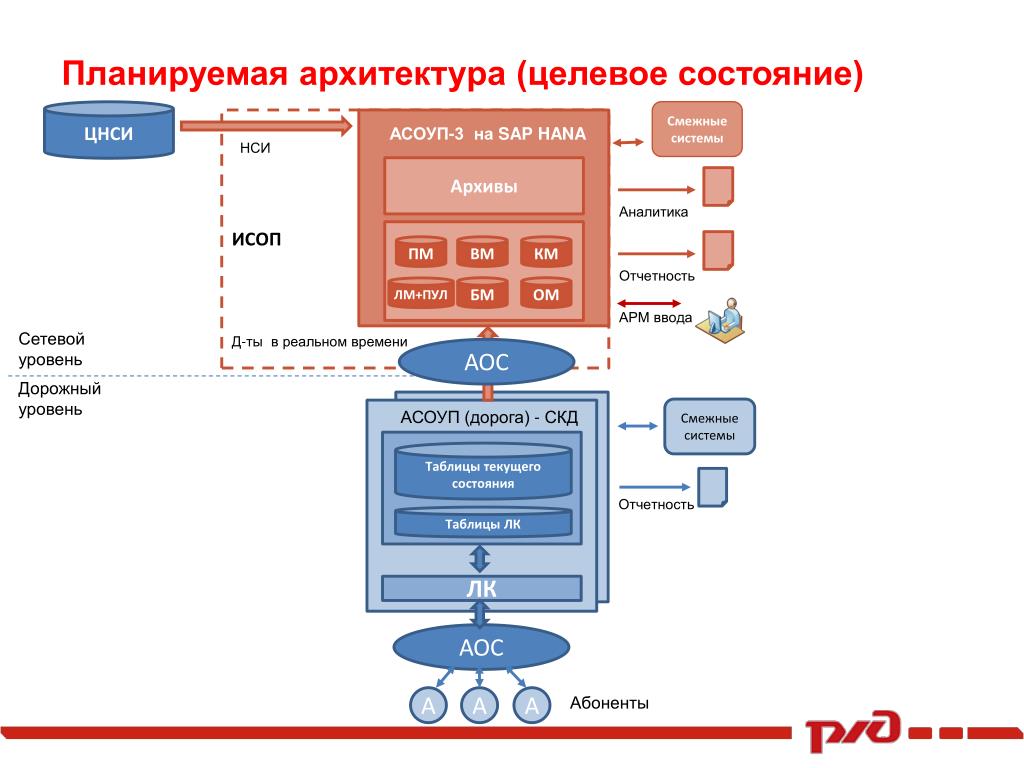

Планируемая архитектура (целевое состояние) ЦНСИ Смежные системы ИСОП АСОУП-3 на SAP HANA НСИ Архивы Аналитика ПМ ВМ КМ Отчетность БМ ОМ ЛМ+ПУЛ Смежные системы АРМ ввода Сетевой уровень Д-ты в реальном времени АОС Дорожный уровень Отчетность АСОУП (дорога) - СКД Таблицы текущего состояния Таблицы ЛК ЛК АОС Абоненты А А А

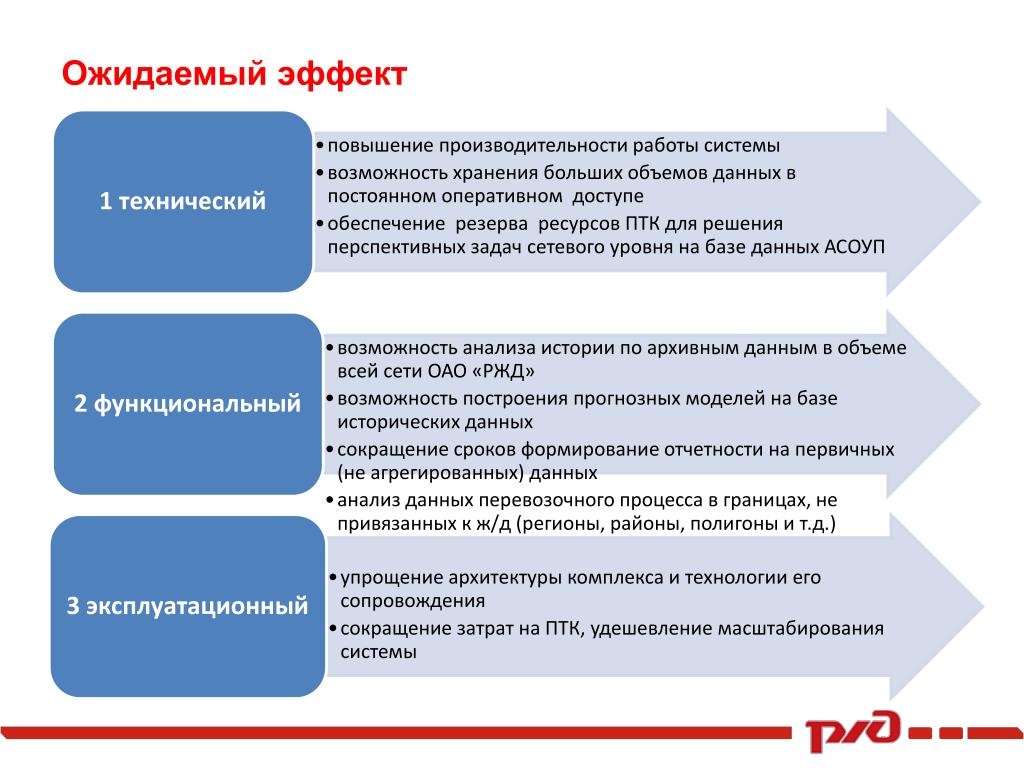

Ожидаемый эффект

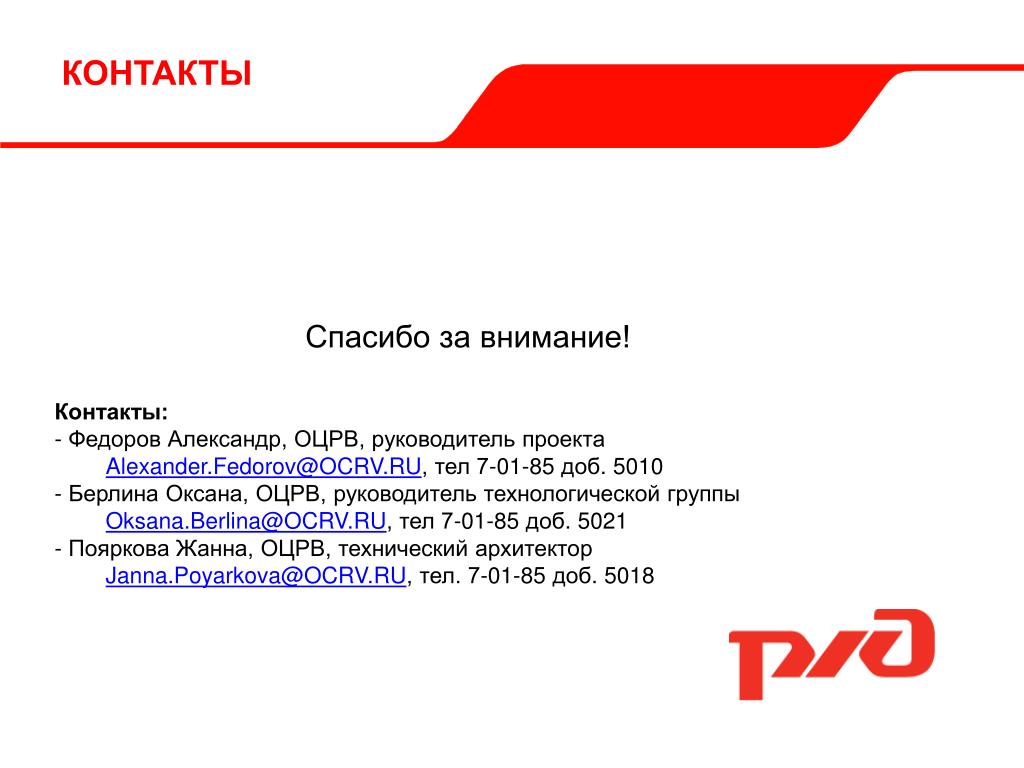

КОНТАКТЫ Спасибо за внимание! • Контакты: • Федоров Александр, ОЦРВ, руководитель проекта • Alexander.Fedorov@OCRV.RU, тел 7-01-85 доб. 5010 • Берлина Оксана, ОЦРВ, руководитель технологической группы • Oksana.Berlina@OCRV.RU, тел 7-01-85 доб. 5021 • Пояркова Жанна, ОЦРВ, технический архитектор • Janna.Poyarkova@OCRV.RU, тел. 7-01-85 доб. 5018
