  1. ST ENERGY 产品 说 明 书 公司名称 : (株) 艾 斯 梯 能 源 本社( 工厂) :京畿道 南杨州市 和道邑 佳谷里 16-19 联系电 话: 82-31-575-6608传真: 82-31-575-6604 办公室(研究所) :首尔市 城北区 下月谷洞 39-1韩国科学技术院 风险企业园区902AE 联 系电话: 82-2-957-0808传真: 82-2-957-4978 网 址:www.stenergy.net e-mail: st6608@naver.com

  2. ST ENERGY 产品说 明 1. 产品介绍 地热分为循环式和对流式采暖方式，而我公司完全脱离了这种方式， 使用蓄热性高的Pipe,　制造出了燃料费用最少、无机器、 不需有专技人员、安装方便、无故障的暖房系列。 2. 构造与产品的安全性 聚乙烯(X-L)pipe15mm管和热线(双重被覆)、特殊液体、 远紫外线物质等构成的封闭式地热。 (X-L)pipe只使用带有本社(ST ENERGY)标志的特殊制作的pipe。 * 热线(双重被覆)的寿命是半永久性。 * 双重被覆、聚四氟乙烯 、硅等一起包裝，热线+聚四氟乙烯 +硅的厚度均为3mm以上。 * 本产品的热线和电线连接部分用硅压缩，因此在水里也不漏电。 管里输入的是特殊液体(不是水)，因此无膨胀现象(压力)、漏水。 380℃以上温度时发生压力。 3. 产品规格: * seven star地热的长度与消耗量 12m(3.3㎡) 360w/hr 18m(4.95㎡) 540w/hr 24m(6.6㎡) 720w/hr 36m(9.9㎡) 1080w/hr 4. 产品特点 ➀ 15mm地热管(特殊制作)里，加入了特殊液体和热线，发热的暖房系列。 ➁ 不须有锅炉室，每个房间各别安装，使用方便。 ➂ 特殊液体里，添加了发放远紫外线的物质，是唯一的健康型地热。 ➃ 半永久性产品，无故障，不须维修而方便。 ⑤ -50℃也没有冻破及电磁波的危险。 ⑥ 蓄热式暖房系列，减少燃料费用。 ⑦ 特殊液体是半永久性，因此无须补充。 5. 地热安装方法 ○ 将泡沫塑料等隔热材料及银垫子(反热板)铺在地面， 用铁丝固定地热管。(铁丝、缆索、带儿等) 使用压缩泡沫塑料(最少30mm以上) ○ 使用汽泡混凝土时，利用U卡固定地热管。 ○ 安装地热时，将头部(铜质)放入固定箱里， 以防维修及安全。 ○ 各个房间必须各别安装控制器电源。 ○ 一个温控器(4kw)，只熊使用33㎡(120m) 以内的面积，如超过33㎡，再加一个温控器。 ○ 地面涂层厚度1 ~ 1.5cm(离pipe)最适当。 (离铁丝3.5cm以内) ○ 地面抹层前，必须测验阻力及确认是否漏电。 (株) 艾斯梯能源

  3. ST ENERGY 注 意 事 项 ※温控器发生问题时 1. 10℃以上有变化时，传感器接触不良。 2. 突然上升至60℃~80℃时，温控器及传感器不良。 3. 温度显示览显示error时，传感器接触不良。 4. 温度显示览显示20℃，而房间过于热时， 温控器及传感器不良。 5. 温控器正常，而房间不暖和时， 地热连接线接触不良。 6. 如总跳闸，是漏电状态。 7. 跳闸间距为5分~20分， 电量不足及电闸有问题。 8. 全部正常，而房间不暖和时，墙壁, 天顶, 地面等绝热不足。 ※安装时注意事项 1. Pipe间最少距离为7cm以上。 2. Pipe间最宽距离为 25cm以内。 3. 如Pipe弯曲或折弯，要用钳子小心地拉伸，并固定。 4. 安装传感器时，利用联接盒。 5. 一个温控器，只能使用33㎡以下, 超过33㎡时， 另加一个温控器。 6. 冬天安装时，先把Pipe加热，就更容易安装。 7. 检验口不能比门坎高，离门坎低于1cm处安装。 8. 检验口必须安装在温控器的下方。 (株) 艾斯梯能源

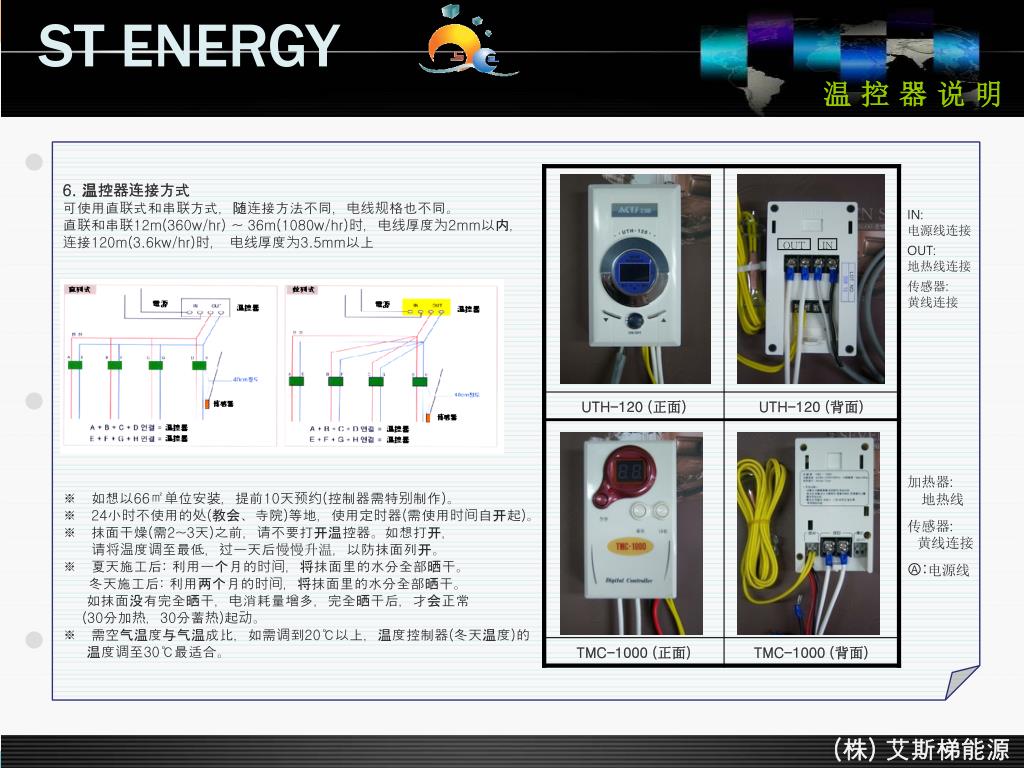

  4. ST ENERGY 温 控 器 说 明 6. 温控器连接方式 可使用直联式和串联方式，随连接方法不同，电线规格也不同。 直联和串联12m(360w/hr) ~ 36m(1080w/hr)时，电线厚度为2mm以内， 连接120m(3.6kw/hr)时， 电线厚度为3.5mm以上 ※　如想以66㎡单位安装，提前10天预约(控制器需特别制作)。 ※24小时不使用的处(教会、寺院)等地，使用定时器(需使用时间自开起)。 ※　抹面干燥(需2~3天)之前，请不要打开温控器。如想打开， 请将温度调至最低，过一天后慢慢升温，以防抹面列开。 ※　夏天施工后: 利用一个月的时间，将抹面里的水分全部晒干。 　冬天施工后: 利用两个月的时间，将抹面里的水分全部晒干。 　 如抹面没有完全晒干，电消耗量增多，完全晒干后，才会正常 (30分加热，30分蓄热)起动。 ※　需空气温度与气温成比，如需调到20℃以上，温度控制器(冬天温度)的 温度调至30℃最适合。 IN: 电源线连接 OUT: 地热线连接 传感器: 黄线连接 OUT IN 加热器: 地热线 传感器: 黄线连接 Ⓐ:电源线 (株) 艾斯梯能源

  5. ST ENERGY 试 验 测 试 表 各 种 暖 房 比 较 表 实际消耗量 (12m Pipe) 120w/h, m당 10w/h 负荷量(12m Pipe) 360w 电力量(12m Pipe) 360w 实际消耗量计算方法: 一小时20分加热40分蓄热，电消耗量每m为10w。 360w/h ÷ 0.3 =120w ÷ 12m =每m为10w/小时。 例如) 24小时加热9.9㎡时，消耗量为36m✕10w=360w/小时。 8.6kw✕30天=258kw✕0.50元/度=129元 7. 试 验 测 试 表 (株) 艾斯梯能源

  6. ST ENERGY 试 验 测 试 表 (株) 艾斯梯能源

  7. ST ENERGY 试 验 测 试 表 (株) 艾斯梯能源

  8. PSE 认证 : 日本电器安全认证 CE 认证 : 欧洲安全认证 海外 认证 ST ENERGY 工厂登录证书 风险企业认证 研究开发专部认证书 专利-内存地热管的床 实用新型 专利–暖房用面板 电器用品安全认证书 ISO 14001 : 2004 ISO 9001 : 2000 INNO-BIZ企业 确认书 注册商标-SEVEN STAR (株) 艾斯梯能源
