LCD 基本構造原理 課程大綱

LCD 基本構造原理 課程大綱. LCD 液晶顯示器及液晶 液晶模組構造 畫面解析度 偏光板的作用 偏光板與液晶的作用 薄膜電晶體（ TFT） 構造. LCD 液晶顯示器. LC： 液晶 液晶的特性是介於 液體 及 晶體 （流動性） （方向性）. L ：Liquid 液體 C：Crystal 晶體 D：Display 顯示器. LCD 液晶顯示器構造. 1. 外殼模組. 2. 液晶模組（ LCM）. 液晶模組構造圖. 玻璃 PANEL. G-PWB. G-TCP. G-PWB. 一般機種.

sarah
Download Presentation

LCD 基本構造原理 課程大綱

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

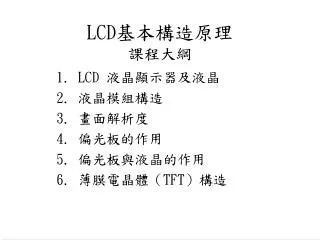

  1. LCD基本構造原理 課程大綱 • LCD 液晶顯示器及液晶 • 液晶模組構造 • 畫面解析度 • 偏光板的作用 • 偏光板與液晶的作用 • 薄膜電晶體（TFT）構造

  2. LCD 液晶顯示器 LC：液晶 液晶的特性是介於 液體 及 晶體 （流動性） （方向性） L ：Liquid 液體 C：Crystal 晶體 D：Display 顯示器

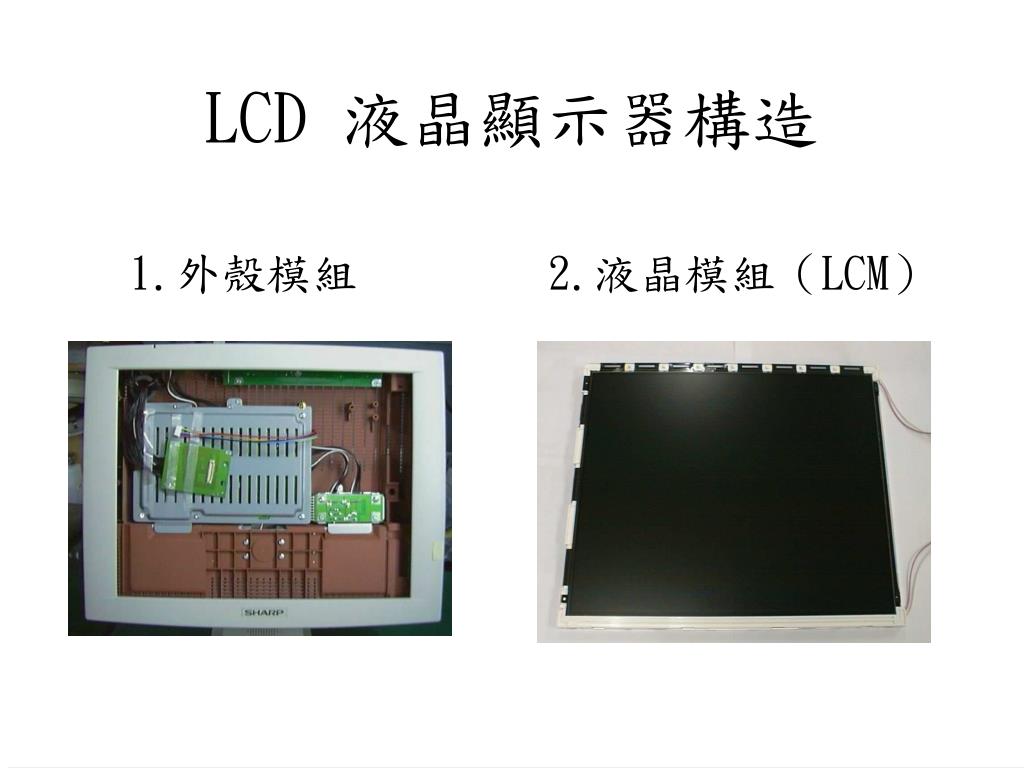

  3. LCD 液晶顯示器構造 1.外殼模組 2.液晶模組（LCM）

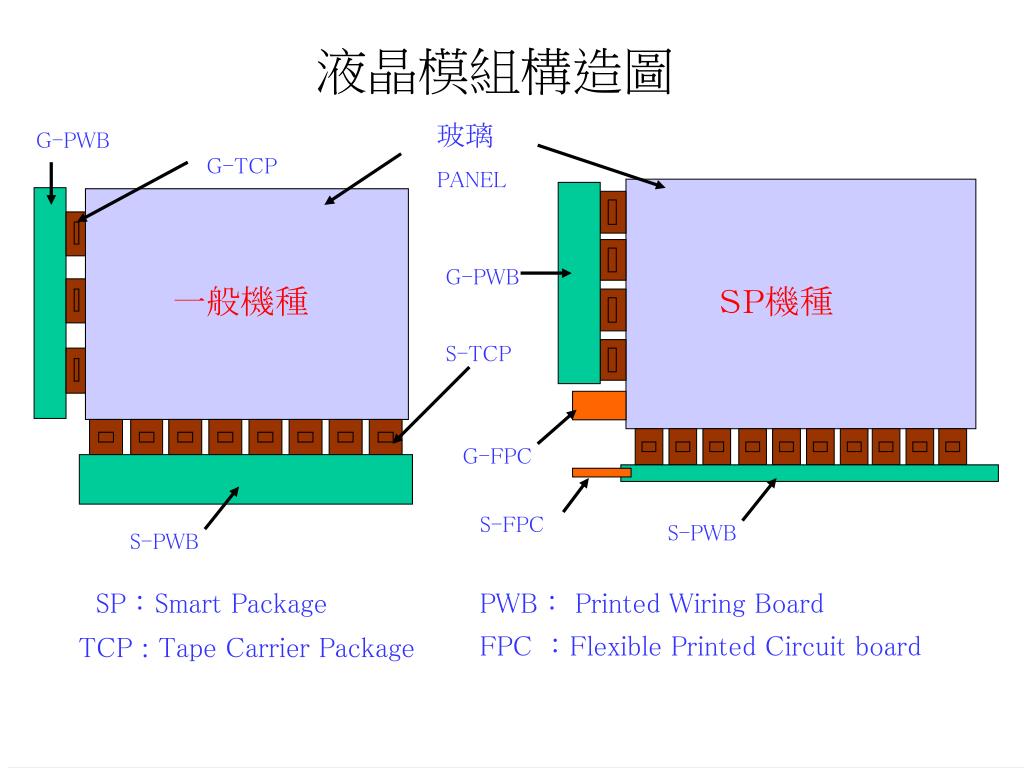

  4. 液晶模組構造圖 玻璃 PANEL G-PWB G-TCP G-PWB 一般機種 ＳＰ機種 S-TCP G-FPC S-FPC S-PWB S-PWB SP：Smart Package PWB：Printed Wiring Board TCP : Tape Carrier Package FPC ：Flexible Printed Circuit board

  5. MODULE構造圖 上偏光板 ＣＦ玻璃 玻璃封止樹脂 ＡＣＦ（玻璃、ＴＣＰ用） ＴＦＴ玻璃 ＬＣ PANEL 下偏光板 ＴＣＰ ＴＣＰ　ＩＣ 拡散板 ＢＡＣＫ　ＬＩＧＨＴ ＢＥＦ　１ ＢＥＦ　２ 拡散板 ＣＣＦＴ 導光板 反射板 ＡＣＦ（ＰＷＢ、ＴＣＰ用） ＰＷＢ　基板 塑膠框

  6. Ａ Ｂ Ａ Ｂ ＲＧＢ ＶＧＡ ６４０　Ｘ ４８０ Ｘ　３ ＳＶＧＡ ８００　Ｘ ６００ Ｘ　３ １０２４　Ｘ ７６８ ＸＧＡ Ｘ　３ 畫面解析度 Resolution 　黒白画素　 彩色画素 300μm 100μm 300μm 300μm Ｒ　Ｇ　Ｂ　三原色 解析度　＝　画素（点）的多少（大小）

  7. 偏光板的作用 Function of Polarizer 偏光板 polarizer 偏光板 polarizer

  8. 偏光板和液晶的作用 Function of Polarizer and LC 偏光板 電圧 配向膜 偏光板

  9. 薄膜電晶體（TFT）構造 Gate Source Drain 薄膜電晶体（半導体） ThinFilmTransistor
