  1. Kunststofftechnik in der Smart Card Rosenheimer Kunststofftage 2009 Rosenheim, 29. – 30. September Präsentator: Thies Janczek

  2. Übersicht • Intro • Smart Card Welt • Komponenten, Märkte, Anforderungen • Materialien • Prozesse • Typische Herrausforderungen • Entwicklungs-Aktivitäten Rosenheimer Kunststofftage 2009

  3. Intro - Thies Janczek • Studium der Kunststofftechnik bis 1994 • FH Rosenheim (Dipl. Ing. FH) • University of Massachusetts, Lowell (MS) • Siemens HL (Infineon), Regensburg • u.a. Entwicklung Chip Karten Module • Orga Kartensysteme , Flintbek b. Kiel • Leiter F&E Kartentechnologie • COCASO, seit 2004 • Technisches Consulting, Auditor Rosenheimer Kunststofftage 2009

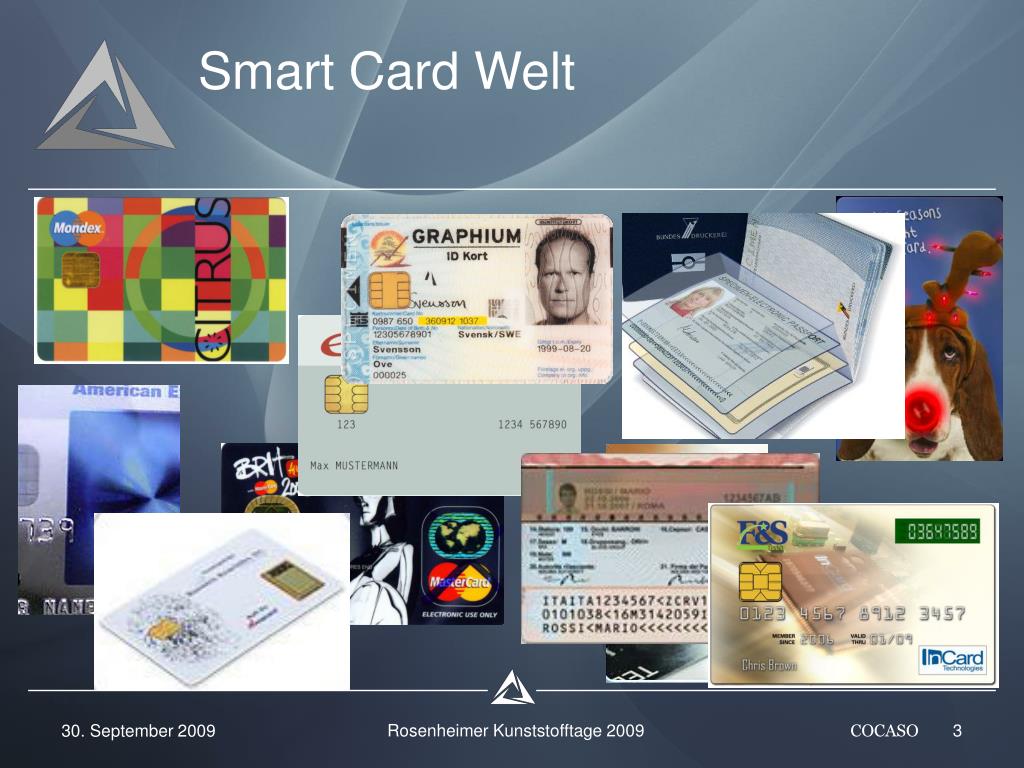

  4. Smart Card Welt Rosenheimer Kunststofftage 2009

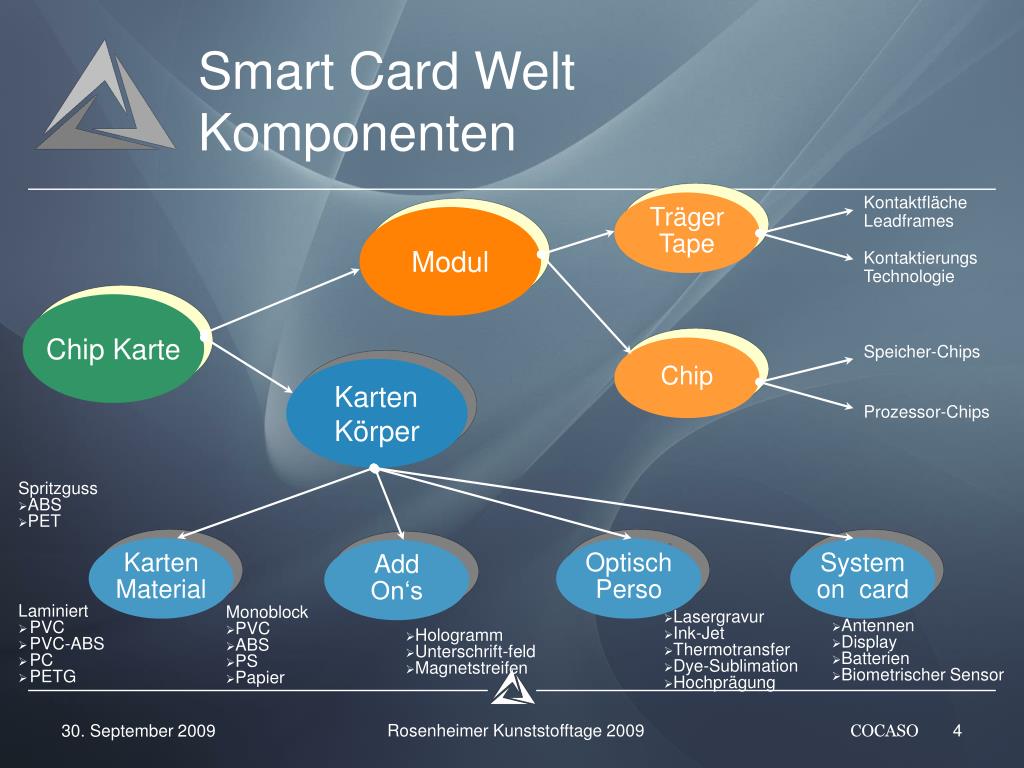

  5. Kontaktfläche Leadframes Träger Tape Modul Kontaktierungs Technologie Speicher-Chips Chip Karten Körper Prozessor-Chips • Spritzguss • ABS • PET Karten Material Add On‘s Optisch Perso System on card • Laminiert • PVC • PVC-ABS • PC • PETG • Monoblock • PVC • ABS • PS • Papier Smart Card WeltKomponenten Chip Karte • Lasergravur • Ink-Jet • Thermotransfer • Dye-Sublimation • Hochprägung • Antennen • Display • Batterien • Biometrischer Sensor • Hologramm • Unterschrift-feld • Magnetstreifen Rosenheimer Kunststofftage 2009

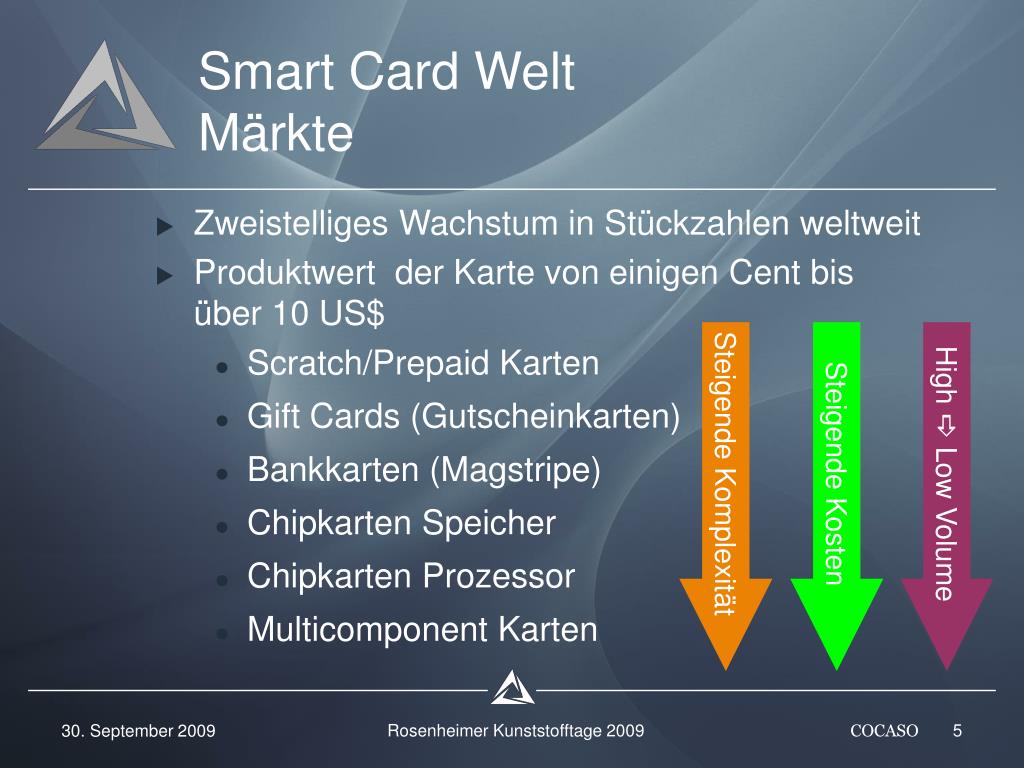

  6. Smart Card WeltMärkte • Zweistelliges Wachstum in Stückzahlen weltweit • Produktwert der Karte von einigen Cent bis über 10 US$ • Scratch/Prepaid Karten • Gift Cards (Gutscheinkarten) • Bankkarten (Magstripe) • Chipkarten Speicher • Chipkarten Prozessor • Multicomponent Karten Steigende Komplexität Steigende Kosten High  Low Volume Rosenheimer Kunststofftage 2009

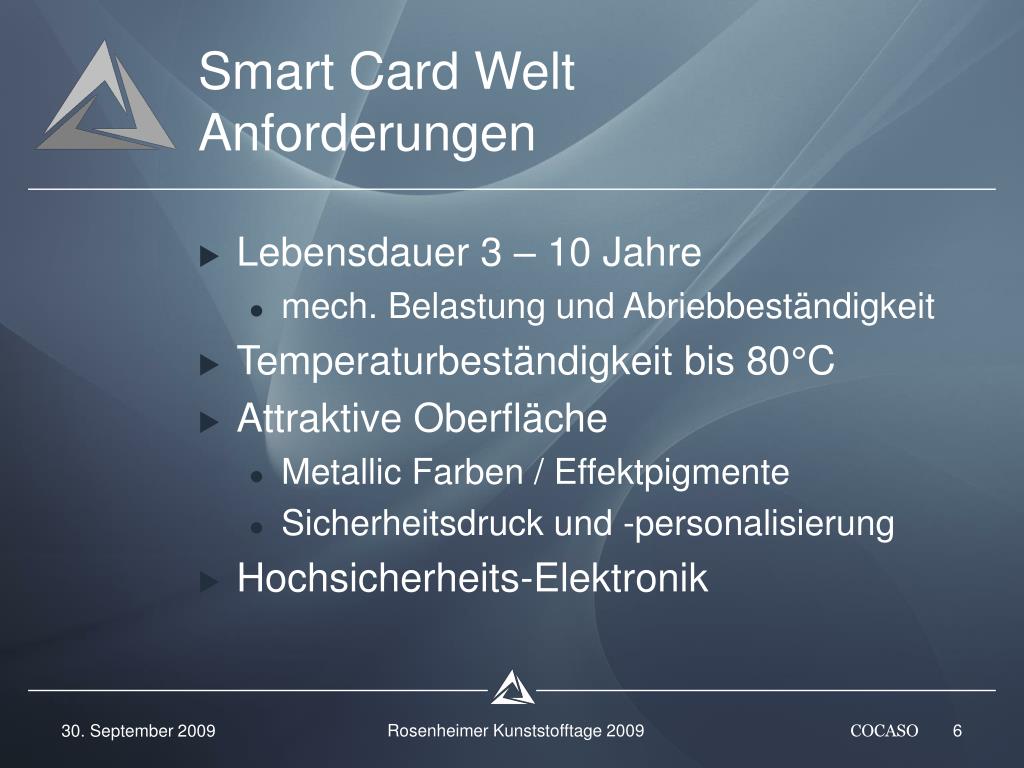

  7. Smart Card WeltAnforderungen • Lebensdauer 3 – 10 Jahre • mech. Belastung und Abriebbeständigkeit • Temperaturbeständigkeit bis 80°C • Attraktive Oberfläche • Metallic Farben / Effektpigmente • Sicherheitsdruck und -personalisierung • Hochsicherheits-Elektronik Rosenheimer Kunststofftage 2009

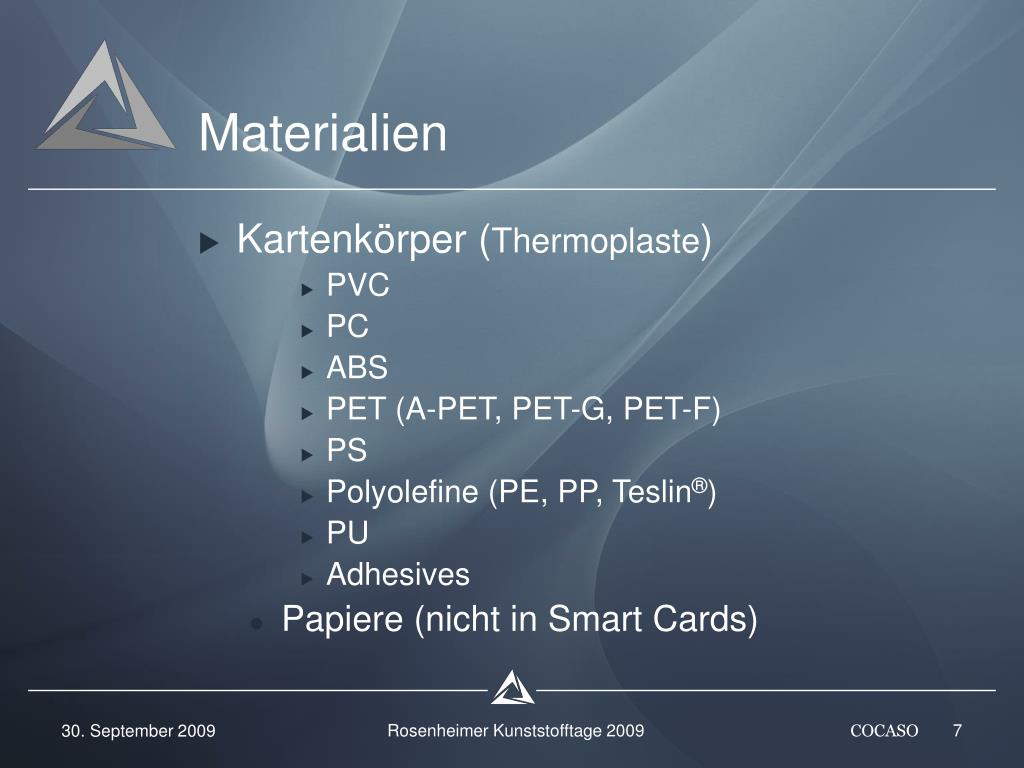

  8. Materialien • Kartenkörper (Thermoplaste) • PVC • PC • ABS • PET (A-PET, PET-G, PET-F) • PS • Polyolefine (PE, PP, Teslin®) • PU • Adhesives • Papiere (nicht in Smart Cards) Rosenheimer Kunststofftage 2009

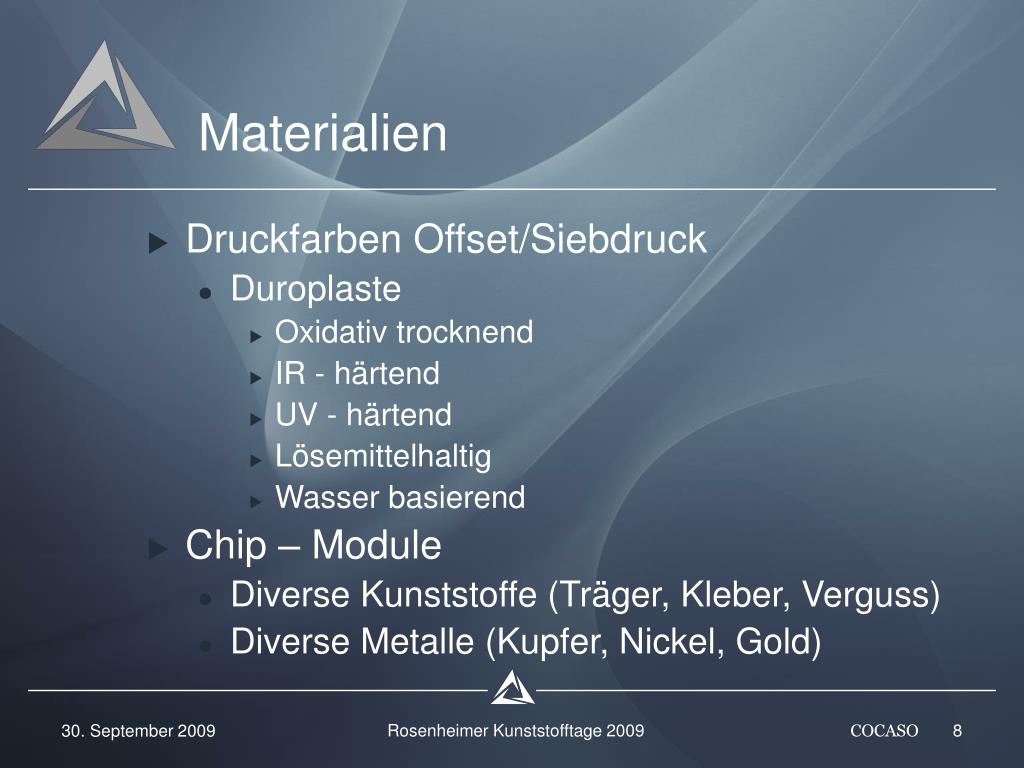

  9. Materialien • Druckfarben Offset/Siebdruck • Duroplaste • Oxidativ trocknend • IR - härtend • UV - härtend • Lösemittelhaltig • Wasser basierend • Chip – Module • Diverse Kunststoffe (Träger, Kleber, Verguss) • Diverse Metalle (Kupfer, Nickel, Gold) Rosenheimer Kunststofftage 2009

  10. Prozesse – Grundmaterial • Kalandrieren • PVC, ABS, PET • Extrusion • PC, PET(G) • Mehrschichtfolien • Spritzguss • ABS • In Mold Labelling Rosenheimer Kunststofftage 2009

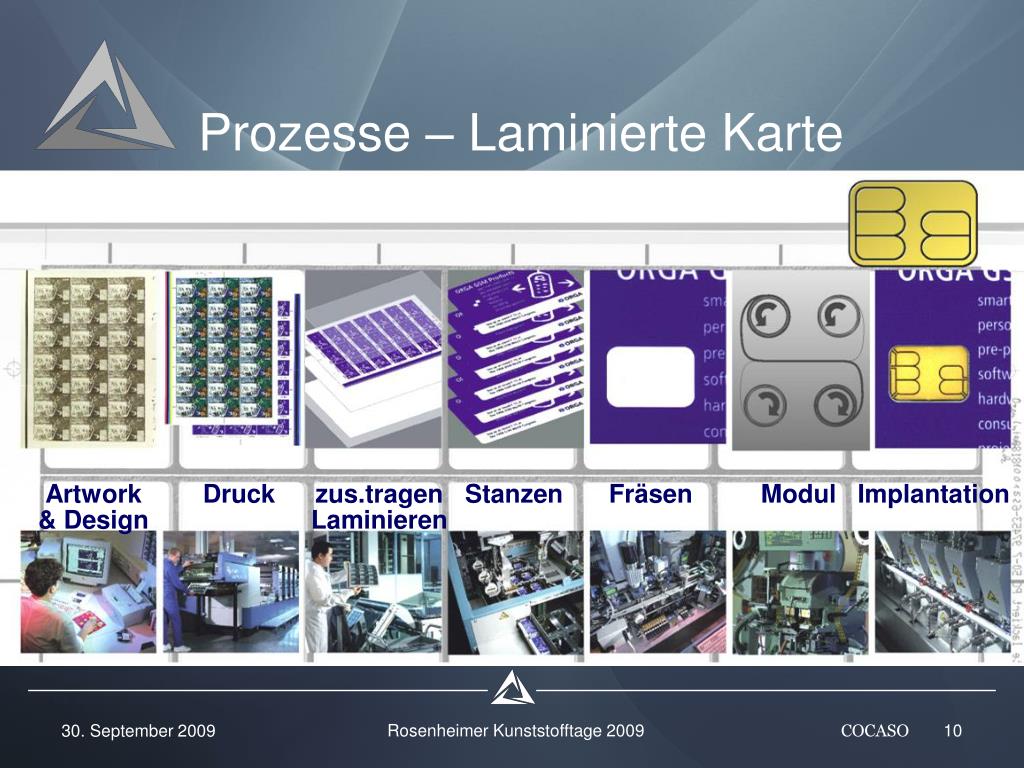

  11. Prozesse – Laminierte Karte Artwork & Design Druck zus.tragen Laminieren Stanzen Fräsen Modul Implantation Rosenheimer Kunststofftage 2009

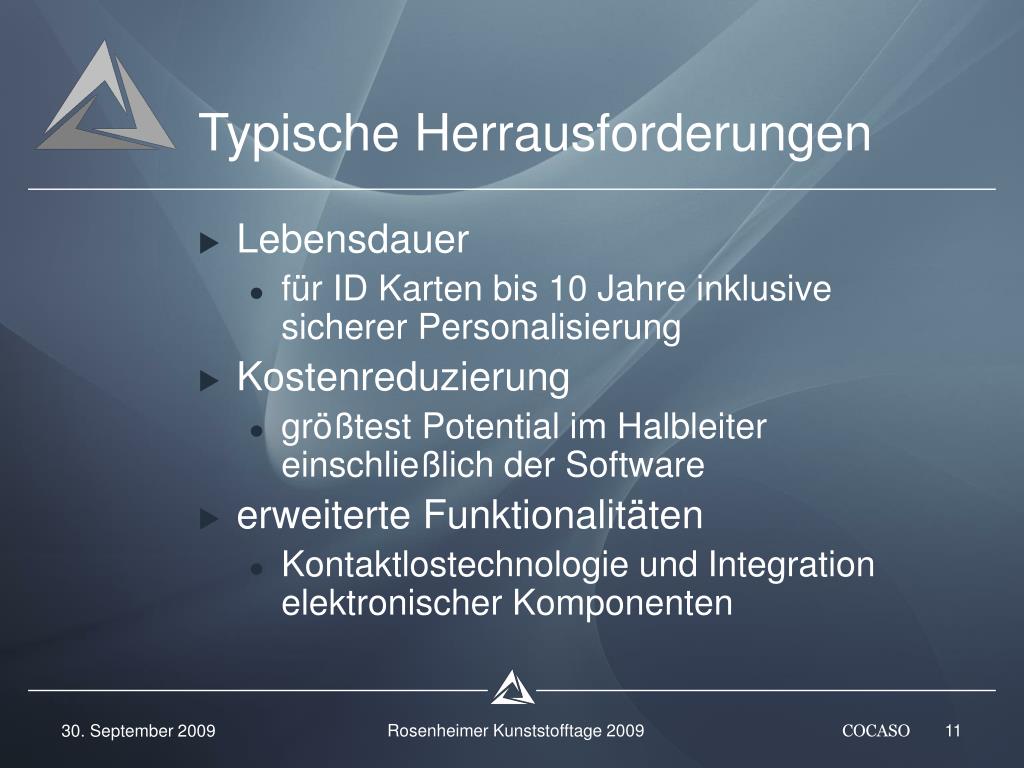

  12. Typische Herrausforderungen • Lebensdauer • für ID Karten bis 10 Jahre inklusive sicherer Personalisierung • Kostenreduzierung • größtest Potential im Halbleiter einschließlich der Software • erweiterte Funktionalitäten • Kontaktlostechnologie und Integration elektronischer Komponenten Rosenheimer Kunststofftage 2009

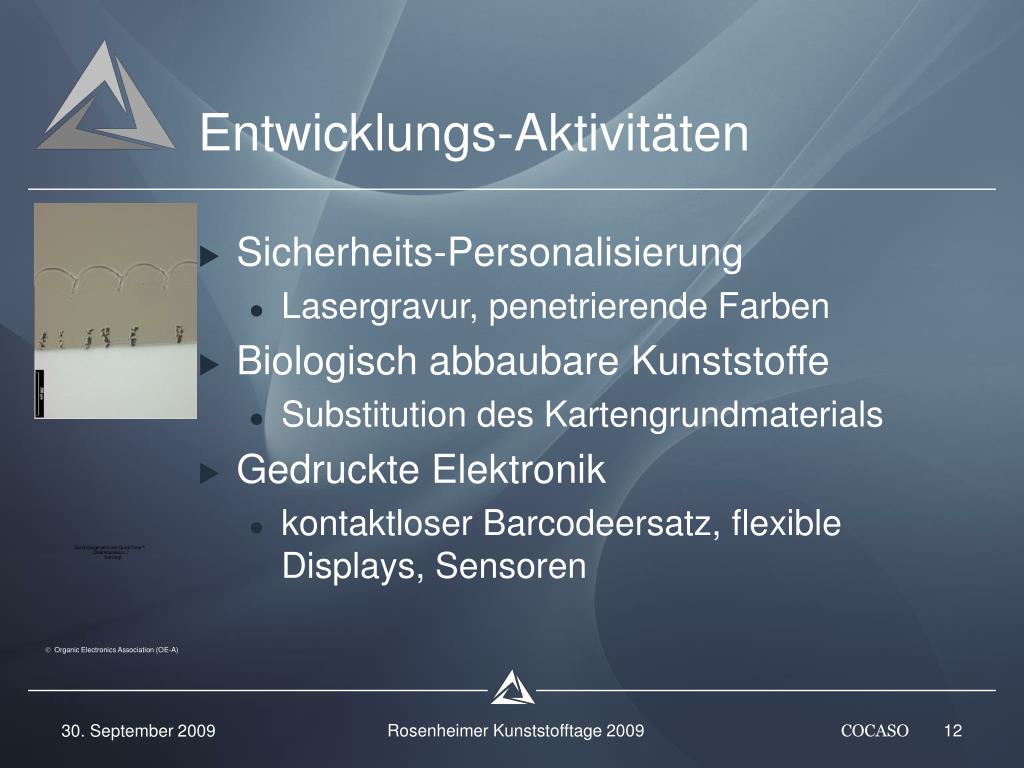

  13.  Organic Electronics Association (OE-A) Entwicklungs-Aktivitäten • Sicherheits-Personalisierung • Lasergravur, penetrierende Farben • Biologisch abbaubare Kunststoffe • Substitution des Kartengrundmaterials • Gedruckte Elektronik • kontaktloser Barcodeersatz, flexible Displays, Sensoren Rosenheimer Kunststofftage 2009

  14. Kunststofftechnikin der Smart Card VIELEN DANK FÜR IHRE AUFMERKSAMKEIT Weitere Informationen: COCASO – Thies Janczek – Moewenstrasse 5a – 24113 Molfsee – Germany Phone: +49-(0)4347-703526 – Email : janczek@cocaso.com www.cocaso.com Rosenheimer Kunststofftage 2009

  15. Rosenheimer Kunststofftage 2009
