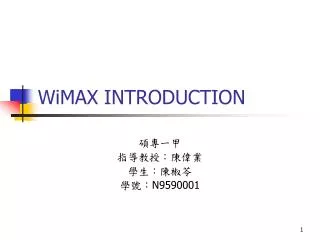

  1. WiMAX INTRODUCTION 碩專一甲 指導教授：陳偉業 學生：陳椒苓 學號：N9590001

  2. 參考文獻 • 李彥輝、陳世揚、林義能、林盈達，WiMAX與Wi-Fi的比較。 • 甘傑英，WiMAX標準與認證簡介，系統晶片002期。 • 雷震洲（2006），IEEE 802.16和WiMAX，泰爾網。 • 郭文興譯（2005/08/01）， WiMAX的真實面貌，Taiwan.CNET.com。 • 林穎舜（2005∕02），WiMAX INTRODUCTION，http://studentweb.ncnu.edu.tw/94321544/htm/ppt/2005/file11-02.ppt。

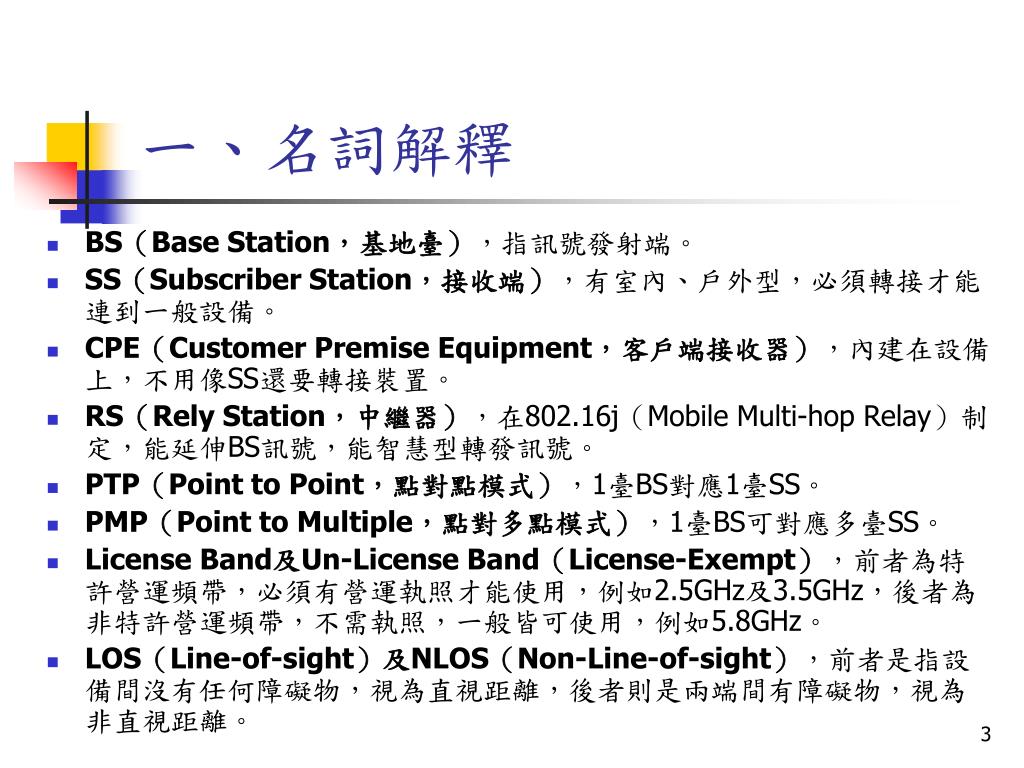

  3. 一、名詞解釋 • BS（Base Station，基地臺），指訊號發射端。 • SS（Subscriber Station，接收端），有室內、戶外型，必須轉接才能連到一般設備。 • CPE（Customer Premise Equipment，客戶端接收器），內建在設備上，不用像SS還要轉接裝置。 • RS（Rely Station，中繼器），在802.16j（Mobile Multi-hop Relay）制定，能延伸BS訊號，能智慧型轉發訊號。 • PTP（Point to Point，點對點模式），1臺BS對應1臺SS。 • PMP（Point to Multiple，點對多點模式），1臺BS可對應多臺SS。 • License Band及Un-License Band（License-Exempt），前者為特許營運頻帶，必須有營運執照才能使用，例如2.5GHz及3.5GHz，後者為非特許營運頻帶，不需執照，一般皆可使用，例如5.8GHz。 • LOS（Line-of-sight）及NLOS（Non-Line-of-sight），前者是指設備間沒有任何障礙物，視為直視距離，後者則是兩端間有障礙物，視為非直視距離。

  4. What is WiMAX • Worldwide Interoperability for Microwave Access；全球互運的微波存取。 • Wireless MAN(WMAN) • Last Mile access 從應用上來說，是像xDSL及Cable moden一樣的寬頻連線技術，只不過WiMAX是透過無線傳輸的方式，不需現存的一些寬頻環境必須挖路佈線，所以也就是這「最後一哩」的無線化。

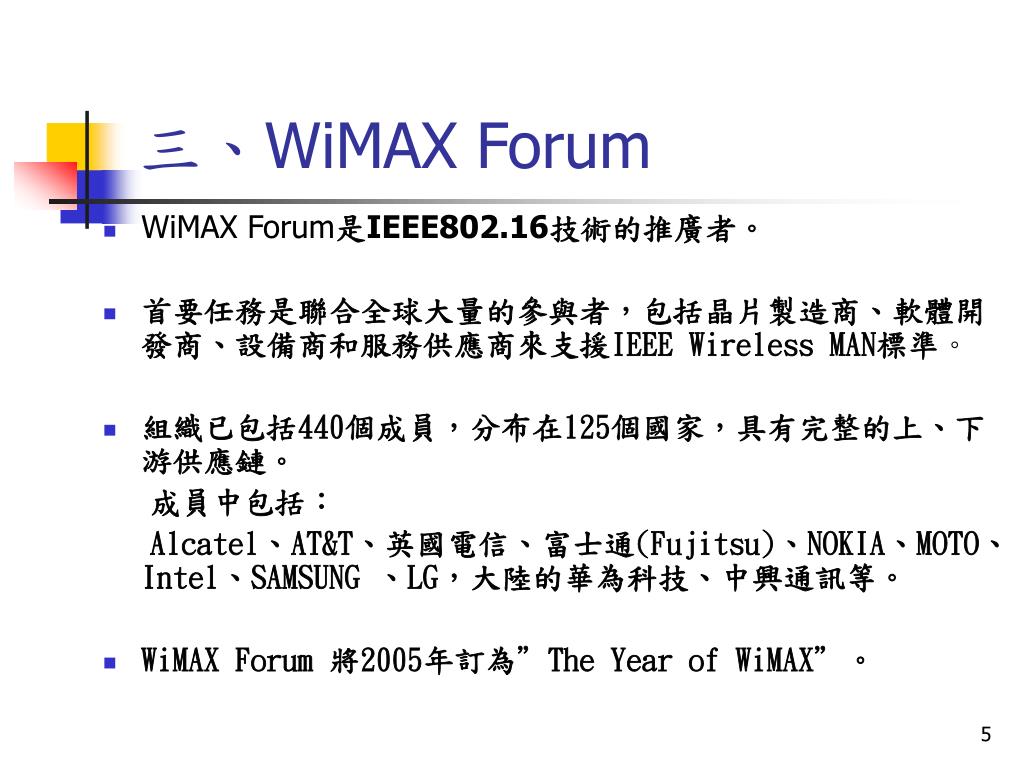

  5. 三、WiMAX Forum • WiMAX Forum是IEEE802.16技術的推廣者。 • 首要任務是聯合全球大量的參與者，包括晶片製造商、軟體開發商、設備商和服務供應商來支援IEEE Wireless MAN標準。 • 組織已包括440個成員，分布在125個國家，具有完整的上、下游供應鏈。 成員中包括： Alcatel、AT&T、英國電信、富士通(Fujitsu)、NOKIA、MOTO、Intel、SAMSUNG 、LG，大陸的華為科技、中興通訊等。 • WiMAX Forum 將2005年訂為”The Year of WiMAX”。

  6. 四、802.16主要標準比較 註：1mile＝ 1.6Km LOS (Line of Sight) ：可直視範圍的直線傳輸

  7. 五、802.16主要標準比較（續） 除了以上幾個標外，另外還有3個重標準： • IEEE 802.16c： 它是IEEE 802.16的增補，它詳細規定了工作於10~66GHz頻段的IEEE 802.16系統在實現上的一系列特性和功能。 • IEEE 802.16f： 它定義了IEEE 802.16系統MAC層及實體層的管理信息庫（MIB）以及相關的管理流程。 • IEEE 802.16g： 規定了IEEE 802.16系統管理流程和接口，從而實現IEEE 802.16設備的互操作性和對網路資源、移動性和頻譜的有效管理。

  8. 六、IEEE 802.16技術應用演進 資料來源：Intel, 2004

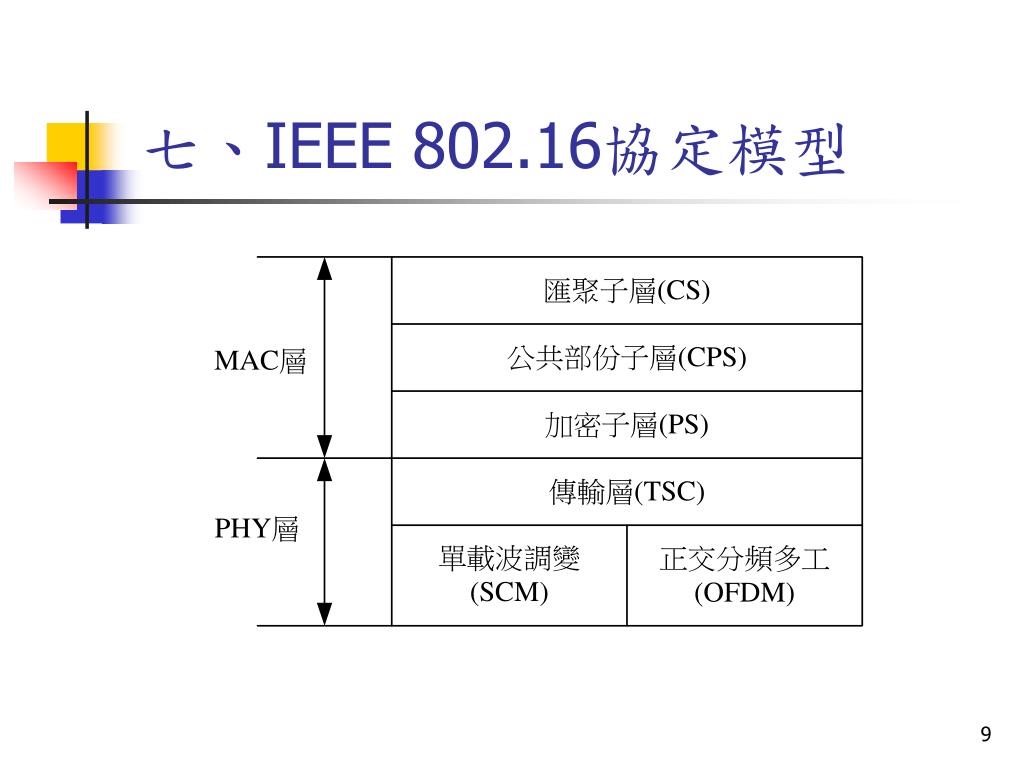

  9. 七、IEEE 802.16協定模型

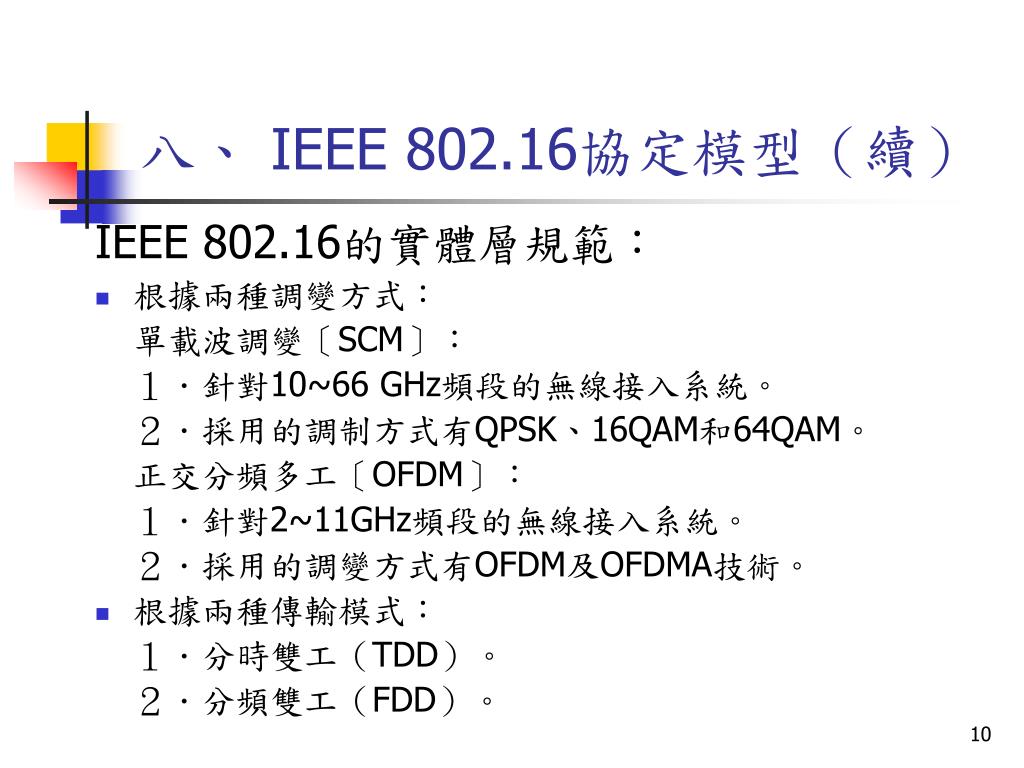

  10. 八、 IEEE 802.16協定模型（續） IEEE 802.16的實體層規範： • 根據兩種調變方式： 單載波調變〔SCM〕： １．針對10~66 GHz頻段的無線接入系統。 ２．採用的調制方式有QPSK、16QAM和64QAM。 正交分頻多工〔OFDM〕： １．針對2~11GHz頻段的無線接入系統。 ２．採用的調變方式有OFDM及OFDMA技術。 • 根據兩種傳輸模式： １．分時雙工（TDD）。 ２．分頻雙工（FDD）。

  11. 九、 IEEE 802.16協定模型（續） • IEEE 802.16實體層特性

  12. 十、 IEEE 802.16協定模型（續） IEEE 802.16的MAC層規範： • MAC層包括三個子層： １．匯聚子層（CS:convergence sublayer）。 ２．MAC公共部分子層（CPS:common part sublayer）。 ３．加密子層（PS：privacy sublayer）。 • MAC層的Qos機制 １．UGS（Unsolicited Grant Service）非請求的頻寬分配。 ２．rtPS（real time Polling Service）即時輪詢服務。 ３．nrtPS（non real time Polling Service）非即時輪詢服務。 ４．BE（Best Effort）盡全力傳送。

  13. 十一、 IEEE 802.16協定模型（續） • IEEE 802.16 MAC層特點

  14. 十二、 Comparisons of Wireless communication

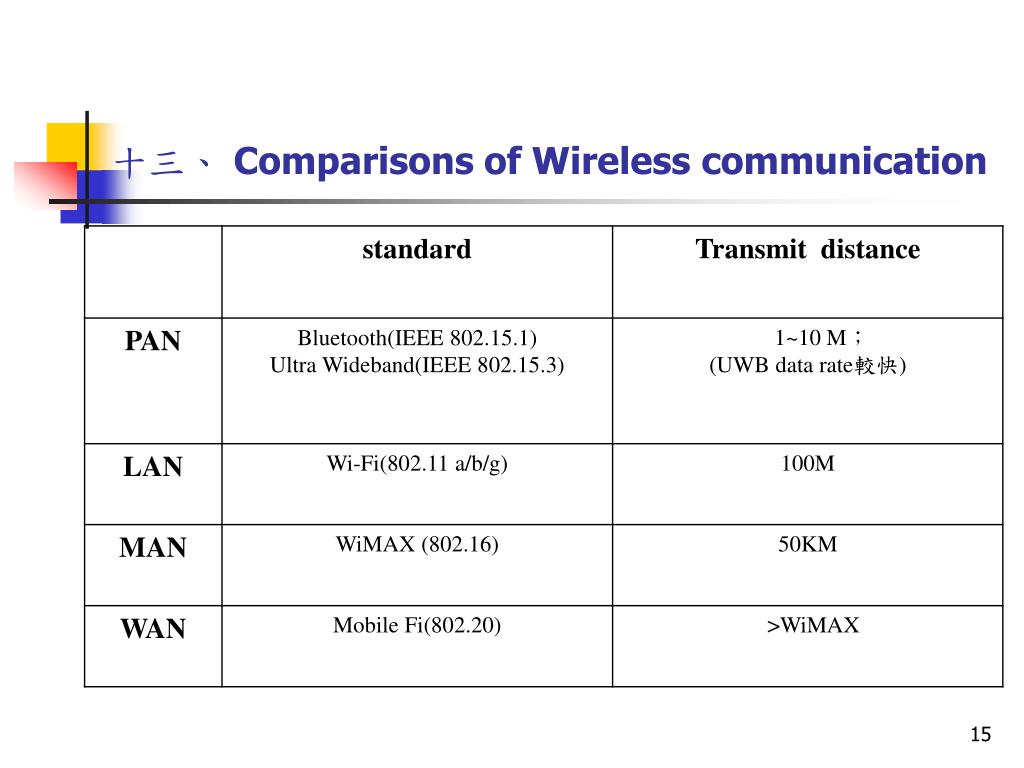

  15. 十三、 Comparisons of Wireless communication

  16. 十四、WiMAX優勢 • 現有的無線通訊科技 • Wi-Fi (802.11n) • 802.11b,802.11a,802.11g • GPRS(3G), HSDPA(3.5G) • 雙網整合 • WLAN • 速度，品質 • Cellular Network • 範圍 • WiMAX • 802.16d, 802.19a, 802.16-2000 (固定式) • 802.16e (可移動裝置) • 速度，品質，範圍

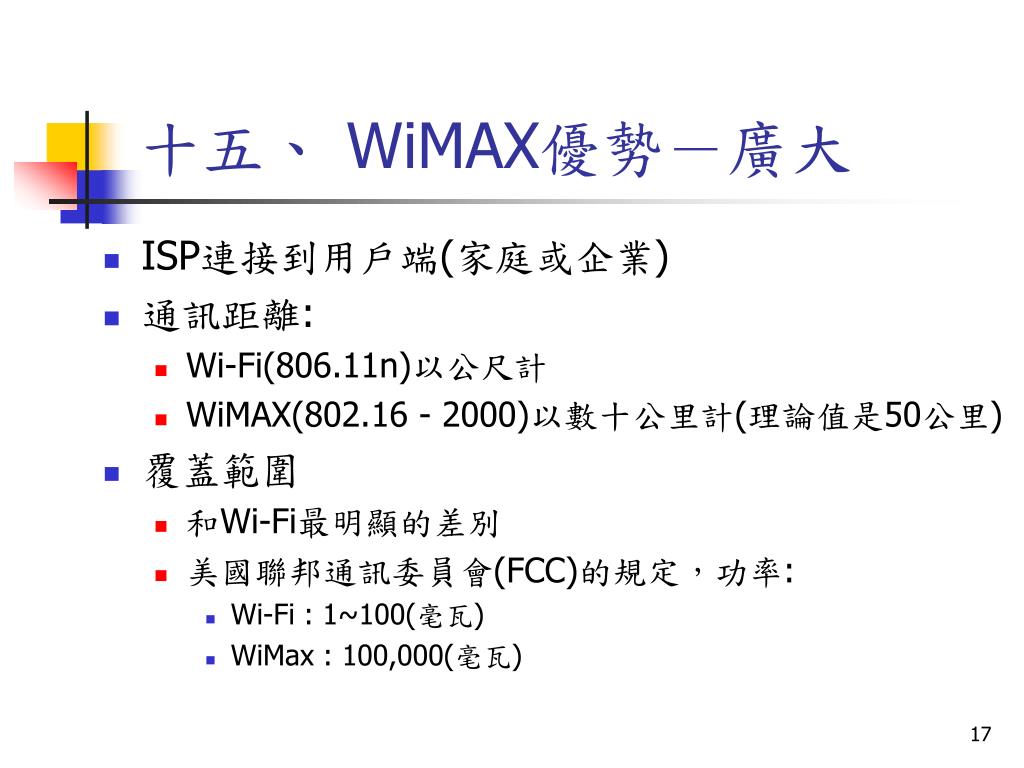

  17. 十五、 WiMAX優勢－廣大 • ISP連接到用戶端(家庭或企業) • 通訊距離: • Wi-Fi(806.11n)以公尺計 • WiMAX(802.16 - 2000)以數十公里計(理論值是50公里) • 覆蓋範圍 • 和Wi-Fi最明顯的差別 • 美國聯邦通訊委員會(FCC)的規定，功率: • Wi-Fi : 1~100(毫瓦) • WiMax : 100,000(毫瓦)

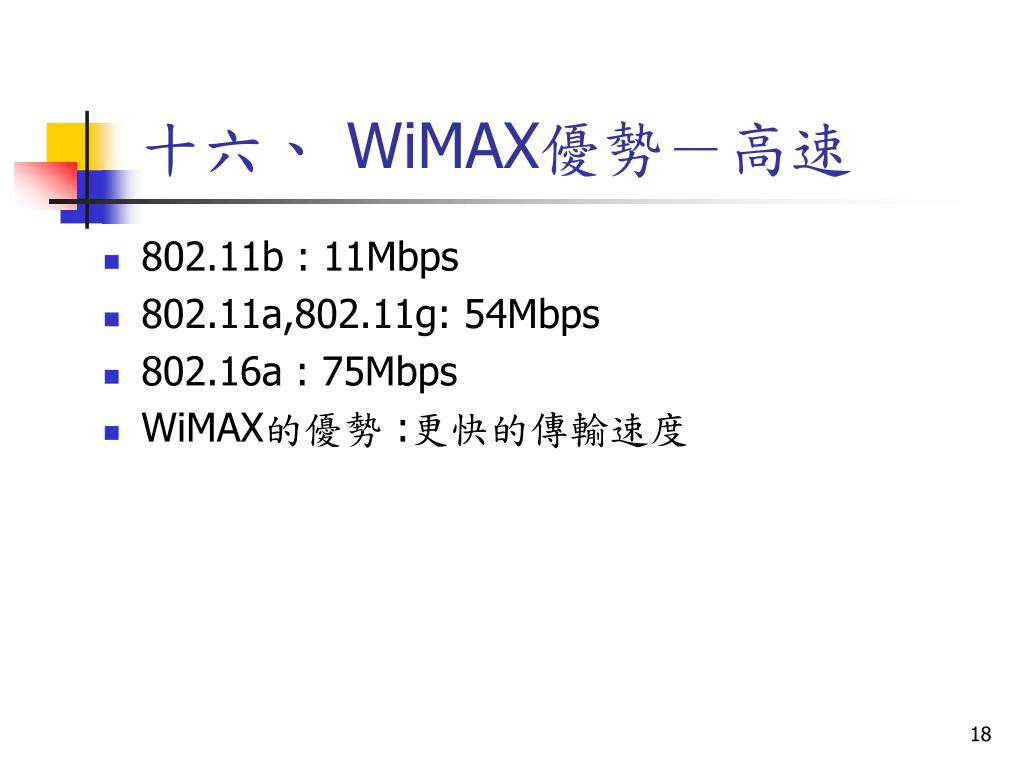

  18. 十六、 WiMAX優勢－高速 • 802.11b : 11Mbps • 802.11a,802.11g: 54Mbps • 802.16a : 75Mbps • WiMAX的優勢 :更快的傳輸速度

  19. 十七、 WiMAX優勢－安全 • Wi-Fi : WPA2標準的PEAP認證與AES加密 • WiMAX : 3DES或AES加密，加上EAP

  20. 十八、 WiMAX與WiFi比較

  21. 十九、WiMAX應用領域 • 私人企業 • 大都會多個據點，避免或降低和多家通信業者合作的不便(切換費用) • 寬頻網路服務 • 客戶與中小型企業據點的傳輸服務 • 家庭，郊區，住宅區 • 視訊隨取需求的到來 • 攜帶式寬頻無線 • 行動用戶的選擇

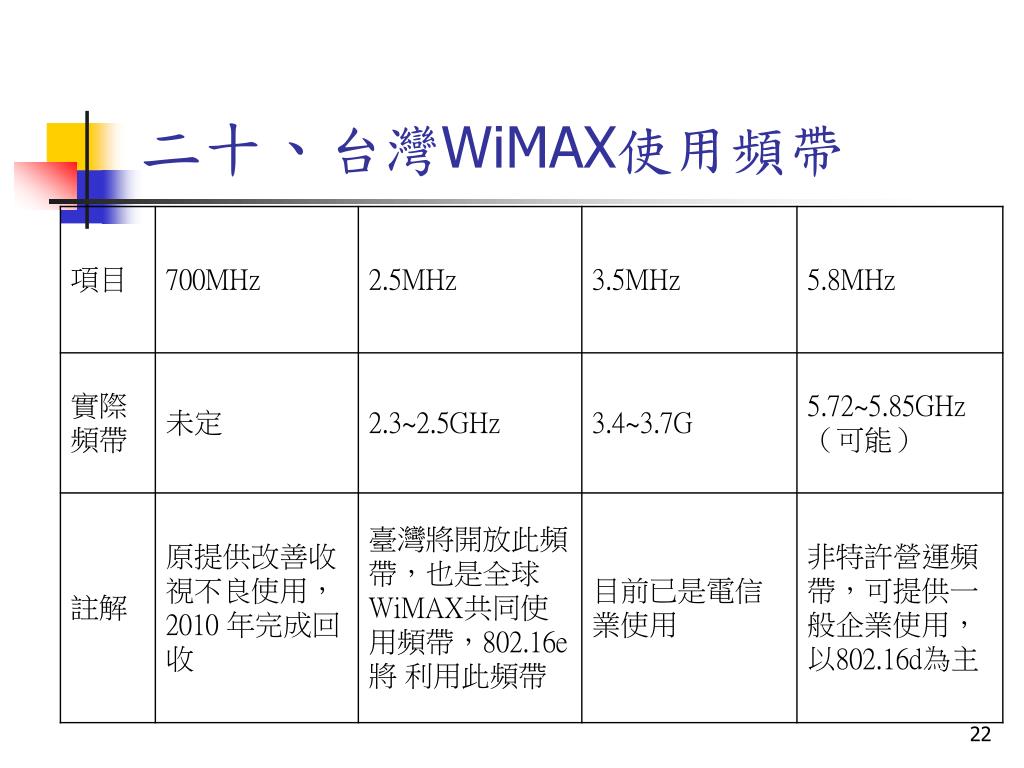

  22. 二十、台灣WiMAX使用頻帶

  23. 二十一、台灣WiMAX發展相關計畫 • 交大，清大，中央，暨南，中華電信所聯合建置802.16試驗平台 • 鄉村型的暨南大學試驗網 • 市郊型的中央大學試驗網 • 都會型的清華交通試驗網
