砌体结构土建工程建筑施工图识读

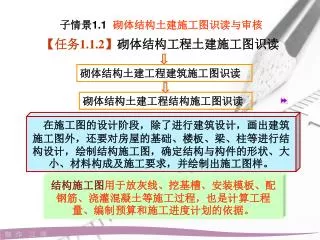

1. 子情景1.1砌体结构土建施工图识读与审核 【任务1.1.2】砌体结构工程土建施工图识读 砌体结构土建工程建筑施工图识读 砌体结构土建工程结构施工图识读 在施工图的设计阶段，除了进行建筑设计，画出建筑施工图外，还要对房屋的基础、楼板、梁、柱等进行结构设计，绘制结构施工图，确定结构与构件的形状、大小、材料构成及施工要求，并绘制出施工图样。 结构施工图用于放灰线、挖基槽、安装模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。 制 作 江 萍

2. 【任务1.1.2】砌体结构工程土建施工图识读 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 任务流程 浏览“资讯” 识读结构设计说明 识读结构平面布置图 识读结构构件详图 Please follow me！ 制 作 江 萍

3. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 结构构造要求及结构布置方案 钢筋混凝土结构简介 常用构件代号、钢筋图示方法及钢筋尺寸注法 相关资讯 1结构构造要求及结构布置方案 （1）结构构造要求 （2）结构布置方案 2钢筋混凝土结构简介 （1）钢筋混凝土结构构件 （2）材料性能 （3）梁、板、柱中钢筋的名称及其作用 3常用构件代号、钢筋图示方法及钢筋尺寸注法 （1）常用构件代号 （2）钢筋图示方法 （3）钢筋尺寸注法

4. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 相关资讯 1结构构造要求及结构布置方案 （1）结构构造要求 ①墙、柱的高厚比 墙、柱的高厚比β是衡量砌体长细程度的指标，它等于墙、柱计算高度H0与其厚度h之比 墙、柱的允许高厚比［β］见表1-1-16 ②构造柱与圈梁的设置 （2）结构布置方案

5. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 1结构构造要求及结构布置方案 （1）结构构造要求 ①墙、柱的高厚比 ②构造柱与圈梁的设置 1.为什么要设置构造柱和圈梁？ ? 2.如何设置构造柱和圈梁？ 3.圈梁和构造柱为什么要相互连接？ 期待。。。

6. ②构造柱与圈梁的设置 • 采用构造柱、圈梁等措施提高砌体结构的稳定性。 • 构造柱一般设在墙体相交处，施工时先砌墙，留出马牙咬接槎，然后浇注柱身混凝土。 • 为提高构造柱与砌体墙的联接，还需要沿柱高每隔500mm设置拉结钢筋，伸入砌体灰缝中，拉结钢筋的根数通常需按墙厚每120mm设一根。 • 圈梁一般设在楼板下方的墙体中，除外墙均需设置以外，承重内横墙也需要设置，它是墙体中闭合成圈的梁，有的建筑物在基础处也设圈梁，常称地圈梁。 • 圈梁与构造柱互相连接，在空中形成建筑物的骨架，对砌体结构起到良好的约束作用，防止砌体变形，也可以提高砌体结构的抗震性能。

7. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 1结构构造要求及结构布置方案 （1）结构构造要求 （2）结构布置方案 墙体布置与房屋的使用功能和房间大小有关，而且影响整个建筑物的刚度。 ？ ？

8. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 相关资讯 2 钢筋混凝土结构简介 （1）钢筋混凝土结构构件 为了更好地发挥钢筋、混凝土的受力性能，常在混凝土构件的受拉区或相应部位加入一定量的钢筋，使两种材料黏结成一整体，共同承受外力。 用钢筋混凝土捣制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。 现浇 预制 有的构件在制作时通过张拉钢筋对混凝土受拉区预加一定的压力，以提高构件的抗拉和抗裂性能，这种构件叫做预应力钢筋混凝土构件。 （2）材料性能 （3）梁、板、柱中钢筋的名称及其作用

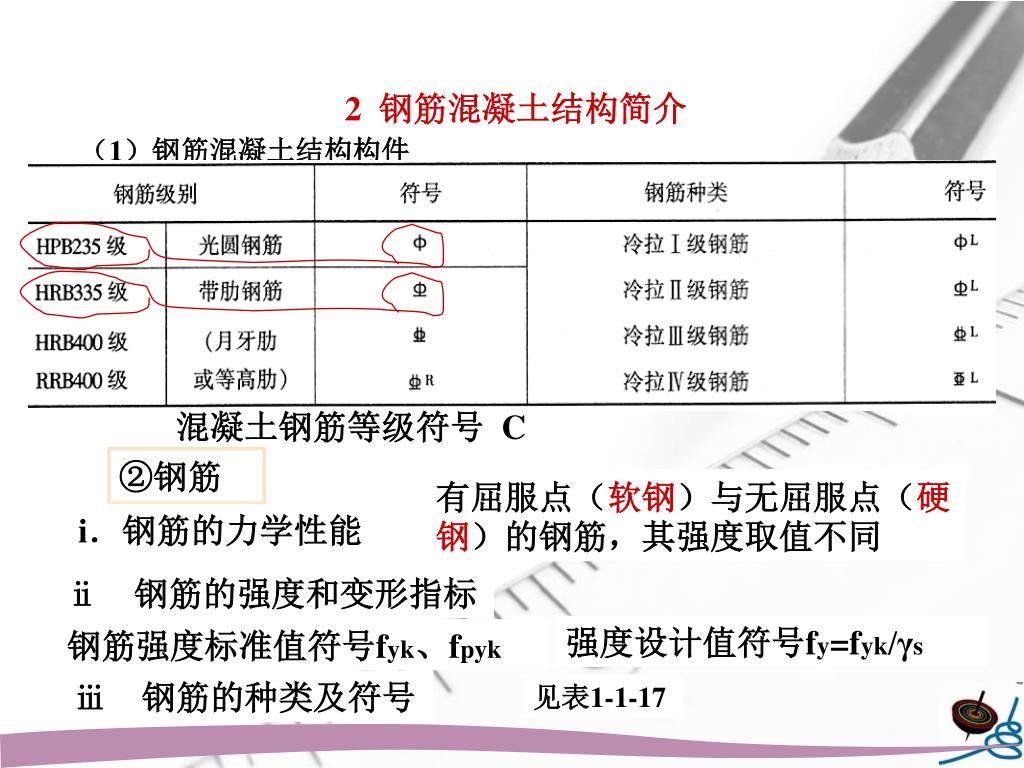

9. 2 钢筋混凝土结构简介 （1）钢筋混凝土结构构件 （2）材料性能 混凝土是指由水泥、水、粗骨料（碎石、卵石）、细骨料、砂石等材料按一定配合比，经混合搅拌，入模浇捣并养护硬化后形成的人工石材。 ①混凝土 强度设计值fc=fck/γc 混凝土强度标准值fck、ftk 混凝土钢筋等级符号 C ②钢筋 有屈服点（软钢）与无屈服点（硬钢）的钢筋，其强度取值不同 i．钢筋的力学性能 ⅱ钢筋的强度和变形指标 强度设计值符号fy=fyk/γs 钢筋强度标准值符号fyk、fpyk ⅲ钢筋的种类及符号 见表1-1-17

10. 2 钢筋混凝土结构简介 （1）钢筋混凝土结构构件 （2）材料性能 （3）梁、板、柱中钢筋的名称及其作用 ①受力筋： 主要承受拉、压应力的钢筋。 ②箍筋： 承受剪力或扭力的钢筋，其次，箍筋通过邦扎或焊接把其他钢筋联系在一起，形成一个空间钢筋骨架。 ③架立钢筋： 用来固定箍筋的正确位置和形成钢筋骨架，还可承受因温度变化和混凝土收缩而产生的应力，防止发生裂缝。 ④分布筋：用于屋面板、楼板内，它与板的受力筋垂直布置，并固定受力筋的位置，构成钢筋的骨架，将受力的重量均匀地传给受力筋。 ⑤构造筋：因构件的构造要求和施工安装需要配置的钢筋，如腰筋、预埋锚固筋、吊环等。

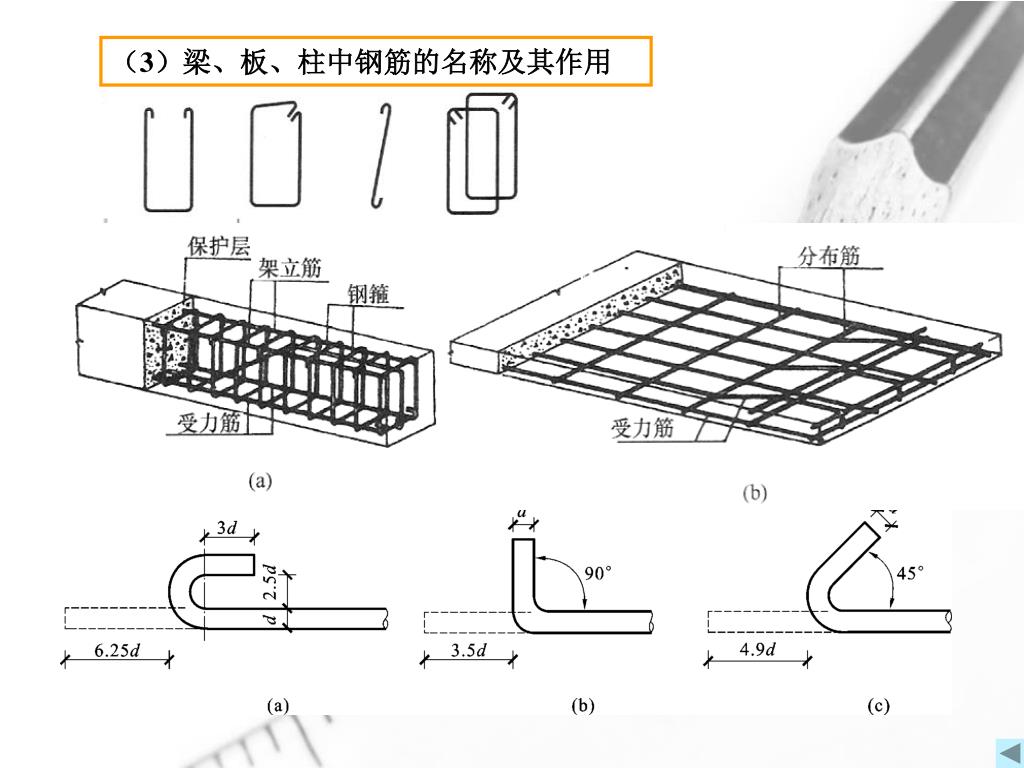

11. （3）梁、板、柱中钢筋的名称及其作用

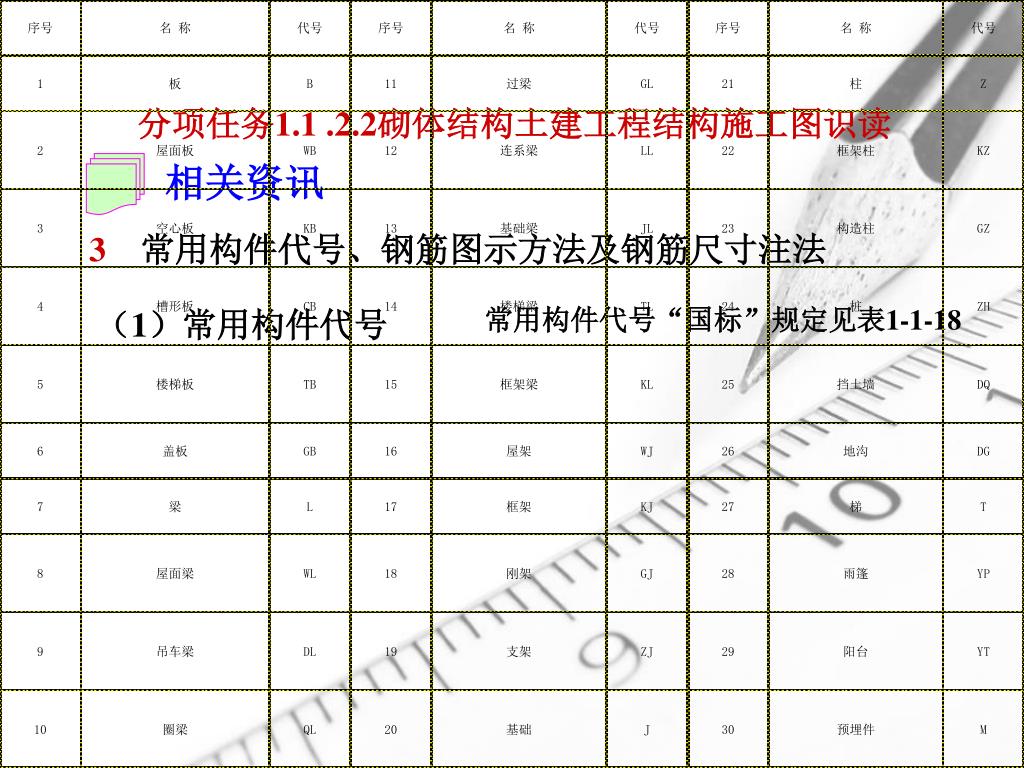

12. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 相关资讯 3常用构件代号、钢筋图示方法及钢筋尺寸注法 常用构件代号“国标”规定见表1-1-18 （1）常用构件代号

13. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 相关资讯 3常用构件代号、钢筋图示方法及钢筋尺寸注法 （2）钢筋图示方法 见表1-1-19及表1-1-20

14. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 3常用构件代号、钢筋图示方法及钢筋尺寸注法 （1）常用构件代号 （2）钢筋图示方法 （3）钢筋尺寸注法 梁内箍筋和板内钢筋标注方法 梁内受力筋和架力筋标注方法 Let's move on to the study contents.

15. 【任务1.1.2】砌体结构工程土建施工图识读 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 任务实施 步骤1 识读结构设计说明 步骤2 识读结构平面布置图 步骤3 识读结构构件详图 给力！练就火眼金睛 制 作 江 萍

16. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 任务实施 步骤1 识读结构设计说明 识图示例：某工程结构设计总说明（见图1-1-160） （1）了解工程概况 砌体结构构件设计除应遵守规范中的有关规定外，还应采取一定的技术措施，从而保证结构的安全和建筑的功能满足要求，如墙、柱的高厚比以及构造柱与圈梁的设置等 （2）查看设计依据 （3）查看材料的选用 （4）熟知砌体的构造要求 （5）查看施工要求

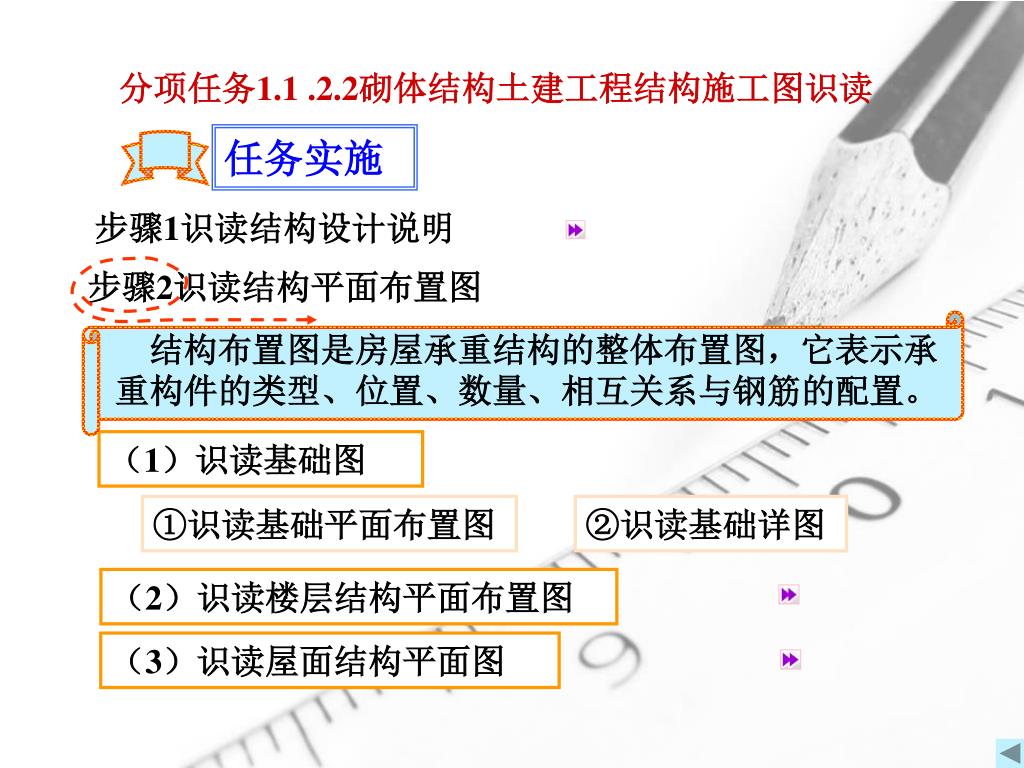

17. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 任务实施 步骤1识读结构设计说明 步骤2识读结构平面布置图 结构布置图是房屋承重结构的整体布置图，它表示承重构件的类型、位置、数量、相互关系与钢筋的配置。 （1）识读基础图 ①识读基础平面布置图 ②识读基础详图 （2）识读楼层结构平面布置图 （3）识读屋面结构平面图

18. 放灰线（用工具在地上撒石灰粉画线）、挖基坑、砌筑或浇捣基础等工作，都要根据基础平面图及基础详图进行。 （1）识读基础图 ①识读基础平面布置图 ⅰ 图示特点 识读示例：基础平面布置示例（见图1-1-150） 基础平面图中，只画出基础墙（或柱）及其基础底面的轮廓线，基础的细部轮廓将具体反映在基础详图中。 剖切到的基础墙——中实线，基础底面——细实线； 可见梁——粗实线（单线），不可见梁——粗虚线（单线） 剖切到的钢筋混凝土柱——涂黑。 基础的定形尺寸即基础墙的宽度、柱外形尺寸以及它们的基础底面尺寸。 基础的定位尺寸也就是基础墙（或柱）的轴线尺寸。

19. ①识读基础平面布置图 • 图名 了解是那个工程的基础，绘图比例是多少。 • 纵横定位轴线编号 • 注意与房屋平面图对照 • 基础墙、柱以及基础底面的形状、大小尺寸及其与轴线的关系。 • 基础梁的位置和代号 ⅰ 图示特点 ⅱ 识读方法 基础平面图中剖切线及其编号（或注写的基础代号） 施工说明 从中了解施工时对基础材料及其强度等的要求。 洞口、（洞口）过梁 对称图形的简化画法

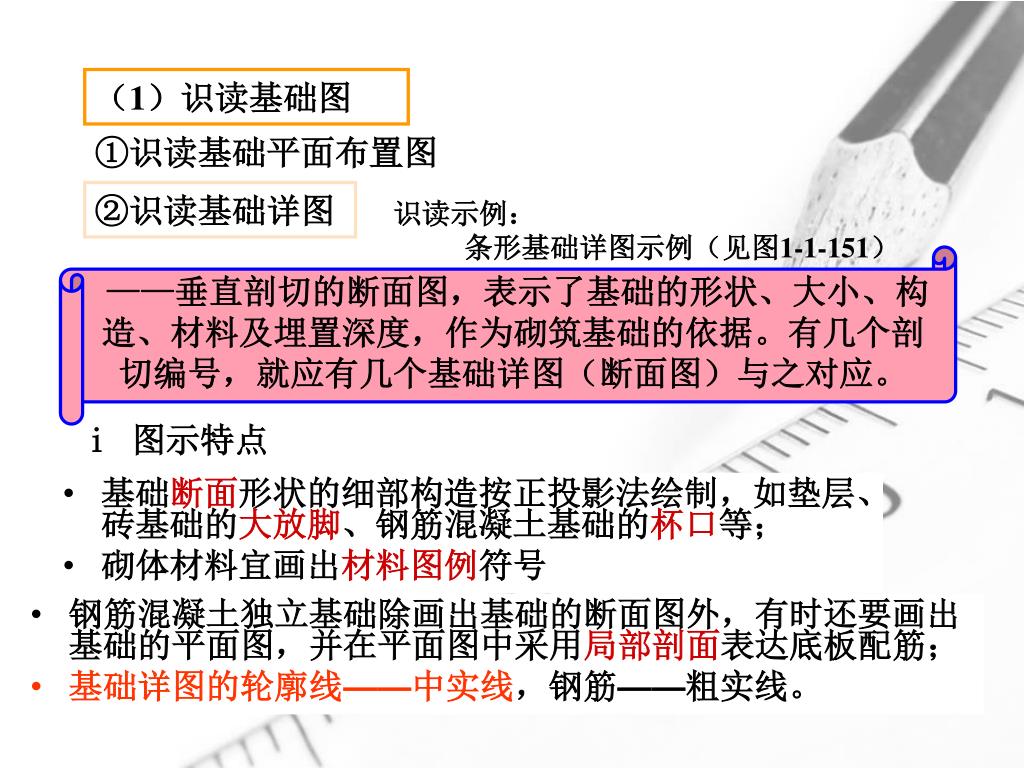

20. （1）识读基础图 ①识读基础平面布置图 ②识读基础详图 识读示例： 条形基础详图示例（见图1-1-151） ——垂直剖切的断面图，表示了基础的形状、大小、构造、材料及埋置深度，作为砌筑基础的依据。有几个剖切编号，就应有几个基础详图（断面图）与之对应。 ⅰ 图示特点 • 基础断面形状的细部构造按正投影法绘制，如垫层、砖基础的大放脚、钢筋混凝土基础的杯口等； • 砌体材料宜画出材料图例符号 • 钢筋混凝土独立基础除画出基础的断面图外，有时还要画出基础的平面图，并在平面图中采用局部剖面表达底板配筋； • 基础详图的轮廓线——中实线，钢筋——粗实线。

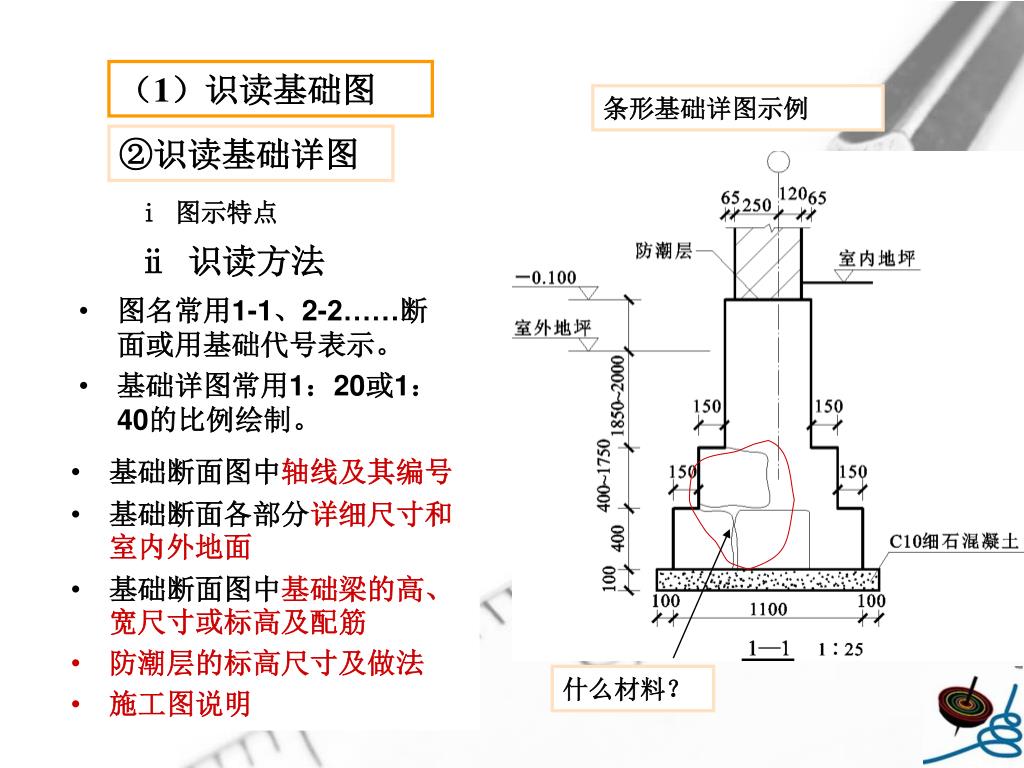

21. （1）识读基础图 条形基础详图示例 ②识读基础详图 ⅰ 图示特点 ⅱ 识读方法 • 图名常用1-1、2-2……断面或用基础代号表示。 • 基础详图常用1：20或1：40的比例绘制。 • 基础断面图中轴线及其编号 • 基础断面各部分详细尺寸和室内外地面 • 基础断面图中基础梁的高、宽尺寸或标高及配筋 • 防潮层的标高尺寸及做法 • 施工图说明 什么材料？

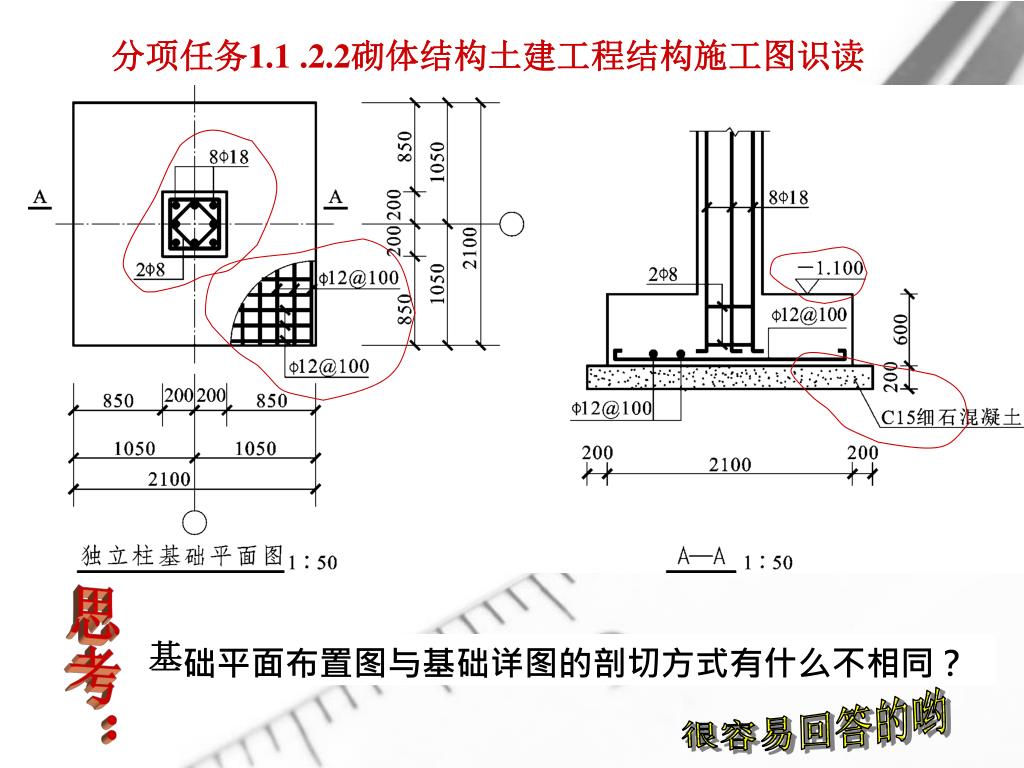

22. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 基础平面布置图与基础详图的剖切方式有什么不相同？ 思考： 很容易回答的哟

23. （2）识读楼层结构平面布置图 • 图名、比例 • 细实线——可见的钢筋混凝土楼板的轮廓线， • 中实线——剖切到的墙身轮廓线， • 中虚线——楼板下面不可见的墙身轮廓线； • 剖切到的钢筋混凝土柱子——涂黑。 ⅰ 图示内容 识读示例： 楼层结构平面图示例（见图1-1-153） 现浇楼板XB的配筋； 预制板的代号及铺设 • 圈梁、过梁和梁L—1的断面形状、大小和配筋，梁底的结构标高。 圈梁只画出轮廓线和标注QL

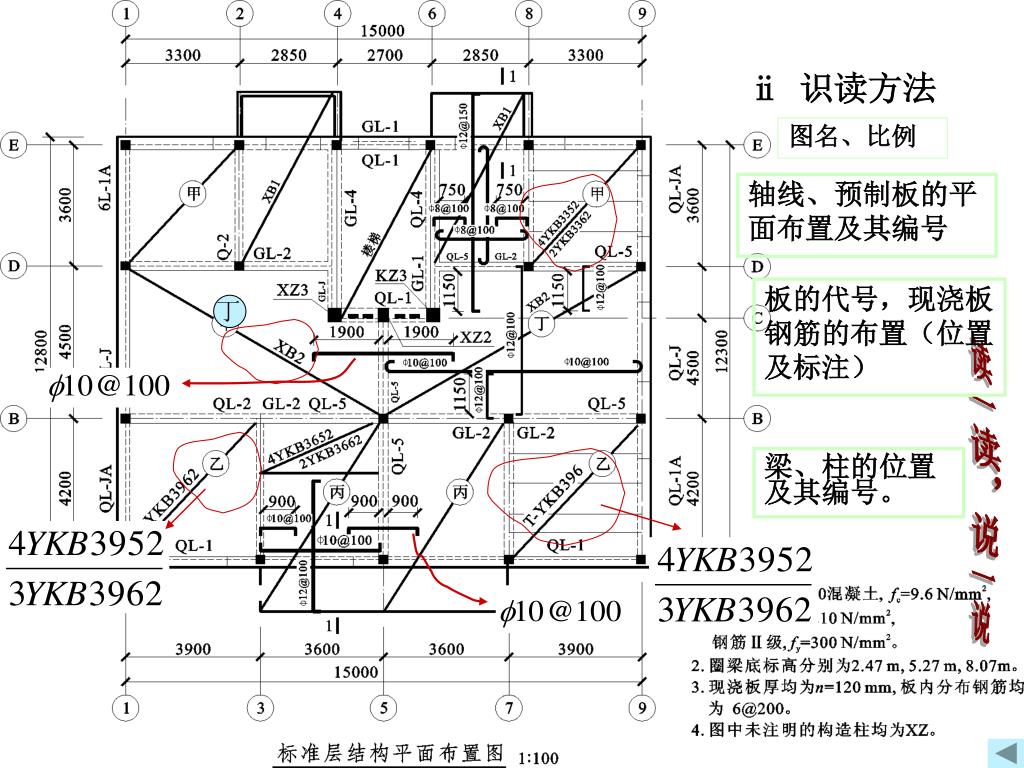

24. ⅱ 识读方法 图名、比例 轴线、预制板的平面布置及其编号 板的代号，现浇板钢筋的布置（位置及标注） 梁、柱的位置及其编号。 读一读，说一说

25. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 步骤2识读结构平面布置图 （1）识读基础图 （2）识读楼层结构平面布置图 （3）识读屋面结构平面图 平屋顶与楼层的结构布置的不同之处： • a）平屋顶的楼梯间，满铺屋面板； • b）带挑檐的平屋顶有檐板； • c）平屋顶有检查孔和水箱间； • d）楼层中的厕所小间用现浇钢筋混凝土板，而屋顶则可用通长的空心板； • e）平屋顶上有烟囱、通风道的留孔。

26. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 • 模板图是表示构件外形和预埋件未知的图样，图中标注构件的外形尺寸（也成模板尺寸）和预埋件型号及其定位尺寸。 任务实施 步骤1 识读结构设计说明 步骤2 识读结构平面布置图 步骤3 识读结构构件详图 包括模板图、配筋图、预埋件详图及钢筋表（材料用量表） 配筋图是主要图样，又分为立面图、断面图和钢筋详图，表示构件内部钢筋的配置（形状、数量、规格）。

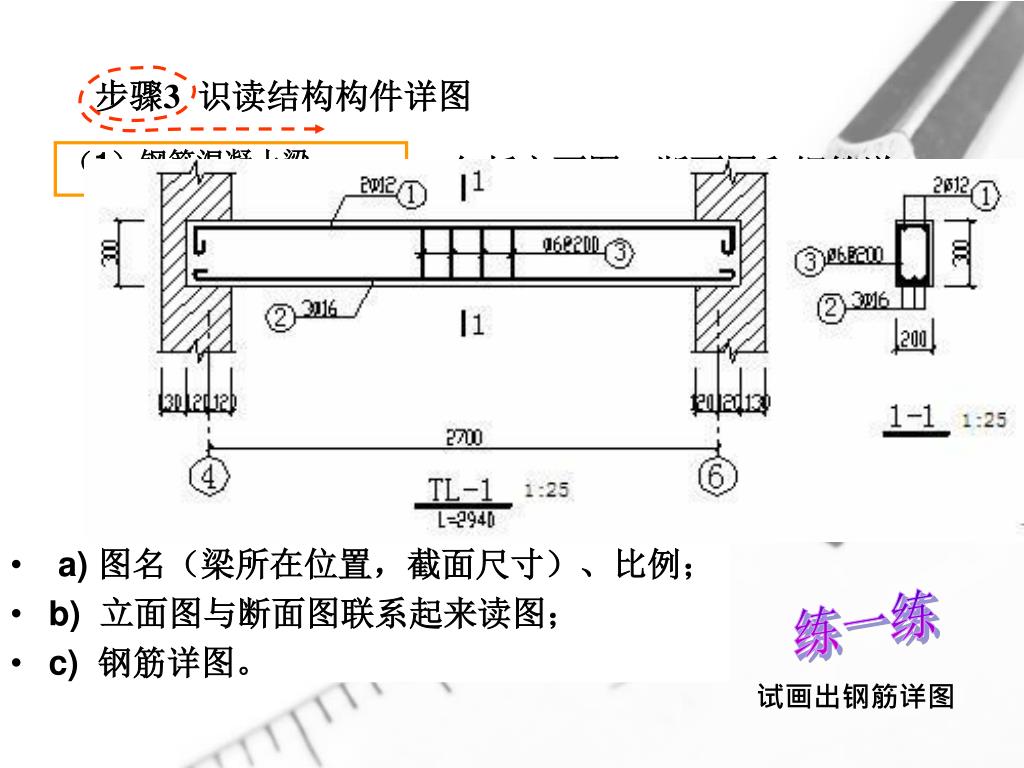

27. 步骤3 识读结构构件详图 （1）钢筋混凝土梁 • 包括立面图、断面图和钢筋详图。 • a) 图名（梁所在位置，截面尺寸）、比例； • b)  立面图与断面图联系起来读图； • c)  钢筋详图。 练一练 试画出钢筋详图

28. 步骤3 识读结构构件详图 • a)        模板图：表示柱的外形、尺寸、标高以及预埋件位置的图样。b)        配筋图：又包括立面图、断面图、？。 • c)        预埋件详图：表示预埋件的形状和尺寸，以及各预埋件锚固钢筋？？ • d)        钢筋表：列出钢筋混凝土柱构件中所有钢筋的编号、规格、形状、？？等信息。 （2）钢筋混凝土柱

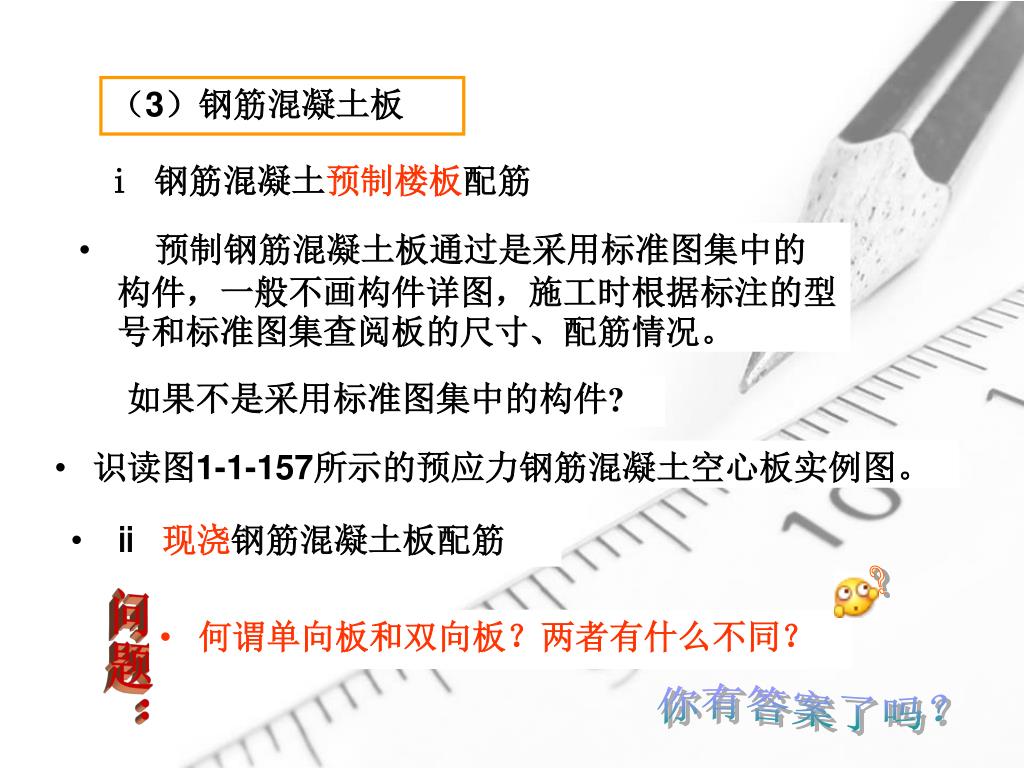

29. （3）钢筋混凝土板 • ⅱ 现浇钢筋混凝土板配筋 ⅰ 钢筋混凝土预制楼板配筋 • 预制钢筋混凝土板通过是采用标准图集中的构件，一般不画构件详图，施工时根据标注的型号和标准图集查阅板的尺寸、配筋情况。 如果不是采用标准图集中的构件? • 识读图1-1-157所示的预应力钢筋混凝土空心板实例图。 ? • 何谓单向板和双向板？两者有什么不同？ 问题： 你有答案了吗？

30. （3）钢筋混凝土板 读一读，说一说 问问： 1.哪些是板底布置钢筋？哪些是板面布置钢筋？ 2.板上有洞口如何处理？ 3.为什么要沿墙边布置板面钢筋？

31. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 （3）钢筋混凝土板 ⅲ 嵌入墙内的板面附加钢筋 • 嵌固在承重墙内的板，由于支座处受砖墙的约束，将产生负弯矩，因此在平行墙面方向会产生裂缝，在板角部分也会产生斜向裂缝。为防止上述裂缝，对嵌固在承重墙内的现浇板，在板的上部应配置构造钢筋。

32. （4）楼梯 问问： • ⅰ 楼梯结构平面图 • 钢筋混凝土楼梯的不可见轮廓线——细虚线，可见轮廓线——细实线，剖到的砖墙轮廓线——中实线。 轴线编号有什么要求？ 剖切符号画在哪里？ • ⅱ 楼梯结构剖视图 • 应注出楼层高度及楼梯平台的高度——均不包括面层厚度，用楼梯梁顶面的结构标高标注； • 还需注出楼梯梁的梁底和平台板的结构标高。 • ⅲ 楼梯配筋图 • 在配筋图中不能表示清楚钢筋的布置，则在配筋图外面增加钢筋大样图（即钢筋详图）。

33. （4）楼梯 楼梯剖面图 楼梯详图（识读详见情境2） 楼梯结构平面图

34. 分项任务1.1 .2.2砌体结构土建工程结构施工图识读 归纳提炼

35. 边学边练 识读某小区13#楼结构施工图实例， 见图1-1-160～图1-1-166。 识图引导文 1．本例结构类型是什么？ 2．基础的类型有哪些？本例采用什么类型的基础？ 3．基础底部标高是多少？垫层混凝土强度等级是多少？ 4．本例楼板是哪种类型？ 8．本例楼板规格有哪些？ 9．本例楼层结构标高是多少？ 10．本例楼梯是板式楼梯吗？休息平台是现浇板吗？ 5．本例构造柱设置在哪些部位？构造柱混凝土强度等级是多少？钢筋如何配置？ 6．本例圈梁设置在哪些墙体上？圈梁混凝土强度等级是多少？钢筋如何配置？ 7．结构施工图包含哪些内容？本例结施图共有几张？ 通过识图，你发现了哪些问题？ Read and speak 制 作 江 萍
