  1. TECHNICKÁ DOKUMENTACE ČLENĚNÍ

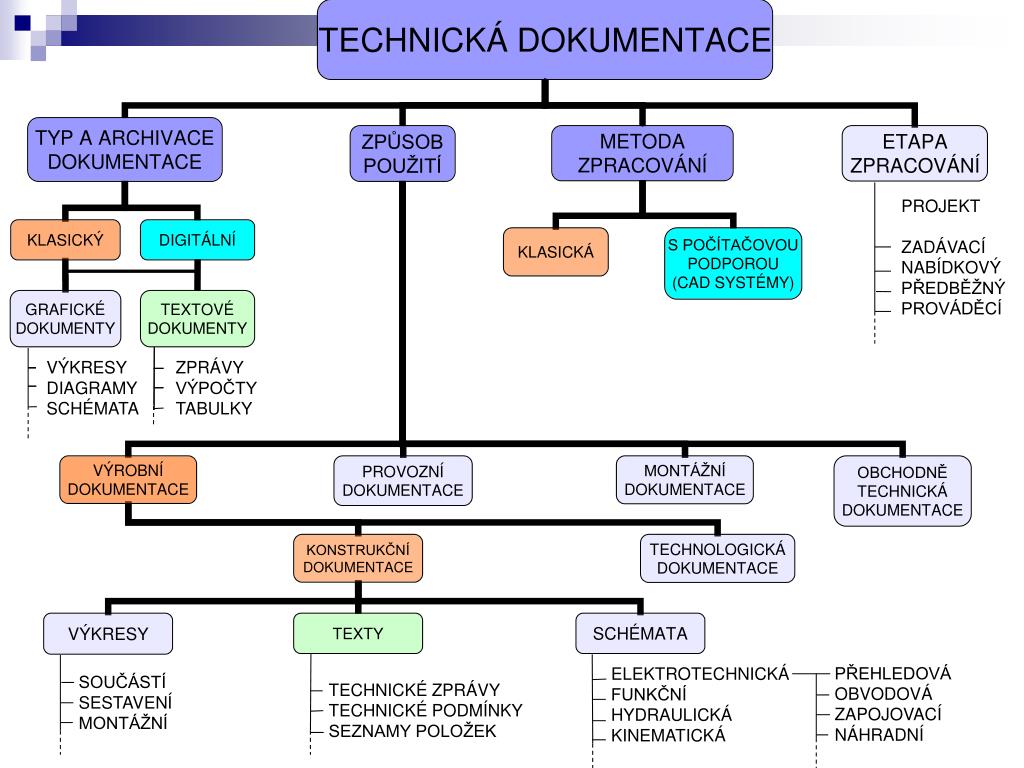

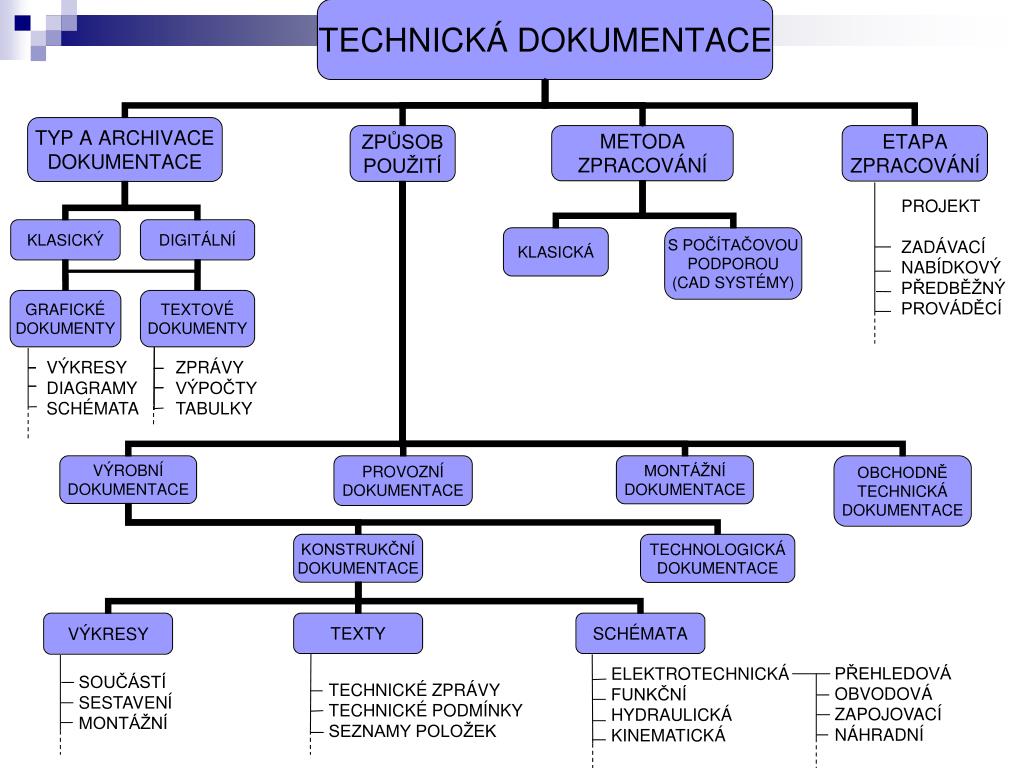

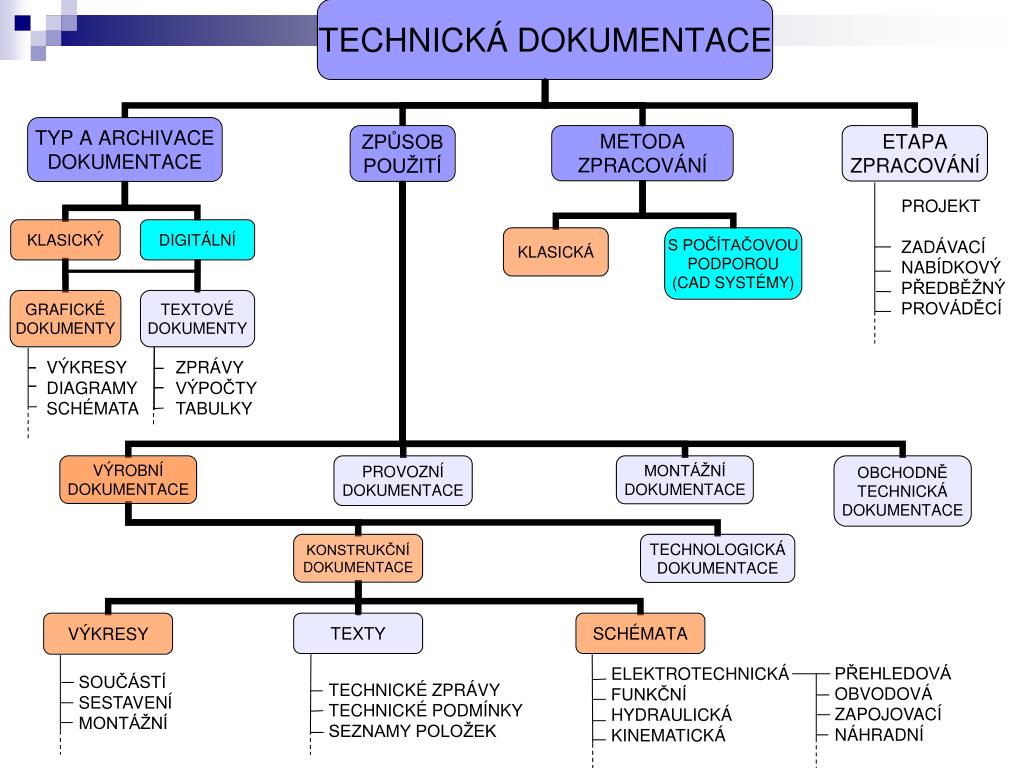

  2. PROJEKT ZADÁVACÍNABÍDKOVÝPŘEDBĚŽNÝPROVÁDĚCÍ VÝKRESYDIAGRAMYSCHÉMATA ZPRÁVYVÝPOČTYTABULKY PŘEHLEDOVÁOBVODOVÁZAPOJOVACÍNÁHRADNÍ ELEKTROTECHNICKÁFUNKČNÍHYDRAULICKÁKINEMATICKÁ SOUČÁSTÍSESTAVENÍMONTÁŽNÍ TECHNICKÉ ZPRÁVYTECHNICKÉ PODMÍNKYSEZNAMY POLOŽEK

  3. PROJEKT ZADÁVACÍNABÍDKOVÝPŘEDBĚŽNÝPROVÁDĚCÍ VÝKRESYDIAGRAMYSCHÉMATA ZPRÁVYVÝPOČTYTABULKY PŘEHLEDOVÁOBVODOVÁZAPOJOVACÍNÁHRADNÍ ELEKTROTECHNICKÁFUNKČNÍHYDRAULICKÁKINEMATICKÁ SOUČÁSTÍSESTAVENÍMONTÁŽNÍ TECHNICKÉ ZPRÁVYTECHNICKÉ PODMÍNKYSEZNAMY POLOŽEK

  4. PROJEKT ZADÁVACÍNABÍDKOVÝPŘEDBĚŽNÝPROVÁDĚCÍ VÝKRESYDIAGRAMYSCHÉMATA ZPRÁVYVÝPOČTYTABULKY PŘEHLEDOVÁOBVODOVÁZAPOJOVACÍNÁHRADNÍ ELEKTROTECHNICKÁFUNKČNÍHYDRAULICKÁKINEMATICKÁ SOUČÁSTÍSESTAVENÍMONTÁŽNÍ TECHNICKÉ ZPRÁVYTECHNICKÉ PODMÍNKYSEZNAMY POLOŽEK

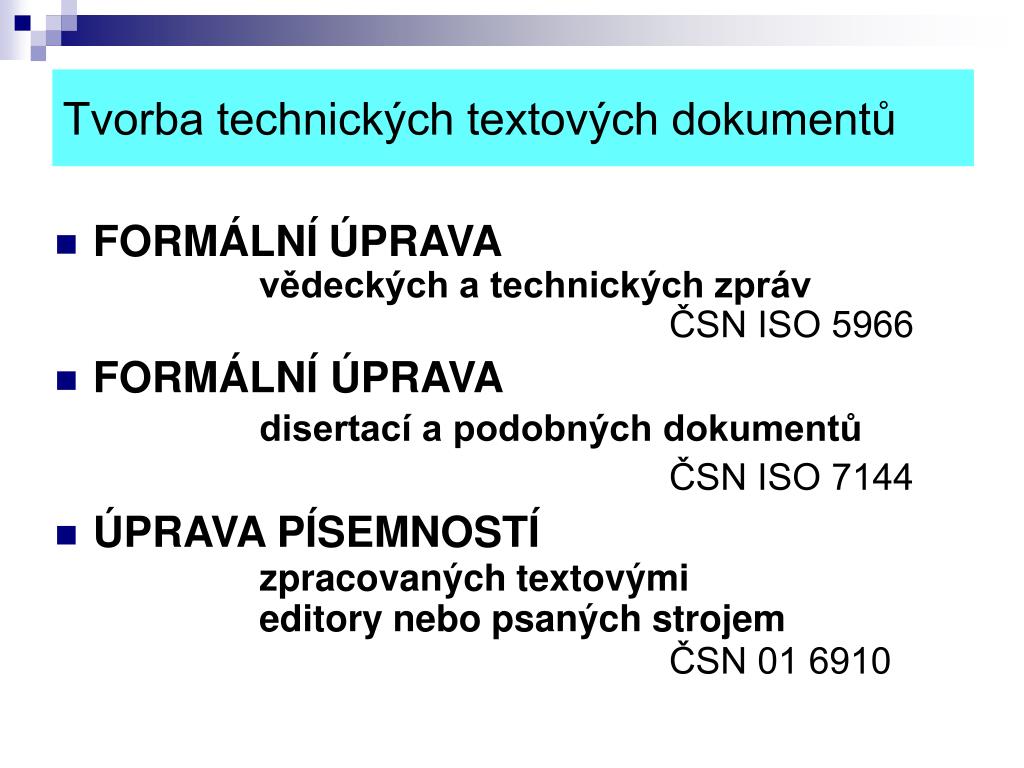

  5. Tvorba technických textových dokumentů • FORMÁLNÍÚPRAVA vědeckých a technických zprávČSN ISO 5966 • FORMÁLNÍ ÚPRAVA disertací a podobných dokumentůČSN ISO 7144 • ÚPRAVA PÍSEMNOSTÍzpracovaných textovými editory nebo psaných strojem ČSN 01 6910

  6. TECHNICKÁ DOKUMENTACE TEXTOVÁ: FORMÁLNÍÚPRAVA vědeckých a technických zpráv ČSN ISO 5966

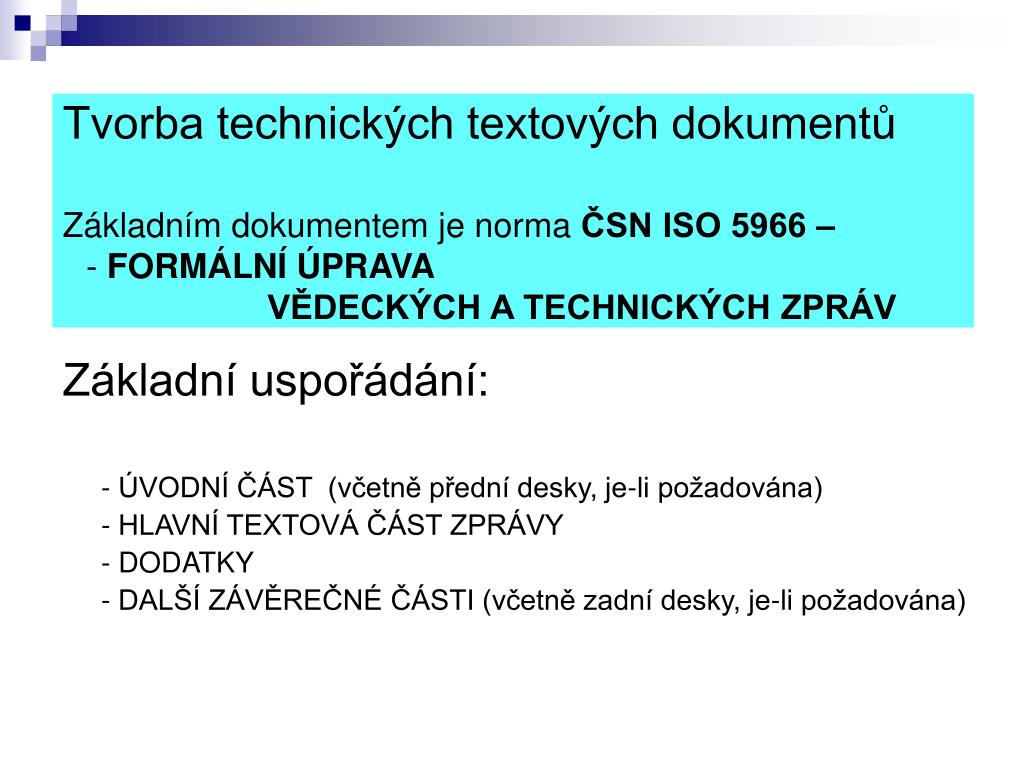

  7. Tvorba technických textových dokumentůZákladním dokumentem je norma ČSN ISO 5966 –- FORMÁLNÍ ÚPRAVA VĚDECKÝCH A TECHNICKÝCH ZPRÁV Základní uspořádání: - ÚVODNÍ ČÁST (včetně přední desky, je-li požadována) - HLAVNÍ TEXTOVÁ ČÁST ZPRÁVY - DODATKY - DALŠÍ ZÁVĚREČNÉ ČÁSTI (včetně zadní desky, je-li požadována)

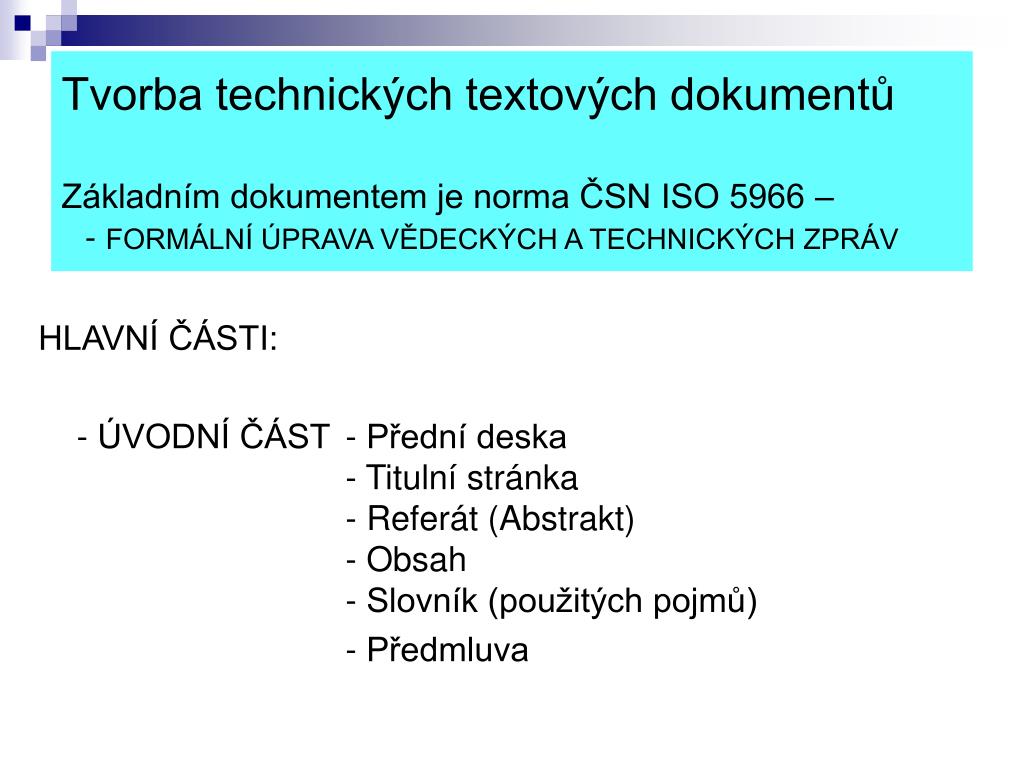

  8. Tvorba technických textových dokumentůZákladním dokumentem je norma ČSN ISO 5966 –- FORMÁLNÍ ÚPRAVA VĚDECKÝCH A TECHNICKÝCH ZPRÁV HLAVNÍ ČÁSTI: - ÚVODNÍ ČÁST - Přední deska - Titulní stránka - Referát (Abstrakt) - Obsah - Slovník (použitých pojmů) - Předmluva

  9. Tvorba technických textových dokumentůZákladním dokumentem je norma ČSN ISO 5966 –- FORMÁLNÍ ÚPRAVA VĚDECKÝCH A TECHNICKÝCH ZPRÁV HLAVNÍ ČÁSTI: HLAVNÍ TEXTOVÁ ČÁST ZPRÁVY – - Úvod - Jádro zprávy s hlavními ilustracemi a tabulkami - Závěry a doporučení - Poděkování (existuje-li) - Soupis citací

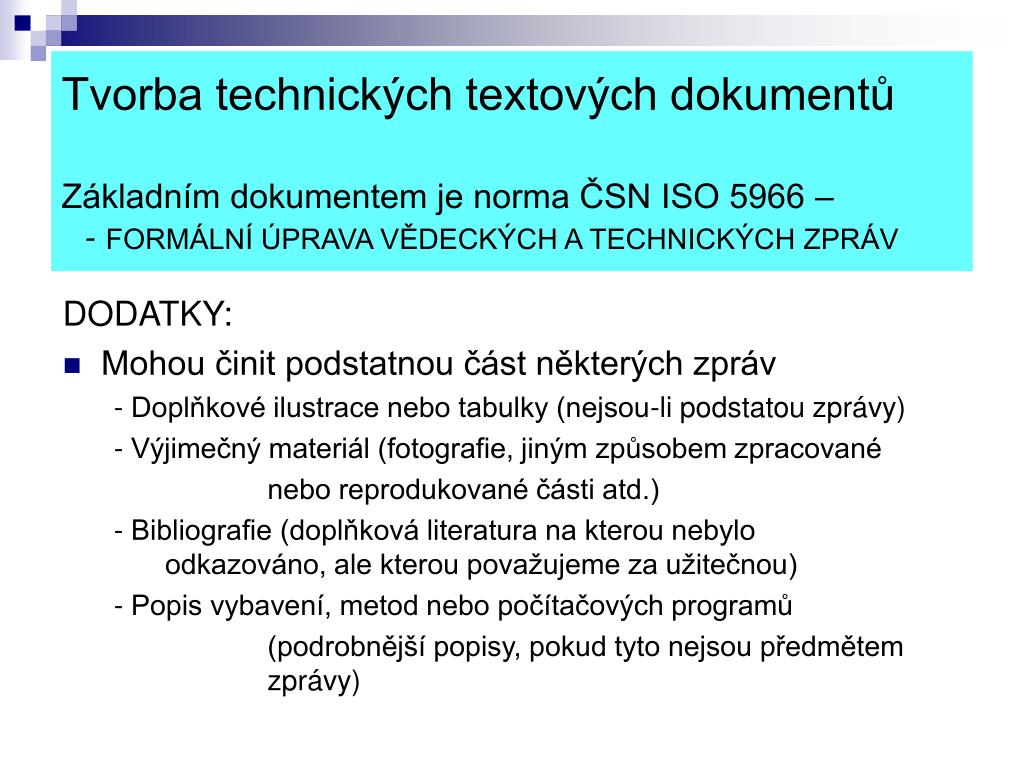

  10. Tvorba technických textových dokumentůZákladním dokumentem je norma ČSN ISO 5966 –- FORMÁLNÍ ÚPRAVA VĚDECKÝCH A TECHNICKÝCH ZPRÁV DODATKY: • Mohou činit podstatnou část některých zpráv - Doplňkové ilustrace nebo tabulky (nejsou-li podstatou zprávy) - Výjimečný materiál (fotografie, jiným způsobem zpracované nebo reprodukované části atd.) - Bibliografie (doplňková literatura na kterou nebylo odkazováno, ale kterou považujeme za užitečnou) - Popis vybavení, metod nebo počítačových programů (podrobnější popisy, pokud tyto nejsou předmětem zprávy)

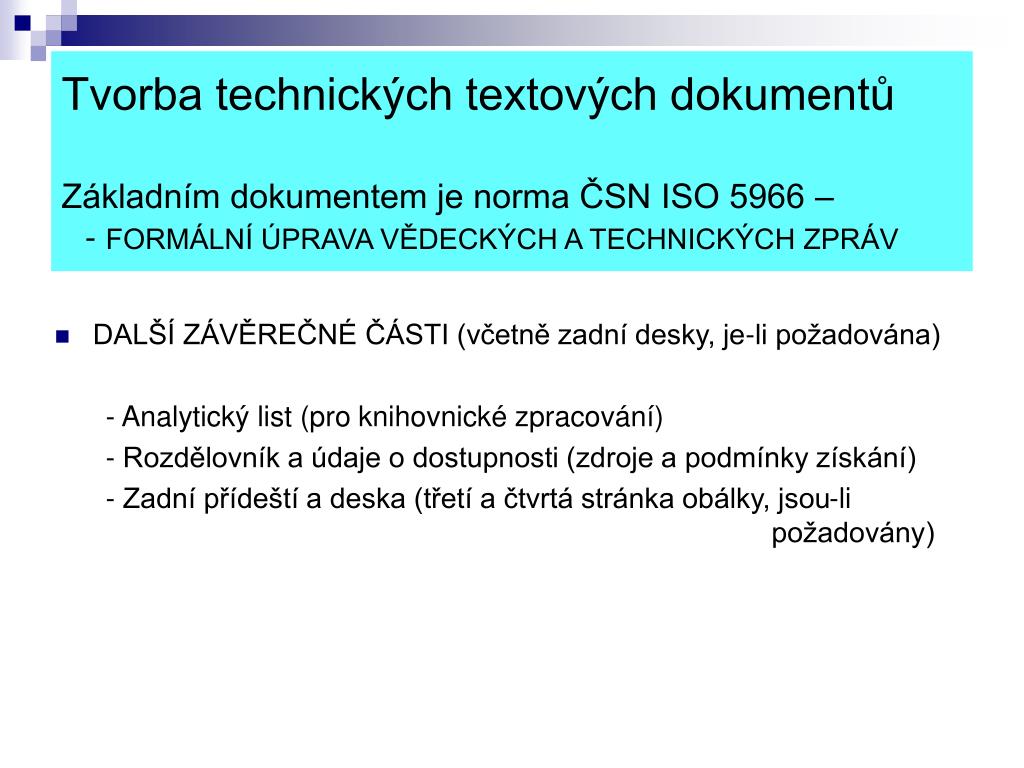

  11. Tvorba technických textových dokumentůZákladním dokumentem je norma ČSN ISO 5966 –- FORMÁLNÍ ÚPRAVA VĚDECKÝCH A TECHNICKÝCH ZPRÁV • DALŠÍ ZÁVĚREČNÉ ČÁSTI (včetně zadní desky, je-li požadována) - Analytický list (pro knihovnické zpracování) - Rozdělovník a údaje o dostupnosti (zdroje a podmínky získání) - Zadní přídeští a deska (třetí a čtvrtá stránka obálky, jsou-li požadovány)

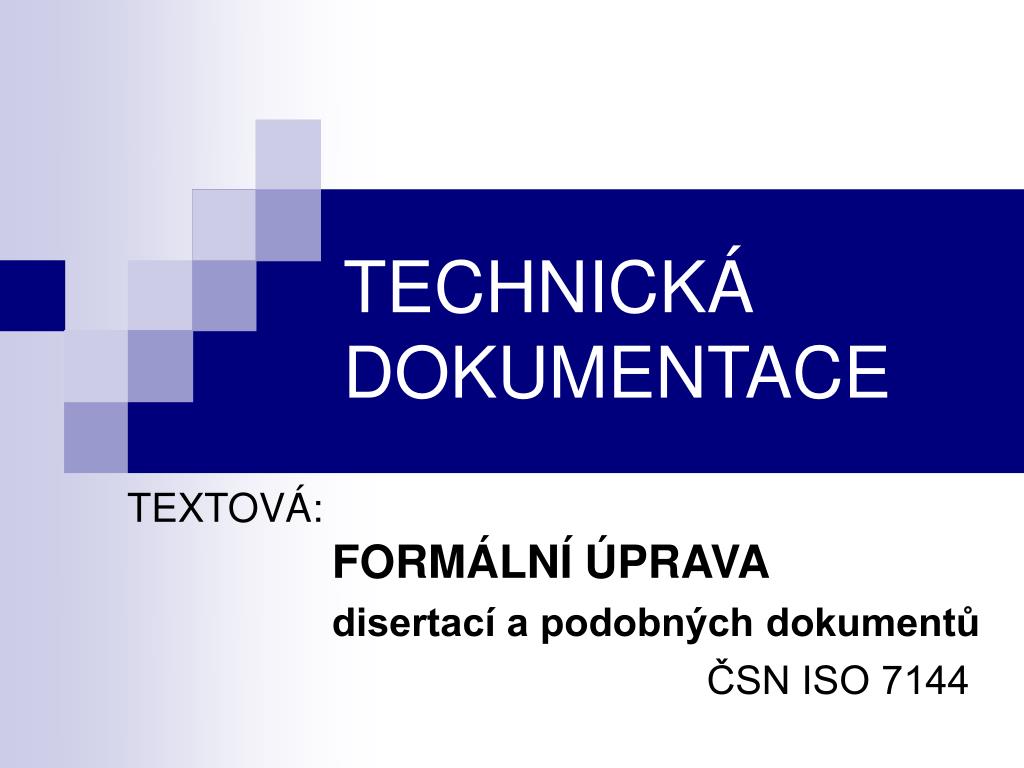

  12. TECHNICKÁ DOKUMENTACE TEXTOVÁ:FORMÁLNÍ ÚPRAVA disertací a podobných dokumentůČSN ISO 7144

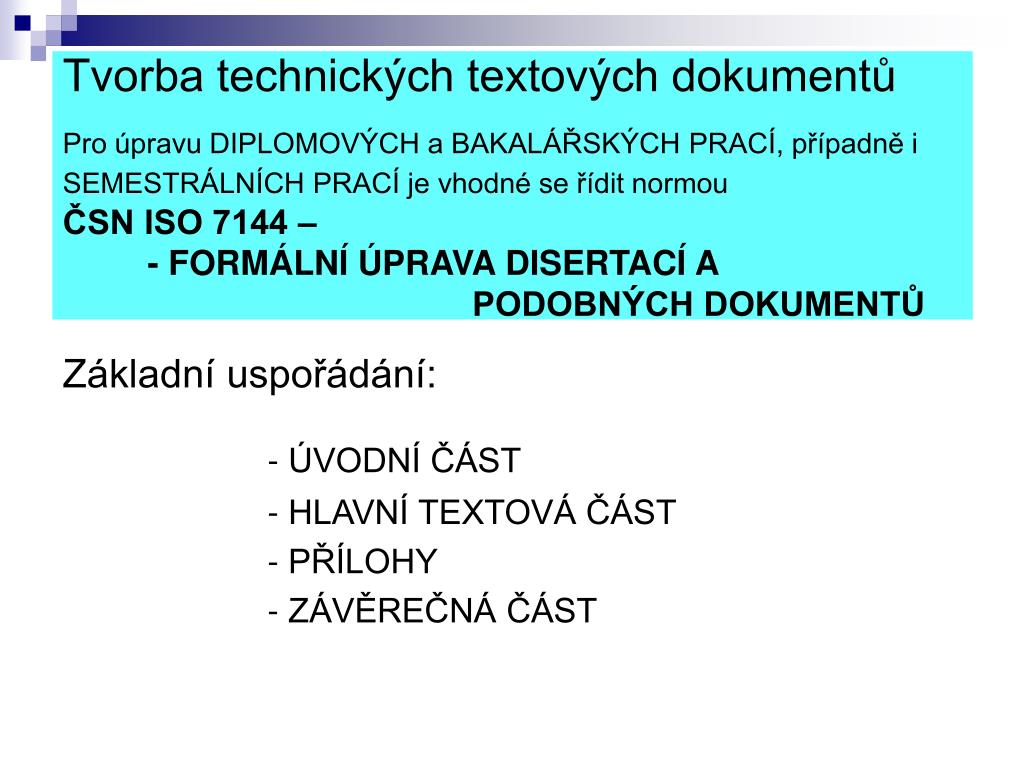

  13. Tvorba technických textových dokumentů Pro úpravu DIPLOMOVÝCH a BAKALÁŘSKÝCH PRACÍ, případně i SEMESTRÁLNÍCH PRACÍ je vhodné se řídit normouČSN ISO 7144 – - FORMÁLNÍ ÚPRAVA DISERTACÍ A PODOBNÝCH DOKUMENTŮ Základní uspořádání: - ÚVODNÍ ČÁST - HLAVNÍ TEXTOVÁ ČÁST - PŘÍLOHY - ZÁVĚREČNÁ ČÁST

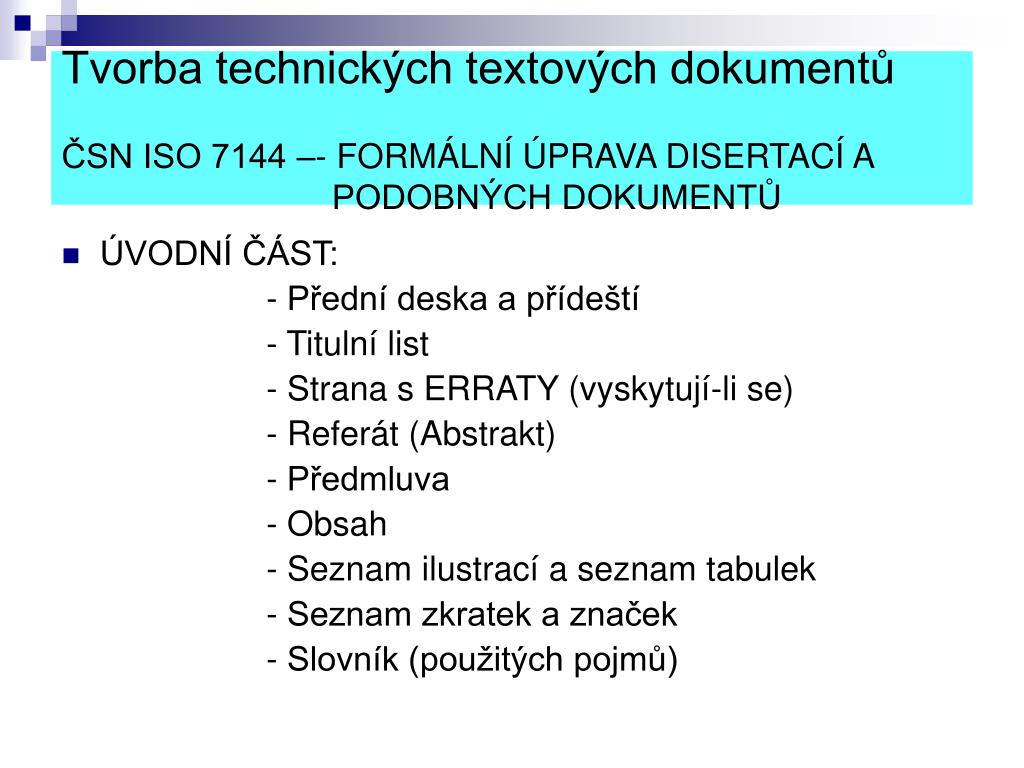

  14. Tvorba technických textových dokumentů ČSN ISO 7144 –- FORMÁLNÍ ÚPRAVA DISERTACÍ A PODOBNÝCH DOKUMENTŮ • ÚVODNÍ ČÁST: - Přední deska a přídeští - Titulní list - Strana s ERRATY (vyskytují-li se) - Referát (Abstrakt) - Předmluva - Obsah - Seznam ilustrací a seznam tabulek - Seznam zkratek a značek - Slovník (použitých pojmů)

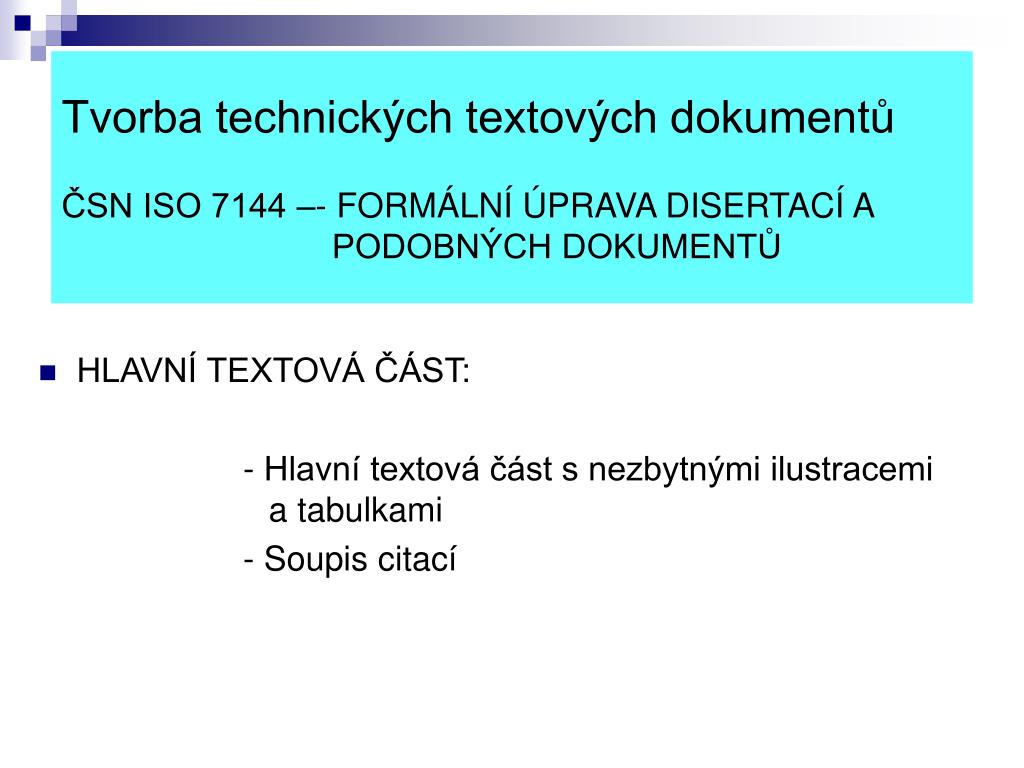

  15. Tvorba technických textových dokumentů ČSN ISO 7144 –- FORMÁLNÍ ÚPRAVA DISERTACÍ A PODOBNÝCH DOKUMENTŮ • HLAVNÍ TEXTOVÁ ČÁST: - Hlavní textová část s nezbytnými ilustracemi a tabulkami - Soupis citací

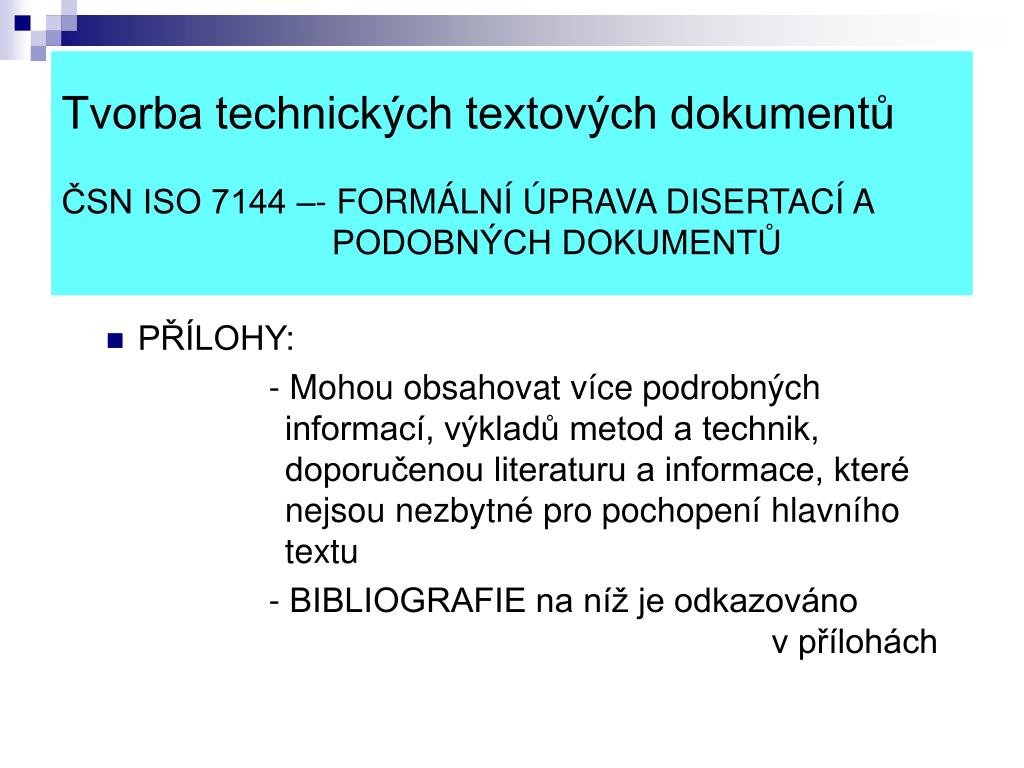

  16. Tvorba technických textových dokumentů ČSN ISO 7144 –- FORMÁLNÍ ÚPRAVA DISERTACÍ A PODOBNÝCH DOKUMENTŮ • PŘÍLOHY: - Mohou obsahovat více podrobnýchinformací, výkladů metod a technik, doporučenou literaturu a informace, které nejsou nezbytné pro pochopení hlavního textu - BIBLIOGRAFIE na níž je odkazováno v přílohách

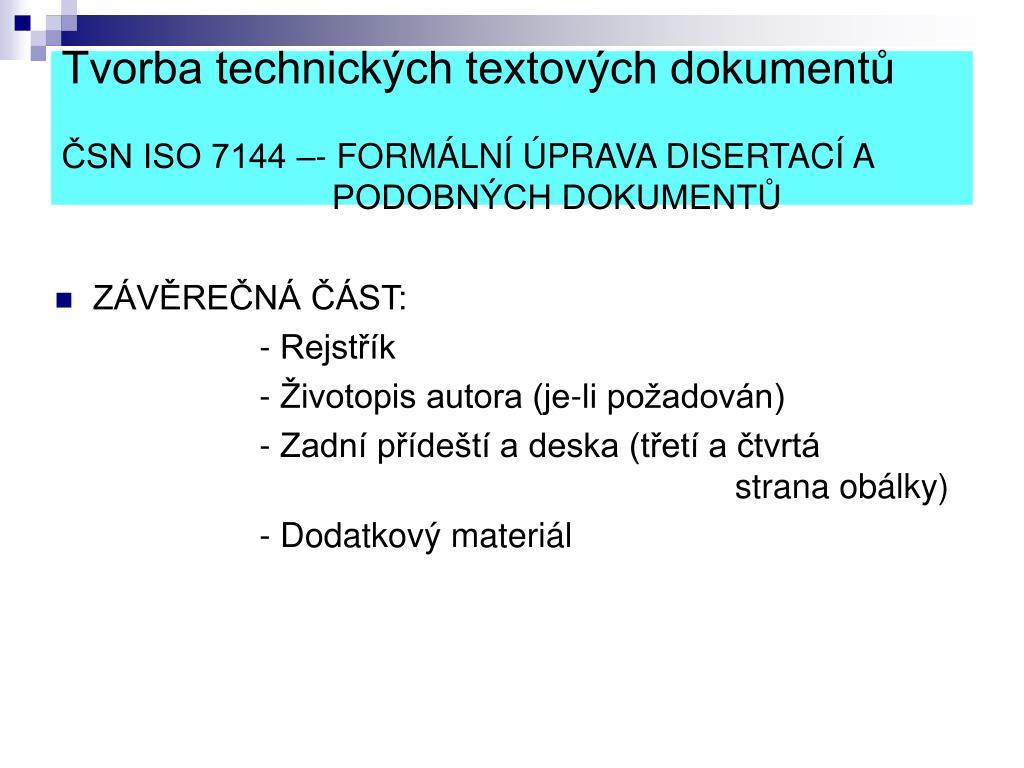

  17. Tvorba technických textových dokumentů ČSN ISO 7144 –- FORMÁLNÍ ÚPRAVA DISERTACÍ A PODOBNÝCH DOKUMENTŮ • ZÁVĚREČNÁ ČÁST: - Rejstřík - Životopis autora (je-li požadován) - Zadní přídeští a deska (třetí a čtvrtá strana obálky) - Dodatkový materiál

  18. TECHNICKÁ DOKUMENTACE TEXTOVÁ:ÚPRAVA PÍSEMNOSTÍzpracovaných textovými editory nebo psaných strojem ČSN 01 6910

  19. Při psaní DIPLOMOVÝCH a BAKALÁŘSKÝCH PRACÍ, ale i SEMESTRÁLNÍCH PRACÍ je potřeba se řídit normou ČSN 01 6910 – - ÚPRAVA PÍSEMNOSTÍ ZPRACOVANÝCH TEXTOVÝMI EDITORY NEBO PSANÝCH STROJEM • Norma stanoví pravidla pro grafickou úpravu textů zpracovaných textovými editory (psaných strojem) a zásady formálního uspořádání profesionálních písemností. Zabývá se např. psaním: • Členících (interpunkčních) znamének • Zkratek a značek, čísel a číslic • Členění textů a označování jejich částí • Psaní ve sloupcích a užívání mezer • Formální úpravou textů, dopisů, ale i e-mailu

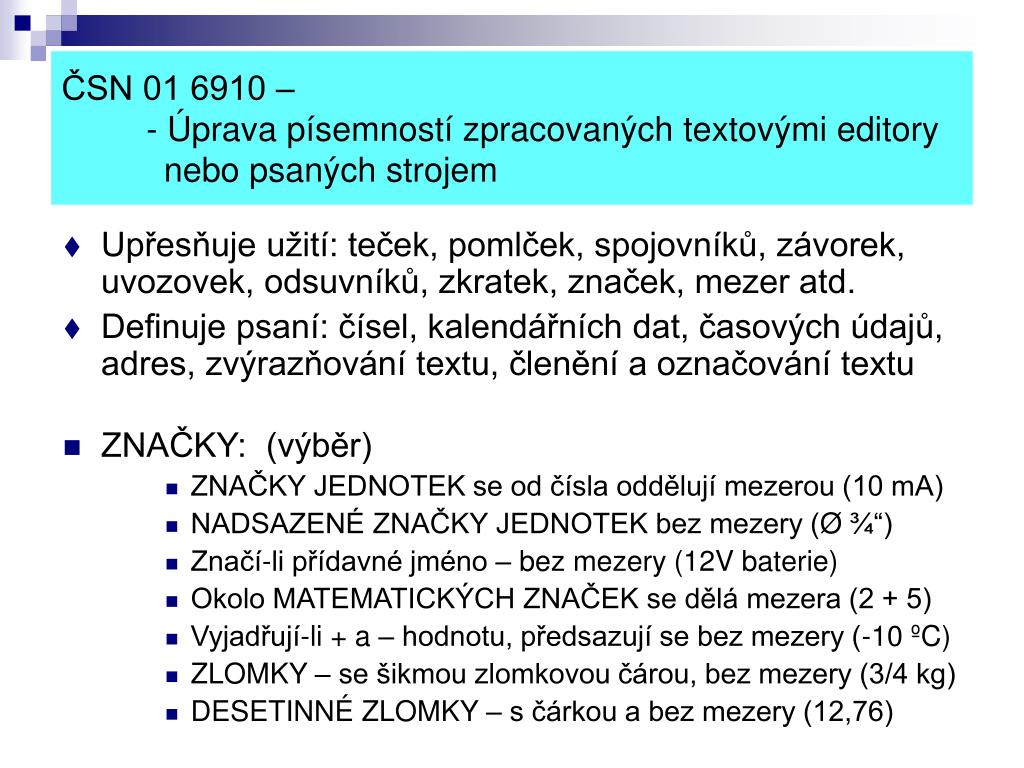

  20. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • Upřesňuje užití: teček, pomlček, spojovníků, závorek, uvozovek, odsuvníků, zkratek, značek, mezer atd. • Definuje psaní: čísel, kalendářních dat, časových údajů, adres, zvýrazňování textu, členění a označování textu • ZNAČKY: (výběr) • ZNAČKY JEDNOTEKse od čísla oddělují mezerou (10 mA) • NADSAZENÉ ZNAČKY JEDNOTEK bez mezery (Ø ¾“) • Značí-li přídavné jméno – bez mezery (12V baterie) • Okolo MATEMATICKÝCH ZNAČEK se dělá mezera (2 + 5) • Vyjadřují-li + a – hodnotu, předsazují se bez mezery (-10 ºC) • ZLOMKY – se šikmou zlomkovou čárou, bez mezery (3/4 kg) • DESETINNÉ ZLOMKY – s čárkou a bez mezery (12,76)

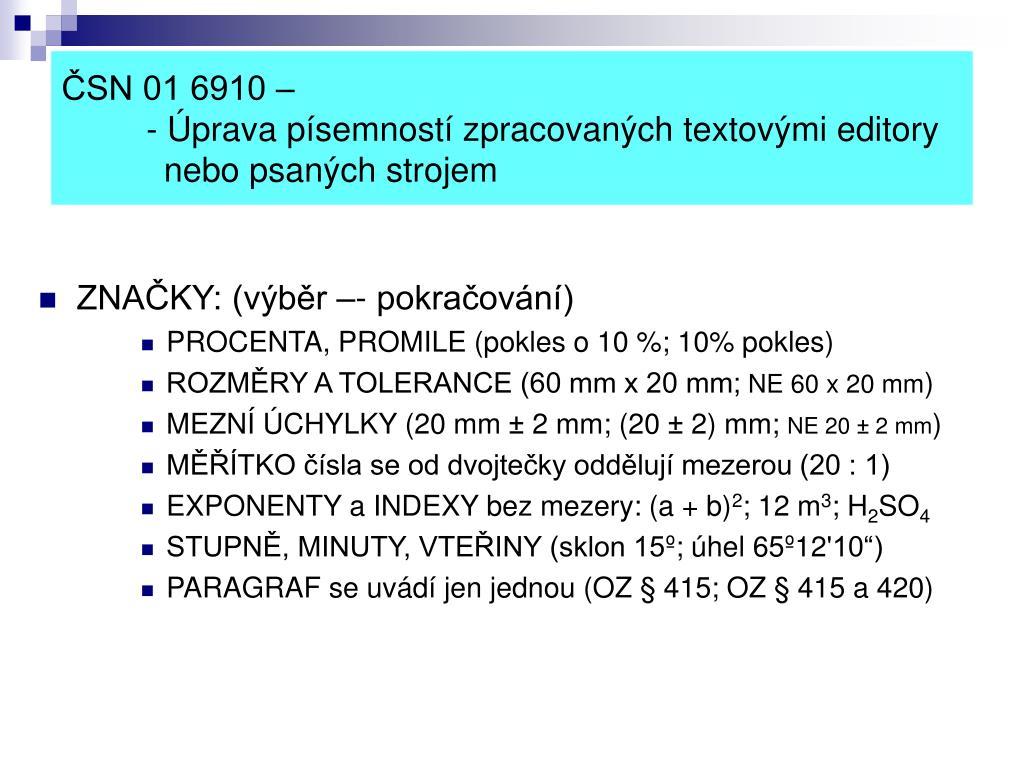

  21. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ZNAČKY: (výběr –- pokračování) • PROCENTA, PROMILE (pokles o 10 %; 10% pokles) • ROZMĚRY A TOLERANCE (60 mm x 20 mm; NE 60 x 20 mm) • MEZNÍ ÚCHYLKY (20 mm ± 2 mm; (20 ± 2) mm; NE 20 ± 2 mm) • MĚŘÍTKO čísla se od dvojtečky oddělují mezerou (20 : 1) • EXPONENTY a INDEXY bez mezery: (a + b)2; 12 m3; H2SO4 • STUPNĚ, MINUTY, VTEŘINY (sklon 15º; úhel 65º12'10“) • PARAGRAF se uvádí jen jednou (OZ § 415; OZ § 415 a 420)

  22. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČÍSLA a ČÍSLICE: (výběr) • DESETINNÁ oddělujeme čárkou, jsou-li víc než tři číslice před a nebo za čárkou, členíme je po třech (17 256 128,36) • U peněz lze mezery nahradit tečkou (2.712.456,25 Kč) • KALENDÁŘNÍ DATA – dvoumístně, rok raději čtyřmístněvzestupně (16-08-2005) nebo sestupně (2005-08-16)v osobních dopisech vzestupně (18. 8. 2005; 16. srpna 2005) • ČASOVÉ ÚDAJE – sestupně, dvoumístně (09:45:15,30)oddělujeme dvojtečkami bez mezer, jsou-li ještě zlomky sekund, oddělujeme je čárkou • ŘÍMSKÉ ČÍSLICE (I = 1; V = 5; X = 10; L = 50; C = 100; D = 500; M = 1000) menší číslo před větším se odečítá (XL = 40) menší číslo za větším se přičítá (LX = 60)

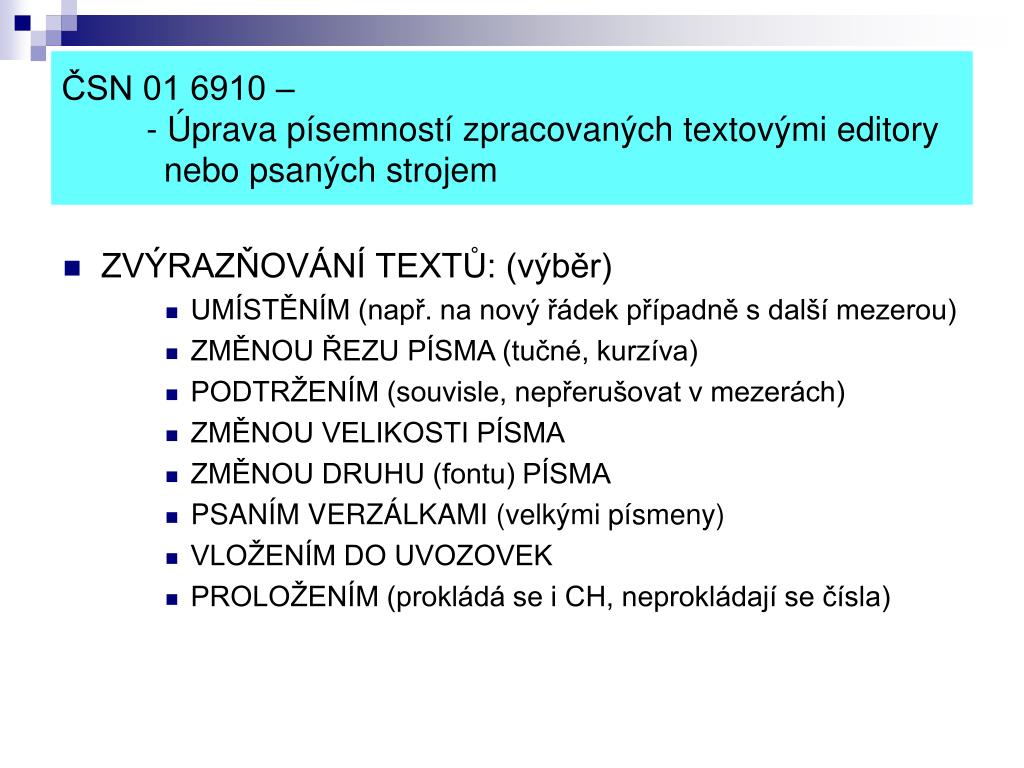

  23. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ZVÝRAZŇOVÁNÍ TEXTŮ: (výběr) • UMÍSTĚNÍM (např. na nový řádek případně s další mezerou) • ZMĚNOU ŘEZU PÍSMA (tučné, kurzíva) • PODTRŽENÍM (souvisle, nepřerušovat v mezerách) • ZMĚNOU VELIKOSTI PÍSMA • ZMĚNOU DRUHU (fontu) PÍSMA • PSANÍM VERZÁLKAMI (velkými písmeny) • VLOŽENÍM DO UVOZOVEK • PROLOŽENÍM (prokládá se i CH, neprokládají se čísla)

  24. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČLENĚNÍ TEXTU A JEHO OZNAČOVÁNÍ: • ODSTAVCE – oddělují se mezerou (ve WORDU po ENTER) • 1. řádek u ÚŘEDNÍ KORESPONDENCE od levého kraje • 1. řádek u OSTATNÍ KORESPONDENCE odsadit o 5 znaků od levého kraje • VÝČTY - od levé svislice • PODŘÍZENÉ VÝČTY – svislici posouváme vpravo • V textových editorech používáme ODRÁŽKY

  25. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČLENĚNÍ TEXTU A JEHO OZNAČOVÁNÍ: (pokračování) • OZNAČOVÁNÍ ČÁSTÍ TEXTU • ČÍSELNÉ OZNAČOVÁNÍ- používá se ARABSKÝCH číslic členěných tečkami 2 Elektrotechnické značky 2.1 Pasivní součásti 2.2 Polovodičové součástky 2.2.1 Polovodičové diody 2.2.1.1 Polovodičové diody usměrňovací 2.2.1.2 LED 2.2.2 Tranzistory 2.2.2.1 Tranzistory NPN 2.2.2.2 Tranzistory PNP

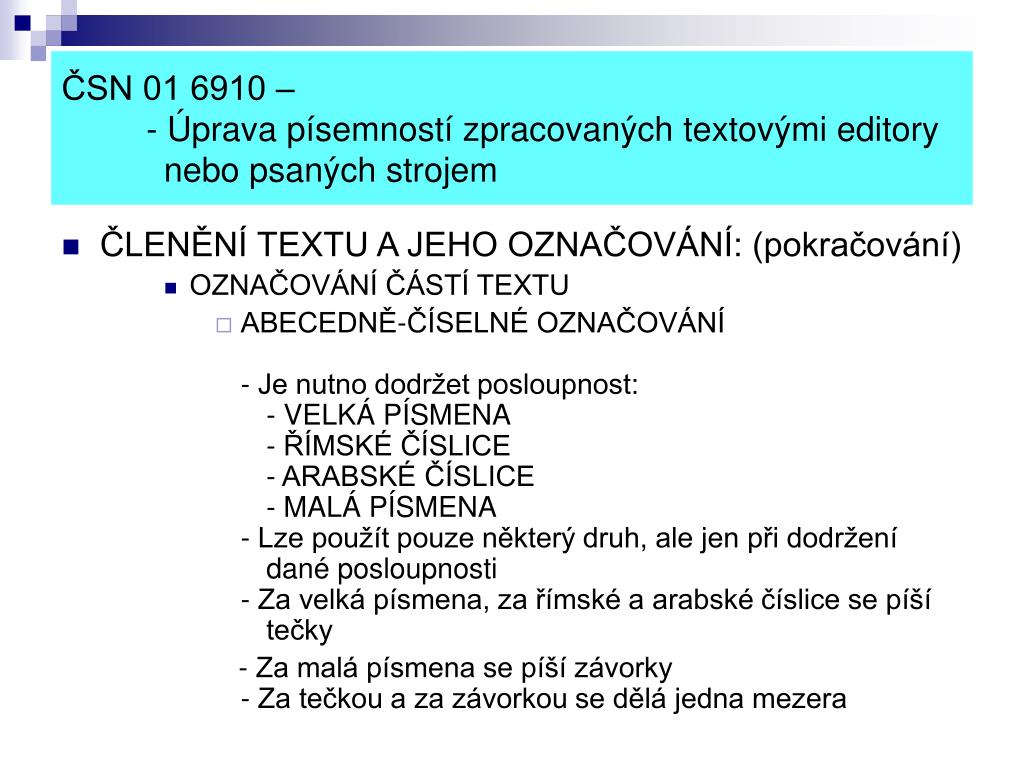

  26. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČLENĚNÍ TEXTU A JEHO OZNAČOVÁNÍ: (pokračování) • OZNAČOVÁNÍ ČÁSTÍ TEXTU • ABECEDNĚ-ČÍSELNÉ OZNAČOVÁNÍ- Je nutno dodržet posloupnost: - VELKÁ PÍSMENA - ŘÍMSKÉ ČÍSLICE - ARABSKÉ ČÍSLICE - MALÁ PÍSMENA- Lze použít pouze některý druh, ale jen při dodržení dané posloupnosti- Za velká písmena, za římské a arabské číslice se píší tečky - Za malá písmena se píší závorky- Za tečkou a za závorkou se dělá jedna mezera

  27. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČLENĚNÍ TEXTU A JEHO OZNAČOVÁNÍ: (pokračování) • OZNAČOVÁNÍ ČÁSTÍ TEXTU • ABECEDNĚ-ČÍSELNÉ OZNAČOVÁNÍ B. Elektrotechnické značky I. Pasivní součásti II. Polovodičové součástky 1. Polovodičové diody a) Polovodičové diody usměrňovací b) LED 2. Tranzistory a) Tranzistory NPN b) Tranzistory PNP

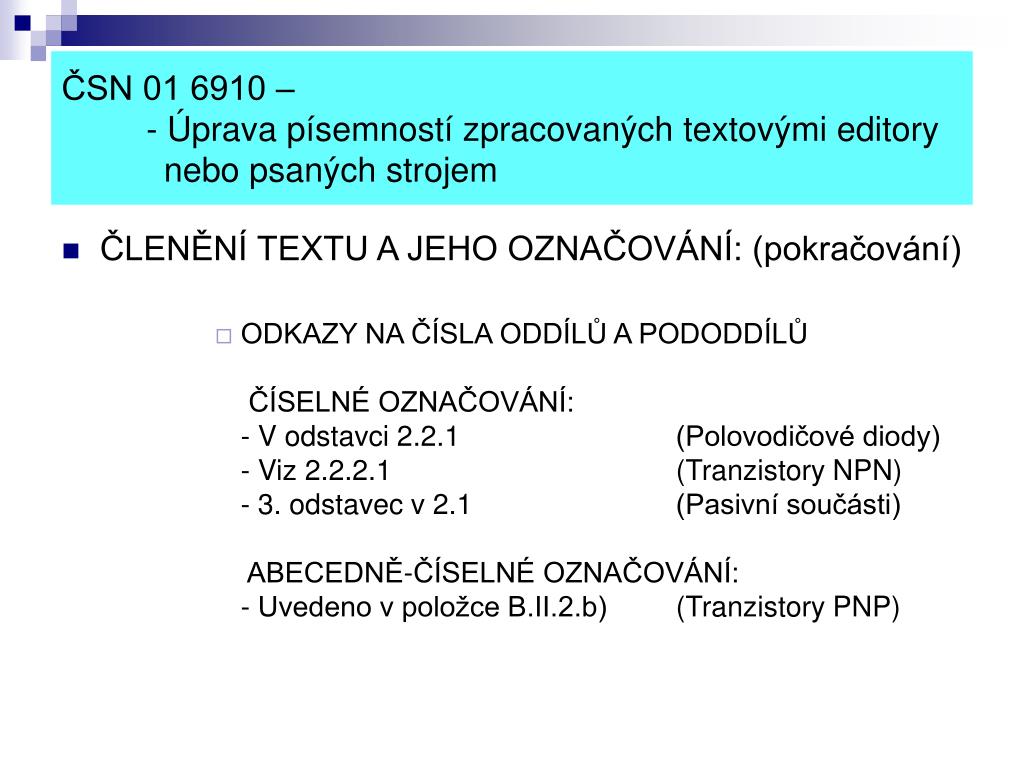

  28. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČLENĚNÍ TEXTU A JEHO OZNAČOVÁNÍ: (pokračování) • ODKAZY NA ČÍSLA ODDÍLŮ A PODODDÍLŮ ČÍSELNÉ OZNAČOVÁNÍ: - V odstavci 2.2.1 (Polovodičové diody)- Viz 2.2.2.1 (Tranzistory NPN)- 3. odstavec v 2.1 (Pasivní součásti) ABECEDNĚ-ČÍSELNÉ OZNAČOVÁNÍ: - Uvedeno v položce B.II.2.b) (Tranzistory PNP)

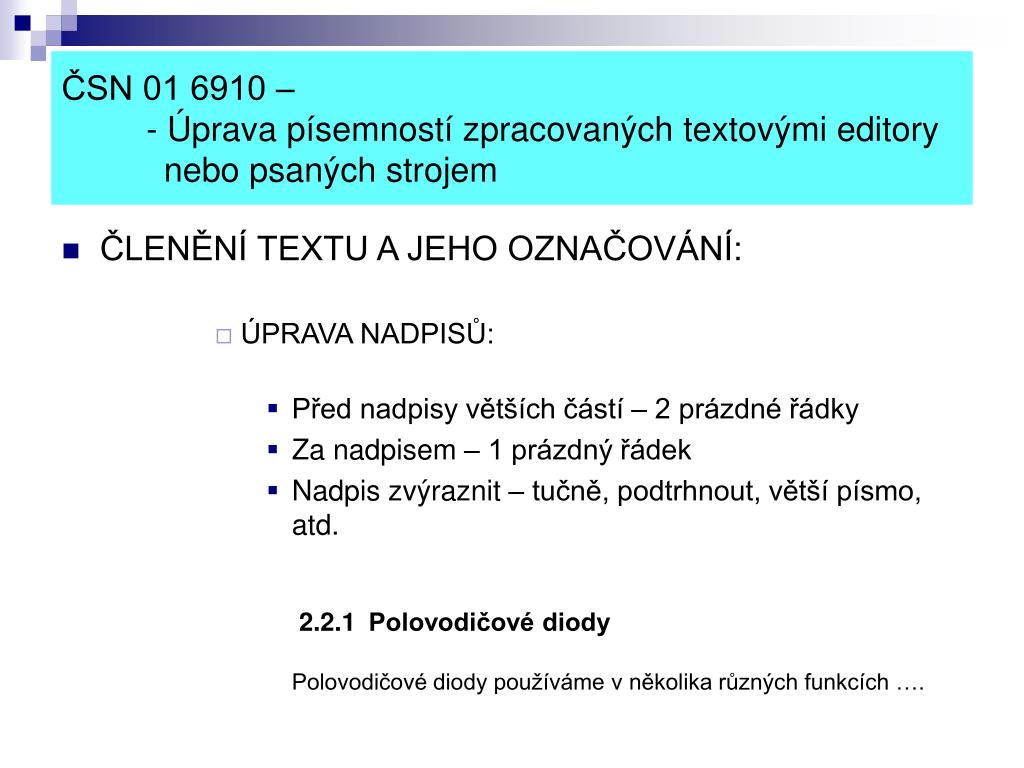

  29. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČLENĚNÍ TEXTU A JEHO OZNAČOVÁNÍ: • ÚPRAVA NADPISŮ: • Před nadpisy větších částí – 2 prázdné řádky • Za nadpisem – 1 prázdný řádek • Nadpis zvýraznit – tučně, podtrhnout, větší písmo, atd. 2.2.1 Polovodičové diodyPolovodičové diody používáme v několika různých funkcích ….

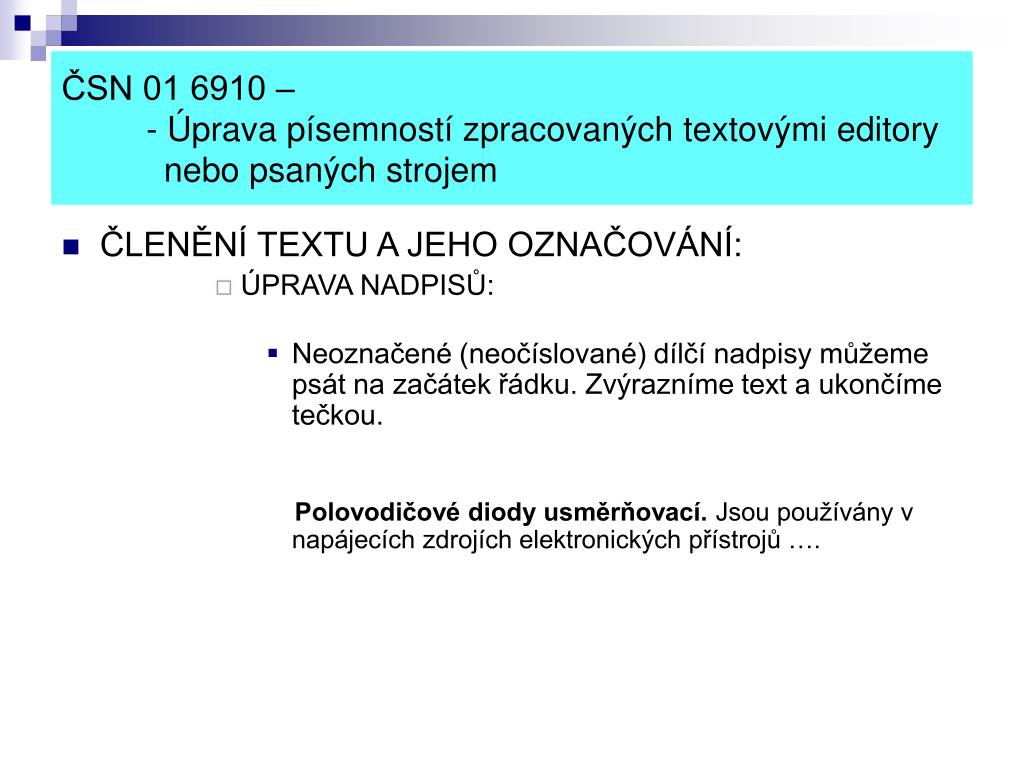

  30. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • ČLENĚNÍ TEXTU A JEHO OZNAČOVÁNÍ: • ÚPRAVA NADPISŮ: • Neoznačené (neočíslované) dílčí nadpisy můžeme psát na začátek řádku. Zvýrazníme text a ukončíme tečkou. Polovodičové diody usměrňovací. Jsou používány v napájecích zdrojích elektronických přístrojů ….

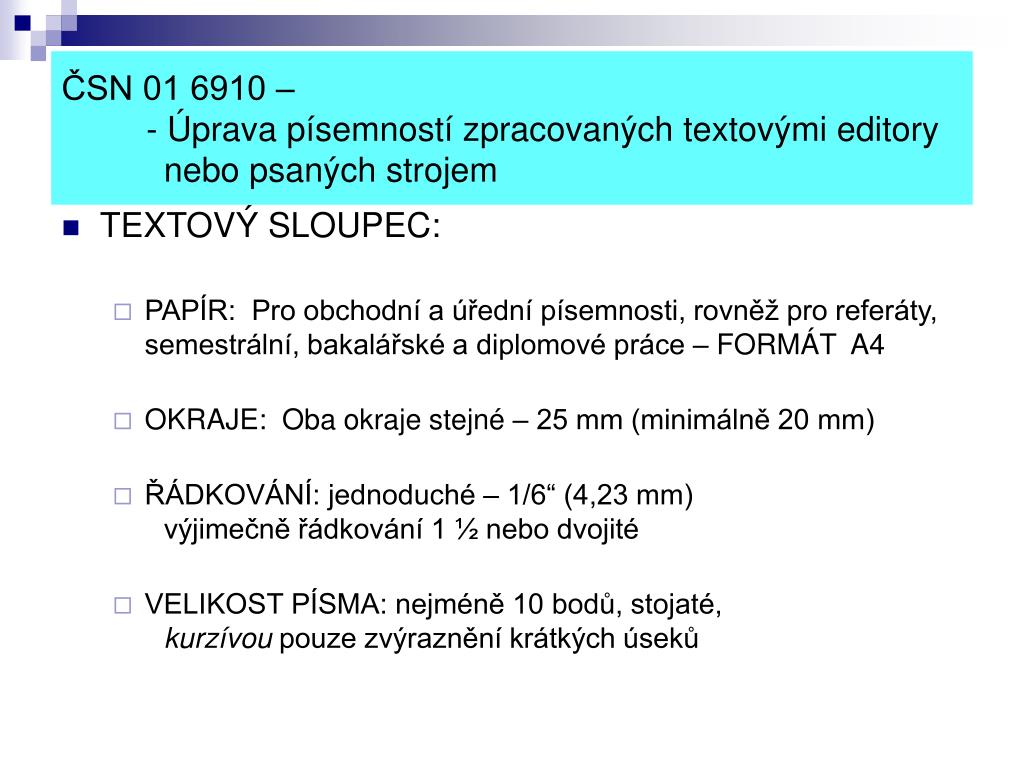

  31. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • TEXTOVÝ SLOUPEC: • PAPÍR: Pro obchodní a úřední písemnosti, rovněž pro referáty, semestrální, bakalářské a diplomové práce – FORMÁT A4 • OKRAJE: Oba okraje stejné – 25 mm (minimálně 20 mm) • ŘÁDKOVÁNÍ: jednoduché – 1/6“ (4,23 mm) výjimečně řádkování 1 ½ nebo dvojité • VELIKOST PÍSMA: nejméně 10 bodů, stojaté, kurzívou pouze zvýraznění krátkých úseků

  32. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • TEXTOVÝ SLOUPEC: • MEZERY DĚLÁME:za slovem, zkratkou, značkou, číslem nebo za členícím znaménkem • MEZERY NEDĚLÁME:za tečkou v označování částí textu (2.1.3.1) v peněžních částkách (110.000,- Kč) v datech (19.08.2005) v e-mailových a webových adresách za čárkou v označení desetinných míst (21,5 m) za dvojtečkou v časových údajích (10:30) před a za spojovníkem (2005-06-18; česko-polský) před a za lomítkem (100 km/hod) za znaménky +, -, značí-li hodnotu čísla (+16 ºC) při psaní indexů (úhel 45º; 6 m3; H2O)

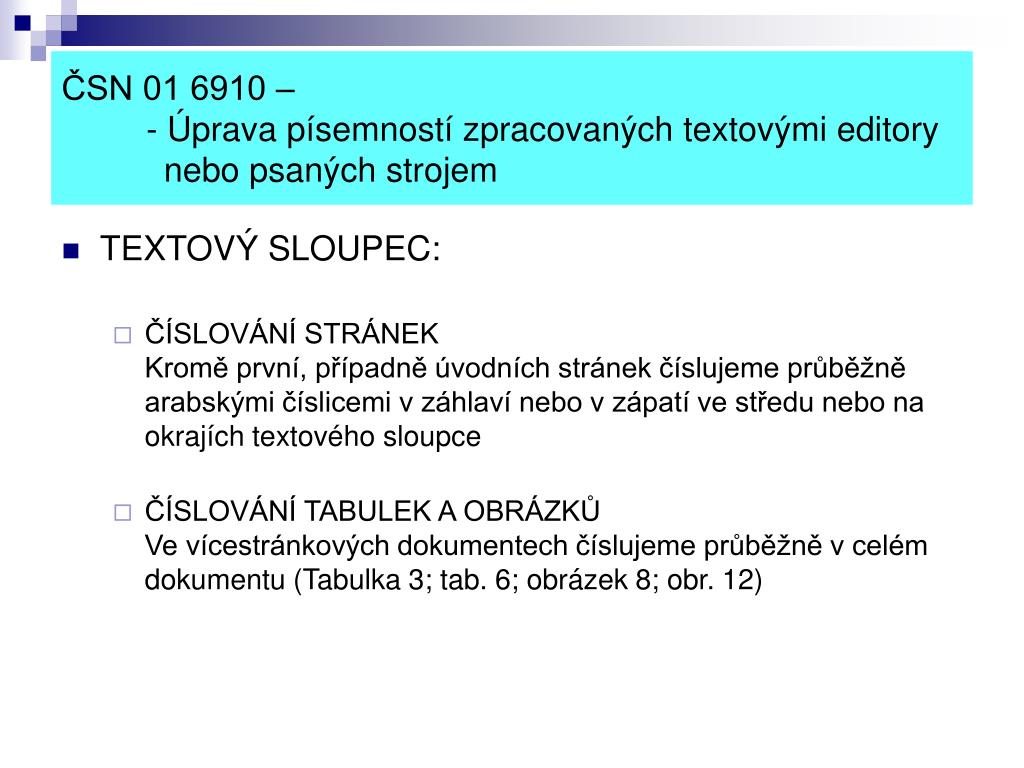

  33. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • TEXTOVÝ SLOUPEC: • ČÍSLOVÁNÍ STRÁNEK Kromě první, případně úvodních stránek číslujeme průběžně arabskými číslicemi v záhlaví nebo v zápatí ve středu nebo na okrajích textového sloupce • ČÍSLOVÁNÍ TABULEK A OBRÁZKŮVe vícestránkových dokumentech číslujeme průběžně v celém dokumentu (Tabulka 3; tab. 6; obrázek 8; obr. 12)

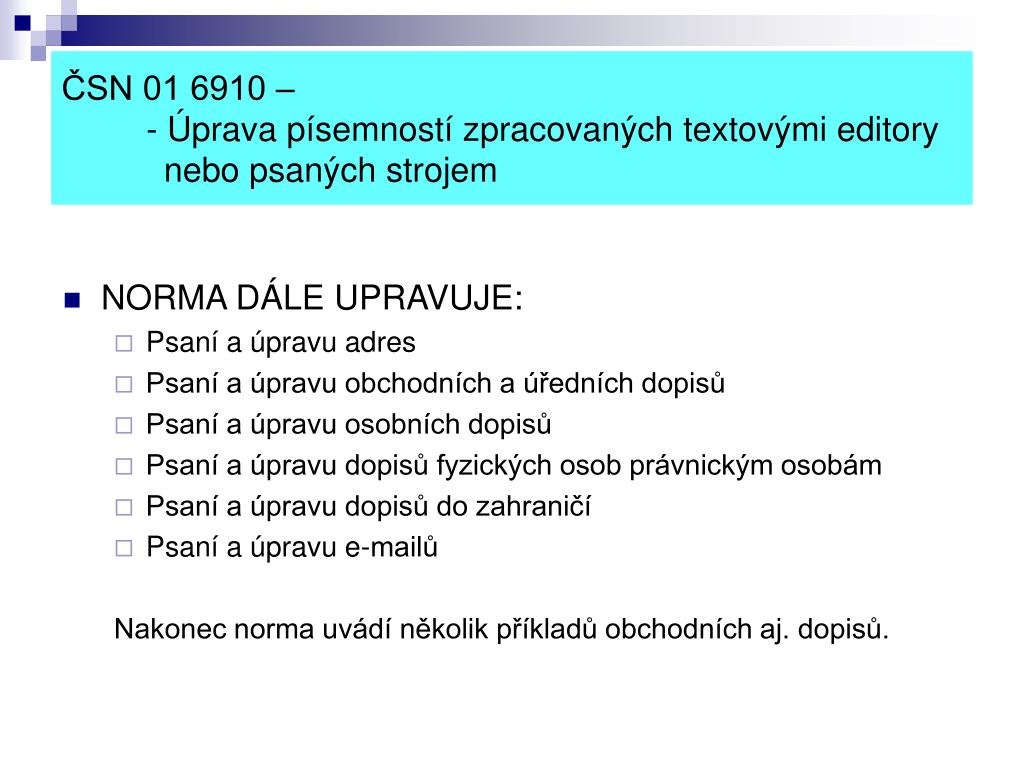

  34. ČSN 01 6910 – - Úprava písemností zpracovaných textovými editory nebo psaných strojem • NORMA DÁLE UPRAVUJE: • Psaní a úpravu adres • Psaní a úpravu obchodních a úředních dopisů • Psaní a úpravu osobních dopisů • Psaní a úpravu dopisů fyzických osob právnickým osobám • Psaní a úpravu dopisů do zahraničí • Psaní a úpravu e-mailů Nakonec norma uvádí několik příkladů obchodních aj. dopisů.
