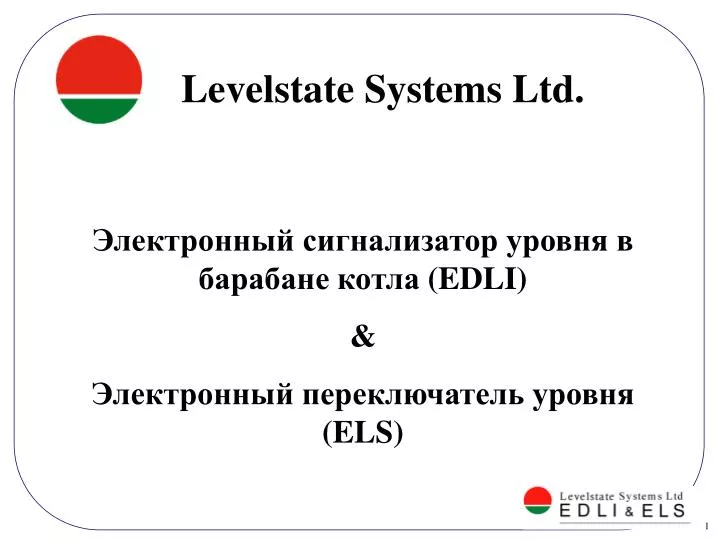

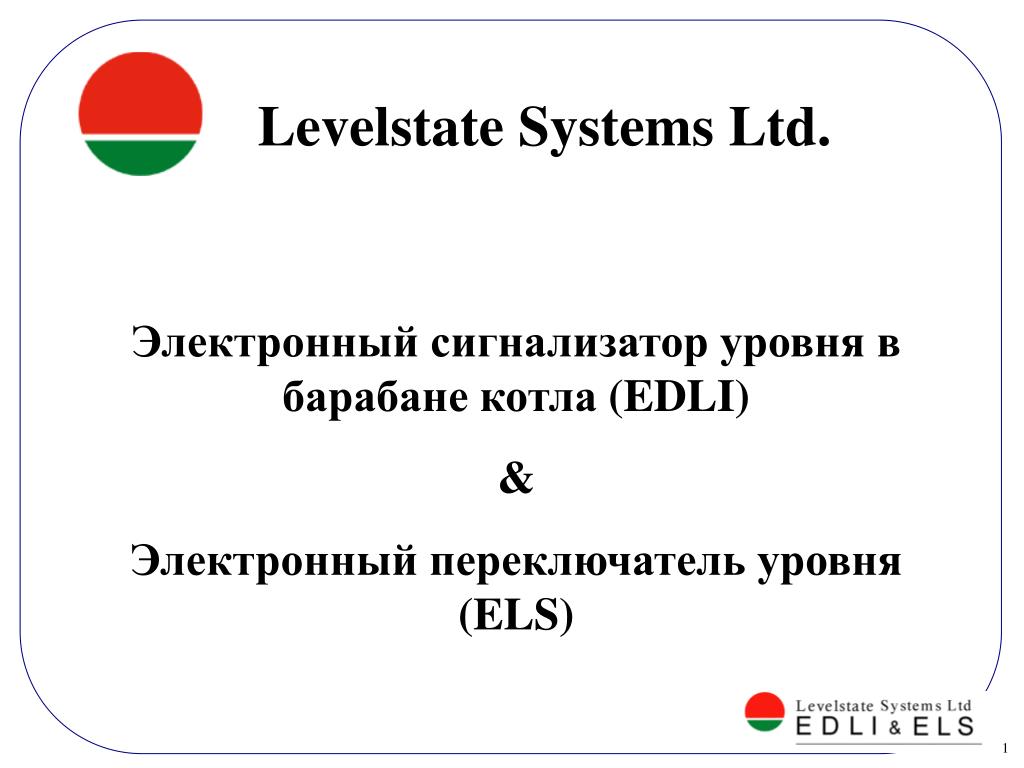

  1. Levelstate Systems Ltd. Электронный сигнализатор уровня в барабане котла (EDLI) & Электронный переключатель уровня (ELS)

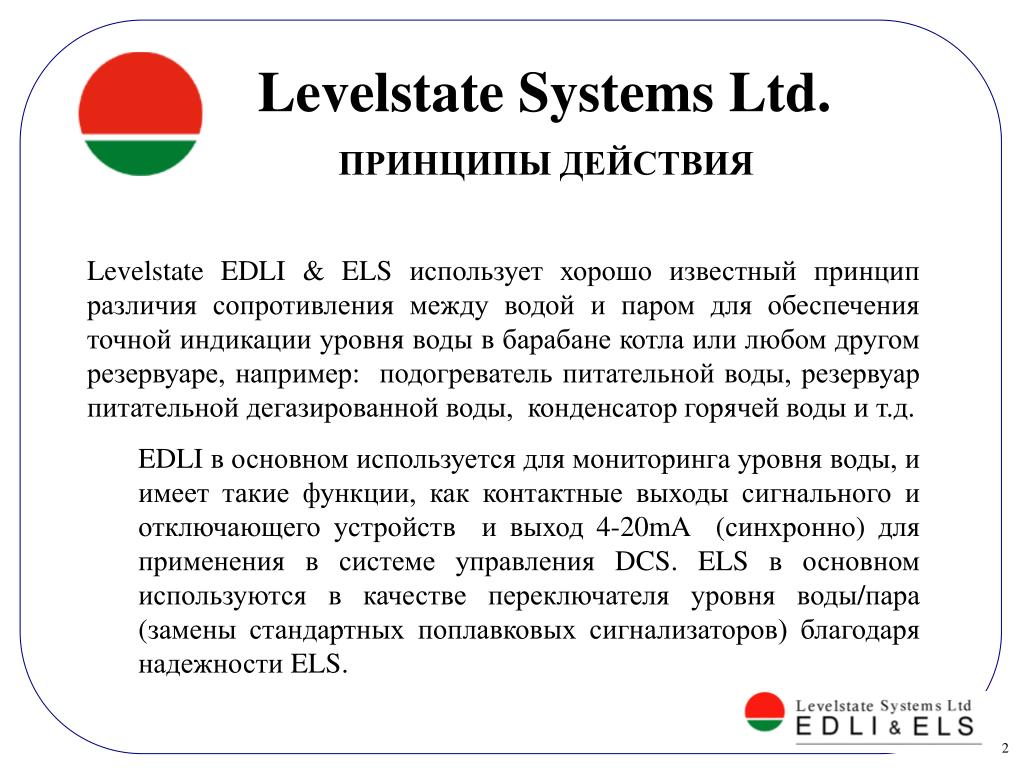

  2. Levelstate Systems Ltd. ПРИНЦИПЫ ДЕЙСТВИЯ • Levelstate EDLI & ELS использует хорошо известный принцип различия сопротивления между водой и паром для обеспечения точной индикации уровня воды в барабане котла или любом другом резервуаре, например: подогреватель питательной воды, резервуар питательной дегазированной воды, конденсатор горячей воды и т.д. • EDLI в основном используется для мониторинга уровня воды, и имеет такие функции, как контактные выходы сигнального и отключающего устройстви выход 4-20mA (синхронно) для применения в системе управления DCS. ELS в основном используются в качестве переключателя уровня воды/пара (замены стандартных поплавковых сигнализаторов)благодаря надежности ELS.

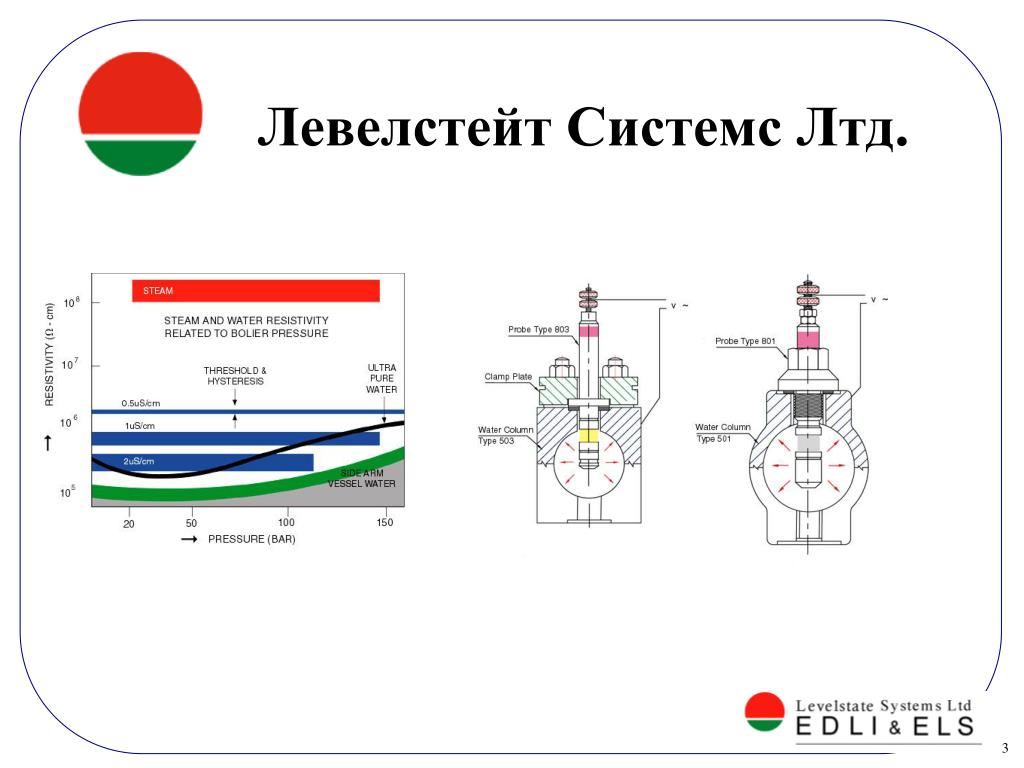

  3. Левелстейт Системс Лтд.

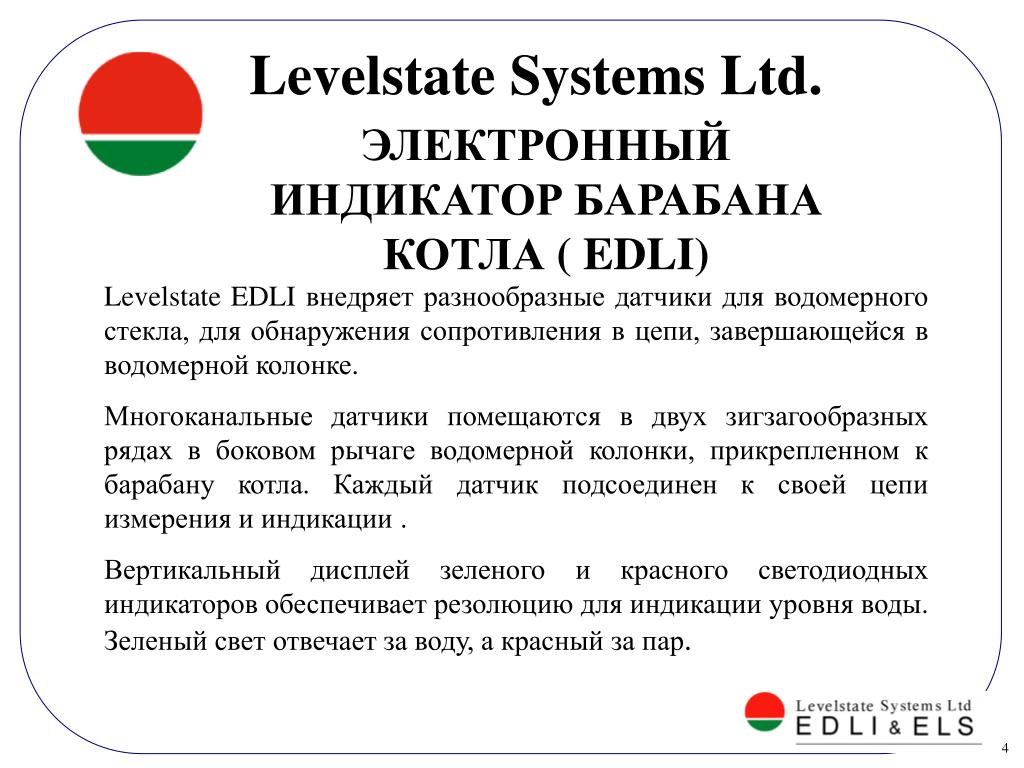

  4. Levelstate Systems Ltd. ЭЛЕКТРОННЫЙ ИНДИКАТОР БАРАБАНА КОТЛА ( EDLI) Levelstate EDLI внедряет разнообразные датчики для водомерного стекла, для обнаружения сопротивления в цепи, завершающейся в водомерной колонке. Многоканальные датчики помещаются в двух зигзагообразных рядах в боковом рычаге водомерной колонки, прикрепленном к барабану котла. Каждый датчик подсоединен к своей цепи измерения и индикации . Вертикальный дисплей зеленого и красного светодиодных индикаторов обеспечиваетрезолюцию для индикации уровня воды. Зеленый свет отвечает за воду, а красный за пар.

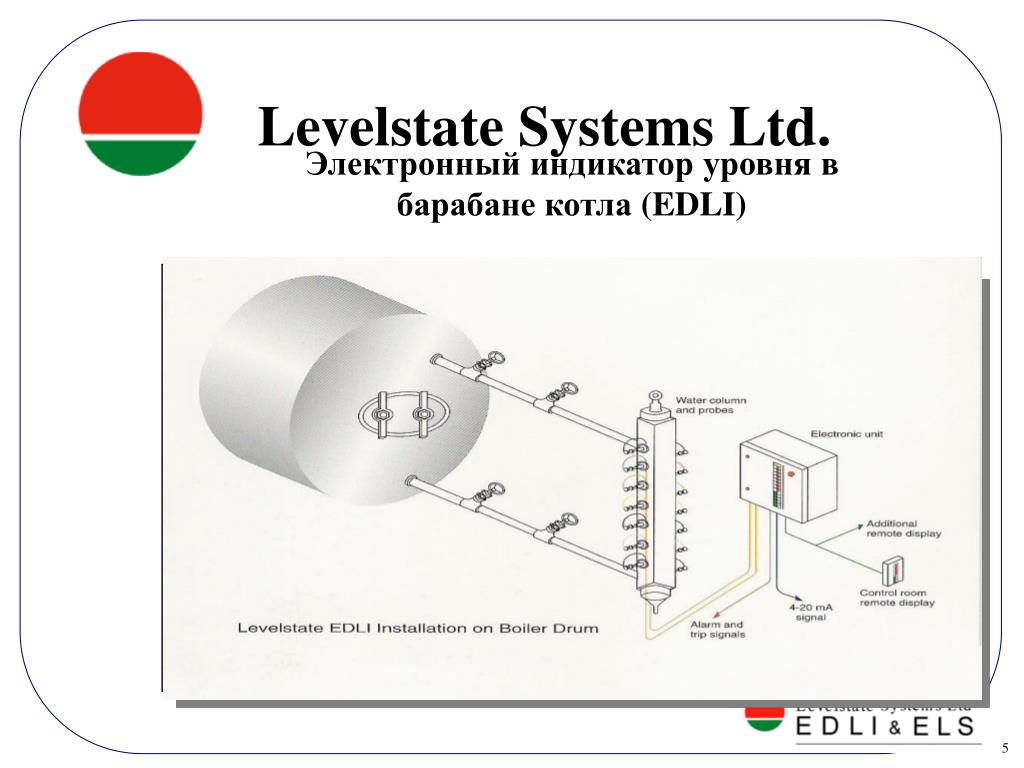

  5. Levelstate Systems Ltd. Электронный индикатор уровня в барабане котла (EDLI) Insert Product Photograph Here

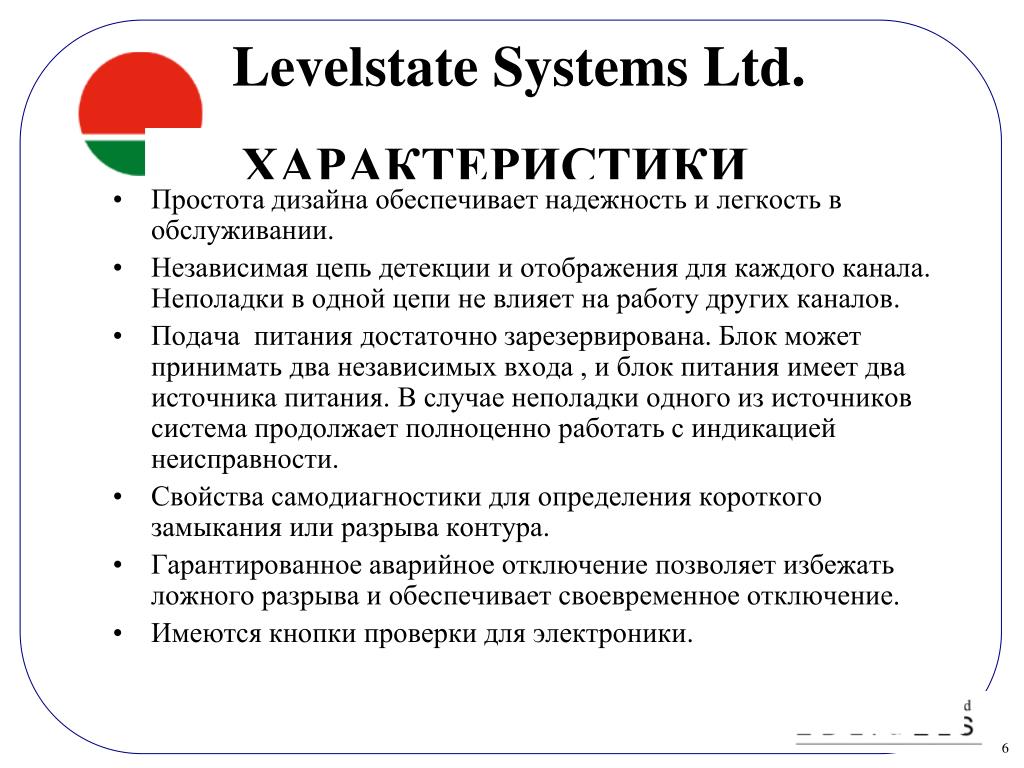

  6. Простота дизайна обеспечивает надежность и легкость в обслуживании. Независимая цепь детекции и отображения для каждого канала. Неполадки в одной цепи не влияет на работу других каналов. Подача питания достаточно зарезервирована. Блок может принимать два независимых входа , и блок питания имеет два источника питания. В случае неполадки одного из источников система продолжает полноценно работать с индикацией неисправности. Свойства самодиагностики для определения короткого замыкания или разрыва контура. Гарантированное аварийное отключение позволяет избежать ложного разрыва и обеспечивает своевременное отключение. Имеются кнопки проверки для электроники. Levelstate Systems Ltd. ХАРАКТЕРИСТИКИ

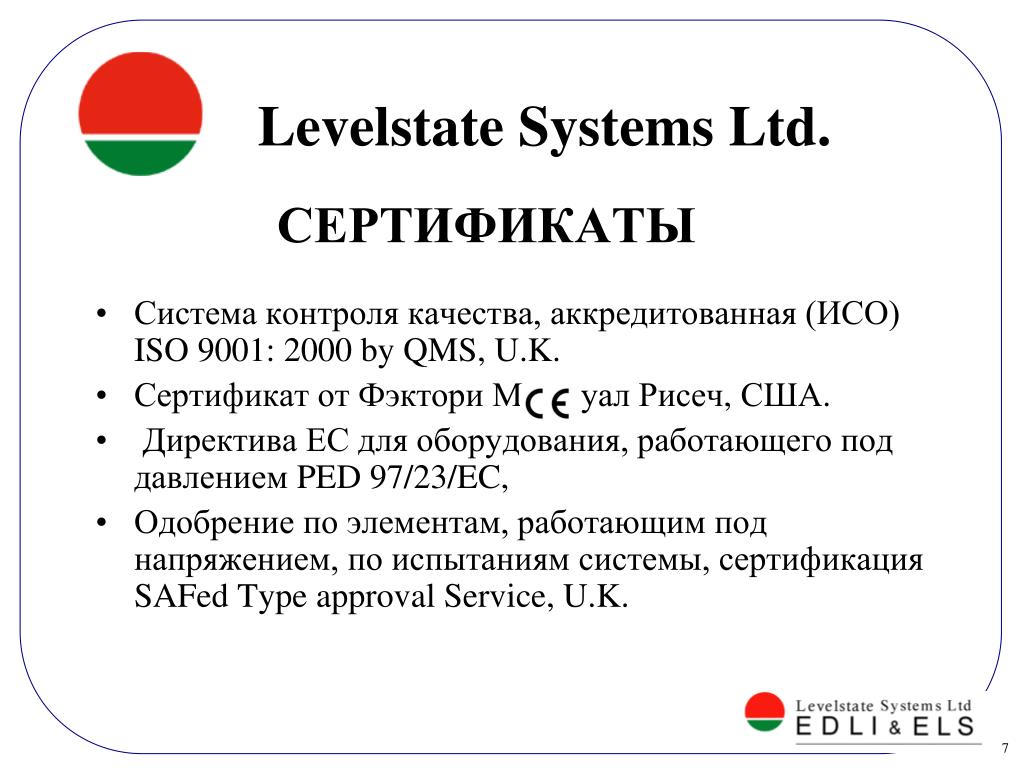

  7. Система контроля качества, аккредитованная (ИСО) ISO 9001: 2000 by QMS, U.K. Сертификат от Фэктори Мьючуал Рисеч, США. Директива ЕС для оборудования, работающего под давлением PED 97/23/EC, Одобрение по элементам, работающим под напряжением, по испытаниям системы, сертификация SAFed Type approval Service, U.K. СЕРТИФИКАТЫ Levelstate Systems Ltd.

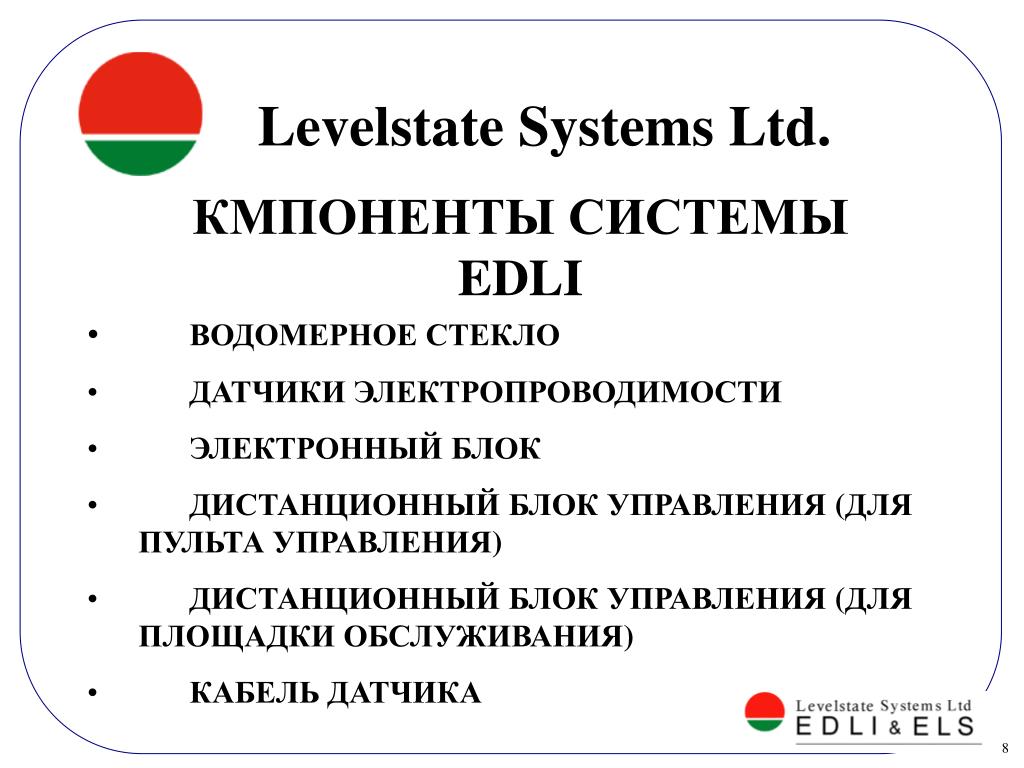

  8. Levelstate Systems Ltd. КМПОНЕНТЫ СИСТЕМЫ EDLI • ВОДОМЕРНОЕ СТЕКЛО • ДАТЧИКИ ЭЛЕКТРОПРОВОДИМОСТИ • ЭЛЕКТРОННЫЙ БЛОК • ДИСТАНЦИОННЫЙ БЛОК УПРАВЛЕНИЯ (ДЛЯ ПУЛЬТА УПРАВЛЕНИЯ) • ДИСТАНЦИОННЫЙ БЛОК УПРАВЛЕНИЯ (ДЛЯ ПЛОЩАДКИ ОБСЛУЖИВАНИЯ) • КАБЕЛЬ ДАТЧИКА

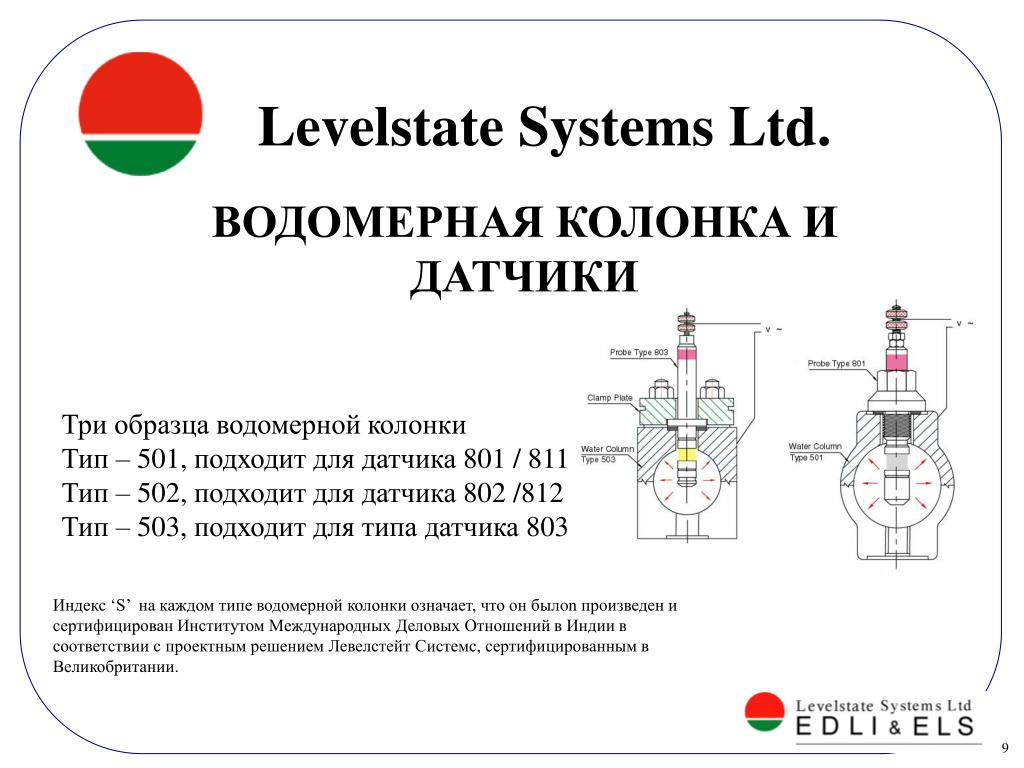

  9. Levelstate Systems Ltd. ВОДОМЕРНАЯ КОЛОНКА И ДАТЧИКИ Три образца водомерной колонки Тип – 501, подходит для датчика 801 / 811 Тип – 502, подходит для датчика 802 /812 Тип – 503, подходит для типа датчика 803 Индекс ‘S’ на каждом типе водомерной колонки означает, что он былon произведен и сертифицирован Институтом Международных Деловых Отношений в Индии в соответствии с проектным решением Левелстейт Системс, сертифицированным в Великобритании.

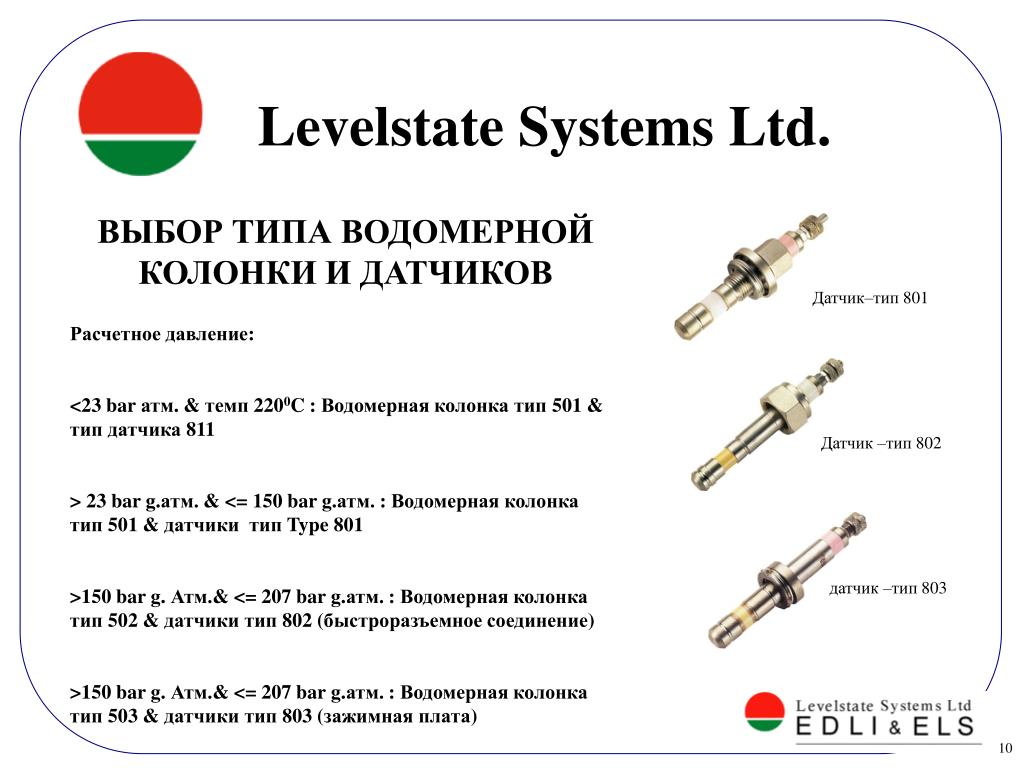

  10. Levelstate Systems Ltd. ВЫБОР ТИПА ВОДОМЕРНОЙ КОЛОНКИ И ДАТЧИКОВ Датчик–тип 801 • Расчетное давление: • <23 bar атм. & темп 2200C : Водомерная колонка тип 501 & тип датчика 811 > 23 bar g.атм. & <= 150 bar g.атм. : Водомерная колонка тип 501 & датчики тип Type 801 • >150 bar g. Атм.& <= 207 bar g.атм. : Водомерная колонка тип 502 & датчики тип 802 (быстроразъемное соединение) • >150 bar g. Атм.& <= 207 bar g.атм. : Водомерная колонка тип 503 & датчики тип 803 (зажимная плата) Датчик –тип 802 датчик –тип 803

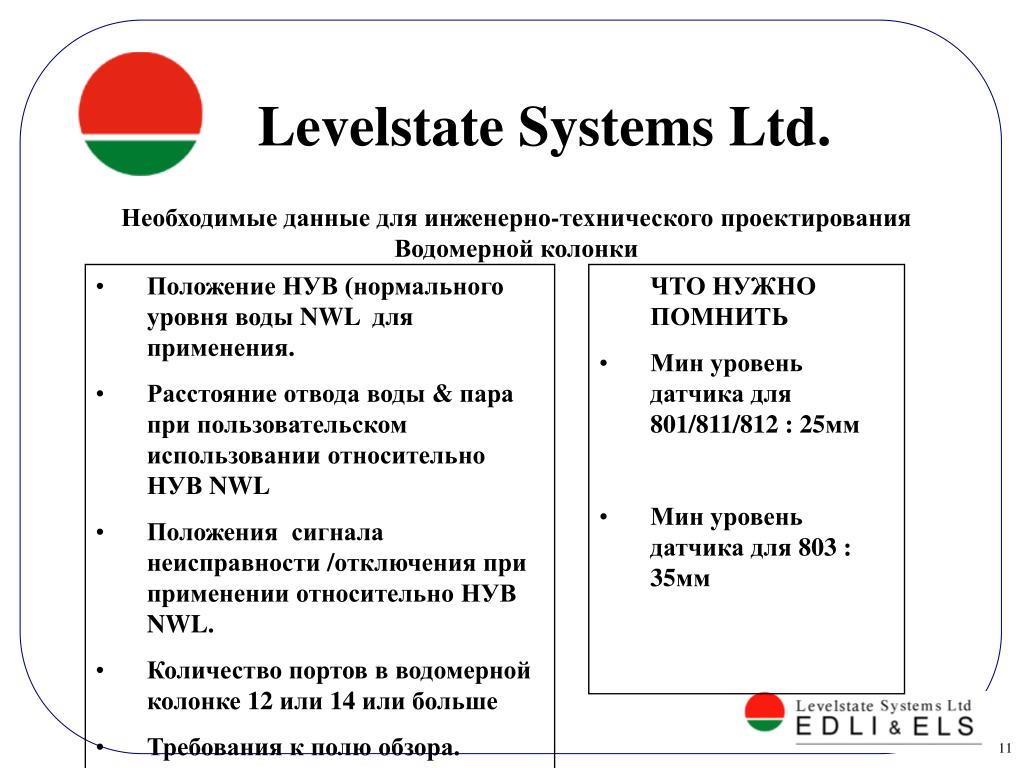

  11. Levelstate Systems Ltd. Необходимые данные для инженерно-технического проектирования Водомерной колонки • Положение НУВ (нормального уровня воды NWL для применения. • Расстояние отвода воды & пара при пользовательском использовании относительно НУВ NWL • Положения сигнала неисправности /отключения при применении относительно НУВ NWL. • Количество портов в водомерной колонке 12 или 14 или больше • Требования к полю обзора. • ЧТО НУЖНО ПОМНИТЬ • Мин уровень датчика для 801/811/812 : 25мм • Мин уровень датчика для 803 : 35мм

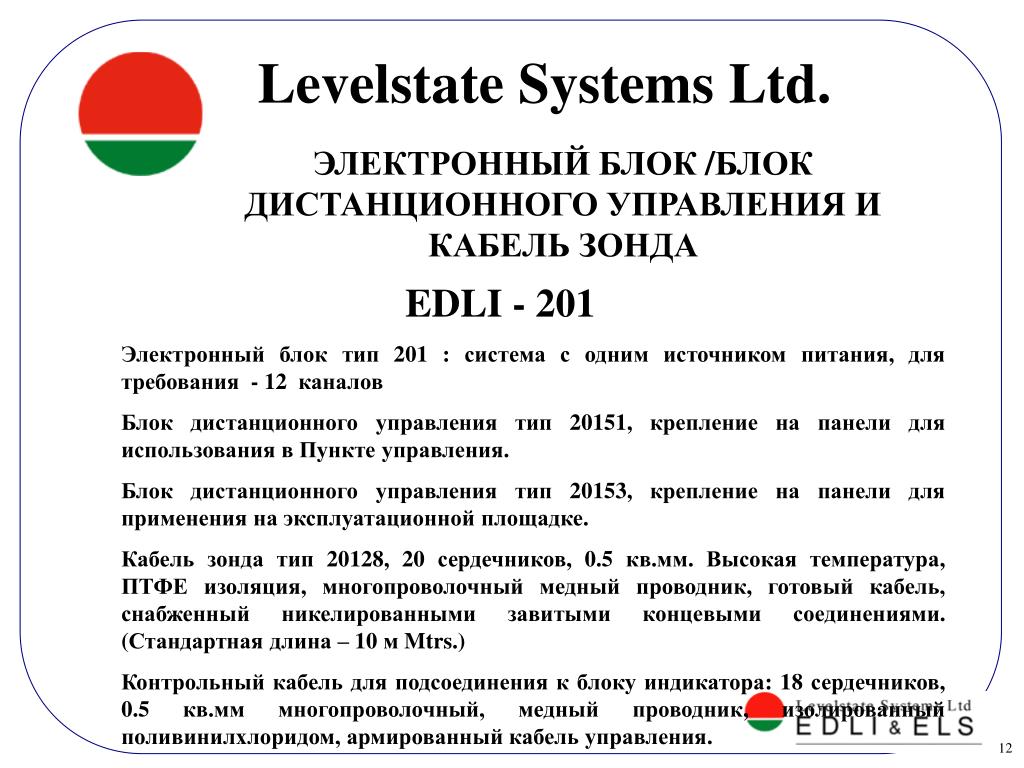

  12. Levelstate Systems Ltd. ЭЛЕКТРОННЫЙ БЛОК /БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ И КАБЕЛЬ ЗОНДА EDLI - 201 Электронный блок тип 201 : система с одним источником питания, для требования - 12 каналов Блок дистанционного управления тип 20151, крепление на панели для использования в Пункте управления. Блок дистанционного управления тип 20153, крепление на панели для примененияна эксплуатационной площадке. Кабель зонда тип 20128, 20 сердечников, 0.5 кв.мм. Высокая температура, ПТФЕ изоляция, многопроволочный медный проводник, готовый кабель, снабженный никелированными завитыми концевыми соединениями. (Стандартная длина – 10 м Mtrs.) Контрольный кабель для подсоединения к блоку индикатора: 18 сердечников, 0.5 кв.мм многопроволочный, медный проводник, изолированный поливинилхлоридом, армированный кабель управления.

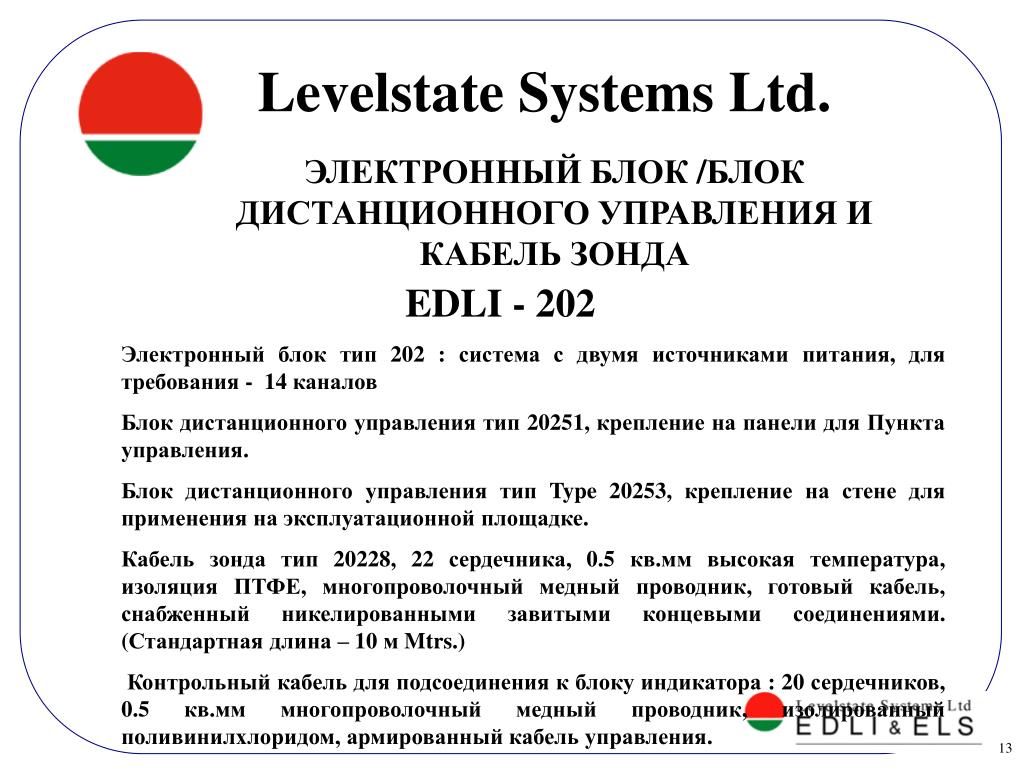

  13. Levelstate Systems Ltd. ЭЛЕКТРОННЫЙ БЛОК /БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ И КАБЕЛЬ ЗОНДА EDLI - 202 Электронный блок тип 202 : система с двумя источниками питания, для требования - 14 каналов Блок дистанционного управления тип 20251, крепление на панели для Пункта управления. Блок дистанционного управления тип Type 20253, крепление на стене для применения на эксплуатационной площадке. Кабель зонда тип 20228, 22 сердечника, 0.5 кв.мм высокая температура, изоляция ПТФЕ, многопроволочный медный проводник, готовый кабель, снабженный никелированными завитыми концевыми соединениями. (Стандартная длина – 10 м Mtrs.) Контрольный кабель для подсоединения к блоку индикатора : 20 сердечников, 0.5 кв.мммногопроволочный медный проводник, изолированный поливинилхлоридом, армированный кабель управления.

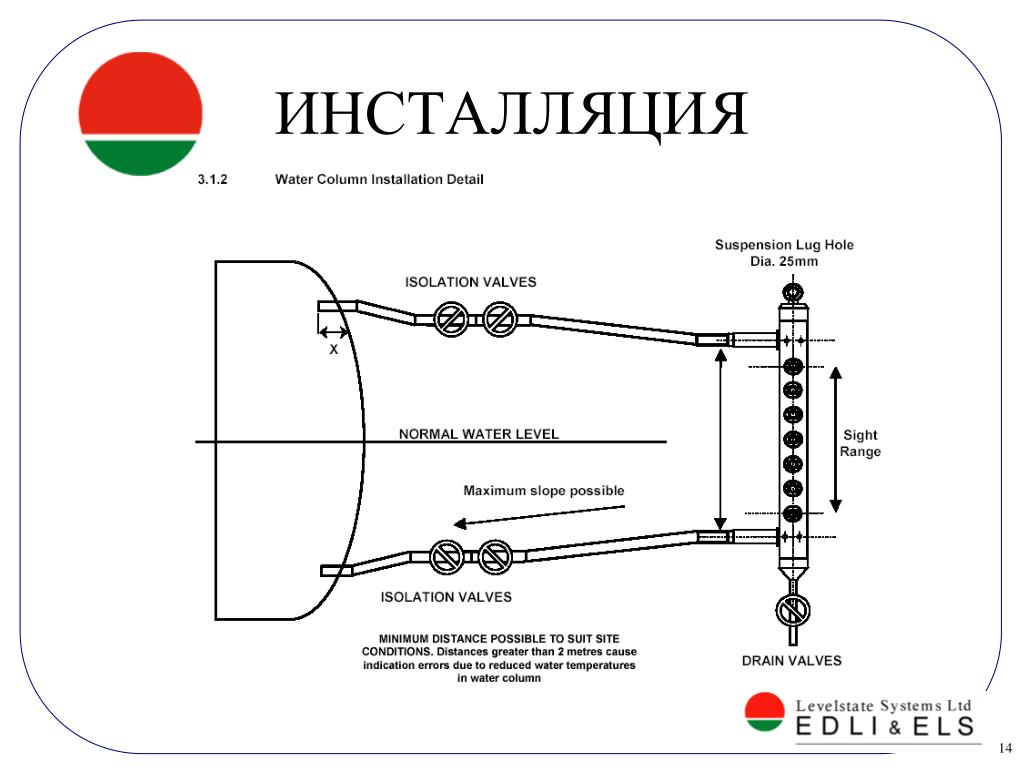

  14. ИНСТАЛЛЯЦИЯ

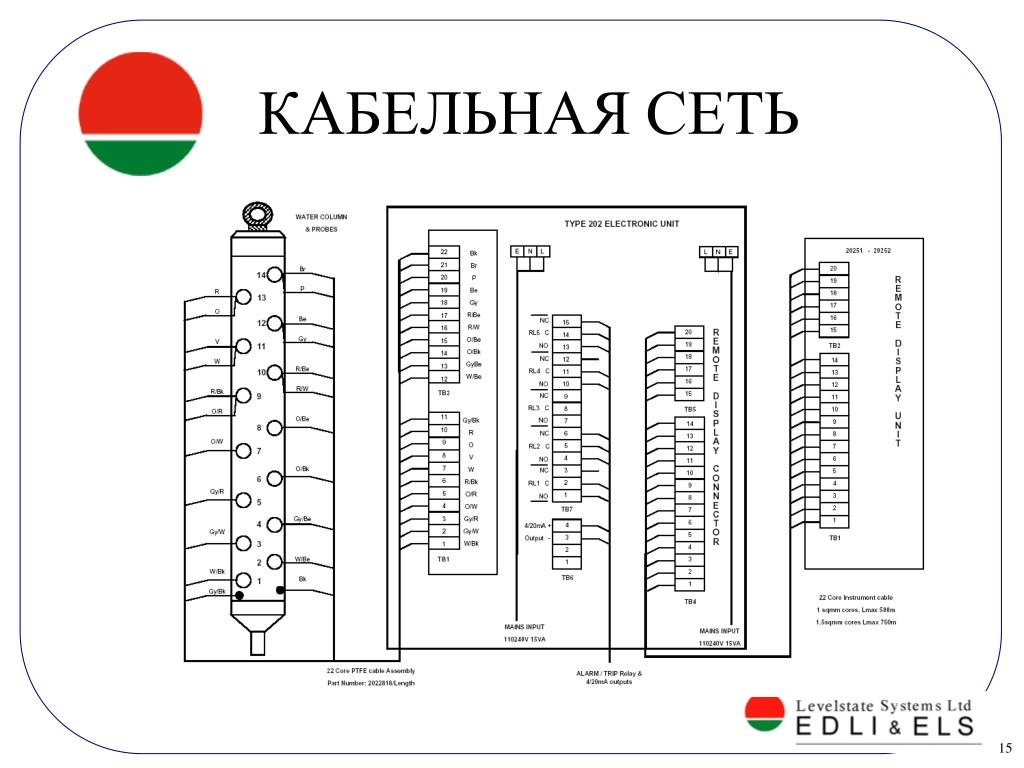

  15. КАБЕЛЬНАЯ СЕТЬ

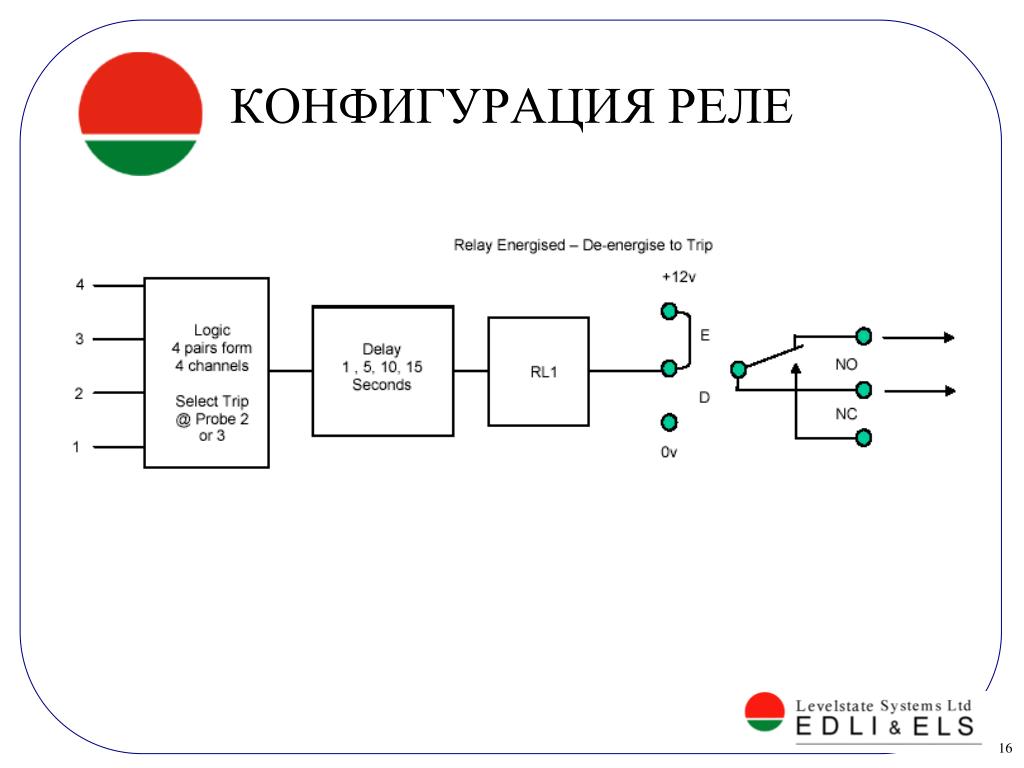

  16. КОНФИГУРАЦИЯ РЕЛЕ

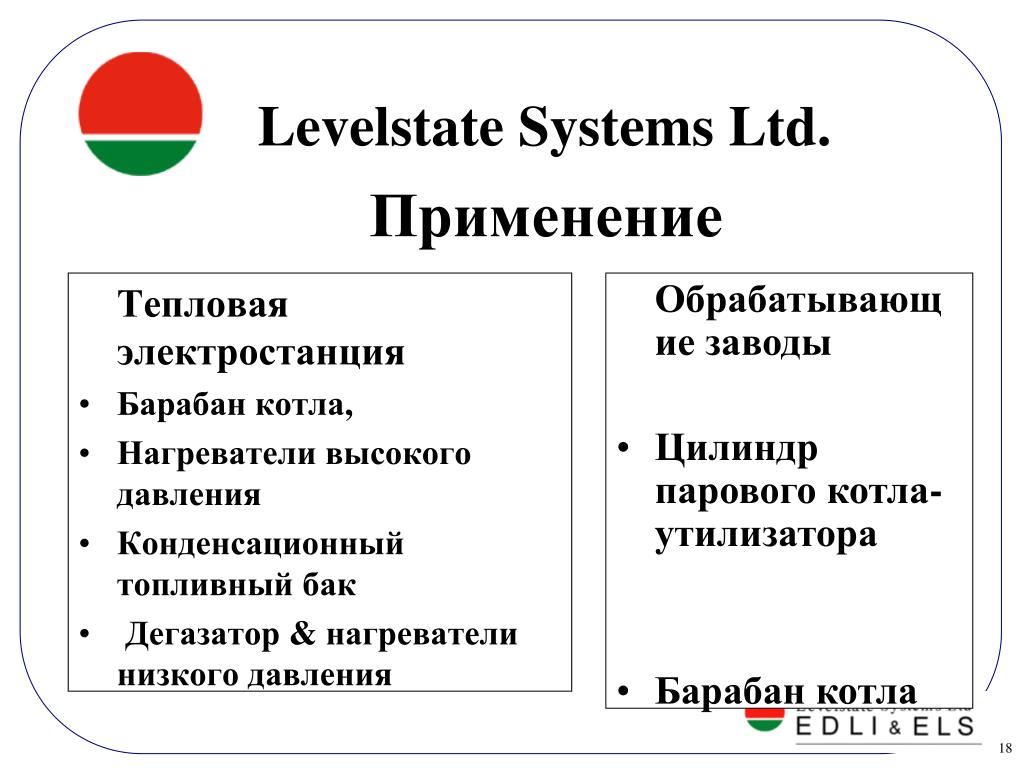

  17. Тепловая электростанция Барабан котла, Нагреватели высокого давления Конденсационный топливный бак Дегазатор & нагреватели низкого давления Применение Levelstate Systems Ltd. • Обрабатывающие заводы • Цилиндр парового котла-утилизатора • Барабан котла

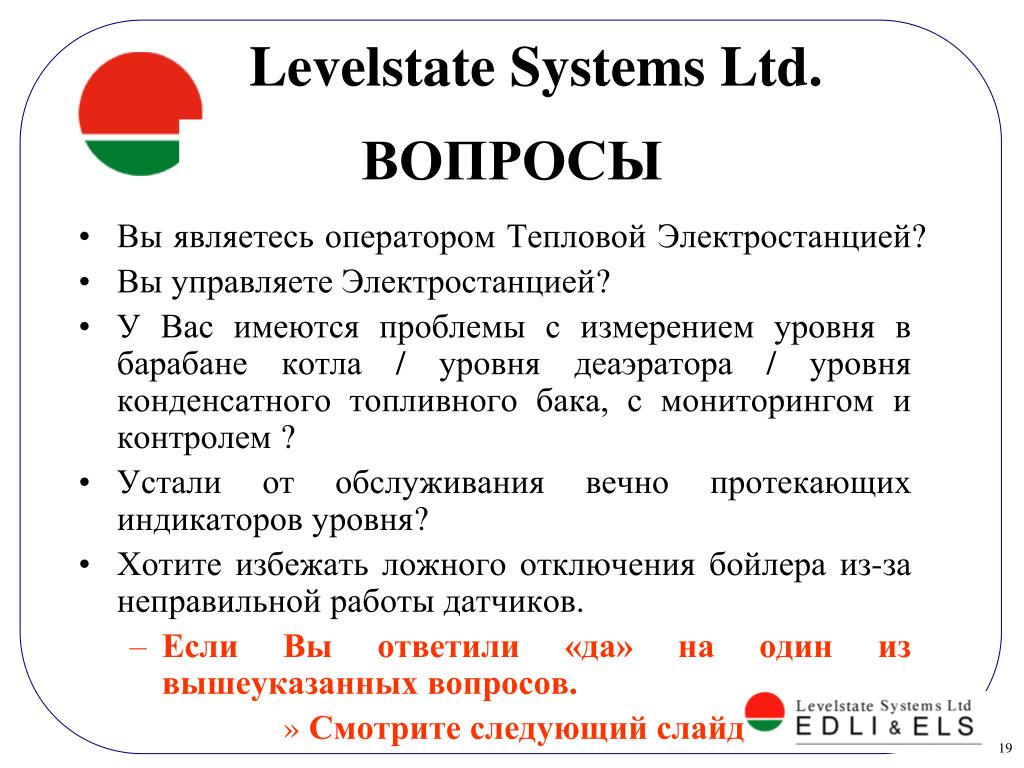

  18. Вы являетесь оператором Тепловой Электростанцией? Вы управляете Электростанцией? У Вас имеются проблемы с измерением уровня в барабане котла / уровня деаэратора / уровня конденсатного топливного бака, с мониторингом и контролем ? Устали от обслуживания вечно протекающих индикаторов уровня? Хотите избежать ложного отключения бойлера из-за неправильной работы датчиков. Если Вы ответили «да» на один из вышеуказанных вопросов. Смотрите следующий слайд Levelstate Systems Ltd. ВОПРОСЫ

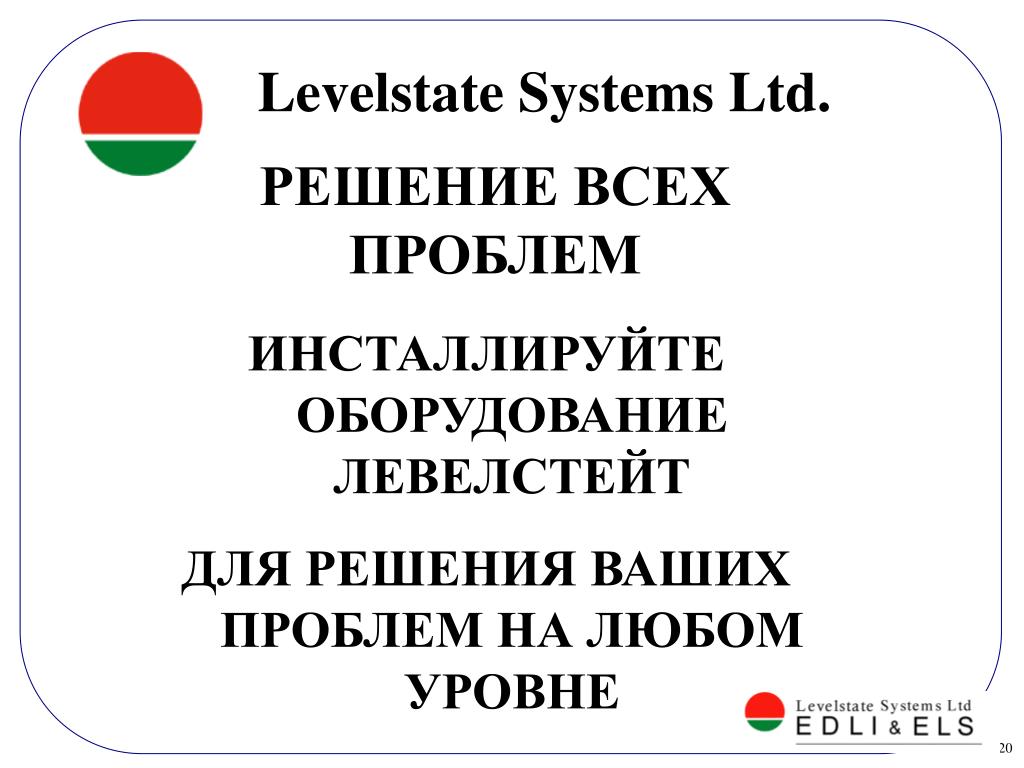

  19. Levelstate Systems Ltd. РЕШЕНИЕ ВСЕХ ПРОБЛЕМ ИНСТАЛЛИРУЙТЕ ОБОРУДОВАНИЕ ЛЕВЕЛСТЕЙТ ДЛЯ РЕШЕНИЯ ВАШИХ ПРОБЛЕМ НА ЛЮБОМ УРОВНЕ
