  1. การเลือกใช้ข้อต่อและวาล์วที่เหมาะสมในการสอบเทียบการเลือกใช้ข้อต่อและวาล์วที่เหมาะสมในการสอบเทียบ

  2. ข้อต่อที่ใช้ในงานเครื่องมือวัดข้อต่อที่ใช้ในงานเครื่องมือวัด • A-LOK®ข้อต่อตาไก่สองชั้น • CPITMข้อต่อตาไก่ชั้นเดียว • Pipe fittingsข้อต่อชนิดเกลียว • MPITMข้อต่อสำหรับความดันปานกลาง (6,000-20,000 psi)

  3. ข้อต่อแบบ A-LOK® ขนาดตั้งแต่1/8” ถึง 1 1/2” ตาไก่แบบ Suparcase ทนแรงดันถึง 6,000 psi ข้อต่อตรง ข้องอ ข้อต่อสามทาง และข้อต่อสี่ทาง วัสดุมีทั้งสแตนเลสสตีล316, สตีล, ทองเหลือง, อลูมิเนียม,เฮสเทลลอยและโมเนล

  4. ภาพตัดข้อต่อแบบ A-LOK®

  5. A-LOK - Twin Ferrule Secondary Tube Seals Body Seal Line Load Isolation Points Tube Seal

  6. CHECK TUBE INSERTION INCORRECT CORRECT

  7. ข้อต่อแบบ CPI™ • มีส่วนประกอบ 3 ส่วนง่ายต่อการใช้งาน • ตาไก่แบบ Suparcase • ขนาดตั้งแต่ 1/8” ถึง 2” • ทนความดันถึง 6,000 psi • มีให้เลือกใช้งานทั้งหน่วยนิ้วและมิลลิเมตร • ข้อต่อตรง, ข้องอ, ข้อต่อสามทาง และข้อต่อสี่ทาง

  8. ภาพแสดงข้อต่อแบบ CPI™ Nut (นัท) Ferrule (ตาไก่) Body (ตัวข้อต่อ)

  9. Assembled CPI Tube Fitting

  10. CPI - Single Ferrule Body Seal Line Load Isolation Points Tube Seal

  11. Suparcase TYPICAL FERRULE HARDNESS VALUES Hardness Rockwell C 65 52 39 26 13 Suparcase Chrome plated Nitride High tensile Treatment Process

  12. ข้อต่อแบบ VacuSeal™ ออกแบบมาเพื่อระบบที่ต้องการความบริสุทธิ์สูงและ อัตราการรั่วต่ำช่วงการใช้งานตั้งแต่สุญญากาศถึงความดันด้านบวกใช้ลักษณะการซีลของหน้าสัมผัสโลหะกับโลหะ

  13. ข้อต่อแบบ MPI™ ใช้กับท่อขนาด 1/4” 3/8” 1/2”และ9/16” ตาไก่แบบ Suparcase แรงดัน 6,000-20,000 psi ข้อต่อตรง ข้องอ ข้อต่อสามทาง และข้อต่อสี่ทาง การใช้งานสามารถใช้งานได้ทันทีโดยไม่ต้องทำ coning ที่ปลายท่อ

  14. ข้อต่อแบบ MPI™

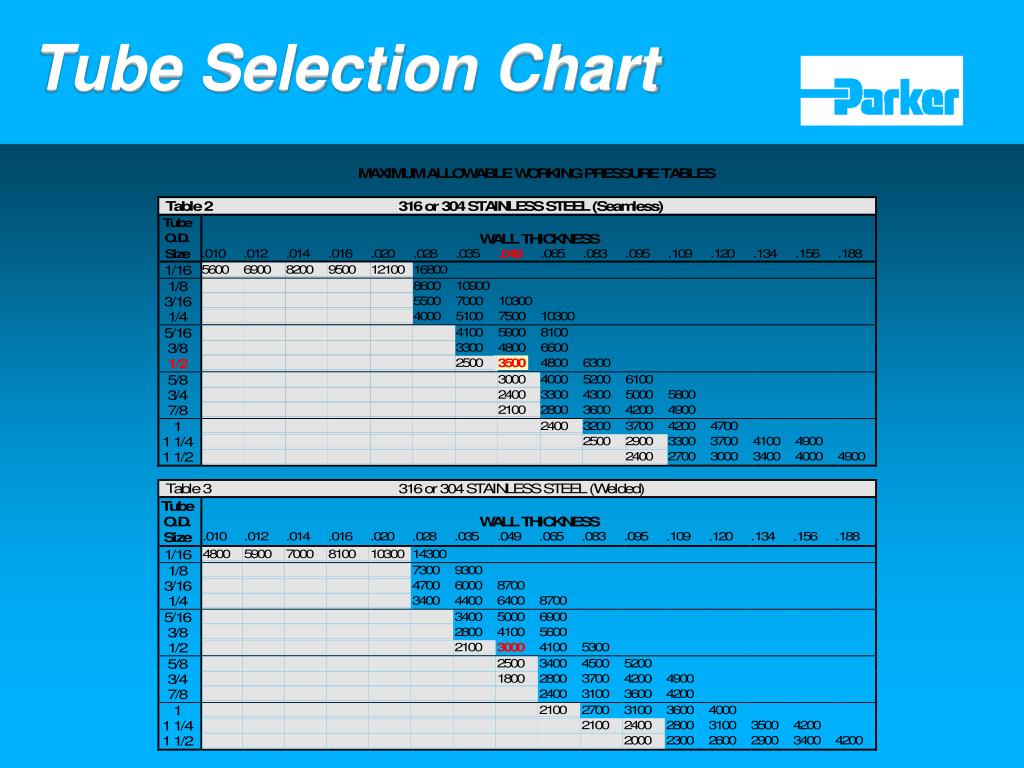

  15. Tube Selection Chart

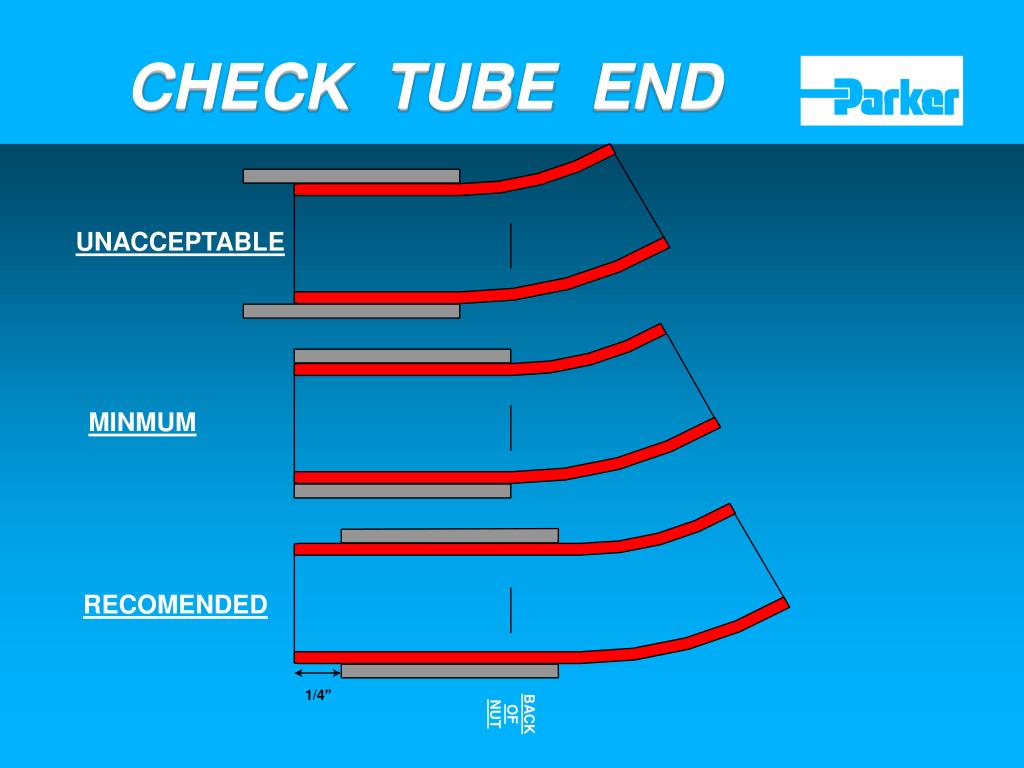

  16. CHECK TUBE END UNACCEPTABLE MINMUM RECOMENDED 1/4” BACK OF NUT

  17. TUBE MARKER & GO-NOGO GAUGE PARKER SIZE 8 SIZE 8 1 1/4 TURNS FROM 1 1/4 TURNS FROM FINGER TIGHT

  18. GAP GAUGE PARKER 8

  19. FITTING REMAKE MARK NUT / BODY FOR THE ORIGINAL MAKEUP POSITION

  20. ข้อต่อแบบเกลียว ข้อต่อแบบเกลียวมีให้เลือกขนาดตั้งแต่ 1/16” to 2” ทนแรงดันได้ 6,000 psi

  21. ข้อต่อที่ใช้แปลงระหว่างระบบเกลียว ISO / NPT มีขนาดตั้งแต่ 1/16” to 1” วัสดุมีให้เลือกสแตนเลสสตีล316และทองเลือง มีให้เลือกใช้งานทั้งแบบข้อต่อตรง ข้องอ และข้อต่อสามทาง

  22. จบการนำเสนอขอบคุณครับจบการนำเสนอขอบคุณครับ
