  1. Alapismeretek Lapostető vízszigetelése

  2. Lapostető szerkezeti változatai

  3. Egyenes rétegrend Nem járható Járható

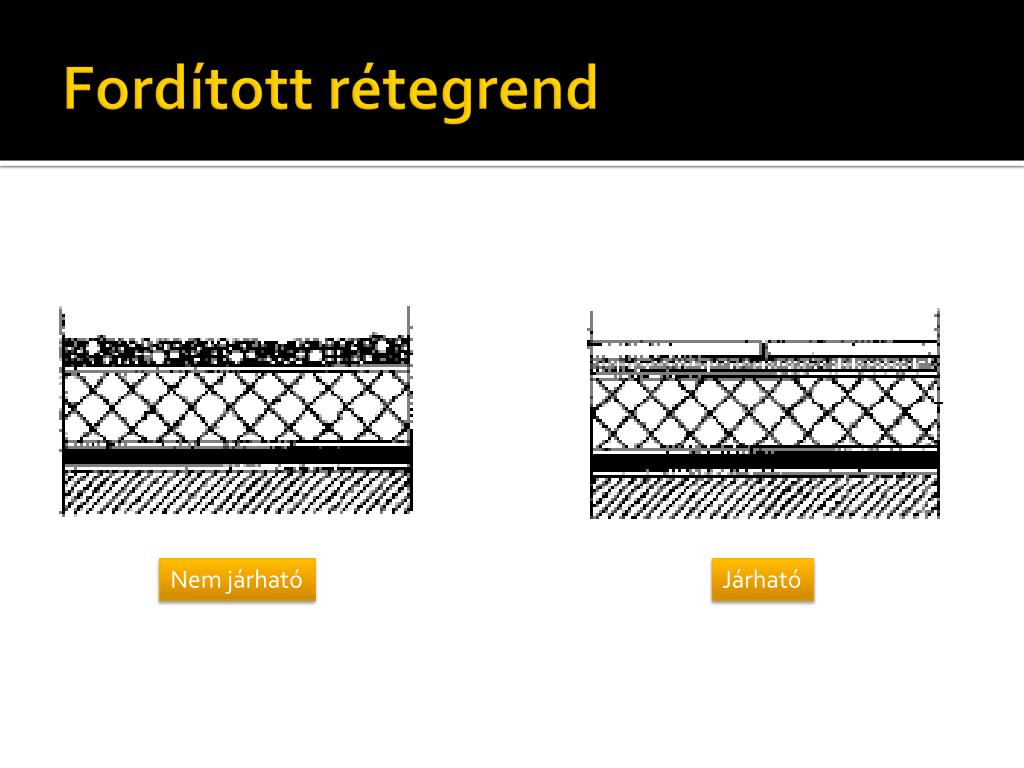

  4. Fordított rétegrend Nem járható Járható

  5. Vízelvezetés geometriája Lehetőségek: • Vonalra lejtés (külső párkányeresz csatorna esetén) • Pontra lejtés • Külső vízköpő • Belső vízelvezetés

  6. Lejtéskialakítási alternatívák A hajlásszögek (a) azonosak Eltérő a vízszigetelés falcsatlakozásának magassága

  7. Lejtéskialakítási alternatívák A hajlásszögek (a;b;c;d) eltérőek Azonos a vízszigetelés falcsatlakozásának magassága

  8. Lejtéskialakítási alternatívák A hajlásszögek (a) azonosak A vízszigetelés falcsatlakozásának változó

  9. Alapvető szempontok • 50 m2 felett tetőfelületenként min. 2 db vízgyűjtő terület (min. 2 db víznyelő) – esetleges dugulás miatt • Vízgyűjtő terület nagysága max. 150 m2 • Max. vízelvezetési hossz: 12 m • Víznyelő keresztmetszet: 1m2/1cm2

  10. Tilos, illetve kerülendő • Lejtésmentes tetőt, tetőidomot (min 2%) • Belső vápacsatornát • Mozgási hézagok feletti vízelvezetést

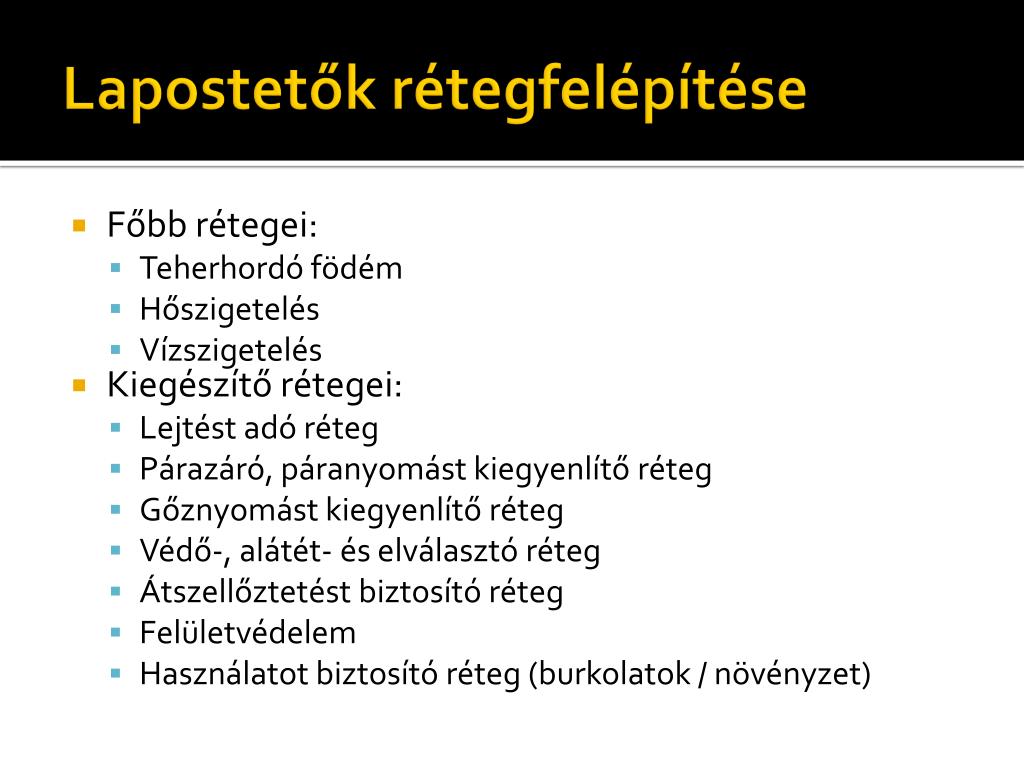

  11. Lapostetők rétegfelépítése • Főbb rétegei: • Teherhordó födém • Hőszigetelés • Vízszigetelés • Kiegészítő rétegei: • Lejtést adó réteg • Párazáró, páranyomást kiegyenlítő réteg • Gőznyomást kiegyenlítő réteg • Védő-, alátét- és elválasztó réteg • Átszellőztetést biztosító réteg • Felületvédelem • Használatot biztosító réteg (burkolatok / növényzet)

  12. Teherhordó födémtípusok • Monolit vasbeton födémek • Előregyártott vasbetonelemes födémek • Fa anyagú födémek • Acél trapézlemez födémek

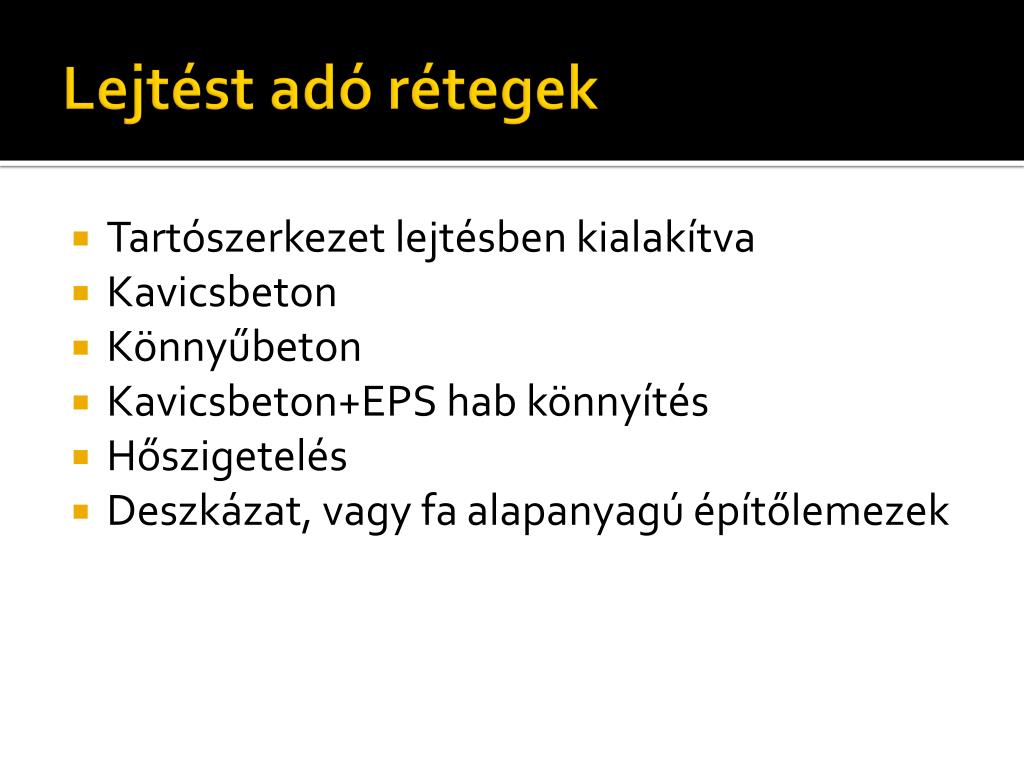

  13. Lejtést adó rétegek • Tartószerkezet lejtésben kialakítva • Kavicsbeton • Könnyűbeton • Kavicsbeton+EPS hab könnyítés • Hőszigetelés • Deszkázat, vagy fa alapanyagú építőlemezek

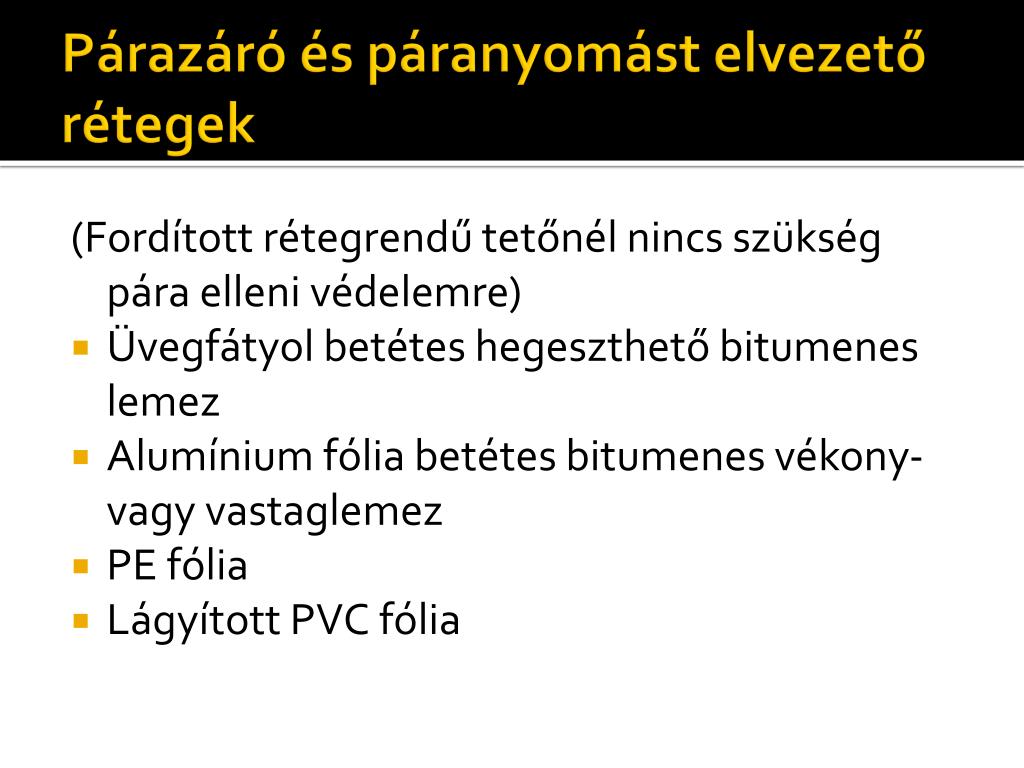

  14. Párazáró és páranyomást elvezető rétegek (Fordított rétegrendű tetőnél nincs szükség pára elleni védelemre) • Üvegfátyol betétes hegeszthető bitumenes lemez • Alumínium fólia betétes bitumenes vékony- vagy vastaglemez • PE fólia • Lágyított PVC fólia

  15. Hőszigetelések • Funkció: • Belső terek hőveszteség-csökkentése • Hőmérséklet-ingadozás csökkentése a lapostető szerkezeteiben, az ebből eredő feszülstégek és alakváltozások csökkentése • Tűzvédelmi szempontból megfelelő hőszigetelés • Átázott, vizes hőszigetelés beépítése kerülendő • Típusok: • Egyenes rétegrendű tetők hőszigetelése • Fordított rétegrendű tetők hőszigetelése

  16. Egyenes rétegrendű tetők hőszigetelése • Lépcsős ütközőhézagú vagy két rétegű, hézagcserés fektetésű lemezek • Ha a hőszigetelés a vízszigetelés aljzata: • Teljesíteni kell az ezzel szemben támasztott követelményeket • Hőállóság • Lépésállóság • Alak- és formatartó képesség • Térfogat állandóság • Korhadás mentesség • Összeférhetőség

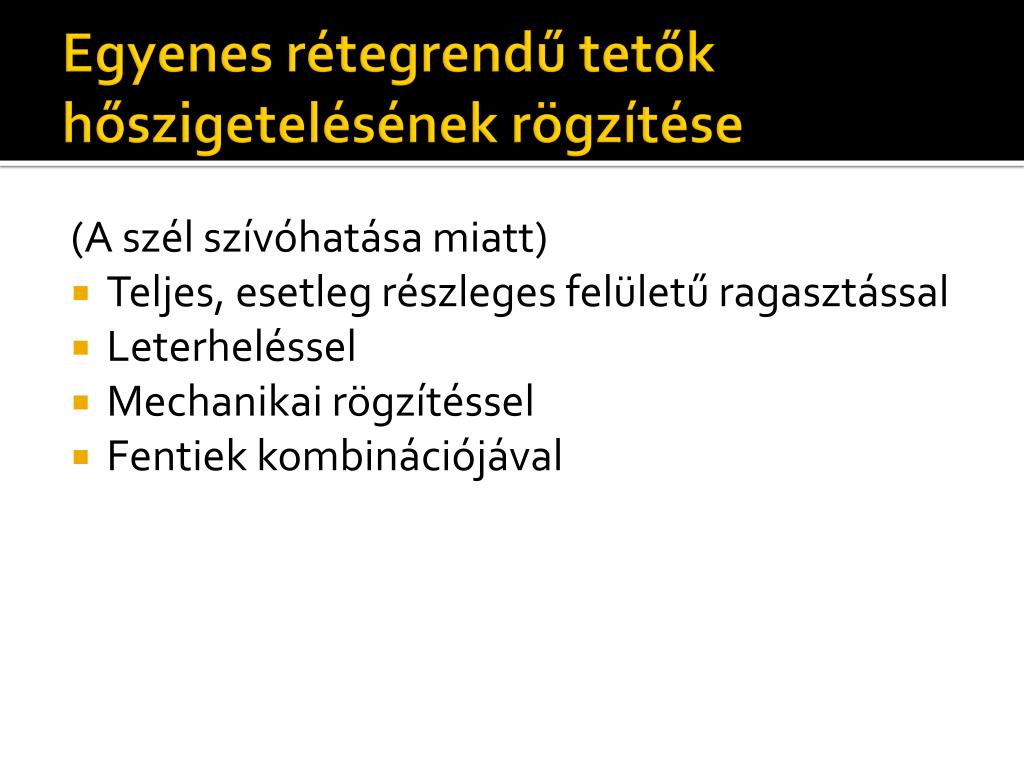

  17. Egyenes rétegrendű tetők hőszigetelésének rögzítése (A szél szívóhatása miatt) • Teljes, esetleg részleges felületű ragasztással • Leterheléssel • Mechanikai rögzítéssel • Fentiek kombinációjával

  18. Egyenes rétegrendű tetők hőszigelelésének anyagai • Kasírozás nélküli kemény EPS lemezek (rögzítése hidegragasztóval) • PUR habok (ilyenkor a vízszigetelés alá elválasztó réteg kerül) • Szálas hőszigetelő táblák (ez a gőznyomás kiegyenlítő réteg is egyben) • Habüveg hőszigetelés (forró bitumennel az aljzatára ragasztva)

  19. Fordított rétegrendű tetők hőszigetelése • Csak XPS hőszigetelő lemezekkel • Födém: monolit vasbeton • Hőszigetelés egy rétegben lépcsős illesztésű lemezekkel • Hőszigetelő rétegre műanyag fátyol szűrőréteg (geotextília) kerül • Hőszigetelő réteget le kell terhelni • Hőveszteség csökkentése: +1 cm a vastagság megállapításánál • A hőszigetelésre kerülő rétegek tegyék lehetővé a páradiffúziót ( a közvetlen teljes felületű rábetonozás nem megengedett!)

  20. Gőznyomást kiegyenlítő rétegek • Gőznyomás jelensége: nyáron, a párazáró és a csapadékvíz szigetelés közötti zárt térben alakul ki (építés közben bezárt nedvesség állapotváltozása) • A gőznyomás-kiegyenlítő réteg feladata: • Bezárt, vagy bevándorló nedvesség felmelegedéséből származó nyomás eloszlatása • A vízszigetelés és aljzatának egymástól eltérő mértékű, független mozgása • Nem kell önálló gőznyomás-kiegyenlítő réteg, ha: • A csapadékvíz szigetelés első rétege pontszerű vagy sávos rögzítő ragasztással készül • A csapadékvíz szigetelés alá kavicshintésű lemez kerül • Csapadékvíz szigetelés alá műanyag filcet fektettek • Ásványi szálas hőszigetelés kerül a vízszigetelés alá

  21. Alátét-, védő-, és elválasztó rétegek • Alátétrétegek funkciója: • Sérülésérzékeny (párazáró, vízszigetelő) rétegek alatti felületek érdességének kiegyenlítése, • Kisebb repedések áthidalása, • Vegyi hatások elleni védelem • Elválasztó rétegek funkciója: • Egymással nem összeférhető anyagok elválasztása, káros fizikai/vegyi folyamatok megakadályozása • Fémek és lúgos kémhatású felületek közé (beton, vakolat) • PUR hab hőszigetelés és a csapadékvíz szigetelés közé • Nem bitumenálló műanyag lemez és bitumenes felület közé • Védő rétegek funkciója • A felső sérülések elleni védelmet biztosítják (párazáró fólia fölött, csapadékvíz szigetelő lemez fölött hasznosított tetőkben) • Anyaga lehet: • A párazáró réteg • Gőznyomás kiegyenlítő réteg • Polietilén (PE) fólia • Műanyag filc • Üvegfátyol • Lágy műanyag hab paplan • Félkemény műanyag lemez

  22. Csapadékvíz szigetelések • Bitumenes lemez • Oxidált bitumenes lemez (kerülendő!) • Modifikált bitumenes vastaglemez (min 2 rtg, felső réteg védelem nélkül min. 4 mm vtg) • Műanyag lemez • Hőre lágyuló plasztomer • Lágyított PVC • Vinilacetát-etilén • Hőre nem lágyuló elasztomer • Bitulkaucsuk • EPDM (leplesített műgumi) • Helyszínen kent/szórt bevonatok • Bitumenlatex • Modifikált bitumenes vastagbevonatok • Üvegszál erősítésű poliésztergyanták • Lágy poliészterbevonatok • PUR „folyékony fóliák” • Integrált hő- és vízszigetelő PUR habok • Műanyaggal javított flexibilis cementhabarcsok

  23. Bitumenes lemezek modifikálása • Modifikálás: a desztillációs alapbitument műanyaggal keverik. A módosított anyag: • magasabb hőállóságú, • rugalmasabb, • jobb hideghajlíthatóságú, • kedvezőbb öregedésállóságú

  24. Modifikált bitumenes lemezek típusai

  25. Bitumenes lemezek hordozórétegei

  26. Bitumenes lemezek rögzítési módjai • Ajzathoz: • Teljes felületű ragasztással • Forró bitumennel, öntőkannás terítéssel • Forró bitumennel, kenőkefés ragasztással • Lángolvasztással (3 mm lemezvastagság fölött) • Teljes felületen öntapadó lemez fektetéssel • Teljes felületű hegesztéssel • Sávos, vagy pontszerű ragasztással • m2-enként 3-4 tányér méretű folttal • Műanyaggal módosított bitumenes hidegragasztó • Műanyag alapú hidegragasztó • Egymáshoz • Átlapolások szélessége min. 8 cm • Ahogyan az aljzathoz • Az illesztéseknél az lemez szélén meg kell jelennie a ragasztóanyagnak

  27. Műanyag lemez szigetelések típusai

  28. Műanyag lemez szigetelések kivitelezése • Egy rétegben készül • Emiatt védelmükről gondoskodni kell! • 120 g/m2 Üvegfátyol vagy műanyagfátyol és filc védő-elválasztó réteg kell olyan aljzatra, amelyik nem összeférhető a vízszigeteléssel (pl. EPS hőszigetelés – lágyított PVC vízszigetelés) • 300 g/m2 védő-elválasztó réteg a vízszigetelésre, ha a lapostető nagyobb mechanikai igénybevételnek van kitéve

  29. Műanyag lemezek rögzítési módjai • Ajzathoz: • Teljes felületű, sávos vagy pontszerű ragasztással • Leterheléssel; • Ezek kombinációjával • Egymáshoz • Átlapolások szélessége min. 5 cm • Hőre lágyuló (thermoplasztikus) lemezek: • Hideg (oldószeres) hegesztéssel • Forrólevegős hegesztéssel • Kaucsukalapú (gumiszerű tulajdonságokkal rendelkező) • Kontakt ragasztóval • tömítőszalaggal • Az illesztéseknél az lemez szélén meg kell jelennie a ragasztóanyagnak

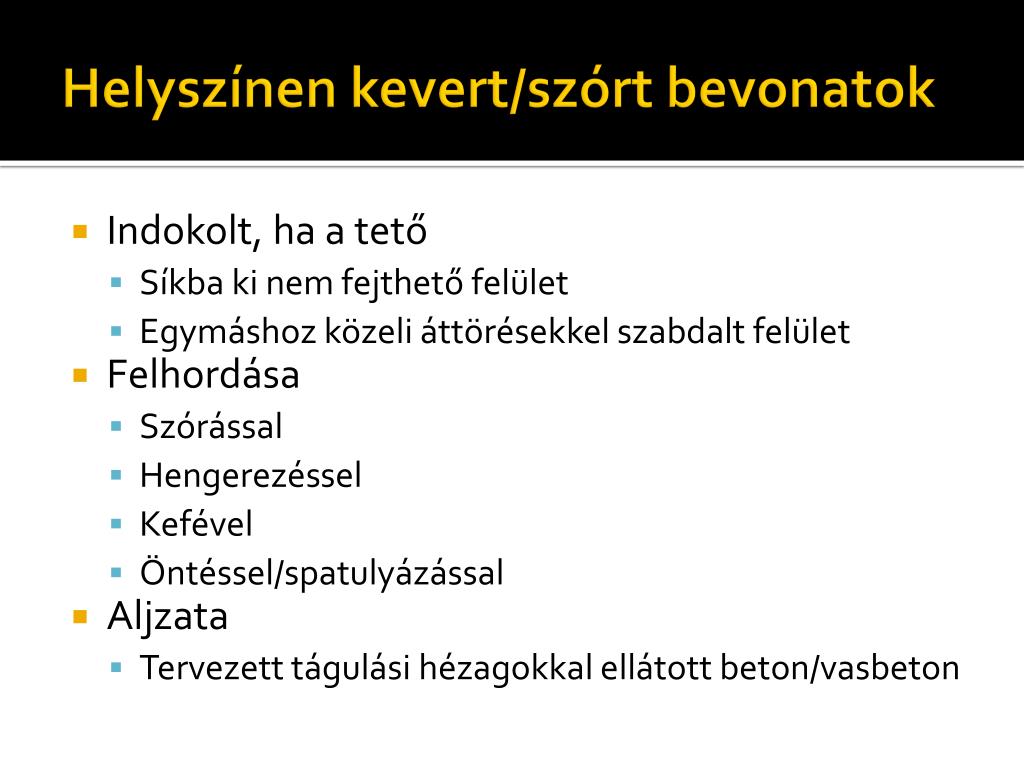

  30. Helyszínen kevert/szórt bevonatok • Indokolt, ha a tető • Síkba ki nem fejthető felület • Egymáshoz közeli áttörésekkel szabdalt felület • Felhordása • Szórással • Hengerezéssel • Kefével • Öntéssel/spatulyázással • Aljzata • Tervezett tágulási hézagokkal ellátott beton/vasbeton

  31. Kent/szórt szigetelések típusai

  32. Kent/szórt szigetelés kivitelezése • Vastagsága min 2 mm • Hordozóréteg egységesen fedett • Az előre látható vagy tervezett repedések, tágulási hézagok felett, valamint a hajlatokban elválasztó réteg kerüljön beépítésre • A teljes rétegfelépítéssel való összeférhetőséget vizsgálni kell • Páratechnikai működésének ellenőrzése szükséges

  33. Felületvédelem • Funkciója: • Csökkenti a vízszigetelés napsugárzás okozta felmelegedését • Csökkenti a túlzott hőingadozást • Növeli a vízszigetelés élettartamát • Típusa szerint • Könnyű felületvédelem • Bitumenes lemezeknél már a gyártás során a lemezre kerül (SBS lemezek már eleve felületvédelemmel vannak ellátva) • világos szín vagy/és szemcsés felületvédelem; ásványi /kő/palazúzalék • Műanyag lemezek ált. nem igényelnek felületvédelmet. Ha esetleg (világos színű) festék kerül rá, ügyelni kell az anyagok összeférhetőségére • Nehéz felületvédelem • Növeli a mechanikai ellenálló képességet, UV védelmet, szélszívás elleni védelmet • Figyelembe kell venni a tartószerkezetek terhelhetőségét • Típusok: • Min. 5 cm kavicstertítés (16/32) • Betonlap fektetés (40x40x5 cm) • Használatot biztosító rétegek (járható burkolatok, növényzettel való telepítés)
