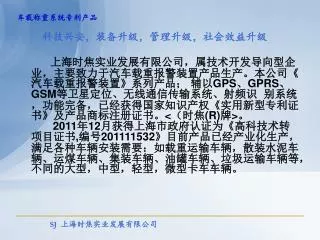

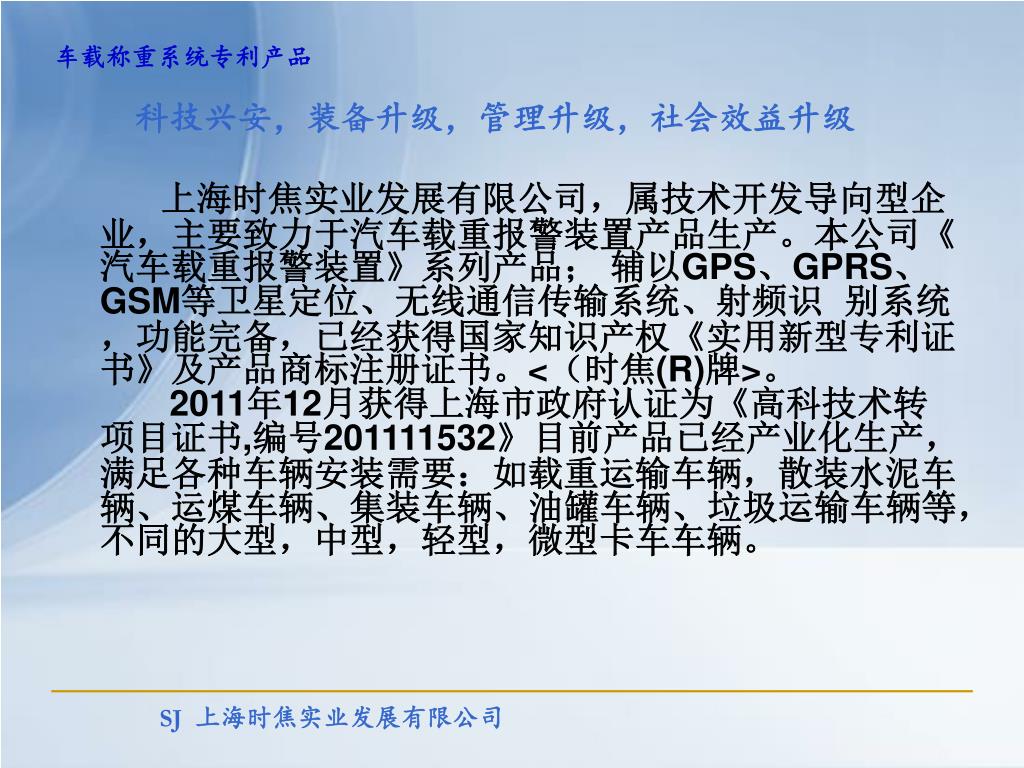

科技兴安，装备升级，管理升级，社会效益升级科技兴安，装备升级，管理升级，社会效益升级 上海时焦实业发展有限公司，属技术开发导向型企业，主要致力于汽车载重报警装置产品生产。本公司《汽车载重报警装置》系列产品； 辅以GPS、GPRS、GSM等卫星定位、无线通信传输系统、射频识 别系统，功能完备，已经获得国家知识产权《实用新型专利证书》及产品商标注册证书。<（时焦(R)牌>。 2011年12月获得上海市政府认证为《高科技术转项目证书,编号201111532》目前产品已经产业化生产，满足各种车辆安装需要：如载重运输车辆，散装水泥车辆、运煤车辆、集装车辆、油罐车辆、垃圾运输车辆等，不同的大型，中型，轻型，微型卡车车辆。

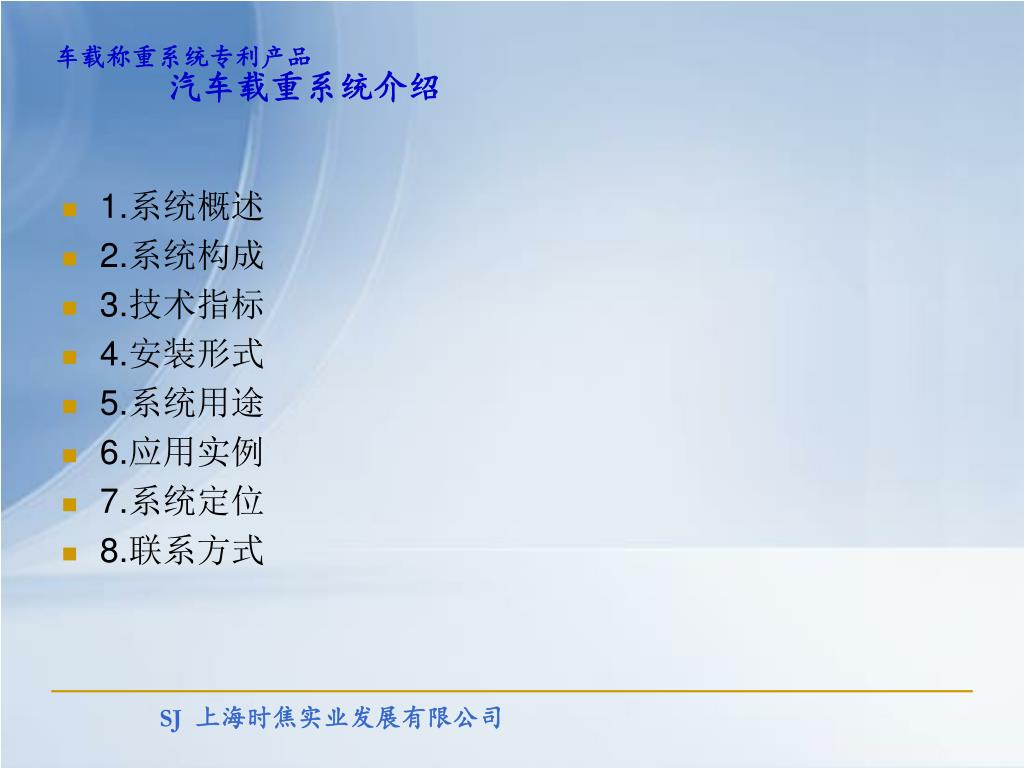

汽车载重系统介绍 • 1.系统概述 • 2.系统构成 • 3.技术指标 • 4.安装形式 • 5.系统用途 • 6.应用实例 • 7.系统定位 • 8.联系方式

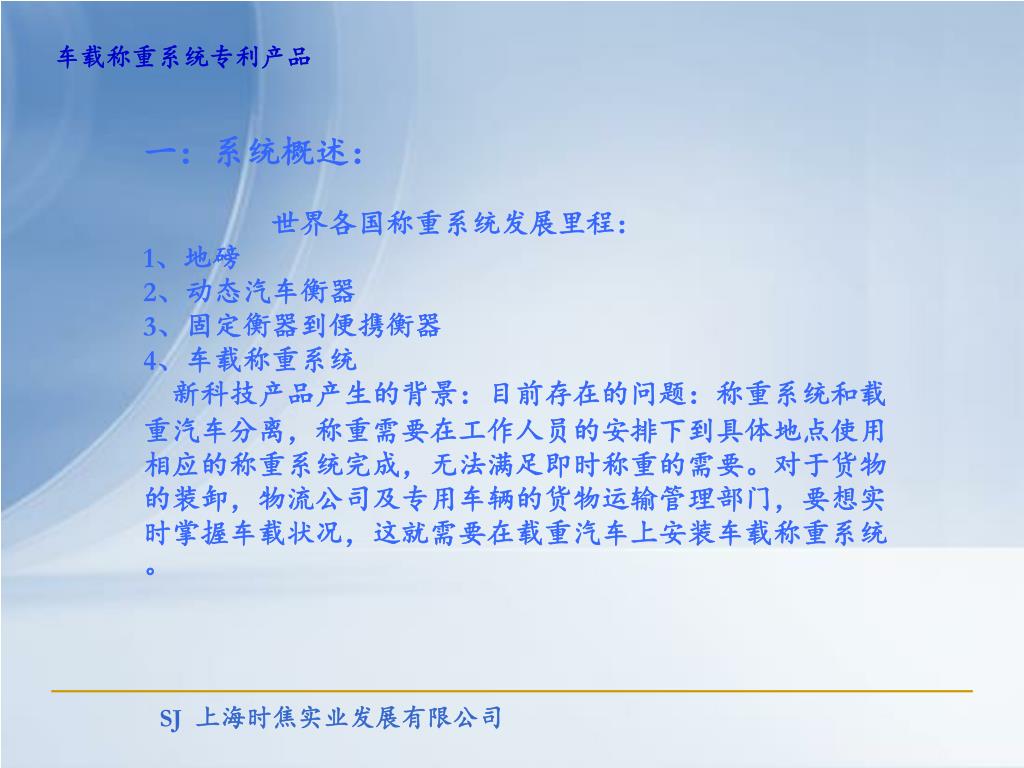

一：系统概述： 世界各国称重系统发展里程：1、地磅2、动态汽车衡器3、固定衡器到便携衡器4、车载称重系统新科技产品产生的背景：目前存在的问题：称重系统和载重汽车分离，称重需要在工作人员的安排下到具体地点使用相应的称重系统完成，无法满足即时称重的需要。对于货物的装卸，物流公司及专用车辆的货物运输管理部门，要想实时掌握车载状况，这就需要在载重汽车上安装车载称重系统。

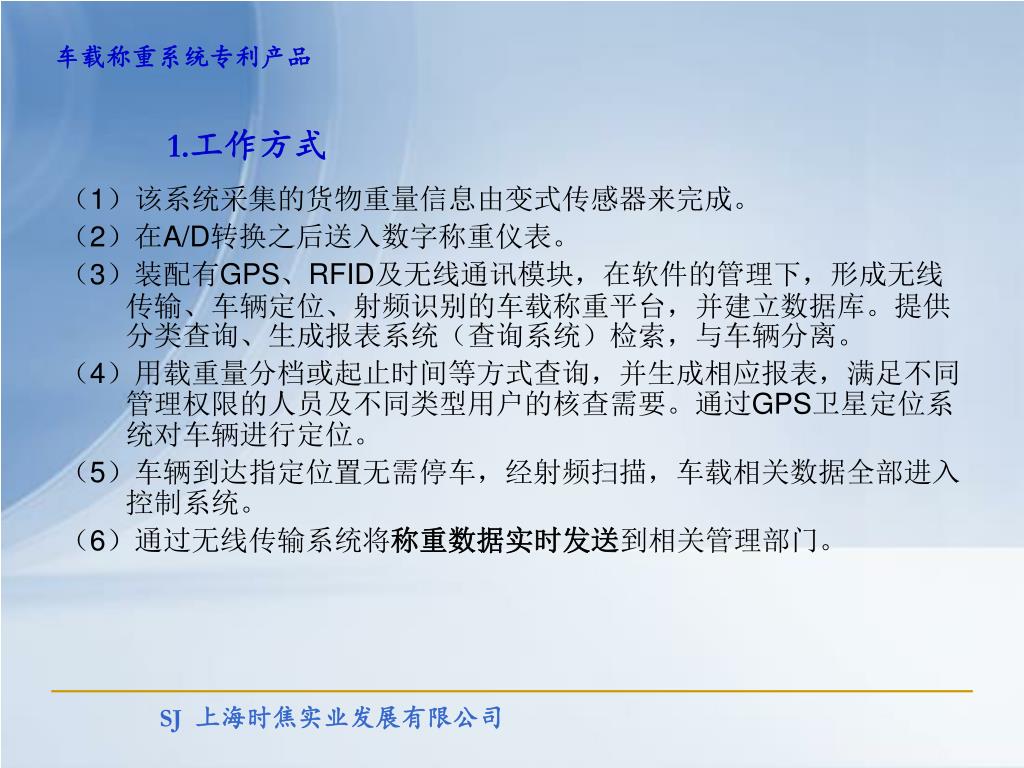

1.工作方式 （1）该系统采集的货物重量信息由变式传感器来完成。 （2）在A/D转换之后送入数字称重仪表。 （3）装配有GPS、RFID及无线通讯模块，在软件的管理下，形成无线传输、车辆定位、射频识别的车载称重平台，并建立数据库。提供分类查询、生成报表系统（查询系统）检索，与车辆分离。 （4）用载重量分档或起止时间等方式查询，并生成相应报表，满足不同 管理权限的人员及不同类型用户的核查需要。通过GPS卫星定位系统对车辆进行定位。 （5）车辆到达指定位置无需停车，经射频扫描，车载相关数据全部进入控制系统。 （6）通过无线传输系统将称重数据实时发送到相关管理部门。

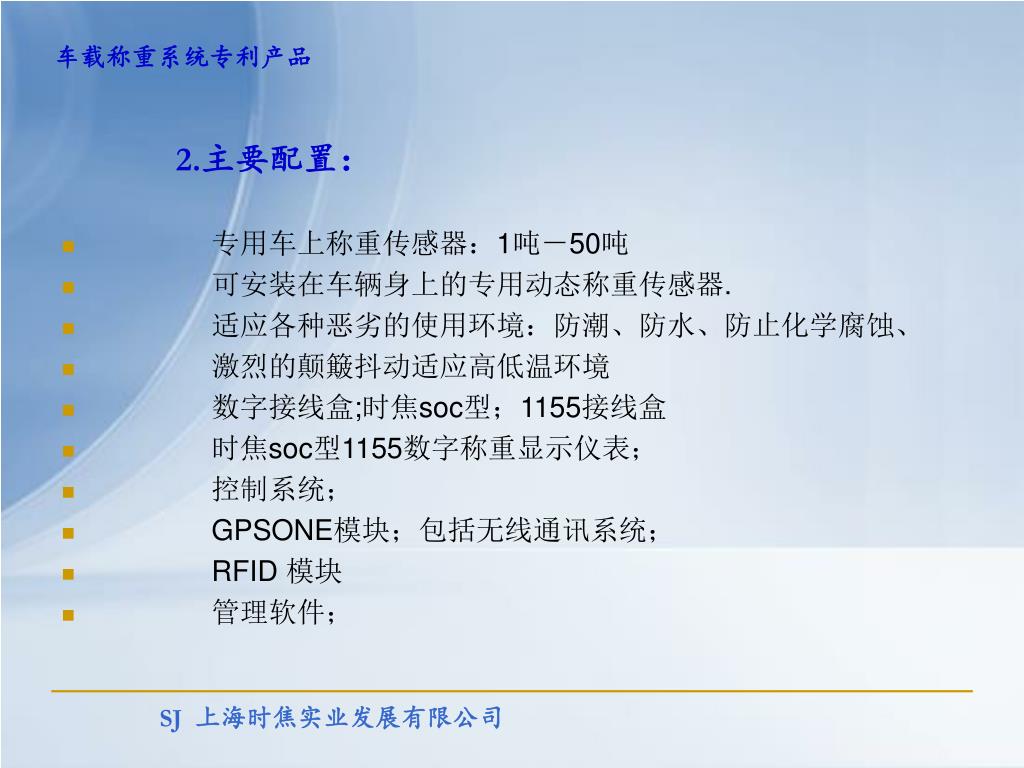

2.主要配置： • 专用车上称重传感器：1吨－50吨 • 可安装在车辆身上的专用动态称重传感器. • 适应各种恶劣的使用环境：防潮、防水、防止化学腐蚀、 • 激烈的颠簸抖动适应高低温环境 • 数字接线盒;时焦soc型；1155接线盒 • 时焦soc型1155数字称重显示仪表； • 控制系统； • GPSONE模块；包括无线通讯系统； • RFID 模块 • 管理软件；

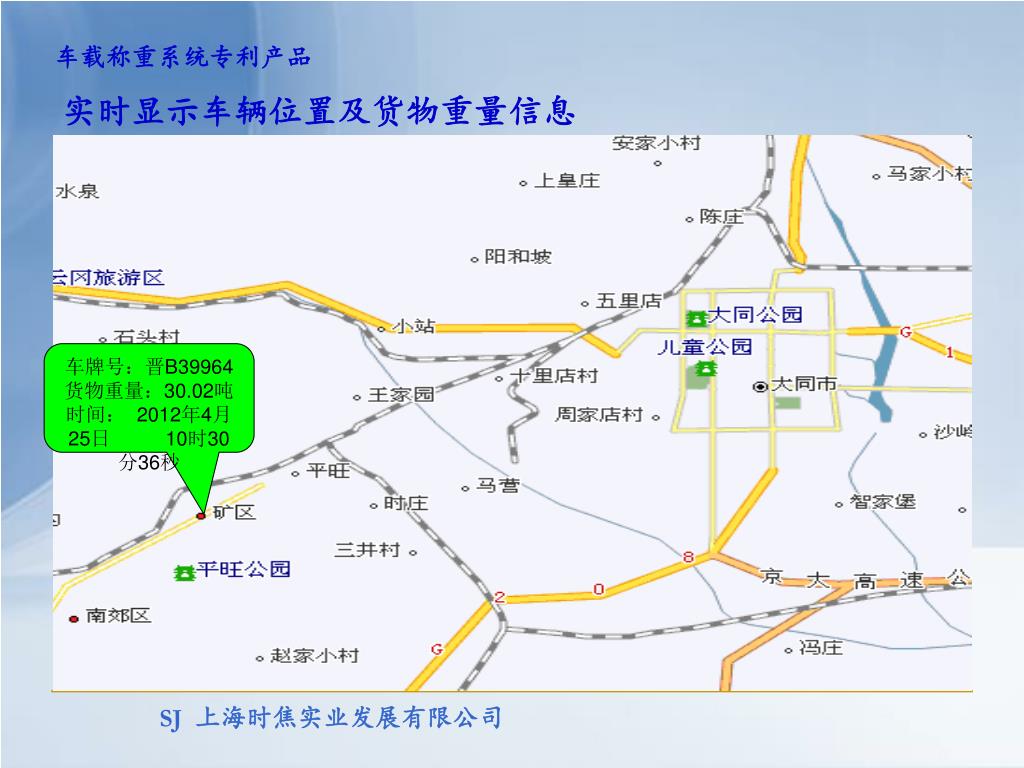

实时显示车辆位置及货物重量信息 车牌号：晋B39964 货物重量：30.02吨 时间： 2012年4月25日 10时30分36秒

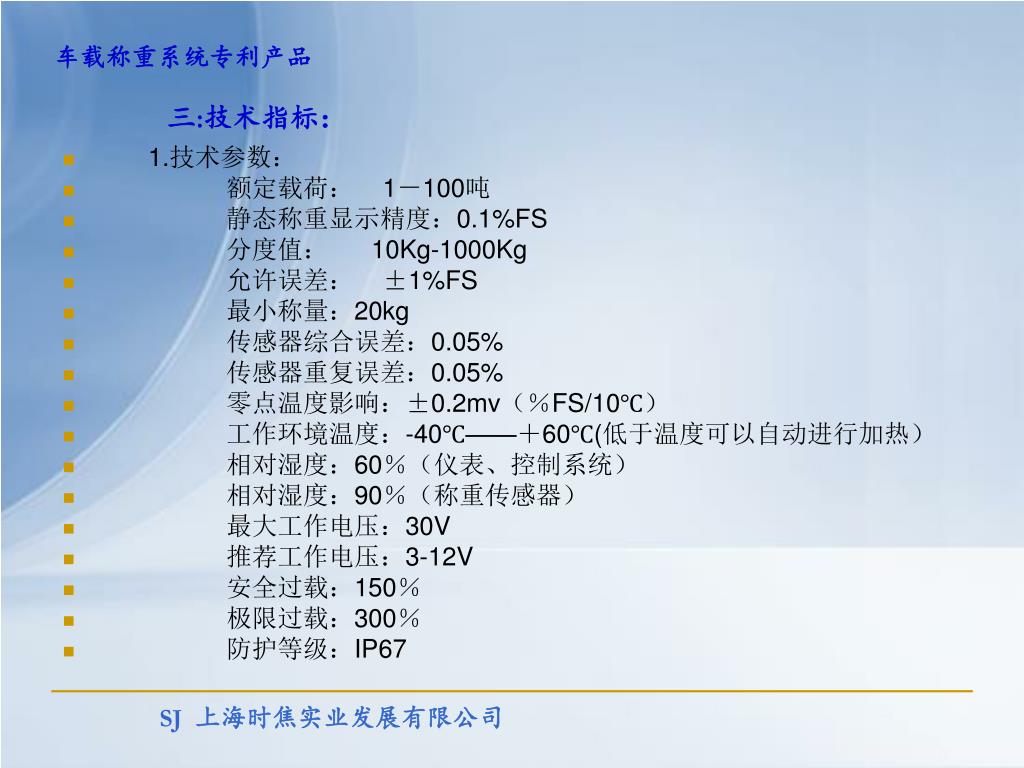

三:技术指标： • 1.技术参数： • 额定载荷： 1－100吨 • 静态称重显示精度：0.1%FS • 分度值： 10Kg-1000Kg • 允许误差： ±1%FS • 最小称量：20kg • 传感器综合误差：0.05% • 传感器重复误差：0.05% • 零点温度影响：±0.2mv（％FS/10℃） • 工作环境温度：-40℃——＋60℃(低于温度可以自动进行加热） • 相对湿度：60％（仪表、控制系统） • 相对湿度：90％（称重传感器） • 最大工作电压：30V • 推荐工作电压：3-12V • 安全过载：150％ • 极限过载：300％ • 防护等级：IP67

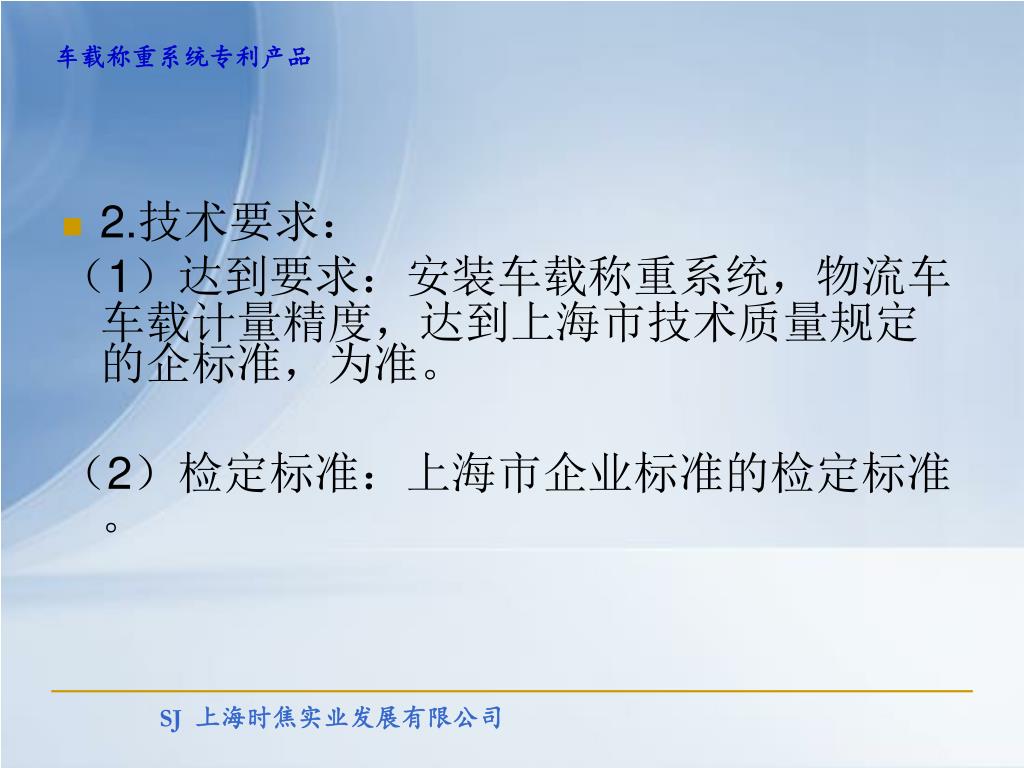

2.技术要求： （1）达到要求：安装车载称重系统，物流车车载计量精度，达到上海市技术质量规定的企标准，为准。 （2）检定标准：上海市企业标准的检定标准。

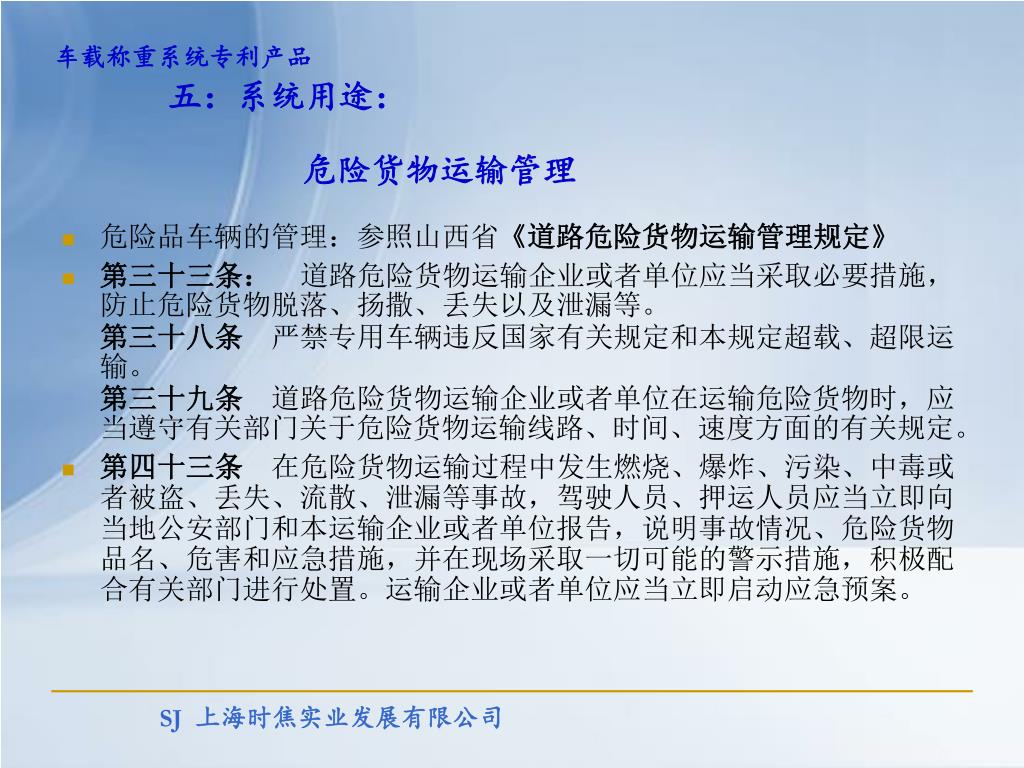

五：系统用途：危险货物运输管理 • 危险品车辆的管理：参照山西省《道路危险货物运输管理规定》 • 第三十三条： 道路危险货物运输企业或者单位应当采取必要措施，防止危险货物脱落、扬撒、丢失以及泄漏等。第三十八条 严禁专用车辆违反国家有关规定和本规定超载、超限运输。 第三十九条 道路危险货物运输企业或者单位在运输危险货物时，应当遵守有关部门关于危险货物运输线路、时间、速度方面的有关规定。 • 第四十三条 在危险货物运输过程中发生燃烧、爆炸、污染、中毒或者被盗、丢失、流散、泄漏等事故，驾驶人员、押运人员应当立即向当地公安部门和本运输企业或者单位报告，说明事故情况、危险货物品名、危害和应急措施，并在现场采取一切可能的警示措施，积极配合有关部门进行处置。运输企业或者单位应当立即启动应急预案。

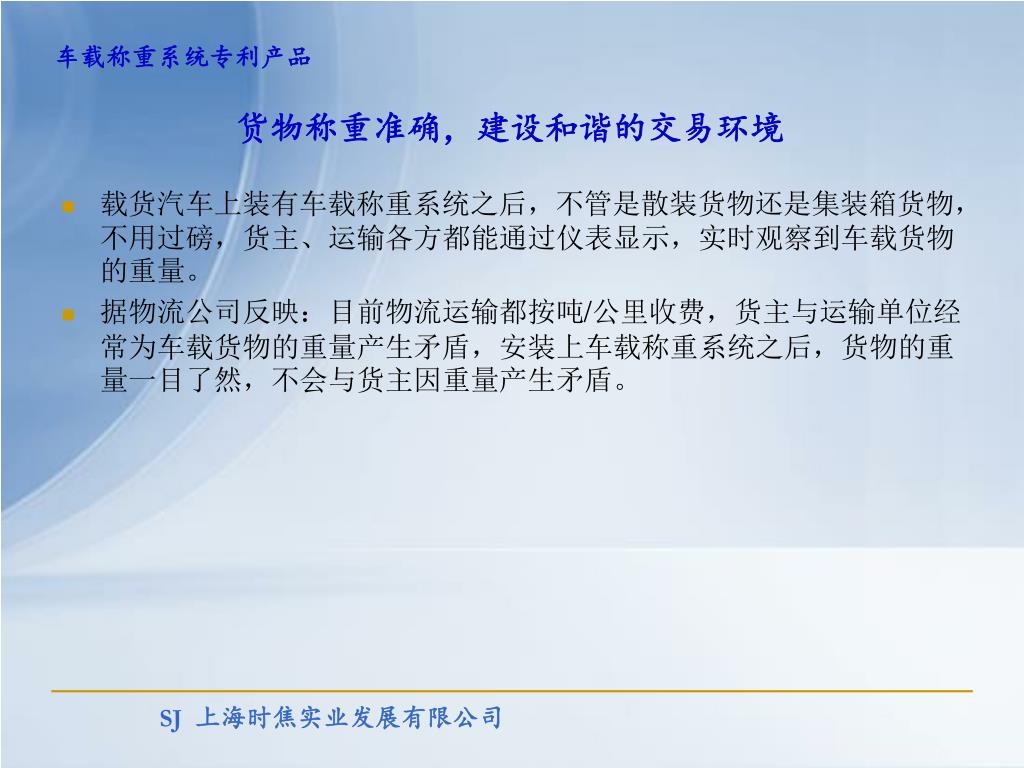

货物称重准确，建设和谐的交易环境 • 载货汽车上装有车载称重系统之后，不管是散装货物还是集装箱货物，不用过磅，货主、运输各方都能通过仪表显示，实时观察到车载货物的重量。 • 据物流公司反映：目前物流运输都按吨/公里收费，货主与运输单位经常为车载货物的重量产生矛盾，安装上车载称重系统之后，货物的重量一目了然，不会与货主因重量产生矛盾。

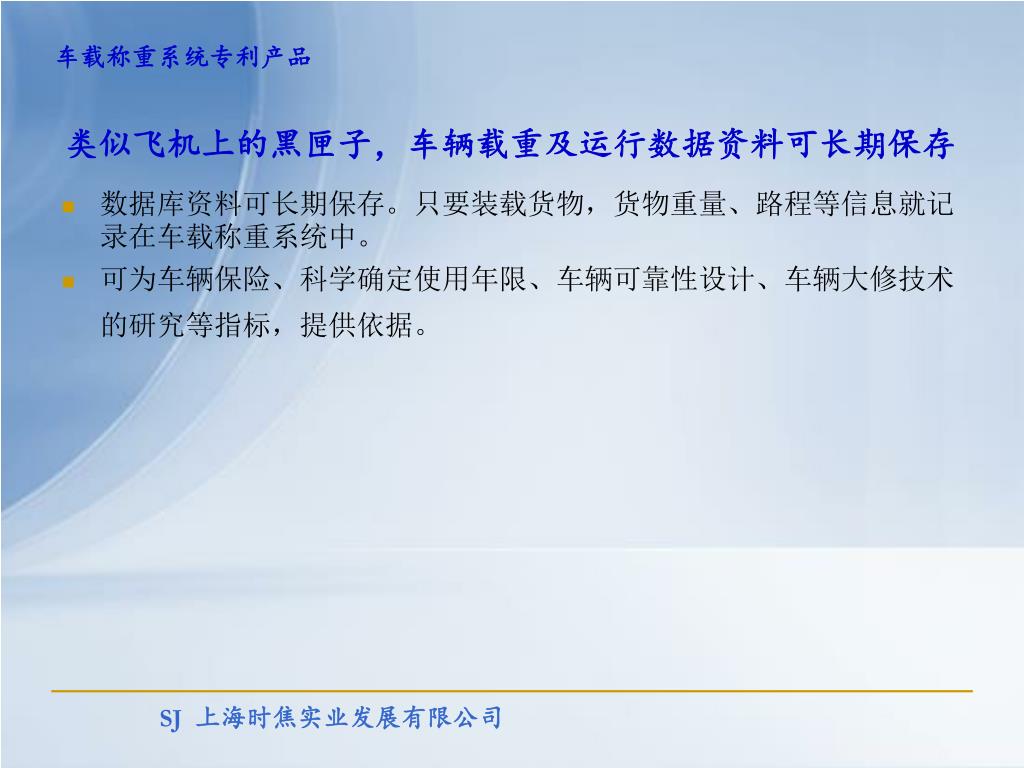

类似飞机上的黑匣子，车辆载重及运行数据资料可长期保存类似飞机上的黑匣子，车辆载重及运行数据资料可长期保存 • 数据库资料可长期保存。只要装载货物，货物重量、路程等信息就记录在车载称重系统中。 • 可为车辆保险、科学确定使用年限、车辆可靠性设计、车辆大修技术的研究等指标，提供依据。

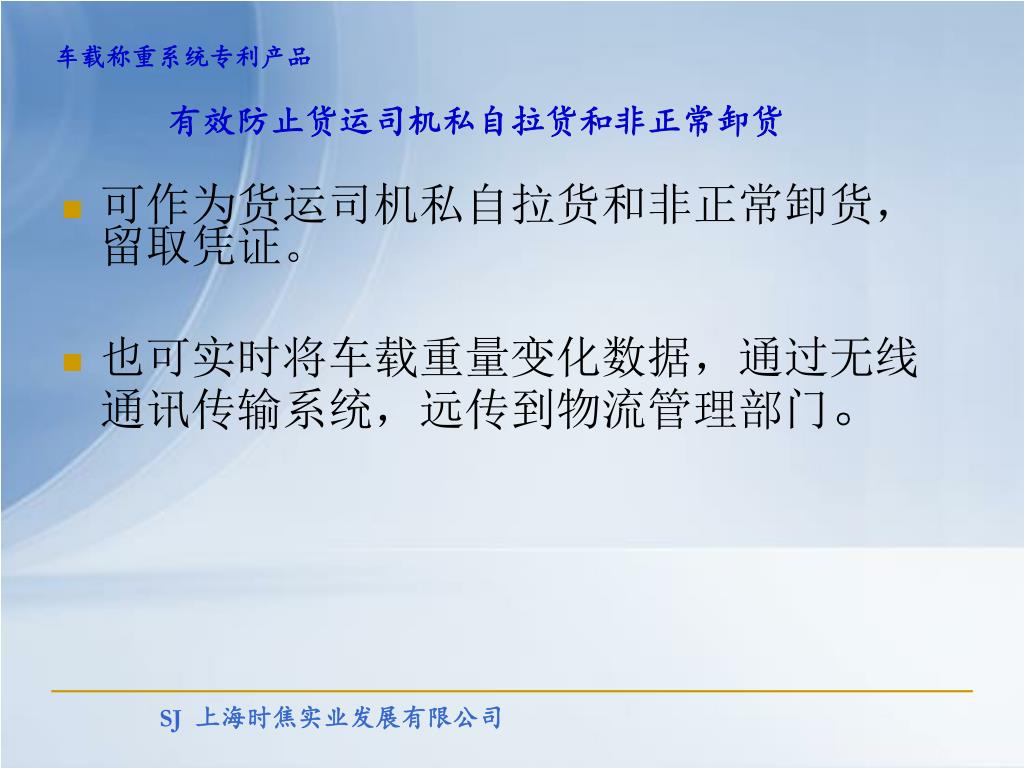

有效防止货运司机私自拉货和非正常卸货 • 可作为货运司机私自拉货和非正常卸货，留取凭证。 • 也可实时将车载重量变化数据，通过无线通讯传输系统，远传到物流管理部门。

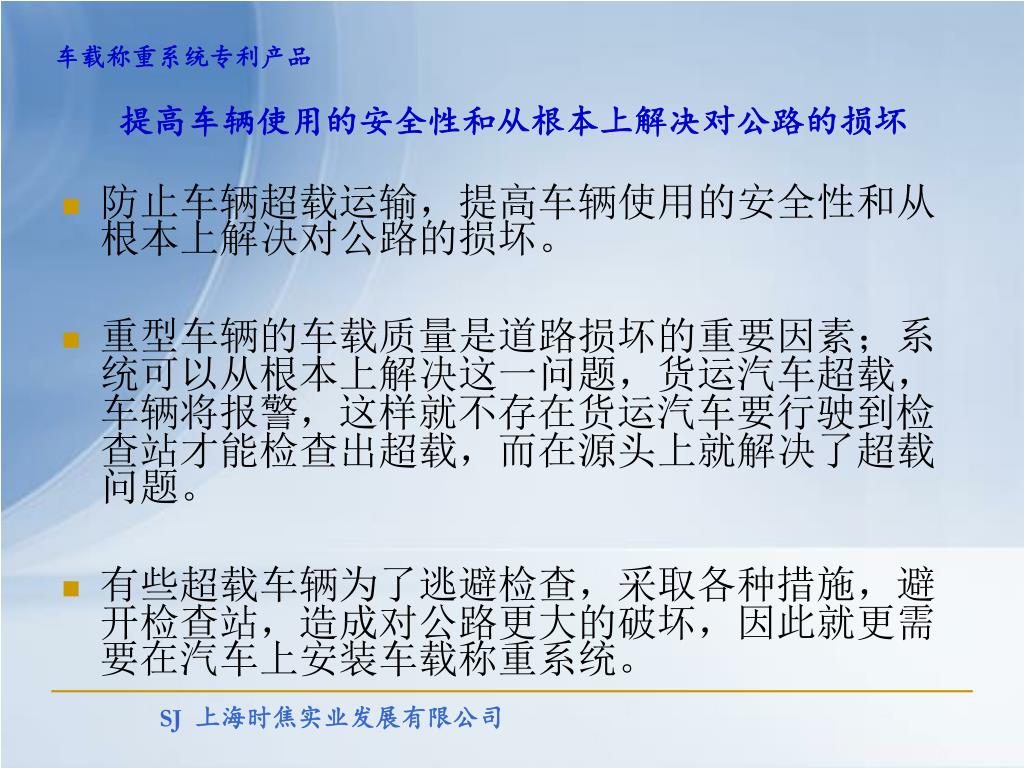

提高车辆使用的安全性和从根本上解决对公路的损坏提高车辆使用的安全性和从根本上解决对公路的损坏 • 防止车辆超载运输，提高车辆使用的安全性和从根本上解决对公路的损坏。 • 重型车辆的车载质量是道路损坏的重要因素；系统可以从根本上解决这一问题，货运汽车超载，车辆将报警，这样就不存在货运汽车要行驶到检查站才能检查出超载，而在源头上就解决了超载问题。 • 有些超载车辆为了逃避检查，采取各种措施，避开检查站，造成对公路更大的破坏，因此就更需要在汽车上安装车载称重系统。

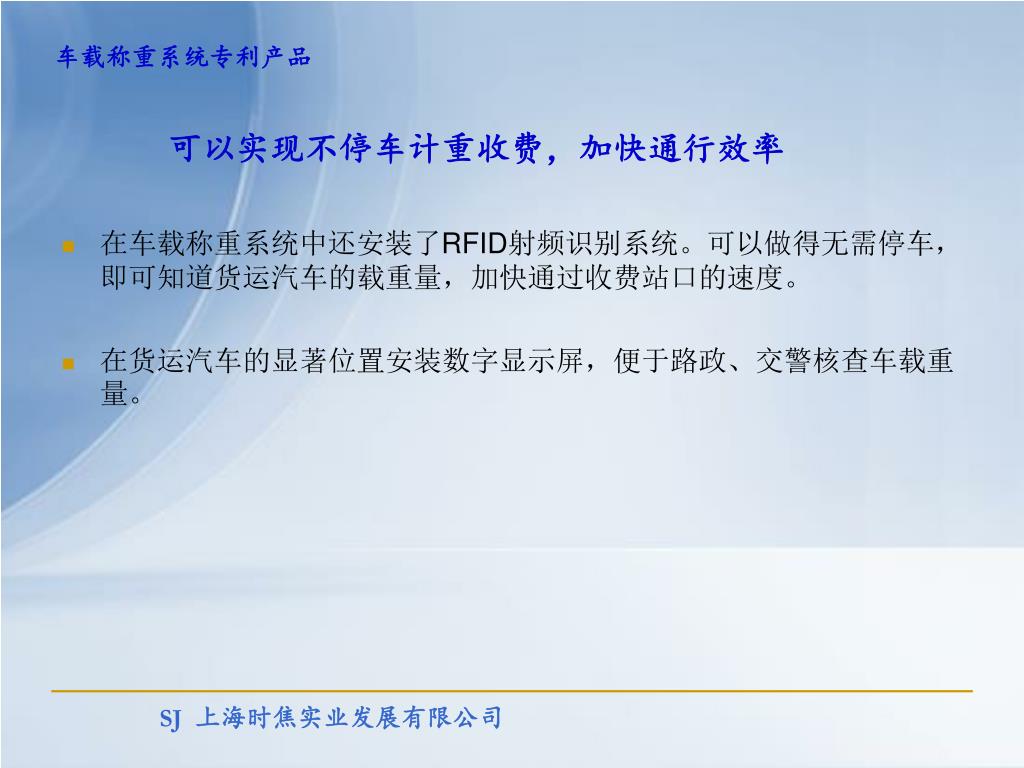

可以实现不停车计重收费，加快通行效率 • 在车载称重系统中还安装了RFID射频识别系统。可以做得无需停车，即可知道货运汽车的载重量，加快通过收费站口的速度。 • 在货运汽车的显著位置安装数字显示屏，便于路政、交警核查车载重量。

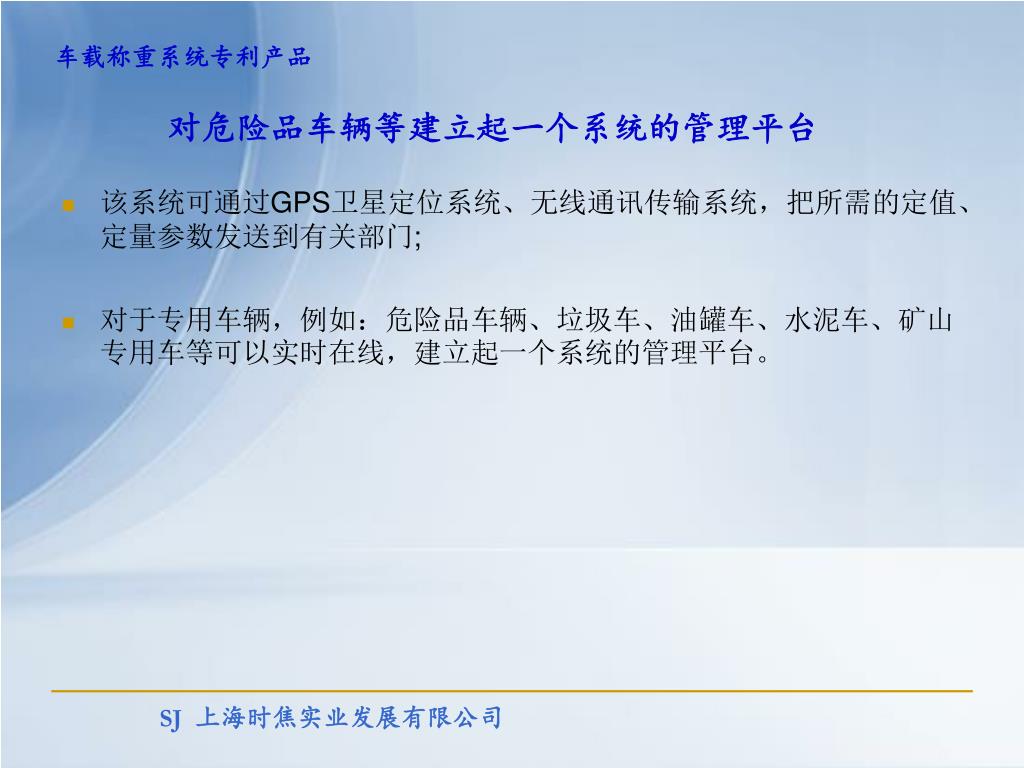

对危险品车辆等建立起一个系统的管理平台 • 该系统可通过GPS卫星定位系统、无线通讯传输系统，把所需的定值、定量参数发送到有关部门; • 对于专用车辆，例如：危险品车辆、垃圾车、油罐车、水泥车、矿山专用车等可以实时在线，建立起一个系统的管理平台。

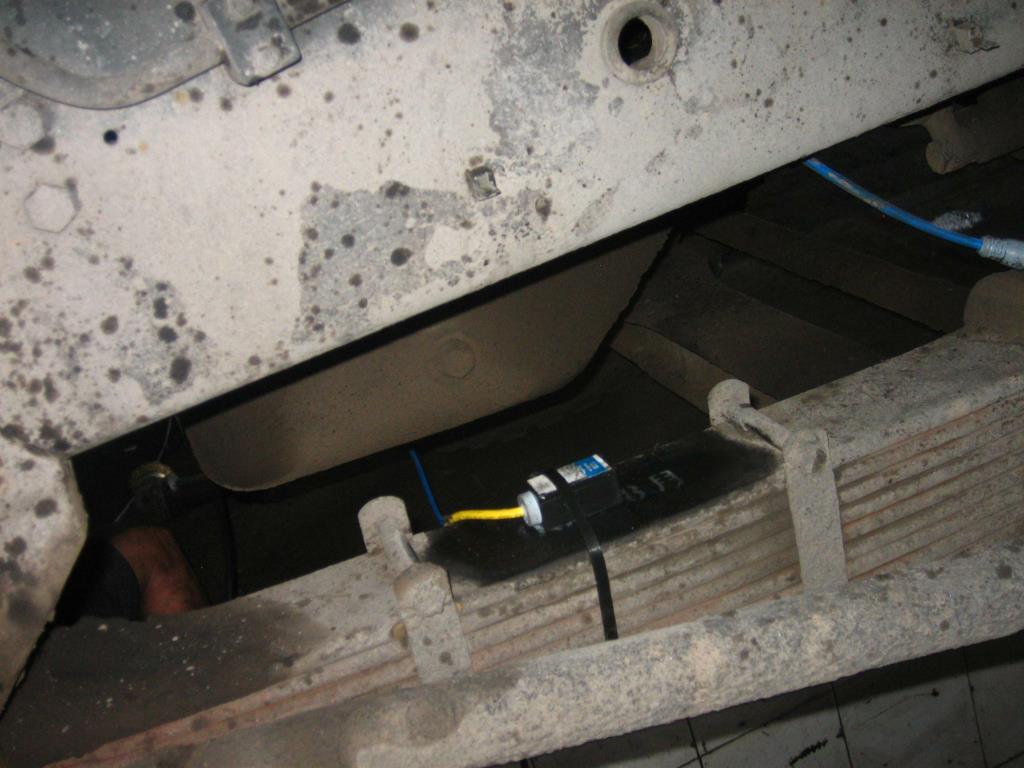

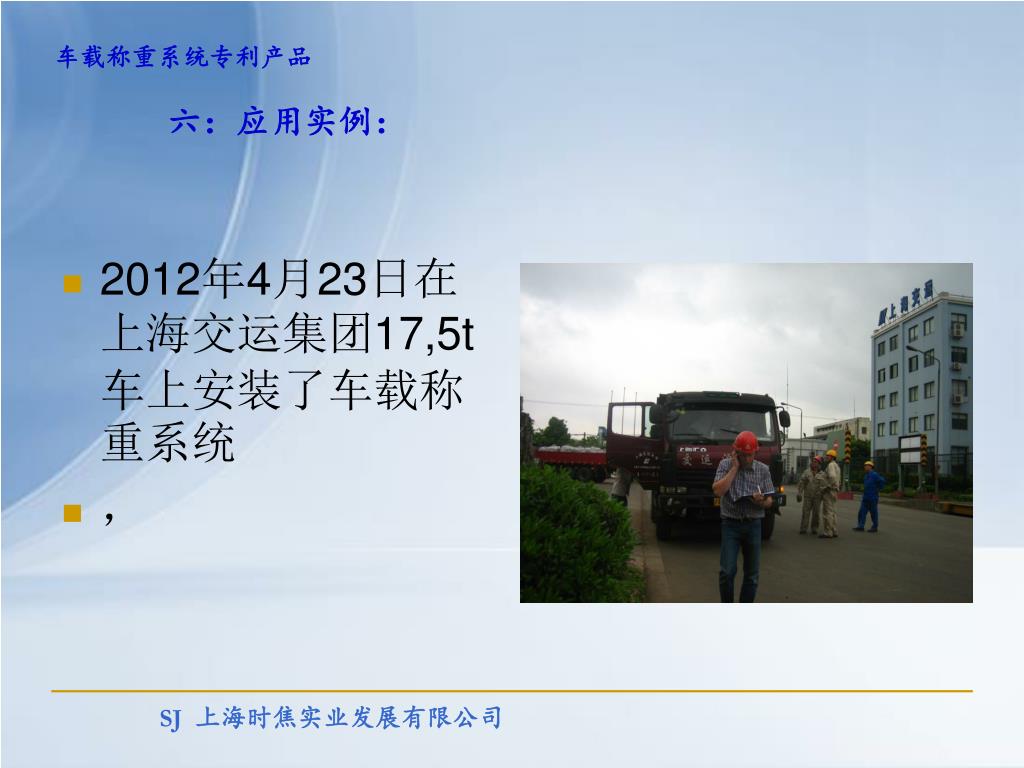

六：应用实例： • 2012年4月23日在上海交运集团17,5t车上安装了车载称重系统 • ，

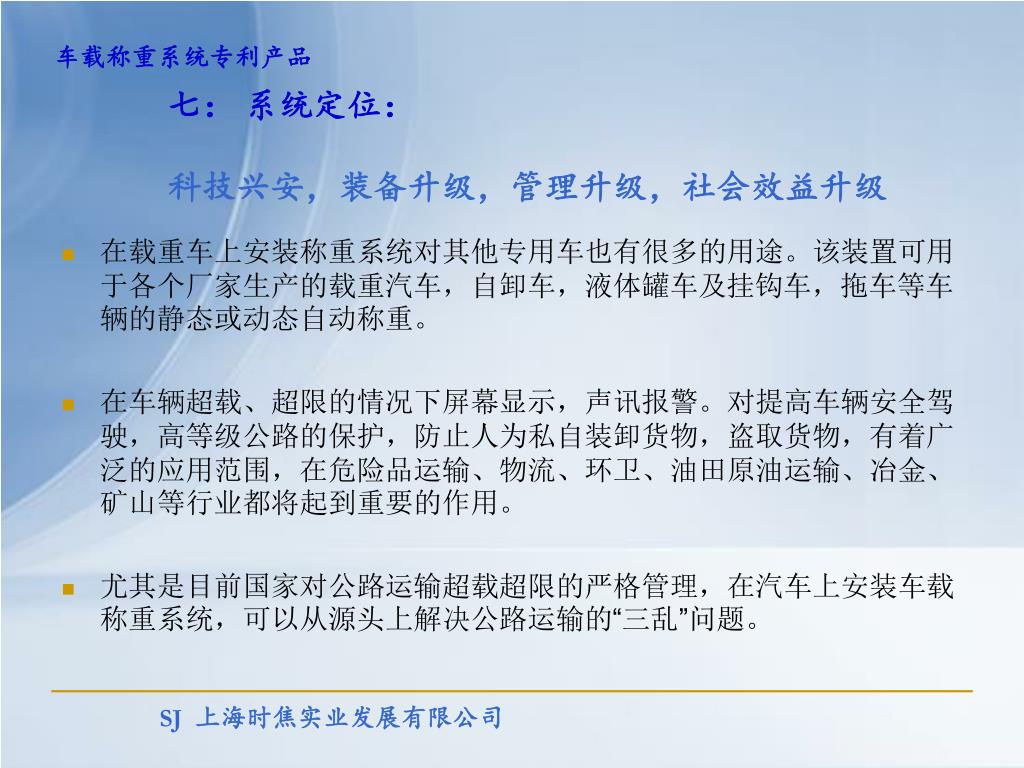

七： 系统定位：科技兴安，装备升级，管理升级，社会效益升级 • 在载重车上安装称重系统对其他专用车也有很多的用途。该装置可用于各个厂家生产的载重汽车，自卸车，液体罐车及挂钩车，拖车等车辆的静态或动态自动称重。 • 在车辆超载、超限的情况下屏幕显示，声讯报警。对提高车辆安全驾驶，高等级公路的保护，防止人为私自装卸货物，盗取货物，有着广泛的应用范围，在危险品运输、物流、环卫、油田原油运输、冶金、矿山等行业都将起到重要的作用。 • 尤其是目前国家对公路运输超载超限的严格管理，在汽车上安装车载称重系统，可以从源头上解决公路运输的“三乱”问题。

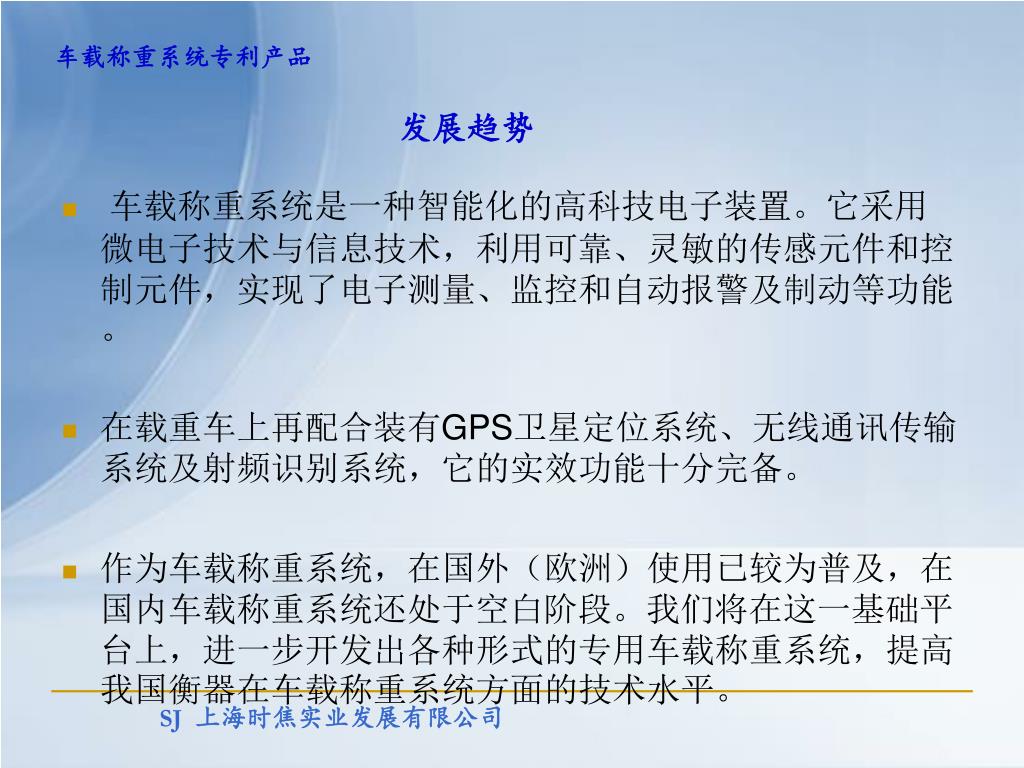

发展趋势 • 车载称重系统是一种智能化的高科技电子装置。它采用微电子技术与信息技术，利用可靠、灵敏的传感元件和控制元件，实现了电子测量、监控和自动报警及制动等功能。 • 在载重车上再配合装有GPS卫星定位系统、无线通讯传输系统及射频识别系统，它的实效功能十分完备。 • 作为车载称重系统，在国外（欧洲）使用已较为普及，在国内车载称重系统还处于空白阶段。我们将在这一基础平台上，进一步开发出各种形式的专用车载称重系统，提高我国衡器在车载称重系统方面的技术水平。

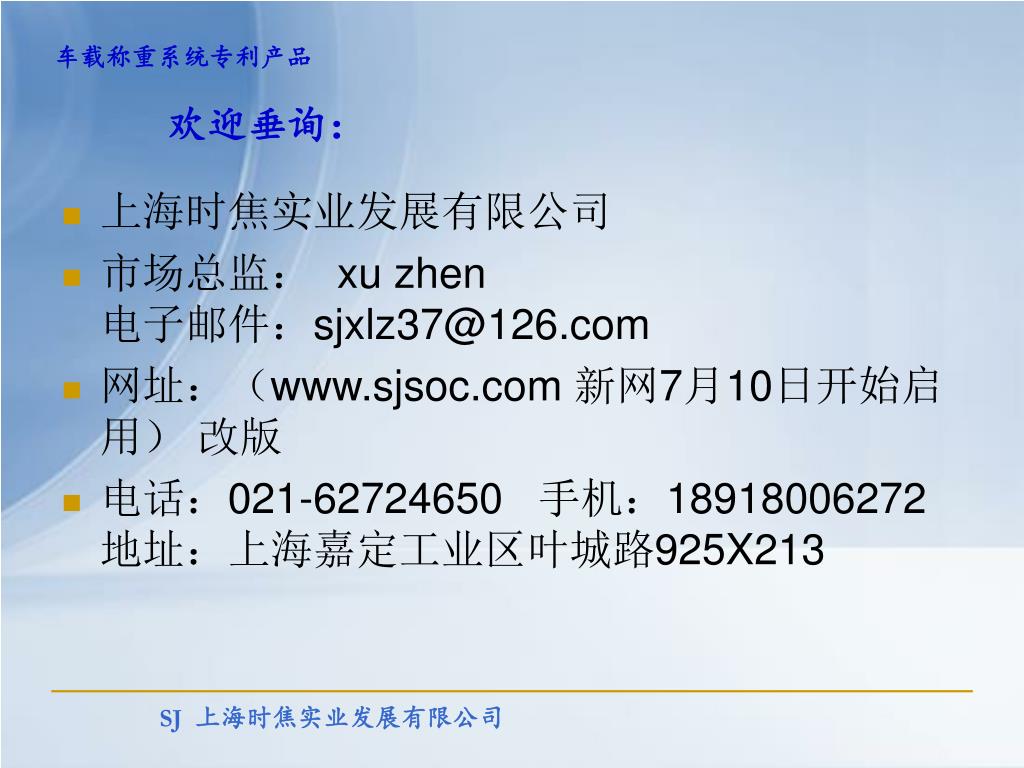

欢迎垂询： • 上海时焦实业发展有限公司 • 市场总监： xu zhen 电子邮件：sjxlz37@126.com • 网址：（www.sjsoc.com 新网7月10日开始启用） 改版 • 电话：021-62724650 手机：18918006272 地址：上海嘉定工业区叶城路925X213
