Presentation Transcript

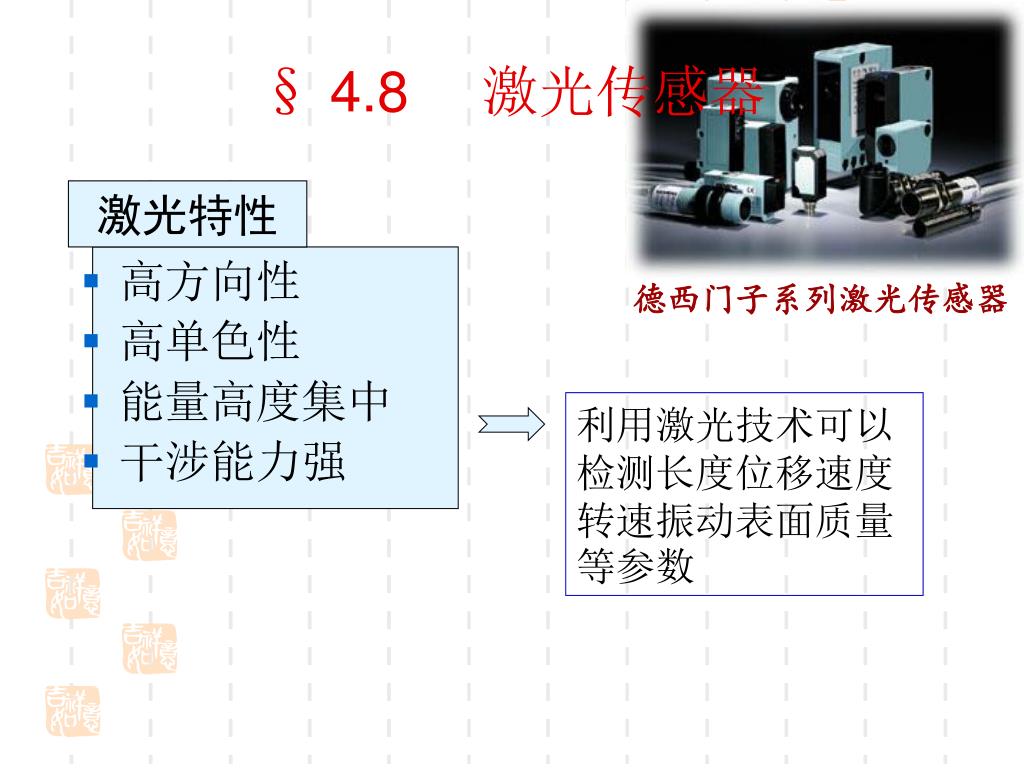

  1. 德西门子系列激光传感器 § 4.8 　激光传感器 • 高方向性 • 高单色性 • 能量高度集中 • 干涉能力强 激光特性 利用激光技术可以检测长度位移速度转速振动表面质量等参数

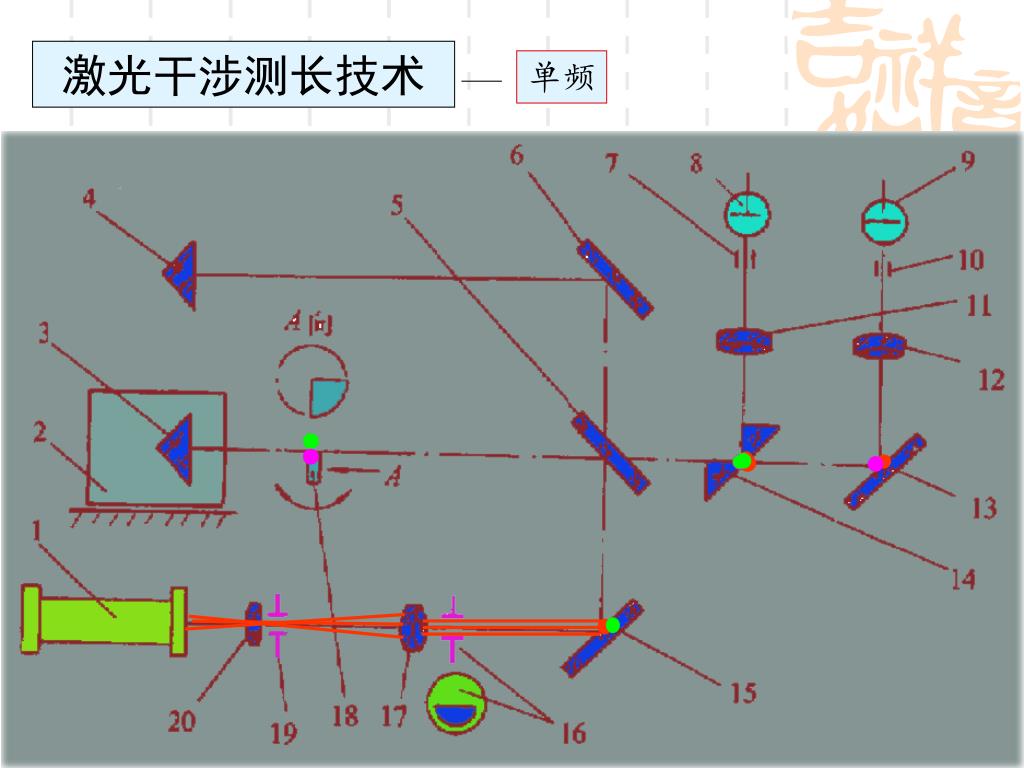

  2. 激光干涉测长技术 单频

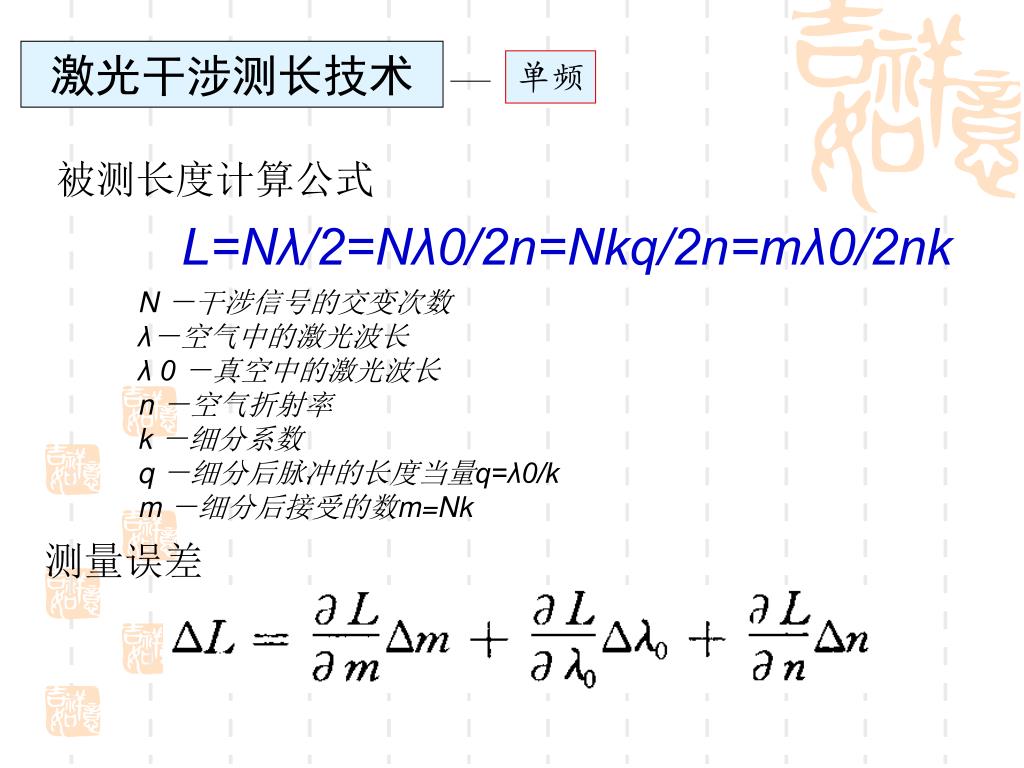

  3. 激光干涉测长技术 单频 被测长度计算公式 L=Nλ/2=Nλ0/2n=Nkq/2n=mλ0/2nk N －干涉信号的交变次数 λ－空气中的激光波长 λ 0 －真空中的激光波长 n －空气折射率 k －细分系数 q －细分后脉冲的长度当量q=λ0/k m －细分后接受的数m=Nk 测量误差

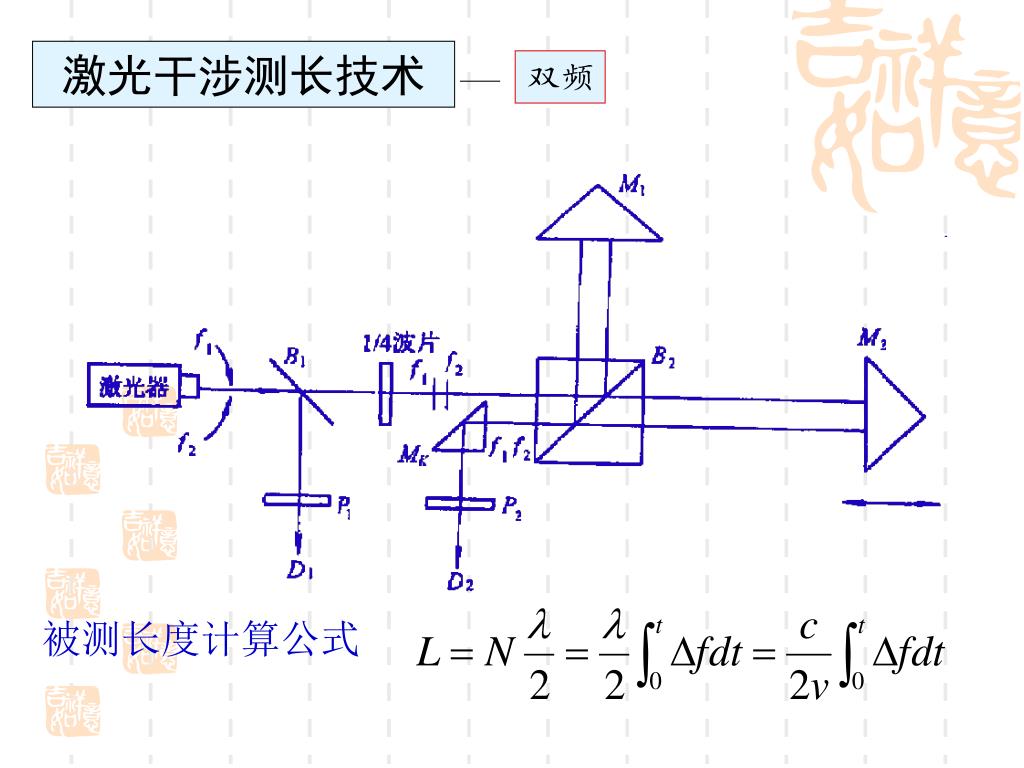

  4. 激光干涉测长技术 双频 被测长度计算公式

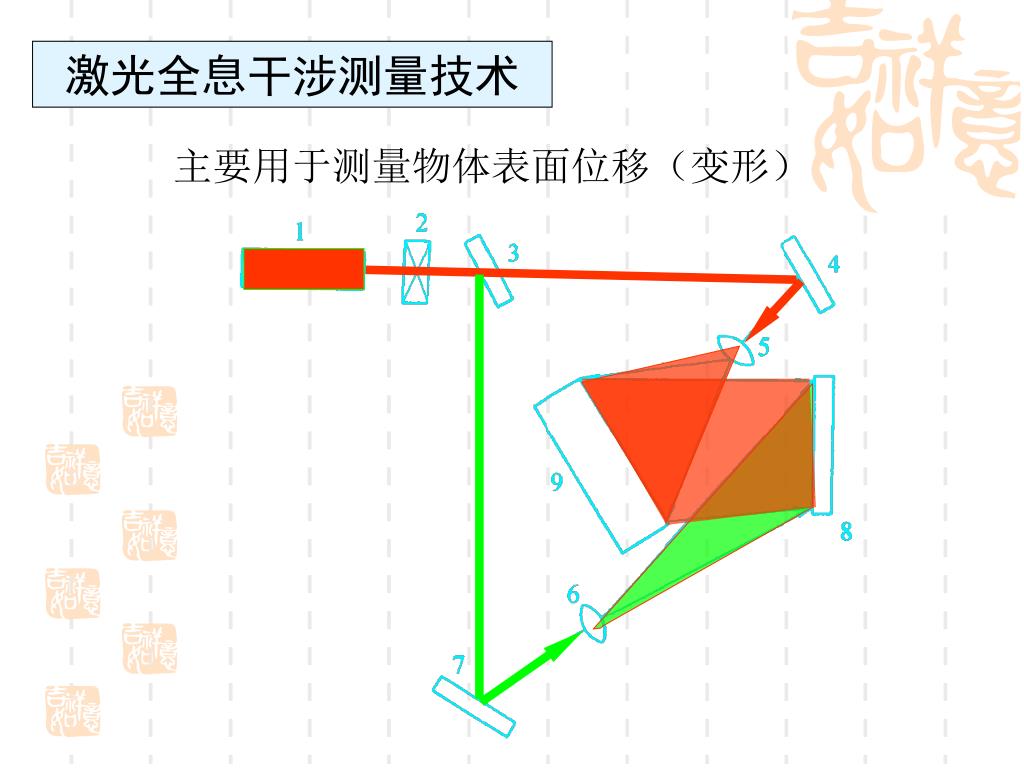

  5. 激光全息干涉测量技术 主要用于测量物体表面位移（变形）

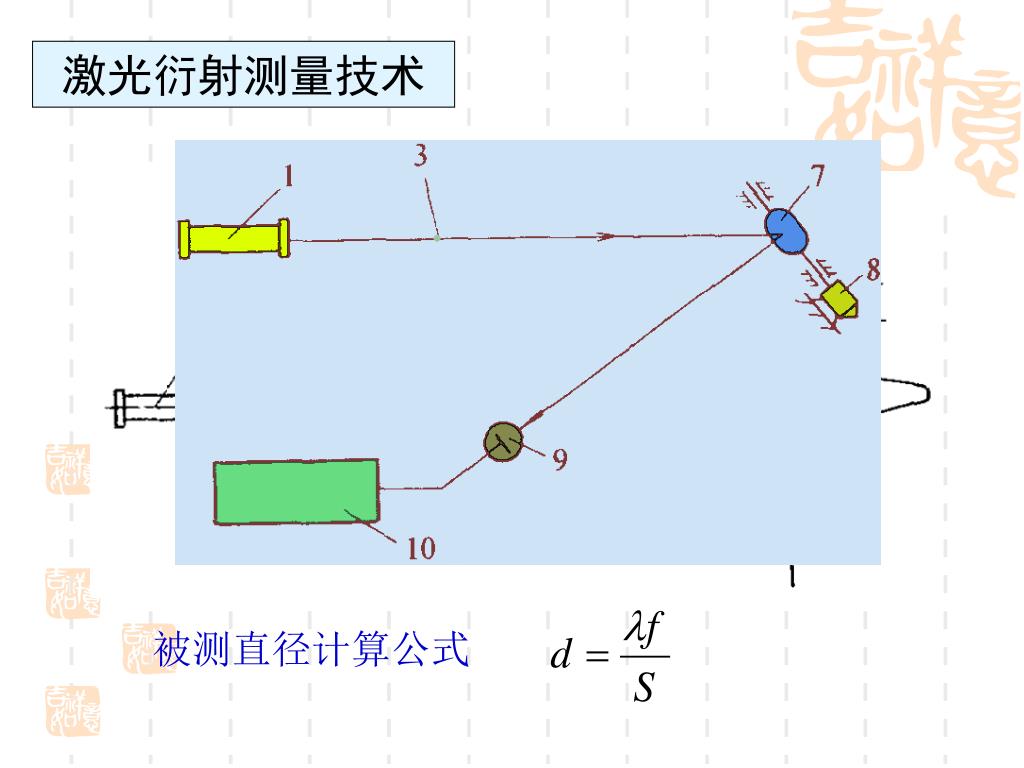

  6. 被测直径计算公式 激光衍射测量技术

  7. 激光准直测量技术
