第4章 操作电源 电气二次回路

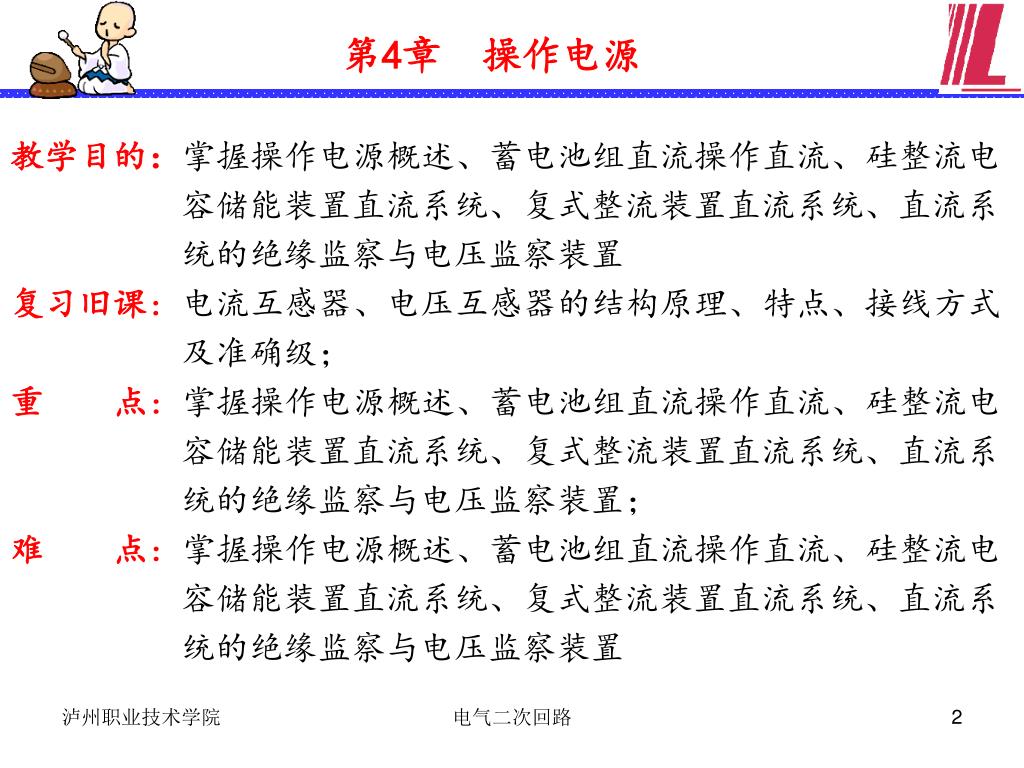

第4章 操作电源 教学目的:掌握操作电源概述、蓄电池组直流操作直流、硅整流电 容储能装置直流系统、复式整流装置直流系统、直流系 统的绝缘监察与电压监察装置 复习旧课:电流互感器、电压互感器的结构原理、特点、接线方式 及准确级; 重 点:掌握操作电源概述、蓄电池组直流操作直流、硅整流电 容储能装置直流系统、复式整流装置直流系统、直流系 统的绝缘监察与电压监察装置; 难 点:掌握操作电源概述、蓄电池组直流操作直流、硅整流电 容储能装置直流系统、复式整流装置直流系统、直流系 统的绝缘监察与电压监察装置 电气二次回路

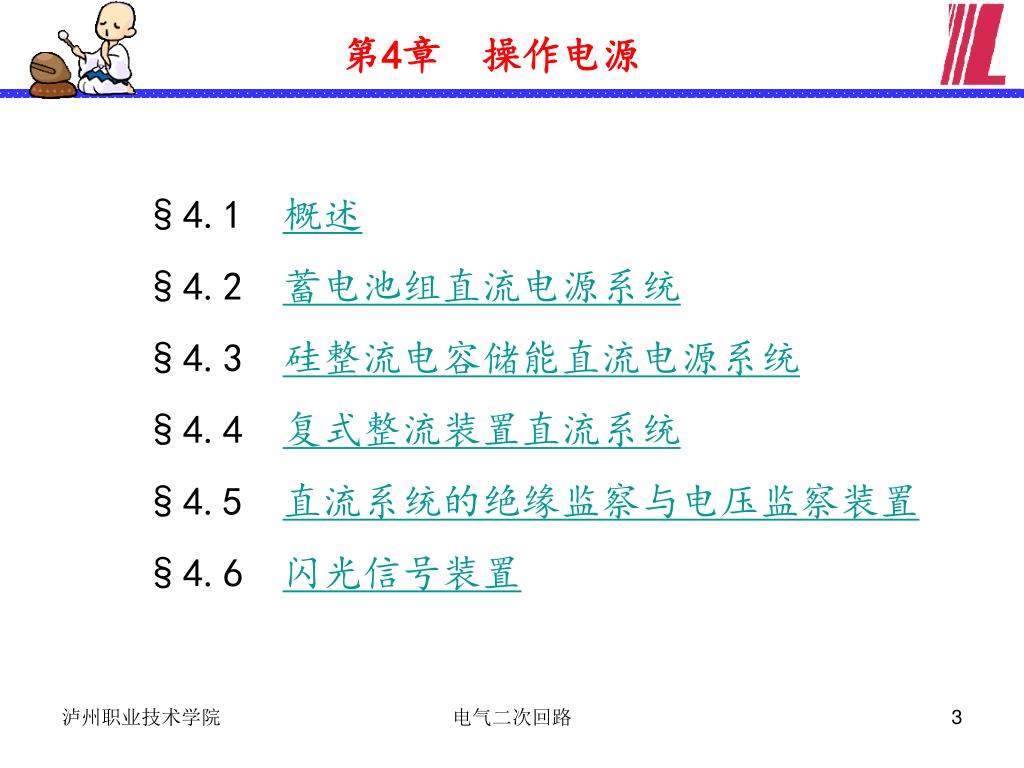

第4章 操作电源 §4.1 概述 §4.2 蓄电池组直流电源系统 §4.3 硅整流电容储能直流电源系统 §4.4 复式整流装置直流系统 §4.5 直流系统的绝缘监察与电压监察装置 §4.6 闪光信号装置 电气二次回路

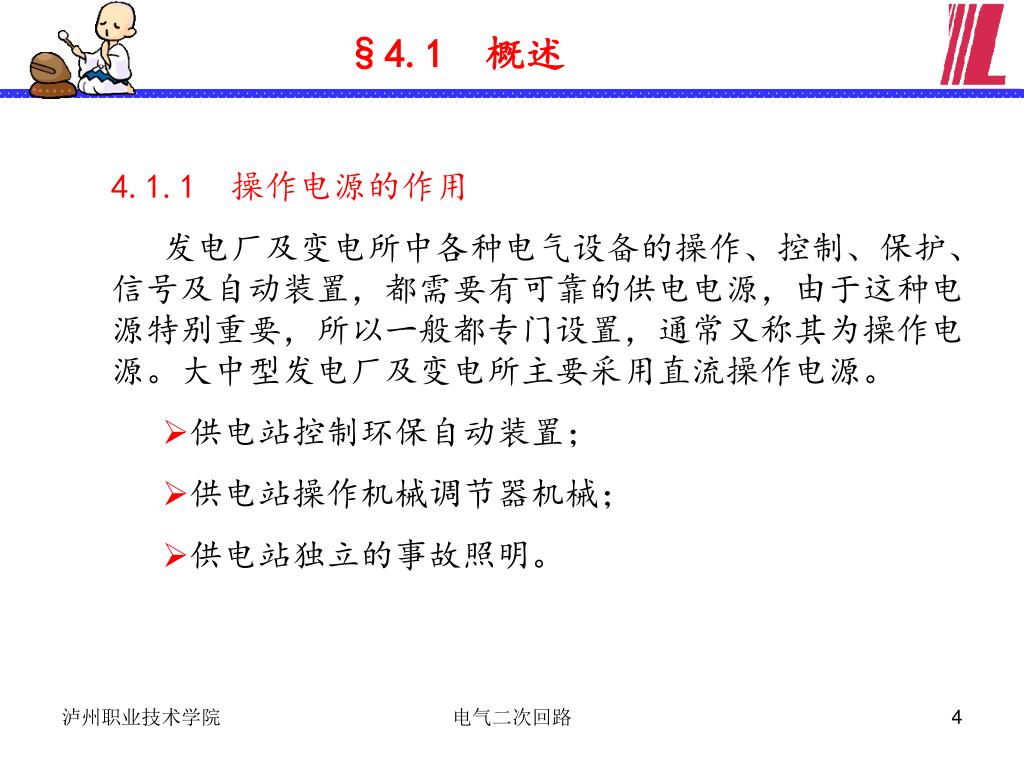

§4.1 概述 • 4.1.1 操作电源的作用 • 发电厂及变电所中各种电气设备的操作、控制、保护、信号及自动装置,都需要有可靠的供电电源,由于这种电源特别重要,所以一般都专门设置,通常又称其为操作电源。大中型发电厂及变电所主要采用直流操作电源。 • 供电站控制环保自动装置; • 供电站操作机械调节器机械; • 供电站独立的事故照明。 电气二次回路

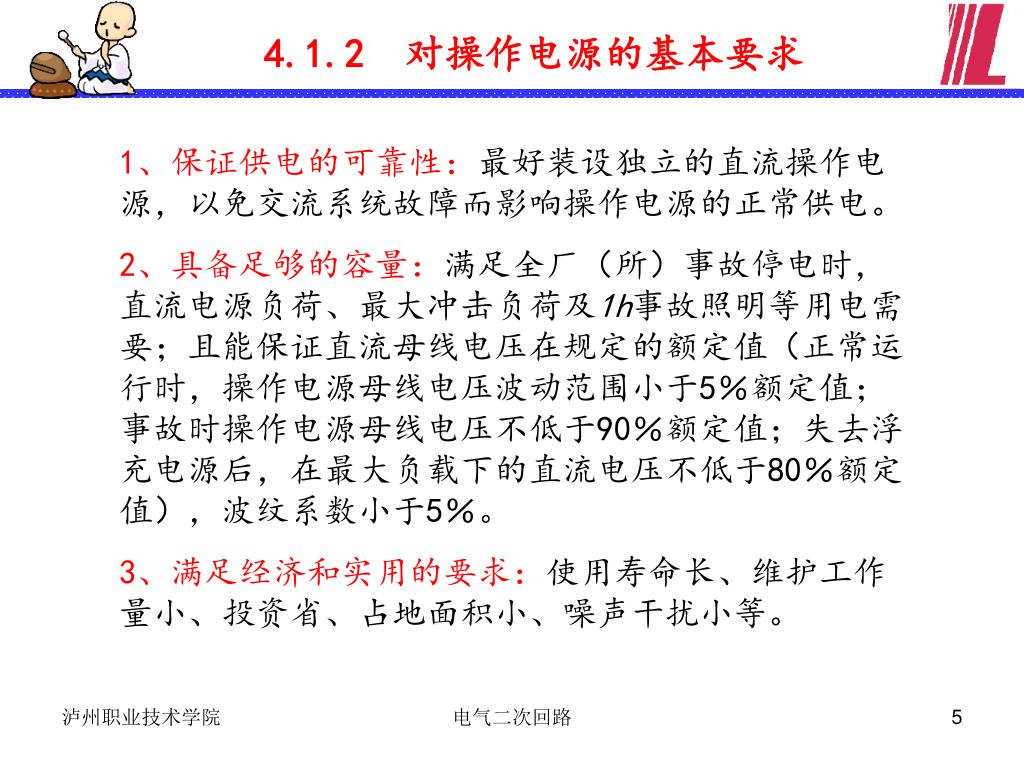

4.1.2 对操作电源的基本要求 1、保证供电的可靠性:最好装设独立的直流操作电源,以免交流系统故障而影响操作电源的正常供电。 2、具备足够的容量:满足全厂(所)事故停电时,直流电源负荷、最大冲击负荷及1h事故照明等用电需要;且能保证直流母线电压在规定的额定值(正常运行时,操作电源母线电压波动范围小于5%额定值;事故时操作电源母线电压不低于90%额定值;失去浮充电源后,在最大负载下的直流电压不低于80%额定值),波纹系数小于5%。 3、满足经济和实用的要求:使用寿命长、维护工作量小、投资省、占地面积小、噪声干扰小等。 电气二次回路

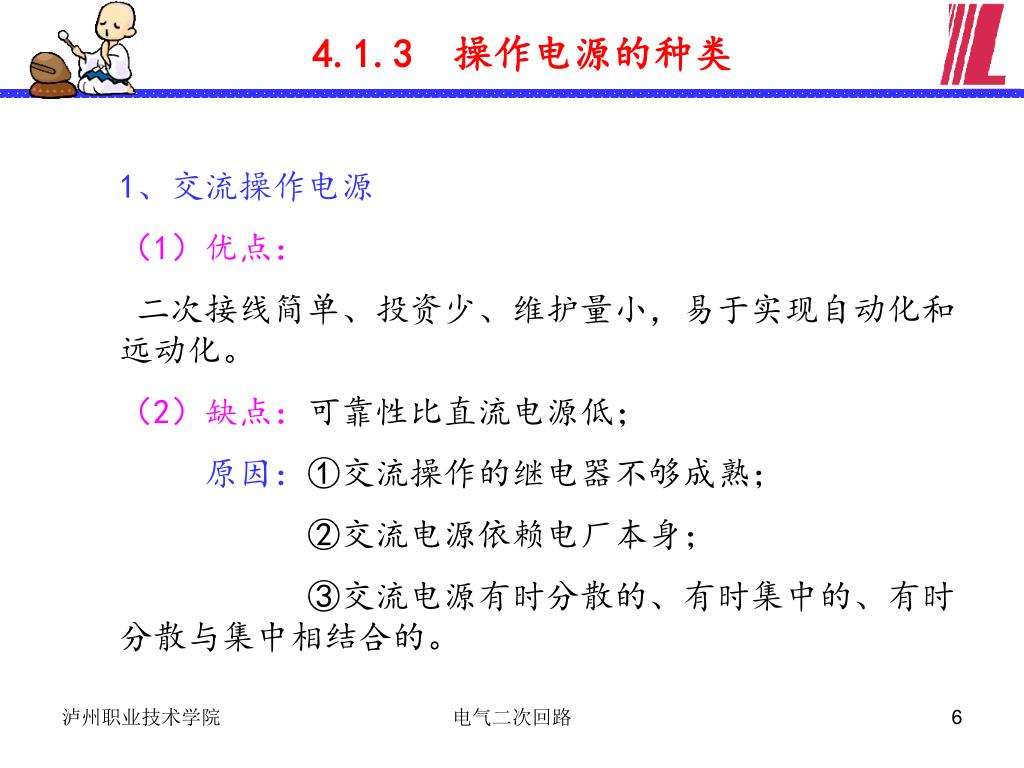

4.1.3 操作电源的种类 1、交流操作电源 (1)优点: 二次接线简单、投资少、维护量小,易于实现自动化和远动化。 (2)缺点:可靠性比直流电源低; 原因:①交流操作的继电器不够成熟; ②交流电源依赖电厂本身; ③交流电源有时分散的、有时集中的、有时分散与集中相结合的。 电气二次回路

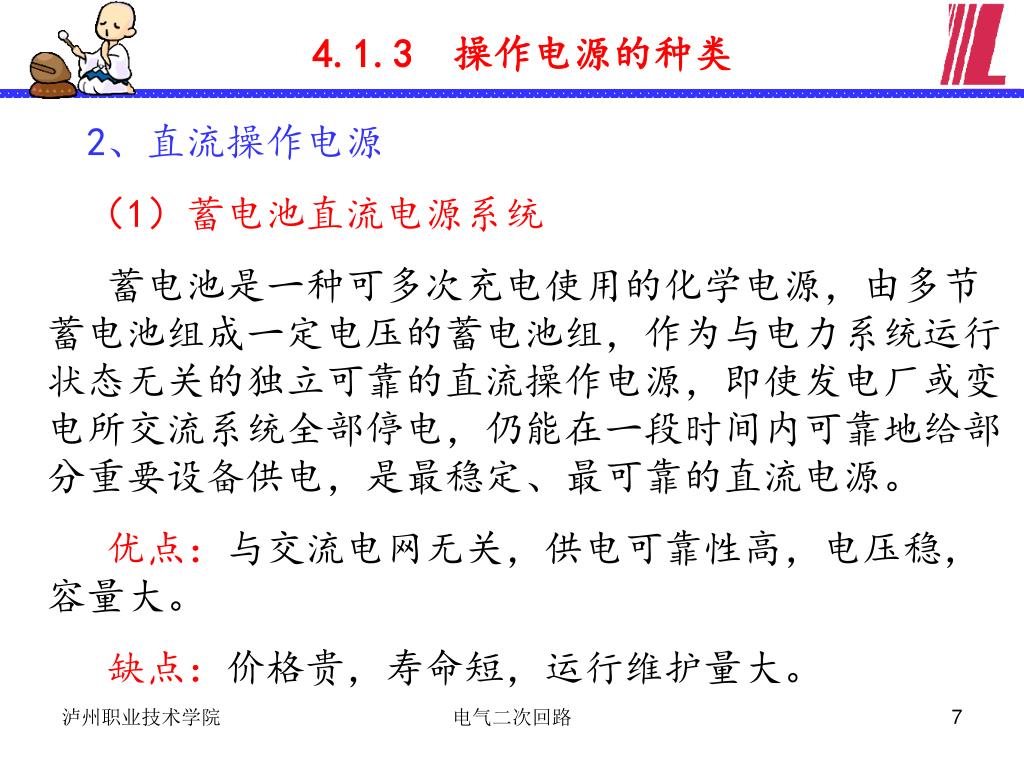

4.1.3 操作电源的种类 2、直流操作电源 (1)蓄电池直流电源系统 蓄电池是一种可多次充电使用的化学电源,由多节蓄电池组成一定电压的蓄电池组,作为与电力系统运行状态无关的独立可靠的直流操作电源,即使发电厂或变电所交流系统全部停电,仍能在一段时间内可靠地给部分重要设备供电,是最稳定、最可靠的直流电源。 优点:与交流电网无关,供电可靠性高,电压稳,容量大。 缺点:价格贵,寿命短,运行维护量大。 电气二次回路

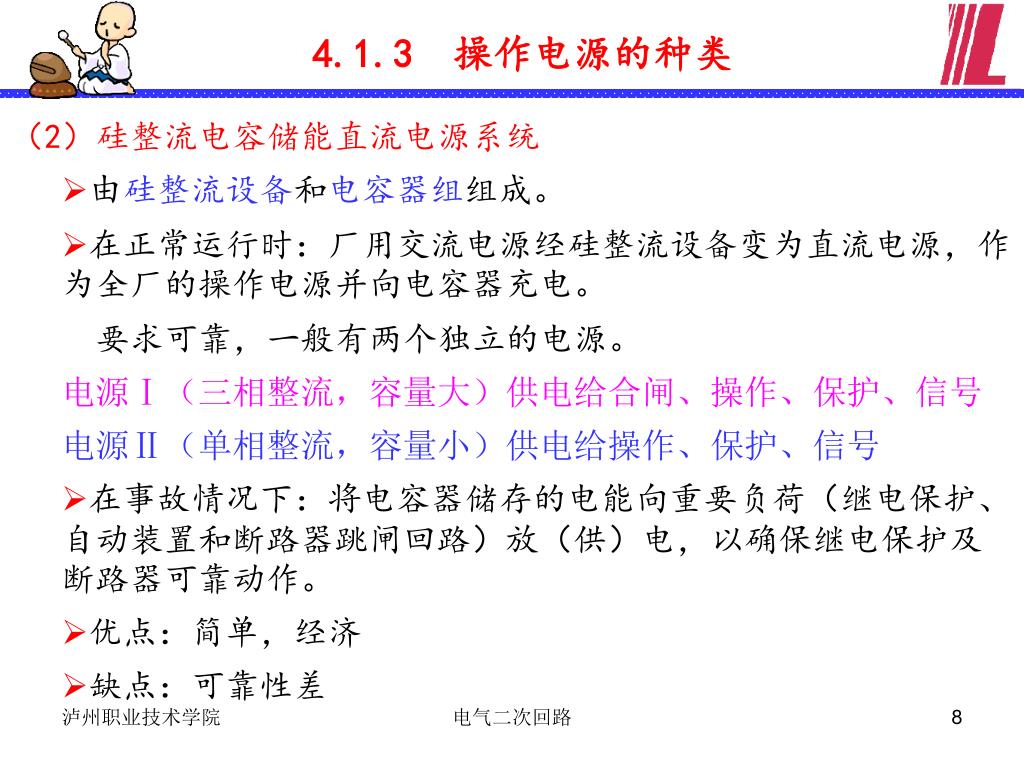

4.1.3 操作电源的种类 • (2)硅整流电容储能直流电源系统 • 由硅整流设备和电容器组组成。 • 在正常运行时:厂用交流电源经硅整流设备变为直流电源,作为全厂的操作电源并向电容器充电。 • 要求可靠,一般有两个独立的电源。 • 电源Ⅰ(三相整流,容量大)供电给合闸、操作、保护、信号 • 电源Ⅱ(单相整流,容量小)供电给操作、保护、信号 • 在事故情况下:将电容器储存的电能向重要负荷(继电保护、自动装置和断路器跳闸回路)放(供)电,以确保继电保护及断路器可靠动作。 • 优点:简单,经济 • 缺点:可靠性差 电气二次回路

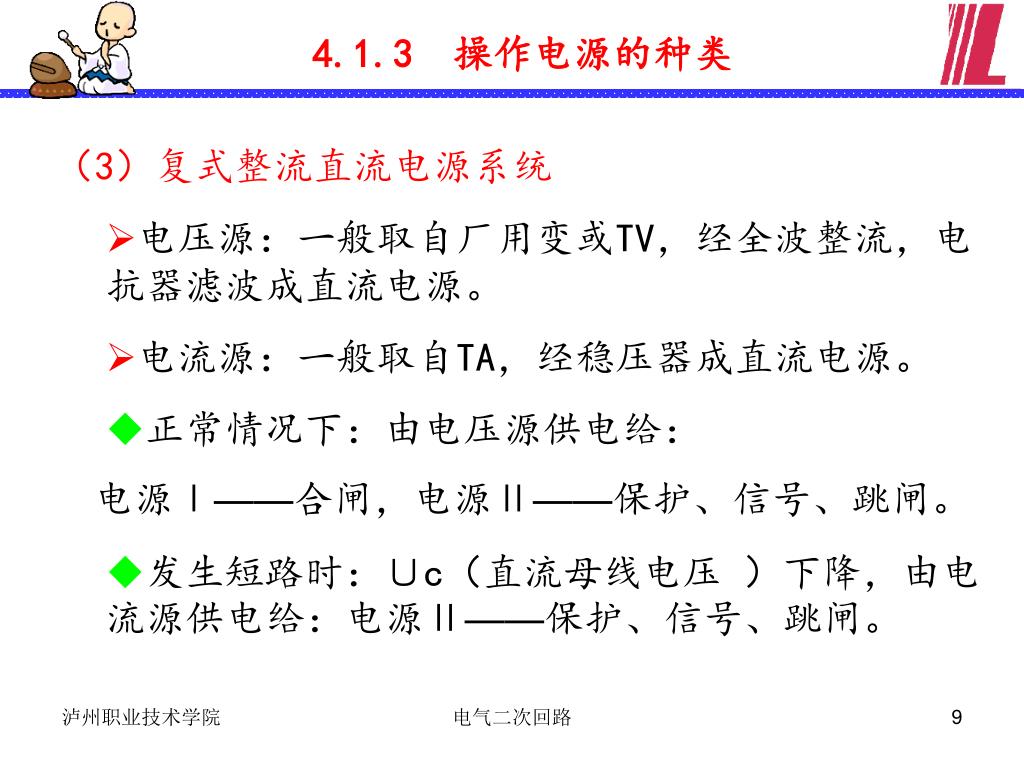

4.1.3 操作电源的种类 • (3)复式整流直流电源系统 • 电压源:一般取自厂用变或TV,经全波整流,电抗器滤波成直流电源。 • 电流源:一般取自TA,经稳压器成直流电源。 • 正常情况下:由电压源供电给: 电源Ⅰ——合闸,电源Ⅱ——保护、信号、跳闸。 • 发生短路时:∪c(直流母线电压 )下降,由电流源供电给:电源Ⅱ——保护、信号、跳闸。 电气二次回路

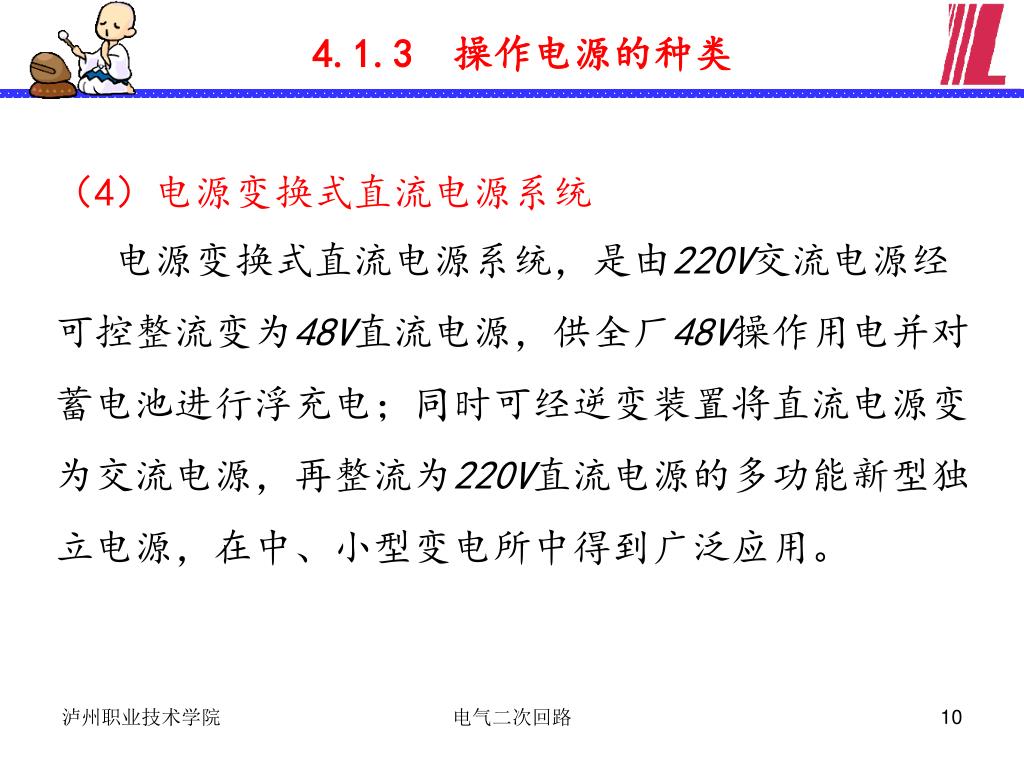

4.1.3 操作电源的种类 (4)电源变换式直流电源系统 电源变换式直流电源系统,是由220V交流电源经可控整流变为48V直流电源,供全厂48V操作用电并对蓄电池进行浮充电;同时可经逆变装置将直流电源变为交流电源,再整流为220V直流电源的多功能新型独立电源,在中、小型变电所中得到广泛应用。 电气二次回路

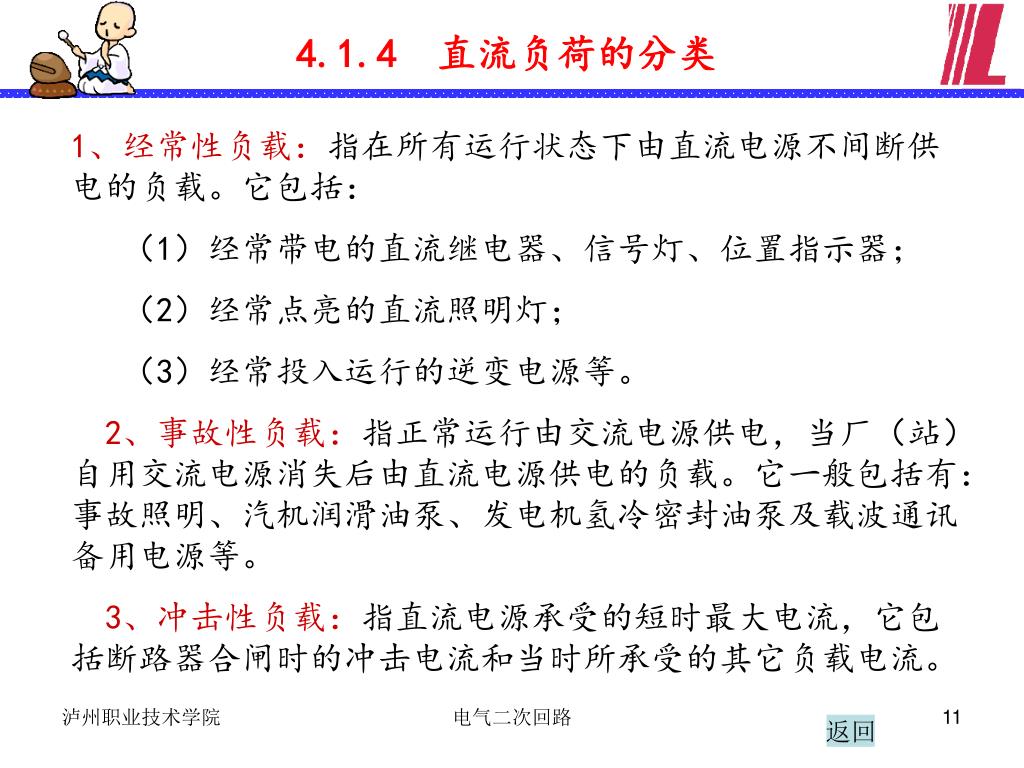

4.1.4 直流负荷的分类 1、经常性负载:指在所有运行状态下由直流电源不间断供电的负载。它包括: (1)经常带电的直流继电器、信号灯、位置指示器; (2)经常点亮的直流照明灯; (3)经常投入运行的逆变电源等。 2、事故性负载:指正常运行由交流电源供电,当厂(站)自用交流电源消失后由直流电源供电的负载。它一般包括有:事故照明、汽机润滑油泵、发电机氢冷密封油泵及载波通讯备用电源等。 3、冲击性负载:指直流电源承受的短时最大电流,它包括断路器合闸时的冲击电流和当时所承受的其它负载电流。 电气二次回路 返回

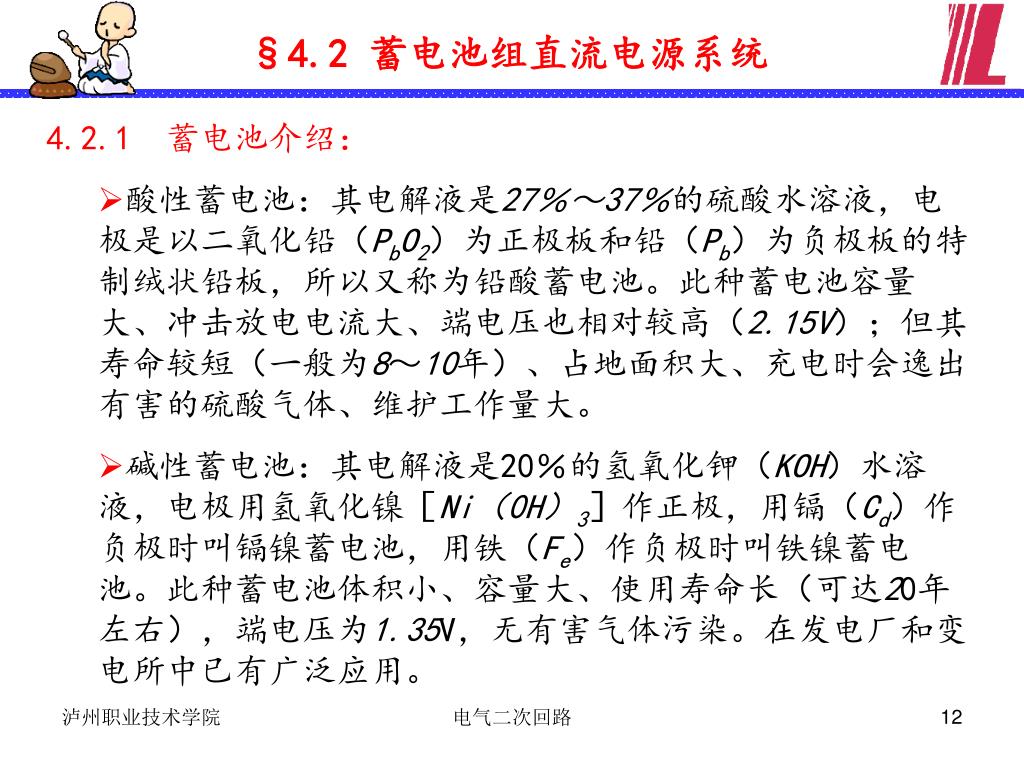

§4.2 蓄电池组直流电源系统 • 4.2.1 蓄电池介绍: • 酸性蓄电池:其电解液是27%~37%的硫酸水溶液,电极是以二氧化铅(PbO2)为正极板和铅(Pb)为负极板的特制绒状铅板,所以又称为铅酸蓄电池。此种蓄电池容量大、冲击放电电流大、端电压也相对较高(2.15V);但其寿命较短(一般为8~10年)、占地面积大、充电时会逸出有害的硫酸气体、维护工作量大。 • 碱性蓄电池:其电解液是20%的氢氧化钾(KOH)水溶液,电极用氢氧化镍[Ni(0H)3]作正极,用镉(Cd)作负极时叫镉镍蓄电池,用铁(Fe)作负极时叫铁镍蓄电池。此种蓄电池体积小、容量大、使用寿命长(可达20年左右),端电压为1.35V,无有害气体污染。在发电厂和变电所中已有广泛应用。 电气二次回路

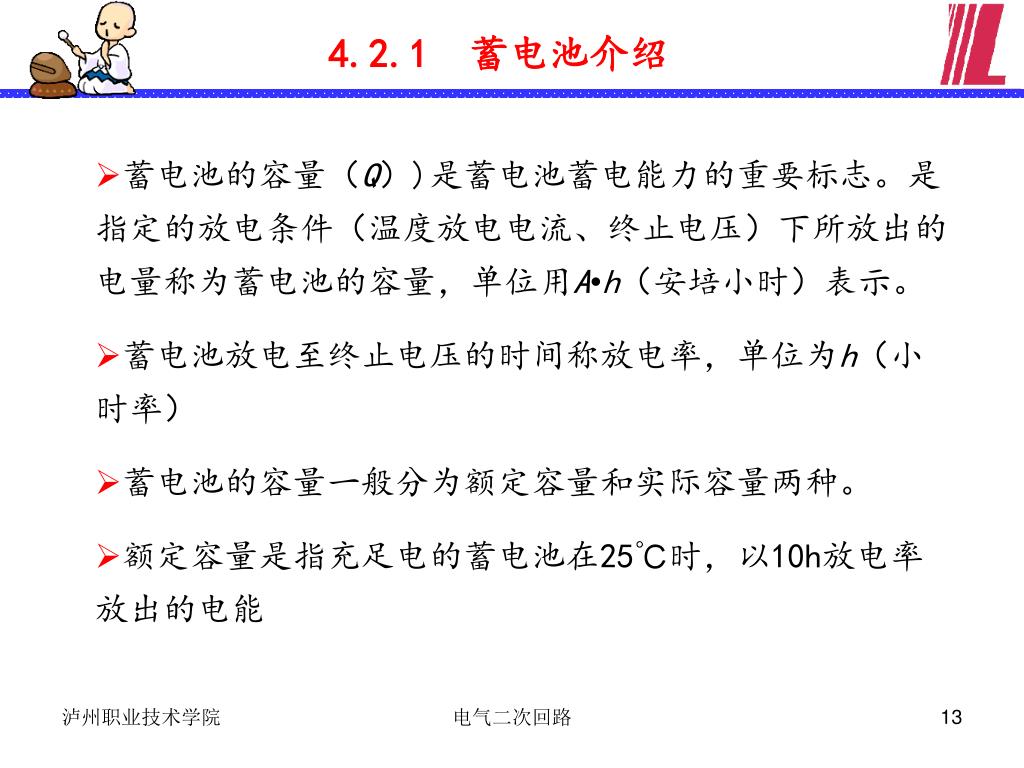

4.2.1 蓄电池介绍 • 蓄电池的容量(Q))是蓄电池蓄电能力的重要标志。是指定的放电条件(温度放电电流、终止电压)下所放出的电量称为蓄电池的容量,单位用A•h(安培小时)表示。 • 蓄电池放电至终止电压的时间称放电率,单位为h(小时率) • 蓄电池的容量一般分为额定容量和实际容量两种。 • 额定容量是指充足电的蓄电池在25℃时,以10h放电率放出的电能 电气二次回路

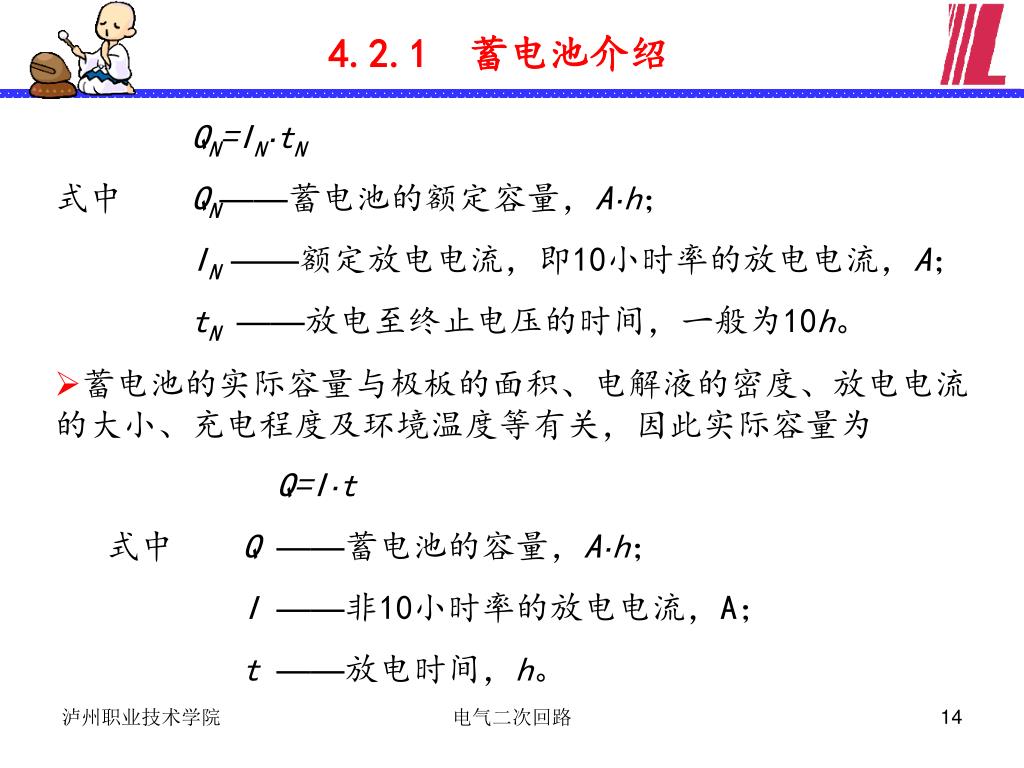

4.2.1 蓄电池介绍 • QN=IN·tN • 式中 QN——蓄电池的额定容量,A·h; • IN ——额定放电电流,即10小时率的放电电流,A; • tN——放电至终止电压的时间,一般为10h。 • 蓄电池的实际容量与极板的面积、电解液的密度、放电电流的大小、充电程度及环境温度等有关,因此实际容量为 • Q=I·t • 式中 Q——蓄电池的容量,A·h; • I——非10小时率的放电电流,A; • t——放电时间,h。 电气二次回路

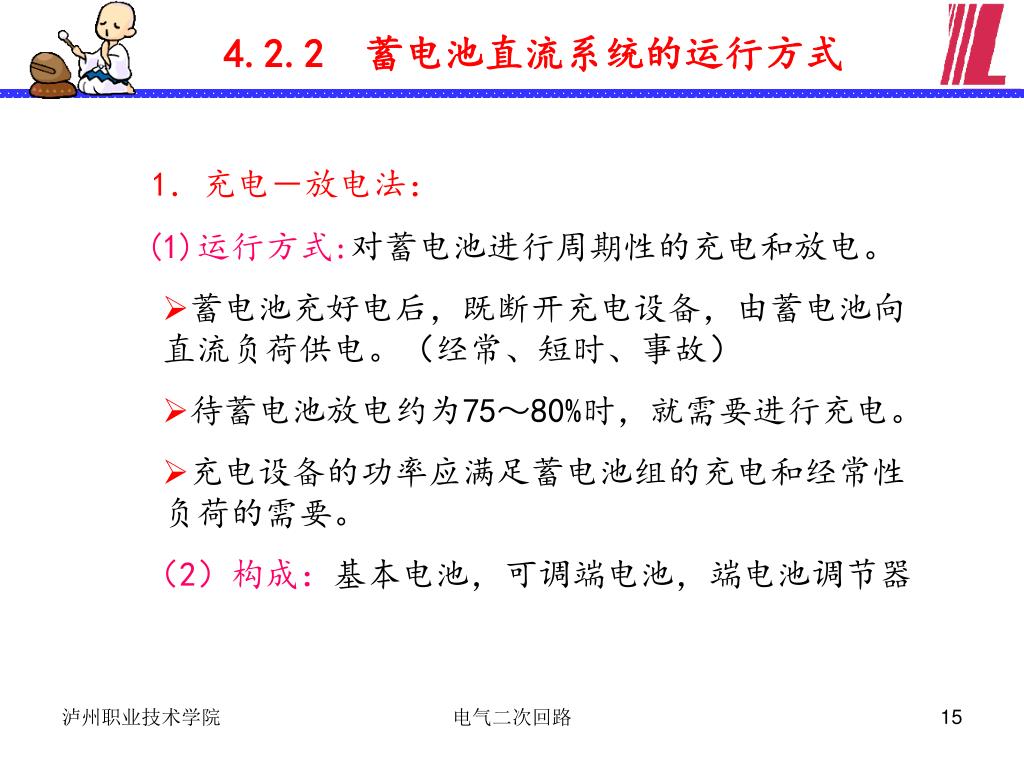

4.2.2 蓄电池直流系统的运行方式 • 1.充电-放电法: • (1)运行方式:对蓄电池进行周期性的充电和放电。 • 蓄电池充好电后,既断开充电设备,由蓄电池向直流负荷供电。(经常、短时、事故) • 待蓄电池放电约为75~80%时,就需要进行充电。 • 充电设备的功率应满足蓄电池组的充电和经常性负荷的需要。 • (2)构成:基本电池,可调端电池,端电池调节器 电气二次回路

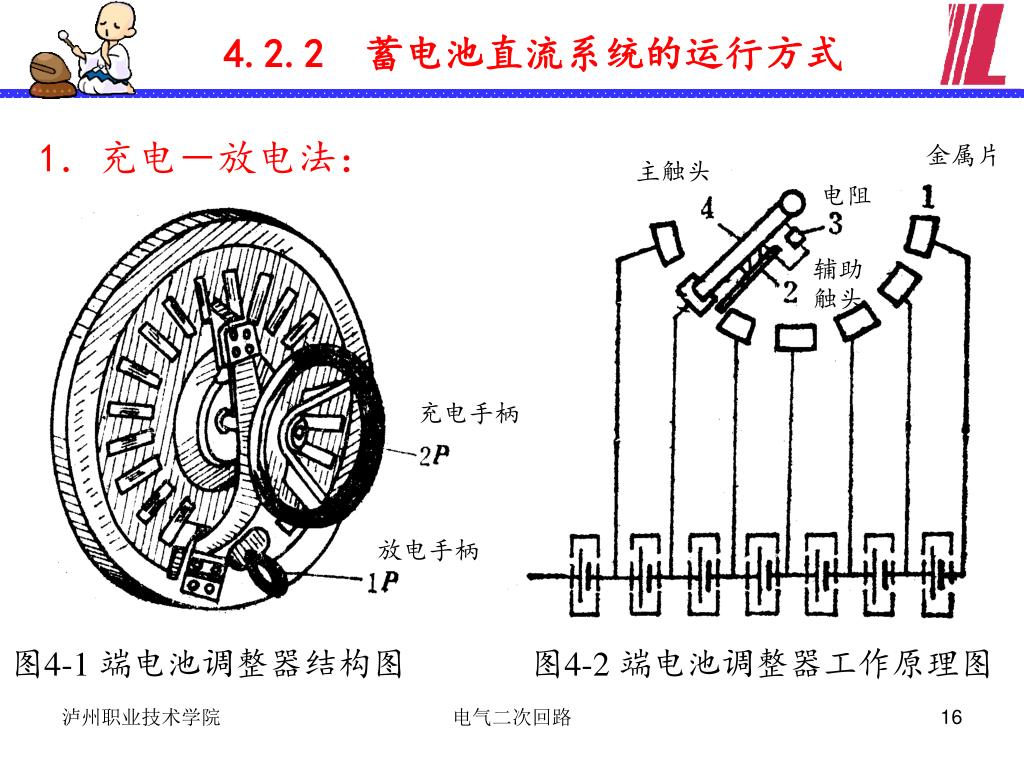

4.2.2 蓄电池直流系统的运行方式 1.充电-放电法: 金属片 主触头 电阻 辅助触头 充电手柄 放电手柄 图4-1 端电池调整器结构图 图4-2 端电池调整器工作原理图 电气二次回路

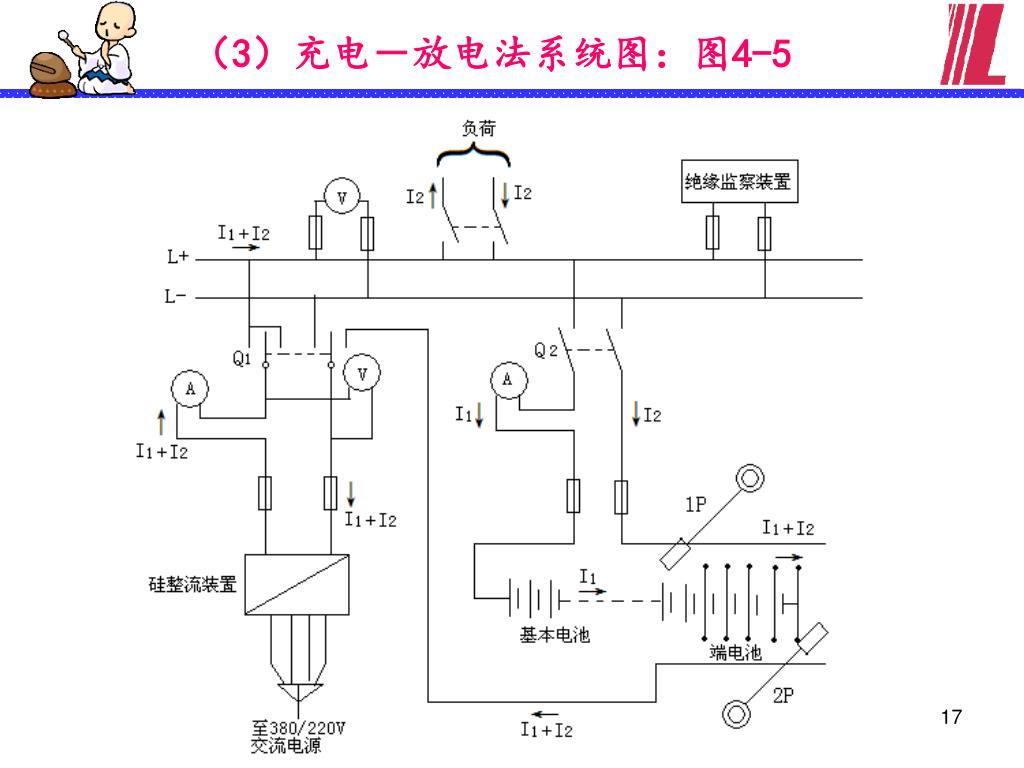

(3)充电-放电法系统图:图4-5 电气二次回路

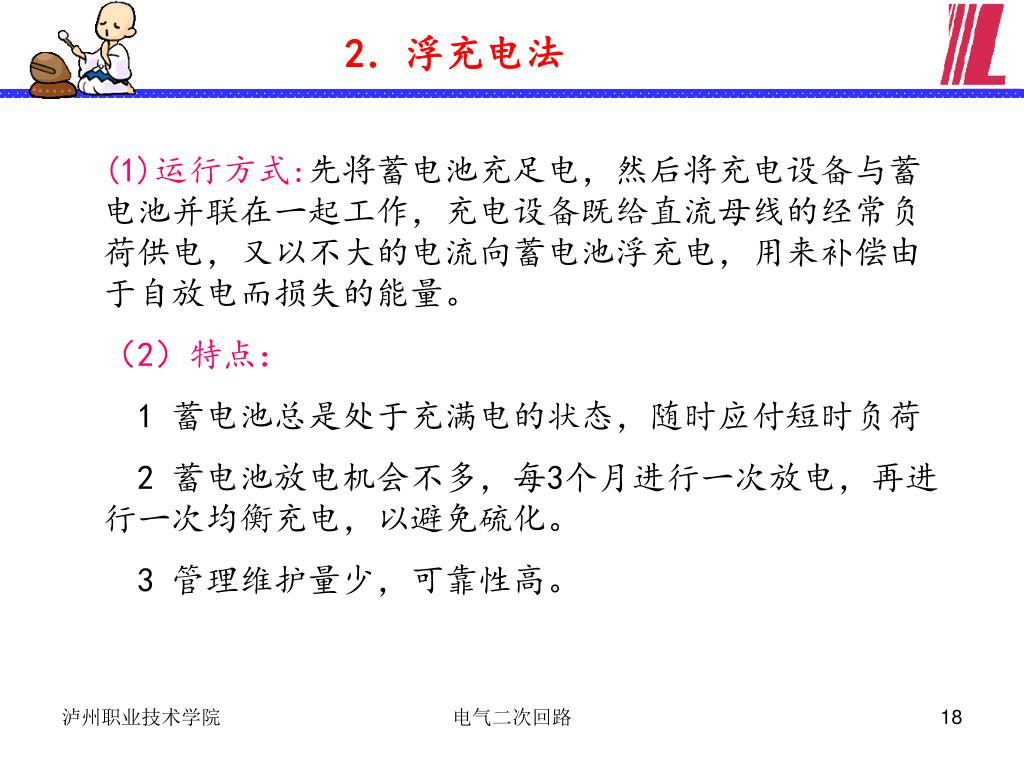

2.浮充电法 (1)运行方式:先将蓄电池充足电,然后将充电设备与蓄电池并联在一起工作,充电设备既给直流母线的经常负荷供电,又以不大的电流向蓄电池浮充电,用来补偿由于自放电而损失的能量。 (2)特点: 1 蓄电池总是处于充满电的状态,随时应付短时负荷 2 蓄电池放电机会不多,每3个月进行一次放电,再进行一次均衡充电,以避免硫化。 3 管理维护量少,可靠性高。 电气二次回路

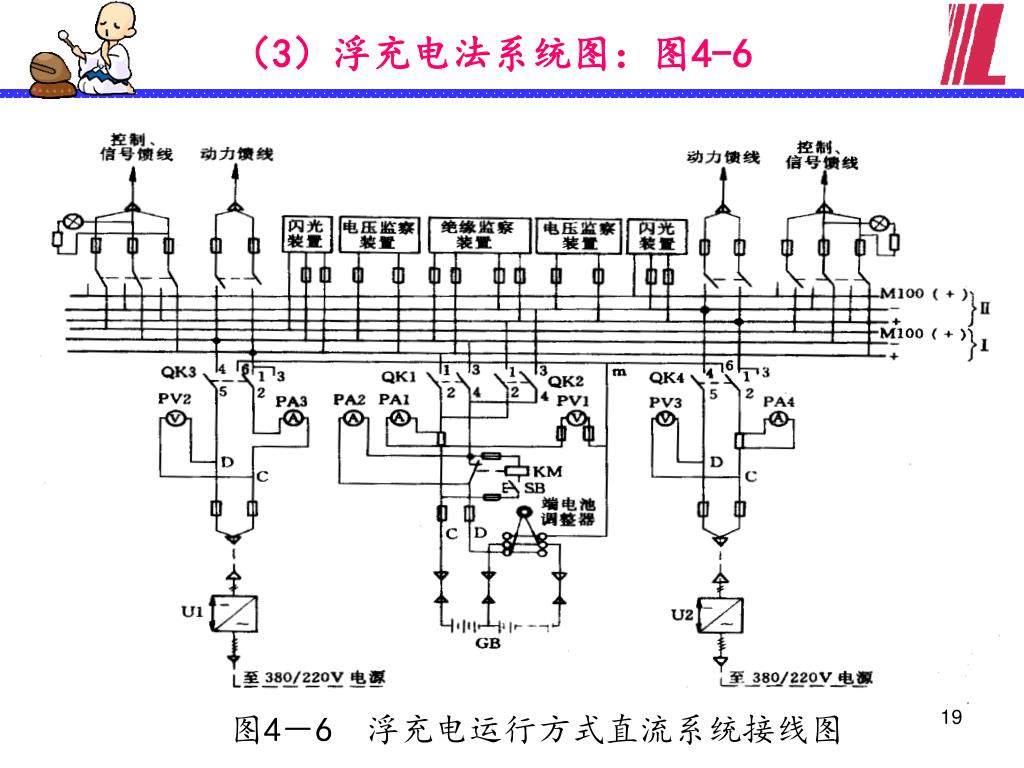

(3)浮充电法系统图:图4-6 电气二次回路 图4-6 浮充电运行方式直流系统接线图

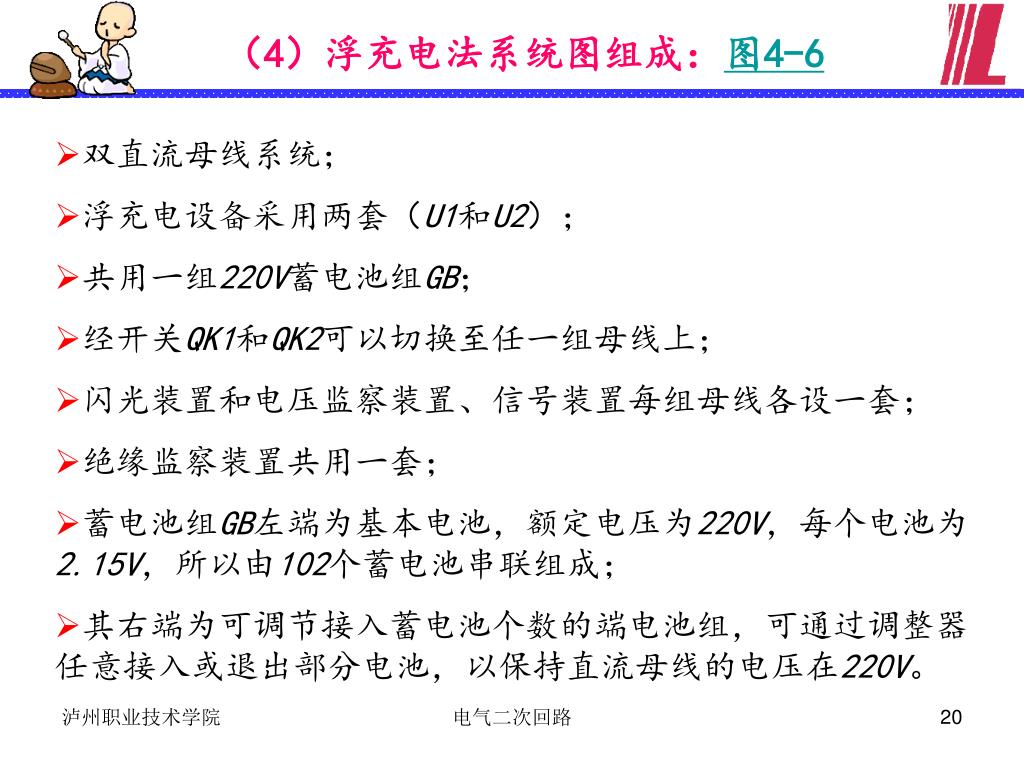

(4)浮充电法系统图组成:图4-6 • 双直流母线系统; • 浮充电设备采用两套(U1和U2); • 共用一组220V蓄电池组GB; • 经开关QK1和QK2可以切换至任一组母线上; • 闪光装置和电压监察装置、信号装置每组母线各设一套; • 绝缘监察装置共用一套; • 蓄电池组GB左端为基本电池,额定电压为220V,每个电池为2.15V,所以由102个蓄电池串联组成; • 其右端为可调节接入蓄电池个数的端电池组,可通过调整器任意接入或退出部分电池,以保持直流母线的电压在220V。 电气二次回路

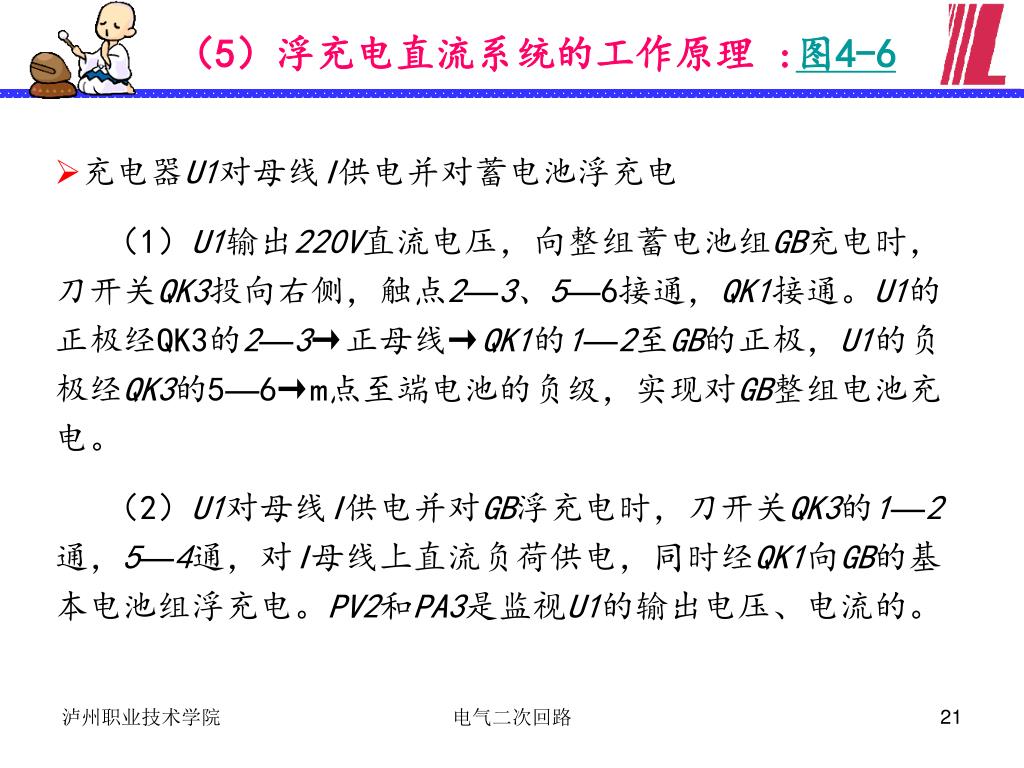

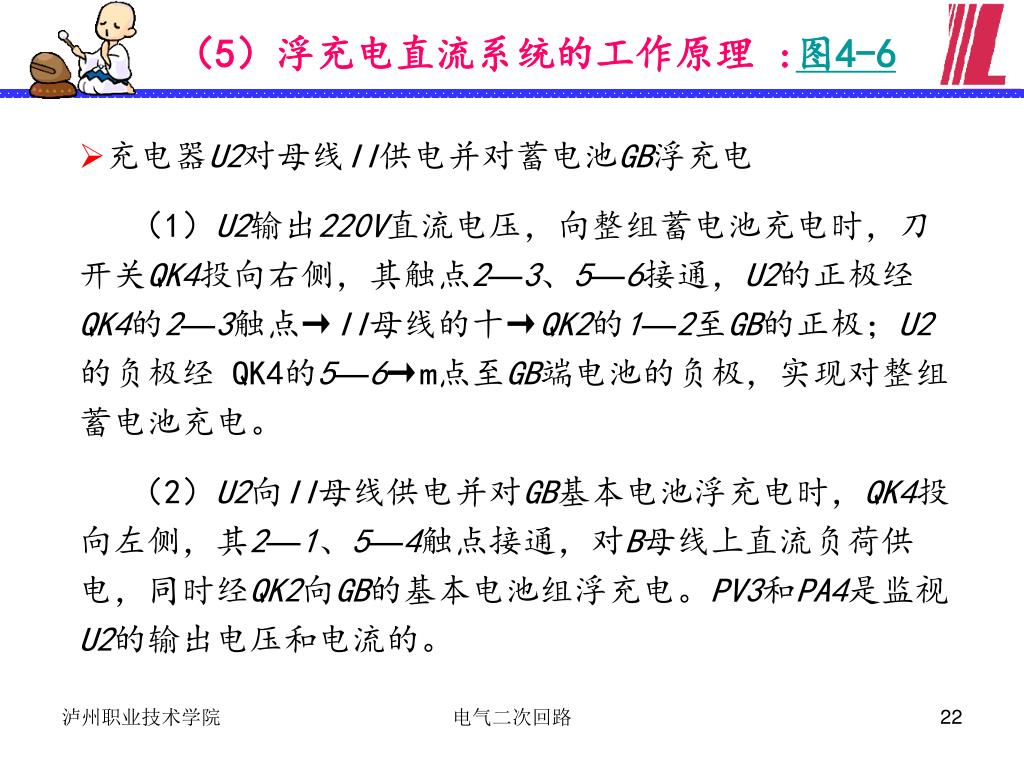

(5)浮充电直流系统的工作原理 :图4-6 • 充电器U1对母线I供电并对蓄电池浮充电 • (1)U1输出220V直流电压,向整组蓄电池组GB充电时,刀开关QK3投向右侧,触点2—3、5—6接通,QK1接通。U1的正极经QK3的2—3→正母线→QK1的1—2至GB的正极,U1的负极经QK3的5—6→m点至端电池的负级,实现对GB整组电池充电。 • (2)U1对母线I供电并对GB浮充电时,刀开关QK3的1—2通,5—4通,对I母线上直流负荷供电,同时经QK1向GB的基本电池组浮充电。PV2和PA3是监视U1的输出电压、电流的。 电气二次回路
(5)浮充电直流系统的工作原理 :图4-6 • 充电器U2对母线II供电并对蓄电池GB浮充电 (1)U2输出220V直流电压,向整组蓄电池充电时,刀开关QK4投向右侧,其触点2—3、5—6接通,U2的正极经QK4的2—3触点→II母线的十→QK2的1—2至GB的正极;U2的负极经 QK4的5—6→m点至GB端电池的负极,实现对整组蓄电池充电。 (2)U2向II母线供电并对GB基本电池浮充电时,QK4投向左侧,其2—1、5—4触点接通,对B母线上直流负荷供电,同时经QK2向GB的基本电池组浮充电。PV3和PA4是监视U2的输出电压和电流的。 电气二次回路

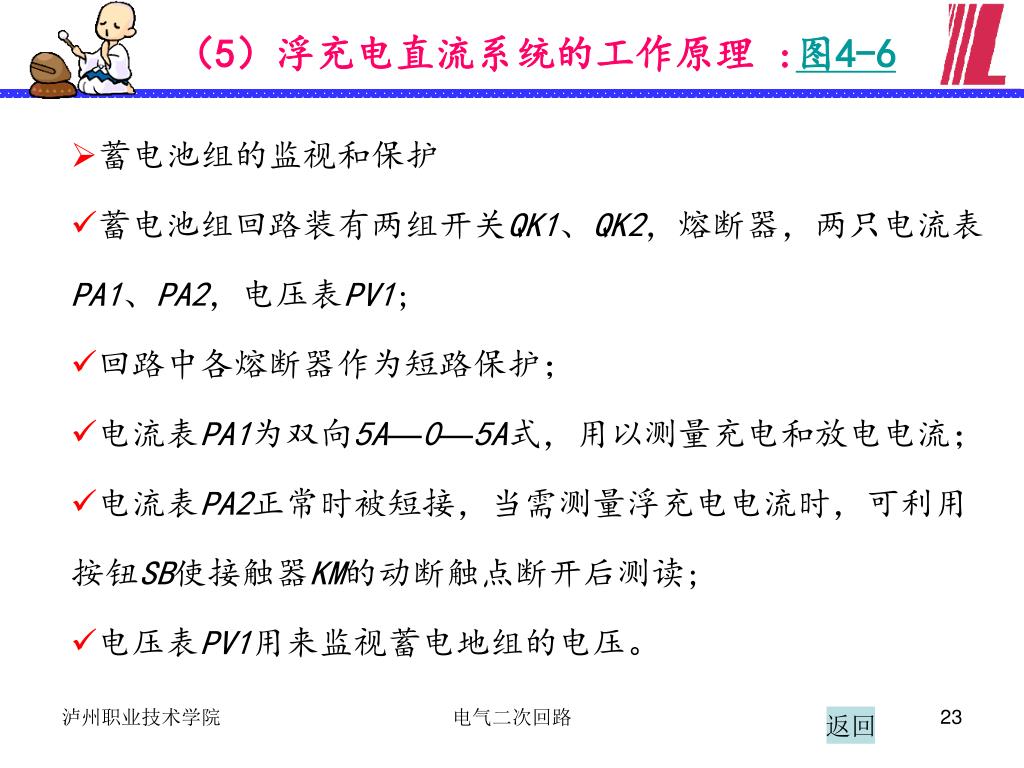

(5)浮充电直流系统的工作原理 :图4-6 • 蓄电池组的监视和保护 • 蓄电池组回路装有两组开关QK1、QK2,熔断器,两只电流表PA1、PA2,电压表PV1; • 回路中各熔断器作为短路保护; • 电流表PA1为双向5A—0—5A式,用以测量充电和放电电流; • 电流表PA2正常时被短接,当需测量浮充电电流时,可利用按钮SB使接触器KM的动断触点断开后测读; • 电压表PV1用来监视蓄电地组的电压。 电气二次回路 返回

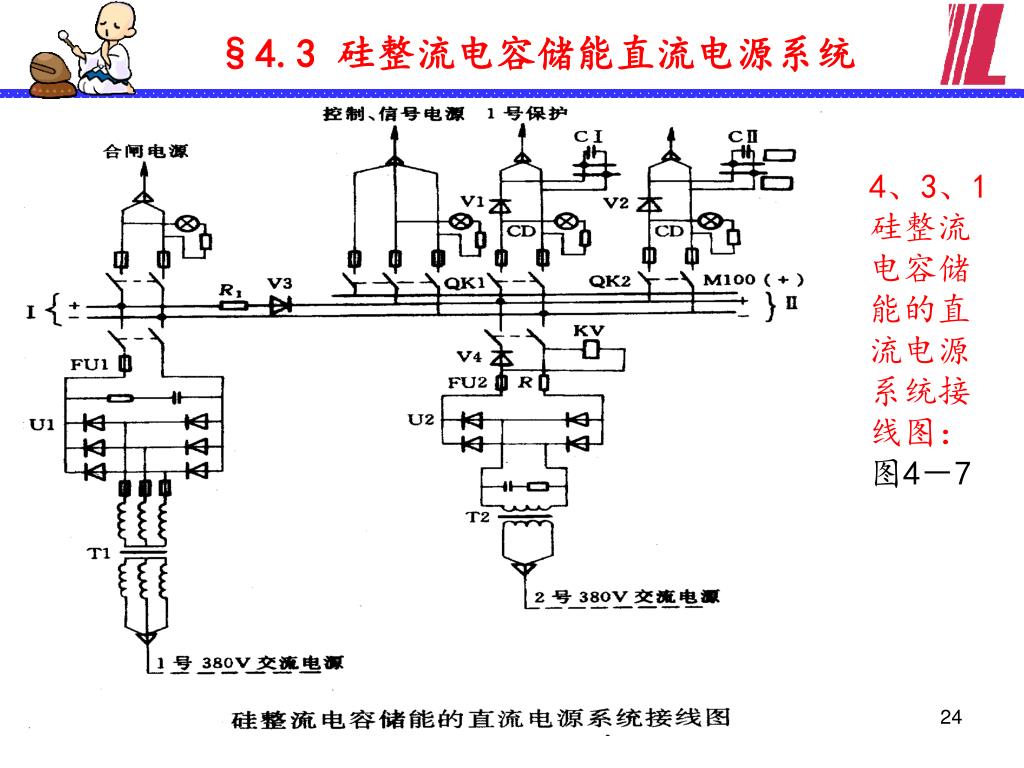

§4.3 硅整流电容储能直流电源系统 4、3、1 硅整流电容储能的直流电源系统接线图:图4-7 电气二次回路

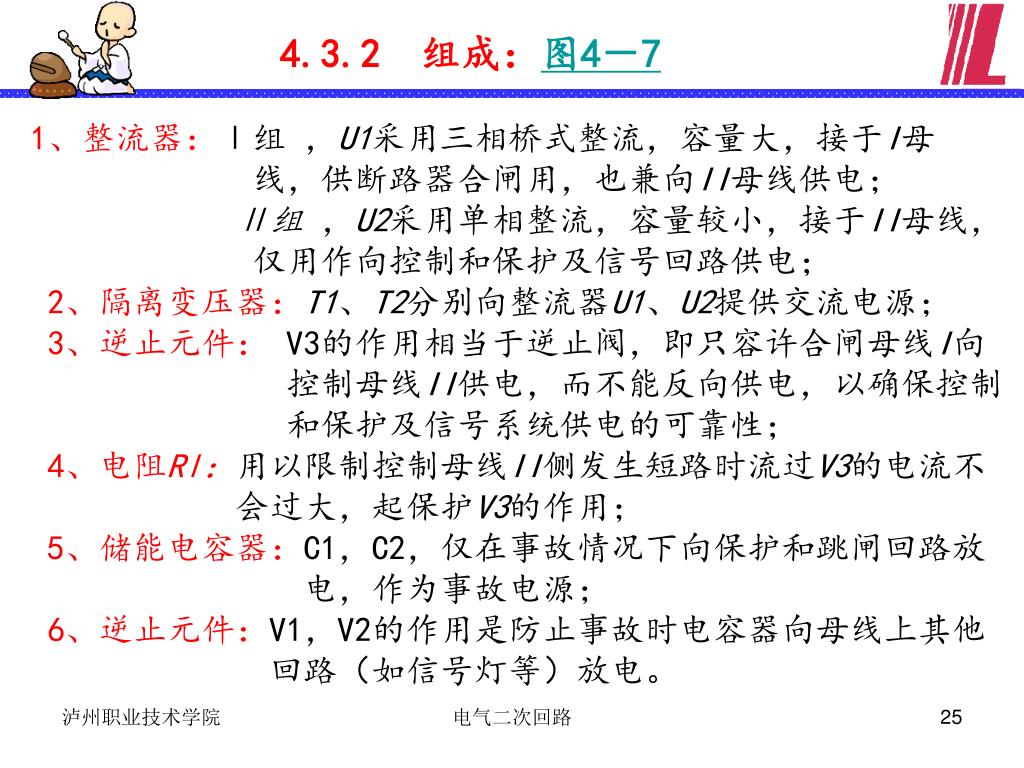

4.3.2 组成:图4-7 1、整流器:Ⅰ组 ,U1采用三相桥式整流,容量大,接于I母 线,供断路器合闸用,也兼向II母线供电; Ⅱ组 ,U2采用单相整流,容量较小,接于II母线, 仅用作向控制和保护及信号回路供电; 2、隔离变压器:T1、T2分别向整流器U1、U2提供交流电源; 3、逆止元件:V3的作用相当于逆止阀,即只容许合闸母线I向 控制母线II供电,而不能反向供电,以确保控制 和保护及信号系统供电的可靠性; 4、电阻Rl:用以限制控制母线II侧发生短路时流过V3的电流不 会过大,起保护V3的作用; 5、储能电容器:C1,C2,仅在事故情况下向保护和跳闸回路放 电,作为事故电源; 6、逆止元件:V1,V2的作用是防止事故时电容器向母线上其他 回路(如信号灯等)放电。 电气二次回路

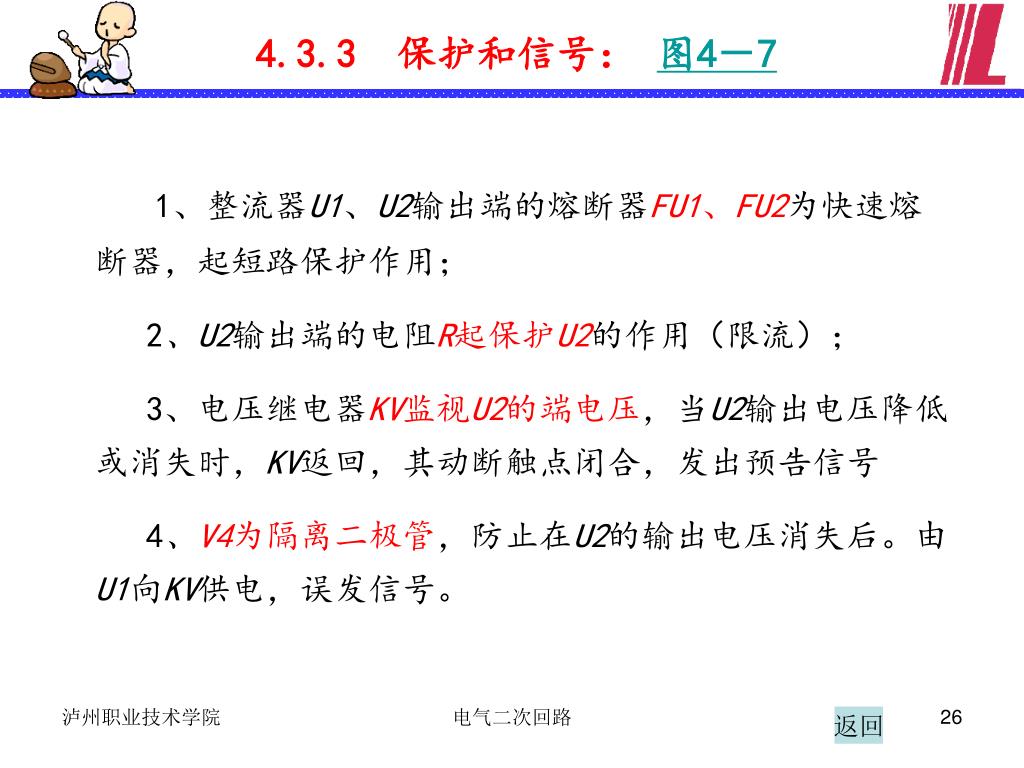

4.3.3 保护和信号:图4-7 1、整流器U1、U2输出端的熔断器FU1、FU2为快速熔断器,起短路保护作用; 2、U2输出端的电阻R起保护U2的作用(限流); 3、电压继电器KV监视U2的端电压,当U2输出电压降低或消失时,KV返回,其动断触点闭合,发出预告信号 4、V4为隔离二极管,防止在U2的输出电压消失后。由U1向KV供电,误发信号。 电气二次回路 返回

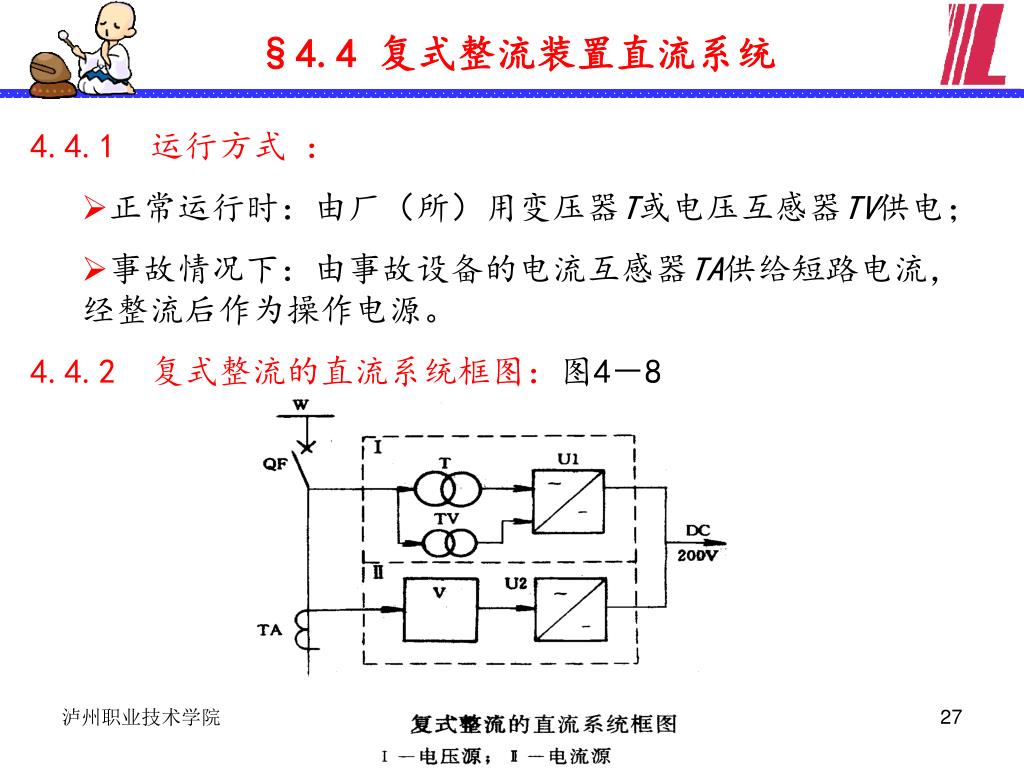

§4.4 复式整流装置直流系统 • 4.4.1 运行方式: • 正常运行时:由厂(所)用变压器T或电压互感器TV供电; • 事故情况下:由事故设备的电流互感器TA供给短路电流,经整流后作为操作电源。 • 4.4.2 复式整流的直流系统框图:图4-8 电气二次回路

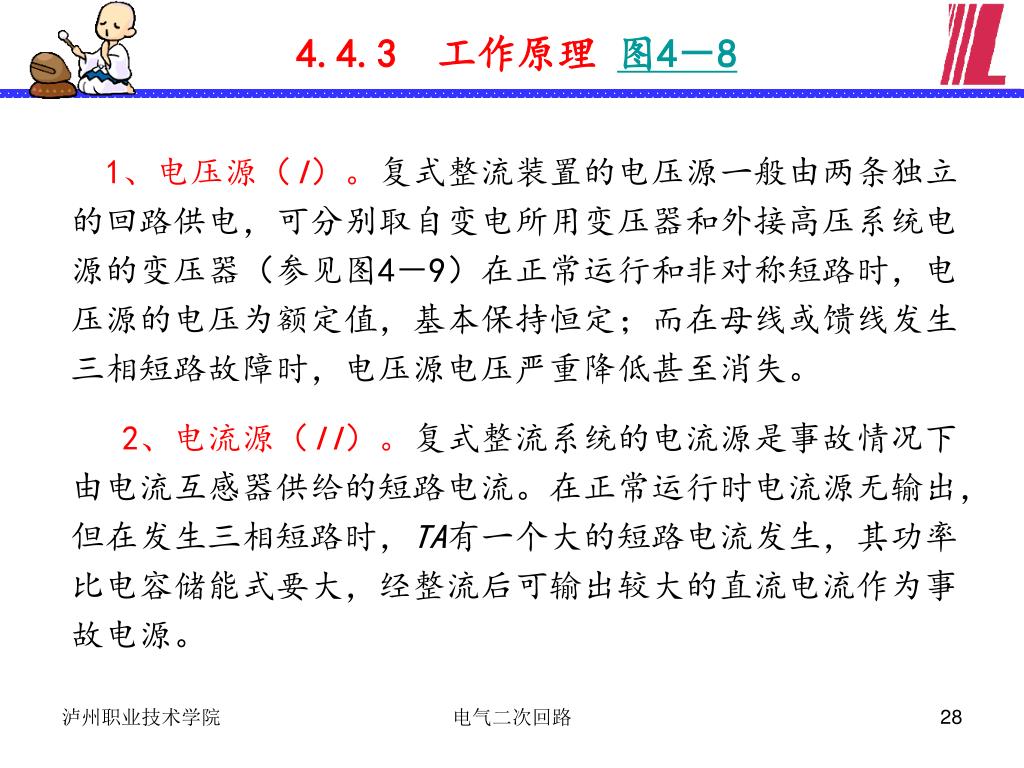

4.4.3 工作原理 图4-8 1、电压源(I)。复式整流装置的电压源一般由两条独立的回路供电,可分别取自变电所用变压器和外接高压系统电源的变压器(参见图4-9)在正常运行和非对称短路时,电压源的电压为额定值,基本保持恒定;而在母线或馈线发生三相短路故障时,电压源电压严重降低甚至消失。 2、电流源(II)。复式整流系统的电流源是事故情况下由电流互感器供给的短路电流。在正常运行时电流源无输出,但在发生三相短路时,TA有一个大的短路电流发生,其功率比电容储能式要大,经整流后可输出较大的直流电流作为事故电源。 电气二次回路

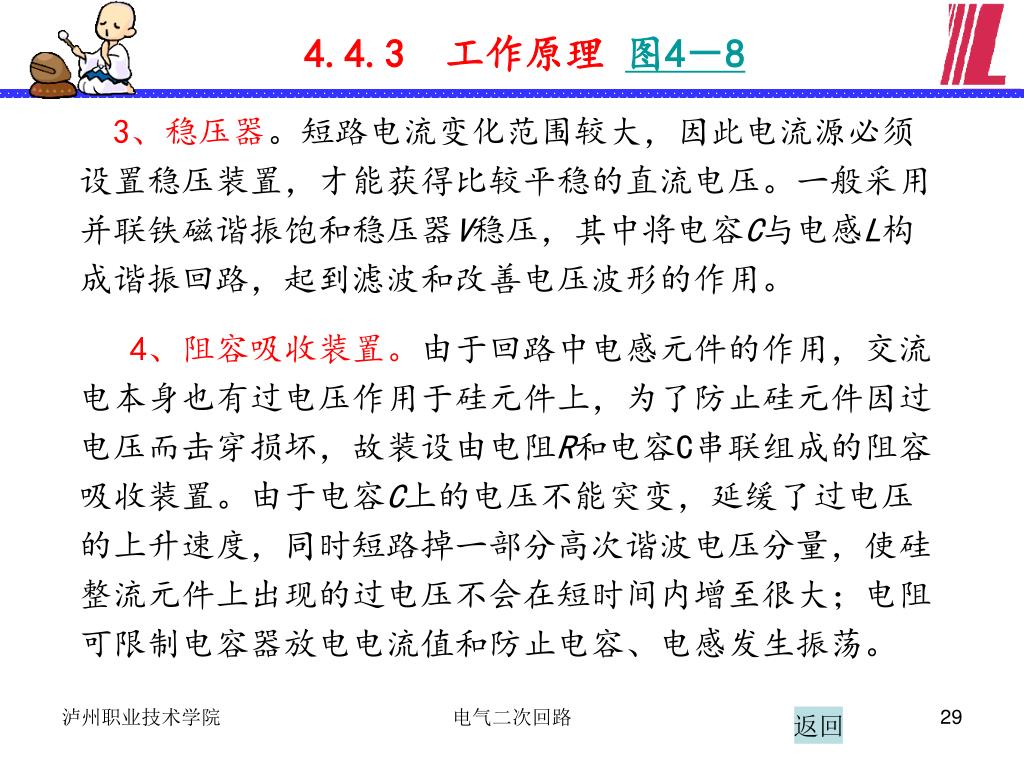

4.4.3 工作原理 图4-8 3、稳压器。短路电流变化范围较大,因此电流源必须设置稳压装置,才能获得比较平稳的直流电压。一般采用并联铁磁谐振饱和稳压器V稳压,其中将电容C与电感L构成谐振回路,起到滤波和改善电压波形的作用。 4、阻容吸收装置。由于回路中电感元件的作用,交流电本身也有过电压作用于硅元件上,为了防止硅元件因过电压而击穿损坏,故装设由电阻R和电容C串联组成的阻容吸收装置。由于电容C上的电压不能突变,延缓了过电压的上升速度,同时短路掉一部分高次谐波电压分量,使硅整流元件上出现的过电压不会在短时间内增至很大;电阻可限制电容器放电电流值和防止电容、电感发生振荡。 电气二次回路 返回

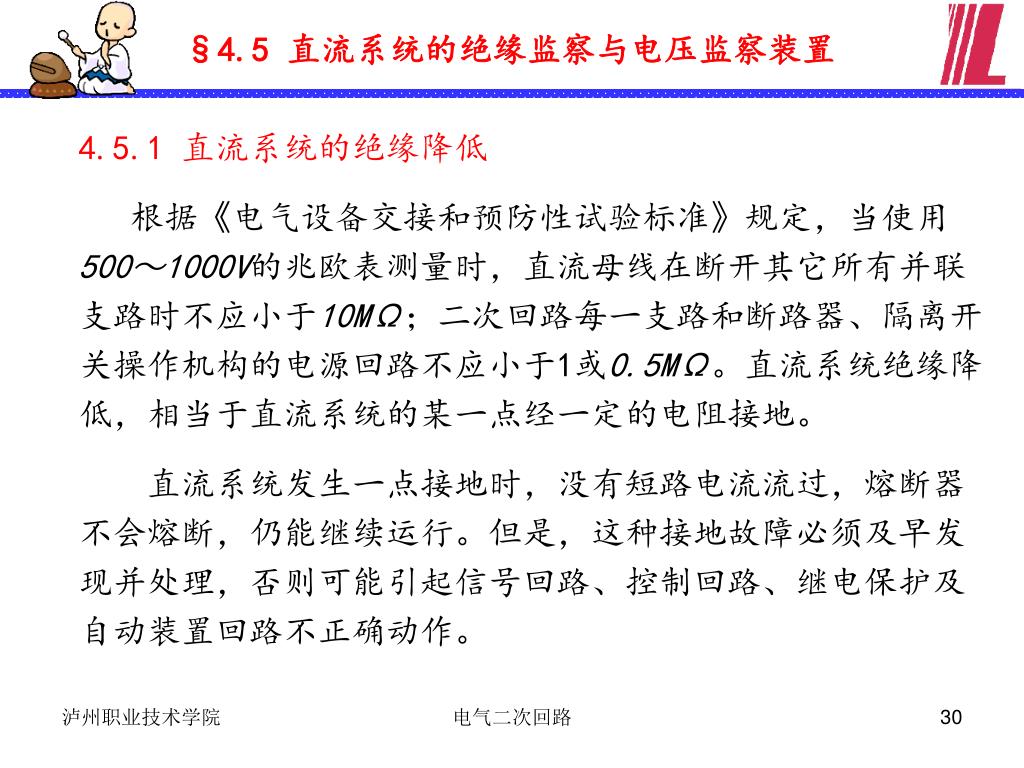

§4.5 直流系统的绝缘监察与电压监察装置 4.5.1 直流系统的绝缘降低 根据《电气设备交接和预防性试验标准》规定,当使用500~1000V的兆欧表测量时,直流母线在断开其它所有并联支路时不应小于10MΩ;二次回路每一支路和断路器、隔离开关操作机构的电源回路不应小于1或0.5MΩ。直流系统绝缘降低,相当于直流系统的某一点经一定的电阻接地。 直流系统发生一点接地时,没有短路电流流过,熔断器不会熔断,仍能继续运行。但是,这种接地故障必须及早发现并处理,否则可能引起信号回路、控制回路、继电保护及自动装置回路不正确动作。 电气二次回路

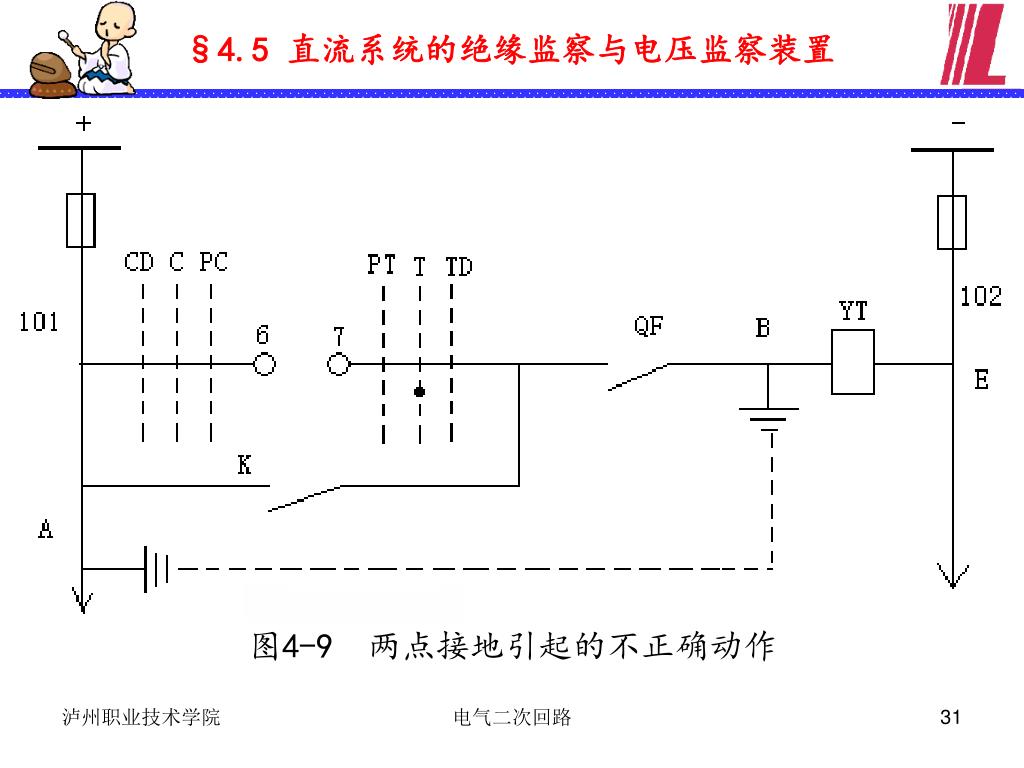

§4.5 直流系统的绝缘监察与电压监察装置 图4-9 两点接地引起的不正确动作 电气二次回路

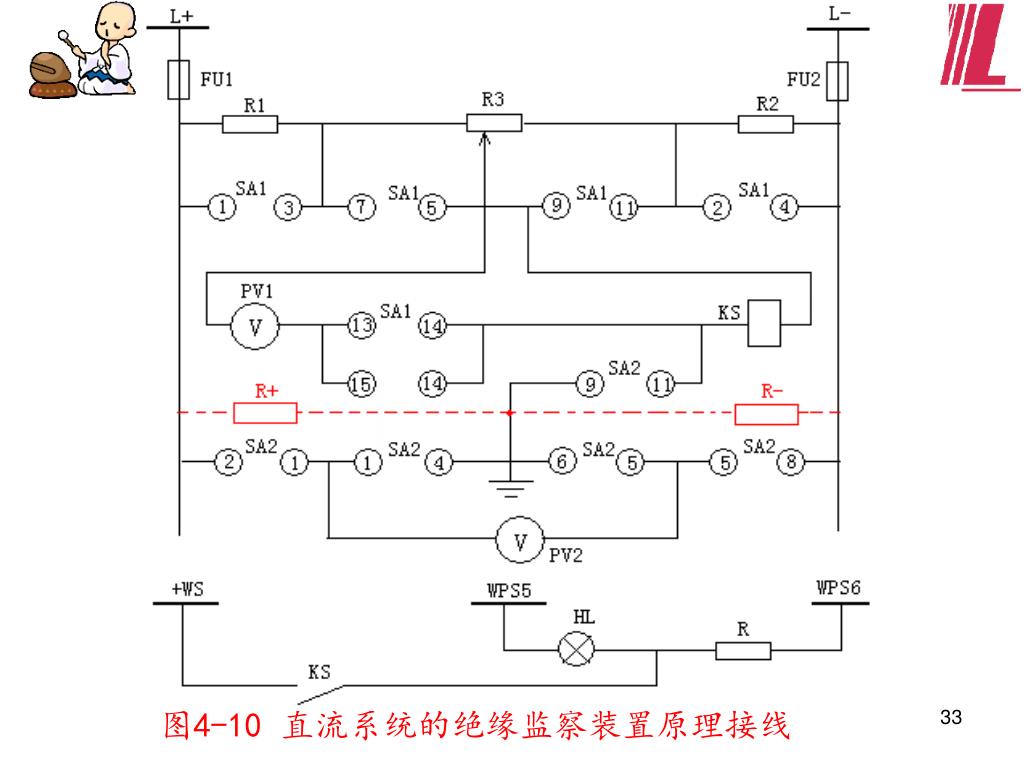

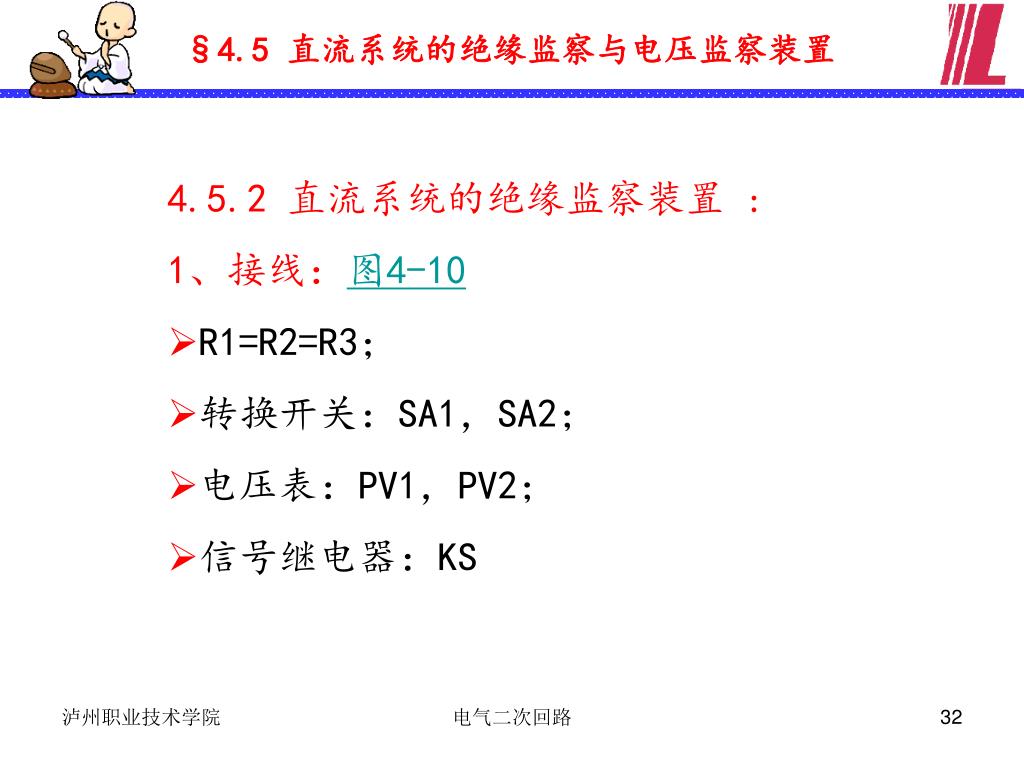

§4.5 直流系统的绝缘监察与电压监察装置 • 4.5.2 直流系统的绝缘监察装置: • 1、接线:图4-10 • R1=R2=R3; • 转换开关:SA1,SA2; • 电压表:PV1,PV2; • 信号继电器:KS 电气二次回路

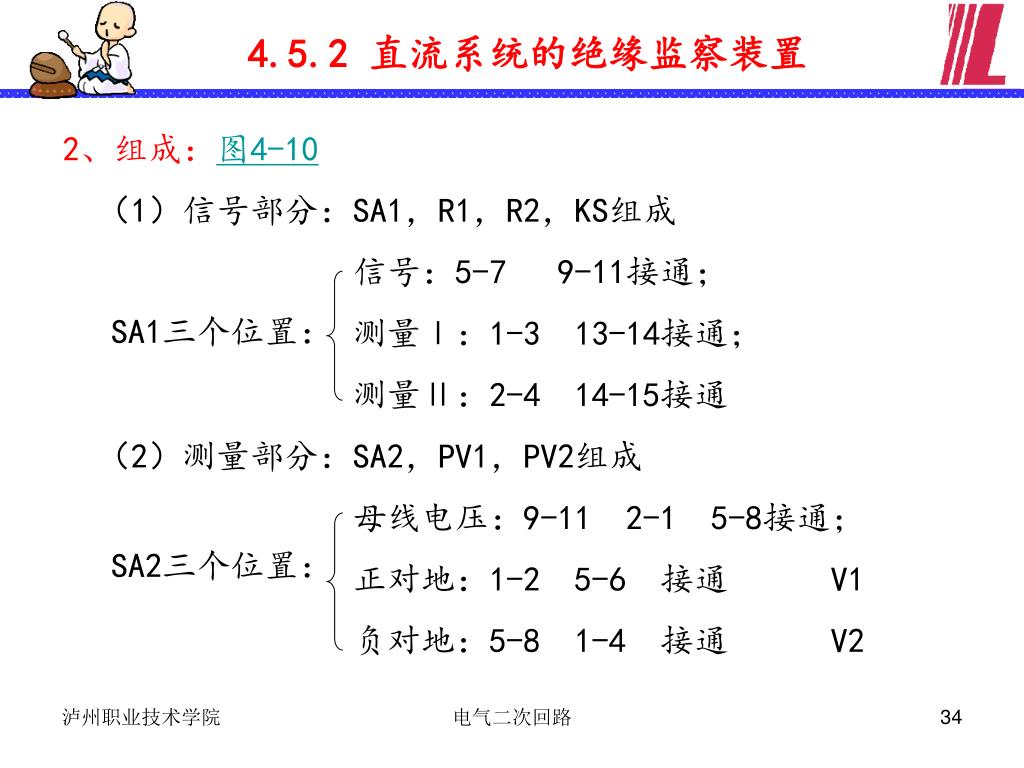

4.5.2 直流系统的绝缘监察装置 2、组成:图4-10 (1)信号部分:SA1,R1,R2,KS组成 信号:5-7 9-11接通; 测量Ⅰ:1-3 13-14接通; 测量Ⅱ:2-4 14-15接通 (2)测量部分:SA2,PV1,PV2组成 母线电压:9-11 2-1 5-8接通; 正对地:1-2 5-6 接通 V1 负对地:5-8 1-4 接通 V2 SA1三个位置: SA2三个位置: 电气二次回路

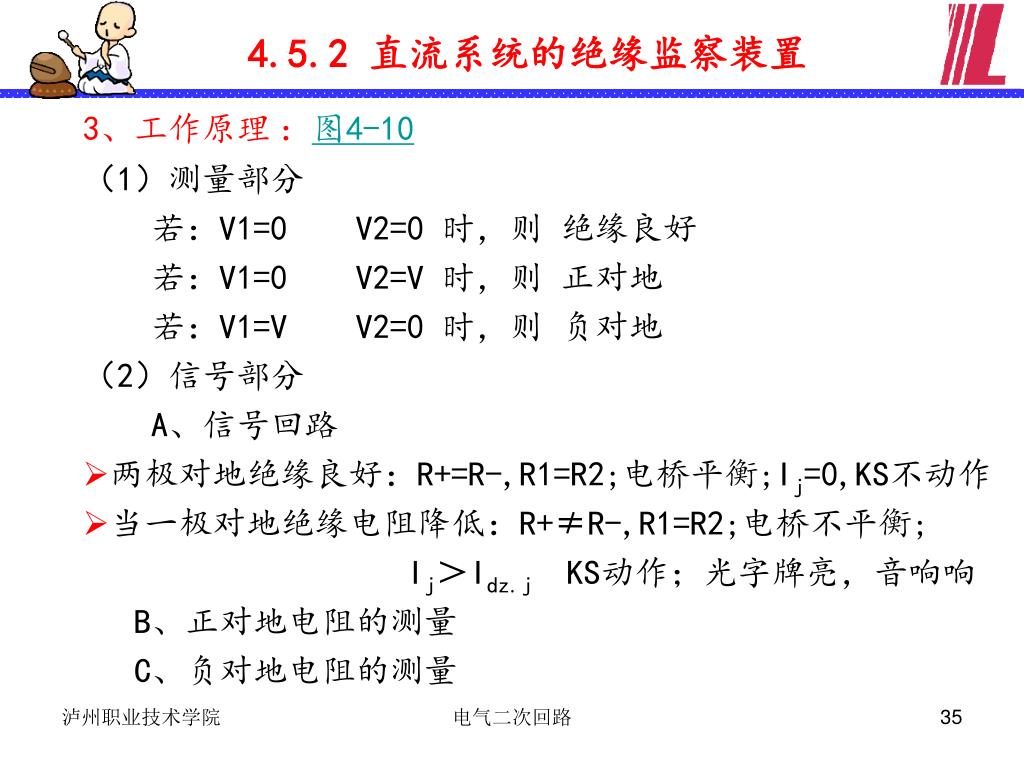

4.5.2 直流系统的绝缘监察装置 • 3、工作原理:图4-10 • (1)测量部分 • 若:V1=0 V2=0 时,则 绝缘良好 • 若:V1=0 V2=V 时,则 正对地 • 若:V1=V V2=0 时,则 负对地 • (2)信号部分 • A、信号回路 • 两极对地绝缘良好:R+=R-,R1=R2;电桥平衡;Ij=0,KS不动作 • 当一极对地绝缘电阻降低:R+≠R-,R1=R2;电桥不平衡; Ij>Idz.j KS动作;光字牌亮,音响响 • B、正对地电阻的测量 • C、负对地电阻的测量 电气二次回路

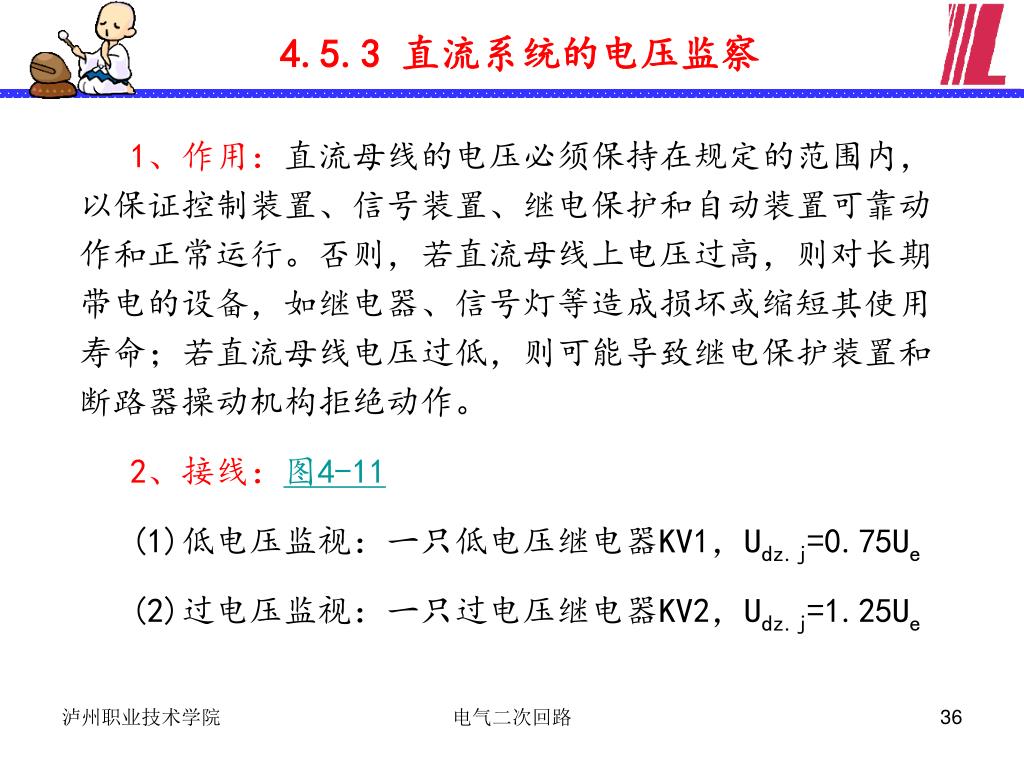

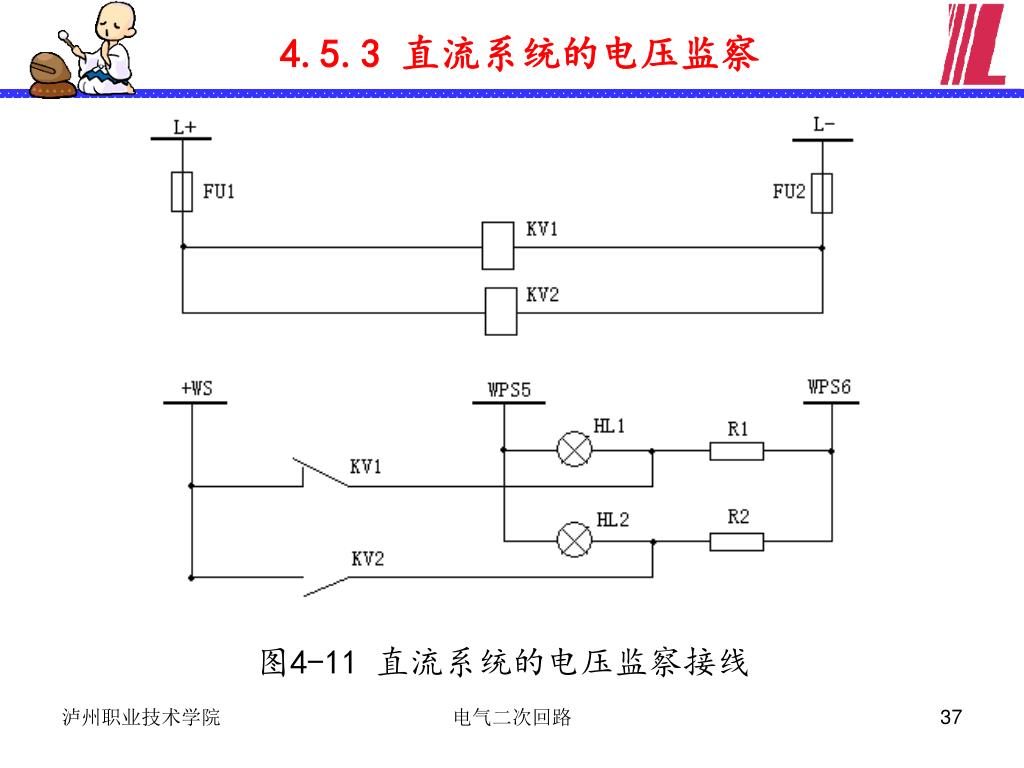

4.5.3 直流系统的电压监察 1、作用:直流母线的电压必须保持在规定的范围内,以保证控制装置、信号装置、继电保护和自动装置可靠动作和正常运行。否则,若直流母线上电压过高,则对长期带电的设备,如继电器、信号灯等造成损坏或缩短其使用寿命;若直流母线电压过低,则可能导致继电保护装置和断路器操动机构拒绝动作。 2、接线:图4-11 (1)低电压监视:一只低电压继电器KV1,Udz.j=0.75Ue (2)过电压监视:一只过电压继电器KV2,Udz.j=1.25Ue 电气二次回路
4.5.3 直流系统的电压监察 图4-11 直流系统的电压监察接线 电气二次回路

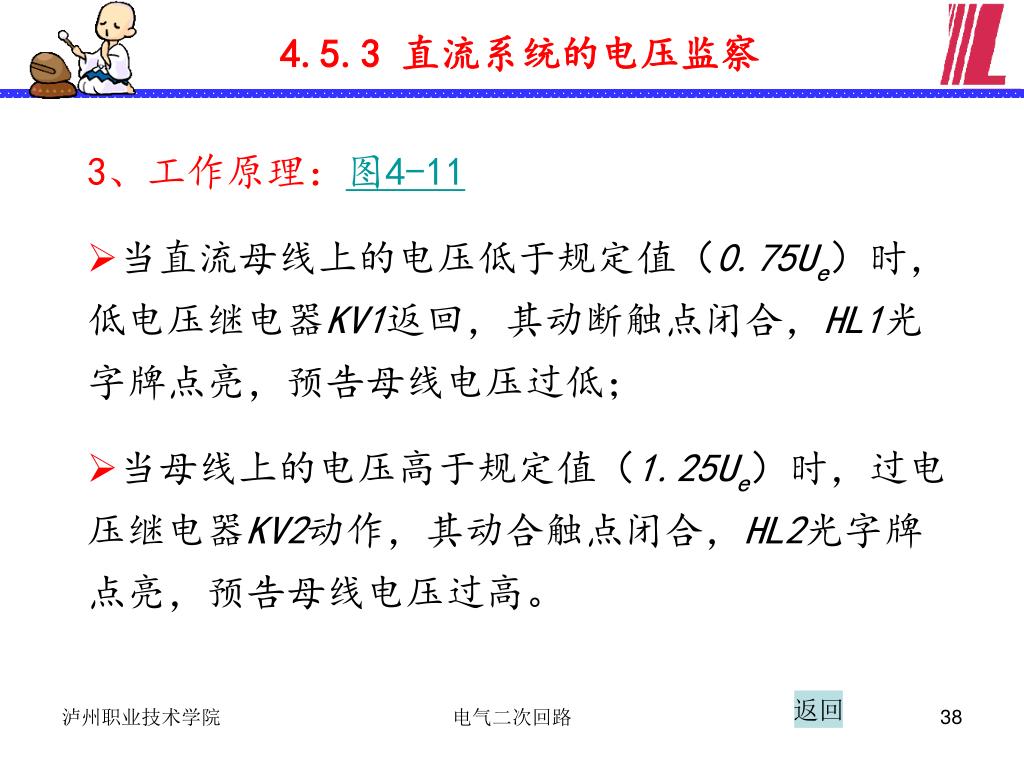

4.5.3 直流系统的电压监察 • 3、工作原理:图4-11 • 当直流母线上的电压低于规定值(0.75Ue)时,低电压继电器KV1返回,其动断触点闭合,HL1光字牌点亮,预告母线电压过低; • 当母线上的电压高于规定值(1.25Ue)时,过电压继电器KV2动作,其动合触点闭合,HL2光字牌点亮,预告母线电压过高。 返回 电气二次回路

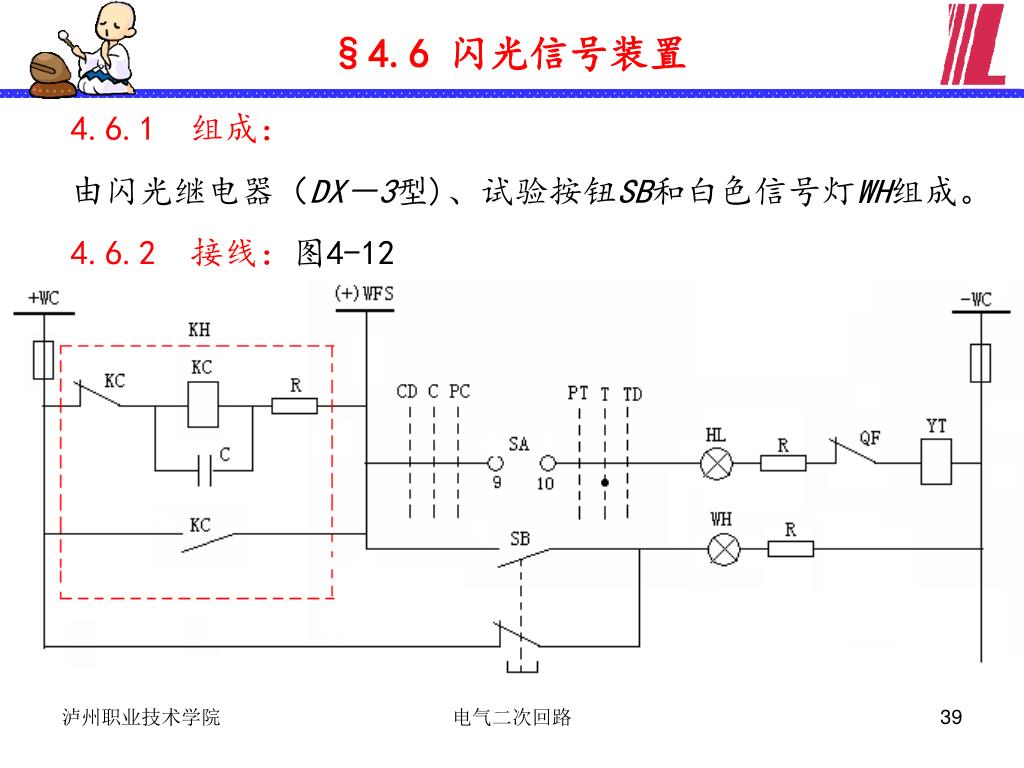

§4.6 闪光信号装置 4.6.1 组成: 由闪光继电器(DX-3型)、试验按钮SB和白色信号灯WH组成。 4.6.2 接线:图4-12 电气二次回路

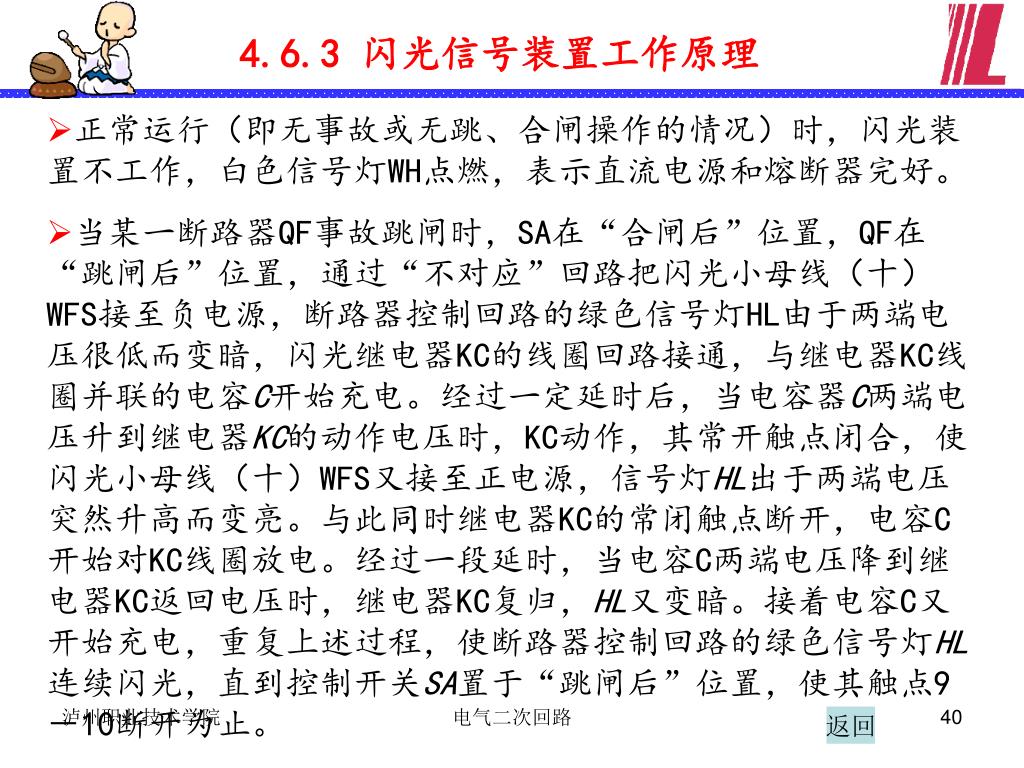

4.6.3 闪光信号装置工作原理 • 正常运行(即无事故或无跳、合闸操作的情况)时,闪光装置不工作,白色信号灯WH点燃,表示直流电源和熔断器完好。 • 当某一断路器QF事故跳闸时,SA在“合闸后”位置,QF在“跳闸后”位置,通过“不对应”回路把闪光小母线(十)WFS接至负电源,断路器控制回路的绿色信号灯HL由于两端电压很低而变暗,闪光继电器KC的线圈回路接通,与继电器KC线圈并联的电容C开始充电。经过一定延时后,当电容器C两端电压升到继电器KC的动作电压时,KC动作,其常开触点闭合,使闪光小母线(十)WFS又接至正电源,信号灯HL出于两端电压突然升高而变亮。与此同时继电器KC的常闭触点断开,电容C开始对KC线圈放电。经过一段延时,当电容C两端电压降到继电器KC返回电压时,继电器KC复归,HL又变暗。接着电容C又开始充电,重复上述过程,使断路器控制回路的绿色信号灯HL连续闪光,直到控制开关SA置于“跳闸后”位置,使其触点9-10断开为止。 电气二次回路 返回

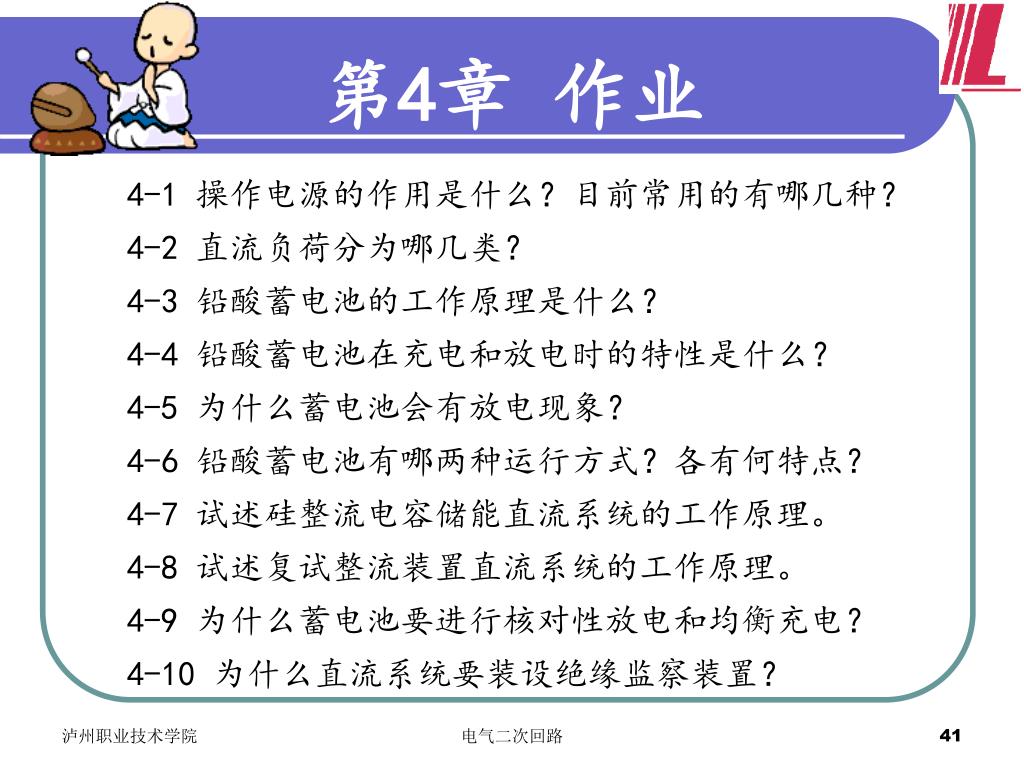

第4章 作业 4-1 操作电源的作用是什么?目前常用的有哪几种? 4-2 直流负荷分为哪几类? 4-3 铅酸蓄电池的工作原理是什么? 4-4 铅酸蓄电池在充电和放电时的特性是什么? 4-5 为什么蓄电池会有放电现象? 4-6 铅酸蓄电池有哪两种运行方式?各有何特点? 4-7 试述硅整流电容储能直流系统的工作原理。 4-8 试述复试整流装置直流系统的工作原理。 4-9 为什么蓄电池要进行核对性放电和均衡充电? 4-10 为什么直流系统要装设绝缘监察装置? 电气二次回路
