DIŞ HATLAR

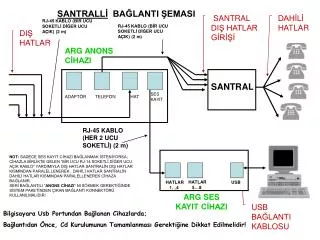

SANTRALLİ BAĞLANTI ŞEMASI. SANTRAL DIŞ HATLAR GİRİŞİ. DAHİLİ HATLAR. RJ-45 KABLO (BİR UCU SOKETLİ DİĞER UCU AÇIK) (2 m). RJ-45 KABLO (BİR UCU SOKETLİ DİĞER UCU AÇIK) (2 m). DIŞ HATLAR. ARG ANONS CİHAZI. SANTRAL. SES KAYIT. ADAPTÖR. TELEFON. HAT.

sancha
Download Presentation

DIŞ HATLAR

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. SANTRALLİ BAĞLANTI ŞEMASI SANTRAL DIŞ HATLAR GİRİŞİ DAHİLİ HATLAR RJ-45 KABLO (BİR UCU SOKETLİ DİĞER UCU AÇIK) (2 m) RJ-45 KABLO (BİR UCU SOKETLİ DİĞER UCU AÇIK) (2 m) DIŞ HATLAR ARG ANONS CİHAZI SANTRAL SES KAYIT ADAPTÖR TELEFON HAT RJ-45 KABLO (HER 2 UCU SOKETLİ) (2 m) NOT: SADECE SES KAYIT CİHAZI BAĞLANMAK İSTENİYORSA; CİHAZLA BİRLİKTE GELEN “BİR UCU RJ-14 SOKETLİ DİĞER UCU AÇIK KABLO” YARDIMIYLA DIŞ HATLAR SANTRALİN DIŞ HATLAR KISMINDAN PARALELLENEREK , DAHİLİ HATLAR SANTRALİN DAHİLİ HATLAR KISMINDAN PARALELLENEREK CİHAZA BAĞLANIR. SERİ BAĞLANTILI “ANONS CİHAZI” NI SÖKMEK GEREKTİĞİNDE SİSTEM PAKETİNDEN ÇIKAN BAĞLANTI KONNEKTÖRÜ KULLANILMALIDIR! HATLAR 5…8 HATLAR 1…4 USB ARG SES KAYIT CİHAZI USB BAĞLANTI KABLOSU Bilgisayara Usb Portundan Bağlanan Cihazlarda; Bağlantıdan Önce, Cd Kurulumunun Tamamlanması Gerektiğine Dikkat Edilmelidir!

  2. SANTRALSİZ BAĞLANTI ŞEMASI RJ-45 KABLO (BİR UCU SOKETLİ DİĞER UCU AÇIK) (2 m) RJ-45 KABLO (BİR UCU SOKETLİ DİĞER UCU AÇIK) (2 m) DIŞ HATLAR ARG ANONS CİHAZI SES KAYIT ADAPTÖR TELEFON HAT RJ-45 KABLO (HER 2 UCU SOKETLİ) (2 m) NOT: SADECE SES KAYIT CİHAZI BAĞLANMAK İSTENİYORSA; CİHAZLA BİRLİKTE GELEN “BİR UCU RJ-14 SOKETLİ DİĞER UCU AÇIK KABLO” YARDIMIYLA DIŞ HATLAR SANTRALİN DIŞ HATLAR KISMINDAN PARALELLENEREK , DAHİLİ HATLAR SANTRALİN DAHİLİ HATLAR KISMINDAN PARALELLENEREK CİHAZA BAĞLANIR. SERİ BAĞLANTILI “ANONS CİHAZI” NI SÖKMEK GEREKTİĞİNDE SİSTEM PAKETİNDEN ÇIKAN BAĞLANTI KONNEKTÖRÜ KULLANILMALIDIR! HATLAR 5…8 HATLAR 1…4 USB ARG SES KAYIT CİHAZI Bilgisayara Usb Portundan Bağlanan Cihazlarda; Bağlantıdan Önce, Cd Kurulumunun Tamamlanması Gerektiğine Dikkat Edilmelidir!
