slide1

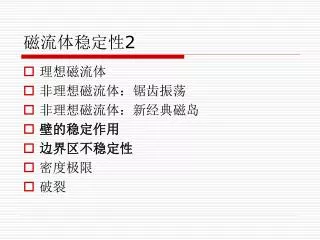

磁流体稳定性2
  • 理想磁流体
  • 非理想磁流体:锯齿振荡
  • 非理想磁流体:新经典磁岛
  • 壁的稳定作用
  • 边界区不稳定性
  • 密度极限
  • 破裂
slide2
4,壁的稳定作用电阻壁模(RWM)

HBT-EP装置上的低q运行RWM实验

等离子体电流, 边界q值, 极向磁场扰动,m=3磁场扰动,主要频率

slide3
电阻壁的位置对两类模的作用

等离子体模:随等离子体旋转,旋转速度快于壁渗透时间,壁相当于无限导电的

电阻壁模:旋转速度慢于壁渗透时间

两类模的增长率

两类模的稳定区域

jt 60u rwm
JT-60U上RWM增长率的实验结果

改变等离子体和壁距离实验

从反向到正向中性粒子注入过程中RWM的出现

slide5
等离子体旋转的作用

DIIID上旋转对不旋转的m=3模的稳定作用

当q=3磁面停止旋转,RWM急剧增长,放电终止

slide6

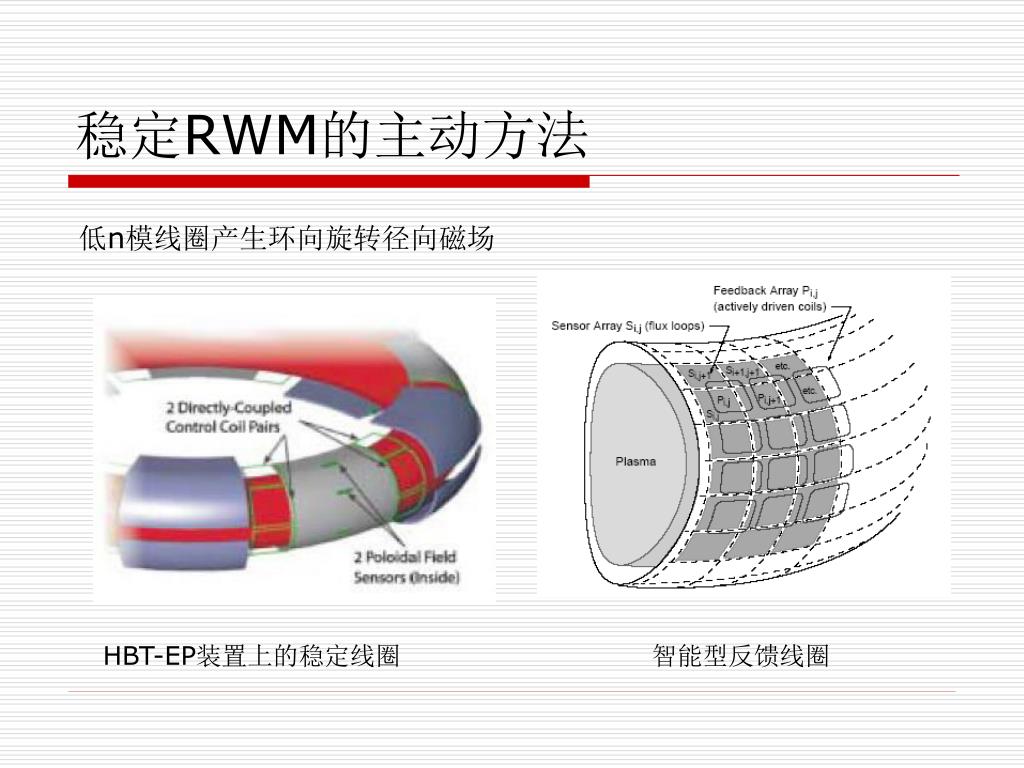

稳定RWM的主动方法

低n模线圈产生环向旋转径向磁场

HBT-EP装置上的稳定线圈

智能型反馈线圈

slide7
动量输运

注入中性粒子后环向旋转速度的增加

离心力使杂质集中外侧

动量约束时间的计算

JET的实验结果,+为L模和ELMH模,□为无ELM热离子H模

slide8
逆磁漂移

逆磁漂移速度

电子逆磁频率

逆磁漂移的成因

电子漂移波的相速就是其逆磁漂移速度

电子逆磁漂移方向和离子逆磁漂移方向

slide9
等离子体的旋转

径向电场的作用使电子离子在同一方向旋转

主离子旋转测量的困难

DIIID上H模运转主离子He2+和杂质离子C6+的旋转速度

slide10
动量输运也是反常的

TFTR上的动量,粒子,离子热,电子热输运系数

Alcator C-Mod上ICRF驱动得到τφ=50ms远小于新经典输运结果

slide11
锁模(电阻撕裂模)

两类锁模:导电壁和非轴对称误差场

误差场来源:

 线圈形态

 线圈连线

 安装误差

JET垂直场接线引起n=1的误差场

slide12
锁模引起破裂

HL-1M上的软X信号,等离子体电流,Mirnov信号,m=2扰动,内外侧极向场和边界处等离子体温度,密度

slide13
外加共振场实验阈值和n正相关,和BT负相关

渗透场临界值

外加共振磁扰动和密度平面上的锁模区域(2/1场,CAMPASS-C),渗透指使旋转速度减半

两共振场联合作用时的渗透区域

slide14

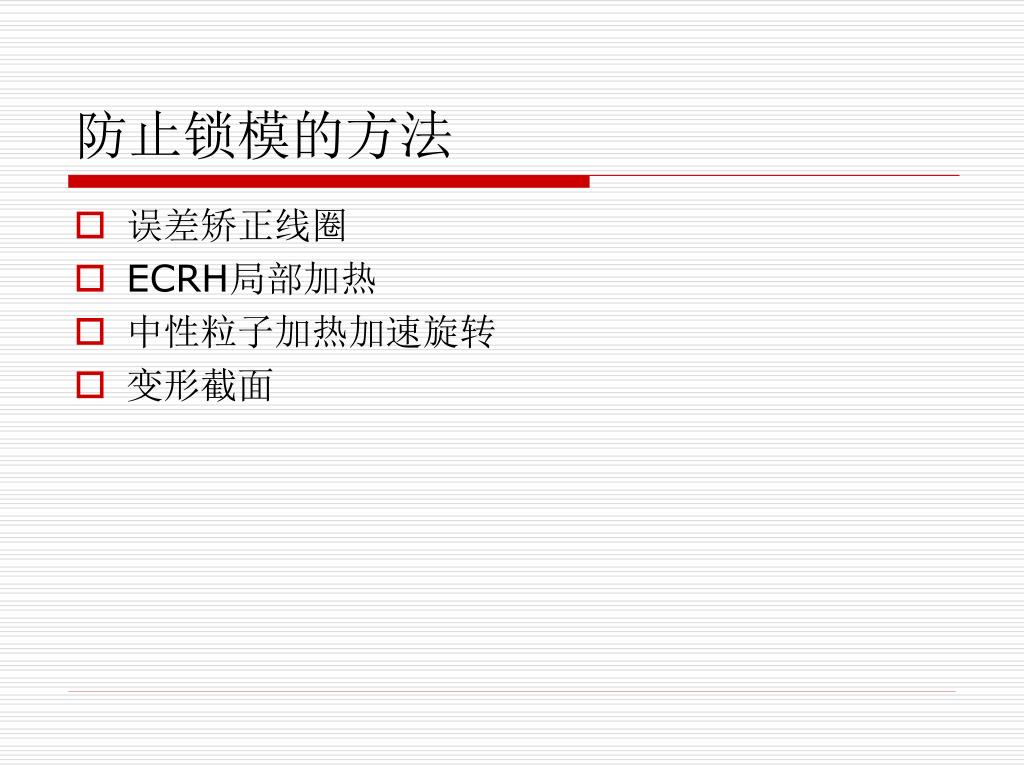

防止锁模的方法
  • 误差矫正线圈
  • ECRH局部加热
  • 中性粒子加热加速旋转
  • 变形截面
slide15
5,边界区不稳定性ELM(边缘局域模)

中性粒子注入功率增加

III型:小振幅,高频

I型:高振幅,低频

DIIID上的Dα辐射强度

ii elm
II类ELM:草丛型

ASDEX-U上调整截面形态实现II类ELM

outer mode
外模(outer mode);另一种边界区磁流体现象

JET热离子H模D放电:Dα线,核反应率,内能,极向磁场涨落

elm h
ELM和H模运转空间

ITER的运转空间

ASDEX-U上H模运转区域(边界区参数空间)

marfe multifaceted asymmetric radiation from the edge
MARFE:Multifaceted asymmetric radiation from the edge

Te↓

PR↑

压力平衡

ne,nZ↑

发生条件

MARFE形成机制

FT

ht 7 marfe

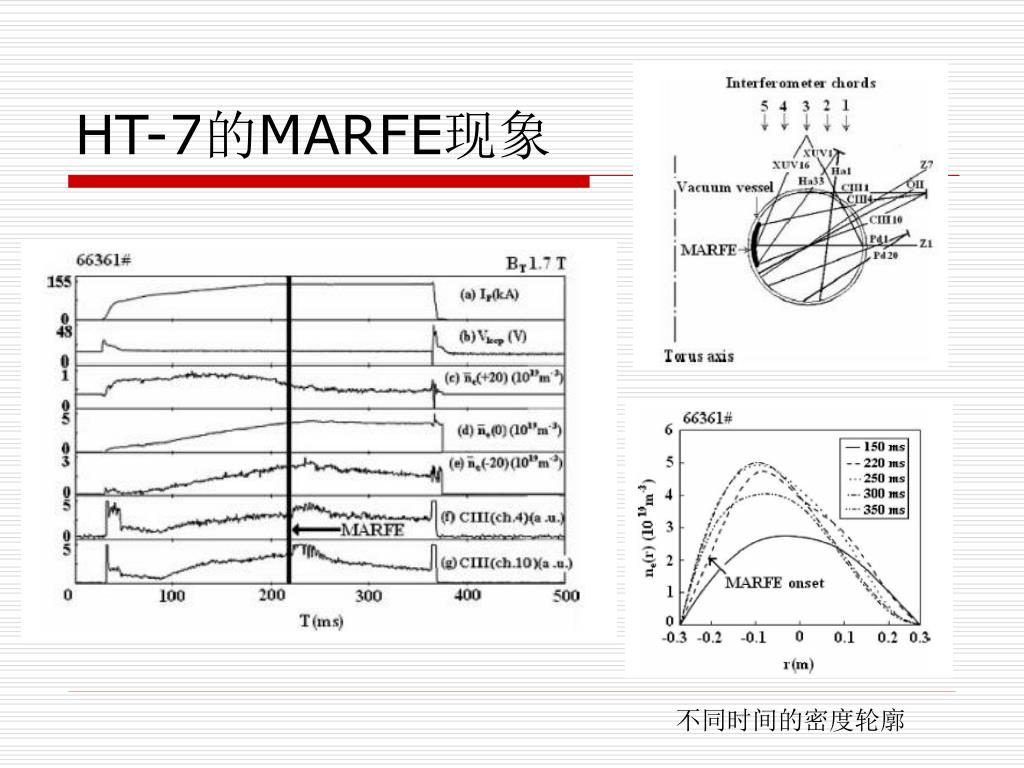

HT-7的MARFE现象

不同时间的密度轮廓
