  1. 기계공작법 그 밖의 절삭가공 합덕제철고등학교 고 재 찬

  2. I.그 밖의 절삭가공 • 기어가공 • 셰이퍼 가공 • 플레이너 가공 • 자동화 • 프로그래밍

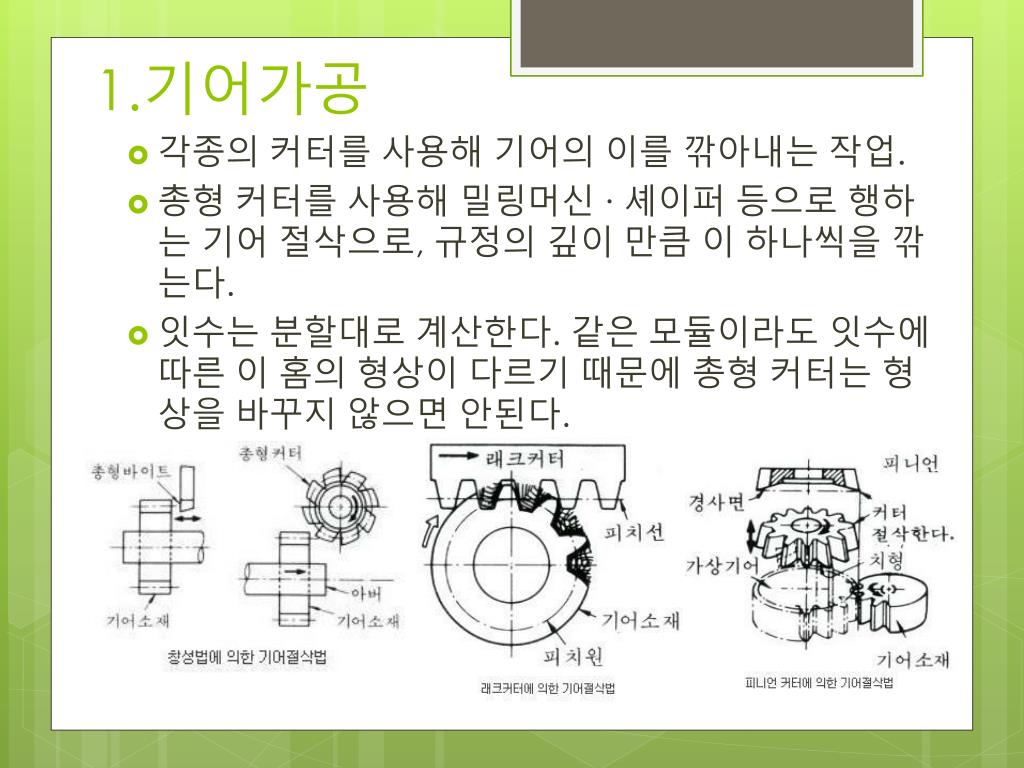

  3. 1.기어가공 • 각종의 커터를 사용해 기어의 이를 깎아내는 작업. • 총형 커터를 사용해 밀링머신 ∙ 셰이퍼 등으로 행하는 기어 절삭으로, 규정의 깊이 만큼 이 하나씩을 깎는다. • 잇수는 분할대로 계산한다. 같은 모듈이라도 잇수에 따른 이 홈의 형상이 다르기 때문에 총형 커터는 형상을 바꾸지 않으면 안된다.

  4. 1.기어가공법-호빙머신 • 평기어·헬리컬기어 및 웜기어 등의 기어를 절삭할 수 있는 가장 일반적인 기어 절삭용 공작기계. 수직 호빙머신과 수평 호빙머신이 있다.

  5. 1.기어가공법-기어 셰이퍼 • 피니언 커터를 사용하여 기어를 절삭하는 기어 가공기. • 기어 모양의 밀링 커터(피니언 커터)를 상하 왕복 운동을 시켜 기어 절삭 가공을 하는 기계를 말한다.

  6. 1.기어가공법-베벨기어가공 • 베벨 기어를 가공하는 절삭기. 직선 베벨 기어의 다듬질에는 글리슨식 기어 절삭기가 많이 사용된다. • 서로 교차하는 두 축 사이에서 운동을 전할 때 이용하는 원추형의 기어.

  7. 2.셰이퍼

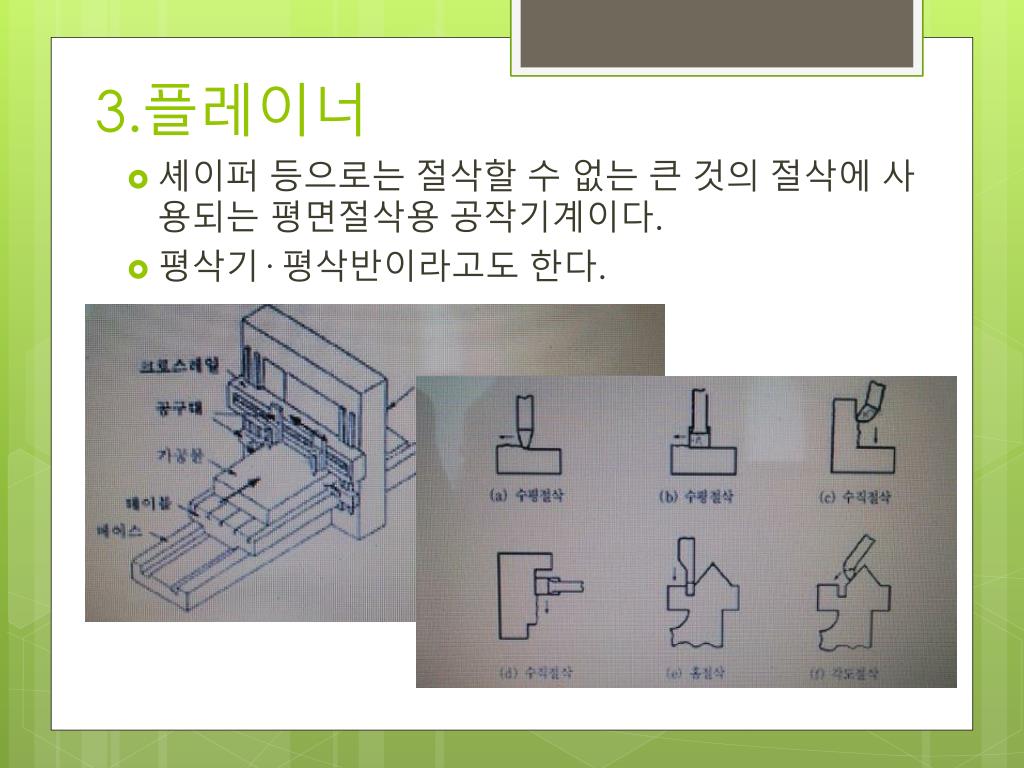

  8. 3.플레이너 • 셰이퍼 등으로는 절삭할 수 없는 큰 것의 절삭에 사용되는 평면절삭용 공작기계이다. • 평삭기· 평삭반이라고도 한다.

  9. 4.수치제어 가공-자동화 • automation • 인간의 손을 빌리지 않고 기계가 상품을 생산하는 것. • 자동화는 기계에 의한 통제가 상품생산의 시작에서부터 끝까지 계속되어야 한다는 점에서 생산을 위한 기계의 사용에 사람 손이 중간에 부분적으로 필요하였던 과거의 기계생산과 다르다.

  10. 4.수치제어 가공-수치제어장치 • 자동화 프로그램에 치수, 회전속도, 공구 등을 입력해서 공작물을 가공. • NC, CNC, DNC 등이 있다.

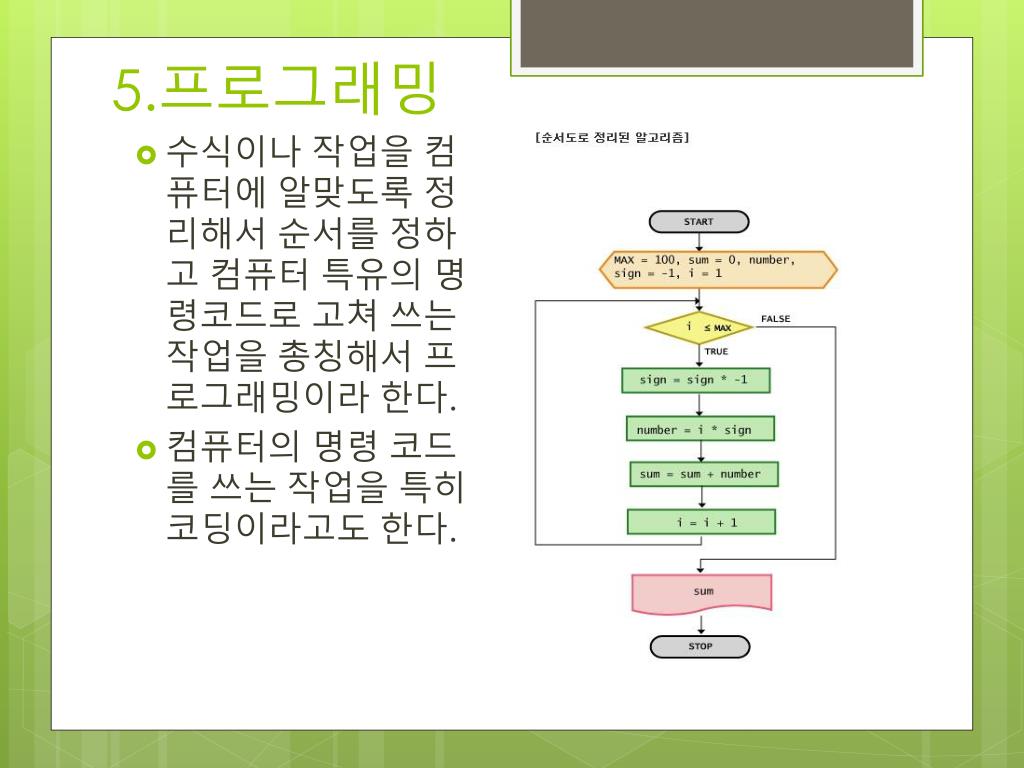

  11. 5.프로그래밍 • 수식이나 작업을 컴퓨터에 알맞도록 정리해서 순서를 정하고 컴퓨터 특유의 명령코드로 고쳐 쓰는 작업을 총칭해서 프로그래밍이라 한다. • 컴퓨터의 명령 코드를 쓰는 작업을 특히 코딩이라고도 한다.

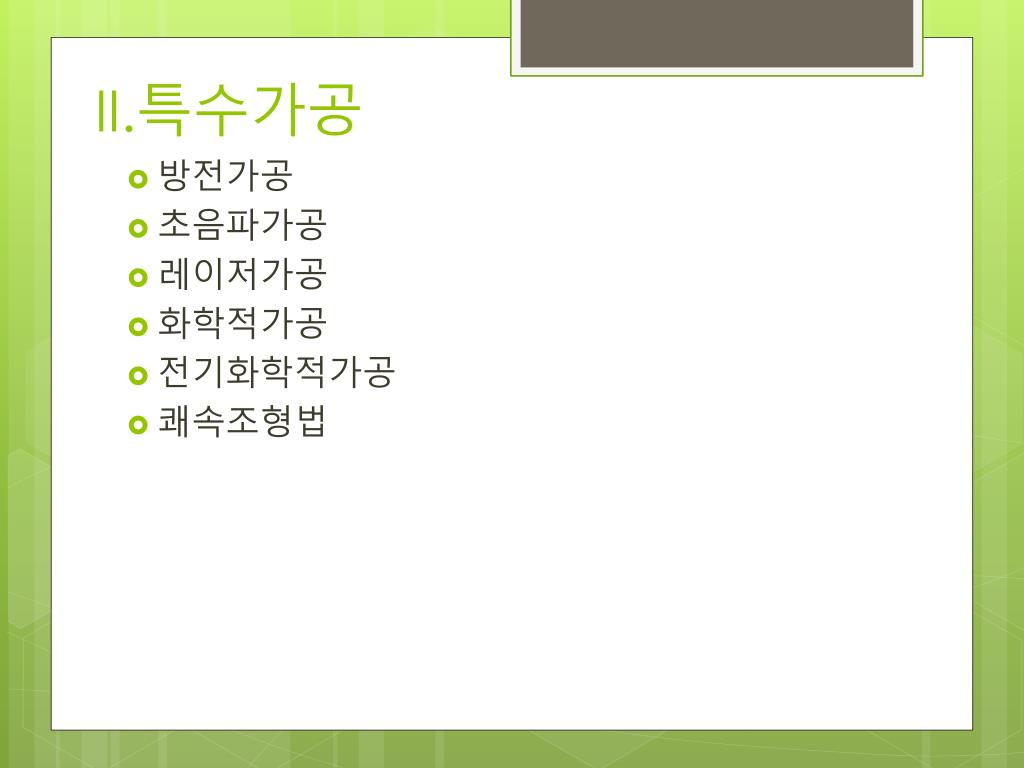

  12. II.특수가공 • 방전가공 • 초음파가공 • 레이저가공 • 화학적가공 • 전기화학적가공 • 쾌속조형법

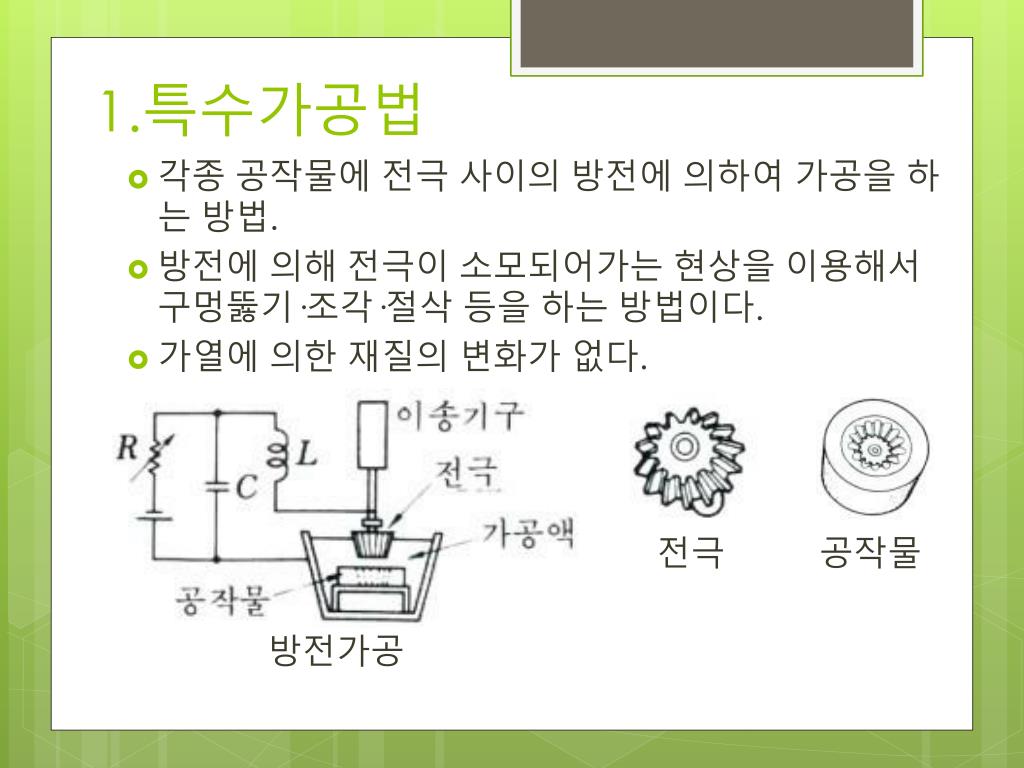

  13. 1.특수가공법 • 각종 공작물에 전극 사이의 방전에 의하여 가공을 하는 방법. • 방전에 의해 전극이 소모되어가는 현상을 이용해서 구멍뚫기·조각·절삭 등을 하는 방법이다. • 가열에 의한 재질의 변화가 없다. • 전극 공작물 방전가공

  14. 2.초음파가공 • 공구와 공작물 사이에, 숫돌립과 물 또는 기름의 혼합액을 넣고 공구에 초음파 진동을 주어 공작물의 구멍뚫기, 연삭, 절단 등을 행하는 가공법.

  15. 3.레이저가공 • 레이저라 불리어지는 특수한 빛을 가진 에너지를 열에너지로 변환시켜 공작물을 국부적으로 가열하여 미세한 가공을 행하는 방법.

  16. 4.화학적가공 • 기계적, 전기적 방법으로는 가공할수 없는 재료를 부식이나 용해등의 화학반으로금속과 비금속 표면을 복잡한 여러가지 형상으로 파래거사 잘라내며 깨끗이 다듬는 방법. • 화학적 밀링:가공하지않을 공작물 부분에 내식성 피막으로 피복해 부식하는 방법으로 화학절삭 이라고도 한다.(가공현상은 기계적밀링과 거의 같으나 가공원리는 전혀 다르다.)

  17. 4.전기화학적 가공 • 종류가 다른 금속의 접촉 부분 또는 전해질의 물리적, 화학적인 불균일에 의해 전지가 구성되고 양극이 되는 금속 부분이 부식하는 현상을 말한다. • 전해:전해질의 용액에 전류를 통과시키면 화학 변화를 일으켜, 물질이 분해하는 일. • 전해가공:공작물이 전극모양을 따라 가공. • 전해연마:전기적으로 그 표면을 매끈하게 다듬질 해주는 것. • 전해연삭:전해연마에서 나타난 양극의 생성물을 전해작용으로 제거.

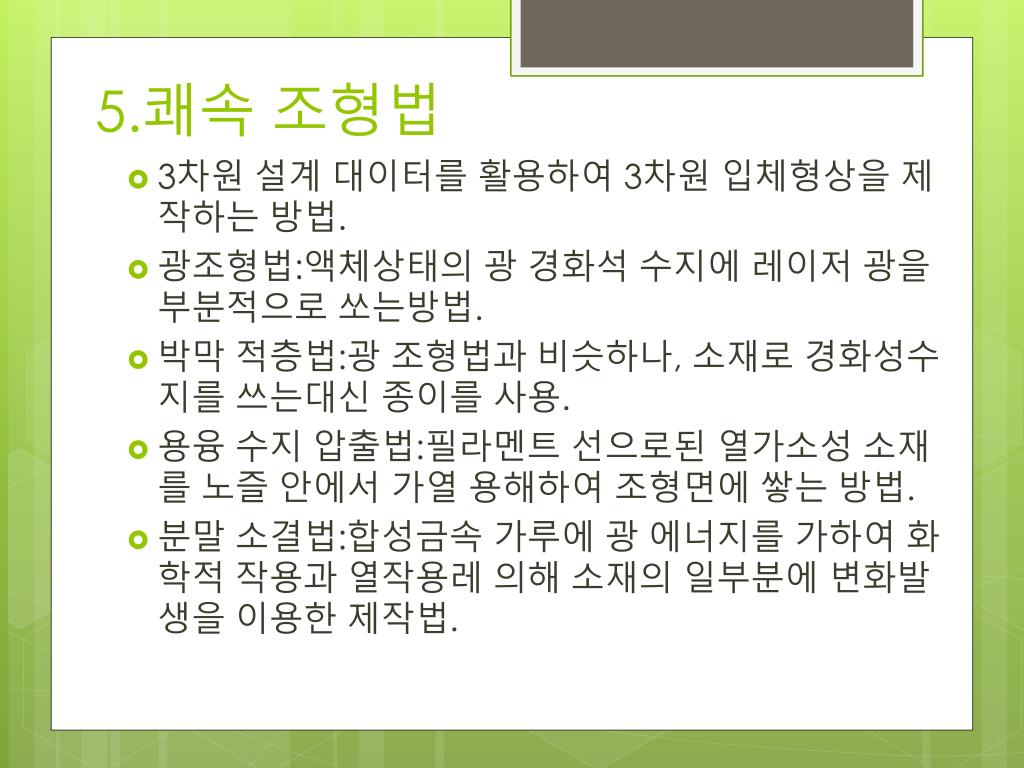

  18. 5.쾌속 조형법 • 3차원 설계 대이터를 활용하여 3차원 입체형상을 제작하는 방법. • 광조형법:액체상태의 광 경화석 수지에 레이저 광을 부분적으로 쏘는방법. • 박막 적층법:광 조형법과 비슷하나, 소재로 경화성수지를 쓰는대신 종이를 사용. • 용융 수지 압출법:필라멘트 선으로된 열가소성 소재를 노즐 안에서 가열 용해하여 조형면에 쌓는 방법. • 분말 소결법:합성금속 가루에 광 에너지를 가하여 화학적 작용과 열작용레 의해 소재의 일부분에 변화발생을 이용한 제작법.

  19. 감사합니다.^^
