第五章电气设备的选择

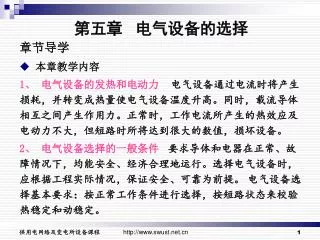

第五章电气设备的选择 • 章节导学 • 本章教学内容 • 1、电气设备的发热和电动力电气设备通过电流时将产生损耗，并转变成热量使电气设备温度升高。同时，载流导体相互之间产生作用力。正常时，工作电流所产生的热效应及电动力不大，但短路时所将达到很大的数值，损坏设备。 • 2、电气设备选择的一般条件要求导体和电器在正常、故障情况下，均能安全、经济合理地运行。选择电气设备时，应根据工程实际情况，保证安全、可靠为前提。电气设备选择基本要求：按正常工作条件进行选择，按短路状态来校验热稳定和动稳定。

3、母线、电缆和绝缘子的选择 母线的选择包括：确定母线的材料、截面形状、布置方式；选择母线的截面积；校验母线的热稳定和动稳定等。电缆的选择包括：芯线材料及型号；额定电压；截面选择；允许电压降校验；热稳定校验，电缆的动稳定不必校验。 • 4 、高低压电器的选择高压断路器、高压隔离开关、高压熔断器的性能与选择，电流、电压互感器的原理与选择。根据长期与短时发热及电动力计算的基本理论选择。 • 低压电器的选择与高压电器选择无原则上的区别。但低压电器也有自身的特点。

5、发电厂和变电所主变压器的选择 • 主变压器的型式、容量、台数选择。 • 重点：母线、电缆的选择；高压电器的选择；主变压器的选择。 • 难点：电力设备的发热和电动力的计算分析

第一节电气设备的发热和电动力 导体有电流通过时，产生发热效应和电动力效应。电气设备的发热可分为： (1) 长期发热，正常工作电流产生； (2) 短时发热，故障时由短路电流产生。发热对电气设备的影响： (1) 使绝缘材料的绝缘性能降低； (2) 使金属材料的机械强度下降； (3) 使导体接触部分的接触电阻增加。短路冲击电流产生的电动力较大，对导体和电器有破坏作用。

1、导体的短时发热过程 θ0为导体周围环境温度， θL为导体通过额定电流后的温度， θk为短路后导体的最高温度。 t0短路开始， t1短路被切除。

2、导体的最高允许温度 热稳定校验：是导体短路时的温度θk与导体短时发热允许的最高温度θk.max比较。如满足公式θk≤θk.max条件，即热稳定满足。在设备的选择与校验中，电器设备：通过计算热效应，转为比较其热效应；导体：通过计算热效应，再转为比较导线的截面。

3、短路电流热效应值Qk的计算 短路全电流中包：含周期分量Iz和非周期分量If。热效应Qk也由两部分构成： (kA2*s) 稳态短路电流周期分量的有效值[起始值] 有限容量电源供电时，该值是变化的！！短路电流的计算时间

(kA2*s) 非周期分量时间常数非周期分量早已衰减完毕（忽略不计）

4、短路时导体的电动力计算 当三相导体发生短路时，产生电动力，其中间相受力最大！

母线跨距 母线共振系数冲击电流单位(A) 两导体间的距离求母线共振系数：母线弯曲时的惯性半径（手册）一阶固有振动频率为：材料系数铜为1.14*104, 铝为1.55*104，钢为1.64*104 电动力的振动频率为50Hz和100Hz。因此，当导体的固有振动频率低于30Hz或高于160Hz时，共振系数与频率的关系曲线

在设备的选择与校验中， 电器设备：转为比较其所能承受的冲击电流大小；导体：通过计算应力，再转为比较导体允许的应力或校验其跨距。

第二节电气设备选择的一般条件 • 、按正常工作条件选择 1、额定电压要求：所选电气设备允许最高工作电压不得低于所接电网的最高运行电压（1.1倍的电网额定电压）。一般：可按照电器的额定电压UN不低于装置地点电网额定电压UNS的条件选择，即：

2、额定电流 电气设备的额定电流IN是指在额定周围环境温度下，电气设备的长期允许电流。要求： IN应不小于该回路在各种合理运行方式下的最大持续工作电流Imax，即：注： 1）Imax为发电机、调相机或变压器的额定电流的1.05倍； 2）母联断路器回路一般可取母线上最大一台发电机或变压器的Imax； 3）母线分段电抗器的Imax应为母线上最大一台发电机跳闸时，保证该段母线负荷所需的电流。

3、按当地环境条件校核 选择电器时，还考虑电器安装地点的环境条件，当气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度等环境条件超过一般电器使用条件时，应采取措施。我国目前生产的电器使用的额定环境温度：如周围环境温度高于+40℃，但不超过+60℃时，则因散热条件较差，最大连续工作电流应适当减少，设备的额定电流应进行修正。长期发热最高允许温度实际的周围环境温度

二、按短路情况校验 1、短路热稳定校验电器允许通过的热稳定电流和时间（厂家提供）满足热稳定的条件为：短路电流产生的热效应 2、动稳定校验电气设备承受短路电流机械效应的能力满足动稳定的条件为：短路冲击电流幅值及其有效值电器允许通过的动稳定电流的幅值及其有效值

三、短路电流计算条件的确定 1、容量和接线按本工程设计最终容量计算，其接线应采用可能发生最大短路电流的正常接线方式。 2、短路种类一般按三相短路验算，若其他种类短路较三相短路严重时，则应按最严重的情况验算。 3、短路点的选择选择通过电器的短路电流为最大的点为短路计算点。

1）发电机、变压器回路的断路器 应比较断路器前后短路时通过断路器的电流值，择其大者为短路计算点。 IG1<IG2＋IS 选K2点为QF1的短路计算点 2）母联断路器全部短路电流IG1＋IG2＋IS 流过QF4 选K4点为QF4的短路计算点 3)带电抗器的出线回路断路器QF5与电抗器间的连线很短，故障几率小。选电抗器后K8点为计算点。

4、短路电流计算时间tk 校验电气设备的热稳定时，所用的短路电流计算时间tk： tk=继电保护动作时间tpr+ 断路器全开断时间tab 固有分闸时间tin+ 燃弧时间ta

四、主要电气设备的选择和校验项目 负荷开关与断路器的条件相同 “*1”—表示母线型穿墙套管选择管的大小； “*2”—表示母线型穿墙套管不需要进行校验； “*3”—表示电压等级110kV及以上需要校验。

第三节母线、电缆和绝缘子的选择 一、母线的材料、截面形状、布置方式 1、母线的材料铜、铝和铝合金 2、母线的结构（形状） 1）35kV级及以下常采用硬裸母线，其截面形状：矩形、槽形和管形电流4000A及以下的用矩形母线，4000-8000A用槽型母线，8000A及以上用管形母线。 2）110kV及以上的高压配电装置，一般采用软导线。如：钢芯铝绞线、分裂导线、组合导线、扩径导线等

3、母线的布置形式 • 图5-6 矩形母线的布置方式 • (a) 三相水平布置，母线竖放； • (b)三相水平布置，母线平放； • (c)三相垂直布置，母线竖放。

槽型母线的布置方式 • (a)三相垂直布置，缝隙在铅锤面 • （b）三相水平布置，缝隙在铅锤面 • （c）断面尺寸

二、母线截面积的选择 （1）按最大长期工作电流选择（长期发热允许电流）一般发电厂的主母线和引下线以及持续电流较小、年利用小时数较低的其他回路的导线(汇流母线和小于20m的短母线)，一般按最大长期工作电流选择。（2）按经济电流密度选择对于年利用小时数较大而且长度较长、负荷较大的回路的导线通常采用按经济电流密度选择。

1、按最大长期工作电流选择 为保证母线正常工作时的温度不超过允许温度，应满足：母线允许载流量通过母线的最大长期工作电流若实际周围环境温度与规定的环境温度不同时，母线的允许温度要修正：主母线各段的工作电流不同，但为了安装和维护方便，通常母线全长都选择同一截面积，故应按各种运行方式下有可能流过最大电流的一段来选择。

2、按经济电流密度选择 导体的年计算费用包括：电能损耗、维护管理费、线路投资、有色金属消耗量。经济截面：能使导体年计算费用最小的截面积。导体单位经济面积通过的电流称为经济电流密度（J）

按经济电流密度计算经济截面积Se： 通过母线的最大长期工作电流根据计算出来的Se查母线规格表选择接近Se的标准截面积。另外，按经济电流密度选择的母线截面还要按最大长期工作电流进行校验！！

三、母线的热稳定校验 设在导体短路时最高温度θk，刚好等于材料短路时最高允许温度，则短路时满足热稳定要求的导体最小截面积：或者导体的集肤效应系数，与其截面形状有关（可查设计手册）导体材料的热稳定系数实际选择的母线截面积S≥Smin，母线就能满足热稳定的要求。

四、硬母线的动稳定校验（软母线不要求） 1、单条矩形母线单位长度L的应力计算母线共振系数冲击电流单位(A) 两导体间的距离母线受到的最大弯矩M ：母线受到的最大相间应力：（5-38） W：母线对垂直于作用力方向轴的截面系数（也称抗弯矩）

满足动稳定要求条件如下： 母线材料的允许应力硬铝为70×106Pa, 硬铜为140×106Pa 如不满足要求时，需要采用一定的措施：如限制短路电流；变更母线放置方式以加大截面系数；增大母线相间距离；减小绝缘子间的跨距L或增大母线截面积等。另一方法：设母线在短路时的计算应力，刚好等于材料允许应力，由此可由公式（5-38）求出短路时满足动稳定要求的绝缘子最大可能跨距：只要满足下式就满足动稳定要求：绝缘子跨距不得超过1.5~ 2.0米。一般绝缘子跨距等于配电装置间隔的宽度。

2、多条矩形母线的应力计算* 3、槽形导体应力计算* 五、电力电缆的选择电缆芯线材料及型号；额定电压；截面选择；允许电压降校验；热稳定校验，电缆的动稳定可不必校验。六、支柱绝缘子和穿墙套管的选择*

第四节高压电器的选择 一、高压断路器的性能（QF）六氟化硫断路器：是采用具有优良灭弧性能和绝缘性能的SF6气体作为灭弧介质的断路器。现大量用于110kV及以上电压等级中。真空断路器：是用真空的高介电强度来灭弧的断路器。但目前因技术因素其只作到35kV等级。

SN－10型高压少油断路器外形 ZN63A-12(VS1)户内交流高压真空断路器

ZN28A-12系列户内交流高压真空断路器 LW8-40.5型户外交流高压六氟化硫断路器

S W 3 110 G 1200 二、高压断路器的选择 1、种类和型式选择断路器的技术参数有：额定电压、额定电流、开断电流、动稳定电流和热稳定电流及相应的时间。额定电流其他标志，G改进，W防污额定电压设计序号使用环境，N户内，W户外断路器种类，Z真空，L（SF6）， S少油，D多油

2、额定电压选择 所选断路器的额定电压应大于或等于安装处电网的额定电压： UN≥UNS 3、额定电流选择 IN≥Igmax 4、开断电流校验额定开断电流INoff，不应小于实际开断瞬间的短路电流周期分量Izt。 INoff≥Izt或近似INoff≥I ″ 5、热稳定校验 6、动稳定校验

三、高压隔离开关的性能 隔离开关没有灭弧装置。它既不能断开正常负荷电流，更不能断开短路电流，否则此时产生的电弧不能熄灭，甚至造成飞弧，会伤及设备并且严重危及人身安全。隔离开关的用途：（1）隔离电压（2）倒闸操作（3）分、合小电流可分、合避雷器、电压互感器和空载母线；分、合励磁电流不超过2A的空载变压器；关合电容电流不超过5A的空载线路。

G W 7 330 D 1500 四、高压隔离开关的选择（QS） 1、种类和型式选择技术参数有：额定电压、额定电流、动稳定电流和热稳定电流及相应的时间。额定电流其他标志，G改进，D带接地刀闸额定电压设计序号使用环境，N户内，W户外隔离开关标志

GN8型高压隔离开关

2、额定电压选择 UN≥UNS 3、额定电流选择 IN≥Igmax 4、热稳定校验 5、动稳定校验

高压隔离开关的选择（FU） 熔断器是最简单的保护电器，用来保护电气设备免受过载和短路电流的损害。高压熔断器按额定电压、额定电流、开断电流和选择性等项来选择和校验。

系统 G1

由选择结果表可见各项条件均能满足，故所选断路器SN10-10/2000合格。

五、电流互感器的原理与选择（TA） (一)电流互感器的原理 1、作用: 1) 将一次系统各回路大电流变为二次侧的5A或1A、0.5A以下的小电流，以便于测量仪表及继电器的小型化、标准化； 2）将一次系统与二次系统在电气方面隔离，同时互感器二次侧须有一点可靠接地，保证二次设备及运行人员的安全。 3）使二次系统（测量和保护装置）脱离一次系统成为独立的系统。 2、工作状态电流互感器是一种特殊的变压器，正常工作时，因为负载阻抗值很小，在接近短路状态运行，因而成为变流器。
