  1. 第十七章 位 移 法

  2. 第十七章 位移法 本章学习目标： 了解位移法的基本概念，学会确定位移法的基本未知量； 掌握位移法典型方程与直接列平衡方程中的一种方法； 掌握梁、刚架的内力计算，会有弯矩图绘制剪力图，有剪力图会轴力图； 会利用对称性进行简化计算。

  3. 17.1 位移法的基本思路 17.2 基本结构与基本未知量 17.3 等截面直杆的转角位移方程 17.4 位移法典型方程及其应用 17.5直接利用平衡条件建立位移法方程 第十七章 位移法

  4. 力法 位移法 第十七章 位移法 求解超静定结构的两种最基本的方法 力法适用性广泛，解题灵活性较大。（可选用各种各样的基本结构）。 位移法在解题上比较规范，具有通用性，因而计算机易于实现。 位移法可分为：手算——位移法 电算——矩阵位移法

  5. 第十七章 位移法 力法与位移法最基本的区别：基本未知量不同 力 法：以多余未知力基本未知量 位移法：以某些结点位移基本未知量

  6. B FP C B B EI1 EI2 h A l 17.1 位移法的基本思路 17.1 位移法的基本思路 在忽略杆轴向变形和剪切变形的条件下，结点B只发生角位移B 。 由于结点B是一刚结点，故汇交于结点B的两杆的杆端在变形后将发生与结点相同的角位移。 位移法计算时就是以这样的结点角位移作为基本未知量的。

  7. FP C C A B B A 17.1 位移法的基本思路 首先，附加一个约束使结点B不能转动，此时结构变为两个单跨超静定梁。称为位移法的基本结构。 在荷载作用下，可用力法求得两根杆的弯矩图。 由于附加约束阻止结点B的转动，故在附加约束上会产生一个约束力矩

  8. B C B B A 17.1 位移法的基本思路 然后，为了使变形符合原来的实际情况，必须转动附加约束以恢复B。两个单跨超静梁在B端有角位移时的弯矩图，同样可由力法求得。此时在附加约束上产生约束力矩

  9. FP B C B B A 17.1 位移法的基本思路 求基本未知量,可分两步完成： 1）在可动结点上附加约束，限制其位移，在荷载作用下，附加约束上产生附加约束力； 附加 刚臂 2）转动附加约束使结点产生角位移B，使结构发生与原结构一致的结点位移。

  10. 17.1 位移法的基本思路 经过上述两个步骤，附加约束上产生约束力矩应为F11和F1P之和。由于结构无论是变形，还是受力都应与原结构保持一致，而原结构在B处无附加约束，亦无约束力矩，故有 F11+F1P＝0 位移法典型方程 解方程可得出B。

  11. FP B C C B B B A A 图22-1c 图22-1b 17.1 位移法的基本思路 将求出后B，代回图22-1c，将所得的结果再与图22-1b叠加，即得原结构（图22-1a）的解。

  12. 17.1 位移法的基本思路 位移法是以结点位移作为基本未知量，通过增加约束的方法，将原结构拆成若干个单跨超静定梁来逐个分析，再组合成整体，利用力和力矩的平衡方程求解未知量的。

  13. 17.2 位移法的基本结构和基本未知量 17.2 位移法基本结构和基本未知量 17.2.1 位移法的基本结构 位移法的基本结构是通过增加约束使原结构成为若干个单跨超静定梁而得到的。 作用是使结点不能转动 附加刚臂—— 限制结点移动 附加链杆——

  14. 17.2 位移法的基本结构和基本未知量 练习 位移法的基本结构是通过附加刚臂和附加链杆得到的，其中附加刚臂的数目等于原结构中结点角位移的数目，附加链杆的数目则等于原结构独立线位移的数目。

  15. 17.2 位移法的基本结构与基本未知量 17.2.2 位移法的基本未知量 位移法的基本未知量为结点角位移和独立结点线位移。 1. 结点角位移 刚结点的数目=结点角位移数目。 2个结点角位移

  16. 1    2   D C C D A B 17.2 位移法的基本结构和基本未知量 2、结构独立线位移： 假设： （1）忽略各杆轴向变形； （2）弯曲变形后的曲线长度与弦线长度相等。 上面两个假设导致杆件变形后两个端点距离保持不变，即杆长保持不变。

  17. 17.2 位移法的基本结构和基本未知量 结点线位移数确定方法 将结构中所有刚结点和固定支座用铰结点和铰支座代替，分析新体系的几何组成性质，若为几何可变体系，则通过增加支座链杆使其变为无多余约束的几何不变体系，所增加的链杆数即为原结构位移法计算时的结点线位移数。 1 3

  18. E I l E I MAB MBA FQBA FQAB 17.3 等截面直杆的转角位移方程 17.3 等截面直杆的转角位移方程 17.3.1 杆端位移和杆端力的正负号规定 ★杆端力的正负规定 杆端弯矩对杆端以顺时针为正 ; 对结点以逆时针为正。 杆端剪力的正向同前。 ★杆端位移的正负规定 杆端转角A、B ，弦转角β＝Δ/l都以顺时针为正。 Δ——杆两端相对线位移。

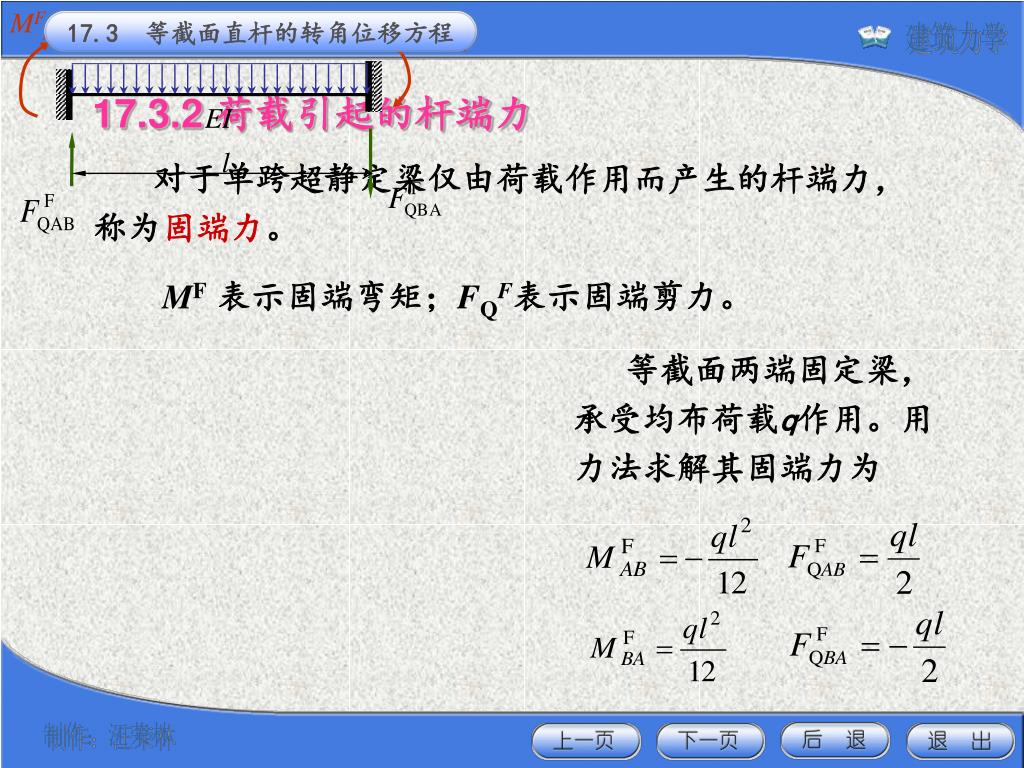

  19. MFAB MFBA q EI 17.3 等截面直杆的转角位移方程 17.3.2 荷载引起的杆端力 l 对于单跨超静定梁仅由荷载作用而产生的杆端力，称为固端力。 MF 表示固端弯矩；FQF表示固端剪力。 等截面两端固定梁，承受均布荷载q作用。用力法求解其固端力为

  20. 表17-1 等截面单跨超静定梁的载常数 2 17.3 等截面直杆的转角位移方程 由于固端力是只与荷载形式有关的常数，所以称为载常数。表22-1列出了常见超静定梁的载常数。

  21. B=1 称为线刚度。 l EI ， A B ， 17.3 等截面直杆的转角位移方程 17.3.3 杆端位移引起的杆端力 等截面两端固定梁，固定端A发生单位角位移，抗弯刚度EI，用力法求其杆端力为 由单位位移引起的杆端力是只与梁的几何尺寸和材料性质有关的常数，所以称为形常数。

  22. A =1 =1 =1 B MAB MBA FQAB= FQBA 单跨超静定梁简图 1 1 B B B A A A A B 4i 2i 3i 0 0 i －i 0 17.3 等截面直杆的转角位移方程 表17-2 等截面单跨超静定梁的形常数

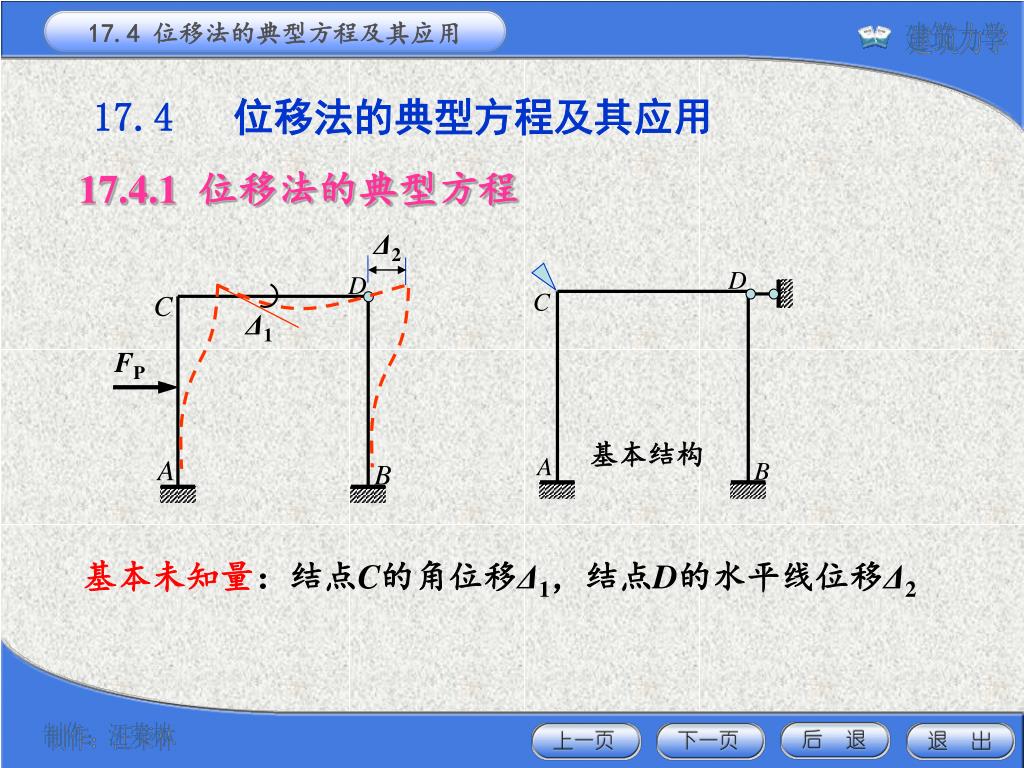

  23. Δ2 D D C C  FP Δ1 A A B B 17.4 位移法的典型方程及其应用 17.4 　位移法的典型方程及其应用 17.4.1 位移法的典型方程 基本结构 基本未知量：结点C的角位移Δ1，结点D的水平线位移Δ2

  24. Δ2 Δ1 Δ2 D D C C  FP FP Δ1 基本体系 A A B B 17.4 位移法的典型方程及其应用 使基本结构承受与原结构相同的荷载，并使结点C处的附加刚臂转动Δ1，而结点D处附加链杆发生水平线位移Δ2，如图示，称为位移法的基本体系。 为了保证基本体系的受力和变形情况与原结构完全相同，基本体系上附加约束的约束反力F1和F2应为零。

  25. k21 Δ2 F2P k22 Δ1 F1P k11 k12 D D C C D FP C A B A A B B 17.4 位移法的典型方程及其应用 根据叠加原理，把基本体系中的总约束反力F1和F2分解成几种情况分别计算： =1 =1 MP图

  26. 17.4 位移法的典型方程及其应用 位移法基本方程 从方程中即可求出基本未知量Δ1和Δ2。 对于具有n个基本未知量的结构，可得位移法基本方程如下： 位移法的典型方程 。

  27. kij 引起反力的原因 产生反力的地方 17.4 位移法的典型方程及其应用 主系数： ＞0 副系数： kij ＝0 ＜0 ＞0 自由项： FiP ＝0 ＜0 kii ——基本结构上，由于单位结点位移Δi＝1的作用，引起第i个约束上的约束反力 kij——基本结构上，由于单位结点位移Δj＝1的作用，引起第i个约束上的约束反力 反力互等定理： kij＝kji FiP——基本结构上，由于荷载作用，引起第i个约束上的约束反力

  28. 17.4 位移法的典型方程及其应用 为了求得典型方程中的系数和自由项，分别绘出基本结构中由于单位位移引起的单位弯矩图M1、M2和由于外荷载引起的MP图。 ★ 附加刚臂上的约束力矩，可取利用结点力矩平衡的条件求出； ★ 附加链杆上的约束力,可利用结构部分平衡（一般取横梁部分沿附加链杆方位的投影平衡）的条件求出。 系数和自由项确定后，代入典型方程就可解出基本未知量。最后弯矩图可按下式作出

  29. 17.4 位移法的典型方程及其应用 用位移法计算的步骤为： 1、加入附加约束，阻止结点的转动和移动，得到一组以单跨超静定梁为组合体的基本结构。 2、建立位移法典型方程。 3、绘出基本结构的各单位弯矩图和荷载弯矩图，由平衡条件求出各系数和自由项。 4、解方程，求出基本未知量。 5、用叠加法画弯矩图。 6、根据弯矩图画剪力图，根据剪力图绘轴力图。

  30. 基本未知量：所有刚结点的转角。 基本结构：在所有刚结点上加附加刚臂。　 17.4 位移法的典型方程及其应用 17.4.2 计算实例 1. 连续梁和无侧移刚架 无侧移刚架是指刚架的各结点无结点线位移。

  31. 16kN 3m 2kN/m 3m 6m 16kN Δ1 2kN/m C A B i i C A B 17.4 位移法的典型方程及其应用 例17-1 用位移法计算图示连续梁，并作弯矩图。 解 （1）选取基本体系。 （2）建立位移法典型方程。

  32. 18 F1P k11 18 3i 4i 6 6 4i Δ1=1 6 C A B 3i C A B 2i 17.4 位移法的典型方程及其应用 （3）求系数和自由项。 MP图（kN.m） （4）求基本未知量。

  33. 18 4i 6 Δ1=1 24 9 6 C A B 2.57 3i C A B 2i MP图（kN.m） 17.4 位移法的典型方程及其应用 (5) 作弯矩图 12.86 根据杆端弯矩的正负号规定，确定杆端弯矩方向及杆的受拉边。将杆两端弯矩连成虚线，再叠加相应简支梁的弯矩，即得整个连续梁的弯矩图。

  34. 17.4 位移法的典型方程及其应用 例17-2 用位移法作图示刚架的内力图。各杆EI＝常数。 解 （1）选取基本体系。 （2）建立位移法典型方程。

  35. 17.4 位移法的典型方程及其应用 （3）求系数和自由项。 （4）求基本未知量。

  36. 17.4 位移法的典型方程及其应用 (5) 作弯矩图

  37. 17.4 位移法的典型方程及其应用 取杆件为隔离体，根据力矩平衡方程，由杆端弯矩求杆端剪力。 根据弯矩图作剪力图 取杆件AB为隔离体，其受力图如示，

  38. 17.4 位移法的典型方程及其应用 取结点为隔离体，利用投影平衡方程，由杆端剪力求杆端轴力。 根据剪力图作轴力图 取结点B为隔离体，其受力图如示。 BC杆段是悬臂梁段且荷载与杆轴相垂直，因此该段各截面轴力相等，且等于零，即FNBC＝ 0。 FNBA ＝ 7.5kN

  39. 基本未知量：刚结点的转角和独立结点线位移 基本结构：在结点上加附加刚臂和附加链杆 17.4 位移法的典型方程及其应用 2. 有侧移刚架 有侧移刚架一般是指既有结点角位移，又有结点线位移的刚架。

  40. 17.4 位移法的典型方程及其应用 例17-4 用位移法作图示刚架的内力图。 解 （1）选取基本体系。 （2）建立位移法典型方程。

  41. k22 15 0.1875i 17.4 位移法的典型方程及其应用 （3）求系数和自由项。 k11＝4i +6 i＝10 i k12＝ k21＝ -1.5 i

  42. 18.94 18.94 25.26 30.79 17.4 位移法的典型方程及其应用 （4）求基本未知量。 (5) 作弯矩图

  43. 17.4 位移法的典型方程及其应用 超静定结构计算的总原则: 欲求超静定结构先取一个基本体系,然后让基本体系在受力方面和变形方面与原结构完全一样。 力法的特点 基本未知量——多余未知力； 基本体系——静定结构； 基本方程——位移条件 位移法的特点 基本未知量—— 基本体系—— 基本方程—— 独立结点位移 一组单跨超静定梁 ？ 平衡条件 适用范围 力法：超静定次数较少的结构。 位移法：结点位移较少的结构。

  44. 17.5 直接利用平衡条件建立位移法方程 17.5 直接利用平衡条件建立位移法方程 直接平衡法：根据节点的和截面的平衡条件建立位移法方程 • 求解超静定结构的一般步骤如下： • 1. 确定基本未知量； • 2. 将结构拆成超静定(或个别静定)的单杆； • 3. 查表13 .1，列出各杆端转角位移方程。 • 根据平衡条件建立平衡方程 • （一般对有转角位移的刚结点取力矩平衡方程，有结点线位移时，则考虑线位移方向的静力平衡方程）。 • 5. 解出未知量，求出杆端内力。 • 6. 作出内力图。

  45. 17.5 直接利用平衡条件建立位移法方程 例17.7 用位移法作连续梁的弯矩图，已知各杆刚度EI为常数。 解1. 确定基本未知量。连续梁只有一个刚节点B， • 将连续梁拆成两个单杆梁，

  46. 17.5 直接利用平衡条件建立位移法方程 3. 写出转角位移方程（两杆的线刚度相等）：

  47. （负号说明 逆时针转） 17.5 直接利用平衡条件建立位移法方程 4. 考虑刚节点B的力矩平衡，

  48. 17.5 直接利用平衡条件建立位移法方程 • 代回转角位移方程，求出各杆的杆端弯矩： • 根据杆端弯矩求出杆端剪力， • 并作出弯矩图、剪力图。

  49. 17.5 直接利用平衡条件建立位移法方程 弯矩图 剪力图

  50. 17.5 直接利用平衡条件建立位移法方程 例17.8 用位移法计算图示超静定刚架，并作出此刚架的内力图。 解1. 确定基本未知量此刚架有B、C两个刚节点，所以有两个转角位移，分别记作 各杆的线刚度均相等 2. 将刚架拆成单杆
