事前規劃 • 事先規劃絕對比事後補救來得容易 對於無線區域網路 妥善的規劃可以減少不必要的浪費 尤其是安裝 修改網路的成本 甚至減少日後維護與調整的時間與金錢損耗 更能增進你無限網路的使用效率與涵蓋率 • 規劃無線網路 您必須先釐清整個專案目的 需求及規劃 可用資源 環境與經費限制 並且評估整個專案的風險 接者排定需要多少經費與人力於該專案 尤其是將整個計畫的時間表測制定出來 制為重要 一切分析的過程都須謹慎 儘管專家管理不是三言兩語可以到近的 但事先評估的工作卻對整個決策扮演關鍵的角色
WHO(使用對象) • 要興建無線區域網路 首先要搞清楚使用對象是誰 他們平時傳送的資料是何種性質? • IP 網路上傳送的是語音? 即時影像多媒體?還是普通的文字資料夾或電子郵件?民營還是公家單位?他們是一毛不拔的封閉思想網路用戶? 還是崇尚最新科技 不在乎投資成本的(追新族)?這對於應該購買何種規格與品牌具有很重要的影響
Where(架設地點) • 對無線網路的設計 影響最大的事莫過於其架設地點或環境:是室內還是戶外 若是室內該建築物使用何種材料的建築?上下樓層之間的干擾與影響? • 若為戶外使用 也應該知道期望通訊距離有多少公尺或公里 附近是否有樹林 山丘或其他建築的阻隔?是否有大片水塘或湖泊造成反射?能否盡量避開干擾與障礙? • 而且最重要的是高低溫與溼度對電子裝置的影響 您必須先盤算可能遭遇的高低溫 選擇規格合乎要求的無線區域網路設備 戶外使用裝置本身應該要通過IP67或IP68等防潮耐震認證 安裝設備也得盡量避開高溫潮濕 以免影響設備運作及其壽命 若有架設地點的平面圖更理想

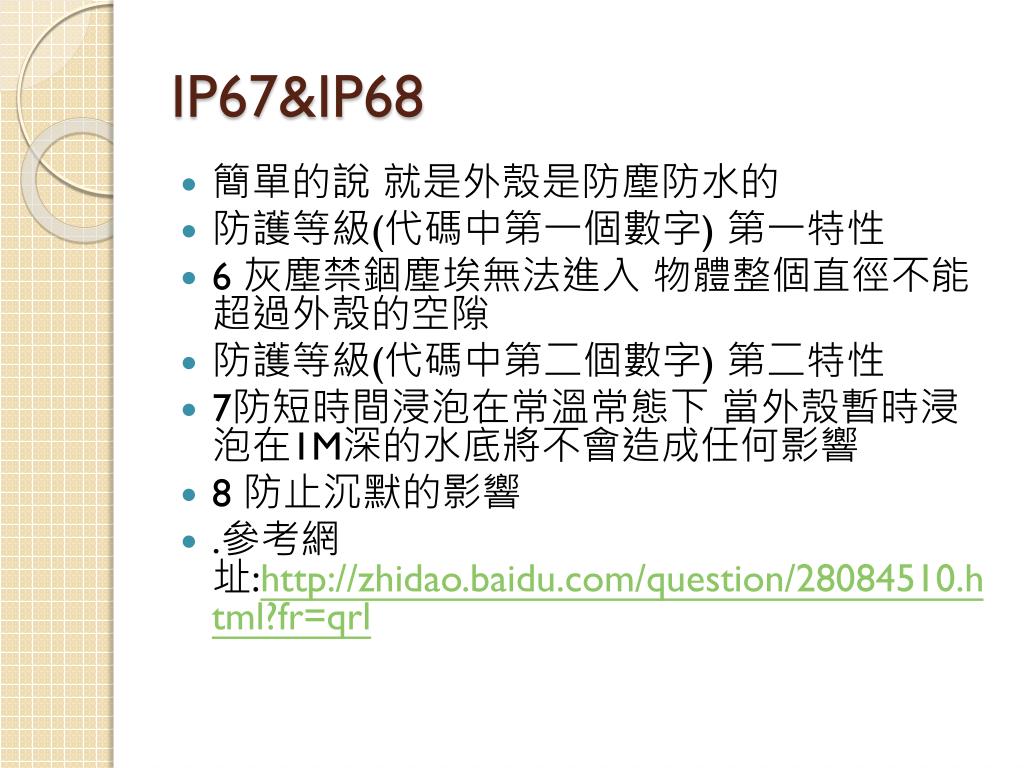

IP67&IP68 • 簡單的說 就是外殼是防塵防水的 • 防護等級(代碼中第一個數字) 第一特性 • 6 灰塵禁錮塵埃無法進入 物體整個直徑不能超過外殼的空隙 • 防護等級(代碼中第二個數字) 第二特性 • 7防短時間浸泡在常溫常態下 當外殼暫時浸泡在1M深的水底將不會造成任何影響 • 8 防止沉默的影響 • .參考網址:http://zhidao.baidu.com/question/28084510.html?fr=qrl
When(何時安裝) • 規劃專案時間表必須包括事先籌畫的時間 預留網路設計與重新設計的時間 等待設備訂購與運送的時間 以及實際安裝 測試與校正的時間 這幾個階段的所需時間與人力資源配置 都應該在專案規劃上確實 更重要的是 所有安裝測試與實地考察的時機 • 在很多地方施工 您都需要徵求各單位的配合與協助 為了不要延誤整個專案的進行 事先規劃多餘的時間乃必要的預算
WHAT(使用器材) • 我們必須事先研究該無線區域網路的應用範圍 了解預算限制後 選擇市面上最適當的產品 當我們心有所屬要什麼產品 例如具有11Mbps以上 備援功能(Buck AP/Hot Standby)或是負荷平衡(Load Balancing) 等諸多規格 給它們最好的產品 您日後也睡的比較安心 畢竟他們可能多花的錢可換來極專業的售後服務 對某些人而言也許是非常值得的 但對於某些使用者或系統管理者而言 可能越簡單方便 經濟實惠的方案越受青睞

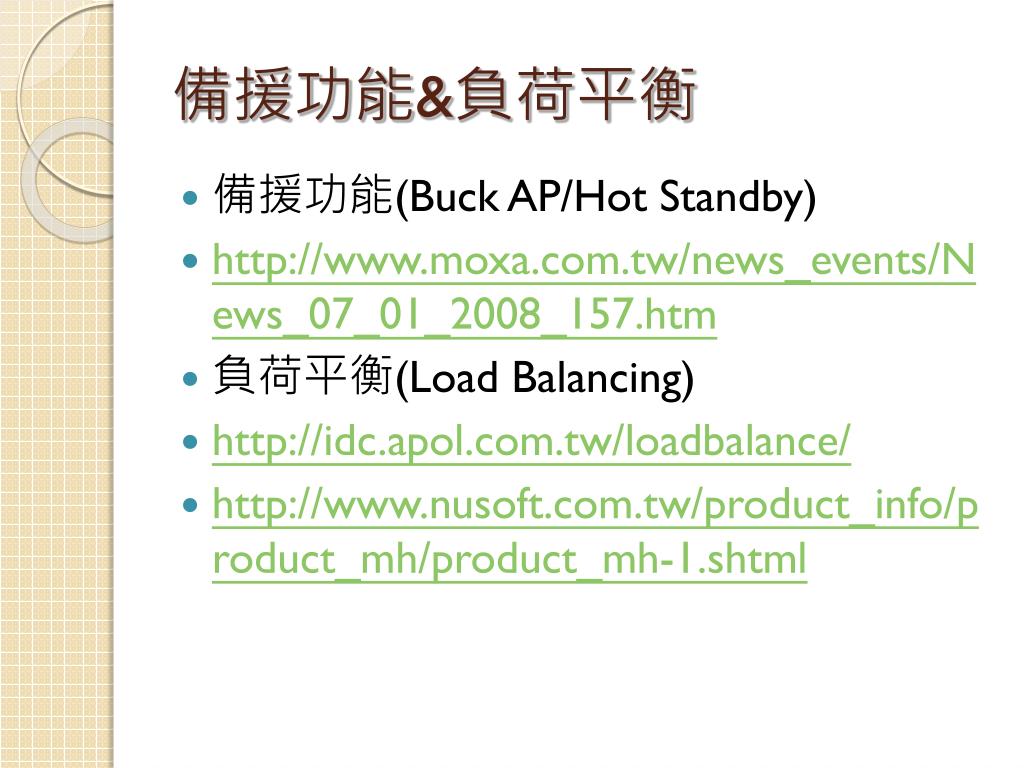

備援功能&負荷平衡 • 備援功能(Buck AP/Hot Standby) • http://www.moxa.com.tw/news_events/News_07_01_2008_157.htm • 負荷平衡(Load Balancing) • http://idc.apol.com.tw/loadbalance/ • http://www.nusoft.com.tw/product_info/product_mh/product_mh-1.shtml

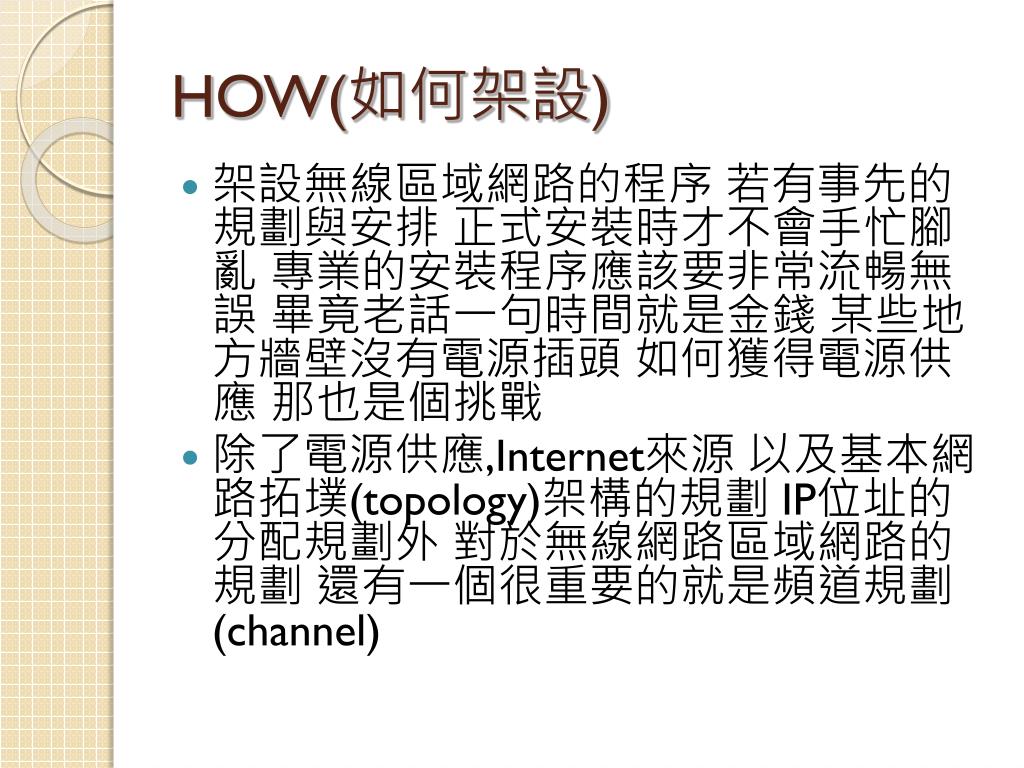

HOW(如何架設) • 架設無線區域網路的程序 若有事先的規劃與安排 正式安裝時才不會手忙腳亂 專業的安裝程序應該要非常流暢無誤 畢竟老話一句時間就是金錢 某些地方牆壁沒有電源插頭 如何獲得電源供應 那也是個挑戰 • 除了電源供應,Internet來源 以及基本網路拓墣(topology)架構的規劃 IP位址的分配規劃外 對於無線網路區域網路的規劃 還有一個很重要的就是頻道規劃(channel)

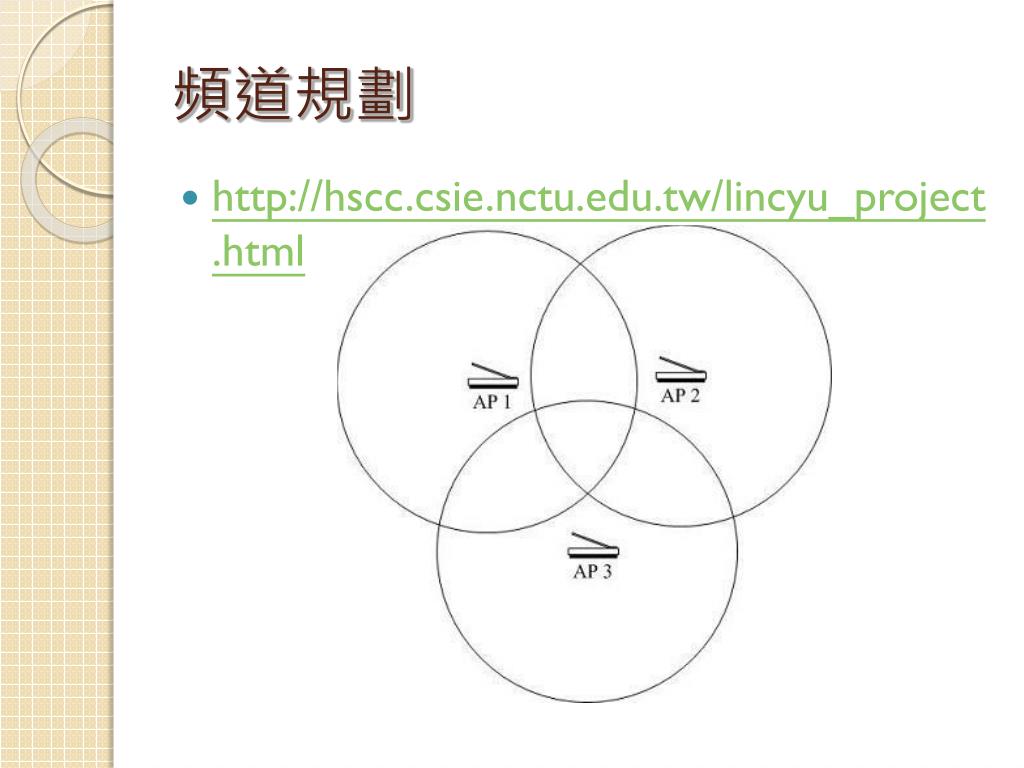

頻道規劃 • http://hscc.csie.nctu.edu.tw/lincyu_project.html
網路設計 • 在了解網路系統需求(network requirements)後 必須致力於網路設計(network design) 後方能進行網路架設(network implementation) 針對稍有規模的無線區域網路設計 又可細分為兩個部份 一個是僅對無線網路收訊涵蓋(coverage) 通訊容量(capacity) 的設計規劃 另一個是整體網路架構與拓浦的設計與配置 一般我們是以TCP/IP作為設備定址的傳輸協定 而網域的分配與子網路(subnet) 甚至虛擬區域網路VLAN(Virtual Local Area Network)的分割與設計 都是中大型商用網路不可或缺的設計考量

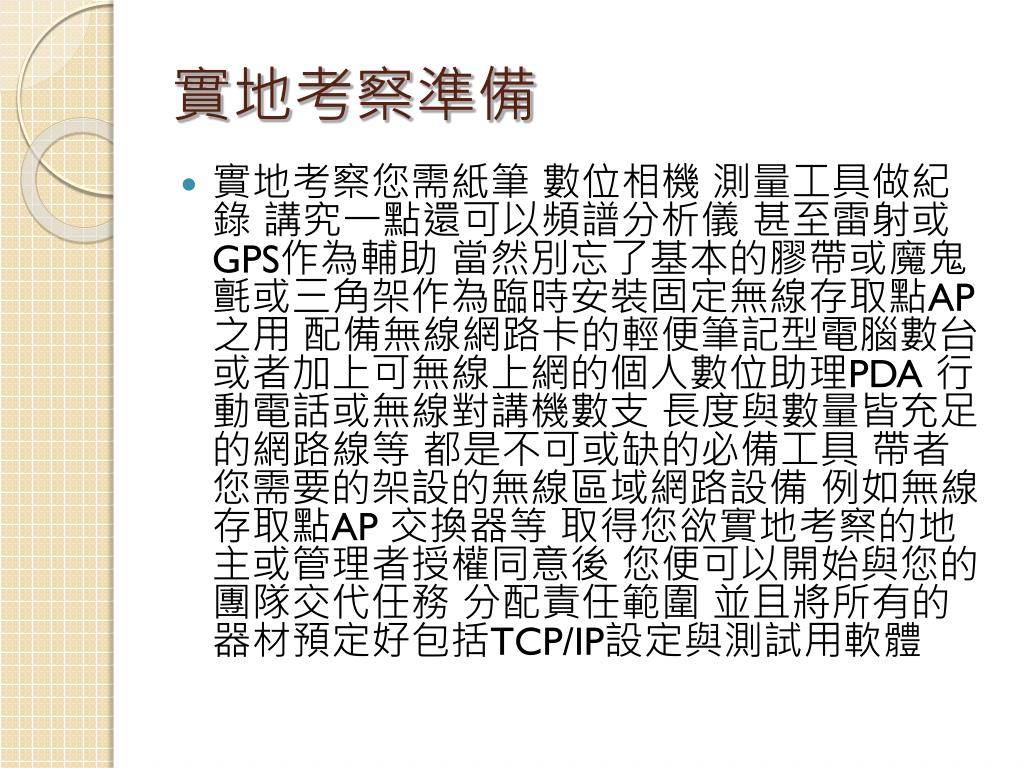

實地考察準備 • 實地考察您需紙筆 數位相機 測量工具做紀錄 講究一點還可以頻譜分析儀 甚至雷射或GPS作為輔助 當然別忘了基本的膠帶或魔鬼氈或三角架作為臨時安裝固定無線存取點AP之用 配備無線網路卡的輕便筆記型電腦數台 或者加上可無線上網的個人數位助理PDA 行動電話或無線對講機數支 長度與數量皆充足的網路線等 都是不可或缺的必備工具 帶者您需要的架設的無線區域網路設備 例如無線存取點AP 交換器等 取得您欲實地考察的地主或管理者授權同意後 您便可以開始與您的團隊交代任務 分配責任範圍 並且將所有的器材預定好包括TCP/IP設定與測試用軟體

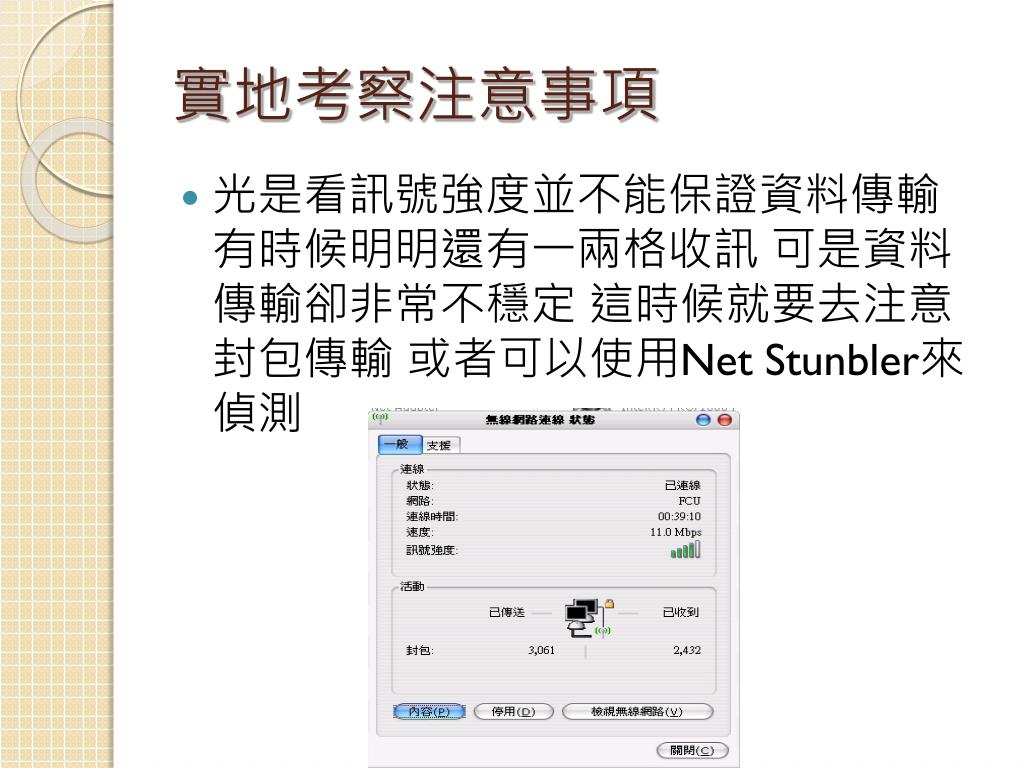

實地考察注意事項 • 光是看訊號強度並不能保證資料傳輸 有時候明明還有一兩格收訊 可是資料傳輸卻非常不穩定 這時候就要去注意封包傳輸 或者可以使用Net Stunbler來偵測
無線網路架設前估算 • 基本上電磁波的能量隨者距離增長 衰減乃是自然現象 我們稱之為(自然空間路徑衰減Free Space Path Loss) 簡稱為FSL 這種衰減和傳輸頻率與距離有相當程度的關係
常見問題與故障排除 • 不管再怎麼精細的計算 遇到實際架設和測試的時候 或多或少一定會會遇到某些先天環境或後天限制上的挑戰 也因此障礙排除成了架設無線區域網路方面 非常重要的一個環節 • 遇到這種棘手的問題 您很可能就很需要POE(Power over Ethernet)裝置的協助讓資料與電流合併後同時藉由乙太網路線傳送至AP 並且在AP接收錢把資料與電流分開導入AP
POE • Power over Ethernet，簡稱PoE，是一個可以在乙太網路中透過雙絞線來傳輸電力到裝置上的技術。透過這項技術，我們可以供電給網路電話、無線基地台、網路攝影機、集線器、電腦……等等不方便另外架設電源線的裝置。這項技術常常被跟同樣也是在同一條電纜上接收電源與資料（雖然是類比資料）的傳統電話網路（POTS）來對照。POE不需要更改乙太網路的纜線架構即可運作。

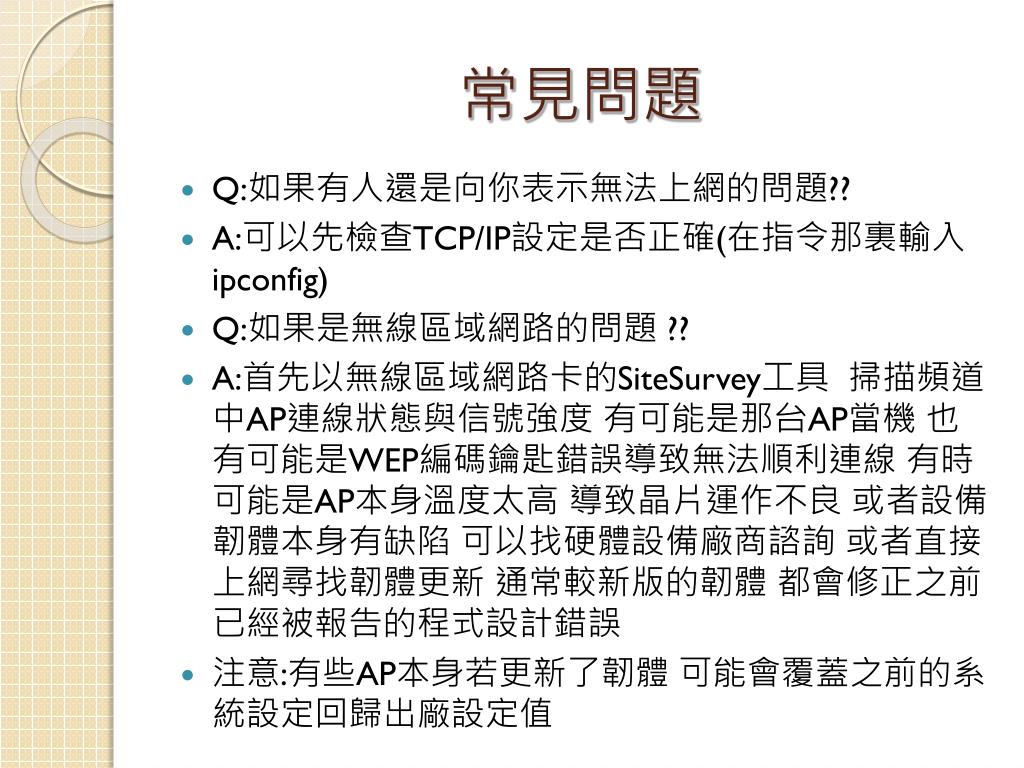

常見問題 • Q:如果有人還是向你表示無法上網的問題?? • A:可以先檢查TCP/IP設定是否正確(在指令那裏輸入ipconfig) • Q:如果是無線區域網路的問題 ?? • A:首先以無線區域網路卡的SiteSurvey工具 掃描頻道中AP連線狀態與信號強度 有可能是那台AP當機 也有可能是WEP編碼鑰匙錯誤導致無法順利連線 有時可能是AP本身溫度太高 導致晶片運作不良 或者設備韌體本身有缺陷 可以找硬體設備廠商諮詢 或者直接上網尋找韌體更新 通常較新版的韌體 都會修正之前已經被報告的程式設計錯誤 • 注意:有些AP本身若更新了韌體 可能會覆蓋之前的系統設定回歸出廠設定值
成功案例-校園無線網際網路之規劃與建置 竇其仁 林碧華 林志鴻 謝明璋 逢甲大學資訊工程學系 逢甲大學積極推動資訊化校園，使全校師生都可在校園內各處上網。而傳統的網路佈線方式皆為有線架構，由於校園的廣大許多地方以有線的方式建置網路所花費之物力與人力成本龐大，且並非每個地方都很容易佈線上網（如警衛室、游泳池等校園週邊地點及榕榕大道等室外環境），為解決此問題，校園無線網際網路環境的建構因應而生。 • 逢甲大學校園無線網際網路的建構完成，除了在校園中可處處上網外，不僅能消除及取代佈線時所遭遇的困難，更可滿足網路移動工作者的需求，由於科技進步，筆記型電腦的功能強大且價格便宜，其輕薄短小攜帶方便，已漸漸取代桌上型電腦而成為新一代電腦工具，只要攜帶筆記型電腦及一片無線網路卡即可上網連上網際網路，到處漫遊。我們擬進一步的成立無線PC教室，只須架設基本的無線網路設備使其連上校園乙太網路，並提供無線網路卡，教室內不須佈線與提供個人電腦，不僅美觀大方更可節省學校每年採購更新個人電腦與維護的費用，學生自備筆記型電腦即可隨時至教室中使用，提供全校師生更自由方便的使用環境。

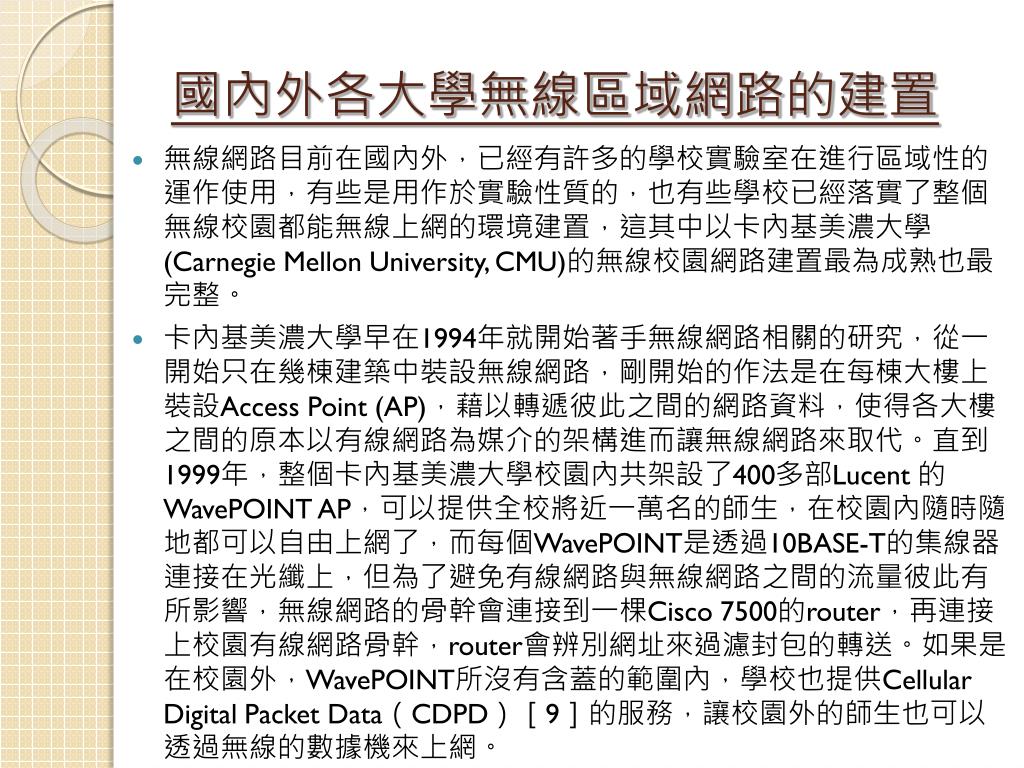

國內外各大學無線區域網路的建置 • 無線網路目前在國內外，已經有許多的學校實驗室在進行區域性的運作使用，有些是用作於實驗性質的，也有些學校已經落實了整個無線校園都能無線上網的環境建置，這其中以卡內基美濃大學(Carnegie Mellon University, CMU)的無線校園網路建置最為成熟也最完整。 • 卡內基美濃大學早在1994年就開始著手無線網路相關的研究，從一開始只在幾棟建築中裝設無線網路，剛開始的作法是在每棟大樓上裝設Access Point (AP)，藉以轉遞彼此之間的網路資料，使得各大樓之間的原本以有線網路為媒介的架構進而讓無線網路來取代。直到1999年，整個卡內基美濃大學校園內共架設了400多部Lucent 的WavePOINT AP，可以提供全校將近一萬名的師生，在校園內隨時隨地都可以自由上網了，而每個WavePOINT是透過10BASE-T的集線器連接在光纖上，但為了避免有線網路與無線網路之間的流量彼此有所影響，無線網路的骨幹會連接到一棵Cisco 7500的router，再連接上校園有線網路骨幹，router會辨別網址來過濾封包的轉送。如果是在校園外，WavePOINT所沒有含蓋的範圍內，學校也提供Cellular Digital Packet Data（CDPD）［9］的服務，讓校園外的師生也可以透過無線的數據機來上網。
而國內大學來也有很多投入無線區域網路方面的研究，像是跨大樓之間的無線橋交器連線與會議室內提架設無線的擷取站(Access Point)以供無線上網等局部性的無線網路環境，但是還沒有像CMU這種整個校園都可以處處上網的無線基礎架構的出現。 • 逢甲大學為建置無線網際網路，去年起即由資訊中心與資研所行動計算實驗室共同合作，建置一小型的無線網路環境，並商借數家無線網路產品分別測試其傳輸速率及距離等各項測試，以作為建置校園無線網際網路的參考依據。

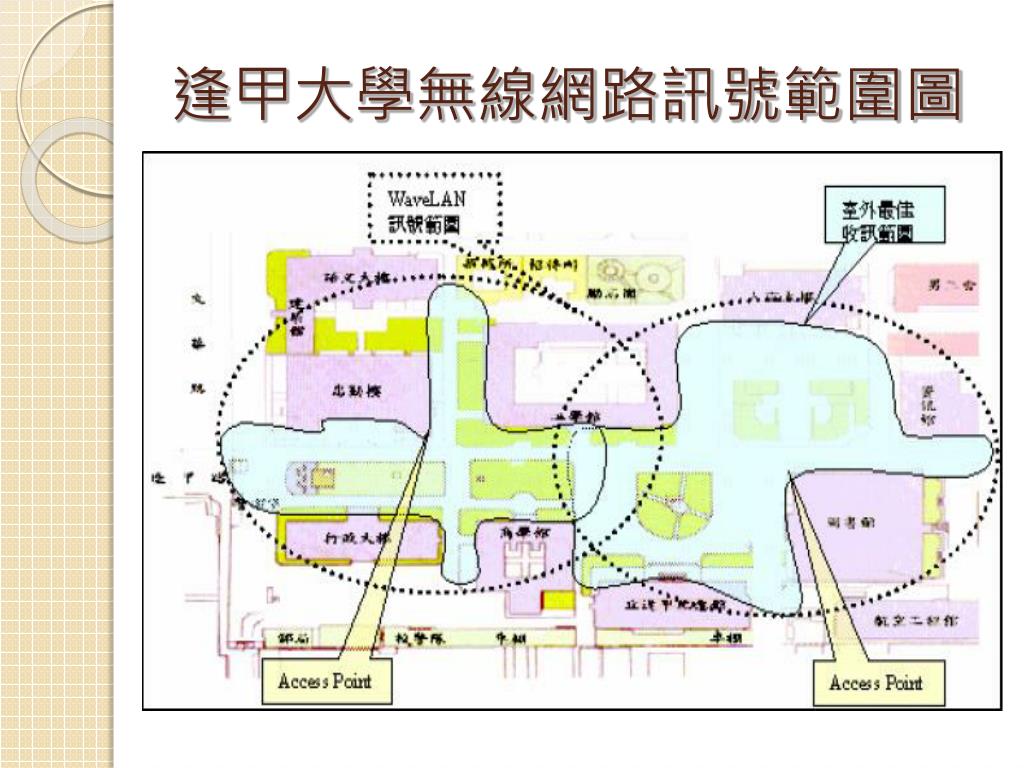

逢甲大學無線網際網路的建置與規劃 • 校園無線區域網路的建置，分為二大應用，一種為室內無線網路（Indoor Wireless LAN），包括無線簡報系統和無線網路教室，另一種為室外無線網路（Outdoor Wireless LAN），包括無線校園網路和跨大樓無線主幹網路。本校分二階段來完成全校校園無線網際網路的建置。 • 第一階段校園無線網際網路的建置，其室內無線網路建置包括會議室與警衛室上網。由於會議室經常有外賓來訪並舉行例行性的簡報會議等功用，因此我們在會議室中安裝一台Access Point（簡稱AP）無線橋接器與校園乙太網路幹線連接，使用者只要攜帶筆記型電腦並插上已準備好之無線網路卡，設定好每台電腦的IP位址，即可立即連上校園網路存取資料，如此既方便又可避免在會議室內架設集線器及網路纜線所造成的雜亂與不便。 • 學校警衛室位於校門口，除了維護校園交通與安全外，更是所有外賓詢問的對象，為確切掌握全校資訊，連上校園網路為其最有效之方法。然而其四周空礦而且距離建築大樓較遠，網路纜線的佈置既困難又不美觀，無線網際網路正可解決此問題，同樣的我們離警衛室較近的大樓架設一台AP連接校園網路，並在警衛室中之電腦插上一片無線網路卡及提供一使用IP位址，即可經由此AP連上校園網路。 • 在室外無線網路方面，包括無線校園網路與跨大樓無線主幹網路的建置。目前已於商學館一樓架設一部AP及天線，如此學生在丘逢甲紀念館廣場上僅需自備筆記型電腦並插上無線網路卡，即可連上網際網路，可漫遊的距離約200M範圍，充分顯示無線網路的方便性，適應室外環境的應用。

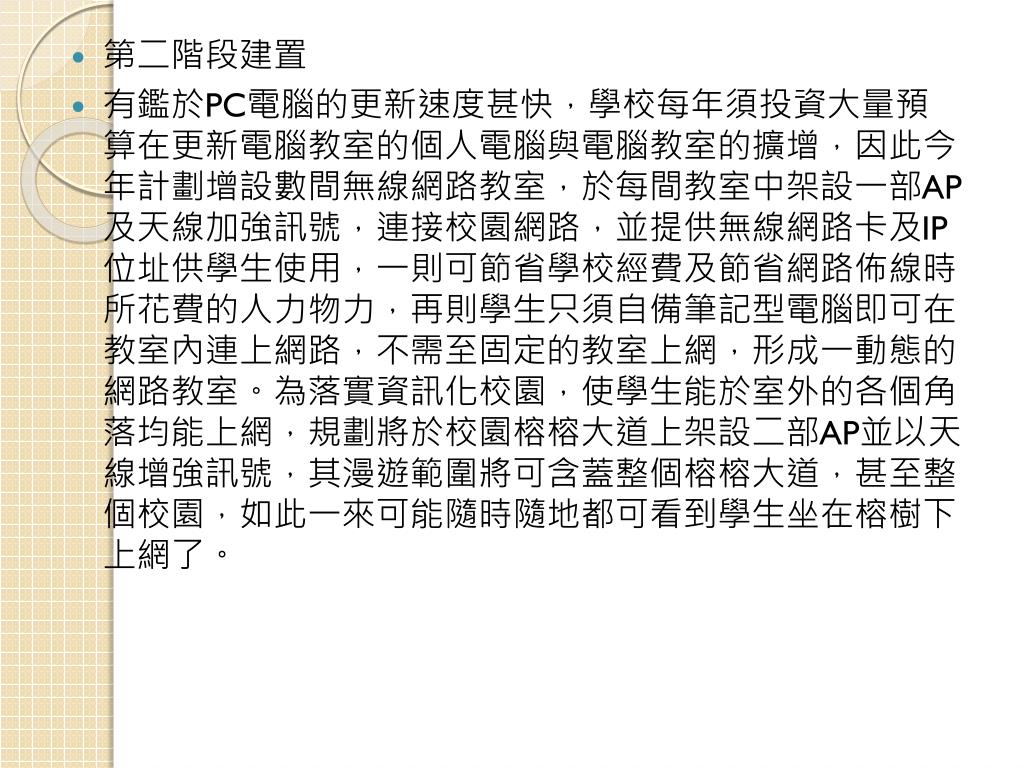

第二階段建置 • 有鑑於PC電腦的更新速度甚快，學校每年須投資大量預算在更新電腦教室的個人電腦與電腦教室的擴增，因此今年計劃增設數間無線網路教室，於每間教室中架設一部AP及天線加強訊號，連接校園網路，並提供無線網路卡及IP位址供學生使用，一則可節省學校經費及節省網路佈線時所花費的人力物力，再則學生只須自備筆記型電腦即可在教室內連上網路，不需至固定的教室上網，形成一動態的網路教室。為落實資訊化校園，使學生能於室外的各個角落均能上網，規劃將於校園榕榕大道上架設二部AP並以天線增強訊號，其漫遊範圍將可含蓋整個榕榕大道，甚至整個校園，如此一來可能隨時隨地都可看到學生坐在榕樹下上網了。
結論 • 校園無線網際網路的應用與需求日漸增加，國外許多大學也都已經建置完整的無線校園網路，而國內各大學也有很多投入無線區域網路方面的研究，本校目前也正積極研究發展中，進而逐步完成全校校園無線網際網路的建置。為維持網路的通暢與正常運作，無線網路的網管非常重要，現在雖只完成一部份管理工作，仍要繼續擴充其功能，充分發揮，使校園網路的管理更有效率。 • 無線網路的技術仍在發展中，各家廠商亦努力研發新技術及產品，雖然目前受限於網路頻寬的限制(2Mbps) ，再加上產品的價格偏高，目前尚未普及化，相信於今年底推出高速無線網路頻寬11Mbps後，將可大大改善此情形，我們將有更多的選擇上網方式，網路佈線技術的選擇亦更多，為大家帶來更大的便利。
