  1. Многофункциональный коммуникационный комплекс МПР-Э

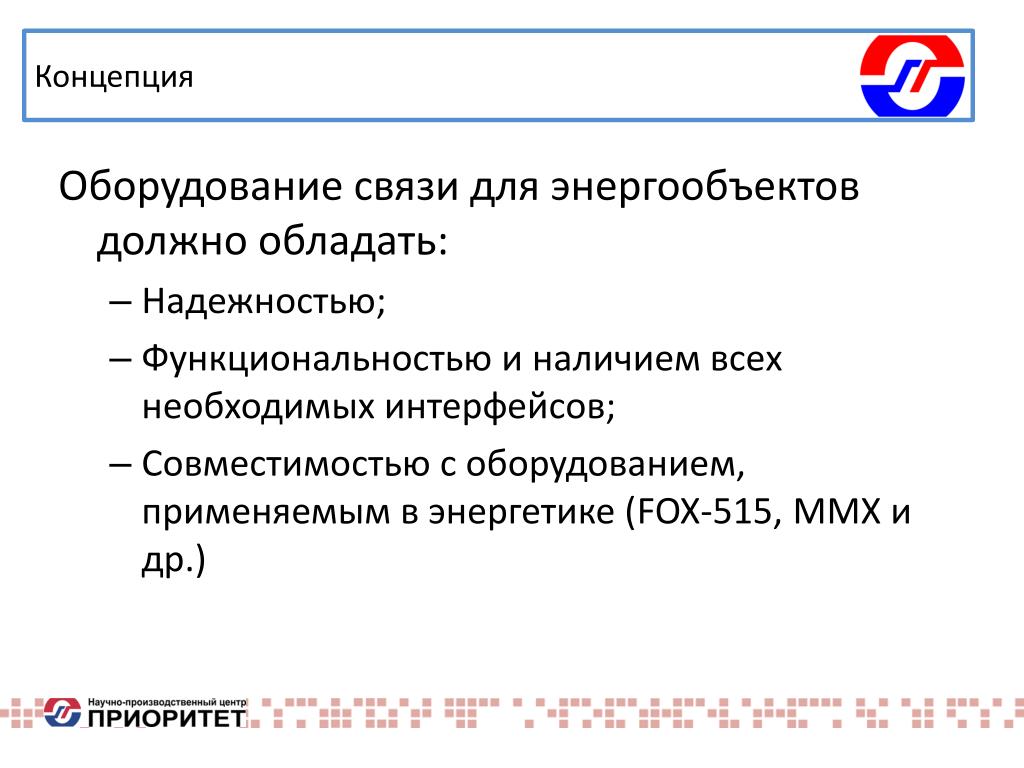

  2. Концепция Оборудование связи для энергообъектов должно обладать: • Надежностью; • Функциональностью и наличием всех необходимых интерфейсов; • Совместимостью с оборудованием, применяемым в энергетике (FOX-515, MMX и др.)

  3. Схема

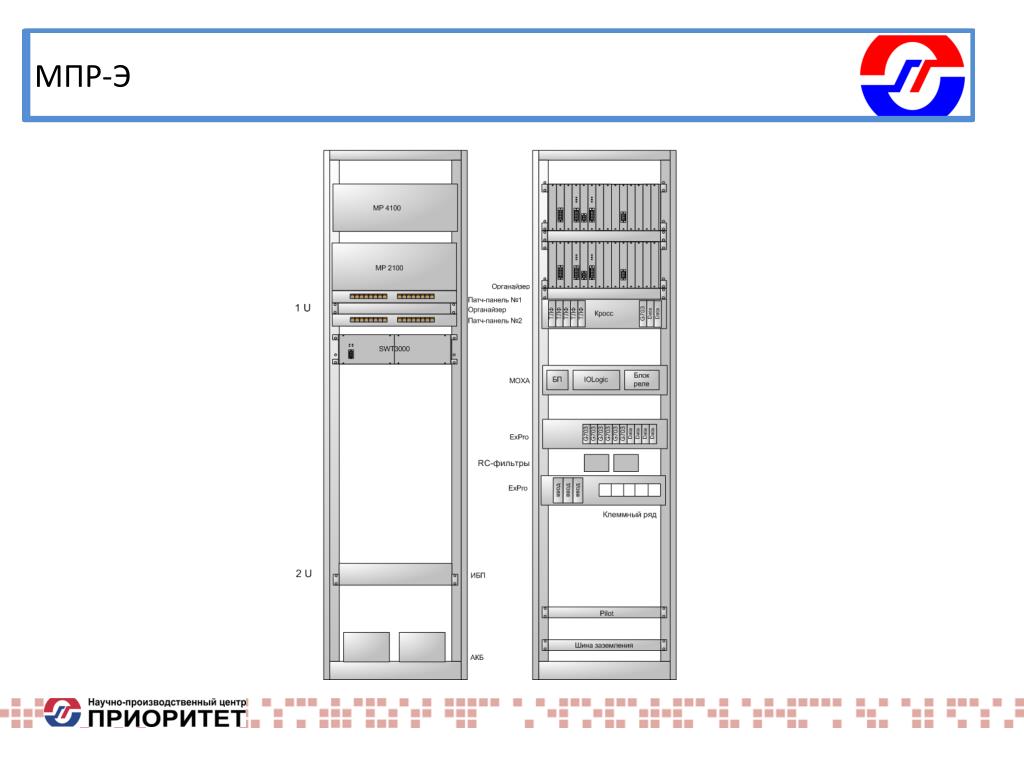

  4. МПР-Э

  5. Состав Функционально МПР-Э состоит из двух частей: • Каналообразующая аппаратура • Аппаратура для передачи сигналов РЗ и ПА Каналообразующая аппаратура может содержать следующие типы мультиплексоров МП-4100 – SDH – Коммутационная матрица 80E1 при 1 модуле управления 160E1 при 2 модулях управления МП-2100 – PDH – 12 посадочных мест Коммутационная матрица 4E1 МП-2104 – PDH – 5 посадочных мест Коммутационная матрица 2E1

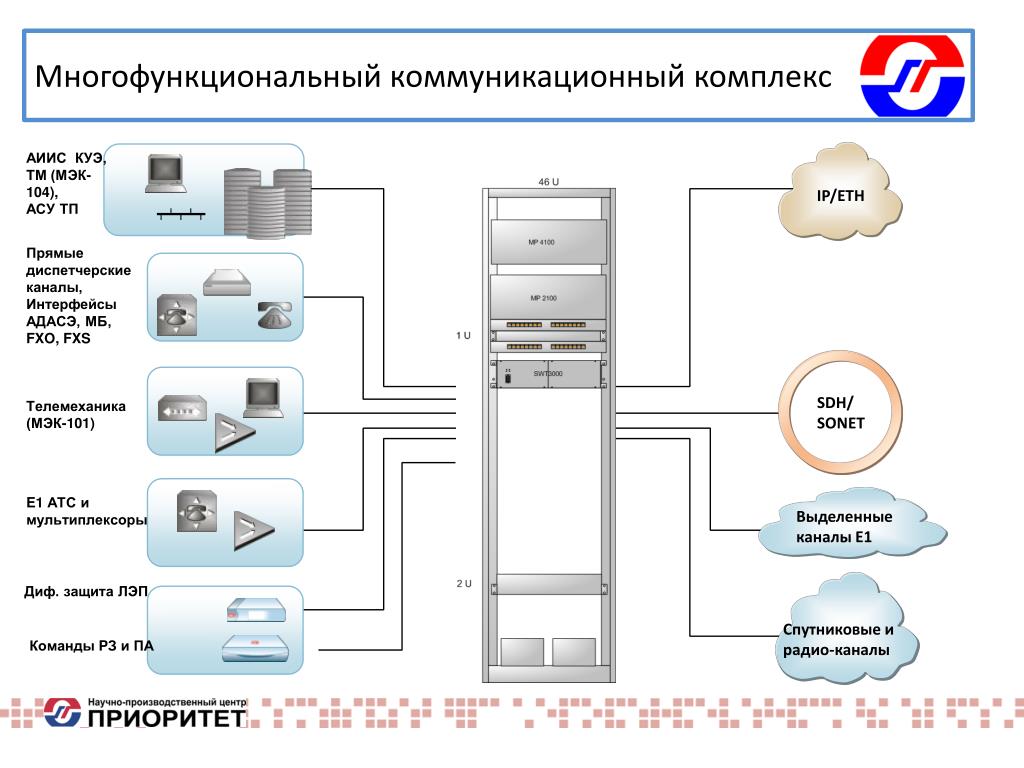

  6. Многофункциональный коммуникационный комплекс АИИС КУЭ, ТМ (МЭК-104), АСУ ТП IP/ETH Прямые диспетчерские каналы, Интерфейсы АДАСЭ, МБ, FXO, FXS Телемеханика (МЭК-101) SDH/ SONET E1 АТС и мультиплексоры Выделенные каналы E1 Диф. защита ЛЭП Спутниковые и радио-каналы Команды PЗи ПА

  7. Голос Модули для организации каналов TЧ : 1. VC-4, 8, 16/E&M/ 4WIRE Уровни передачи : -13 дБ, Уровни приема: + 4.5 дБ. 2.VC-4, 8, 16/FXO,FXS 3. VC-6/LB FXO, FXS МПР-Э TDM ETH/IP STM МБ 4-WIRE АДАСЭ Compressed Voice Модули специально разработаны для поддержки Российских стандартов на уровне каналов ТЧ для отраслевых заказчиков.

  8. Интерфейсы для Автоматизированной Системы Коммерческого Учёта Электроэнергии и АСУТП Ethernet АСУТП АИИС КУЭ МПР-Э Поддержка 4 Ethernet портовна одну плату VLAN, STP/RSTP, G.732s

  9. Телеметрия 9.6 Kbps МПР-Э Поддержка протоколов старых систем телемеханики МЭК 101 – RS-232, RS-422, RS-485до 9600 бит/c МЭК 104 – Ethernet nx64 кбит/c

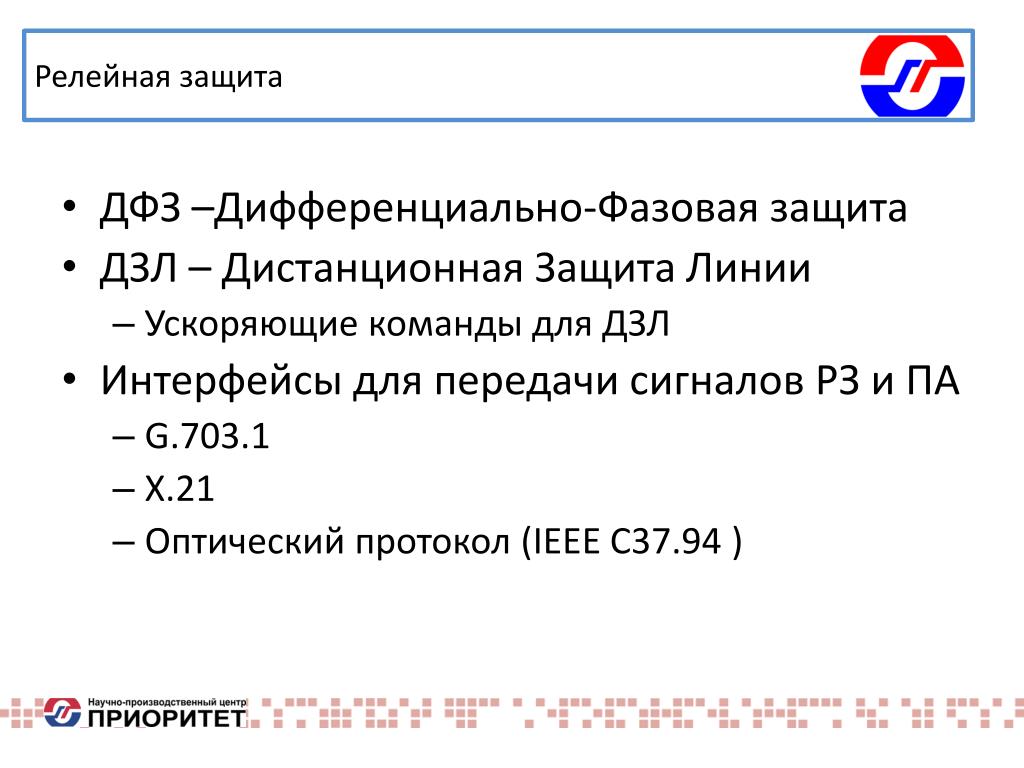

  10. Релейная защита • ДФЗ –Дифференциально-Фазовая защита • ДЗЛ – ДистанционнаяЗащита Линии • Ускоряющие команды для ДЗЛ • Интерфейсы для передачи сигналов РЗ и ПА • G.703.1 • X.21 • Оптический протокол (IEEE C37.94 )

  11. Central Control Site Substation C37.94 Compliant HSF Fiber interface Contact Transfer (Teleprotection) Unit Contact Transfer (Teleprotection) Unit C37.94 Compliant HSF Fiber interface MP MP To CentralStation Fiber 2 km Fiber 2 km Digital Network Megaplex Megaplex Contact Outputs (IEEE C37.94) (IEEE C37.94) Contact Inputs Сигналы релейной защиты и противоаварийной автоматики • IEEE C37.94 стандарт • Использование многомодового оптического кабеля

  12. Требования по ЭМС Соответствует требованиям, предъявляемым к оборудованию, устанавливаемому на энергообъектах с напряжением до 500 кВ, и соответствует ГОСТам: ГОСТ Р 51317.65-2006, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.12-99, ГОСТ Р 51317.4.13-2006, ГОСТ Р 51317.4.14-2000, ГОСТ Р 51317.4.16-2000, ГОСТ Р 51317.4.28-2000, ГОСТ Р 50649.94, ГОСТ Р 50652-95, ГОСТ Р 50746-2000, ГОСТ Р 51318.22-2006

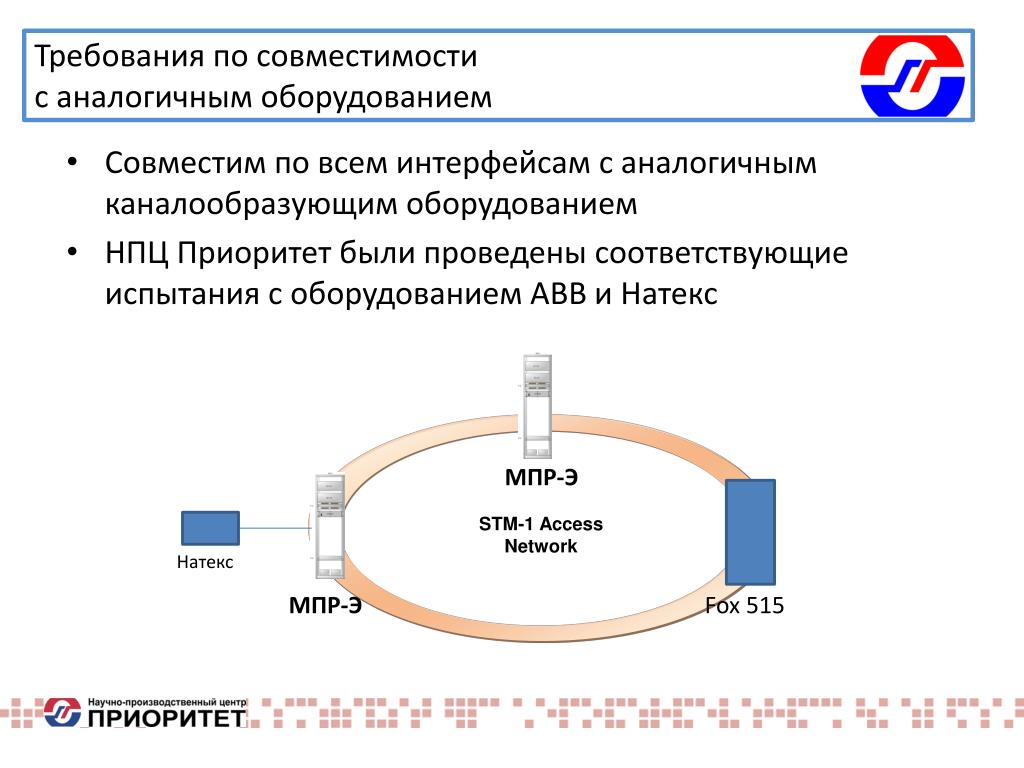

  13. Требования по совместимости с аналогичным оборудованием • Совместим по всем интерфейсам с аналогичным каналообразующим оборудованием • НПЦ Приоритет были проведены соответствующие испытанияс оборудованием ABB и Натекс МПР-Э STM-1 Access Network Натекс МПР-Э Fox 515

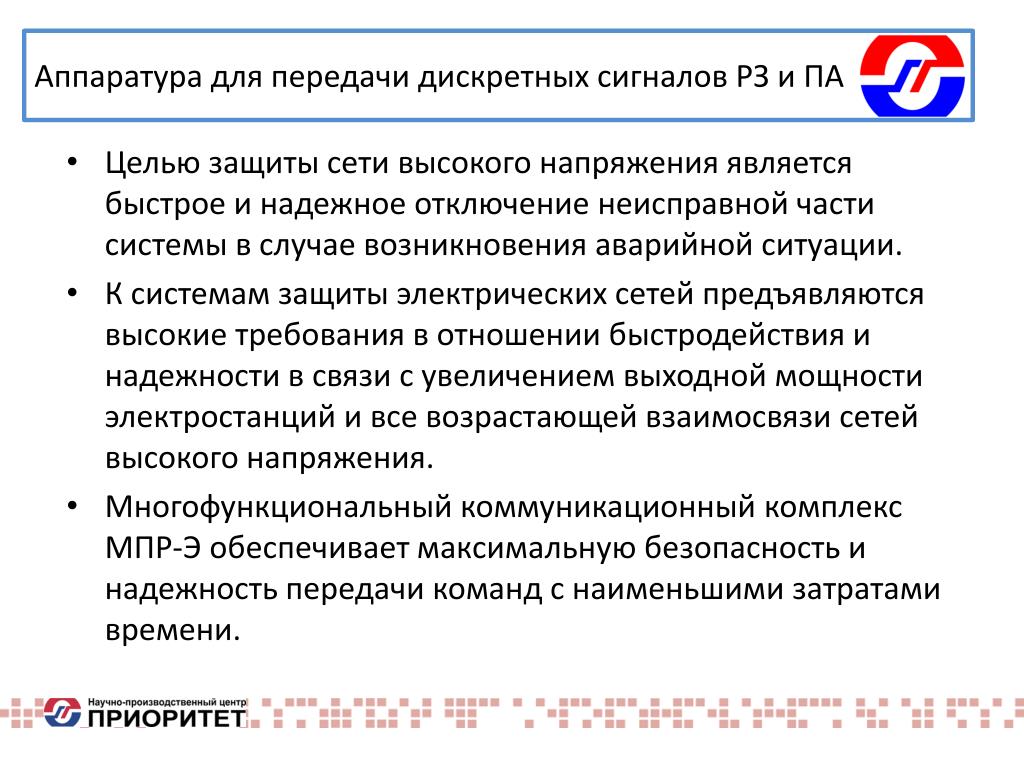

  14. Аппаратура для передачи дискретных сигналов РЗи ПА • Целью защиты сети высокого напряжения является быстрое и надежное отключение неисправной части системы в случае возникновения аварийной ситуации. • К системам защиты электрических сетей предъявляются высокие требования в отношении быстродействия и надежности в связи с увеличением выходной мощности электростанций и все возрастающей взаимосвязи сетей высокого напряжения. • Многофункциональный коммуникационный комплекс МПР-Э обеспечивает максимальную безопасность и надежность передачи команд с наименьшими затратами времени.

  15. Электромагнитная совместимость Модуликроссовой защиты ExPro MDF Предназначены для защиты АТС любых типов и другого оборудования проводной связи от опасных напряжений и токов, возникающих в ЛС. Устанавливаются непосредственно в плинты кроссов или шкафов. Выпускаются для различных типов плинтов, на одну и десять пар.

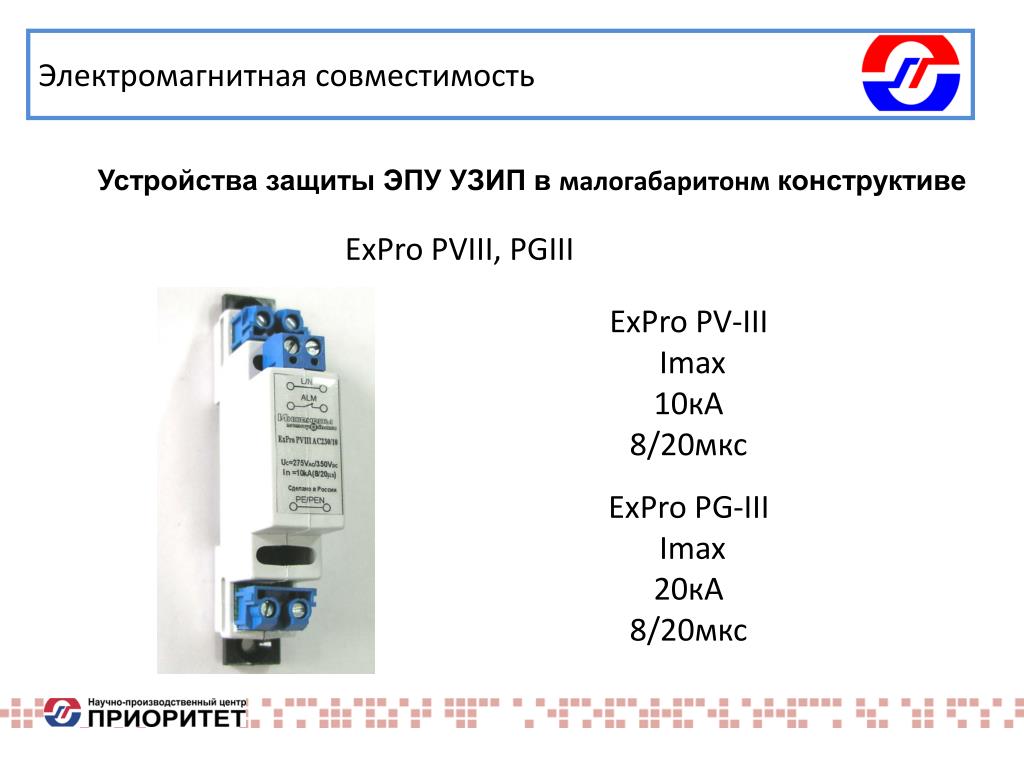

  16. Электромагнитная совместимость Устройства защиты ЭПУУЗИП в малогабаритонм конструктиве ExPro PVIII, PGIII ExPro PV-III Imax 10кА 8/20мкс ExPro PG-III Imax 20кА 8/20мкс

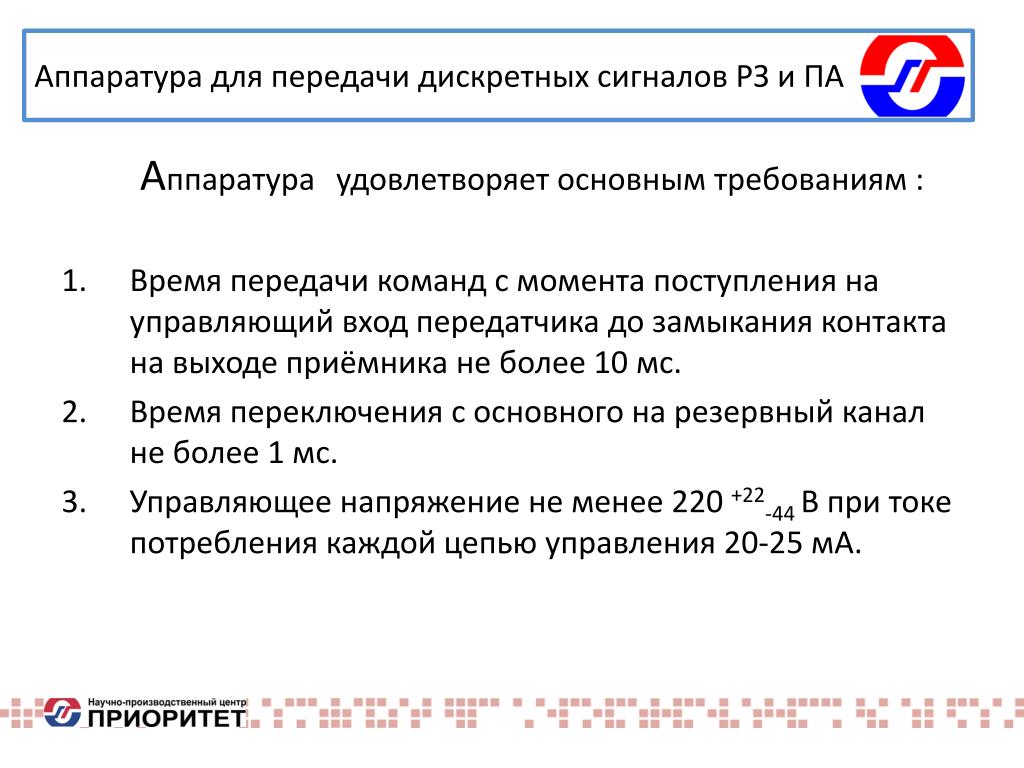

  17. Аппаратура для передачи дискретных сигналов РЗи ПА Аппаратураудовлетворяет основным требованиям : • Время передачи команд с момента поступления на управляющий вход передатчика до замыкания контакта на выходе приёмника не более 10мс. • Время переключения с основного на резервный канал не более 1 мс. • Управляющее напряжение не менее 220 +22-44 В при токе потребления каждой цепью управления 20-25 мА.

  18. Аппаратура для передачи дискретных сигналов РЗи ПА • Надежность 10-4 при BER = 10-6 • Безопасность 10-8 при BER= 10-6 • Наличие постоянно действующей процедуры самотестирования оборудования и напряжения электропитания • Максимальное число записей в списке событий не менее 500 • Тестирование не вызывает ложного действия и мгновенно прекращается при передаче команд

  19. Аппаратура для передачи дискретных сигналов РЗи ПА Схема включения SWT-3000 по интерфейсу E1. Схема включения SWT-3000 по интерфейсу G703.1

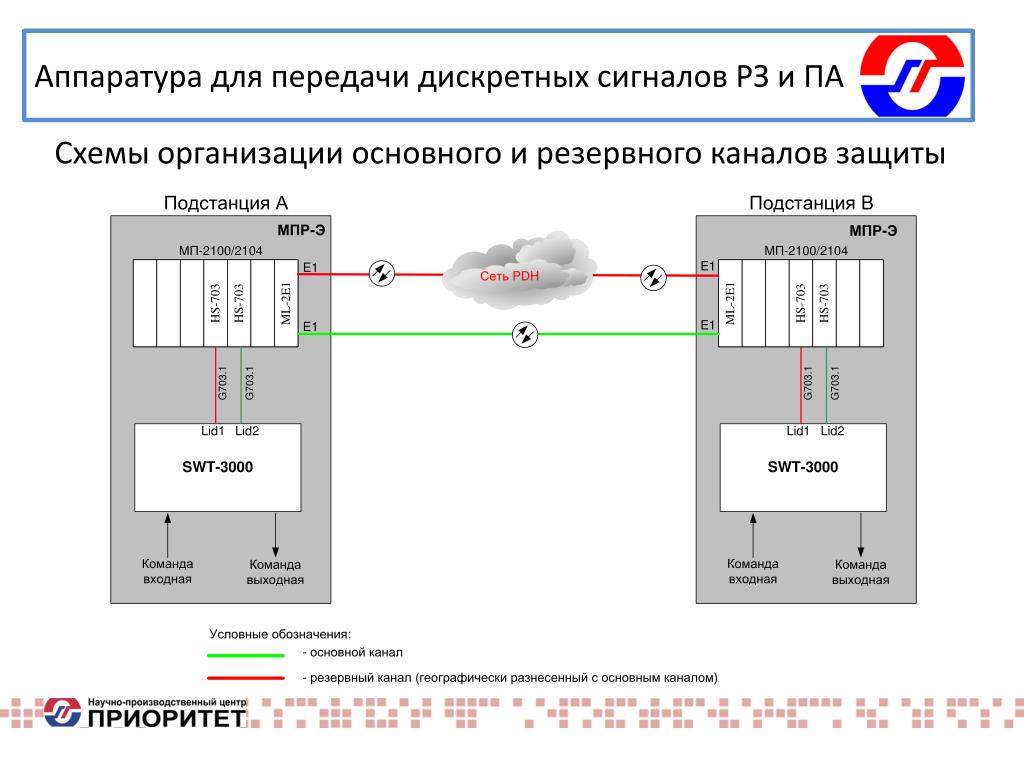

  20. Аппаратура для передачи дискретных сигналов РЗи ПА Схемы организации основного и резервного каналов защиты

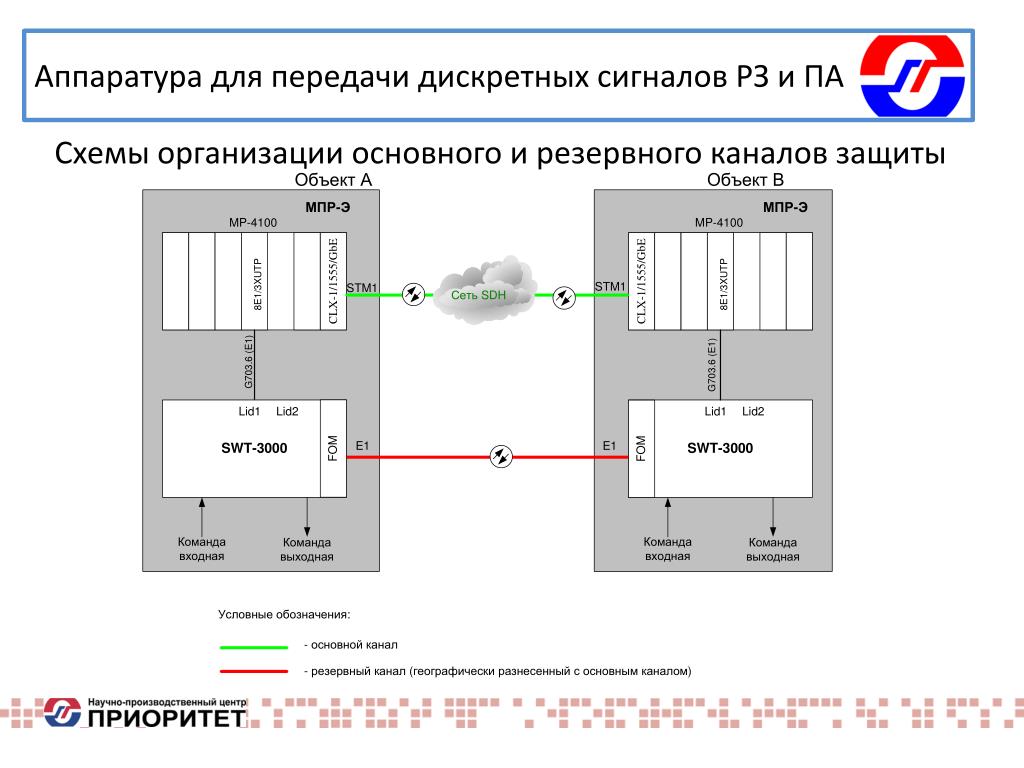

  21. Аппаратура для передачи дискретных сигналов РЗи ПА Схемы организации основного и резервного каналов защиты

  22. Аппаратура для передачи дискретных сигналов РЗи ПА Схемы организации основного и резервного каналов защиты

  23. Аппаратура для передачи дискретных сигналов РЗи ПА Схемы организации основного и резервного каналов защиты

  24. Аппаратура для передачи дискретных сигналов РЗи ПА • В многофункциональном комплексе МПР-Э можно установить от одного до четырех устройств SWT-3000. При этом может передаваться от восьми до тридцати двух дискретных команд. • Рабочий режим 5D разработан исключительно для интерфейсов цифровых линий LID-1 и/или LID-2. В данном режиме предусмотрены от 1…8 входных сигналов и 1…8 выходных сигналов с использованием двух модулей IFC.

  25. Аппаратура для передачи дискретных сигналов РЗи ПА Выходные установки перемычек в режиме 5D

  26. Аппаратура для передачи дискретных сигналов РЗи ПА • С целью обеспечения требований МЭК 60834-1 по надежности и безопасности передачи дискретных команд, командное сообщение имеет длину M=40 бит. Это позволяет использовать для передачи команд кодировку с расстоянием по Хеммингу, равным 4. Кроме этого, каждая команда передаётся 4 раза, а приемник проверят совпадение как минимум трёх из полученных команд. • Информация передается через цифровой интерфейс путем периодической передачи 4 типов сообщений постоянной длины. Среди сообщений имеется следующая приоритетность: • Команды телезащиты • Служебный канал • Дистанционное обслуживание • Системная информация

  27. Аппаратура для передачи дискретных сигналов РЗи ПА

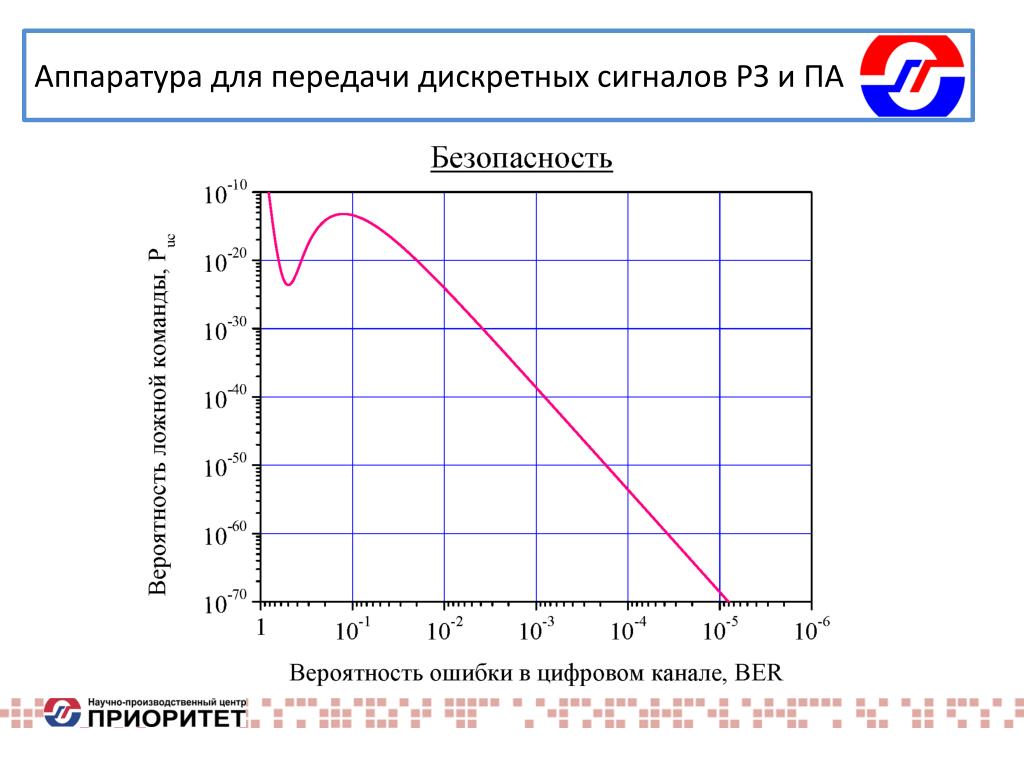

  28. Аппаратура для передачи дискретных сигналов РЗи ПА

  29. Аппаратура для передачи дискретных сигналов РЗи ПА

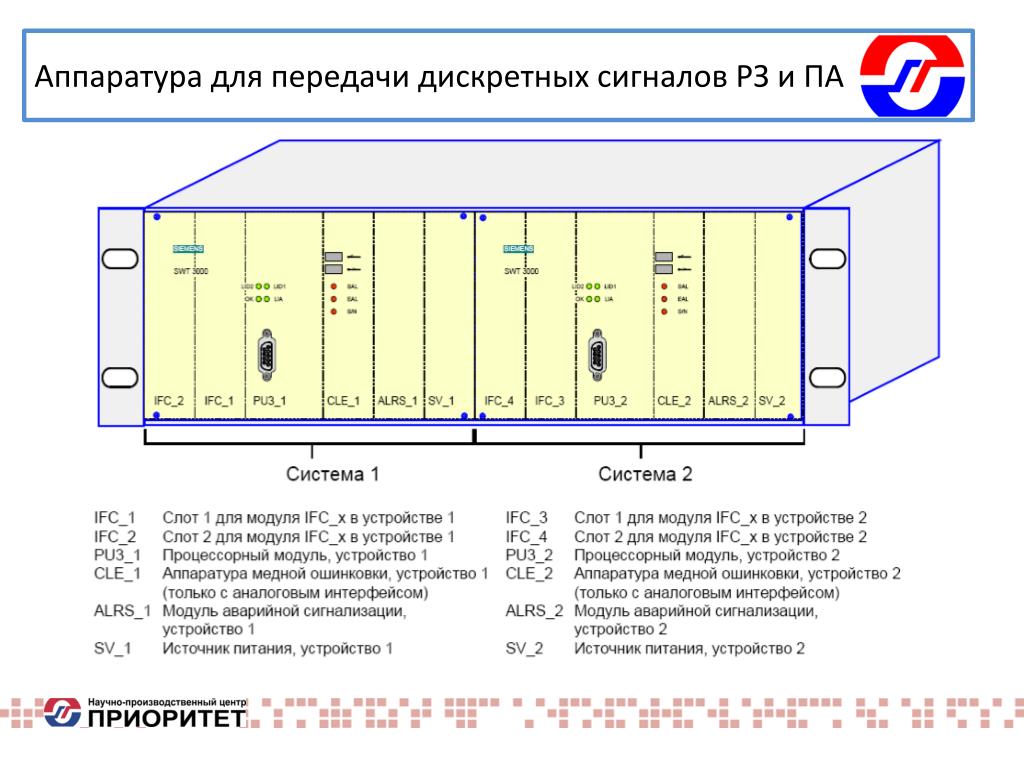

  30. Аппаратура для передачи дискретных сигналов РЗи ПА

  31. Техническая поддержка • Аппаратура широкого применения • Профессиональный персонал • Многолетний опыт техподдержки

  32. Сертификаты соответствия

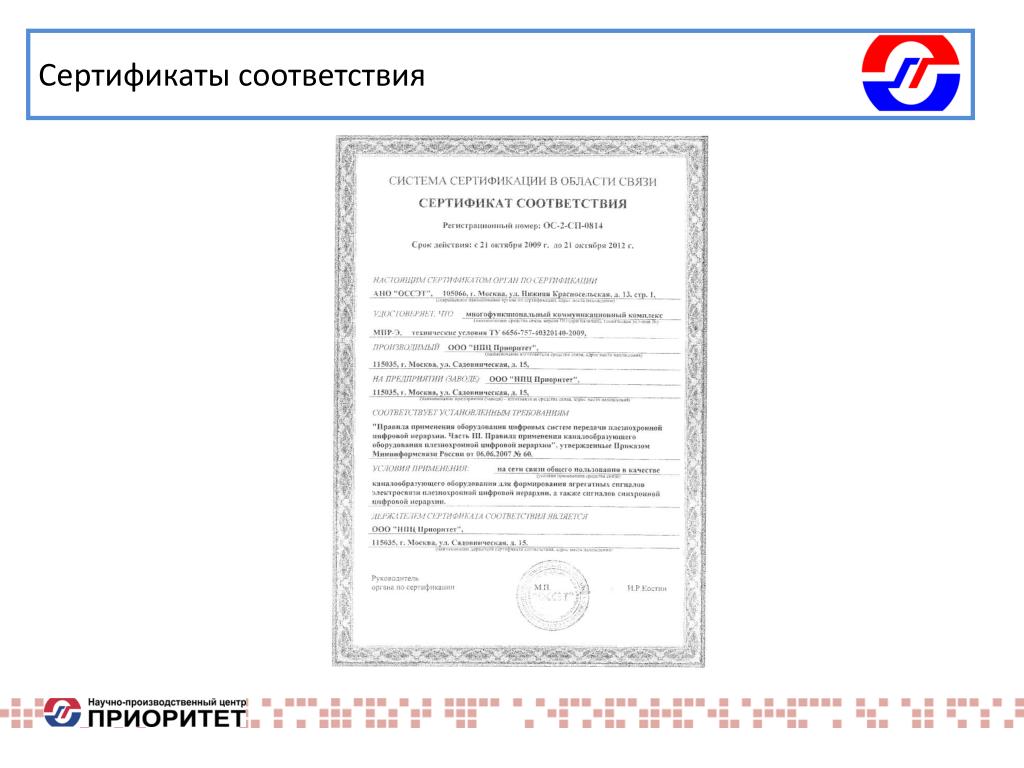

  33. Сертификаты соответствия

  34. Спасибо за внимание! ОАО «Телеинком-ПК» 117335, г. Москва, ул. Гарибальди,д. 19А Тел./факс: +7 (495) 231-21-20 e-mail: info@teleincom.ru web: www.teleincom.ru
