化工原理 I. 黄淮学院: 张景迅. 1.6.1. 阻力对管内流动的影响(掌握). 1.6 流体输送管路的计算. 1.6.2. 变量分析与计算类型(掌握). 1.6.3. 简单管路的计算(掌握). 1.6.4. 复杂管路的计算(理解). 1.6.5. 可压缩流体的管路计算(了解). 1.6 流体输送管路的计算. 流体从入口到出口是在一条管路中流动的,没有出现流体的分支或汇合的 情况。 串联管路 :不同管径管道连接成的管路 。. 简单管路. 管路. 存在流体的分流或合流的 管路。 分支管路、并联管路 。. 复杂管路.
E N D
化工原理I 黄淮学院:张景迅
1.6.1 阻力对管内流动的影响(掌握) 1.6 流体输送管路的计算 • 1.6.2 变量分析与计算类型(掌握) • 1.6.3 简单管路的计算(掌握) • 1.6.4 复杂管路的计算(理解) • 1.6.5 可压缩流体的管路计算(了解)
1.6 流体输送管路的计算 流体从入口到出口是在一条管路中流动的,没有出现流体的分支或汇合的情况。 串联管路:不同管径管道连接成的管路 。 简单管路 管路 存在流体的分流或合流的管路。 分支管路、并联管路。 复杂管路
1.6.1 阻力对管内流动的影响 一、简单管路 虚拟压强和压强如何理解? 阀门由全开转为半开,试讨论各流动参数的变化情况。
1.6.1 阻力对管内流动的影响 一、简单管路 (1)阀门的阻力系数增大, 增大,由于高位槽液面维持不变,故流道内流体的流速应减小。 ( 2)管路流速变小,截面1-1’至A处的阻力损失下降。 A点的静压强上升。
1.6.1 阻力对管内流动的影响 一、简单管路 (3)同理,由于管路流速小,导致B处到截面2-2’的阻力损失下降,而截面2-2’处的机械能不变。 B点的静压强将下降。 一般性结论 : ①任何局部阻力的增大将使管内各处的流速下降 ; ②下游的阻力增大将导致上游的压强的上升; ③上游的阻力增大将使下游的压强下降; ④阻力损失表现为流体机械能的降低,在等径管中为总势能降低。
1.6.1 阻力对管内流动的影响 二、分支管路 虚拟压强和压强如何理解? 某一支路阀门由全开转为半开,试讨论各流动参数的变化情况。

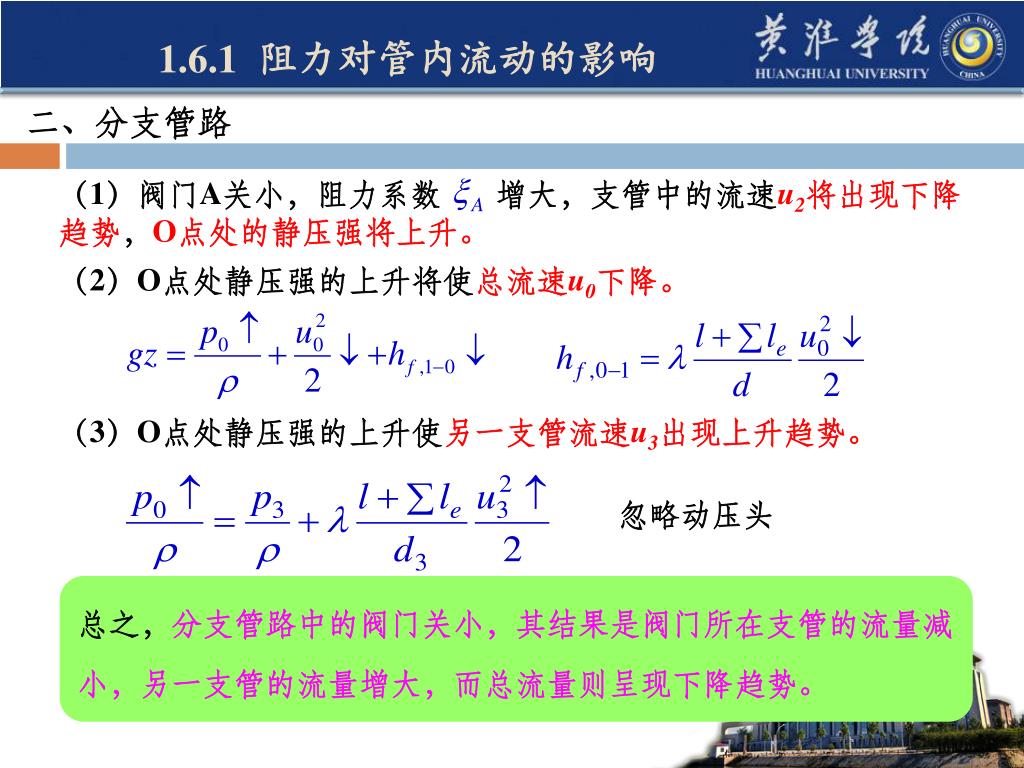

忽略动压头 1.6.1 阻力对管内流动的影响 二、分支管路 (1)阀门A关小,阻力系数增大,支管中的流速u2将出现下降趋势,O点处的静压强将上升。 (2)O点处静压强的上升将使总流速u0下降。 (3)O点处静压强的上升使另一支管流速u3出现上升趋势。 总之,分支管路中的阀门关小,其结果是阀门所在支管的流量减小,另一支管的流量增大,而总流量则呈现下降趋势。
1.6.1 阻力对管内流动的影响 二、分支管路 注意两种极端情况: 1.总管阻力可以忽略,支管阻力为主 任一支管情况的改变不致影响其他支管的流量。 如:城市供水、煤气管线。 2.总管阻力为主,支管阻力可以忽略 总管中的流量不因支管情况而变,支管的启闭仅改变各支管间的流量的分配。
1.6.1 阻力对管内流动的影响 三、汇合管路 虚拟压强和压强如何理解? 下游阀门由全开逐渐关小,试讨论各流动参数的变化情况。
1.6.1 阻力对管内流动的影响 三、汇合管路 (1)阀门关小,阻力系数增大,流速u3将出现下降趋势,O点处的静压强(高度不变,等效虚拟压强)将上升。 (2)O点处静压强的上升将使总流速u0下降,流速u1和u2都下降。 z2<z1, u2下降更快。 (3)阀门关小到一定程度,至 时,使u2=0;继续关小 阀门 ,u2将做反向流动。思考:阀门关闭呢?
1.6.2 变量分析与计算类型 一、变量分析 质量守恒式: 机械能衡算式: 摩擦系数计算式:
μ和 ρ,已知。 • 物性参数2 1.6.2 变量分析与计算类型 一、变量分析 • l、d、ε和 。 • 设备参数4 • 、u、P1和P2。 • 操作参数4 • • 中间变量1 • 11个参数 9个变量,需给定6个,求其它3个。
设计型计算 • 操作型计算 1.6.2 变量分析与计算类型 二、计算类型 • 给定 、 P2、l、ε、 • 给定 P1 (或 )、P2、d、l、ε、 按计算目的可分为设计型计算和操作型计算。 • 选择 最优 u (原则?) • 求 P1、d • 求 (或P1)
1.6.3 简单管路的计算 一、简单管路的特点 串联管路的主要特点: (a) 通过各管段的质量不变,对于不可压缩性流体: (b)整个管路的阻力损失等于各管段直管阻力损失之和:
1.6.3 简单管路的计算 二、简单管路的设计型计算 在已知的条件下,由于流速同时影响管径d(设备费用)和阻力损失(能耗,操作费用),因此必须确定一个经济流速。 表1-3是常用流体的经济流速范围。 费用 总费用 操作费用 另外,选择流速时,还应考虑流体性质(粘度、悬浮液、密度)、管路是否真空和结构限制等。 设备费用 u
否 是 1.6.3 简单管路的计算 三、简单管路的操作型计算 设初值 回忆设计型计算,其实本质上也是一个迭代过程。 修正λ 比较λ计与初值λ是否接近
抽象“三通” 1.6.4 复杂管路的计算 • 柏努利方程是对单位质量流体而言的,若各流股的流向和流速大小明确,则在交点处的能量交换和损失(即能量变化)可看做流过管件(三通)时的局部阻力损失,那么机械能衡算仍成立。 一、复杂管路运用柏努利方程的可行性 机械能衡算式(柏努利方程)的推导过程没有分支或合流,复杂管路是否可用? • “忽略” 情况 • 若管路其他部分阻力较大,三通阻力所占比例甚小时,可忽略三通阻力,结果也十分准确。
1.6.4 复杂管路的计算 一、复杂管路运用柏努利方程的可行性(回忆三通) 图1-34 分流时三通的阻力系数
1.6.4 复杂管路的计算 一、复杂管路运用柏努利方程的可行性(回忆三通) 图1-35 合流时三通的阻力系数
不可压缩流体 1.6.4 复杂管路的计算 二、并联管路的计算 1. 特点 (1)主管中的流量为并联的各支路流量之和; (2)并联管路中各支路的能量损失均相等。 注意:计算并联管路阻力时,仅取其中一支路即可,不能重复计算。
1.6.4 复杂管路的计算 二、并联管路的计算 2. 流量分配 而 支管越长、管径越小、阻力系数越大 ——流量越小; 反之 ——流量越大。

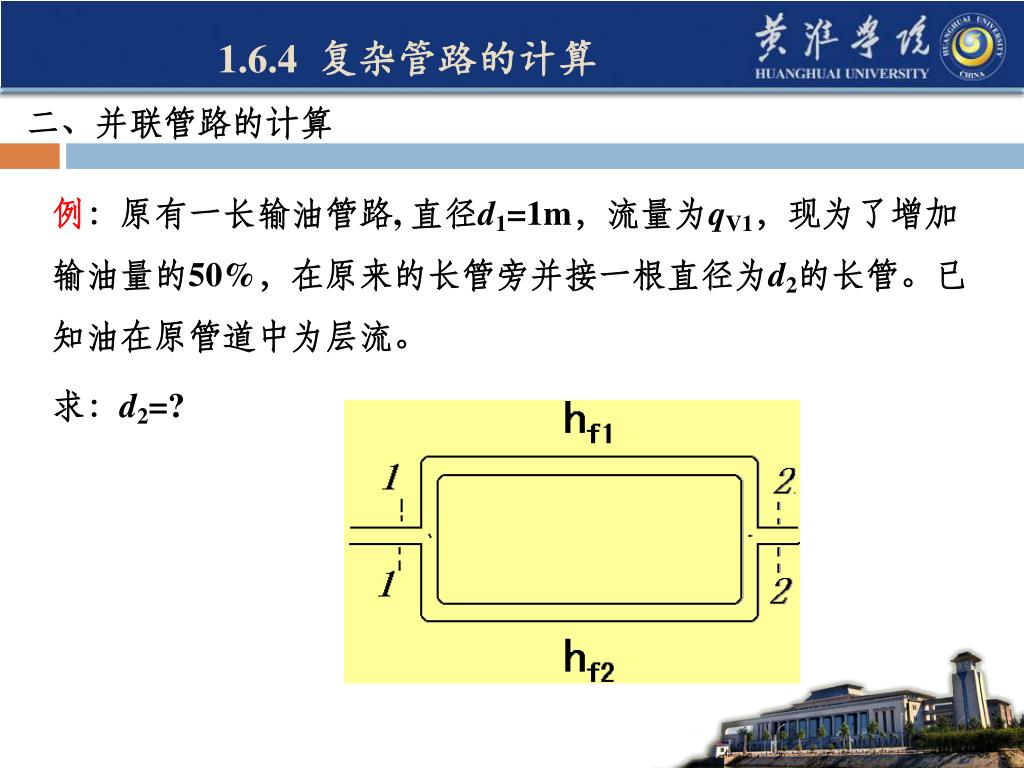

1.6.4 复杂管路的计算 二、并联管路的计算 例:原有一长输油管路, 直径d1=1m,流量为qV1,现为了增加输油量的50%,在原来的长管旁并接一根直径为d2的长管。已知油在原管道中为层流。 求:d2=?
1.6.4 复杂管路的计算 二、并联管路的计算 解:∵ hf 1=hf 2, 又qV2<qV1,则d2<d1,u2<u1。 ∴Re2<Re1,小管中也为层流。 或 得
1.6.4 复杂管路的计算 三、分支与汇合管路的计算 特点: (1)主管中的流量为各支路流量之和; 不可压缩性流体 (2)流体在各支管流动终了时的总机械能与能量损失之和相等。
1.6.4 复杂管路的计算 三、分支与汇合管路的计算——阻力控制问题 总管阻力为主时,增加分支,qV总几乎不变。 支管阻力为主时,增加分支,qV分支互不干扰。
1.6.5 可压缩流体管路的计算 特殊性:ρ为p的函数。 机械能衡算式: 简化:①气体位能很小,可忽略; ②等温流动或温差不大。 沿直管不变,λ也不变 得 〔ρm为pm=(p1+p2)/2下的密度。〕
1.6 流体输送管路的计算作业 本次讲课习题: 第一章 25,26,27,28,29,30, 31,32
