PAC 80°C. AMARGER Yoan. SOMMAIRE. Le Principe L’utilisation Les applications La PAC 80°C Présentation de la gamme Les performances Plage de fonctionnement Schéma de principe général Installations pilote. Le principe Système Frigorifique en cascade :

saman
Download Presentation

PAC 80°C

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

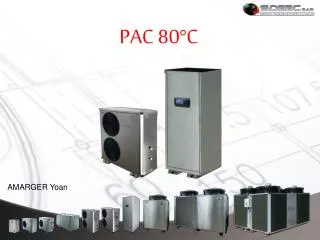

  1. PAC 80°C AMARGER Yoan

  2. SOMMAIRE • Le Principe • L’utilisation • Les applications • La PAC 80°C • Présentation de la gamme • Les performances • Plage de fonctionnement • Schéma de principe général • Installations pilote

  3. Le principe • Système Frigorifique en cascade : • La PAC80 est équipée de deux circuits frigorifiques en cascades avec du gaz R410A dans le module extérieur et R134A dans le module intérieur. Entre ces deux circuits un fluide caloporteur circule pour effectuer la liaison des 2 groupes. • Ce système développé par les ingénieurs de SDEEC permet d’avoir deux circuits indépendants , ce qui facilitera considérablement l’installation sans avoir à faire appel à des notions de frigoriste. • La PAC80THT est équipée d’une régulation permettant de gérer le fonctionnement de chaque étage en fonction de la température extérieure et du point de consigne demandé.

  4. Etage 2 « production 80°C » Etage 1 Détendeur Condenseur Condenseur Evaporateur Evaporateur Compresseur Compresseur La puissance calorifique dégagée par le 1er étage est égale à la puissance frigorifique de l’évaporateur du second étage.

  5. L’utilisation • La PAC 80 a été spécialement étudié pour la rénovation des installations anciennes. • Elle s’adapte parfaitement en remplacement de votre chaudière haute température . • Application idéale : • Château / belle demeure / ferme • Industrie (fluide de process) • Conditions climatiques exigeantes (-20°C) • Réseau monotube

  6. La PAC 80°C • Présentation de la gamme • Points forts de la gamme : • Construction acier inoxydable 304L • Pérennité • 80°C à -20°C extérieur sans perte de puissance • Confort assuré en conditions extrêmes • Possibilité de conserver un réseau de chauffage ancien • Liaison hydraulique • Installation facile • Pas de risque de fuite de fluide frigorigène • Circulateurs primaires intégrés • Facilité et économie d’installation • Compresseurs Scroll • Fiabilité et économie d ’énergie • Double étage R410a ou R407c + R134a • Hautes températures tout en gardant une optimisation du COP • Composants reconnus et standards • Télémécanique / ZiehlAbegg / DAB / Danfoss • Pérennité / fiabilité / facilité de SAV 16 – 53 kW

  7. Les performances • A puissance égale la technologie SDEEC utilise 3 fois moins de fluide frigorigène que DAIKIN.

  8. Possibilité d’ajouter une coque antibruit qui permet d'atténuer le niveau sonore de 10 à 12 dBA (Emerson Climate Technologies).

  9. Plage de fonctionnement . • Température extérieure limite = -20°C • Pour un régime de température 70°C / 80°C.

  10. Schéma de principe général.

  11. Exemple d’application • 3 PAC 80°C 53 kW •  Centre d’Essais de Lancement de Missiles

  12. PAC 80 16 kW
