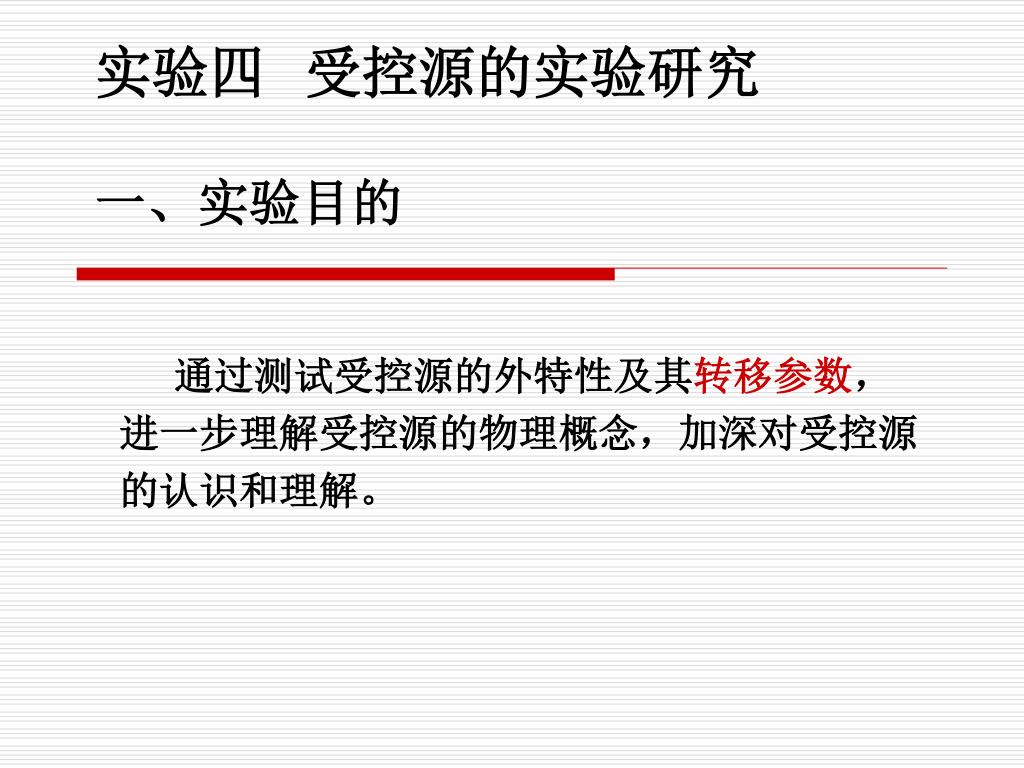

  1. 实验四 受控源的实验研究 一、实验目的 通过测试受控源的外特性及其转移参数， 进一步理解受控源的物理概念，加深对受控源 的认识和理解。

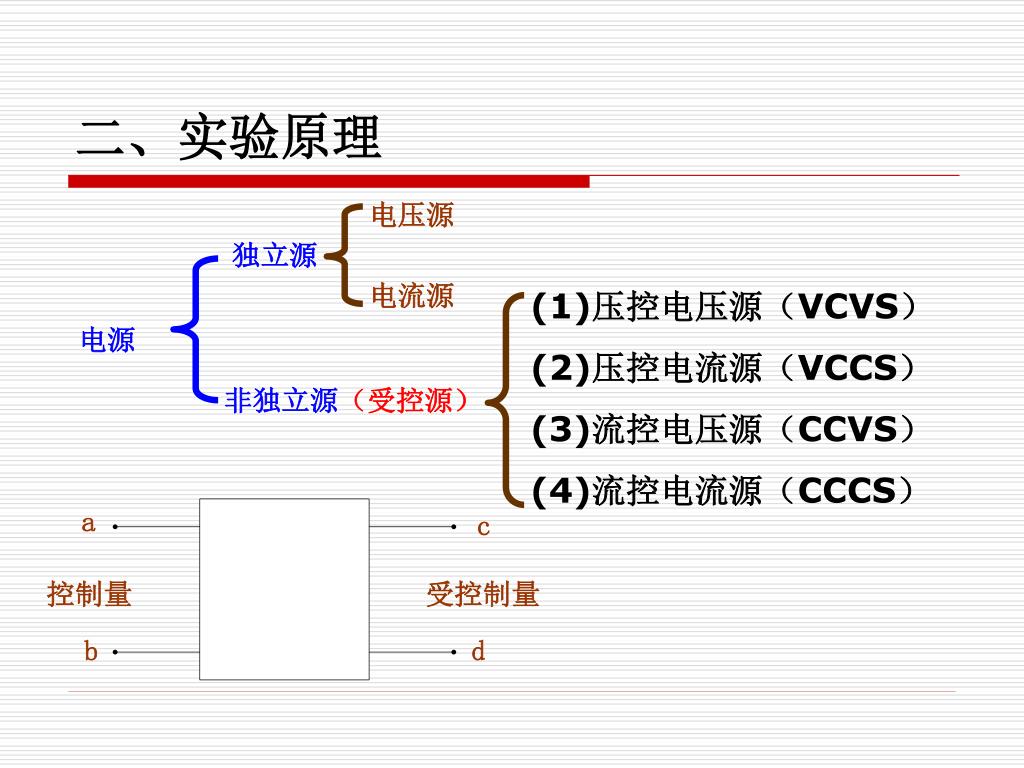

  2. a c 控制量 受控制量 b d 二、实验原理 电压源 独立源 电流源 (1)压控电压源（VCVS） (2)压控电流源（VCCS） (3)流控电压源（CCVS） (4)流控电流源（CCCS） 电源 非独立源（受控源）

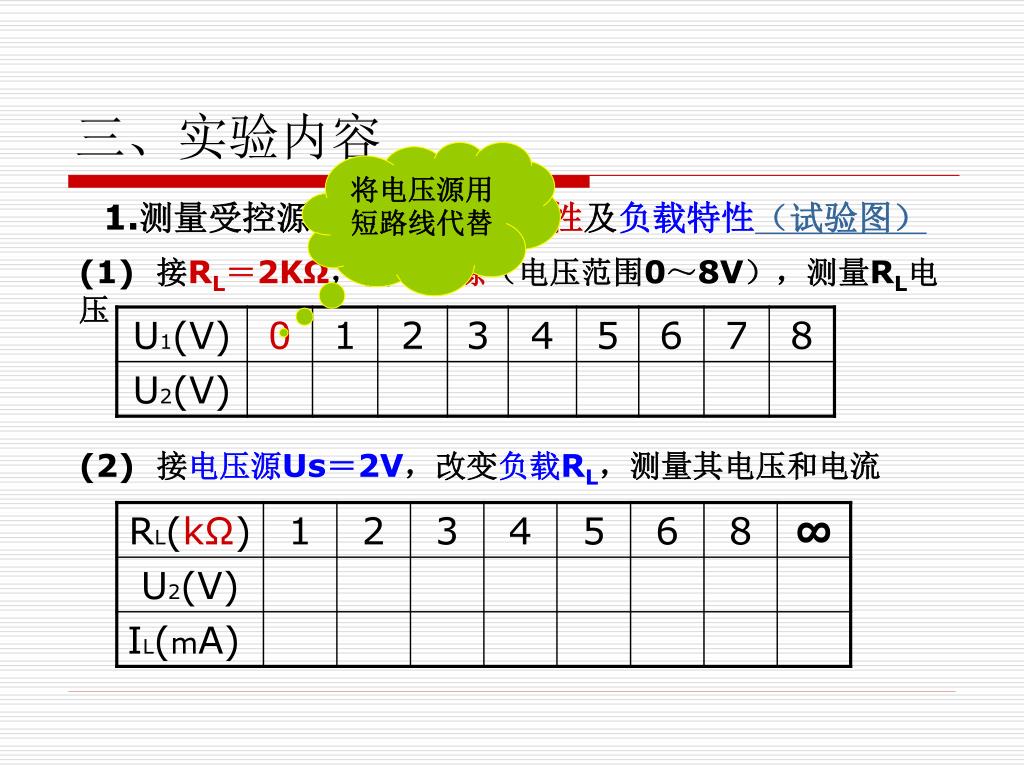

  3. 三、实验内容 将电压源用短路线代替 1.测量受控源VCVS的转移特性及负载特性（试验图） (1) 接RL＝2KΩ，接电压源（电压范围0～8V），测量RL电压 (2) 接电压源Us＝2V，改变负载RL，测量其电压和电流

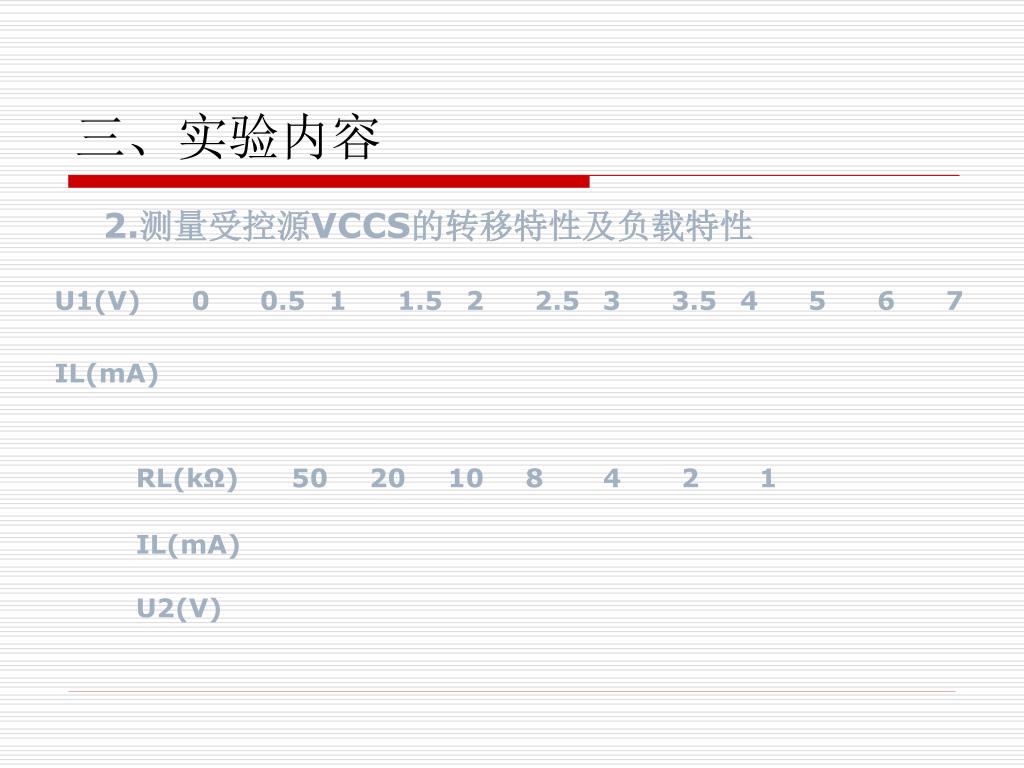

  4. U1(V) 0 0.5 1 1.5 2 2.5 3 3.5 4 5 6 7 IL(mA) RL(kΩ) 50 20 10 8 4 2 1 IL(mA) U2(V) 三、实验内容 2.测量受控源VCCS的转移特性及负载特性

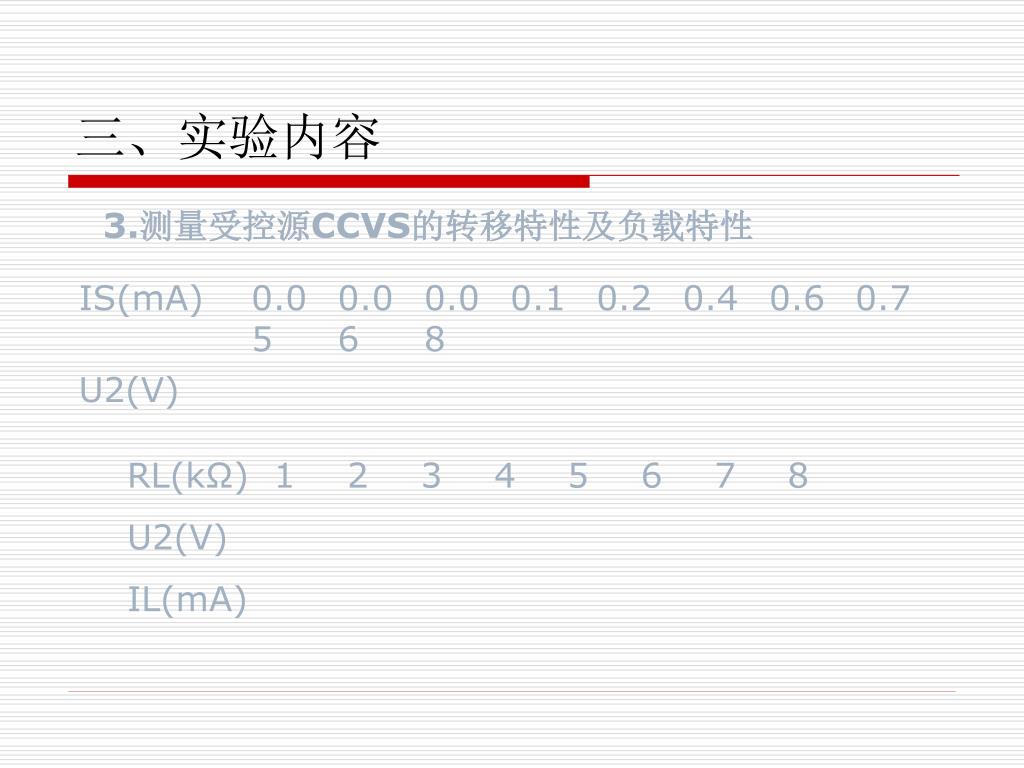

  5. IS(mA) 0.05 0.06 0.08 0.1 0.2 0.4 0.6 0.7 U2(V) 三、实验内容 3.测量受控源CCVS的转移特性及负载特性

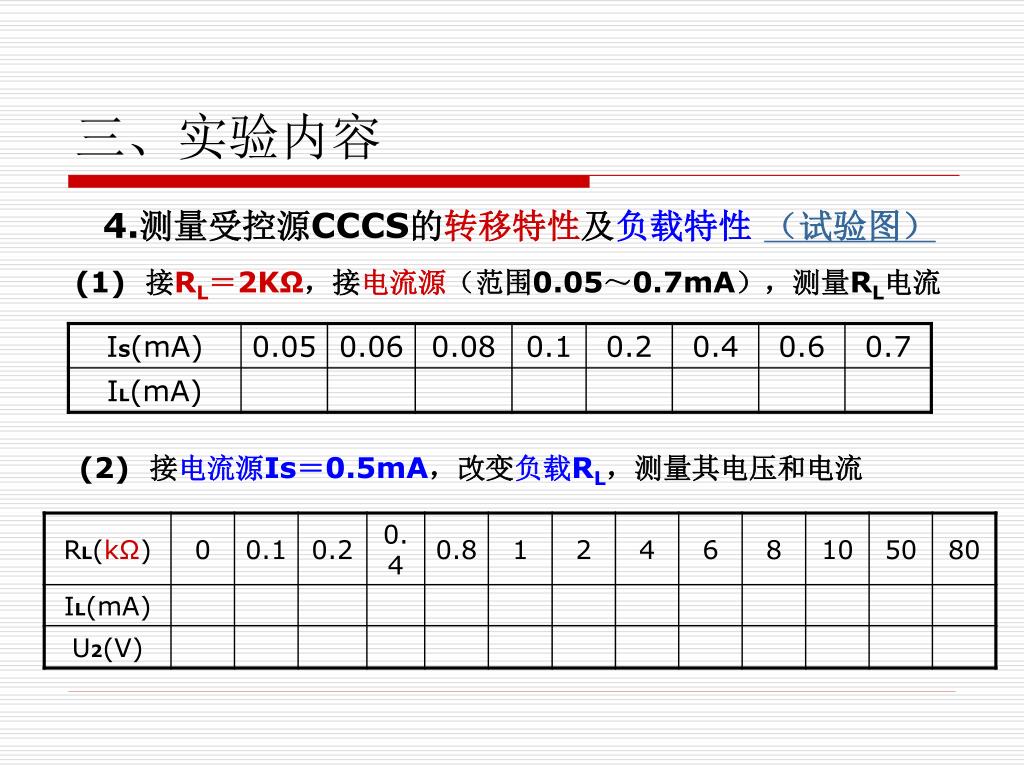

  6. 三、实验内容 4.测量受控源CCCS的转移特性及负载特性 （试验图） (1) 接RL＝2KΩ，接电流源（范围0.05～0.7mA），测量RL电流 (2) 接电流源Is＝0.5mA，改变负载RL，测量其电压和电流

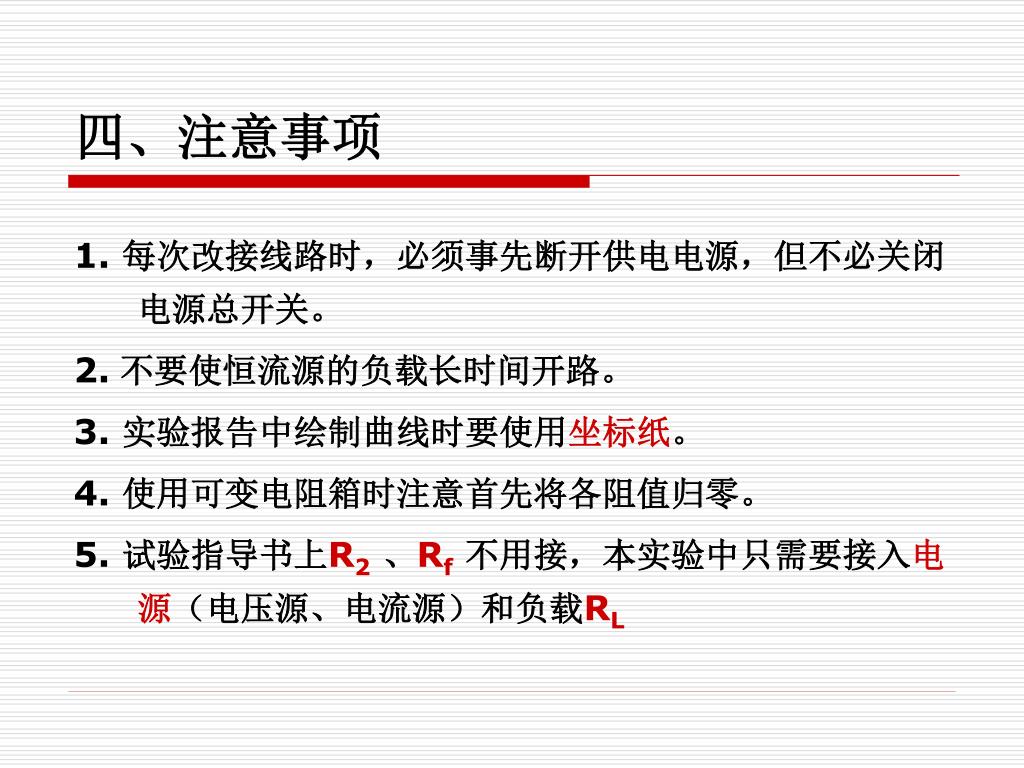

  7. 四、注意事项 1. 每次改接线路时，必须事先断开供电电源，但不必关闭电源总开关。 2.不要使恒流源的负载长时间开路。 3. 实验报告中绘制曲线时要使用坐标纸。 4. 使用可变电阻箱时注意首先将各阻值归零。 5. 试验指导书上R2、Rf不用接，本实验中只需要接入电源（电压源、电流源）和负载RL

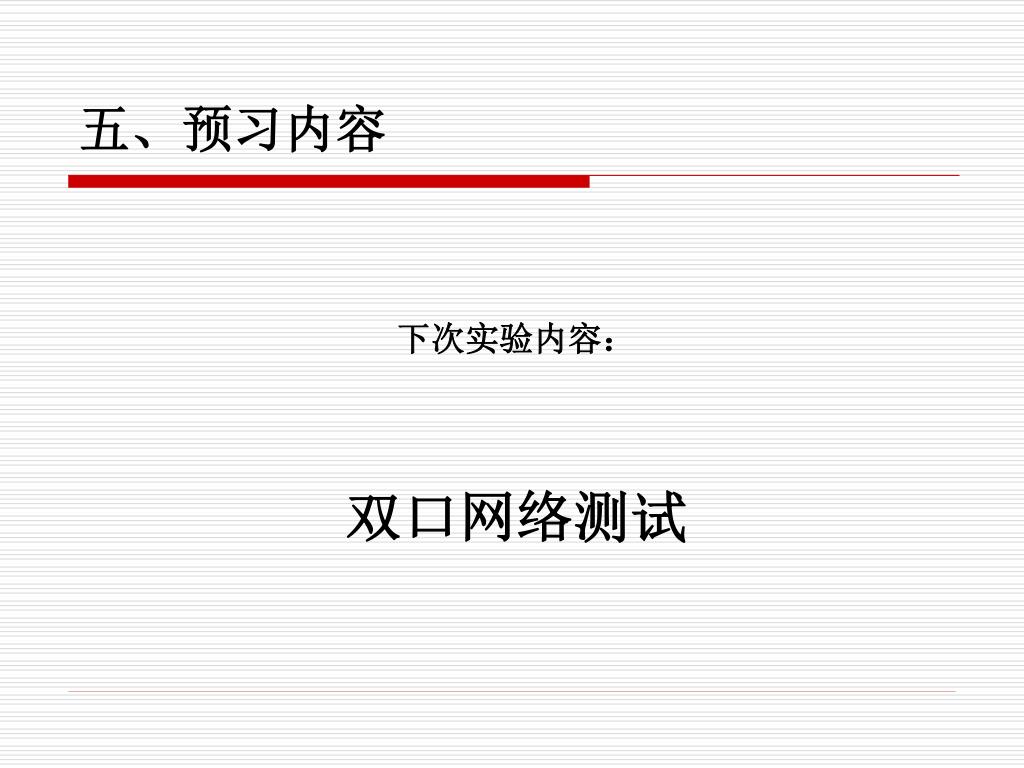

  8. 五、预习内容 下次实验内容：双口网络测试

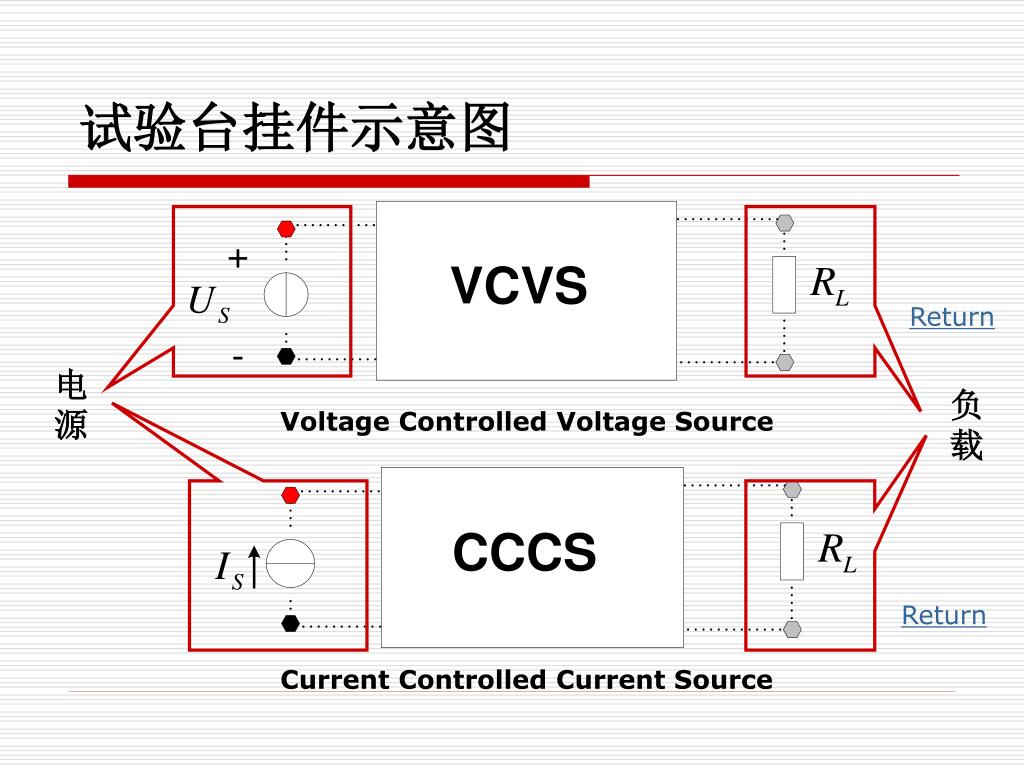

  9. 试验台挂件示意图 Return 电源 负载 Voltage Controlled Voltage Source Return Current Controlled Current Source
