1. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Lekcia 4 • Editovanie nových záznamov • Modifikácia zadaní • Oprava chýb pri editovaní • Tabuľka so znakmi (atribútmi)

2. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Vytvorenie nového projektu (project) a pripojenie vrstiev (layer)

3. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Začatie editovania na mape Pridanie nástrojovej lišty na editovanie (toolbar) Začatie operácií editovania

4. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Panel s nástrojmi Nástroje na kreslenie Aktívna vrstva (layer), v rámci ktorej uskutočňujeme editovanie Výber objektov Tabuľka znakov Typ operácie Vlastnosti náčrtu

5. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Nákres nového projektu Vrstva (layer), do ktorej zakresľujeme

6. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Určenie novej línie Ukončenie editovania: dvojité kliknutie pravým tlačidlom myši na  Ukončenienáčrtu

7. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Konečný výsledok Tým istým postupom je možné vložiť nové body a nové polygóny

8. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Funzione di snap Na vloženie nového bodu presne v súlade s už prítomným objektom je možné použiť funkciu Prichytiť (Snap) Vrstva, na ktorej použiť funkciu Prichytenia (Snap) Kde umiestniť Prichytenie (Snap)

9. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Zmena obrysov geometrie objektu  Reshape prvku Vybrať funkciu Reshape feature Vybrať prvok, ktorý chceme upraviť

10. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Nakresliť nový úsek Ukončenie dvojitým kliknutím Výsledok

11. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Rozdelenie polygónu Vystrihnutie polygónu (Cut) Vybrať funkciu Vystrihnutie prvkov polygónu (Cut Polygon Features) Vybrať objekt, ktorý chceme upraviť

12. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Vyznačiť deliacu čiaru Ukončenie dvojitým kliknutím Výsledok Rozdelenie polygónu na viac samostatných polygónov umožňuje napríklad prideliť rôzne atribúty vytvoreným oddeleným polygónom

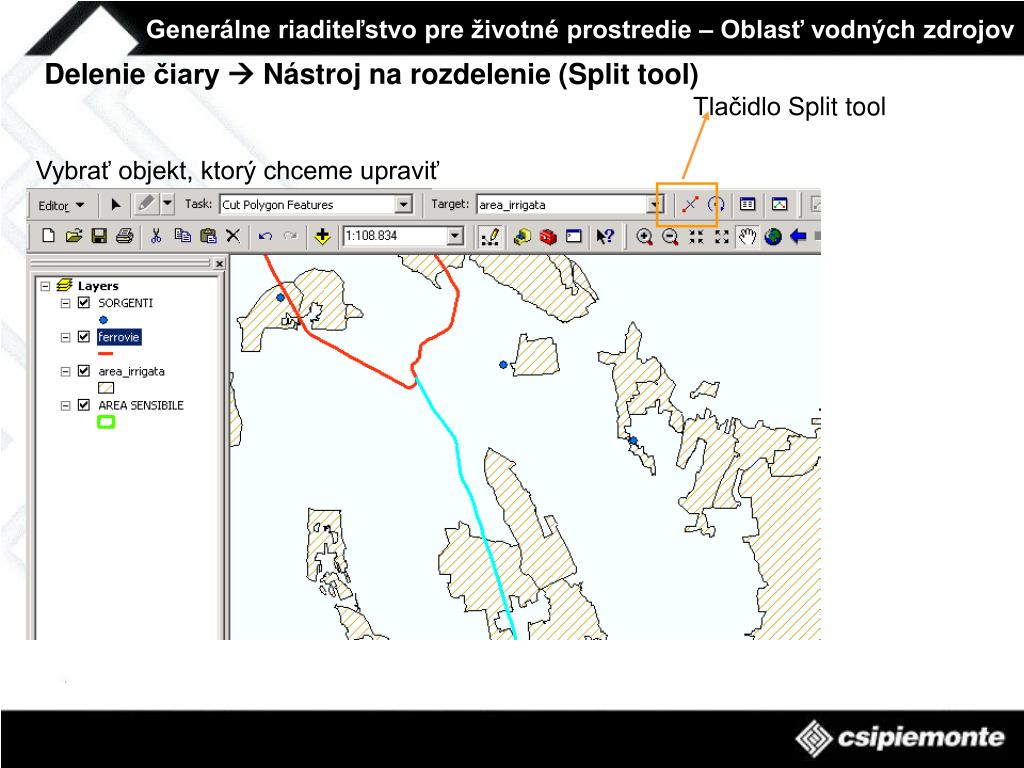

13. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Deleniečiary Nástroj na rozdelenie (Split tool) Tlačidlo Split tool Vybrať objekt, ktorý chceme upraviť

14. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Kliknúť na deliaci bod Výsledok Tak ako v prípade polygónov možno týmto spôsobom priraďovať rôzne atribúty jednotlivým častiam čiary

15. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Zlúčenie čiara polygónov Merge Vybrať prvky, ktoré chceme zlúčiť Funkcia Zlúčenia Výsledok Pri zlučovaní je potrebné uviesť prvky, atribúty ktorých chceme uchovať

16. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Vytvorenie zrkadlových prvkov  Mirror Vybrať funkciu Zrkadlové prvky (Mirror Features) Vybrať objekt

17. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Vyznačiť zrkadlovú čiaru Výsledok

18. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Úprava geometrie prvkov  Modify features Umožňuje upravovať polohu jednotlivých uhlov prvku Vybrať funkciu Úpravy prvkov (Modify features) Vybrať objekt

19. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Upraviť geometriu posunutím jedného alebo viacerých vrcholov Výsledok • Je možné: • pridať jeden alebo viac vrcholov k objektu • premiestniť celý objekt

20. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Je možné okrem toho vykonať numerické opravy uvedením nových súradníc vrcholov TlačidloVlastnosti náčrtu Vybrať objekt

21. staré súradnice nové súradnice Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Upraviť súradnice vrcholov

22. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Oprava chýb predĺženie a skrátenie Čiara je krátka: je potrebné k nej časť pridať Čiara je príliš dlhá: je potrebné z nej časť skrátiť

23. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Je potrebné aktivovať nástroje rozšíreného editovania Aktivuje sa lišta nástrojov na rozšírené editovanie Nástroj na predĺženie (Extend tool) Rozloženie viacčasťového prvku (Explode multi-part feature) Nástroj na skrátenie (Trim tool)

24. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Krátka čiara Vybrať príslušnú čiaru Nástroj na predĺženie (Extend tool) Kliknúť na čiaru, ktorú chceme predĺžiť Výsledok

25. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Dlhá čiara Vybrať príslušnú čiaru Nástroj na skrátenie Kliknúť na časť, ktorú chceme skrátiť Výsledok

26. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Ukončenie fázy editovania Je možné sa rozhodnúť, či uložiť alebo neuložiť uskutočnené úpravy Ukončiť fázu editovania Ulož uskutočnené zmeny a nechaj otvorenú fázu editovania Pozor: Kým nebola uskutočnená jedna z týchto operácií, uskutočnené zmeny nebudú aplikované

27. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Tabuľka atribútov Každej vrstve je priradená tabuľka atribútov, ktorá umožňuje priradiť každému objektu alfa-numerické atribúty

28. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Úprava štruktúry tabuľky atribútov Je možné pridať do tabuľky pole Názov poľa Typ údaju Vlastnosti Pozor: nesmie byť otvorená žiadna fáza editovania

29. Generálne riaditeľstvo pre životné prostredie – Oblasť vodných zdrojov Úprava hodnôt tabuľky atribútov Je možné upraviť hodnotu atribútu vychádzajúc z tabuľky atribútov alebo z mapy V oboch prípadoch je potrebné aktivovať editovanie 1) Do tabuľky vložiť hodnotu vzťahujúcu sa na príslušný objekt Vložená hodnota
