8. 順序回路の簡単化，機能的な順序回路

1. 8. 順序回路の簡単化，機能的な順序回路 五島 正裕

2. 前回の復習

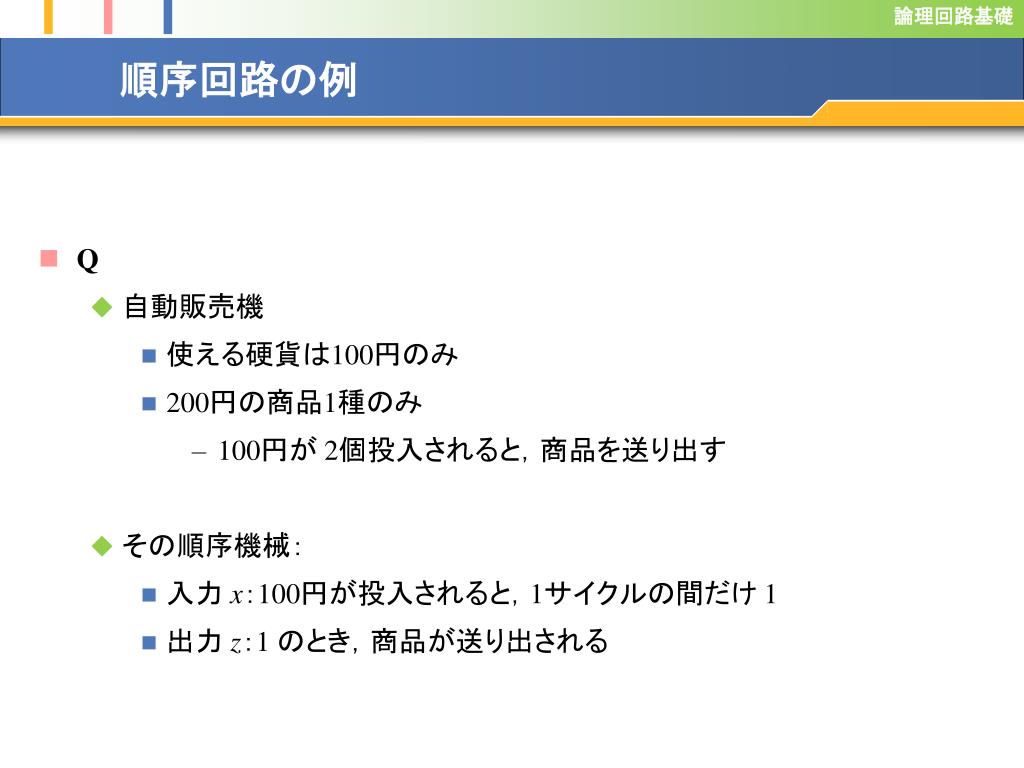

3. 順序回路の例 • Q • 自動販売機 • 使える硬貨は100円のみ • 200円の商品1種のみ • 100円が 2個投入されると，商品を送り出す • その順序機械： • 入力 x：100円が投入されると，1サイクルの間だけ 1 • 出力 z：1 のとき，商品が送り出される

4. 順序回路の例 time clock x z

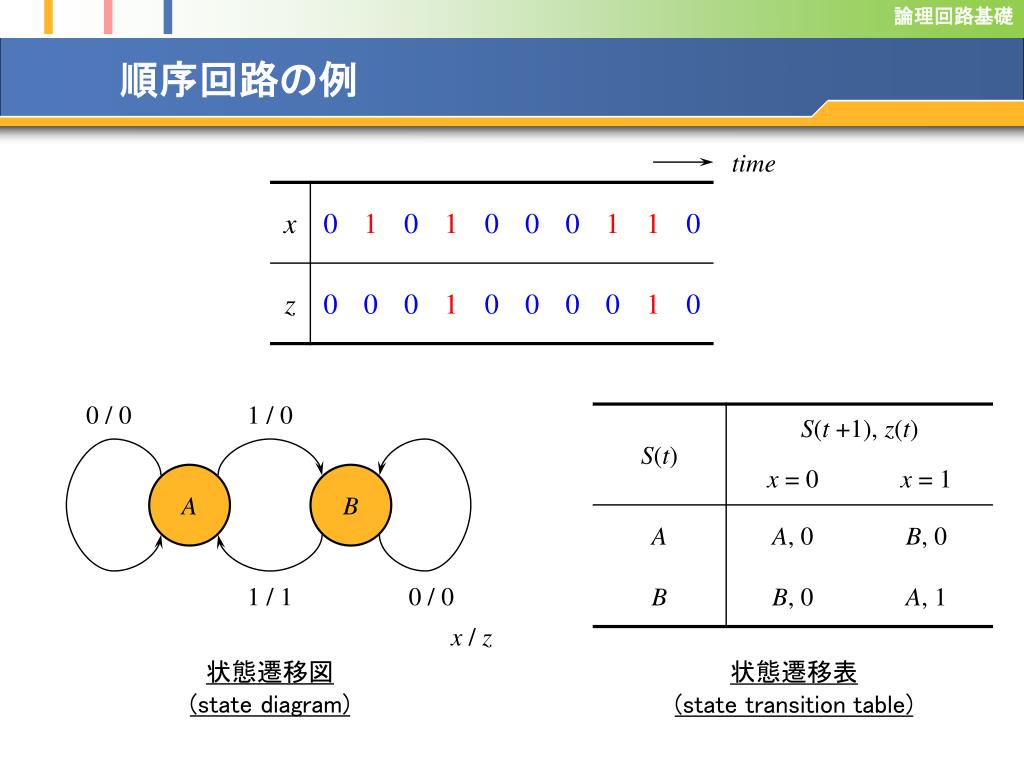

5. 順序回路の例 time 0 / 0 1 / 0 A B 1 / 1 0 / 0 x / z 状態遷移図 (state diagram) 状態遷移表 (state transition table)

6. 順序回路の例 D Q clock • 状態 • Aと B • （たとえば）D-FF 1個で • 状態割り当て • A : Q = 0 • B : Q = 1

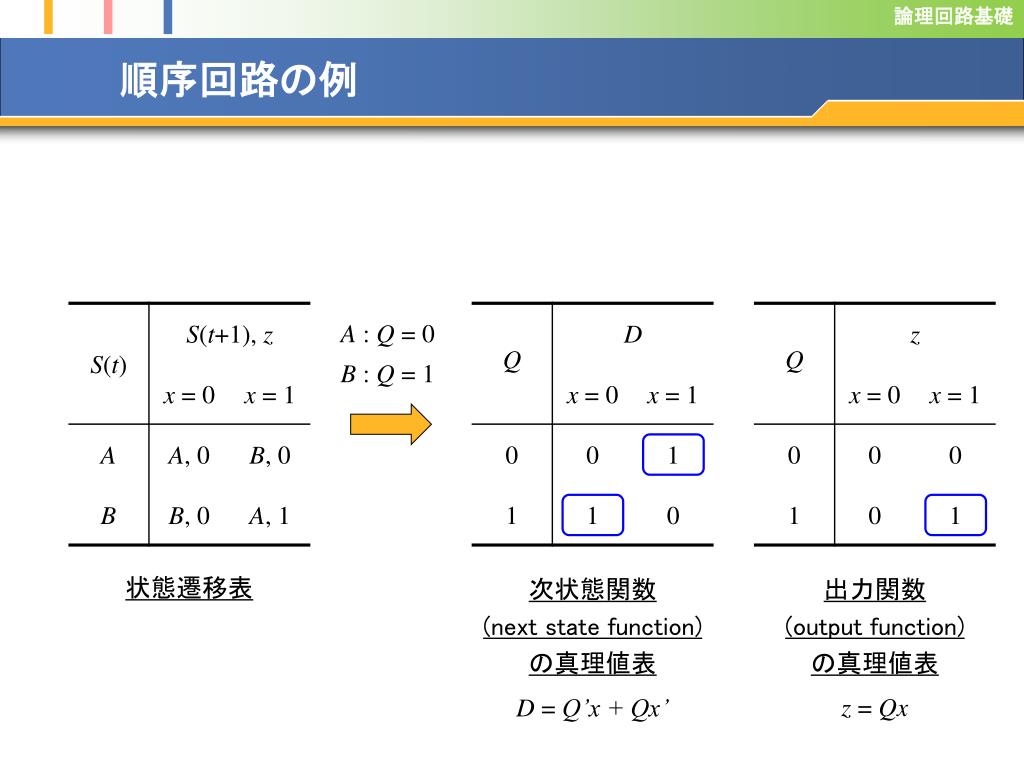

7. 順序回路の例 A : Q = 0 B : Q = 1 状態遷移表 次状態関数 (next state function) の真理値表 出力関数 (output function) の真理値表 D = Q’x + Qx’ z = Qx

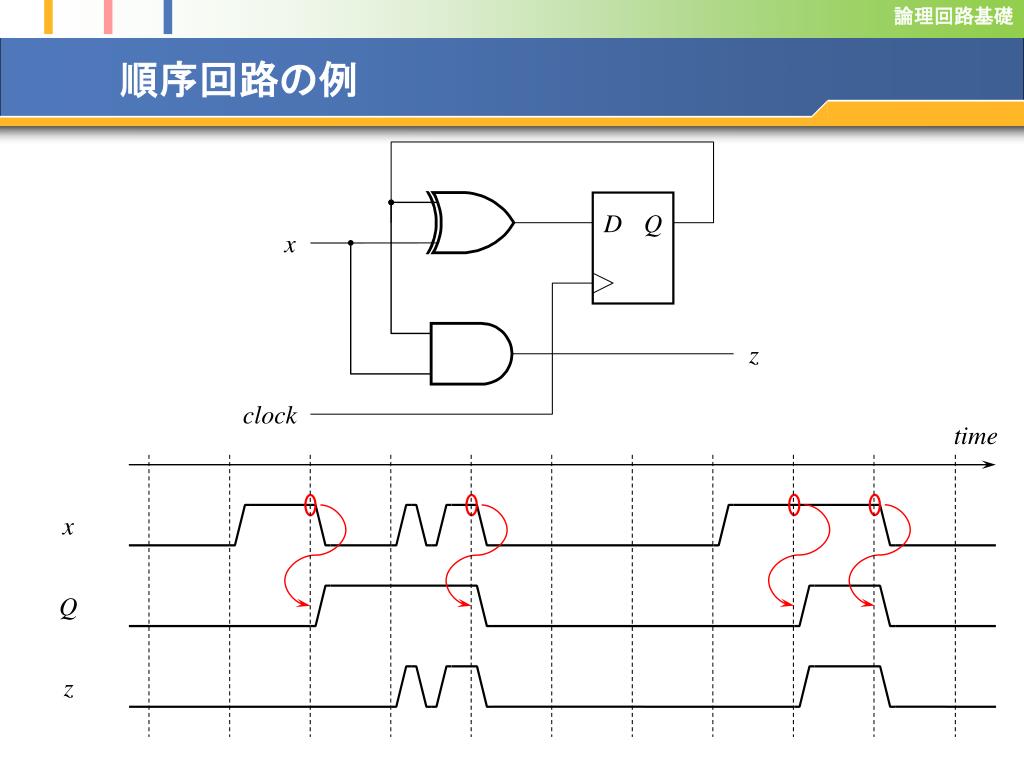

8. 順序回路の例 D Q x z clock time x Q z

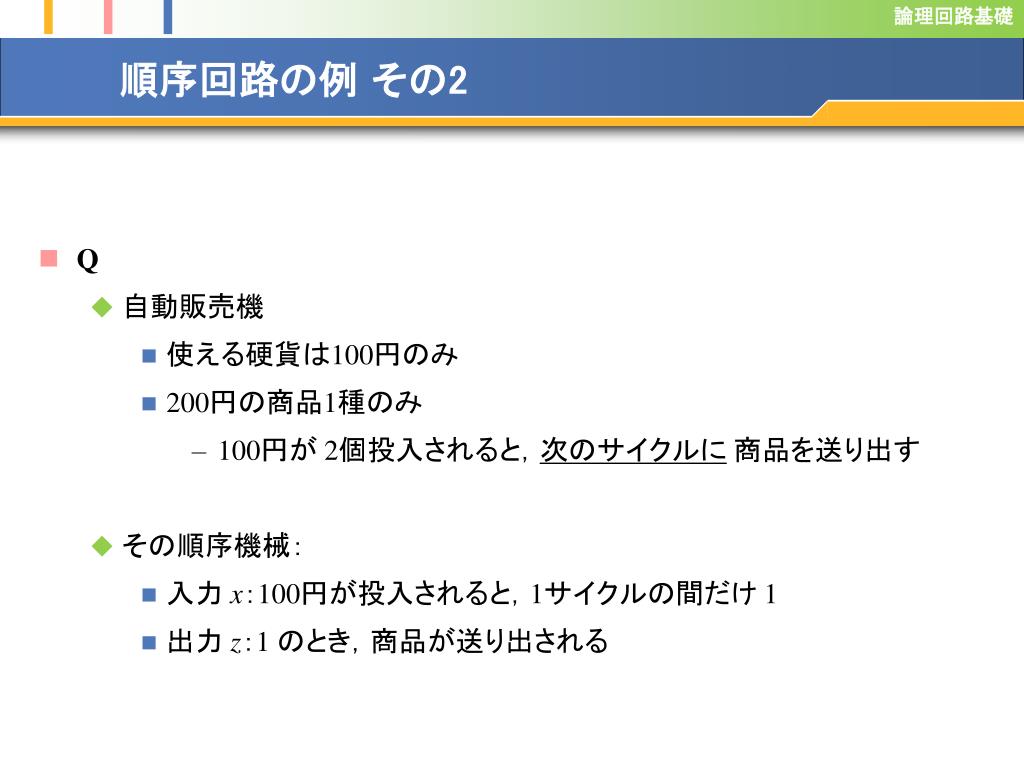

9. 順序回路の例 その2 • Q • 自動販売機 • 使える硬貨は100円のみ • 200円の商品1種のみ • 100円が 2個投入されると，次のサイクルに 商品を送り出す • その順序機械： • 入力 x：100円が投入されると，1サイクルの間だけ 1 • 出力 z：1 のとき，商品が送り出される

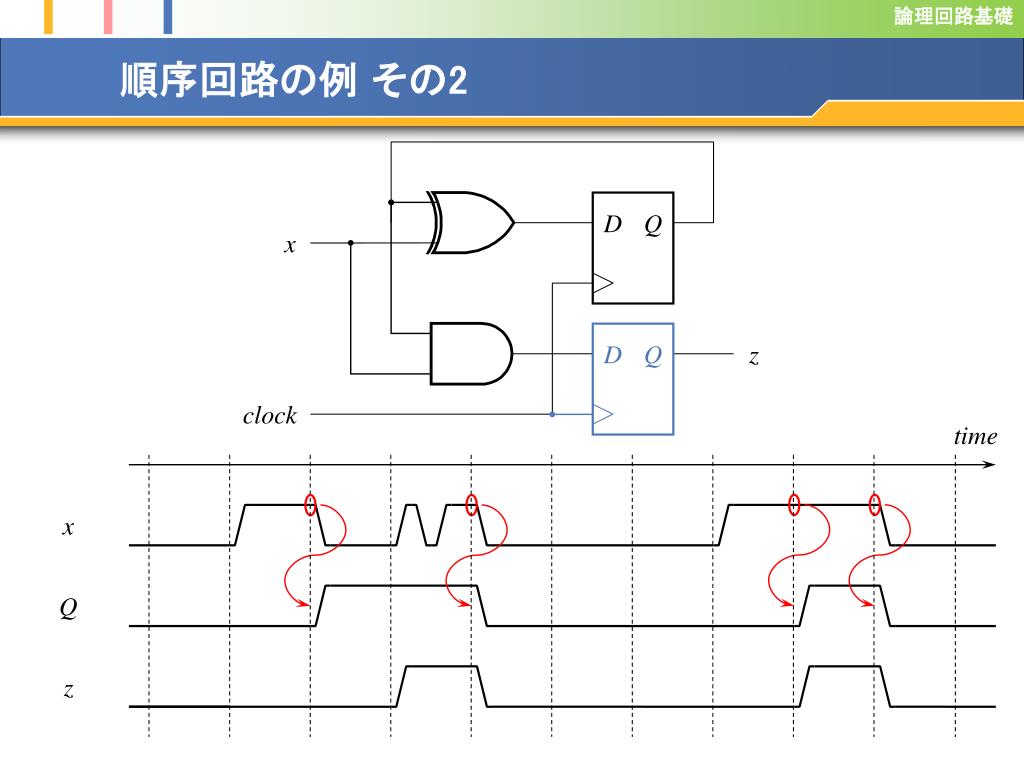

10. D Q 順序回路の例 その2 D Q x z clock time x Q z

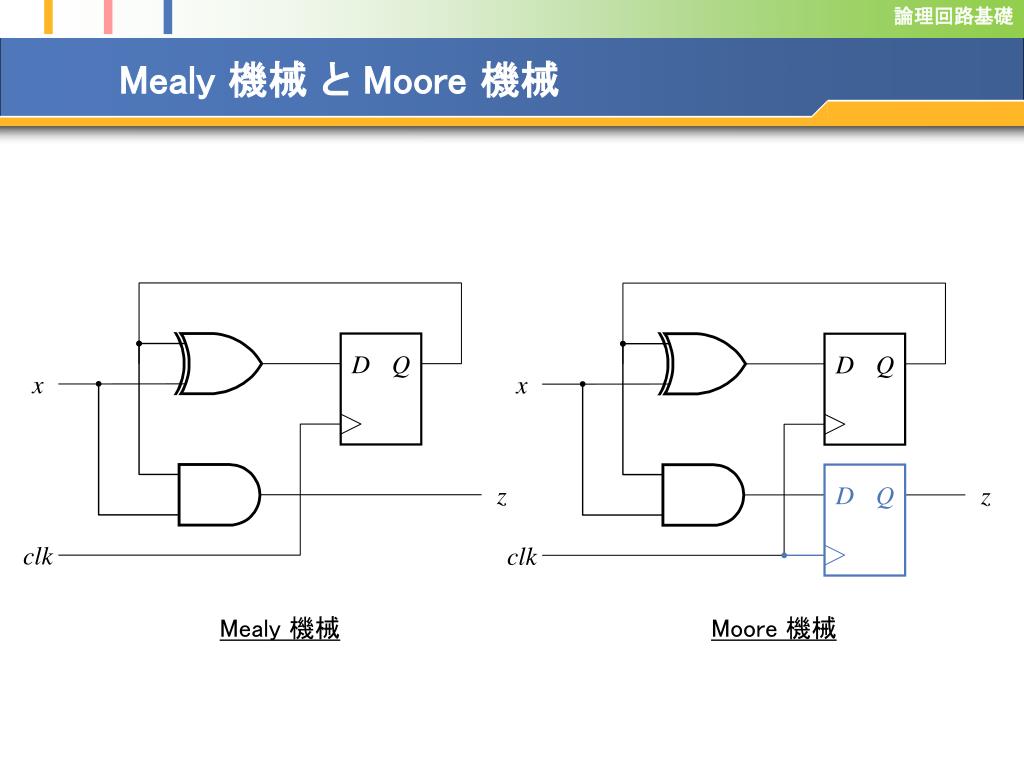

11. D Q Mealy 機械 と Moore 機械 D Q D Q x x z z clk clk Mealy 機械 Moore 機械

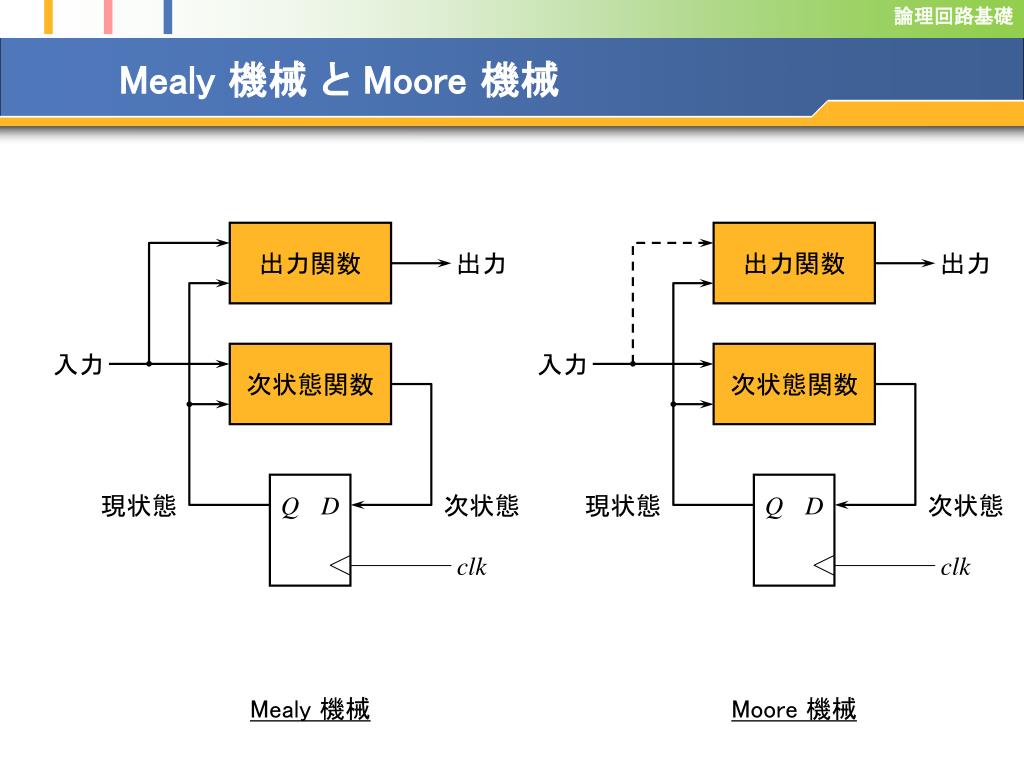

12. D D Q Q Mealy 機械 と Moore 機械 出力関数 出力関数 出力 出力 入力 次状態関数 入力 次状態関数 現状態 次状態 現状態 次状態 clk clk Mealy 機械 Moore 機械

13. 順序回路の簡単化

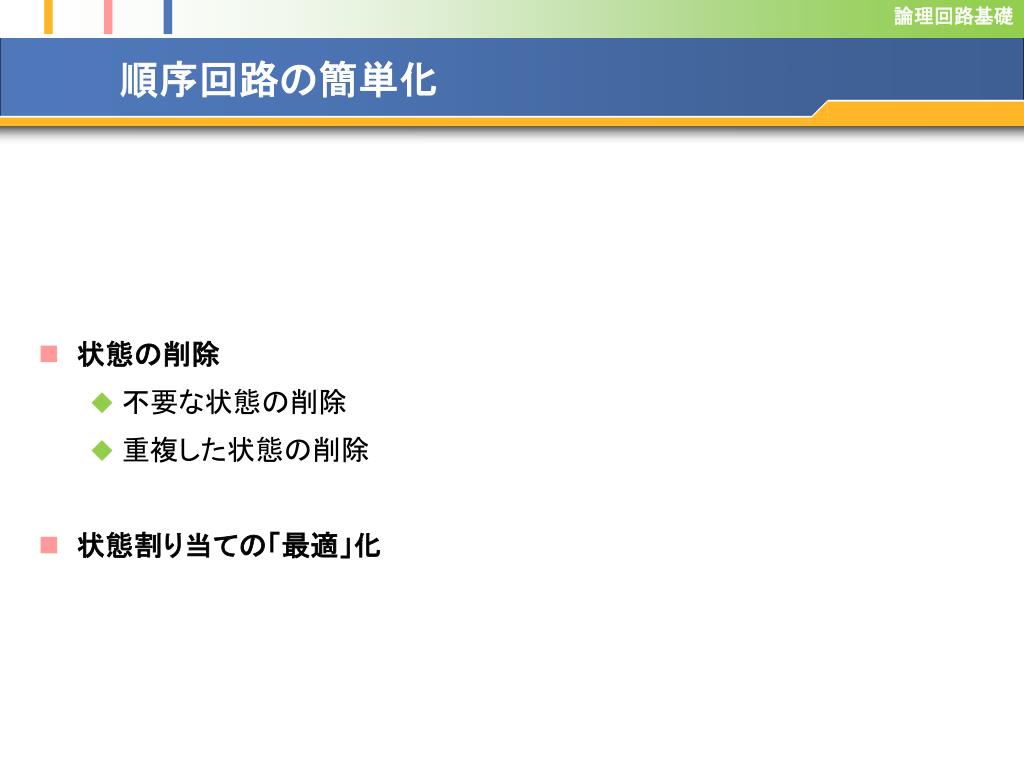

14. 順序回路の簡単化 • 状態の削除 • 不要な状態の削除 • 重複した状態の削除 • 状態割り当ての「最適」化

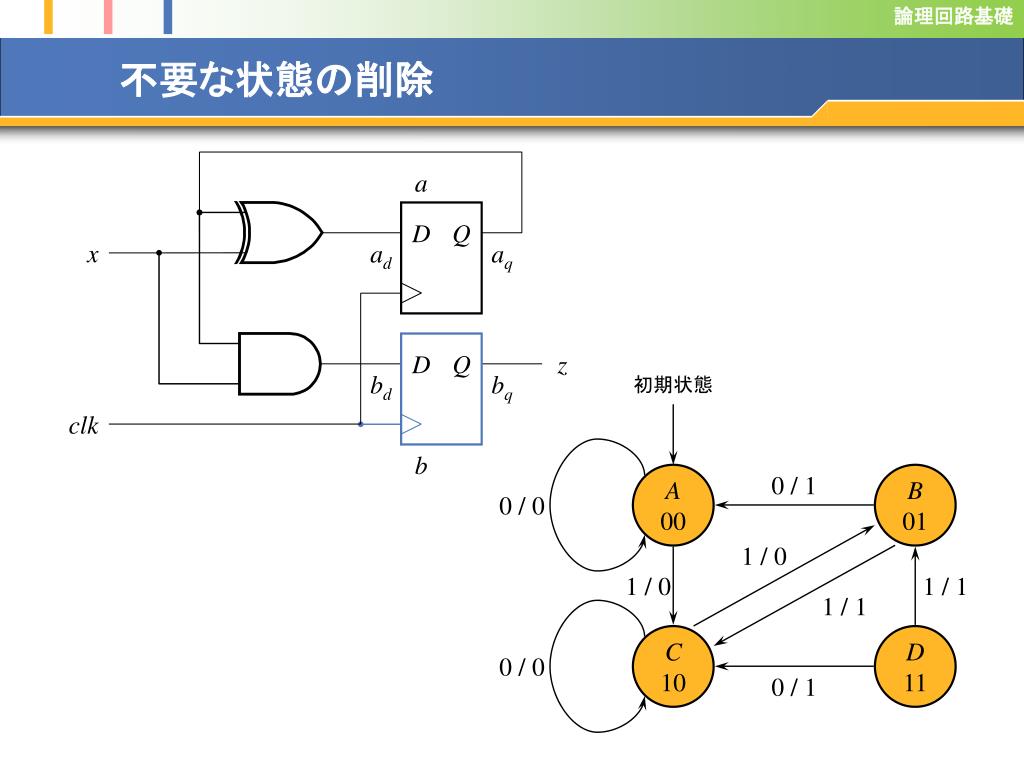

15. Q D 不要な状態の削除 a D Q x ad aq z bd bq 初期状態 clk b A 00 0 / 1 B 01 0 / 0 1 / 0 1 / 0 1 / 1 1 / 1 C 10 D 11 0 / 0 0 / 1

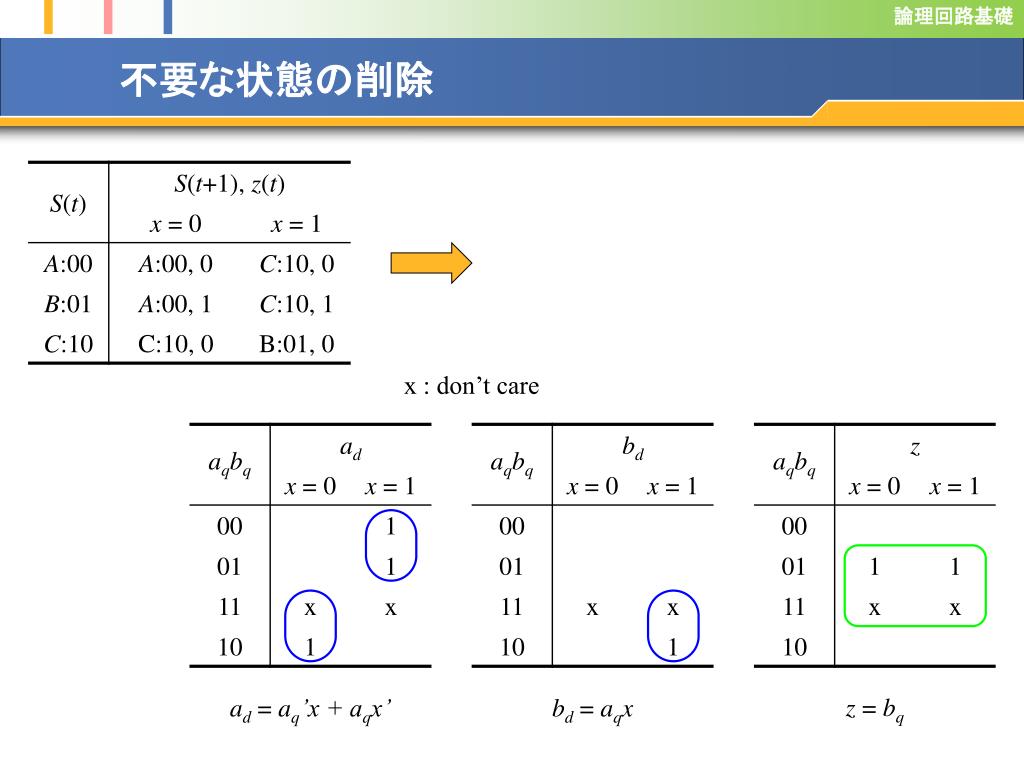

16. 不要な状態の削除 x : don’t care ad = aq’x + aqx’ bd = aqx z = bq

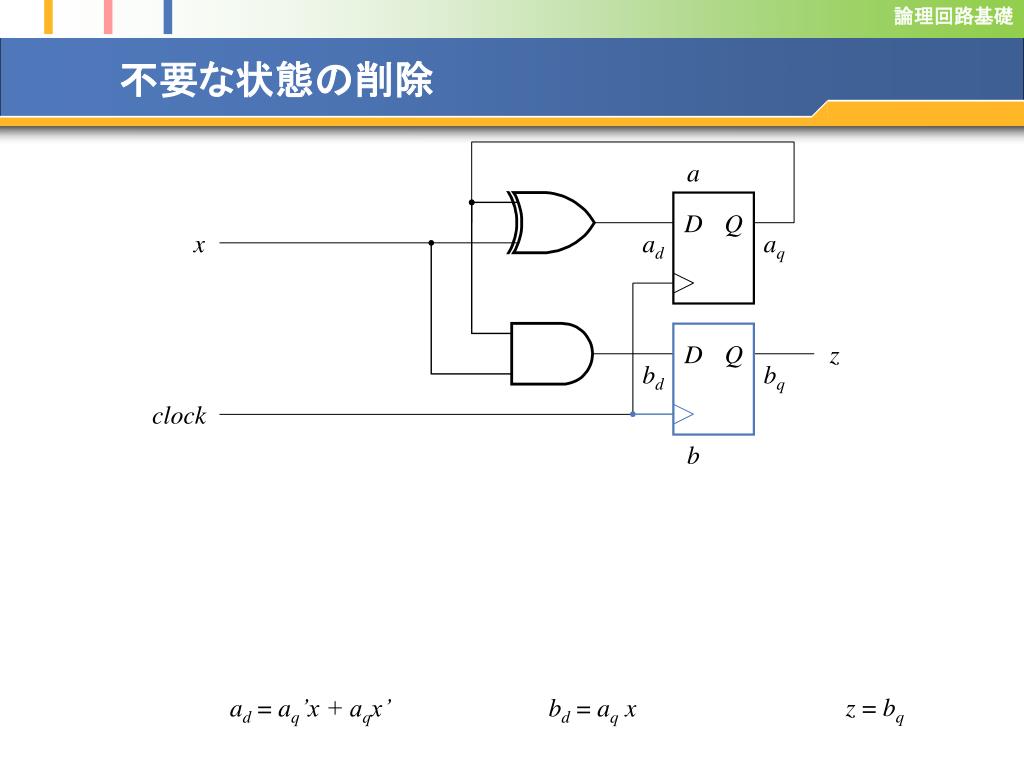

17. Q D 不要な状態の削除 a D Q x ad aq z bd bq clock b ad = aq’x + aqx’ bd = aqx z = bq

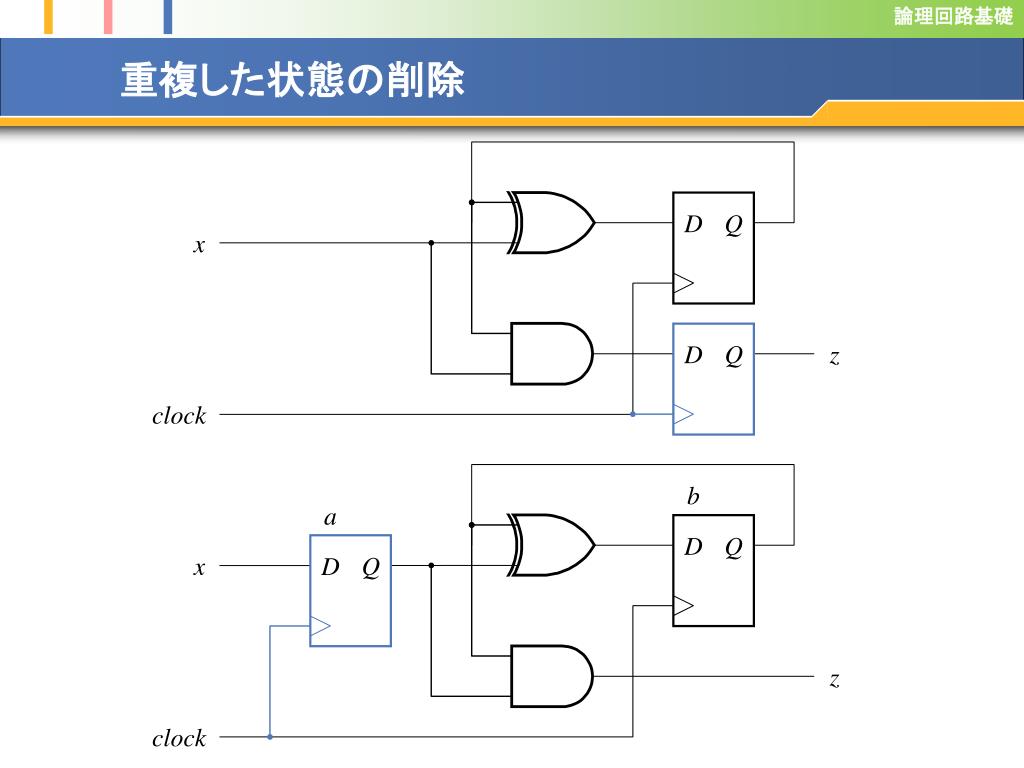

18. D Q Q Q D D 重複した状態の削除 D Q x z clock b a x z clock

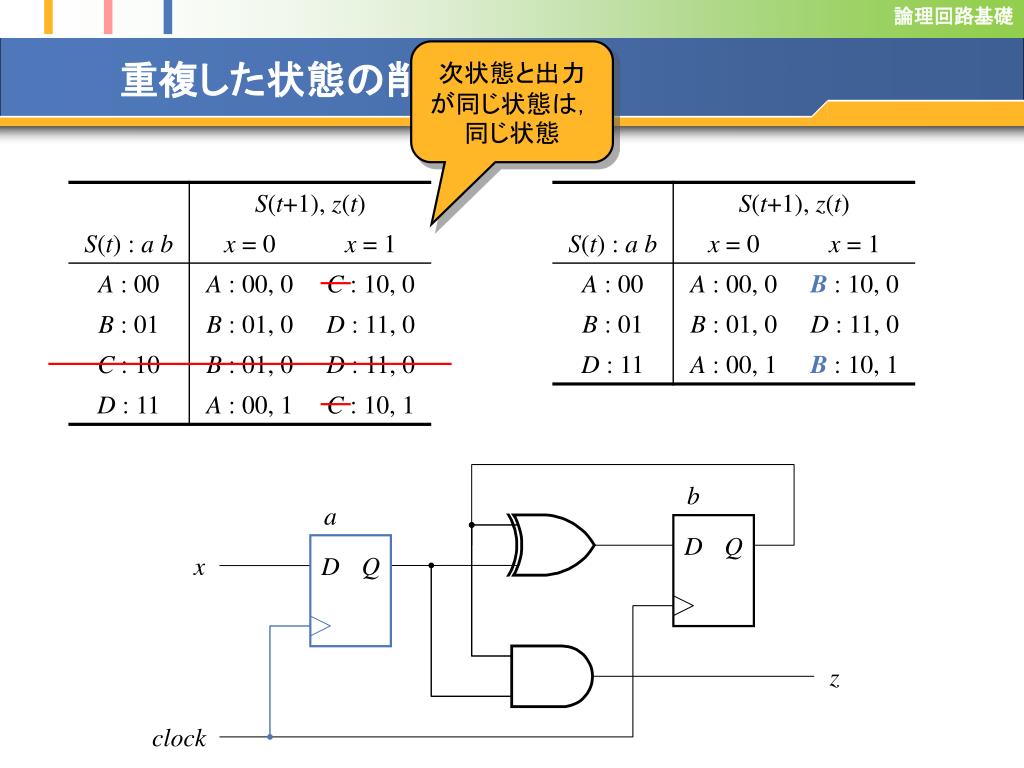

19. D Q Q D 重複した状態の削除 次状態と出力が同じ状態は，同じ状態 b a x z clock

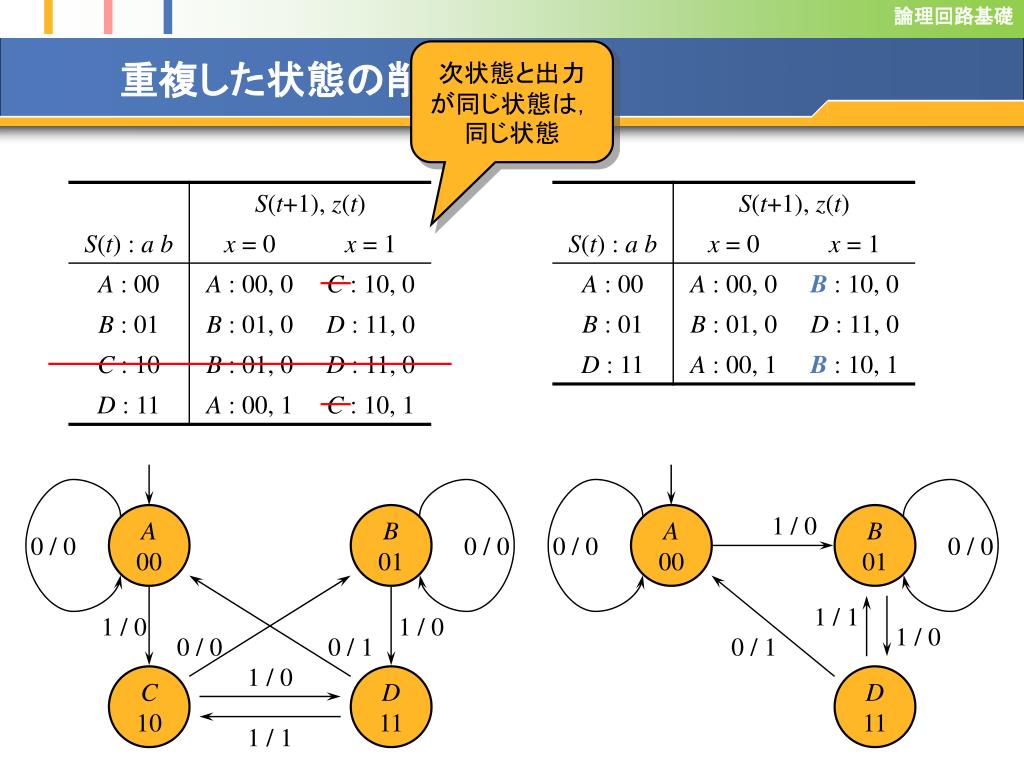

20. 重複した状態の削除 次状態と出力が同じ状態は，同じ状態 1 / 0 A 00 B 01 A 00 B 01 0 / 0 0 / 0 0 / 0 0 / 0 1 / 1 1 / 0 1 / 0 1 / 0 0 / 0 0 / 1 0 / 1 1 / 0 C 10 D 11 D 11 1 / 1

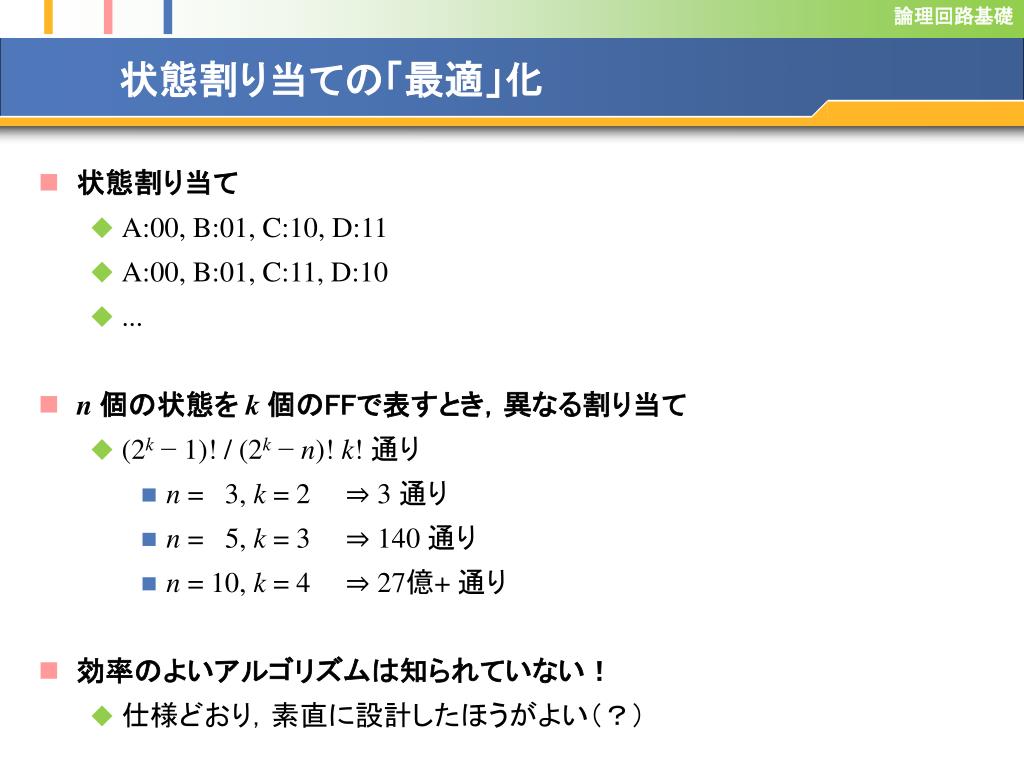

21. 状態割り当ての「最適」化 • 状態割り当て • A:00, B:01, C:10, D:11 • A:00, B:01, C:11, D:10 • ... • n 個の状態を k 個のFFで表すとき，異なる割り当て • (2k− 1)! / (2k− n)! k! 通り • n = 3, k = 2 ⇒ 3 通り • n = 5, k = 3 ⇒ 140 通り • n = 10, k = 4 ⇒ 27億+ 通り • 効率のよいアルゴリズムは知られていない！ • 仕様どおり，素直に設計したほうがよい（？）

22. 機能的な順序回路

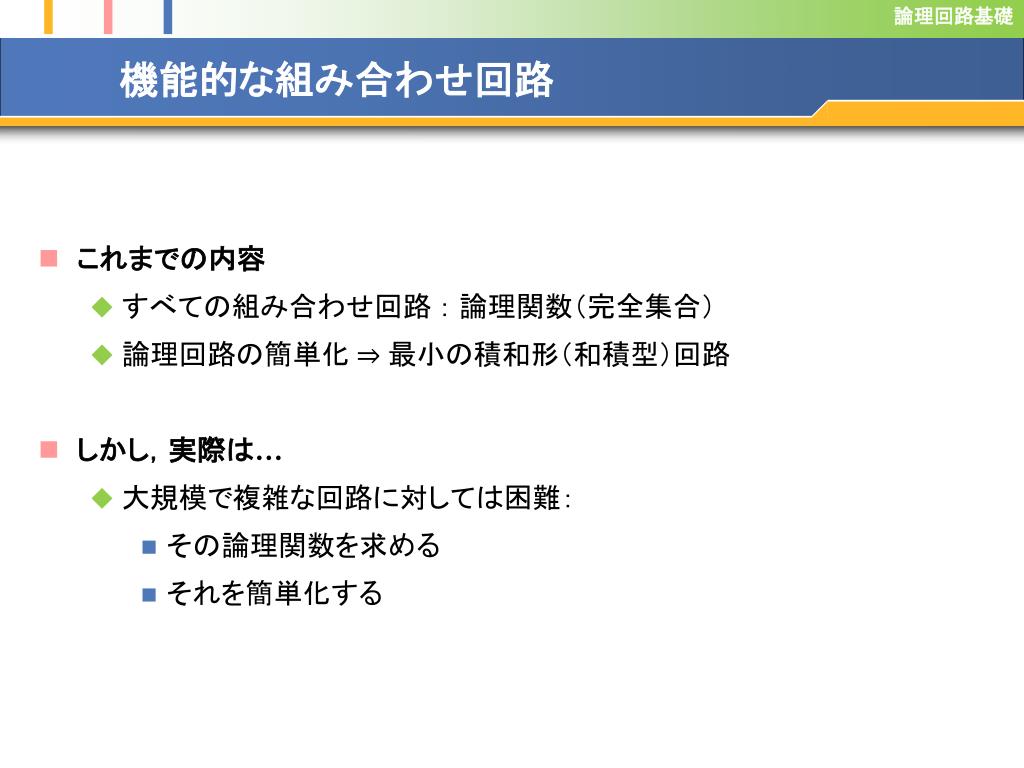

23. 機能的な組み合わせ回路 • これまでの内容 • すべての組み合わせ回路 ： 論理関数（完全集合） • 論理回路の簡単化 ⇒ 最小の積和形（和積型）回路 • しかし，実際は… • 大規模で複雑な回路に対しては困難： • その論理関数を求める • それを簡単化する

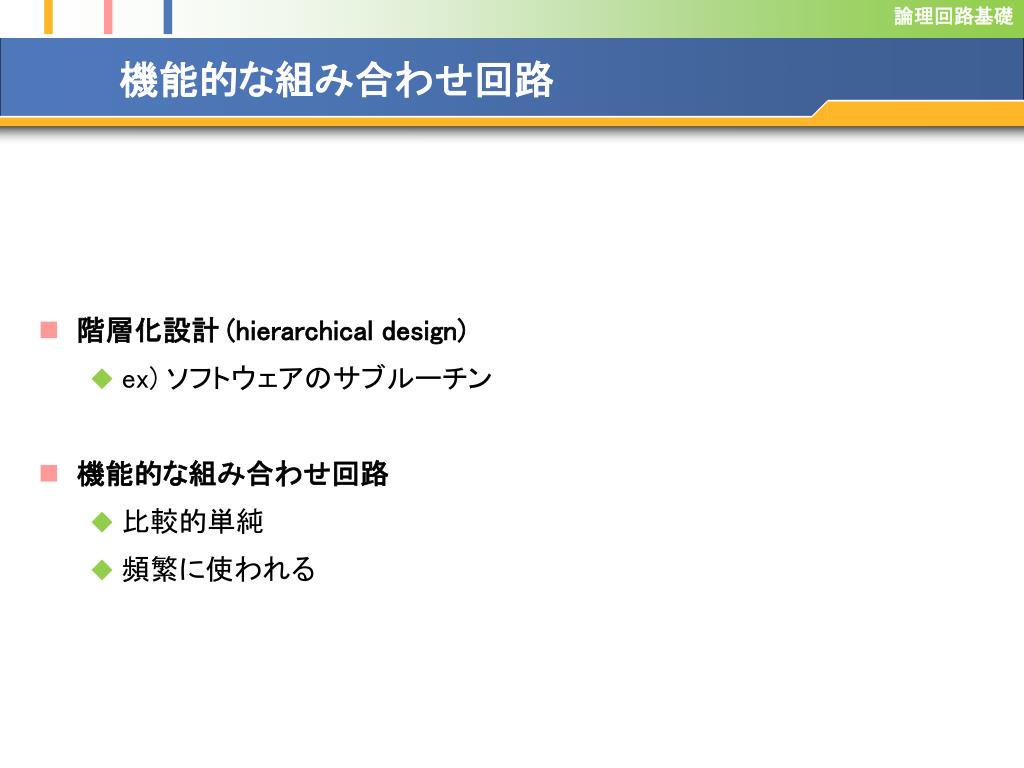

24. 機能的な組み合わせ回路 • 階層化設計 (hierarchical design) • ex) ソフトウェアのサブルーチン • 機能的な組み合わせ回路 • 比較的単純 • 頻繁に使われる

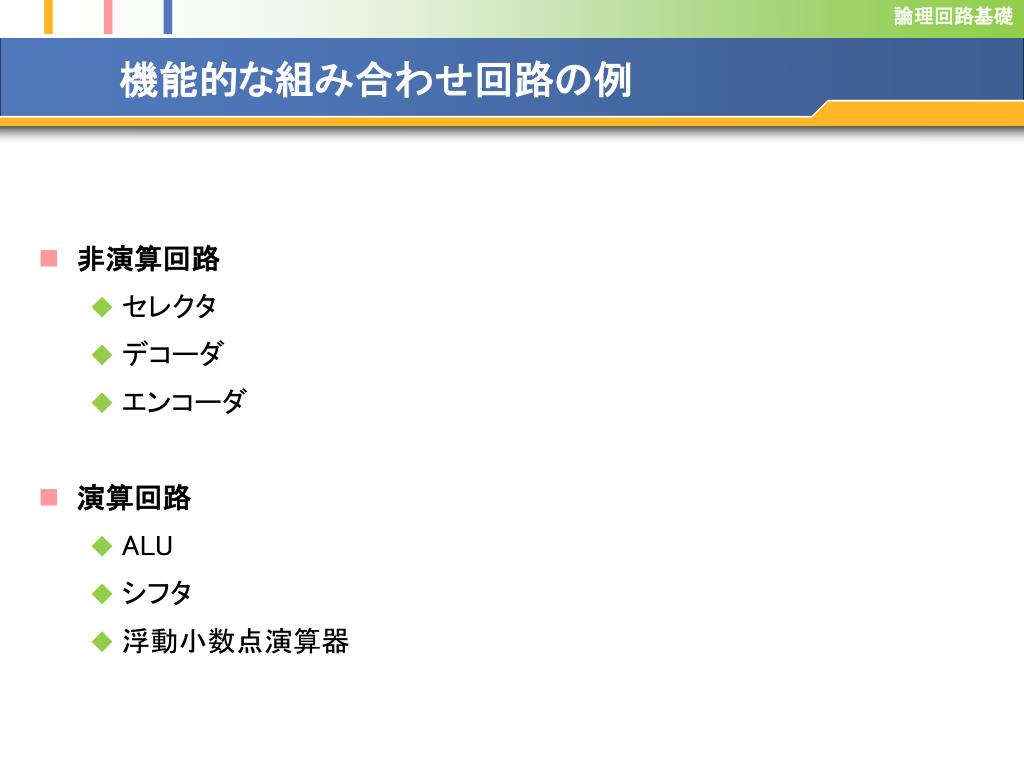

25. 機能的な組み合わせ回路の例 • 非演算回路 • セレクタ • デコーダ • エンコーダ • 演算回路 • ALU • シフタ • 浮動小数点演算器

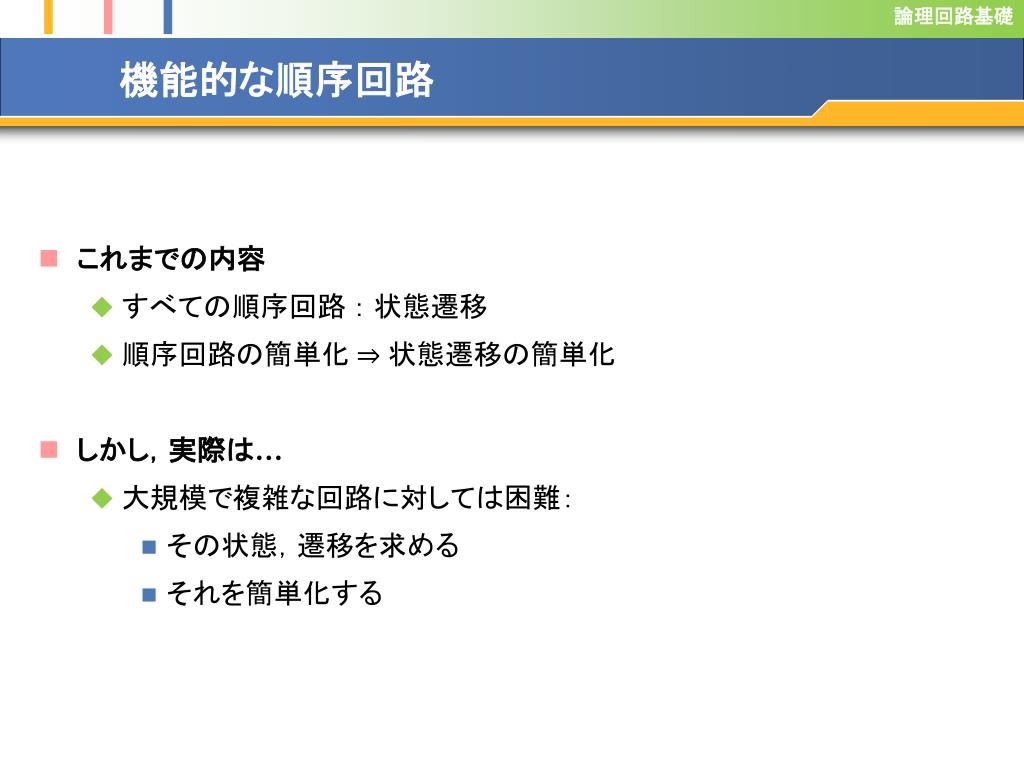

26. 機能的な順序回路 • これまでの内容 • すべての順序回路 ： 状態遷移 • 順序回路の簡単化 ⇒ 状態遷移の簡単化 • しかし，実際は… • 大規模で複雑な回路に対しては困難： • その状態，遷移を求める • それを簡単化する

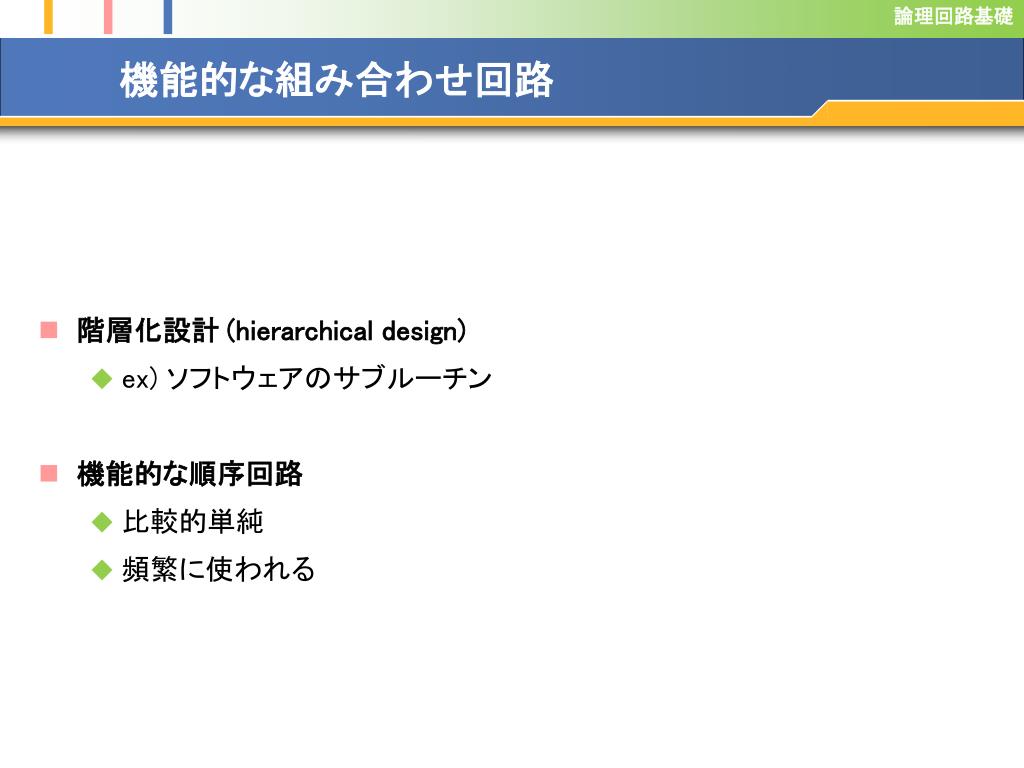

27. 機能的な組み合わせ回路 • 階層化設計 (hierarchical design) • ex) ソフトウェアのサブルーチン • 機能的な順序回路 • 比較的単純 • 頻繁に使われる

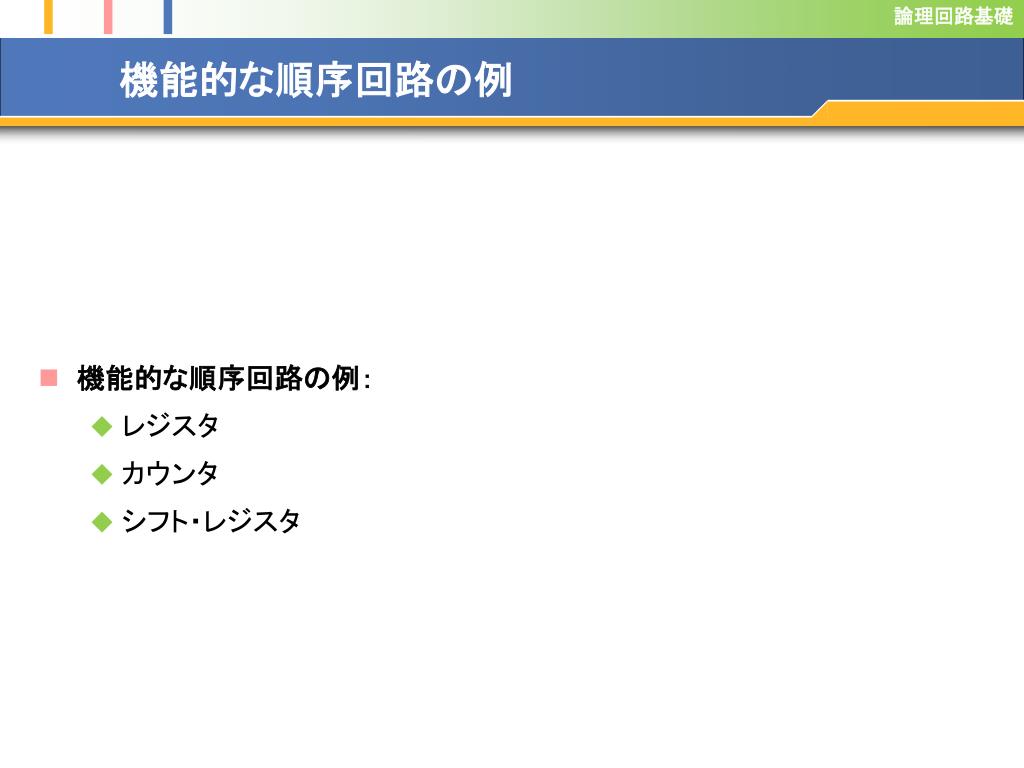

28. 機能的な順序回路の例 • 機能的な順序回路の例： • レジスタ • カウンタ • シフト・レジスタ

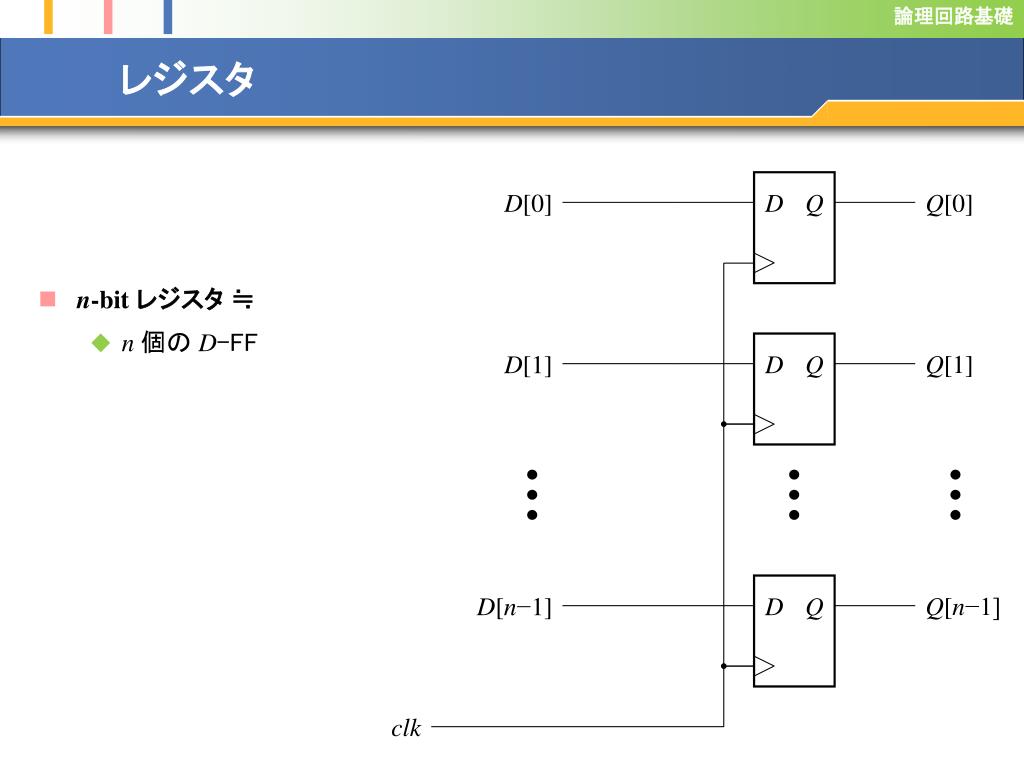

29. D D D Q Q Q レジスタ • n-bit レジスタ ≒ • n 個の D-FF Q[0] D[0] Q[1] D[1] Q[n−1] D[n−1] clk

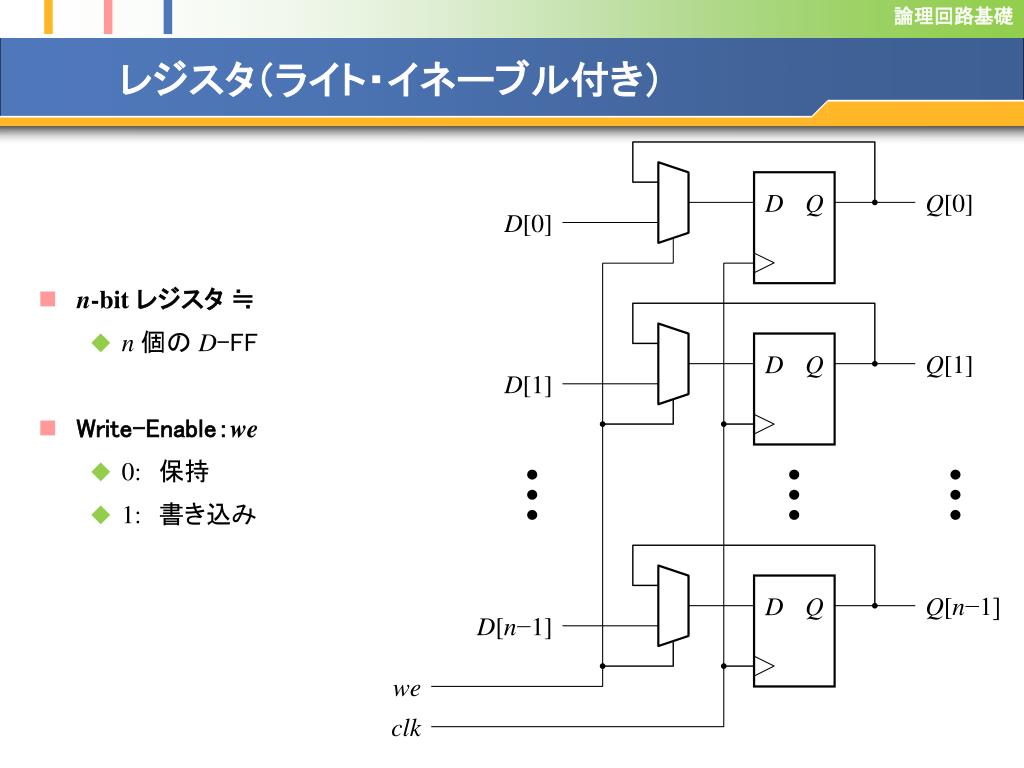

30. D D D Q Q Q レジスタ（ライト・イネーブル付き） • n-bit レジスタ ≒ • n 個の D-FF • Write-Enable：we • 0:　保持 • 1:　書き込み Q[0] D[0] Q[1] D[1] Q[n−1] D[n−1] we clk

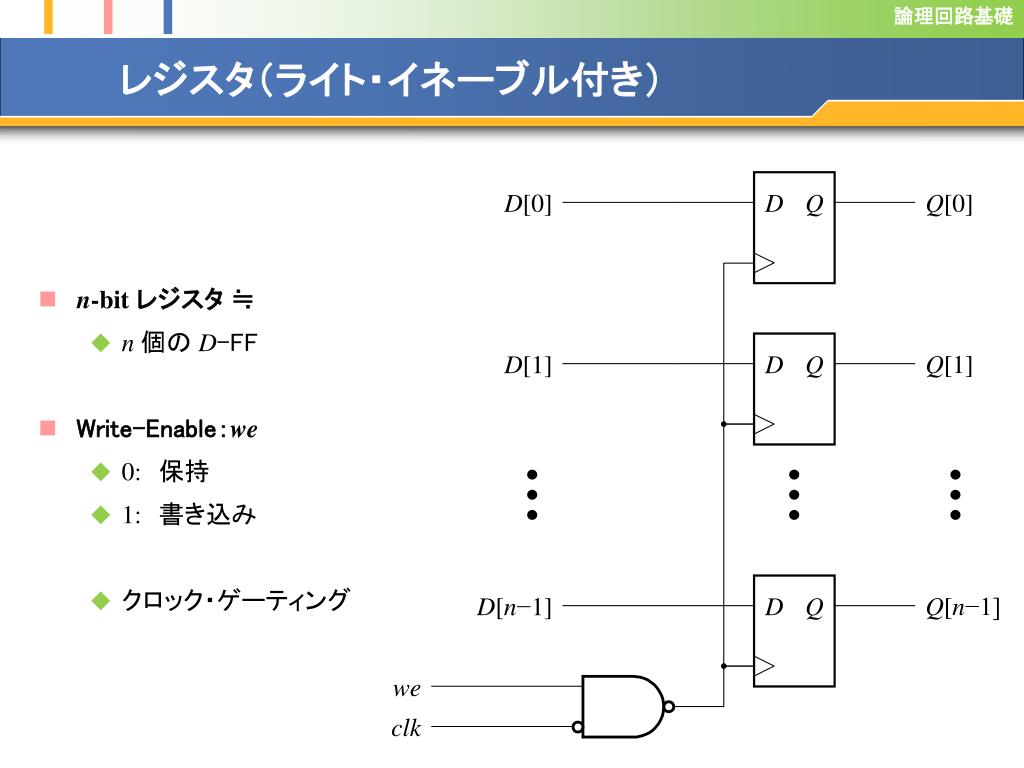

31. D D D Q Q Q レジスタ（ライト・イネーブル付き） • n-bit レジスタ ≒ • n 個の D-FF • Write-Enable：we • 0:　保持 • 1:　書き込み • クロック・ゲーティング Q[0] D[0] Q[1] D[1] Q[n−1] D[n−1] we clk

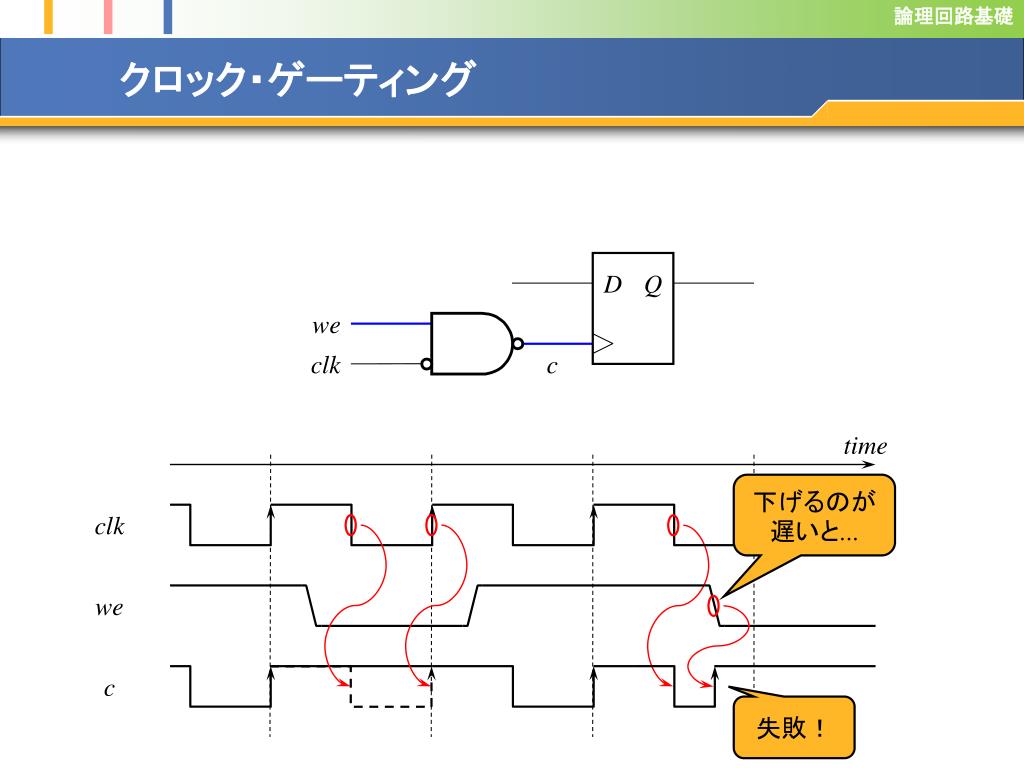

32. D Q クロック・ゲーティング we clk c time 下げるのが遅いと... clk we c 失敗！

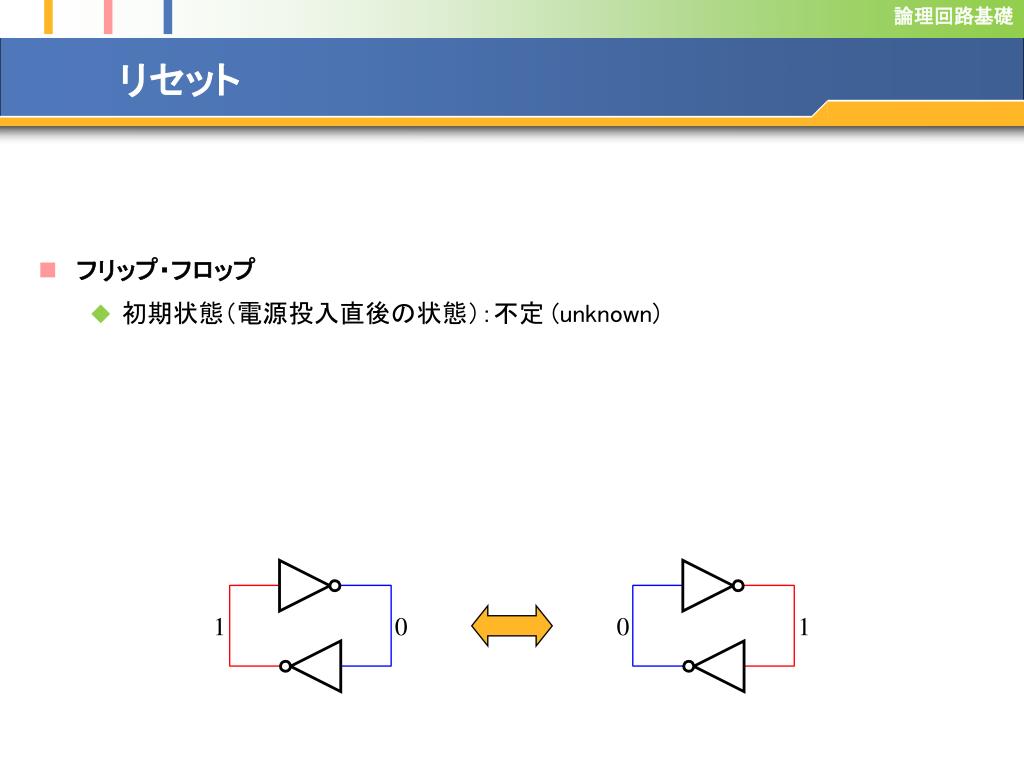

33. リセット • フリップ・フロップ • 初期状態（電源投入直後の状態）：不定(unknown) 1 0 0 1

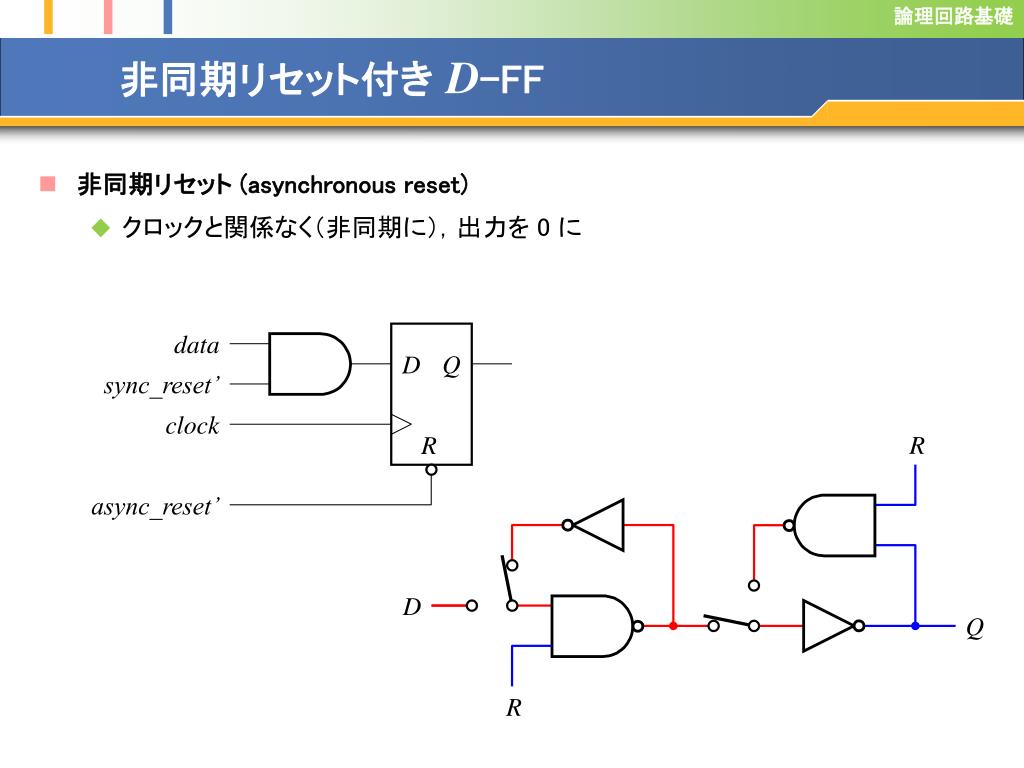

34. 非同期リセット付き D-FF • 非同期リセット(asynchronous reset) • クロックと関係なく（非同期に），出力を 0 に data Q D sync_reset’ clock R R async_reset’ D Q R

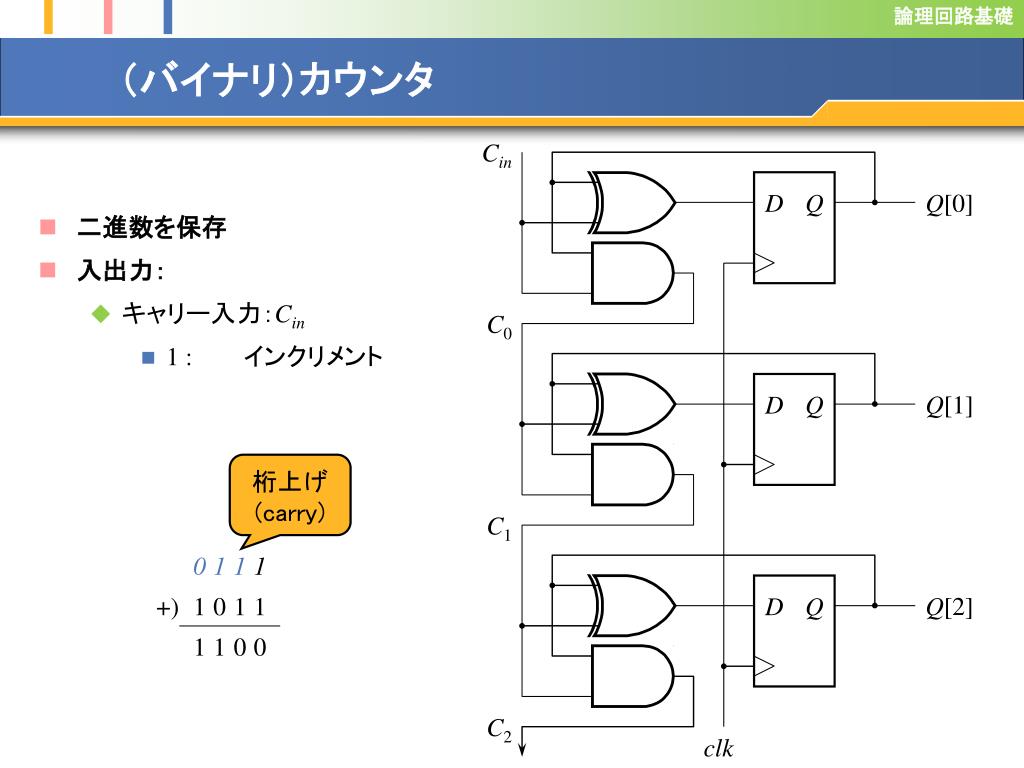

35. D D D Q Q Q （バイナリ）カウンタ Cin • 二進数を保存 • 入出力： • キャリー入力：Cin • 1 : インクリメント Q[0] C0 Q[1] 桁上げ(carry) C1 0 1 1 1 Q[2] +) 1 0 1 1 1 1 0 0 C2 clk

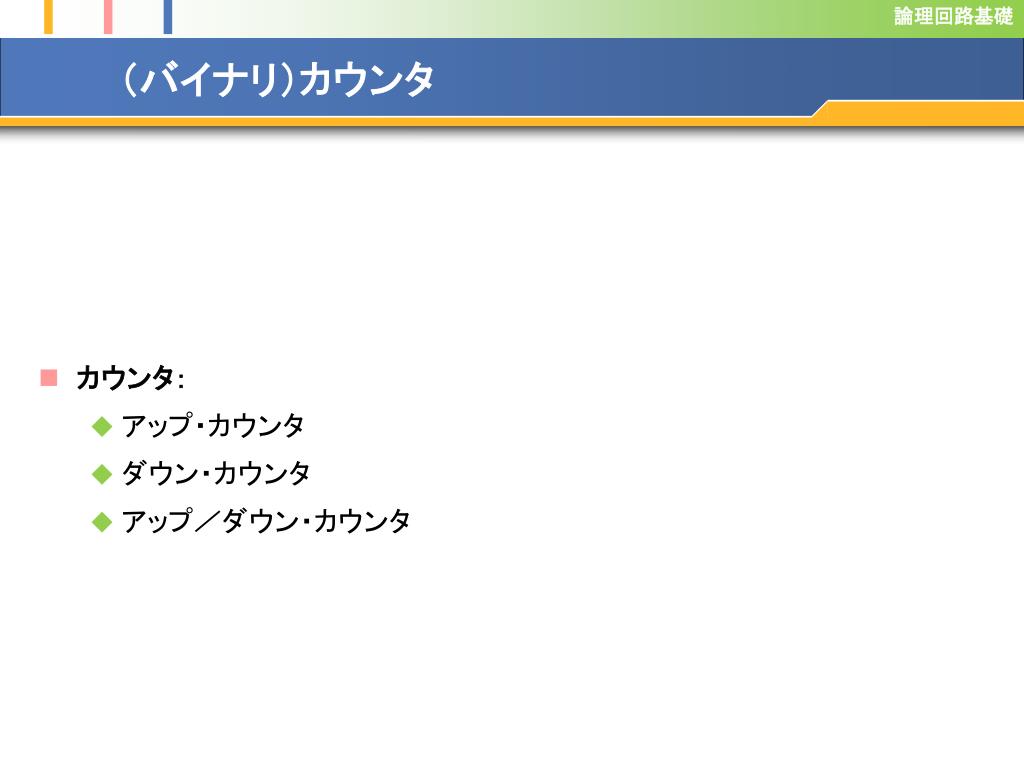

36. （バイナリ）カウンタ • カウンタ： • アップ・カウンタ • ダウン・カウンタ • アップ／ダウン・カウンタ

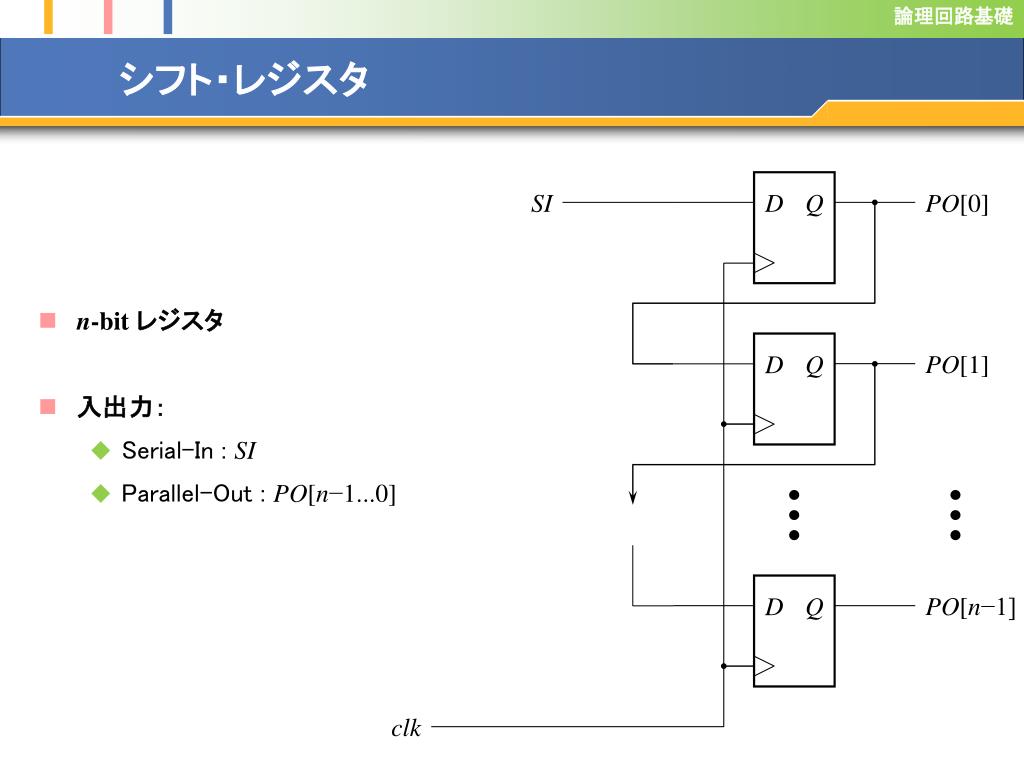

37. D D D Q Q Q シフト・レジスタ • n-bit レジスタ • 入出力： • Serial-In : SI • Parallel-Out : PO[n−1...0] PO[0] SI PO[1] PO[n−1] clk

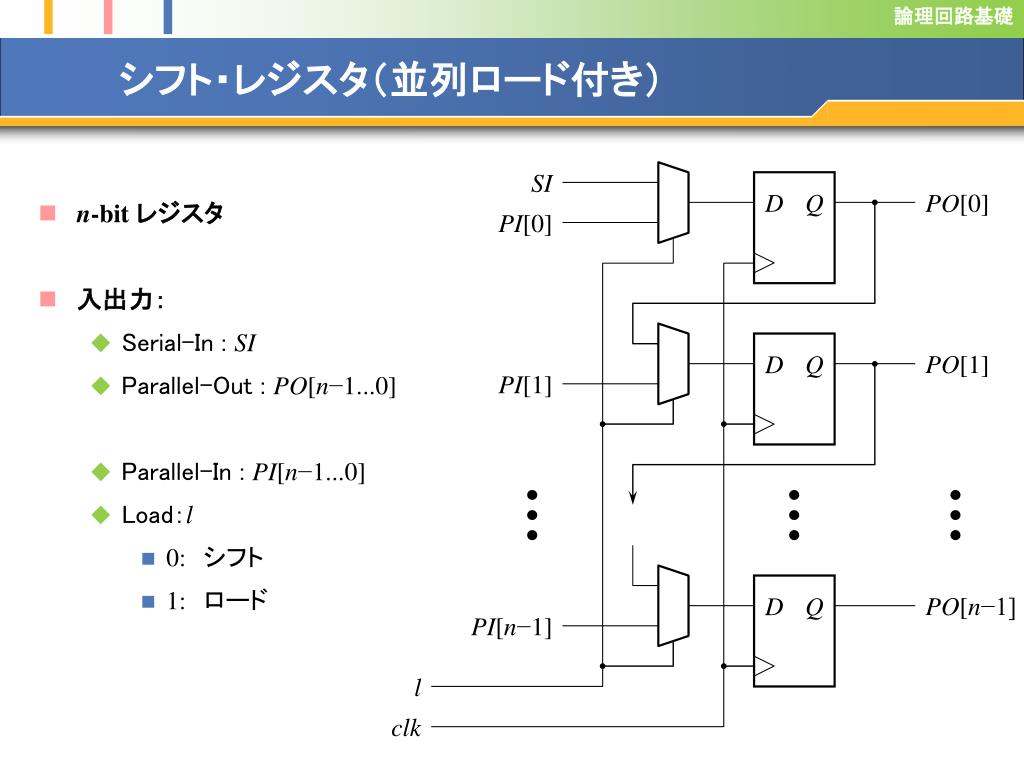

38. D D D Q Q Q シフト・レジスタ（並列ロード付き） • n-bit レジスタ • 入出力： • Serial-In : SI • Parallel-Out : PO[n−1...0] • Parallel-In : PI[n−1...0] • Load：l • 0:　シフト • 1:　ロード SI PO[0] PI[0] PO[1] PI[1] PO[n−1] PI[n−1] l clk

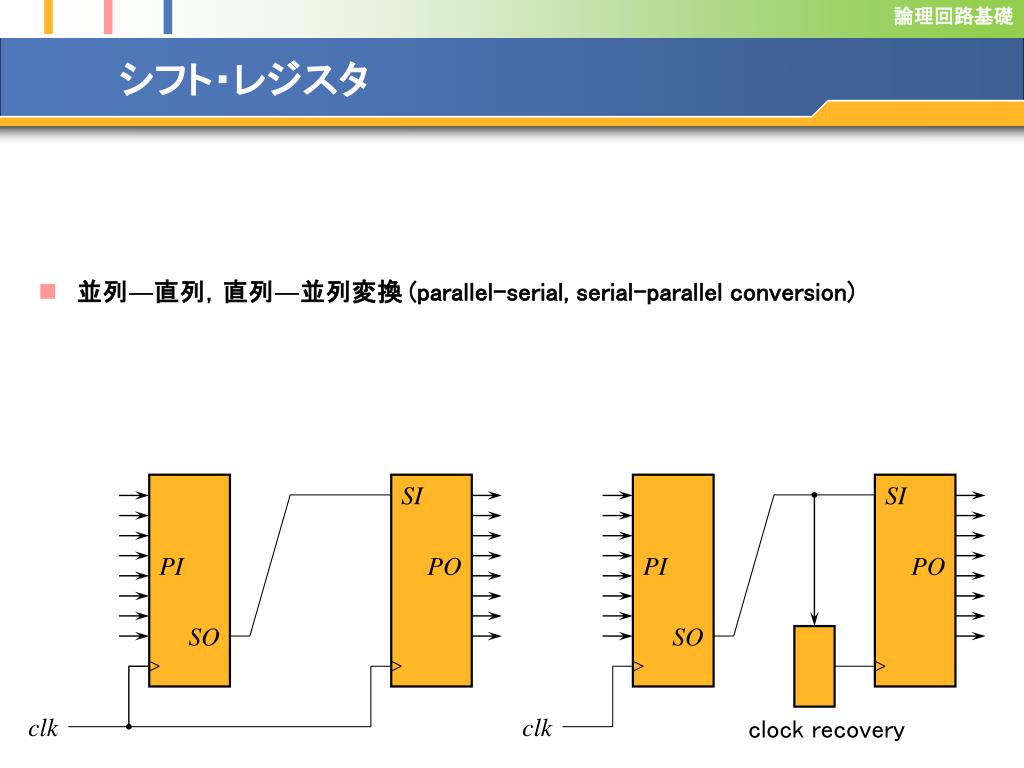

39. シフト・レジスタ • 並列―直列，直列―並列変換 (parallel-serial, serial-parallel conversion) SI SI PI PO PI PO SO SO clk clk clock recovery

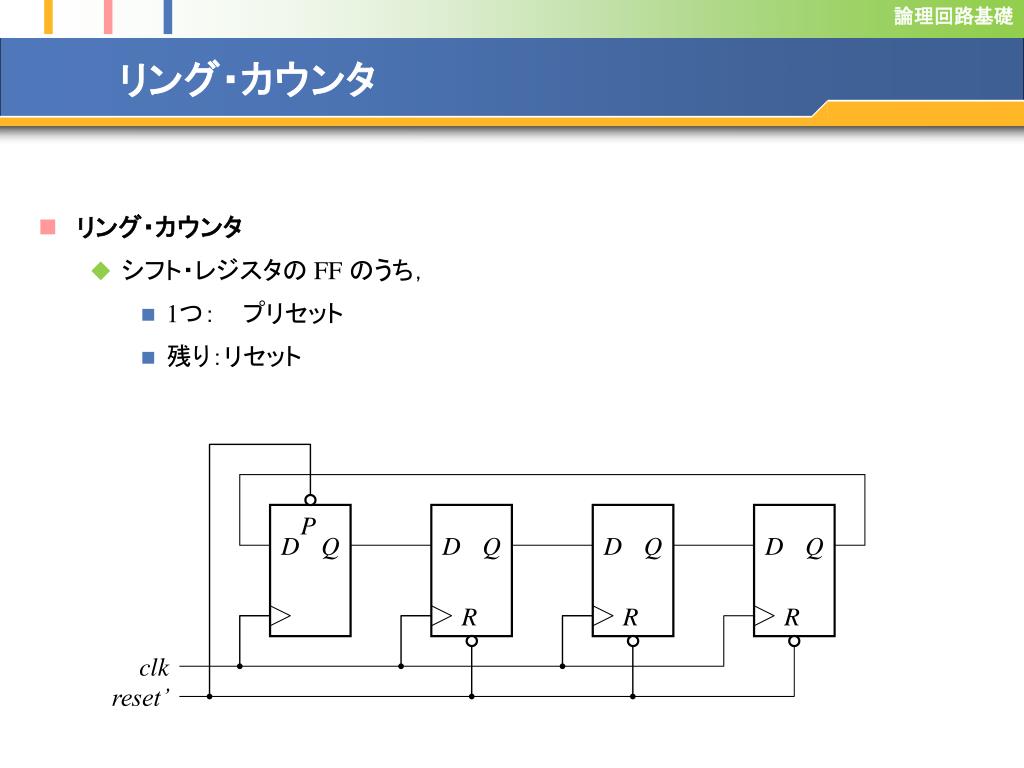

40. リング・カウンタ • リング・カウンタ • シフト・レジスタの FF のうち， • 1つ： プリセット • 残り：リセット P D Q D Q D Q D Q R R R clk reset’

41. 今日のまとめ

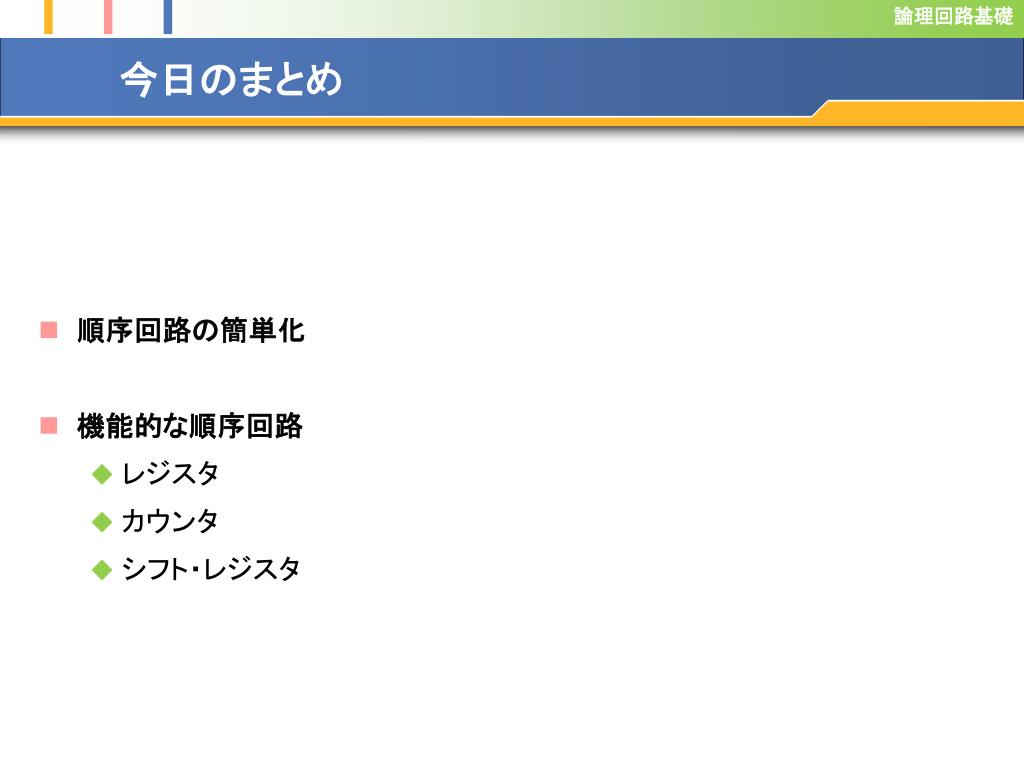

42. 今日のまとめ • 順序回路の簡単化 • 機能的な順序回路 • レジスタ • カウンタ • シフト・レジスタ

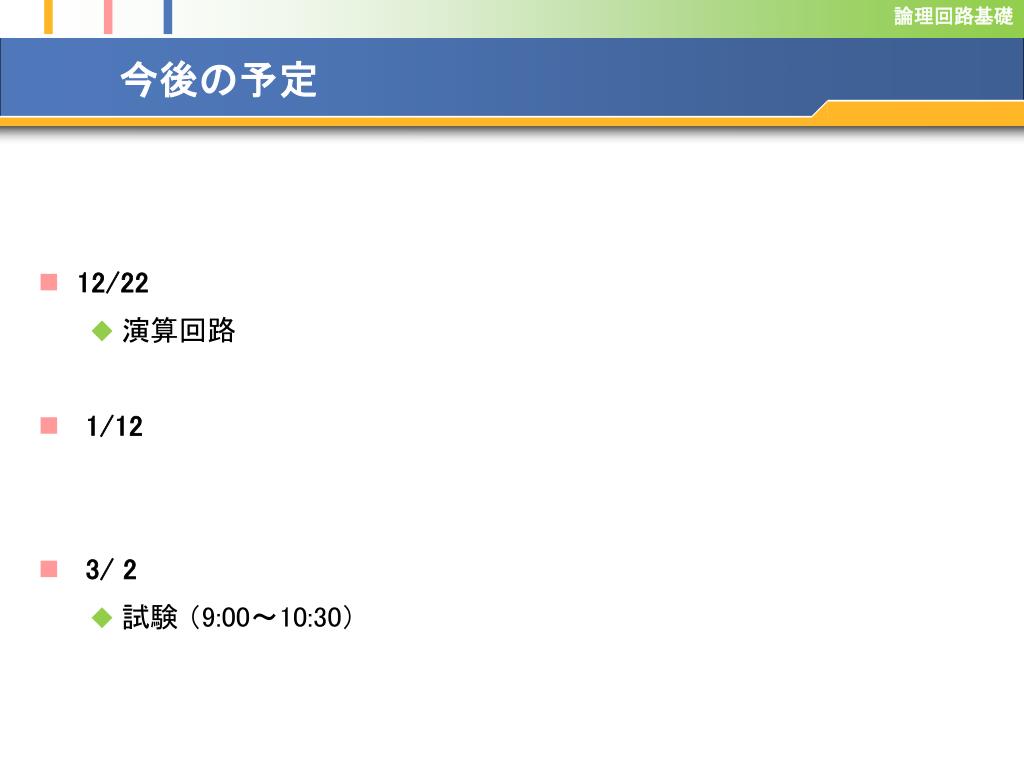

43. 今後の予定 • 12/22 • 演算回路 • 1/12 • 3/ 2 • 試験 （9:00～10:30）
