slide1

ALUMOLD®

ALCAST®

SOLUÇÕES EFICIENTES

em ligas de alumínio de alta resistência

para a Indústria de Moldes Plásticos

Alumold®, Alumold® 500, Alumold® 400, Alumold® 350, Alumold® 110 e Alcast ® são ligas patenteadas e marcas registradas mundialmente de propriedade da ALCAN Aerospace, Transport and Industry

slide2

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Por que

Alumínio ?

Melhor Usinabilidade

Maior Condutibilidade Térmica

Menor Densidade

Dureza

Resistência Mecânica

Rigidez

  • Novos hábitos
  • Métodos de Design diferentes do aço
  • Hábitos de utilização
  • Ganhos em redução de custos :
  • Tempos de Usinagem Reduzidos
  • Aumento de Produtividade

Menores

Custos Totais

slide3

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Excepcional Usinabilidade

Tamanho

da Cavidade

Grande

  • Aumento na velocidade de usinagem : Até 10 vezes mais rápida do que com aço ;
  • Aumento na velocidade de Eletro-Erosão : Até 5 vezes mais rápida do que com aço ;
  • Redução no tempo de polimento : Cai para até ¼ do que é gasto com aço ;
  • Possibilidade de usinagem profunda ;
  • Redução no tempo gasto com ajustagem do molde ;
  • Aumento na vida útil das ferramentas de usinagem ;

Médio

Complexidade

da Cavidade

Pequeno

Baixa

Média

Alta

Índice de Usinabilidade

Potencial de Redução de Custos

Redução no custo do molde !

Redução no prazo de entrega do Molde !!

Redução do tempo para o Molde entrar em produção !!!

slide4

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Extraordinária Condutibilidade Térmica

  • Condutibilidade Térmica de 3 a 6 vezes maior que a do aço ;
  • Mesma faixa de condutibilidade térmica de ligas de Cu-Be ( Cobre-Berílio ) ;
  • Menor tempo de resfriamento das peças injetadas / sopradas ;
  • Redução nos tempos de ciclo de injeção / sopro ;
  • Maior velocidade na extração de calor ;

Redução no tempo de ciclo de injeção / sopro !

Aumento na produtividade ( mais peças / hora ) !!

Redução no custo final da peça plástica !!!

slide5

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Extraordinária Condutibilidade Térmica

Comparação da velocidade de resfriamento de uma mesma peça injetada em um molde fabricado com Aço e outra em molde fabricado com ALUMOLD®

AÇO (P20)

ALUMOLD®

Maior Homogeneidade térmica !

Menor distorção / empenamento das peças !!

Menor nível de perdas na injeção / sopro !!!

slide6

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Extraordinária Condutibilidade Térmica

  • Moldes em alumínio sofrem menor influência do posicionamento dos canais de refrigeração,
  • ao contrário do que ocorre com o aço ;
  • Simplificação do design e usinagem dos canais de refrigeração de um molde em alumínio ;

Design do molde facilitado !

Menor necessidade de usinagem !!

Usinagem simplificada e mais barata !!!

slide7

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Propriedades Mecânicas

  • Alteração no Design para compensar os módulos diferentes do que do aço e, em
  • alguns casos, menores resistências mecânica e à fadiga ;
  • Se a dureza não for suficiente, existe a alternativa/possibilidade de tratamento
  • superficial ;
slide8

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

MENOR DENSIDADE – Custo de Matéria Prima

Preços de custo para um pedaço de cada material, com as mesmas dimensões : 100 mm x 100 mm x 100 mm

Faixa de Preços

( R$ / dm3 )

A menor densidade do alumínio ( menor peso ) compensa com

vantagens a diferença no preço por Kg em relação ao aço !!!

slide9

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Potencial para redução de custos

ESTIMATIVAS POTENCIAIS.

Valores reais dependem do tipo do molde, características da peça e

das variáveis do processo de injeção/sopro

slide10

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Economia : Exemplo 1

  • MOLDURA DE TELEVISOR – ABS – 300.000 peças
  • Prensa de Injeção de 800 Ton
  • Custo do molde ( incluindo matéria-prima )
    • Aço ( P20 ) : 10 Ton € 230.000
    • ALUMOLD® : 4 Ton € 170.000 ( -26% )
  • Tempo de ciclo
    • ALUMOLD® : 40 segundos
    • Aço P20 (Mínimo) : 57 segundos
    • Aço P20 (Mesma Qualidade) : 77 segundos
  • Nr. de dias para produção completa
    • Aço P20 : 200 – 270 dias
    • ALUMOLD® : 140 dias
slide11

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Economia : Exemplo 2

  • CAPAÇETE – ABS – 800.000 peças
  • Prensa de Injeção de 300 Ton
  • Custo do molde ( incluindo matéria-prima )
    • Aço ( P20 ) : € 38.500
    • ALUMOLD® : € 27.000 ( -30% )
  • Tempo de ciclo
    • ALUMOLD® : 24 segundos
    • Aço P20 (Mesma Qualidade) : 60 segundos
  • Nr. de dias para produção completa
    • Aço P20 : 556 dias
    • ALUMOLD® : 222 dias

Enquanto um molde de aço produz 1 milhão de peças, o mesmo molde em ALUMOLD® produz 2,5 milhões de peças, no mesmo tempo e c/ o mesmo custo final !!!

slide12

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Vantagens na cadeia produtiva

slide13

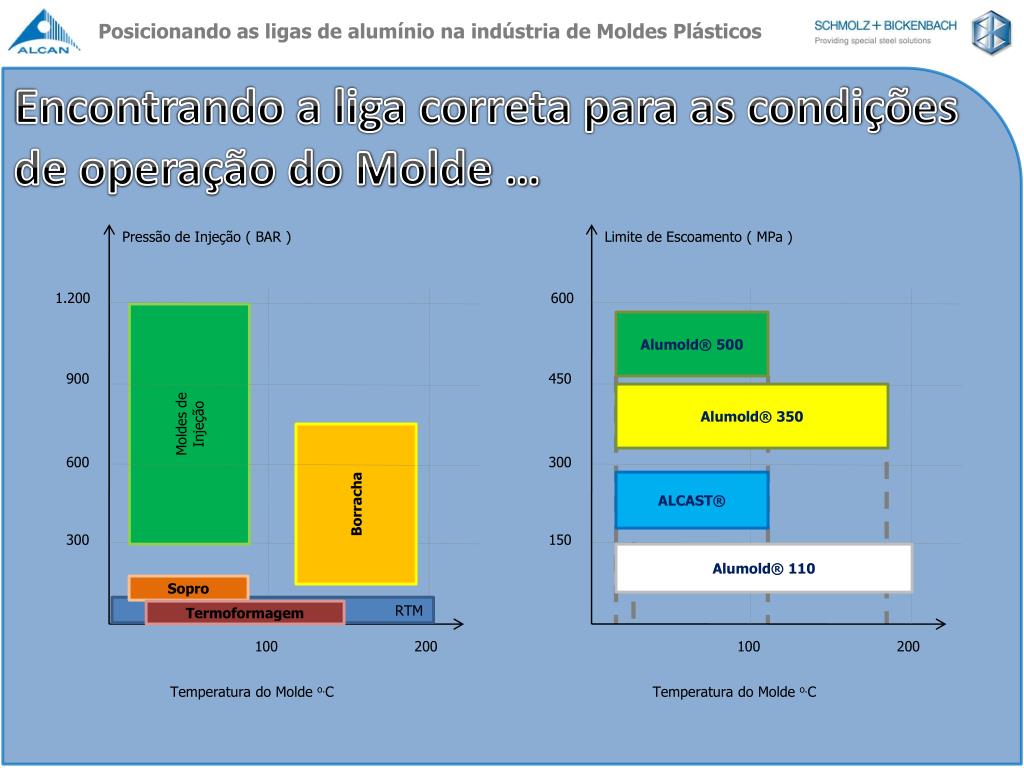

Posicionando as ligas de alumínio na indústria de Moldes Plásticos

Encontrando a liga correta para as condições

de operação do Molde …

Pressão de Injeção ( BAR )

Limite de Escoamento ( MPa )

1.200

600

Alumold® 500

Moldes de

Injeção

900

450

Alumold® 350

Borracha

600

300

ALCAST®

300

150

Alumold® 110

Sopro

RTM

Termoformagem

100

200

100

200

Temperatura do Molde o.C

Temperatura do Molde o.C

slide14

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

ALUMOLD® 500/ ALCAST®

  • Características dos materiais
  • Ligas da série 7XXX ( AlMgZn ) de última geração ;
  • Ligas de alta resistência mecânica ;
  • Boa homogeneidade das propriedades independente
  • da espessura ;
  • Excelente estabilidade dimensional ;
  • Envelhecidas e com alívio de tensões ;
  • Temperatura máxima de serviço : 120o.C
  • ( temperatura do molde, não do plástico )
  • ALUMOLD® 500 : Laminado ( espessura <= 300 mm )
  • Forjado ( espessuras até 700 mm )
  • ALCAST® : Fundido em qualquer espessura até 600 mm ;
  • Aplicações Indicadas
  • Aplicações de alta performance ;
  • Moldes para injeção de termoplásticos de médias/altas tiragens ;
  • Moldes para sopro ;
slide15

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

ALUMOLD® 350

  • Características do material
  • Ligas da série 2XXX ( AlCu ) de última geração ;
  • Liga de média resistência mecânica ;
  • Excelente estabilidade dimensional ;
  • Envelhecidas e com alívio de tensões ;
  • Apenas placas laminadas ;
  • Temparatura máxima de serviço : 180o.C
  • ( temperatura do molde, não do plástico )
  • Aplicações Indicadas
  • Processos de alta temperatura ;
  • Moldagem em borracha ( solas de sapato, pneus ) ;
  • Moldes de sopro assépticos ( enchimento à quente ) ;
  • Conformação de materiais compostos ( ex. RTM ) ;
slide16

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

ALUMOLD® 110

  • Características do material
  • Ligas da série 5XXX ( AlMg ) ;
  • Ligas de baixa resistência mecânica ;
  • Placas e blocos fundidos;
  • Temparatura máxima de serviço : 200o.C
  • ( temperatura do molde, não do plástico )
  • Aplicações Indicadas
  • Processos de baixa pressão e baixa resistência;
  • Termoformagem ;
  • Protótipos para moldes de injeção ;
  • Conformação de materiais compostos ( ex. RTM ) ;
slide17

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

Por que ALUMOLD® / ALCAST® ?

Comparativo de propriedades com ligas convencionais

slide18

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

Ligas de Alumínio vs. Tipos de plástico e tiragem de peças

  • ATENÇÃO !!! A escolha do material depende não só da tiragem e do tipo de plástico, mas também :
  • Da complexidade do molde ou da peça injetada/soprada ( e.g. : Elementos móveis, etc. … )
  • Do requisito da superfície ( e.g. : Polida, Texturizada … )
  • Do tipo de processo ( e.g. : alta ou baixa pressão … )
  • Da temperatura de trabalho
  • É de grande importância o envolvimento técnico do fornecedor do alumínio na etapa de design do molde , para que sejam obtidos todos os benefícios possíveis
slide19

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

Casos de sucesso na utilização de ALUMOLD® para a

fabricação dos Moldes para Plásticos

UTENSÍLIOS DOMÉSTICOS

Recipiente para líquidos

injetado em PP

Protetor p/ Microondas

Acabamento espelhado!!

slide20

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

Casos de sucesso na utilização de ALUMOLD® para a

fabricação dos Moldes para Plásticos

EMBALAGENS

Garrafa ( moldagem por sopro )

Tiragem de milhões de peças

Recipiente para Alimentos

Injetado em PC

Tiragem > 100.000 peças

slide21

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

Casos de sucesso na utilização de ALUMOLD® para a

fabricação dos Moldes para Plásticos

INDÚSTRIA AUTOMOBILÍSTICA

Tampo do Motor ( PA 6 + 30% GF )

Tiragem de 50.000 peças

Plástico Reforçado com fibra !!

Base de Farol ( PP + 30% GF )

Tiragem de 50.000 peças

Plástico Reforçado com fibra !!

slide22

Ligas de alumínio especializadas para a aplicação de Moldes Plásticos

Casos de sucesso na utilização de ALUMOLD® para a

fabricação dos Moldes para Plásticos

INDÚSTRIA AUTOMOBILÍSTICA

Para-choque do BMW 3 series

Tiragem de 10.000 peças

Retrovisor Externo em ABS

Tiragem de 50.000 peças

Moldes de Grandes Dimensões !!

slide23

CRÉDITOS DE AUTORIA

As informações contidas neste trabalho foram cuidadosamente pesquisadas, analisadas e elaboradas por :

Jean-Etienne FOURNIER

Desenvolvimento de Produto e Suporte Técnico

ALCAN Aerospace, Transportation & Industry

A tradução e adaptação para o Português foi elaborada por:

SCHMOLZ + BICKENBACH DO BRASIL

Divisão Alumínio

Assistência e Suporte Técnico

Alumold®, Alumold® 500, Alumold® 400, Alumold® 350, Alumold® 110 e Alcast ® são ligas patenteadas e marcas registradas mundialmente de propriedade da ALCAN Aerospace, Transport and Industry
