MIT-LL CCID41 CCD with Charge Injection. Alumina Substrate. Flexprint. Torlon Standoffs. Au coated Cu Heatsink. Astro-E2 衛星搭載用 X 線 CCD カメラ XIS の開発. XIS の特徴 7keV 以上で XMM を凌駕する大面積 高エネルギー分解能の XRS との同時観測（ XRS 後には唯一のソフト X 線検出器） HXD とオーバーラップするエネルギーバンド.

saki
Download Presentation

林田清、鳥居研一、並木雅章、白庄司貴之、東海林雅幸、勝田哲、宮田恵美、常深博 ( 阪大理 ), 堂谷忠靖、尾崎正伸 、村上弘志、市川喜徳、森尾一徹、狐塚正樹 (JAXA) 、

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

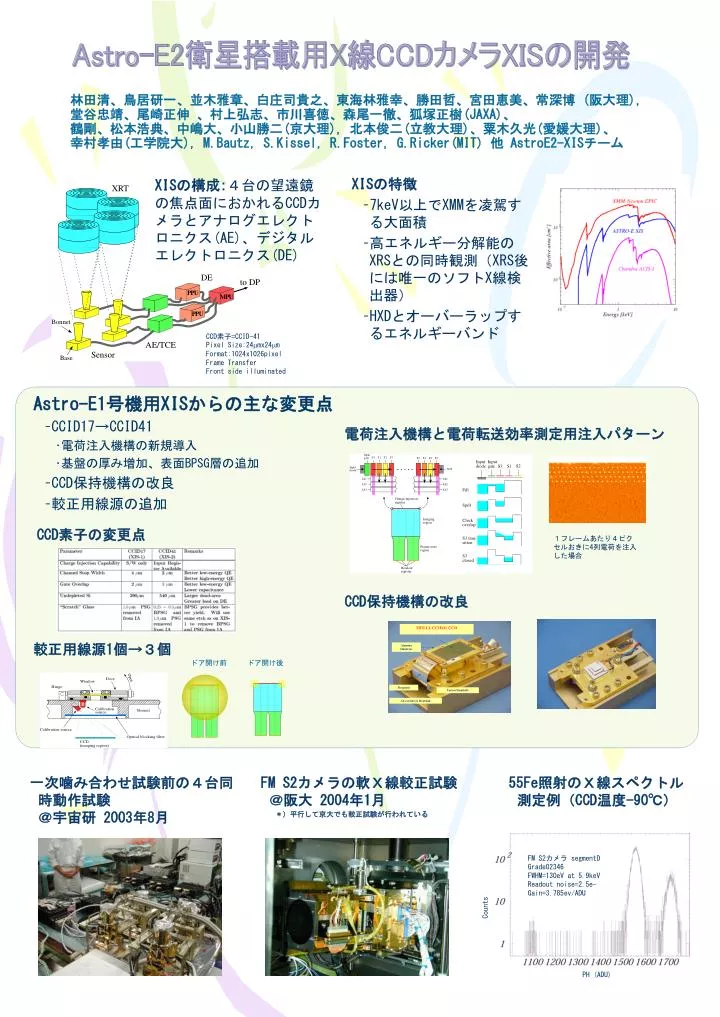

  1. MIT-LL CCID41 CCD with Charge Injection AluminaSubstrate Flexprint Torlon Standoffs Au coated Cu Heatsink Astro-E2衛星搭載用X線CCDカメラXISの開発 • XISの特徴 • 7keV以上でXMMを凌駕する大面積 • 高エネルギー分解能のXRSとの同時観測（XRS後には唯一のソフトX線検出器） • HXDとオーバーラップするエネルギーバンド XISの構成:４台の望遠鏡の焦点面におかれるCCDカメラとアナログエレクトロニクス(AE)、デジタルエレクトロニクス(DE) CCD素子=CCID-41 Pixel Size:24mmx24mm Format:1024x1026pixel Frame Transfer Front side illuminated • Astro-E1号機用XISからの主な変更点 • CCID17→CCID41 • 電荷注入機構の新規導入 • 基盤の厚み増加、表面BPSG層の追加 • CCD保持機構の改良 • 較正用線源の追加 電荷注入機構と電荷転送効率測定用注入パターン CCD素子の変更点 １フレームあたり４ピクセルおきに4列電荷を注入した場合 CCD保持機構の改良 林田清、鳥居研一、並木雅章、白庄司貴之、東海林雅幸、勝田哲、宮田恵美、常深博 (阪大理), 堂谷忠靖、尾崎正伸 、村上弘志、市川喜徳、森尾一徹、狐塚正樹(JAXA)、 鶴剛、松本浩典、中嶋大、小山勝二(京大理), 北本俊二(立教大理)、粟木久光(愛媛大理)、 幸村孝由(工学院大), M.Bautz, S.Kissel, R.Foster, G.Ricker(MIT) 他 AstroE2-XISチーム 較正用線源1個→３個 ドア開け前 ドア開け後 一次噛み合わせ試験前の４台同時動作試験　　　　　　　　＠宇宙研 2003年8月　 FM S2カメラの軟Ｘ線較正試験＠阪大 2004年1月 　　＊）平行して京大でも較正試験が行われている　 55Fe照射のＸ線スペクトル測定例（CCD温度-90℃） FM S2カメラ segmentD Grade02346 FWHM=130eV at 5.9keV Readout noise=2.5e- Gain=3.785ev/ADU Counts PH (ADU)
