  1. limitorque MX系列执行机构简介

  2. 目录 • 一、limitorque执行机构简介 • 二、limitorque执行机构定位 • 三、limitorque执行机构故障处理 • 四、相关习题

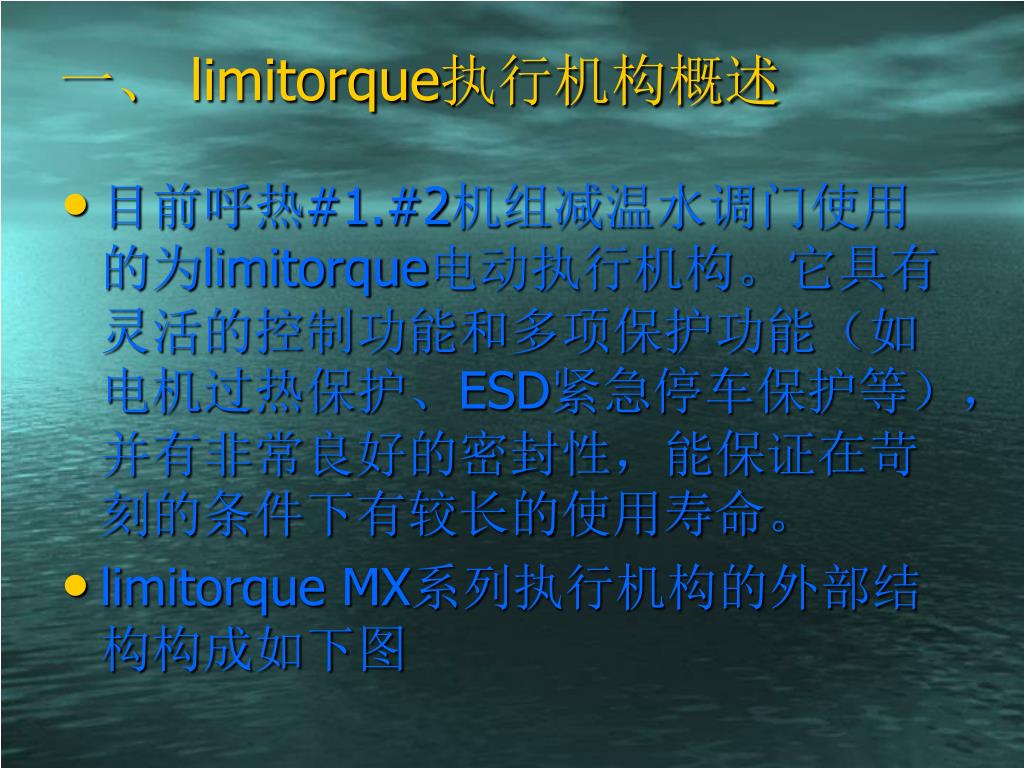

  3. 一、 limitorque执行机构概述 • 目前呼热#1.#2机组减温水调门使用的为limitorque电动执行机构。它具有灵活的控制功能和多项保护功能（如电机过热保护、ESD紧急停车保护等），并有非常良好的密封性，能保证在苛刻的条件下有较长的使用寿命。 • limitorque MX系列执行机构的外部结构构成如下图

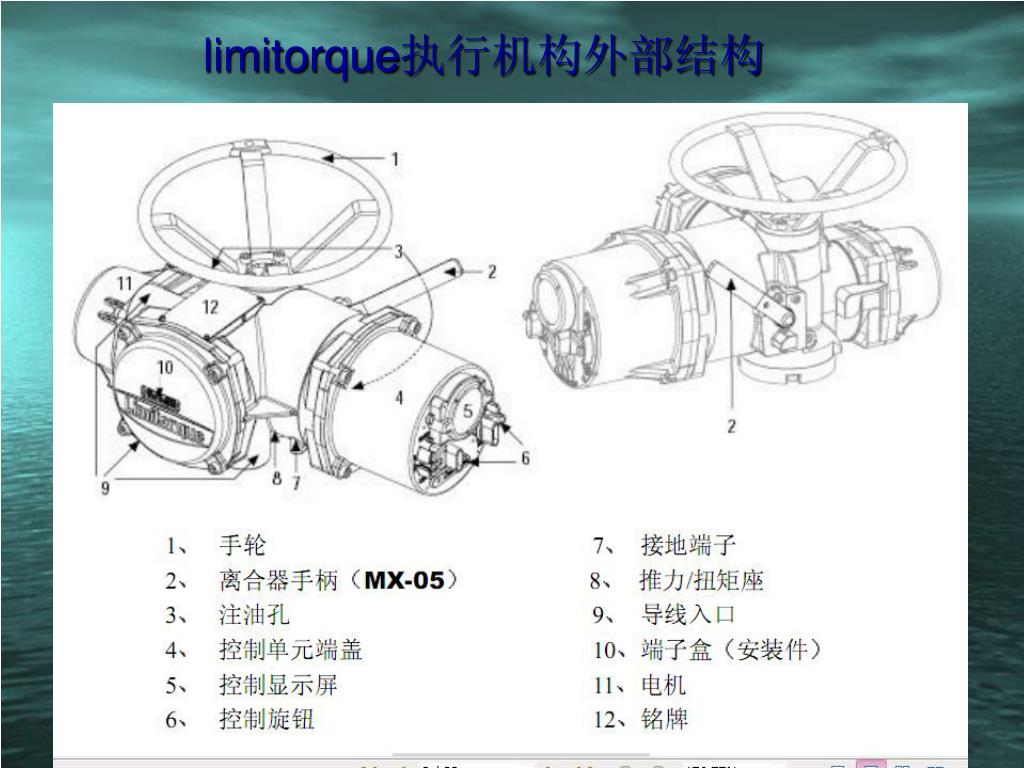

  4. limitorque执行机构外部结构

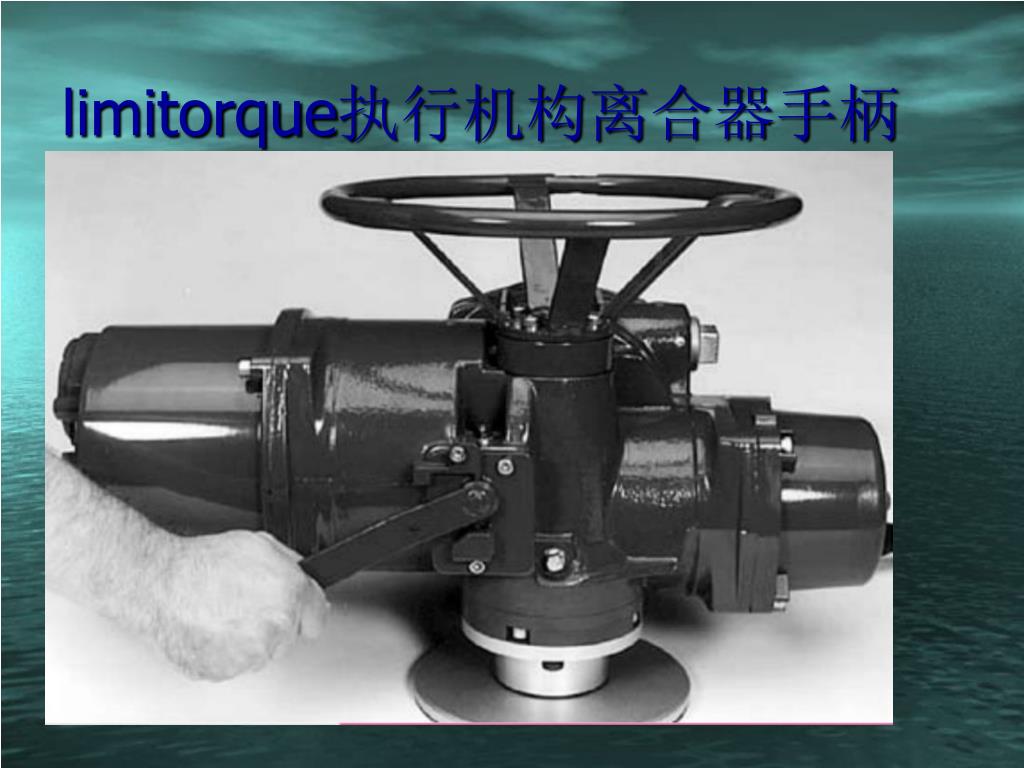

  5. limitorque执行机构离合器手柄

  6. 组态是通过安装在控制盘上的液晶显示器 LCD 和控制旋钮来完成的.当红色选择旋钮置STOP 停止位置时就能够访问组态方式。 黑色选择旋钮有两种功能： 当红色旋钮置于就地LOCAL位置时为OPEN [ 打开]和 CLOSE NO [ 关闭]位置 当红色旋钮置于 STOP 方式位置时黑色旋钮可使显示在LCD显示器上的问题的回答为 YES或 NO 控制盘上的液晶显示器 LCD 和控制旋钮 REMOTE OPEN set close position limit STOP LOCAL CLOSE

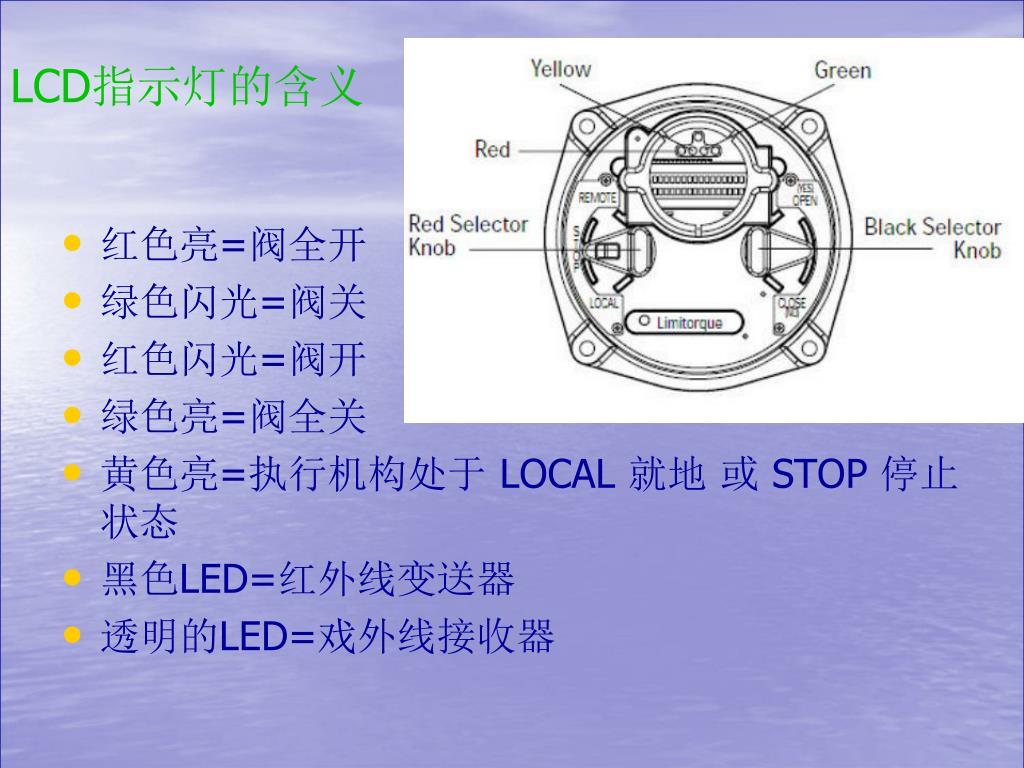

  7. LCD指示灯的含义 • 红色亮=阀全开 • 绿色闪光=阀关 • 红色闪光=阀开 • 绿色亮=阀全关 • 黄色亮=执行机构处于 LOCAL 就地 或 STOP 停止 状态 • 黑色LED=红外线变送器 • 透明的LED=戏外线接收器

  8. 二、 limitorque执行机构定位 • 1.设定执行机构动作方式 • 如下图： • 一般情况下开、关阀方式都是“位置”（POSITION).需要的话可以把关阀方式设定为“力矩”（TORQUE).但力矩不能设置大于50%，力矩值设定的太大有可能会造成阀门阀杆或电动头内部涡轮、蜗杆的损坏，一般情况下开、关力矩值需设定一致。

  9. 2.设定执行机构力矩值设定

  10. 3.设定执行机构开关限位设定

  11. 三、 limitorque执行机构故障处理 在查寻故障之前即使执行机构还没有运转 还是要首先仔细检查以下几点 1、LCD显示为 XX%OPEN XX%开度 STATUS OK 状态良好 2、红色选择旋钮在要在STOP位置上 3、主电源的三相线都要接在热行机构端子上 4、供电电压必须和执行机构铭牌上相符 5、110V交流电接在端子11和12上 6、24V直流电接在端子13 正极 和14上 7、如 24V 直流供电 检查端子 13和 14 上之间的 远程接线在11 12 13 和14 负载不要超过10W 8、 控制盘上的LCD和LED显示都在发光状态 如果这些检查是令人满意的 设法用诊断装置找出错误

  12. 一.110V 交流和 24V 直流没有接到端子上 检查方法 1关闭主电源 2拆掉控制单元的盒并防止水份和脏物进入的密封垫 3检查保险丝 FS1 FS2 600V 交液压 1 安培 快反应的 10.3 38.1mm 的管 和 FS3250V 0.1A 延时的 5 20mm玻璃管 必要时更换 4重新装上控制盒盖 5拆下每一根接到端子11 12 13和14上的线 6接通主电源 检查执行机构是否正确运转 7如执行机构不运作 检查外部是否短路 或负荷是否超载

  13. 二.执行机构就地控制方式操作失灵 1检查红色选择钮是否处于LOCAL位置 2如果电机运转但执行机构输出轴不转 检查离合器手柄是否在电机操作位置 3检查LCD显示器是否有下列报警 4如果电机要转 但看不到执行机构转动如必要可检查阀门是被卡住的还是自由的 5在端子上可能存在也可能不存在紧急停车信号 检查是否有信号 如果需要 可在显示 禁止生效时 调整一下 6可能出现电机过热 检查电机是否处于高温状态 当电机冷却时过热会息动恢复

  14. 三. 在远程按市方式下执行机构不动作 检查方法 1首先检查执行机构是否处于就地操作状态下 否则就要进行上述检查 2检查红色选择钮是否处于远程控制位置 3在端子上可能有或者没有紧急停车信号 检查是否有信号 如果需要可调整一下 在显示 ESD生效 时 4如执行机构预先在就地操作状态下 那故障就可能在远程控制回路中 检查连接电缆是否完好，端子上接是否符合接线图

  15. 四. 检查阀门是否卡住 1检查位置极限设置是否正确 如果阀门处于接触到阀座的位置 则此极限使电机应该刚好在行程终点前停止 如果有必要可重新校准位置极限 2检查阀的扭矩设定是否正确 如有必要可重新校准 3检查阀门状态和阀杆以及推力轴承的润滑情况 阀门也许在一个位置停留时间过长 以致内部和外部产生锈蚀 把手动装置啮合 转动手轮活动阀门 4开关阀门数次 检查阀门是否能在全行程动作

  16. 五. 执行机构转动但阀门不动 1检查离合器是否处于电机驱动位置上 2检查阀杆螺母是否和执行机构底座正确地装配 3检查连接螺母是否和阀杆连接好 4检查键是否在键槽内 六.执行机构自动初始化 当工作环境温度过高或振动过大时，执行机构会出现自动初始化现象，自动初始化后，需要对执行机构参数进行重新设置，下面介绍一下手动初始化方法，如图

  17. 初始化会关闭MODUTRONIC选项和APT选项，并将力矩默认设为100%,所以在初始化后要注意将上面两项功能开启，并将力矩值更改。开启MODUTRONIC（当位置极限被设定时自动校验的功能）的密码为66666666，APT（4-20mA输入信号）的密码为CCCCCCCC。初始化会关闭MODUTRONIC选项和APT选项，并将力矩默认设为100%,所以在初始化后要注意将上面两项功能开启，并将力矩值更改。开启MODUTRONIC（当位置极限被设定时自动校验的功能）的密码为66666666，APT（4-20mA输入信号）的密码为CCCCCCCC。

  18. 四、相关习题 一、如何检查阀门是否卡住？ 答：1检查位置极限设置是否正确 如果阀门处于接触到阀座的位置 则此极限使电机应该刚好在行程终点前停止 如果有必要可重新校准位置极限 2检查阀的扭矩设定是否正确 如有必要可重新校准 3检查阀门状态和阀杆以及推力轴承的润滑情况 阀门也许在一个位置停留时间过长 以致内部和外部产生锈蚀 把手动装置啮合 转动手轮活动阀门 4开关阀门数次 检查阀门是否能在全行程动作 二、想进入执行机构组态方式，就地远方切换按钮（红色）应该打在什么位置？ 答：STOP位
