유도전동기의 고효율 전력 절감장치

’09. 7. 발명특허:10-0862579 등록일 : 2008년 10월1일 유도전동기의 고효율 전력 절감장치 ㈜테라비스 전남 광양시 중동 1617-8 Tel : 061-793-9597~8 C/P : 017-806-5063 e-mail : jomyung@teravis.net 아트 세이버㈜ 광주,전남.북 총판

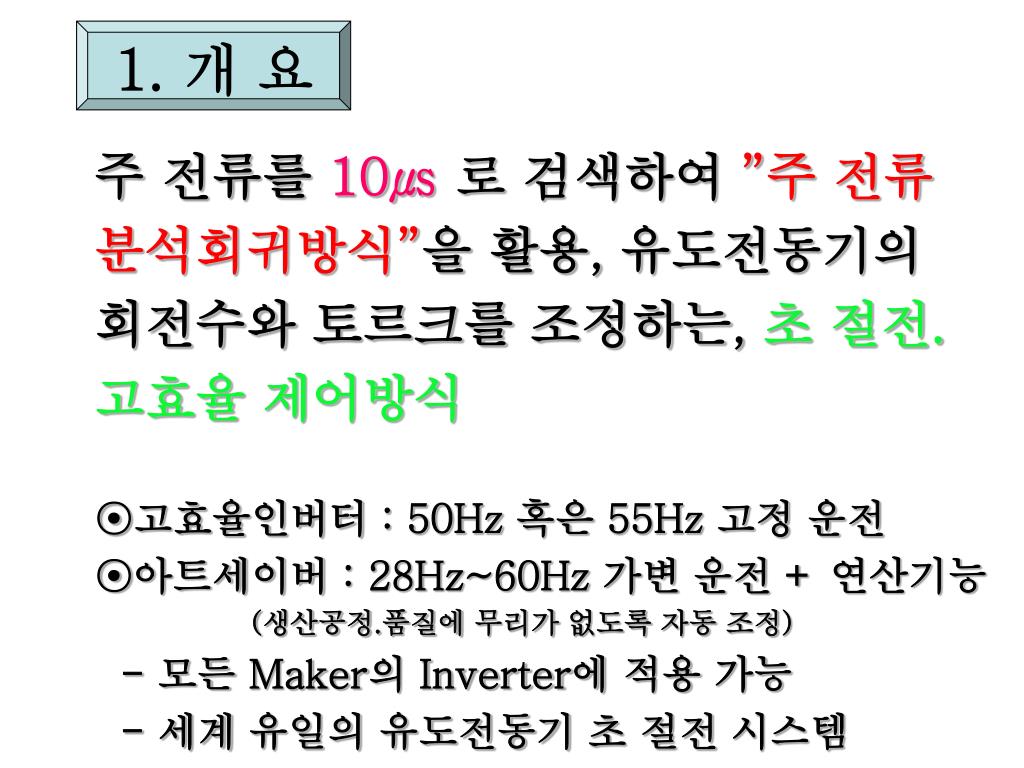

1. 개 요 주 전류를 10㎲로 검색하여 ”주 전류 분석회귀방식”을 활용, 유도전동기의 회전수와 토르크를 조정하는, 초 절전. 고효율 제어방식 ⊙고효율인버터 : 50Hz 혹은 55Hz 고정 운전 ⊙아트세이버 : 28Hz~60Hz 가변 운전 + 연산기능 (생산공정.품질에 무리가 없도록 자동 조정) - 모든 Maker의 Inverter에 적용 가능 - 세계 유일의 유도전동기 초 절전 시스템

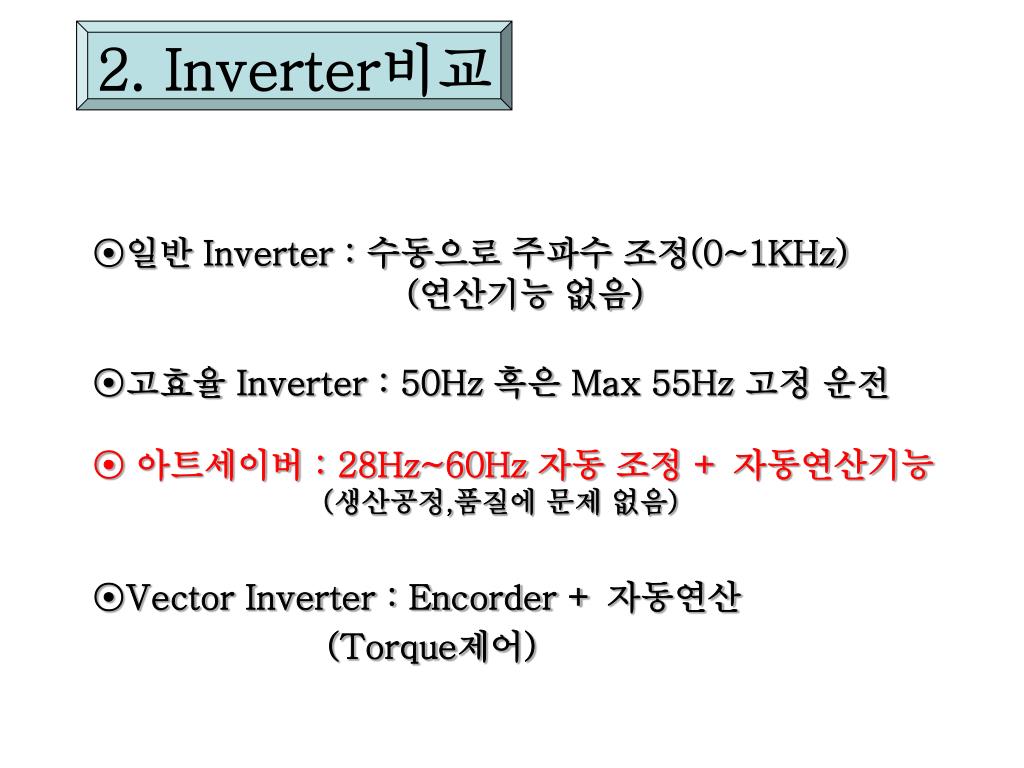

2. Inverter비교 ⊙일반 Inverter : 수동으로 주파수 조정(0~1KHz) (연산기능 없음) ⊙고효율 Inverter : 50Hz 혹은 Max 55Hz 고정 운전 ⊙ 아트세이버 : 28Hz~60Hz 자동 조정 + 자동연산기능 (생산공정,품질에 문제 없음) ⊙Vector Inverter : Encorder + 자동연산 (Torque제어)

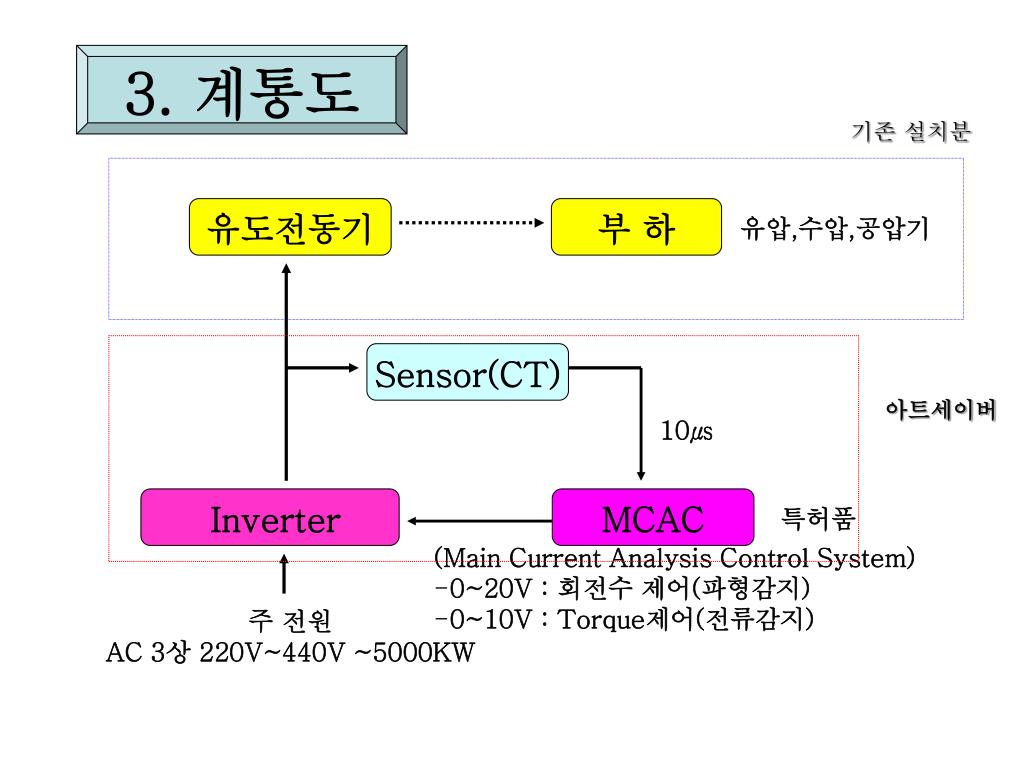

3. 계통도 기존 설치분 유도전동기 부 하 유압,수압,공압기 Sensor(CT) 아트세이버 10㎲ Inverter MCAC 특허품 • (Main Current Analysis Control System) • 0~20V : 회전수 제어(파형감지) • 0~10V : Torque제어(전류감지) 주 전원 AC 3상 220V~440V ~5000KW

4. 효 과 • 전력(유효전력) 20~40% 이상 절약 • 2. 역율보상(0.9~0.99)에 의한 전기요금 절감 • - 선로손실절감 4% • - 주 변압기 손실절감 약 3% • - 진상콘덴서 설비비 및 유지비 절감 • - 한전의 역율 0.9 미만 시 부과금 절감 • 3. 전기 시설용량 여유율 30% 이상 발생 • - 기본요금 절감 • - 시설용량 여율 (투자비 절감) • 4. MTBF(평균무고장시간) 연장 효과 • - 유도전동기 진동 및 소음 감소 • - 온도상승 30% 감소

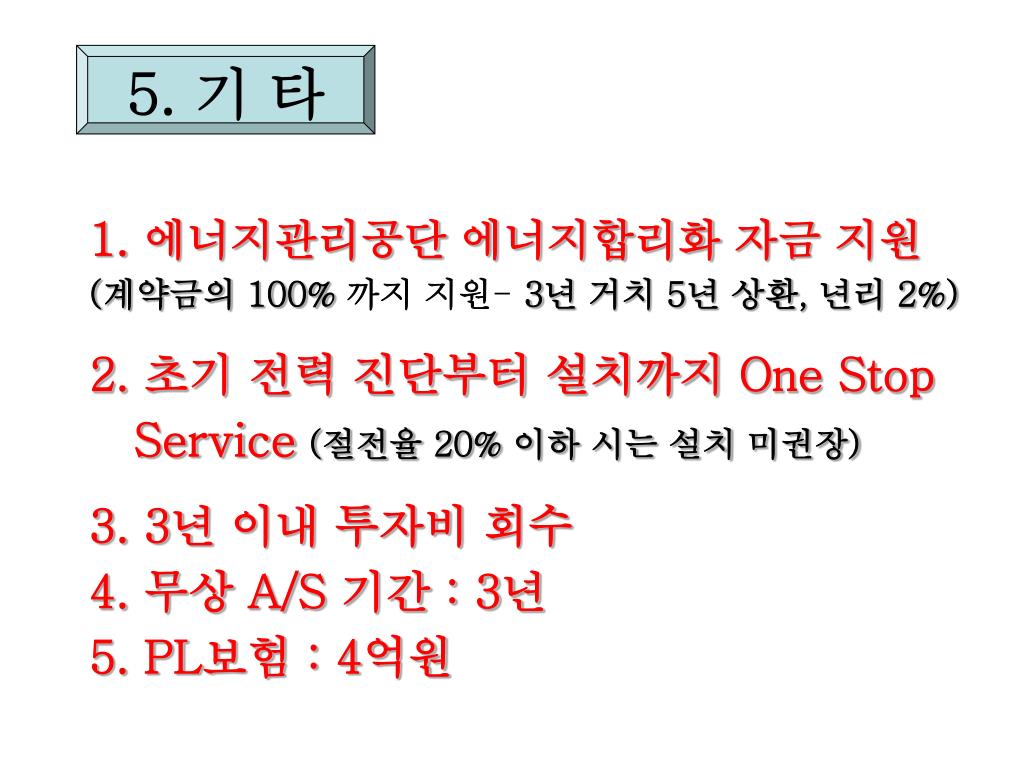

5. 기 타 1. 에너지관리공단 에너지합리화 자금 지원 (계약금의 100% 까지지원- 3년 거치 5년 상환, 년리 2%) 2. 초기 전력 진단부터 설치까지 One Stop Service(절전율 20% 이하 시는 설치 미권장) 3. 3년 이내 투자비 회수 4. 무상 A/S 기간 : 3년 5. PL보험 : 4억원

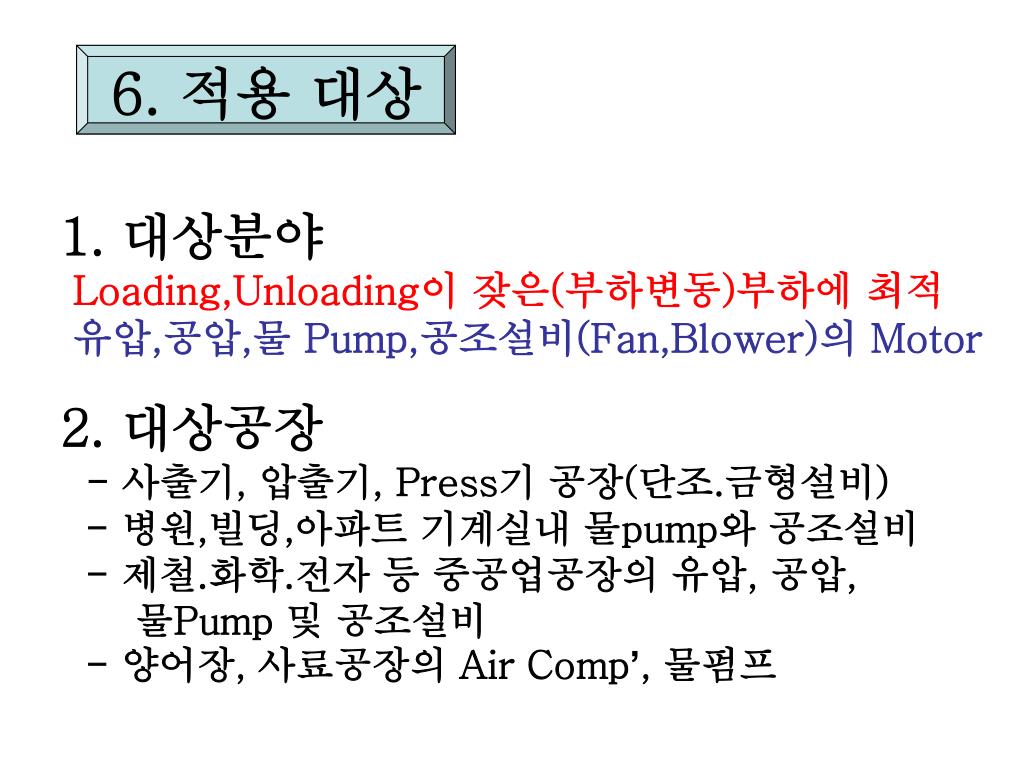

4. 적용 대상 6. 적용 대상 1. 대상분야 Loading,Unloading이 잦은(부하변동)부하에 최적 유압,공압,물 Pump,공조설비(Fan,Blower)의 Motor 2. 대상공장 - 사출기, 압출기, Press기 공장(단조.금형설비) - 병원,빌딩,아파트 기계실내 물pump와 공조설비 - 제철.화학.전자 등 중공업공장의 유압, 공압, 물Pump 및 공조설비 - 양어장, 사료공장의 Air Comp’, 물펌프

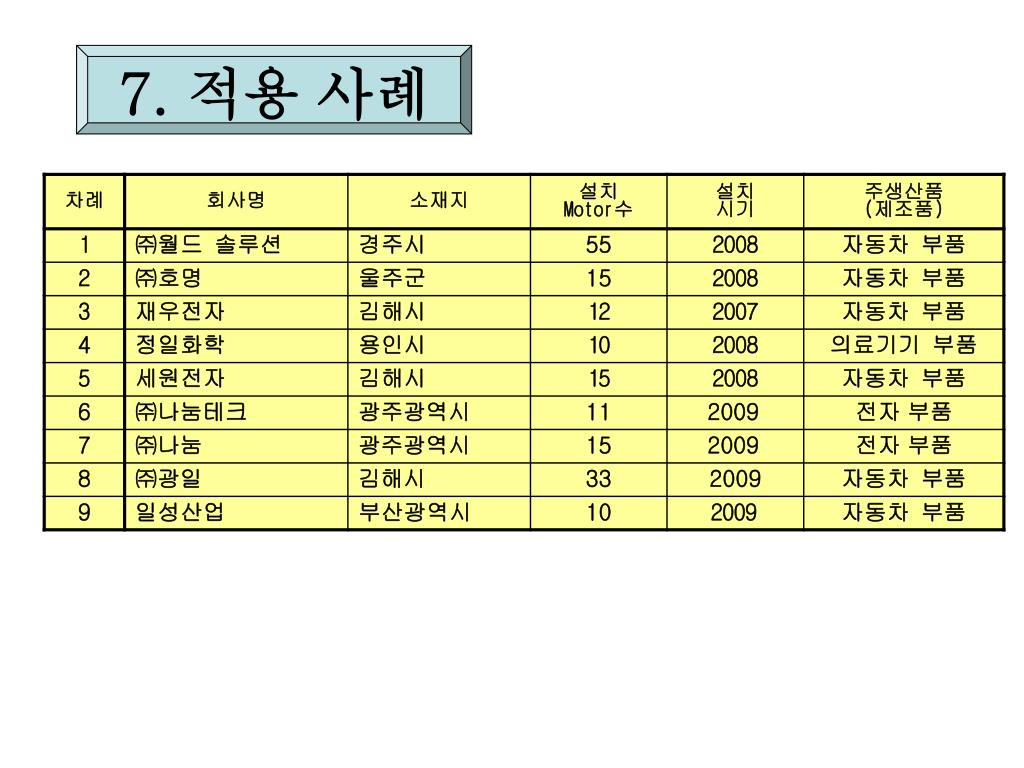

7. 적용 사례
