项目五彩色显像管及附属电路

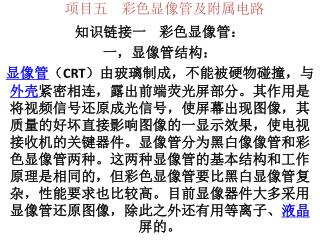

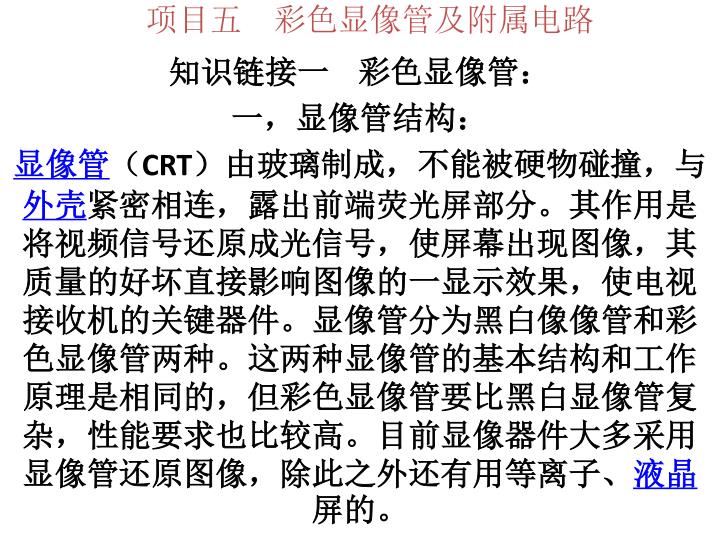

项目五彩色显像管及附属电路 知识链接一彩色显像管：一，显像管结构：显像管（CRT）由玻璃制成，不能被硬物碰撞，与外壳紧密相连，露出前端荧光屏部分。其作用是将视频信号还原成光信号，使屏幕出现图像，其质量的好坏直接影响图像的一显示效果，使电视接收机的关键器件。显像管分为黑白像像管和彩色显像管两种。这两种显像管的基本结构和工作原理是相同的，但彩色显像管要比黑白显像管复杂，性能要求也比较高。目前显像器件大多采用显像管还原图像，除此之外还有用等离子、液晶屏的。

1）玻璃外壳 • 显像管由玻璃制成外壳，内部抽成真空形成一个腔体，让电子束在内部进行有规律的扫 • 描运动，它包括面玻璃、锥体和管颈3部分。

2）内置电子枪 • 电子枪的作用是发射能被发视频信号调制的高速聚焦电子束，轰击荧光粉使之发光。（1）灯丝F：由钨丝制成，通电供热阴极，使之发射电子。一般由稳压电源提供6.3V灯丝电压。 • （2）阴极K：是一个涂有金属氧化物的金属圆筒，罩在灯丝外。它是电子源，黑白电视机只有1个阴极K，彩色电视机由3个阴极，分别为红阴极KR、绿阴极KG和蓝阴极KB。 • （3）栅极G：是中间开有1个小孔的金属圆筒，可是电子束通过。它的电位比阴极低，形成1个副栅极电压VGK。通过调节VGK电压来改变束电流的大小，以实现图像的阴暗变化，负电压值越大，产生的束电流越小，光山越暗。

（4）第一阳极A1（加速极、帘栅极）：紧靠栅极，是顶部开孔的金属圆筒，对电子起加速作用。黑白显像管A1加100V左右的正电压，彩色显像管A1为300~800V。同一显像管加速极电压越大，显像管越亮。（4）第一阳极A1（加速极、帘栅极）：紧靠栅极，是顶部开孔的金属圆筒，对电子起加速作用。黑白显像管A1加100V左右的正电压，彩色显像管A1为300~800V。同一显像管加速极电压越大，显像管越亮。 • （5）第3阳极A3（聚焦极）：是1个金属圆筒，加0~500V可调电压，使电子束聚焦。 • （6）第2阳极A2和第4阳极A4（高压阳极）：A2、A4两极用金属连接，是中央带孔的两个金属圆筒，加有高压帽提供的1万伏以上的高压，使电子束进一步聚焦和加速。

二、自会聚显像管的特点： • 彩色显像管的类型很多，主要有3枪3束荫罩管、单枪3束栅网管和会聚管3种。3种彩色显像管对比表：

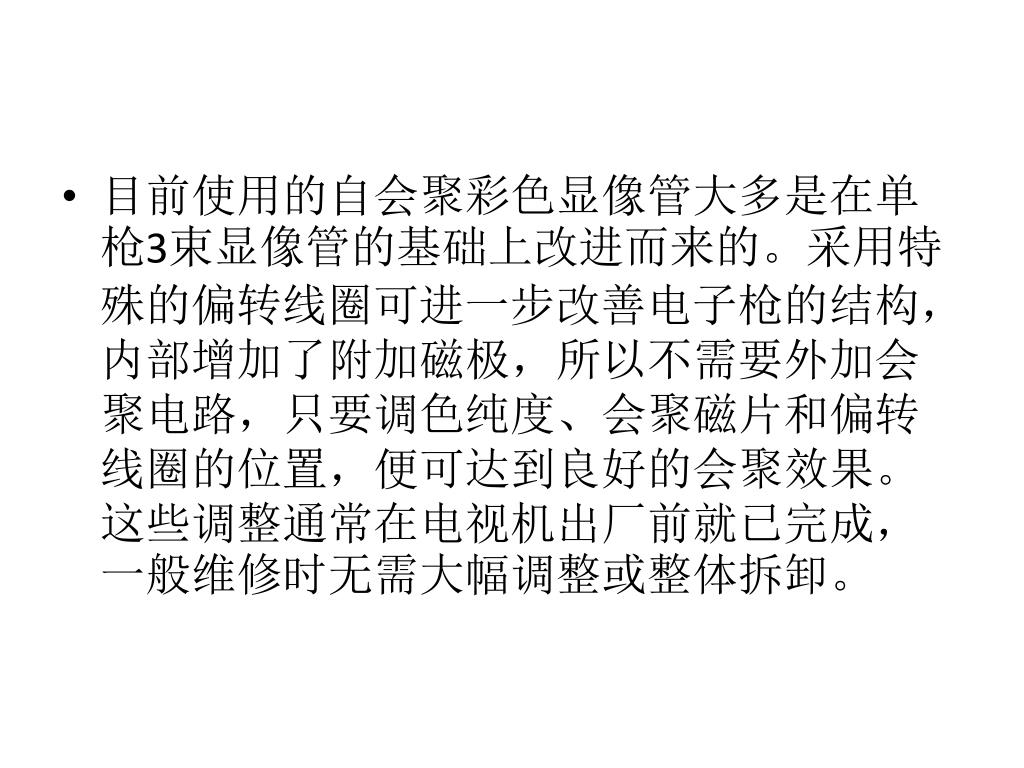

目前使用的自会聚彩色显像管大多是在单枪3束显像管的基础上改进而来的。采用特殊的偏转线圈可进一步改善电子枪的结构，内部增加了附加磁极，所以不需要外加会聚电路，只要调色纯度、会聚磁片和偏转线圈的位置，便可达到良好的会聚效果。这些调整通常在电视机出厂前就已完成，一般维修时无需大幅调整或整体拆卸。目前使用的自会聚彩色显像管大多是在单枪3束显像管的基础上改进而来的。采用特殊的偏转线圈可进一步改善电子枪的结构，内部增加了附加磁极，所以不需要外加会聚电路，只要调色纯度、会聚磁片和偏转线圈的位置，便可达到良好的会聚效果。这些调整通常在电视机出厂前就已完成，一般维修时无需大幅调整或整体拆卸。
