R.T.M.

Resin Transfer Moulding

Ing. Mauro Maggioni

mauromaggioni@lamiflex.it

Novembre 2011

Cell. 333 5066564

Tel. 035 700051

slide2

R.T.M.

  • Resin Transfer Moulding
  • dinamica di processo
  • varianti di processo
  • preforme
  • resine
  • permeabilità e misura
  • stampi
  • macchine per iniezione
  • controllo di processo
  • simulazioni FEM
slide3

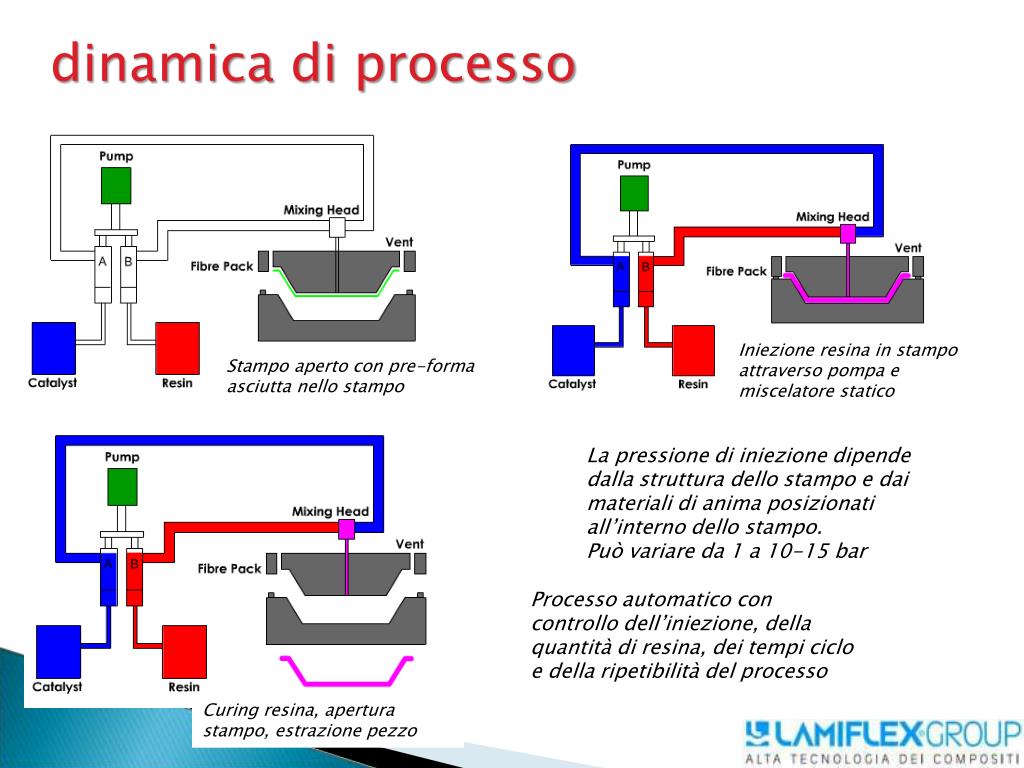

dinamica di processo

Iniezione resina in stampo attraverso pompa e miscelatore statico

Stampo aperto con pre-forma asciutta nello stampo

La pressione di iniezione dipende dalla struttura dello stampo e dai materiali di anima posizionati all’interno dello stampo.

Può variare da 1 a 10-15 bar

Processo automatico con controllo dell’iniezione, della quantità di resina, dei tempi ciclo e della ripetibilità del processo

Curing resina, apertura stampo, estrazione pezzo

slide4

varianti di processo

Il concetto di trasferimento di resina vale anche per l’infusione; la differenza è la pressione di iniezione, positiva in RTM.

slide5

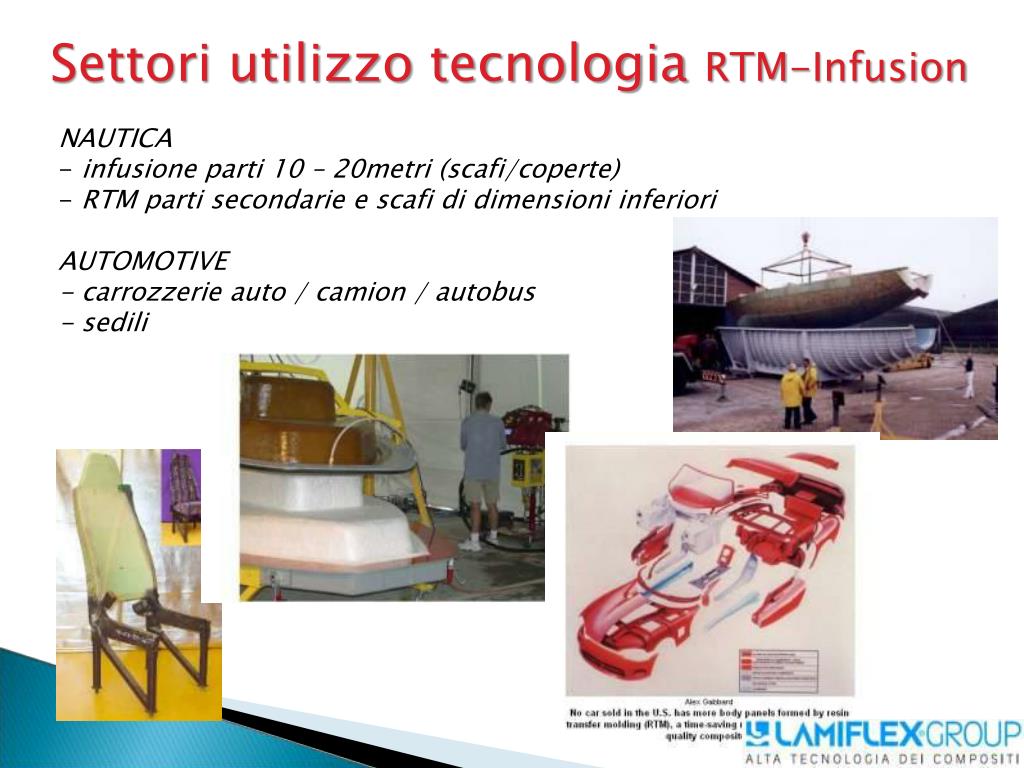

Settori utilizzo tecnologia RTM-Infusion

  • NAUTICA
  • infusione parti 10 – 20metri (scafi/coperte)
  • RTM parti secondarie e scafi di dimensioni inferiori
  • AUTOMOTIVE
  • - carrozzerie auto / camion / autobus
  • - sedili
slide6

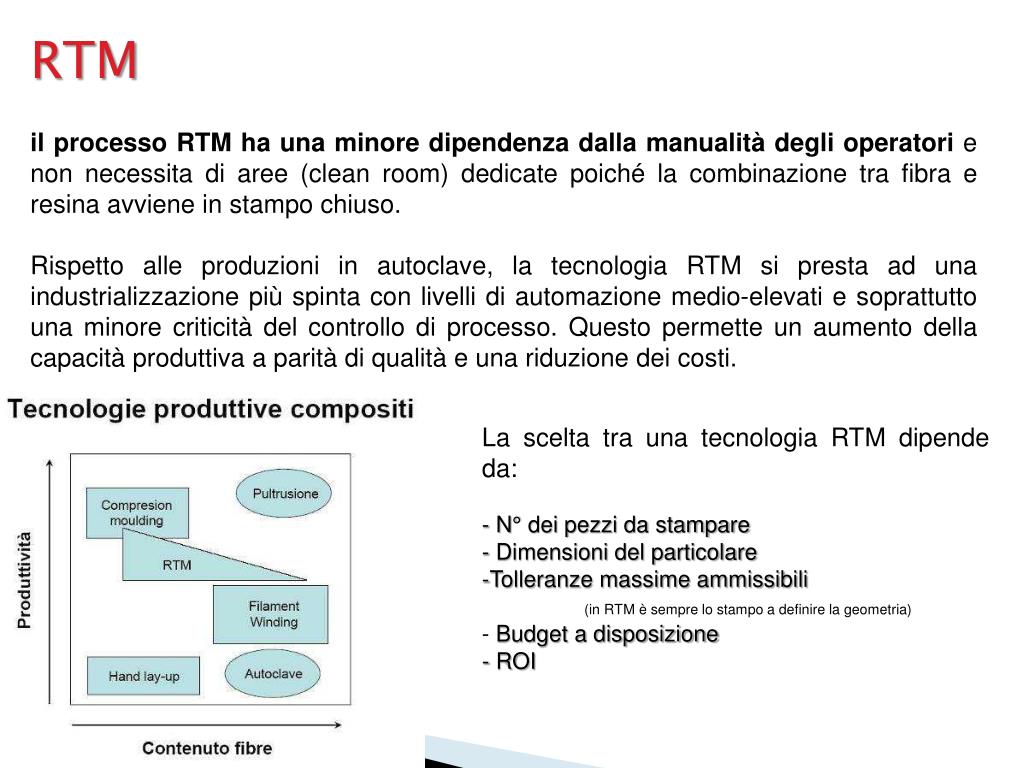

RTM

il processo RTM ha una minore dipendenza dalla manualità degli operatori e non necessita di aree (cleanroom) dedicate poiché la combinazione tra fibra e resina avviene in stampo chiuso.

Rispetto alle produzioni in autoclave, la tecnologia RTM si presta ad una industrializzazione più spinta con livelli di automazione medio-elevati e soprattutto una minore criticità del controllo di processo. Questo permette un aumento della capacità produttiva a parità di qualità e una riduzione dei costi.

  • La scelta tra una tecnologia RTM dipende da:
  • - N° dei pezzi da stampare
  • - Dimensioni del particolare
  • Tolleranze massime ammissibili
  • (in RTM è sempre lo stampo a definire la geometria)
  • Budget a disposizione
  • ROI
slide7

RTM vs AUTOCLAVE

VANTAGGI:

Clean room non necessaria (resina iniettata in stampo)

Automazione di processo

No pre-preg (eliminato costo impregnazione)

Minore manualità

Produttività più elevata

Minore impatto operatore-resina

SVANTAGGI:

Stampi più complessi e costosi

Elevata progettazione di processo

Poca letteratura tecnica

slide8

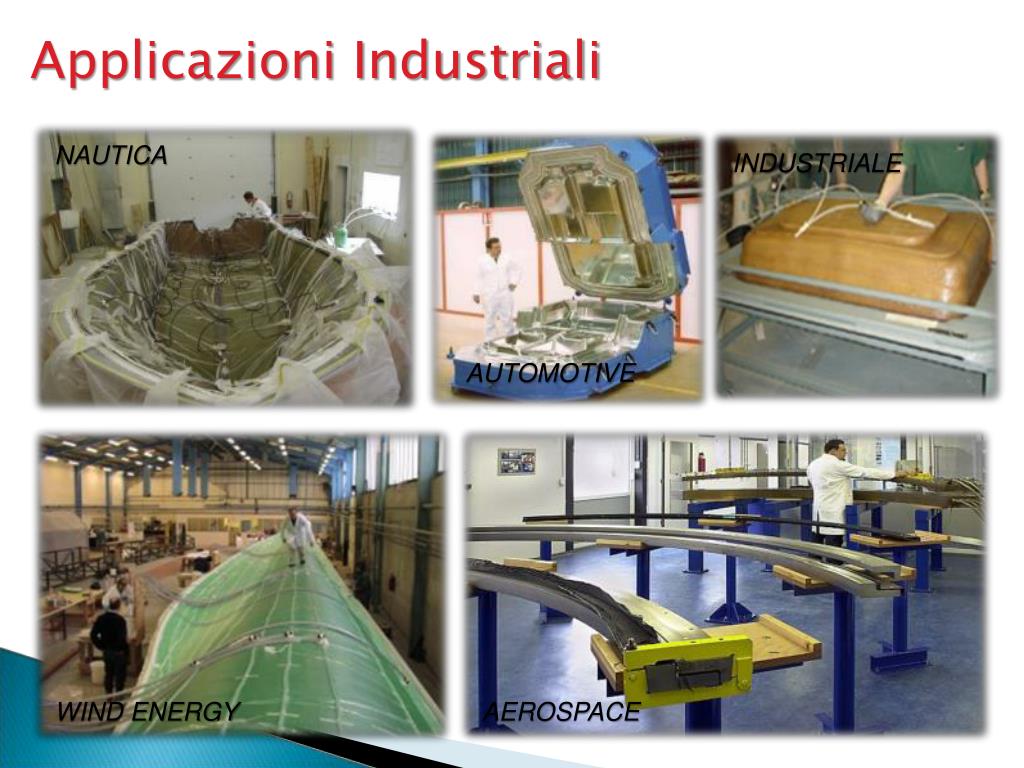

Applicazioni Industriali

NAUTICA

INDUSTRIALE

AUTOMOTIVE

WIND ENERGY

AEROSPACE

slide9

PREFORMA

  • A livello geometrico uno dei limiti più importanti, e che richiede uno sviluppo particolare, è la costruzione della preforma. Una STRUTTURA 3D costituita da materiale di rinforzo asciutto che deve rispettare le seguenti caratteristiche:
  • MANIPOLABILITA’: mantenimento della posizione delle fibre durante il posizionamento in stampo
  • TRASPORTABILITA’: deve poter essere stoccata e rendersi pronta all’uso durante la fase di preparazione dell’iniezione.
  • Queste problematiche sono state risolte con differenti metodologie:
  • laminazione diretta su stampo
  • costruzione esterna della preforma
slide10

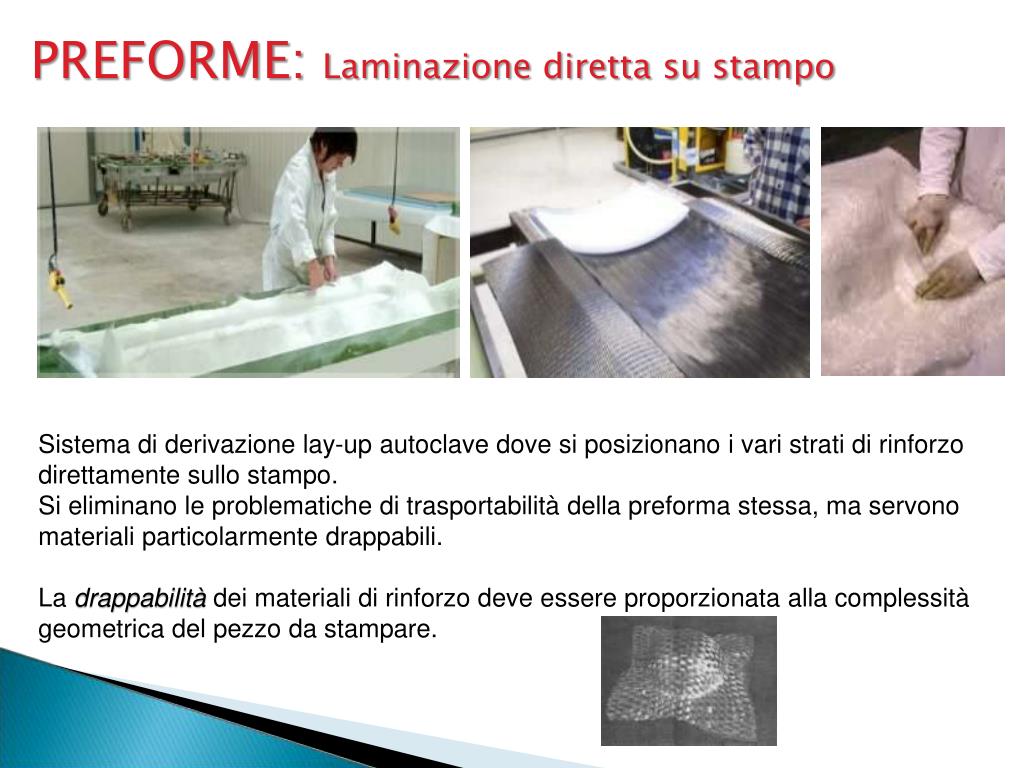

PREFORME: Laminazione diretta su stampo

Sistema di derivazione lay-up autoclave dove si posizionano i vari strati di rinforzo direttamente sullo stampo.

Si eliminano le problematiche di trasportabilità della preforma stessa, ma servono materiali particolarmente drappabili.

La drappabilità dei materiali di rinforzo deve essere proporzionata alla complessità geometrica del pezzo da stampare.

slide12

Preforme – rinforzi ad alta deformabilità

L’armatura dei tessuti è un parametro che influenza la deformabilità; strutture twill – satin hanno una elevata influenza sulla capacità di deformazione.

Nel campo dei materiali compositi “grande consumo” sono stati sviluppati complessi di vetro ad altissima deformabilità:

- Chomarat – famiglia dei Rovicore

- OCV – Uniconform e Multimat

Si tratta di strutture al alto spessore (4/6 mm) costruiti con MAT a fili tagliati sulle pelli e anime interne di non tessuti o tricot termoplastici

slide13

Preforme – rinforzi alta deformabilità

Strutture complesse altamente deformabili che riempiono gli angoli dello stampo

slide14

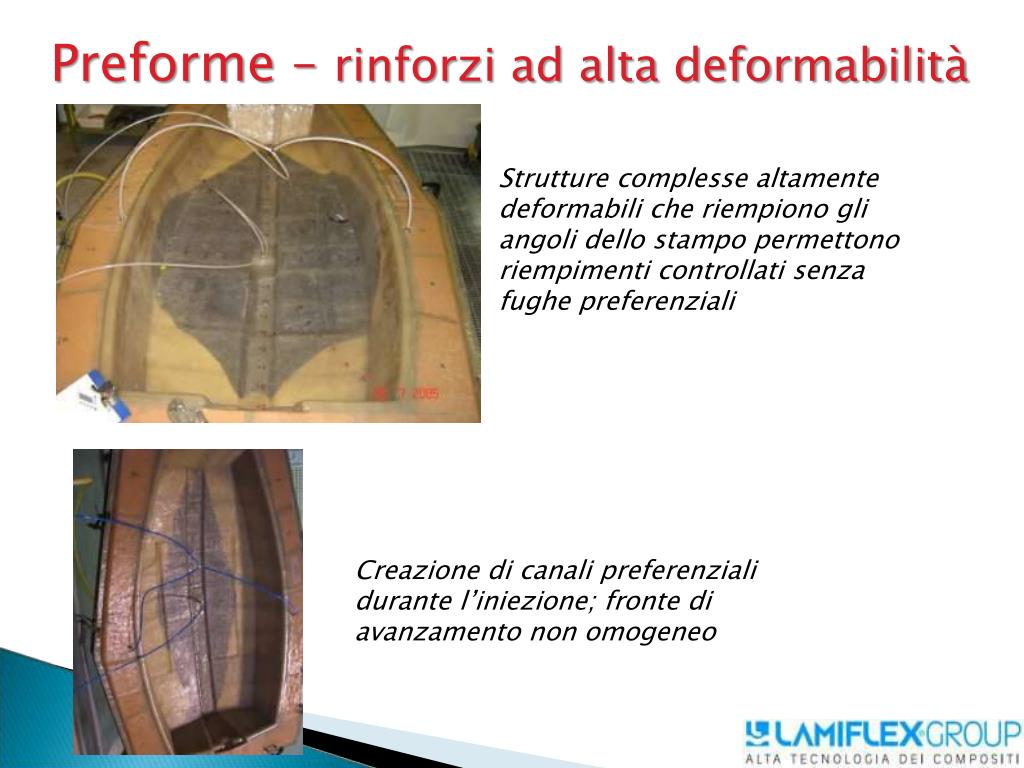

Preforme – rinforzi ad alta deformabilità

Strutture complesse altamente deformabili che riempiono gli angoli dello stampo permettono riempimenti controllati senza fughe preferenziali

Creazione di canali preferenziali durante l’iniezione; fronte di avanzamento non omogeneo

slide15

Preforme – binder termoplastici

Il taglio dei tessuti asciutti può dare problemi di stabilità del tessuto stesso; infatti tagliando le cimosse trama e ordito possono “stramare”; l’utilizzo di binder termoplastici (generalmente in soluzione acquosa) permette di irrigidire i tessuti.

Utilizzando una fonte di calore è possibile deformare il tessuto stesso; mantenendolo stabile durante le manipolazioni.

Esistono suluzioni per la realizzazione di preforma ottenute per deposizione di fibra random 2D e binder a spruzzo su stampo

slide16

Preforme – binder termoplastici

Costi relativamente bassi

Limiti sulle forme realizzabili (deformabilità dei rinforzi)

slide17

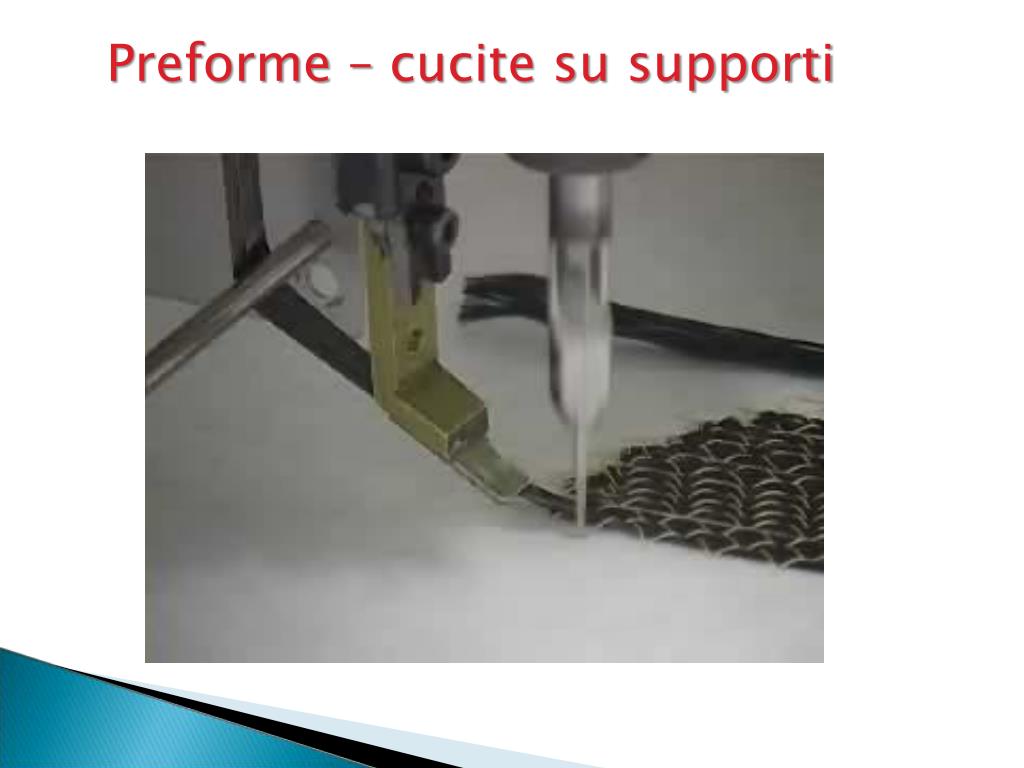

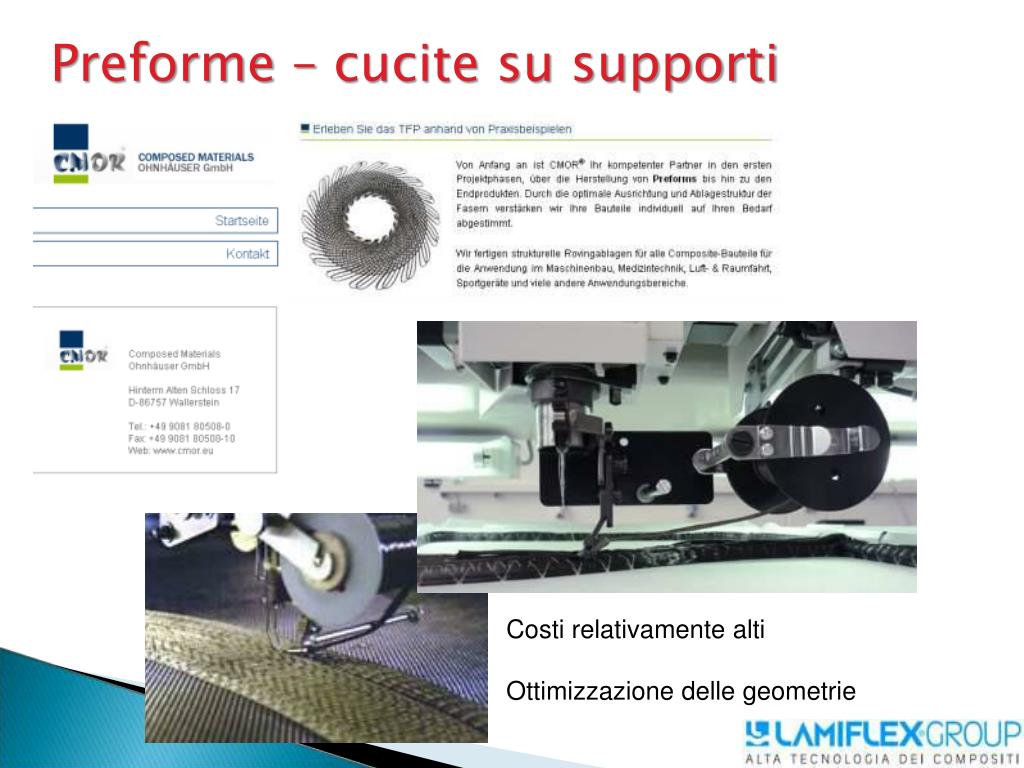

Preforme – cucite su supporti

Costi relativamente alti

Ottimizzazione delle geometrie

slide20

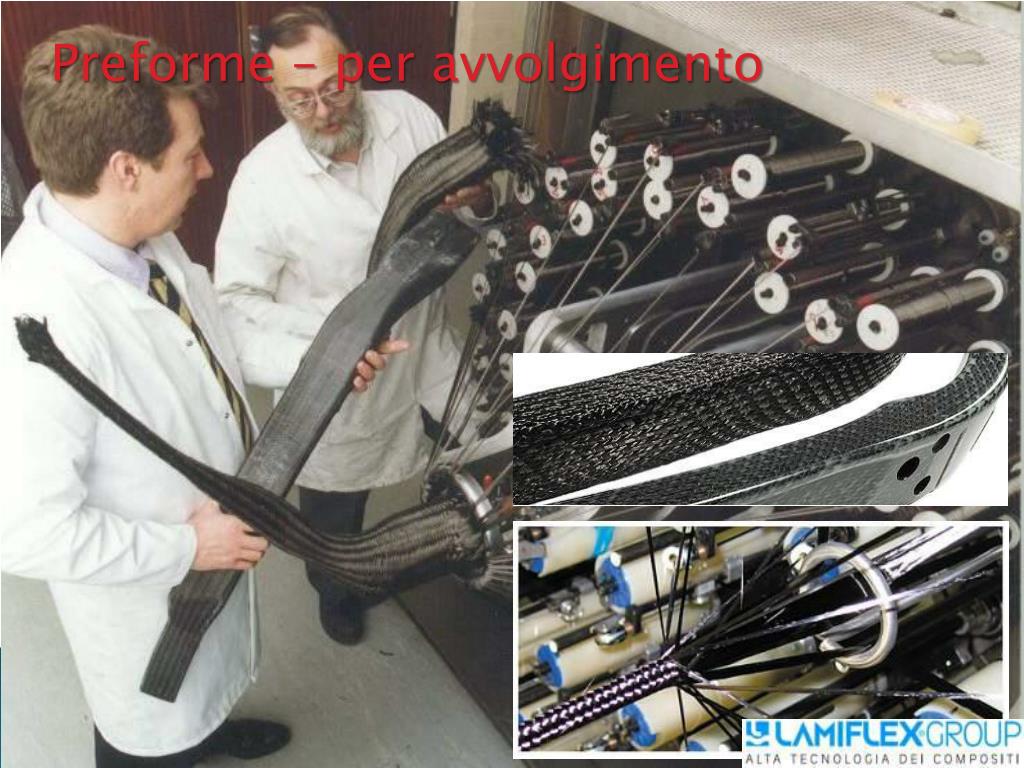

Preforme – per avvolgimento

Preforma e pezzo stampato in RTM

slide21

Preforme – per cuciture di forme complesse

Costi relativamente alti

Ottimizzazione delle geometrie e precisa disposizione dei rinforzi

slide22

Preforme – per cuciture di forme complesse

L’utilizzo dei multiassiali permette ottima manipolabilità dei rinforzi per costruzionee di parti complesse

slide23

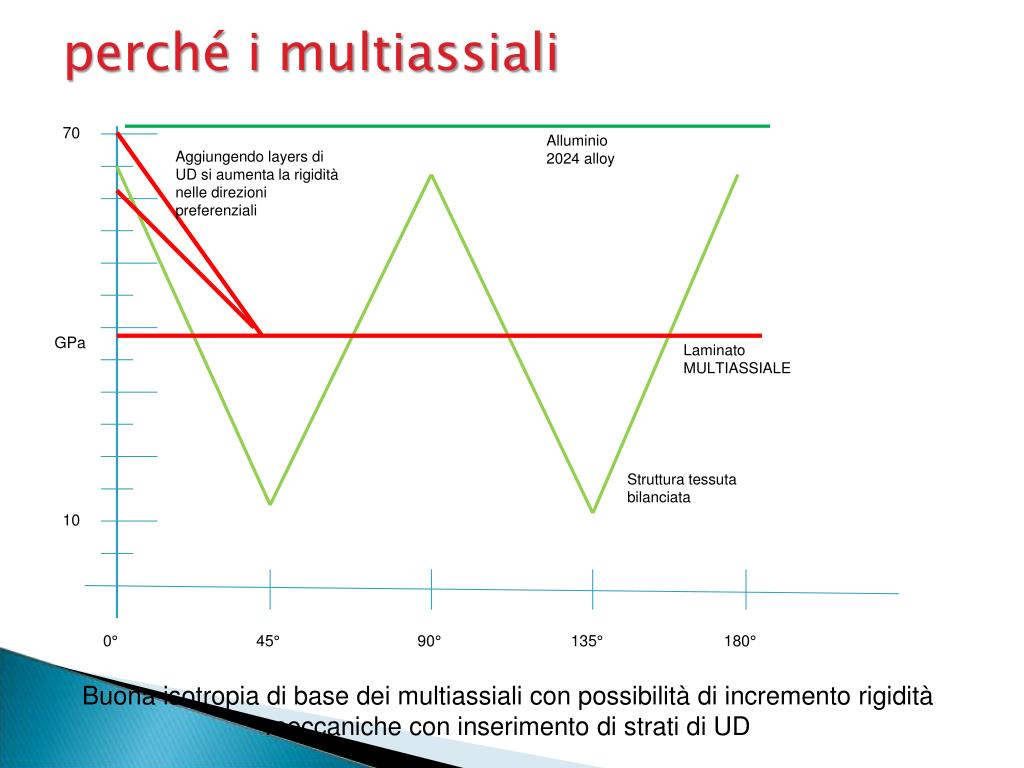

perché i multiassiali

70

Alluminio 2024 alloy

Aggiungendo layers di UD si aumenta la rigidità nelle direzioni preferenziali

GPa

Laminato MULTIASSIALE

Struttura tessuta bilanciata

10

45°

90°

135°

180°

Buona isotropia di base dei multiassiali con possibilità di incremento rigidità meccaniche con inserimento di strati di UD

slide24

Permeabilità delle preforme Legge di Darcy

K = permeabilità

n = viscosità della resina

P = pressione iniezione

L = posizione di avanzamento resina

V = velocità di avanzamento del flusso di resina

Si può notare come la velocità sia influenzata da:

PARAMETRI di PROCESSO = Pressioni e geometria

PARAMETRI dei MATERIALI = Permeabilità della preforma (K), Viscosità della resina (η)

slide26

Permeabilità delle preforme Legge di Darcy

La combinazione dell’Equazione di Continuità con la legge di Darcy da origine ad una equazione alle derivate parziali che permette di studiare il flusso della resina a partire dalle condizioni di:

Pressione

Geometria

Viscosità della Resina

Permeabilità

Parametri di processo

Parametri dei materiali

slide27

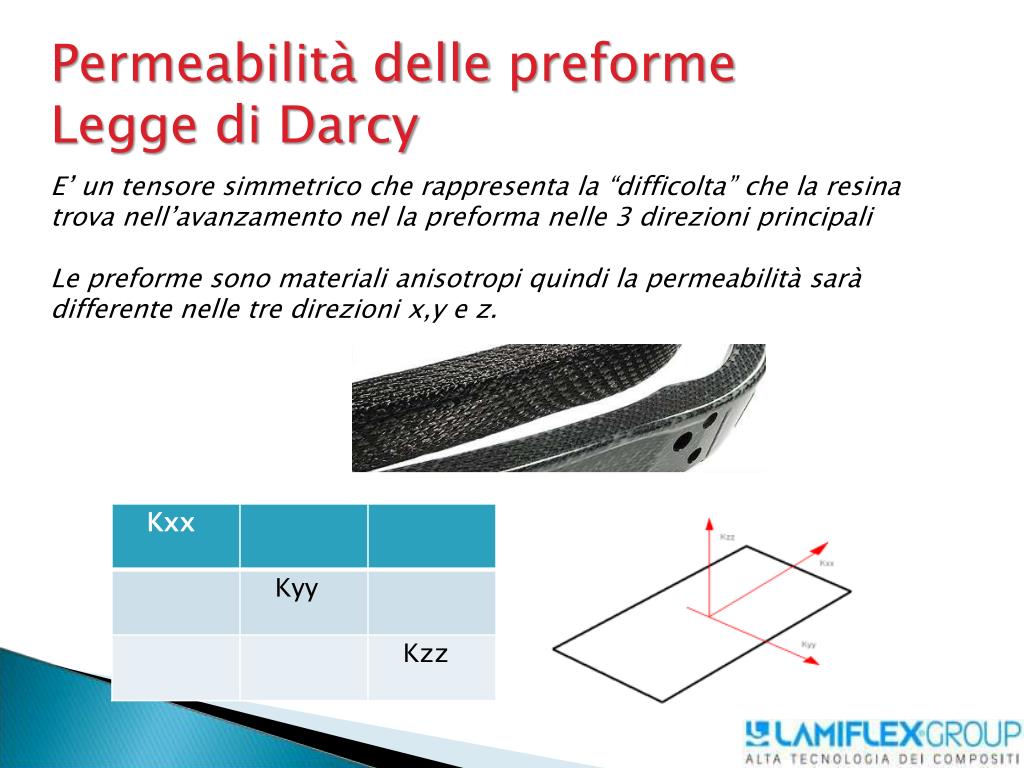

Permeabilità delle preforme Legge di Darcy

E’ un tensore simmetrico che rappresenta la “difficolta” che la resina trova nell’avanzamento nel la preforma nelle 3 direzioni principali

Le preforme sono materiali anisotropi quindi la permeabilità sarà differente nelle tre direzioni x,y e z.

slide28

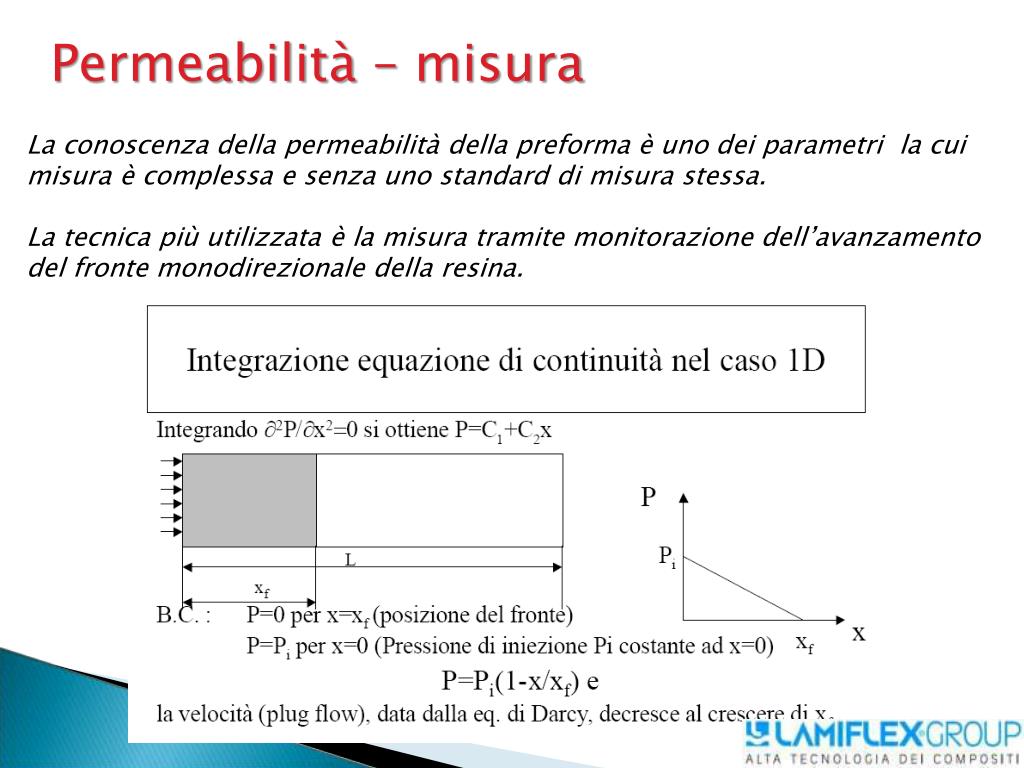

Permeabilità – misura

La conoscenza della permeabilità della preforma è uno dei parametri la cui misura è complessa e senza uno standard di misura stessa.

La tecnica più utilizzata è la misura tramite monitorazione dell’avanzamento del fronte monodirezionale della resina.

slide29

Permeabilità – misura

In condizioni di avanzamento monodirezionale l’Equazione di Continuità e l’equazione di Darcy forniscono la seguente soluzione:

1

Tempo di riempimento

2

Fronte della resina in funzione del tempo

Dall’equazione 2 è possibile ricavare il valore di permeabilità del tessuto.

slide30

Permeabilità – misura

Esempio di misura permeabilità per infusione

Misura dell’avanzamento del fronte della resina in funzione del tempo

slide31

Permeabilità – misura

Si riportano le posizione del Fronte della Resina vs Tempo e si deve osservare un comportamento lineare

equazione della retta passante per origine: y=mx

Coefficiente angolare - m = Δ t/ Δ xf 2

K = η*Φ/(2ΔP) misura della permeabilità

slide32

Permeabilità – misura

Esempio di misura permeabilità per stampo chiuso.

Stampo a 4 impronte da 1 a 4mm (200x1000mm)

slide33

Permeabilità – misura

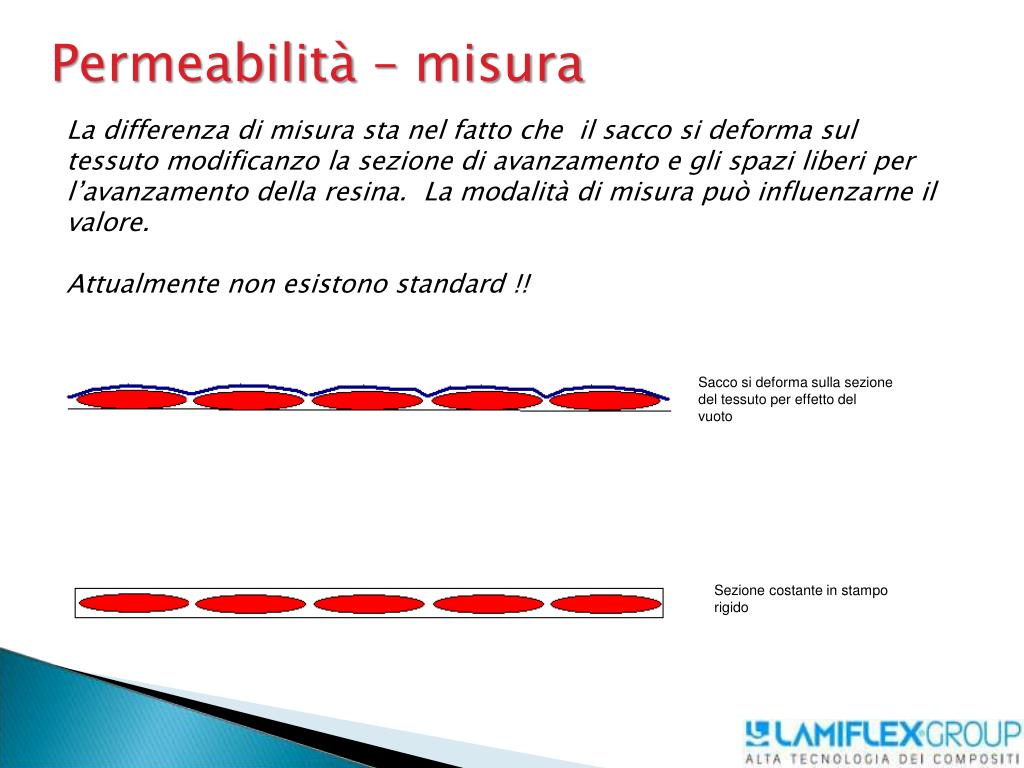

La differenza di misura sta nel fatto che il sacco si deforma sul tessuto modificanzo la sezione di avanzamento e gli spazi liberi per l’avanzamento della resina. La modalità di misura può influenzarne il valore.

Attualmente non esistono standard !!

Sacco si deforma sulla sezione del tessuto per effetto del vuoto

Sezione costante in stampo rigido

slide34

Permeabilità – misura

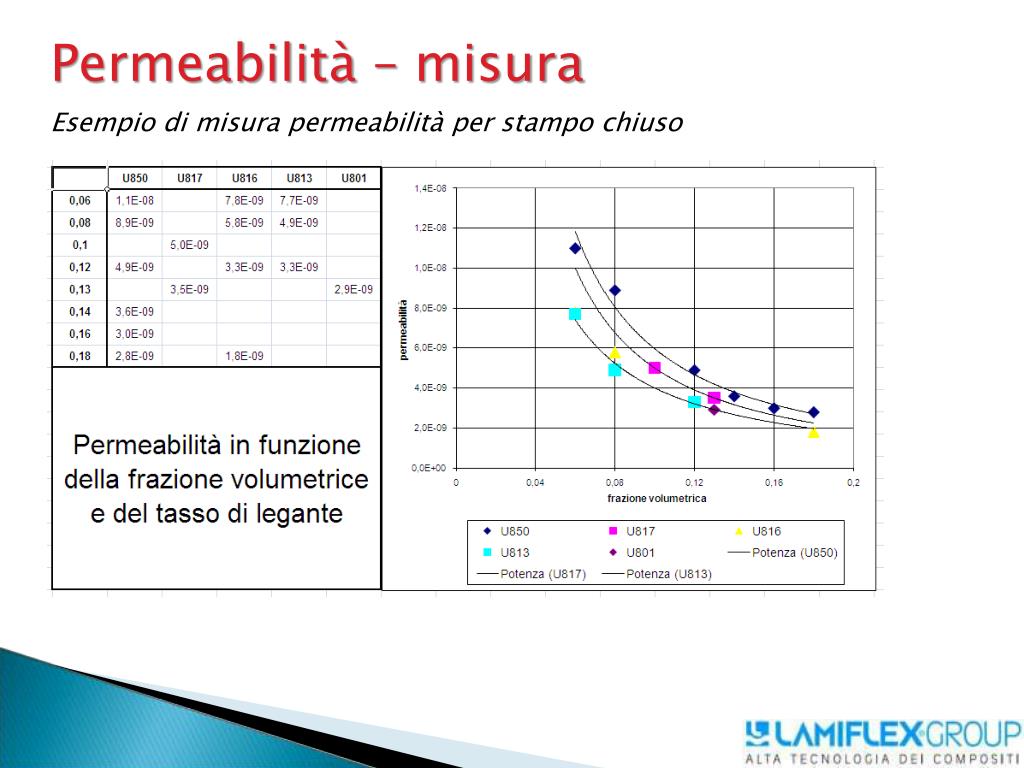

Esempio di misura permeabilità per stampo chiuso

slide35

Permeabilità – analisi microscopica

Esistono modelli matematici di correlazione tra la struttura della preforma e la permeabilità.

slide36

Resine

La scelta della resina nel campo delle applicazioni RTM deve avere come principale parametro di scelta la bassa viscosità alla temperatura a cui si vuole iniettare.

Resine poliesteri

Basso costo – produzioni industriali – basse caratteristiche meccaniche

- elevato ritiro volumetrico

Resine Vinilesteri

Medio costo – ottima resistenza all’osmosi – medie caratteristiche meccaniche - elevato ritiro volumetrico

Resine epossidiche

Costi elevati – ottime proprietà meccaniche – basso ritiro volumetrico

slide37

Resine

Viscosità dipendente dalla temperatura

slide39

Stampi per RTM

Lo GEOMETRIA dello stampo, sia sotto l’aspetto di network di iniezione, sia sotto l’aspetto delle geometrie delle forme, è uno degli aspetti più importanti per il riempimento .

Il MATERIALE e le SOLUZIONI COSTRUTTIVE sono parametri che influenzano il costo dello stampo stesso, ma anche le possibili applicazioni.

slide40

Stampi per RTM

Le differenti necessità tecniche, produttive, budget e ciclo vita dei prodotti hanno permesso un elevato sviluppo di concept costruttivi di stampo dal low cost (ma funzionali) ad elevati sistemi automatizzati e di controllo di processo.

slide41

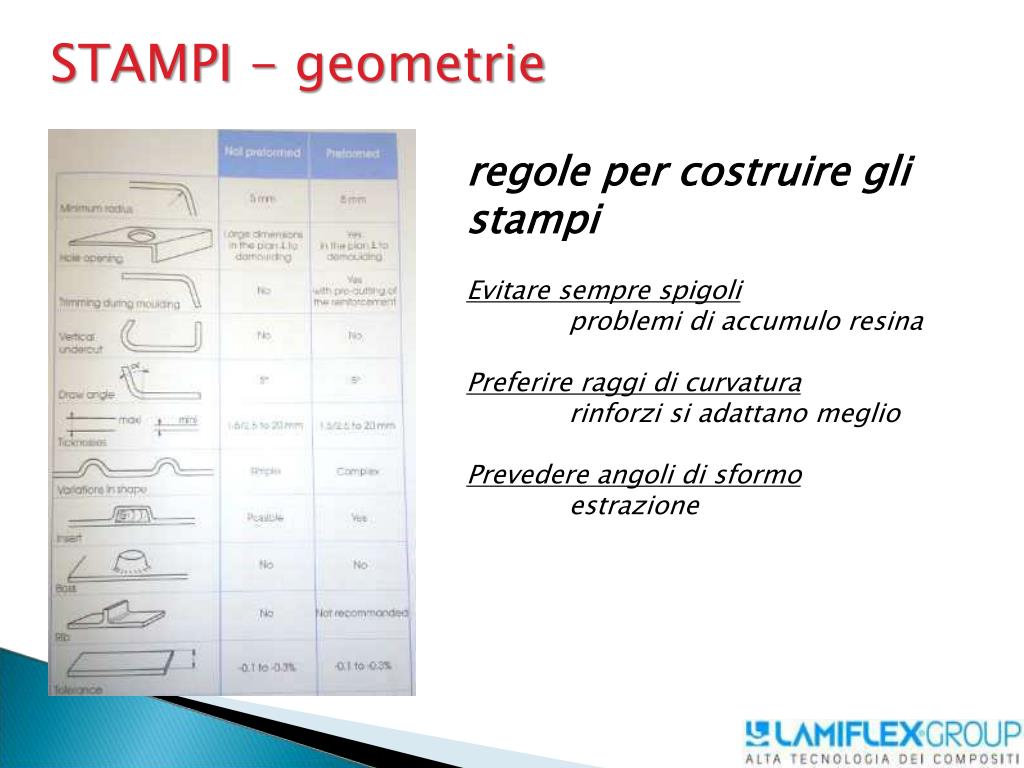

STAMPI - geometrie

regole per costruire gli stampi

Evitare sempre spigoli

problemi di accumulo resina

Preferire raggi di curvatura

rinforzi si adattano meglio

Prevedere angoli di sformo

estrazione

slide42

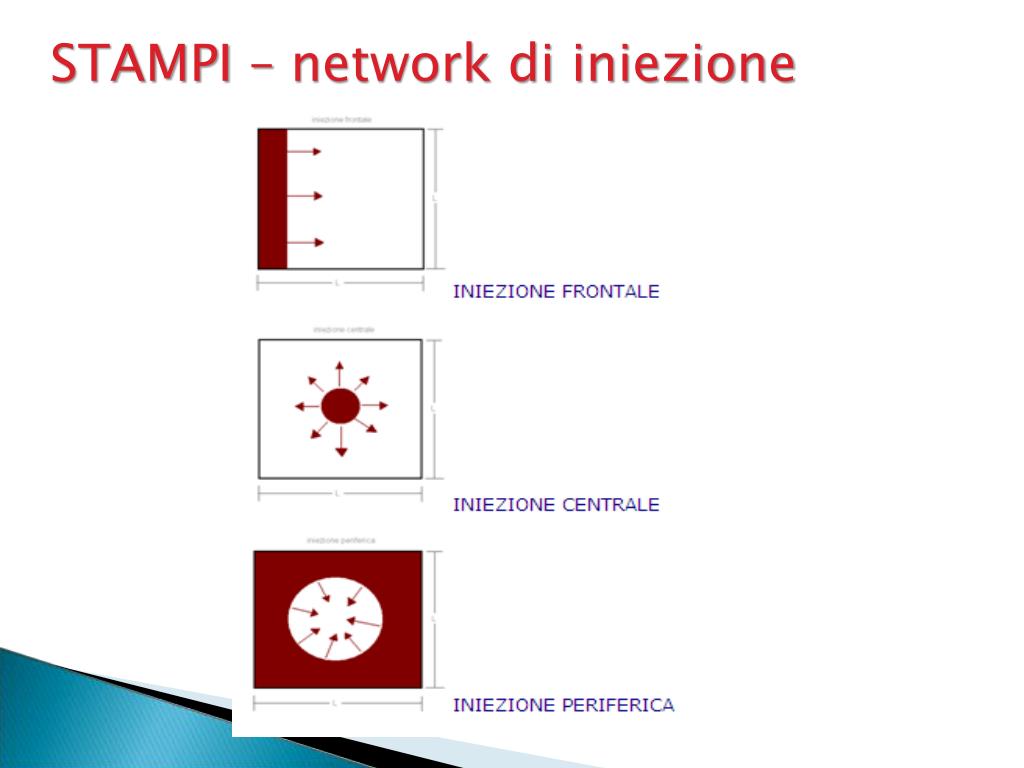

STAMPI – network di iniezione

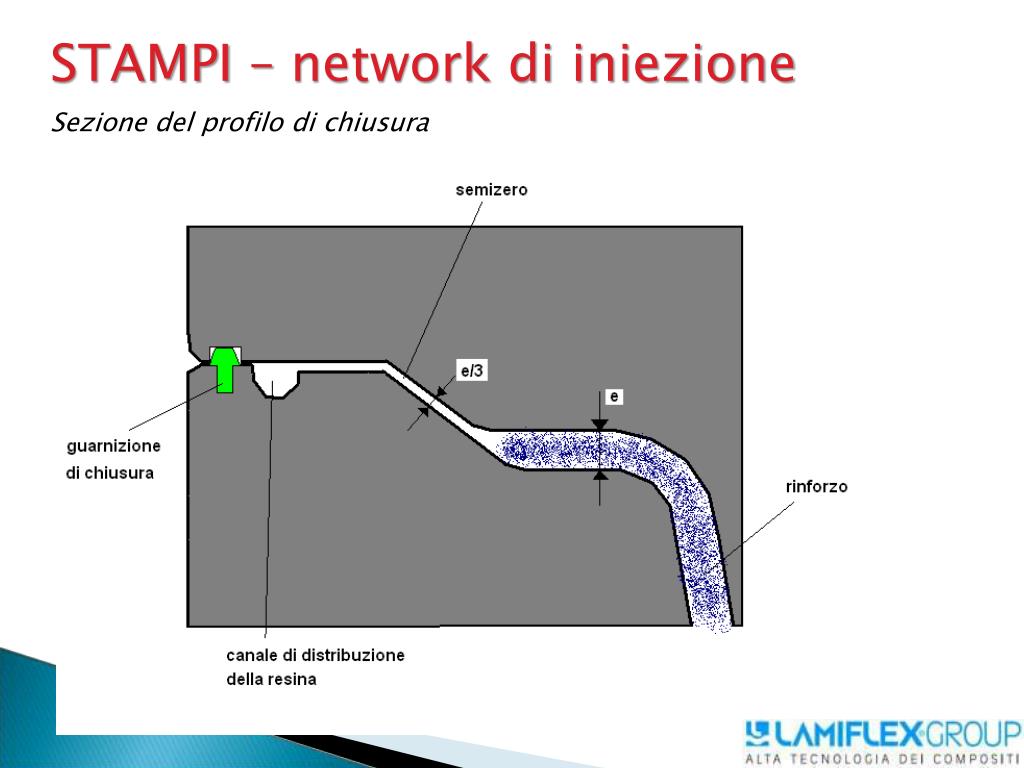

Sezione del profilo di chiusura

slide43

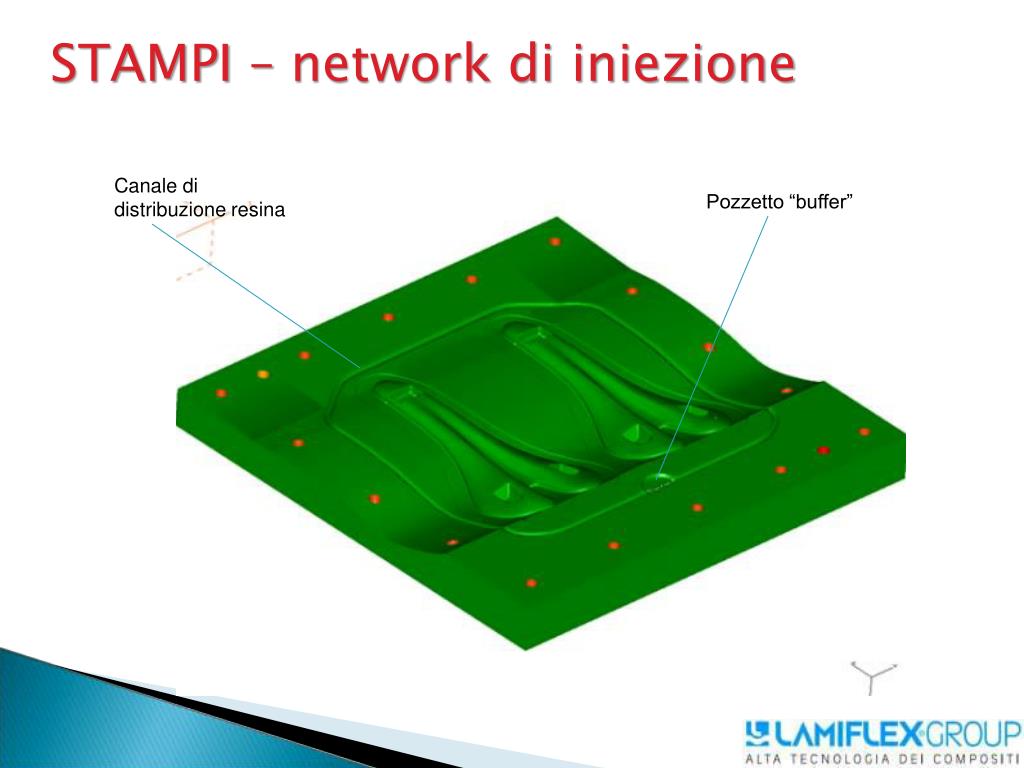

STAMPI – network di iniezione

Canale di distribuzione resina

Pozzetto “buffer”

slide45

STAMPI - materiali

Stampi e materiali costi e prestazioni in funzione delle produzioni

slide46

STAMPI – materiali stampi in composito

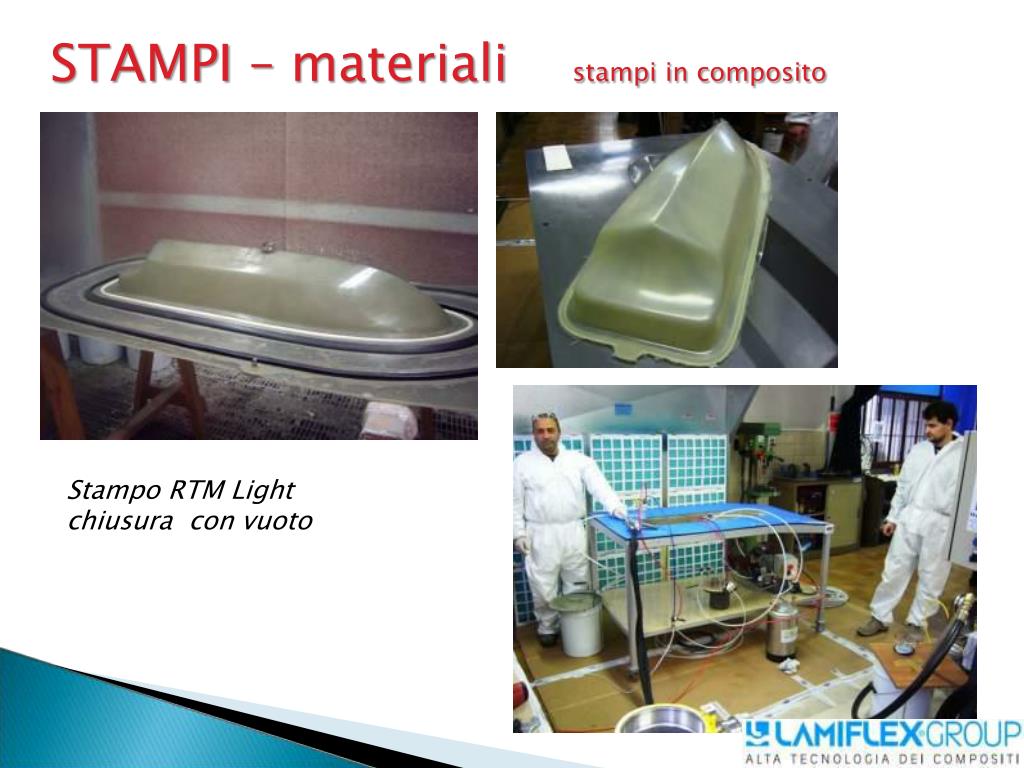

Stampo RTM Light chiusura con vuoto

slide47

STAMPI – materiali stampi in composito

Stampi low cost per bassa temperatura fino a 80°C

VANTAGGI

Velocità costruttiva

Basso costo

Facile riparazione

Buona durabilità produttiva (molto utilizzato in

automotive/nautica)

Dimensioni elevate con pesi relativamente bassi

SVANTAGGI

Temperature di utilizzo

Dilatazioni termiche

slide49

STAMPI – materiali stampi fresati da tavole epossidiche o poliuretaniche

Sviluppo LAMIFLEX SpA

Velocità di lavorazione

Buona stabilità meccanica

Temperature di utilizzo fino a 100°C

slide50

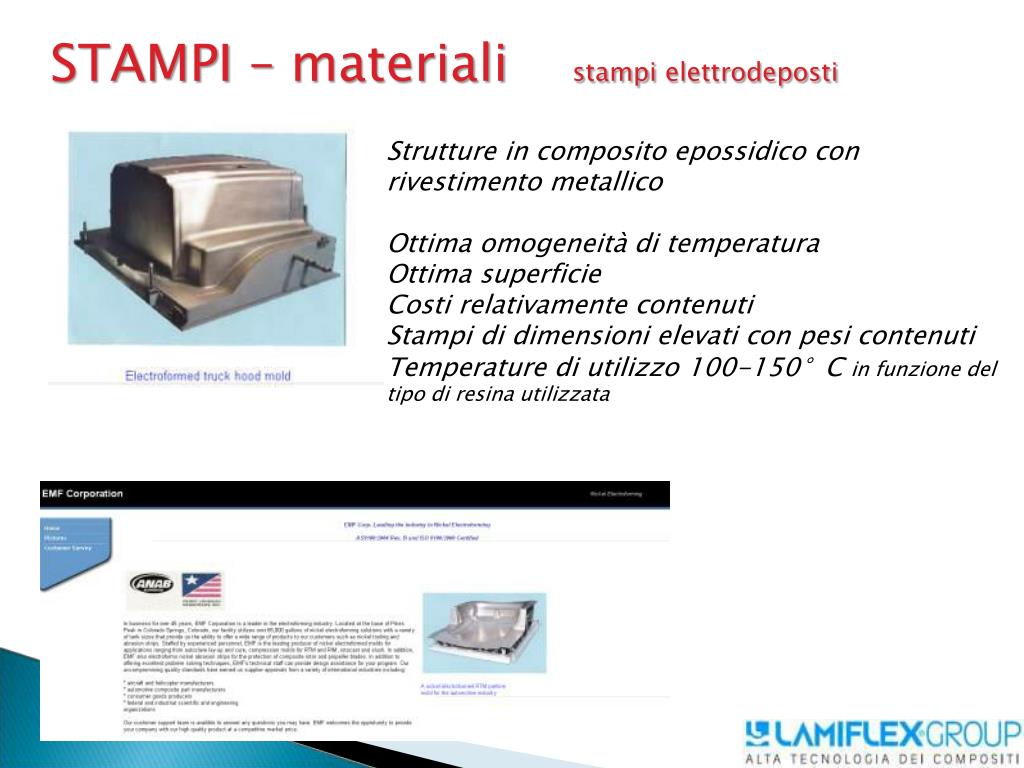

STAMPI – materiali stampi elettrodeposti

Strutture in composito epossidico con rivestimento metallico

Ottima omogeneità di temperatura

Ottima superficie

Costi relativamente contenuti

Stampi di dimensioni elevati con pesi contenuti

Temperature di utilizzo 100-150°C in funzione del tipo di resina utilizzata

slide52

STAMPI – materiali stampi in Acciaio o Invar

Pesanti

Necessaria automazione per spostamento

Costosi

Ottima durabilità

Ottima finitura superficiale

Resistono a pressioni di iniezione elevata (20bar)

Ottime precisioni dimensionali

In Invar con bassissime dilatazioni termiche

slide53

STAMPI – materiali stampi ibridi

Stampi in composito montati su strutture a traliccio in ferro

slide54

STAMPI –movimentazione/controllo T

Movimentazione automatica

Controllo di chiusura con valvole pneumatiche

Sistema di riscaldamento stampi:

- acqua (40-60°C)

- olio diatermico

- resistenze elettriche

slide55

MACCHINE di INIEZIONE

Il cuore della macchina è il sistema di pompaggio controllato della resina

Pistone pneumatico di movimentazione pompa

Pistone di aspirazione catalizzatore da fusto

Pistone di aspirazione resina da fusto

slide56

MACCHINE di INIEZIONE

Serbatoio catalizzatore

Controllo della pressione di iniezione

Controllo della velocità di pompaggio

Mescelatore statico

Serbatoio resina

slide57

Controllo di Processo

Testa di iniezione a dosaggio controllabile

Centralina pneumatica

slide58

Controllo di Processo

Aria compressa

Valvola pneumatica di apertura/chiusura iniezione e gestione pulizia testa dopo iniezione.

IN solvente

Innesto in stampo “a baionetta”

IN resina

OUT renina in stampo

Sede innesto all’interno dello stampo

slide59

Controllo di Processo

Sensore di controllo pressione all’interno dello stampo.

Interfacciabile con la valvola di iniezione per regolare immissione di resina all’interno dello stampo

il controllo della pressione permette di evitare deformazioni dello stampo o del tessuto della preforma

slide60

Controllo di Processo

Sistema di chiusura stampo pneumatico

slide61

Controllo di Processo

È possibile chiudere gli stampi senza l’uso di presse o clamps, ma utilizzando una area tecnica esterna all’area di stampaggio che possa essere messa sotto vuoto creando l’effetto di risucchio-chiusura.

Limite sulla pressione di iniezione della forma

slide62

Simulazione di Processo

  • L’utilizzo combinato dell’equazione di continuità, della legge di Darcy e delle simulazioni ad Elementi Finiti permettono di effettuare studi sulle iniezioni RTM/Infusione
  • criticità:
      • conoscenza del parametro di Permeabilità (K)
      • Formazioni di canali preferenziali all’interno dello stampo
slide63

Simulazione di Processo

  • La conoscenza della permeabilità del “pacchetto” da iniettare viene spesso misurata su provini prima dell’iniezione.
  • Misura attendibile per parti “piane” tipo scafi/coperte – ali dove il tessuto non subisce deformazioni elevate.
  • Misura difficoltosa e poco attendibile quando il rinforzo subisce elevate deformazioni.
slide64

Simulazione di Processo

  • Misura sperimentale e taratura della simulazione (sistema utilizzato nella nautica)

Misura della permeabilità del pacchetto infusivo

Taratura della simulazione

slide65

Simulazione di Processo

Lo scopo della simulazione è quello di verificare il corretto avanzamento del flusso della resina, la posizione dei punti di iniezione/aspirazione e la formazione di zone non impregnate

Particolari Airbus

slide66

Case History

  • Frame Trave “H” rotore coda AW139
  • Lavoro svolto da L.T.S. – POLIMI
slide67

Case Historyproduzione Lamiflex

  • - Tavole medicali portapaziente
  • - Poggiatesta per analisi TAC
  • - Ruote dentate dinamiche per Telai tessili
  • - Accessori per macchine trefolatrici
  • Selle settore ciclistico
