  1. 國立 台中教育大學計網中心簡易電腦維修-網路 日期：11月2日(三) 地點：K304a 授課：士欣資訊 葉燦宏 國立台中教育大學 計網中心

  2. 簡易電腦維修-網路 常見到的網路問題： • 網路卡故障 • 沒有IP 位址(DHCP Server故障) • 網路斷線 • 區域連線停用 • IP位址設定錯誤 • HUB 故障 • 網路速度變慢 國立台中教育大學 計網中心

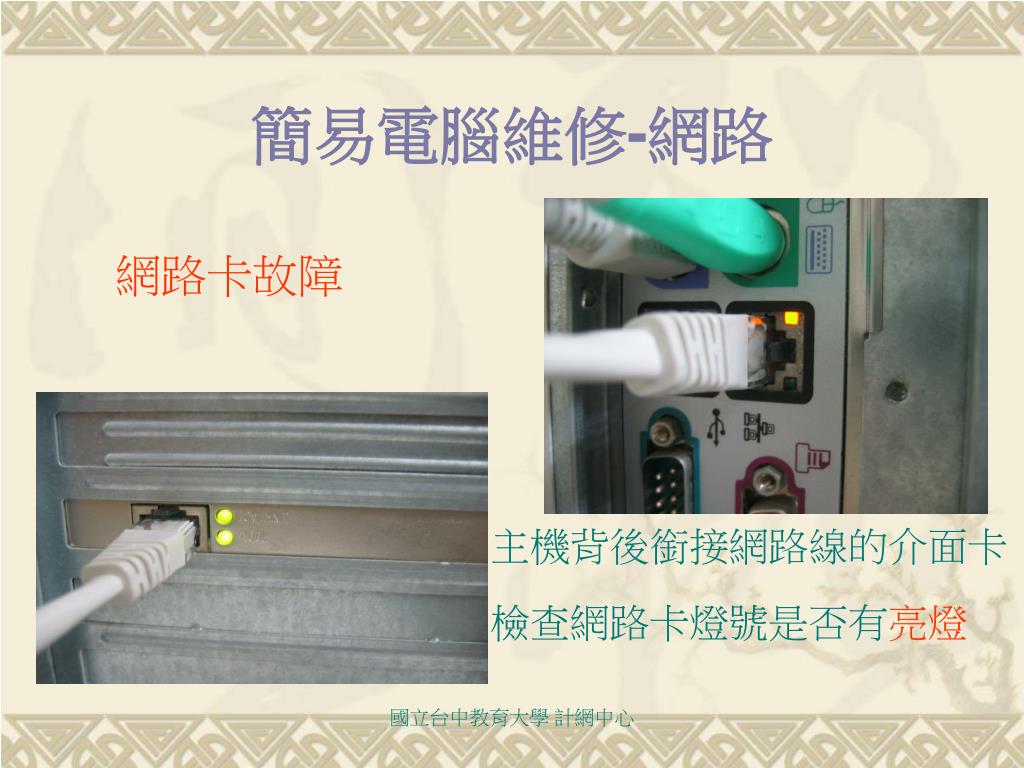

  3. 簡易電腦維修-網路 網路卡故障 主機背後銜接網路線的介面卡 檢查網路卡燈號是否有亮燈 國立台中教育大學 計網中心

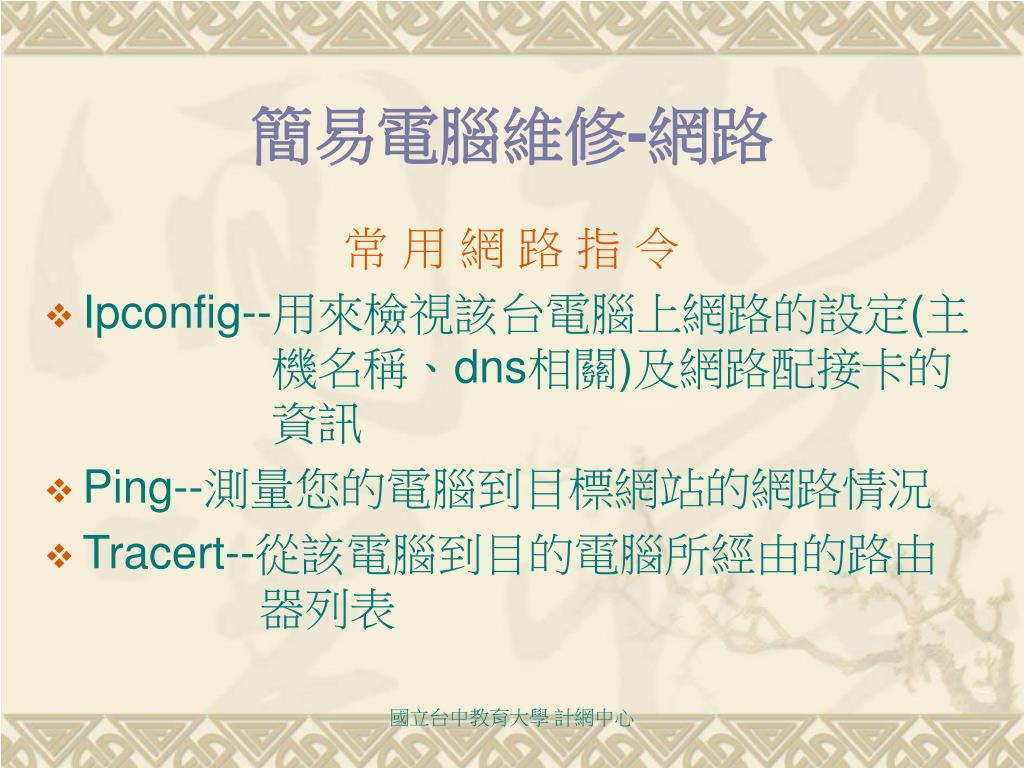

  4. 簡易電腦維修-網路 常 用 網 路 指 令 • Ipconfig--用來檢視該台電腦上網路的設定(主 機名稱、dns相關)及網路配接卡的 資訊 • Ping--測量您的電腦到目標網站的網路情況 • Tracert--從該電腦到目的電腦所經由的路由 器列表 國立台中教育大學 計網中心

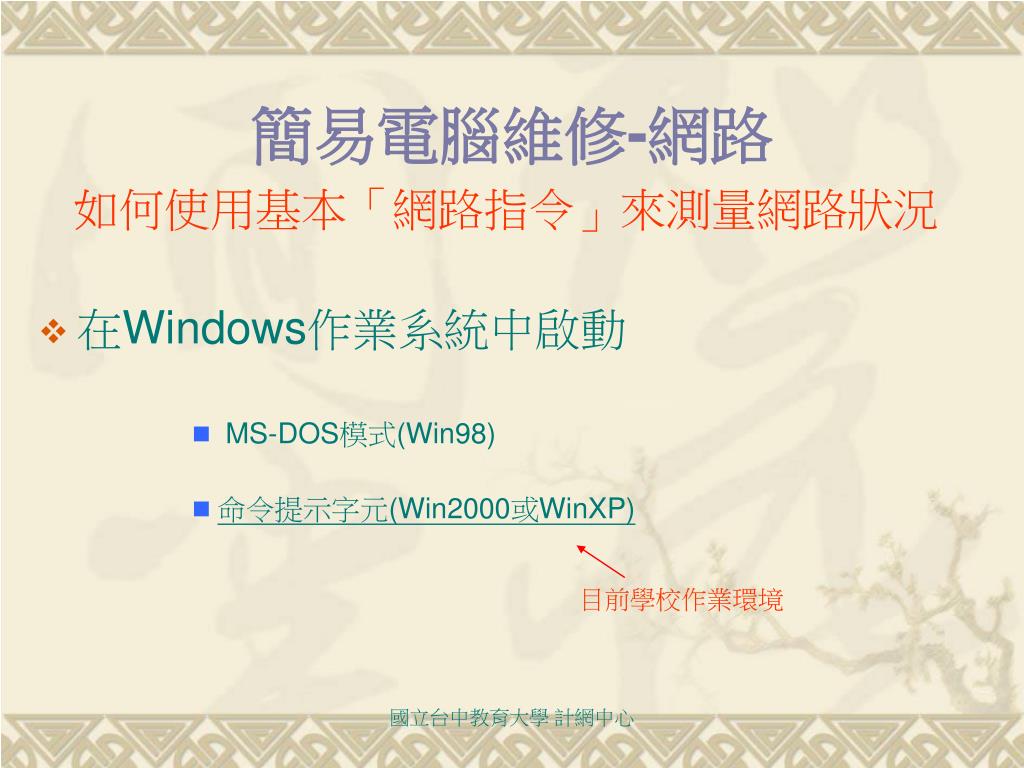

  5. 簡易電腦維修-網路 如何使用基本「網路指令」來測量網路狀況 • 在Windows作業系統中啟動 • MS-DOS模式(Win98) • 命令提示字元(Win2000或WinXP) 目前學校作業環境 國立台中教育大學 計網中心

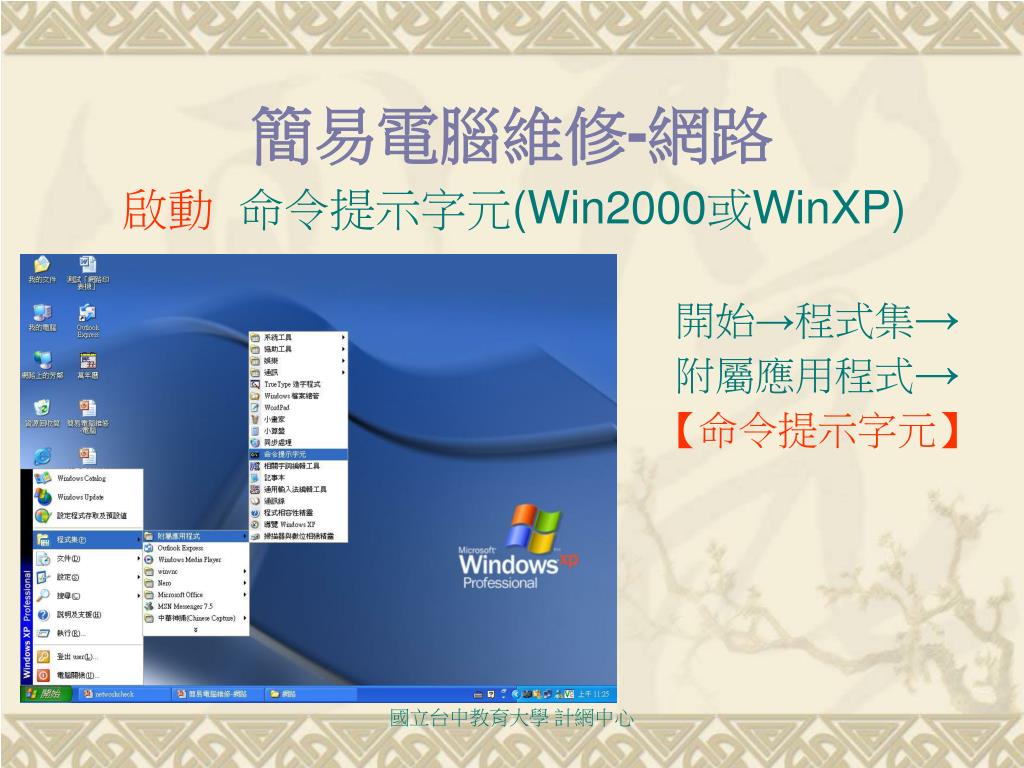

  6. 簡易電腦維修-網路 啟動 命令提示字元(Win2000或WinXP)開始→程式集→ 附屬應用程式→【命令提示字元】 國立台中教育大學 計網中心

  7. 簡易電腦維修-網路 啟動 命令提示字元(Win2000或WinXP)開始→【執行】 國立台中教育大學 計網中心

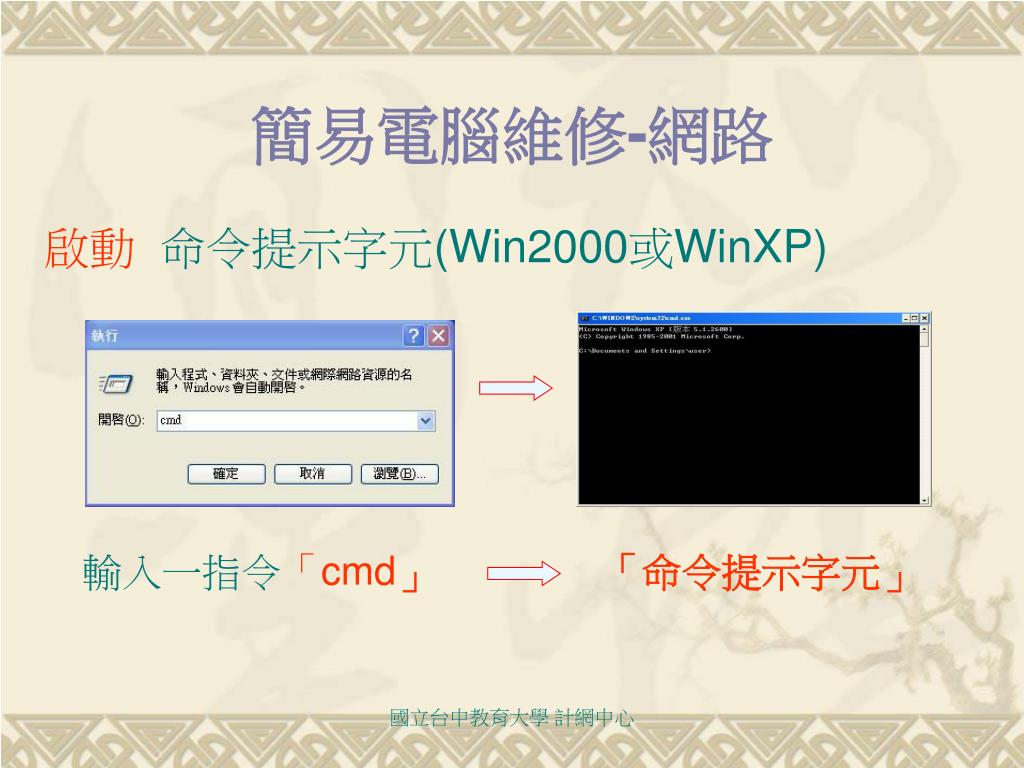

  8. 簡易電腦維修-網路 啟動 命令提示字元(Win2000或WinXP)輸入一指令「cmd」 「命令提示字元」 國立台中教育大學 計網中心

  9. 簡易電腦維修-網路 檢視您的電腦的網路卡狀況與網路設定輸入網路指令： 「ipconfig」 Enter 國立台中教育大學 計網中心

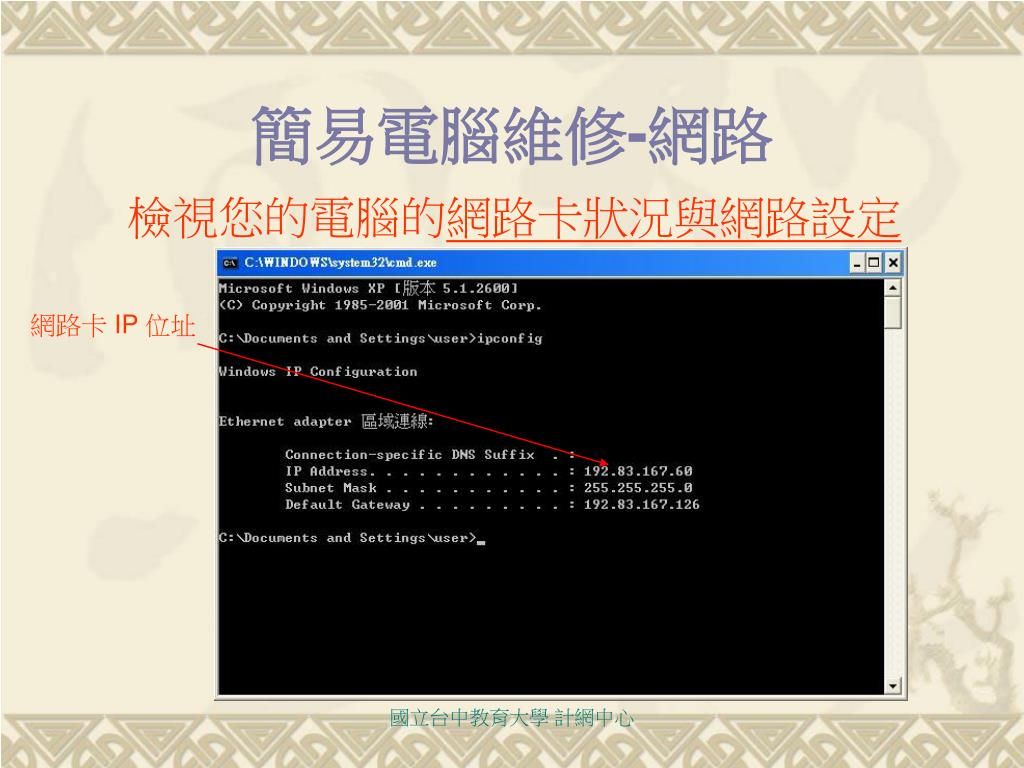

  10. 簡易電腦維修-網路 檢視您的電腦的網路卡狀況與網路設定 網路卡 IP 位址 國立台中教育大學 計網中心

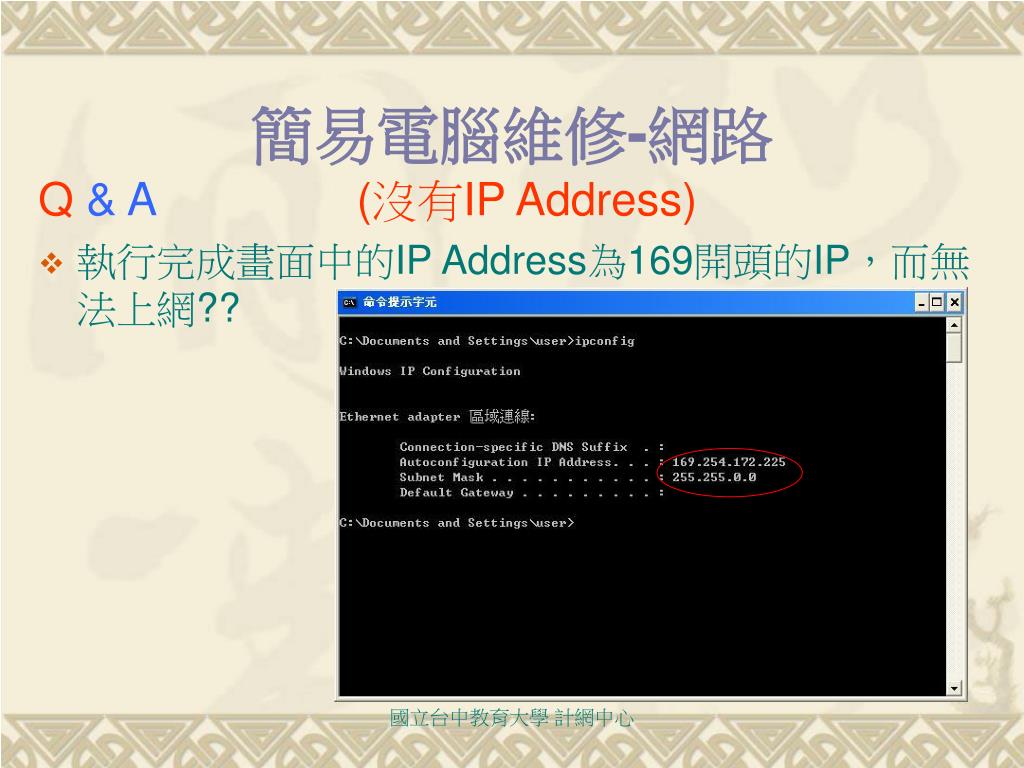

  11. 簡易電腦維修-網路 Q & A (沒有IP Address) • 執行完成畫面中的IP Address為169開頭的IP，而無法上網?? 國立台中教育大學 計網中心

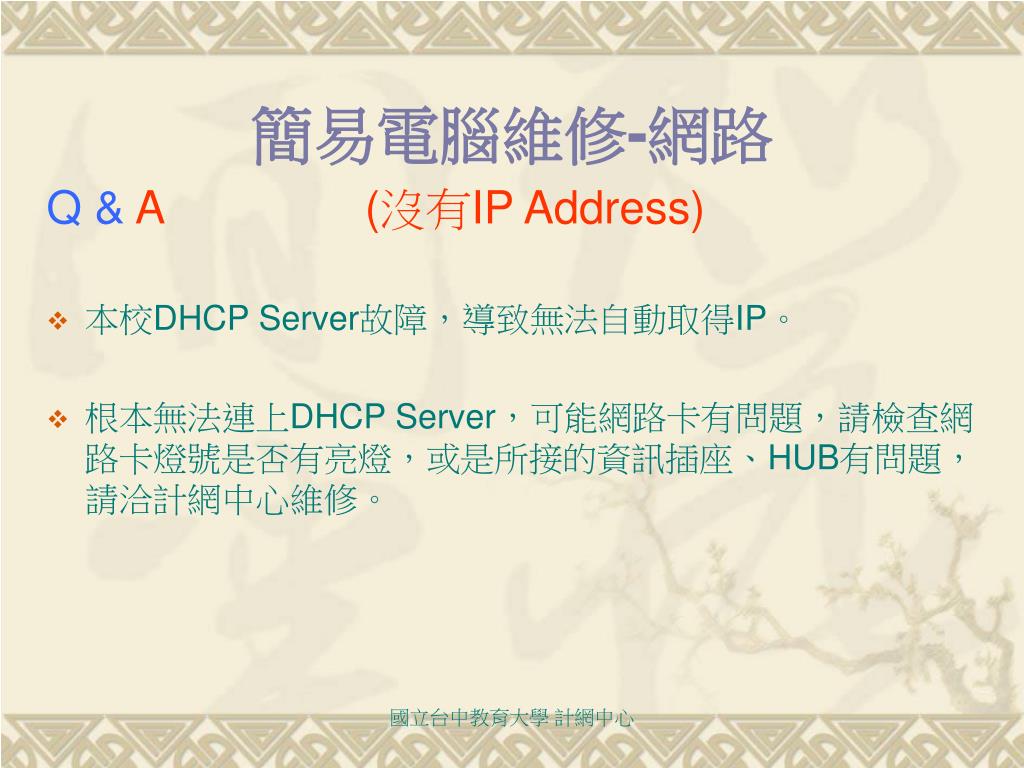

  12. 簡易電腦維修-網路 Q & A (沒有IP Address) • 本校DHCP Server故障，導致無法自動取得IP。 • 根本無法連上DHCP Server，可能網路卡有問題，請檢查網路卡燈號是否有亮燈，或是所接的資訊插座、HUB有問題，請洽計網中心維修。 國立台中教育大學 計網中心

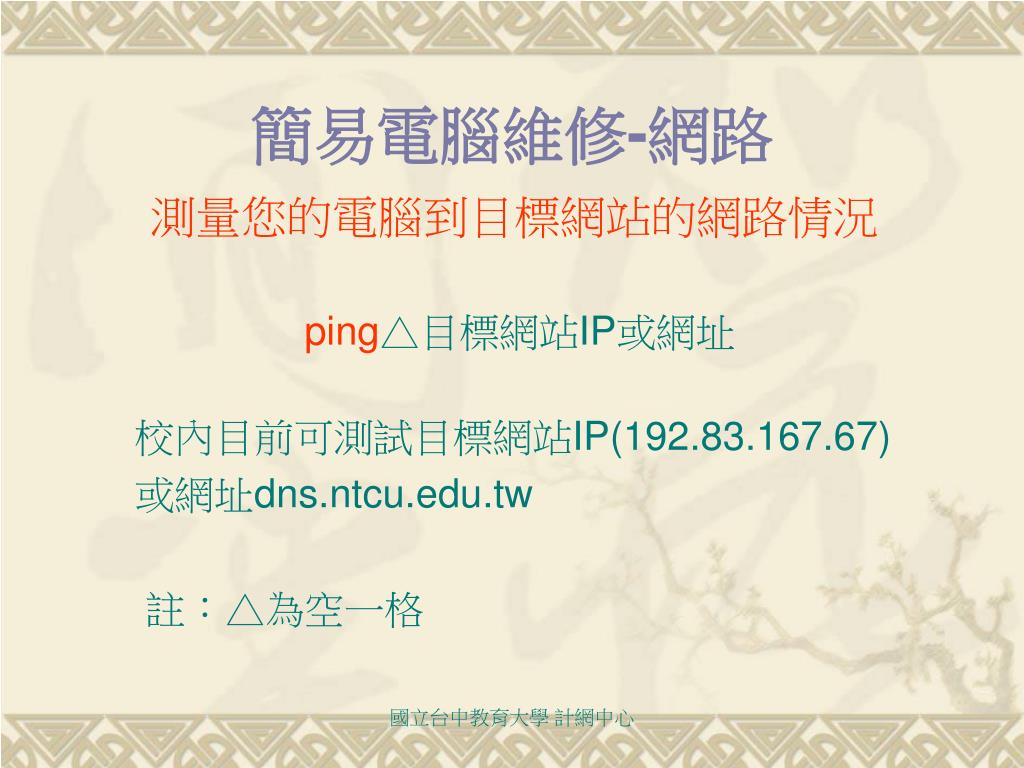

  13. 簡易電腦維修-網路 測量您的電腦到目標網站的網路情況 ping△目標網站IP或網址 校內目前可測試目標網站IP(192.83.167.67) 或網址dns.ntcu.edu.tw 註：△為空一格 國立台中教育大學 計網中心

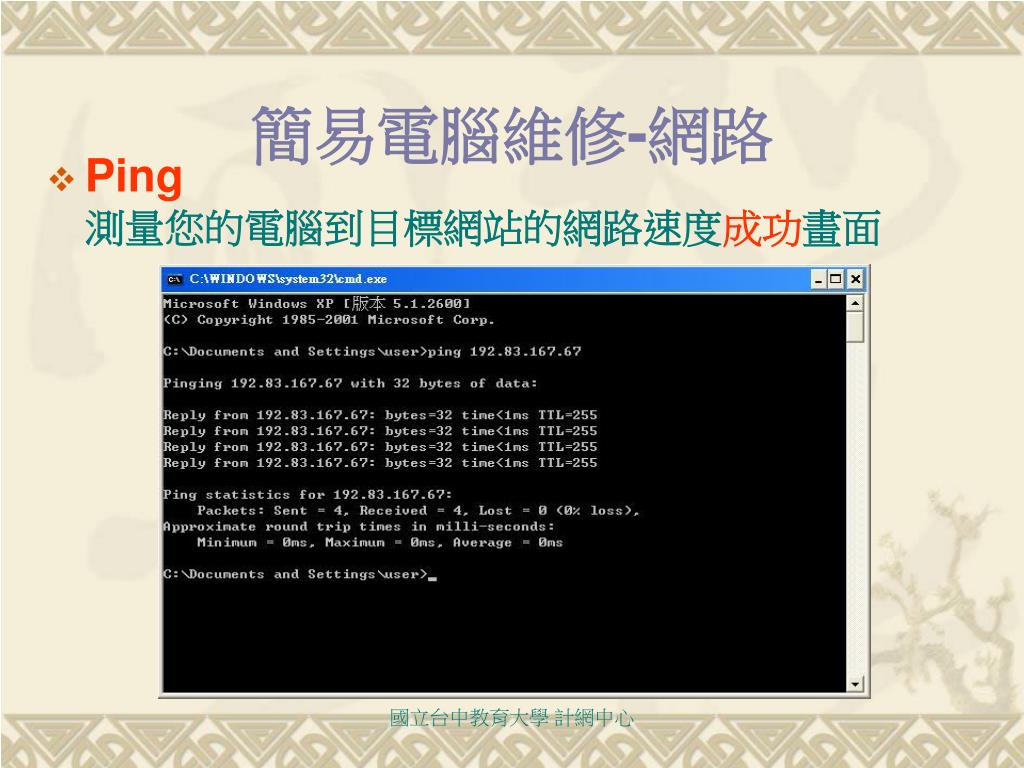

  14. 簡易電腦維修-網路 • Ping測量您的電腦到目標網站的網路速度成功畫面 國立台中教育大學 計網中心

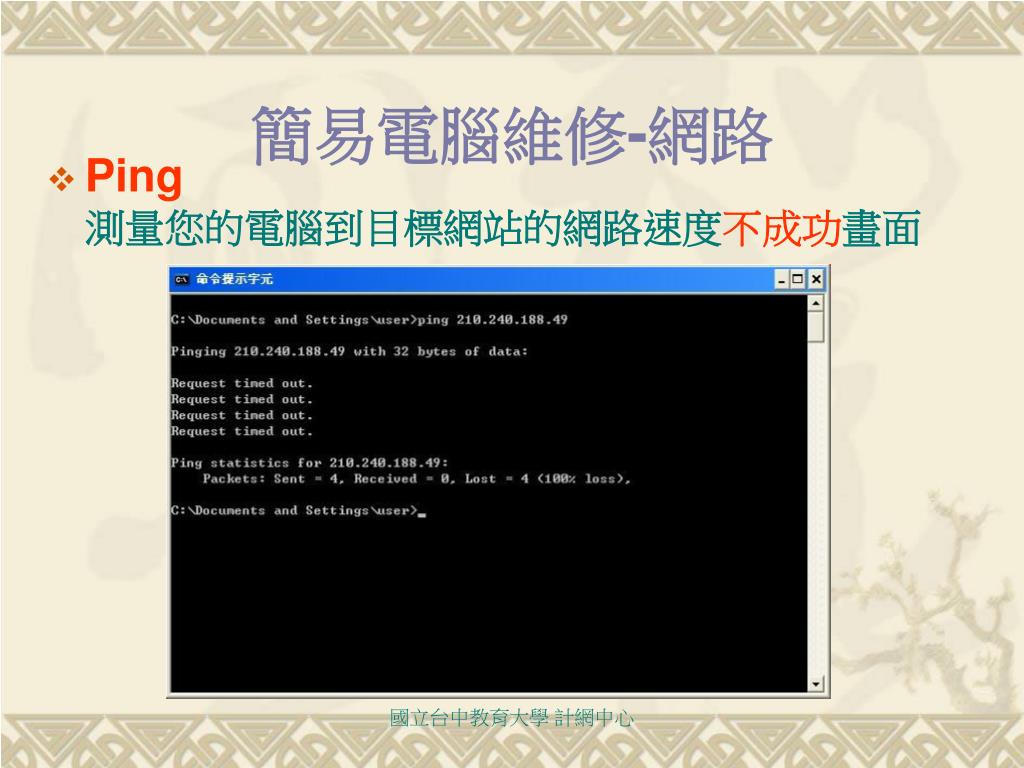

  15. 簡易電腦維修-網路 • Ping測量您的電腦到目標網站的網路速度不成功畫面 國立台中教育大學 計網中心

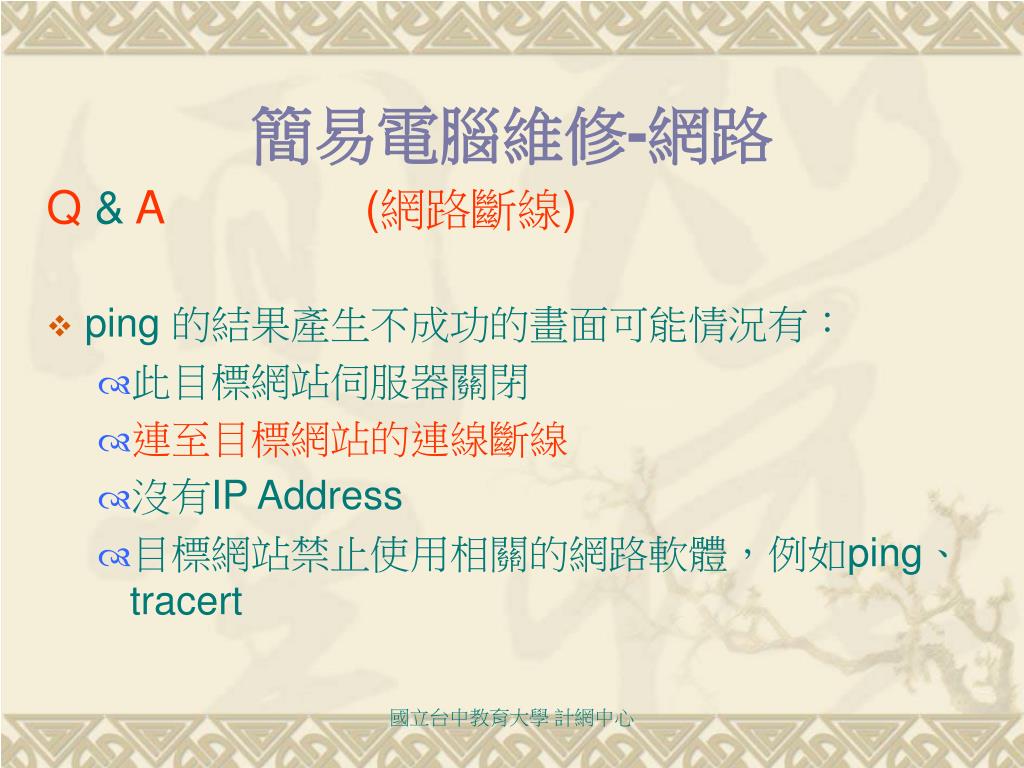

  16. 簡易電腦維修-網路 Q & A (網路斷線) • ping 的結果產生不成功的畫面可能情況有： • 此目標網站伺服器關閉 • 連至目標網站的連線斷線 • 沒有IP Address • 目標網站禁止使用相關的網路軟體，例如ping、tracert 國立台中教育大學 計網中心

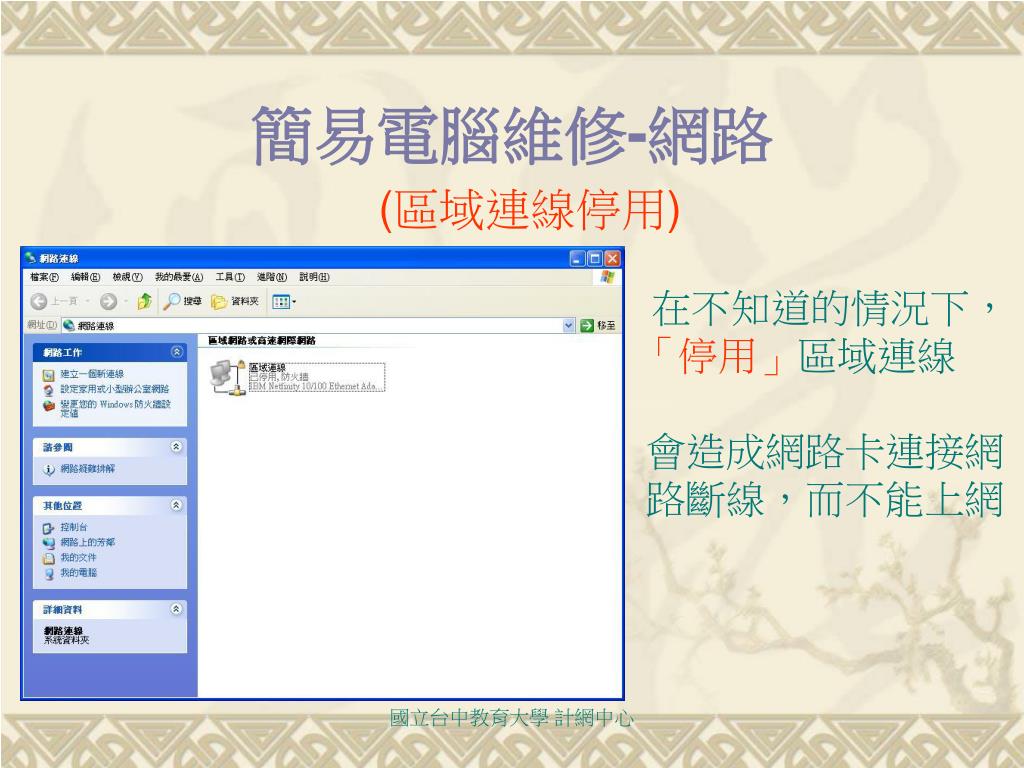

  17. 簡易電腦維修-網路 (區域連線停用)在不知道的情況下，「停用」區域連線 會造成網路卡連接網 路斷線，而不能上網 國立台中教育大學 計網中心

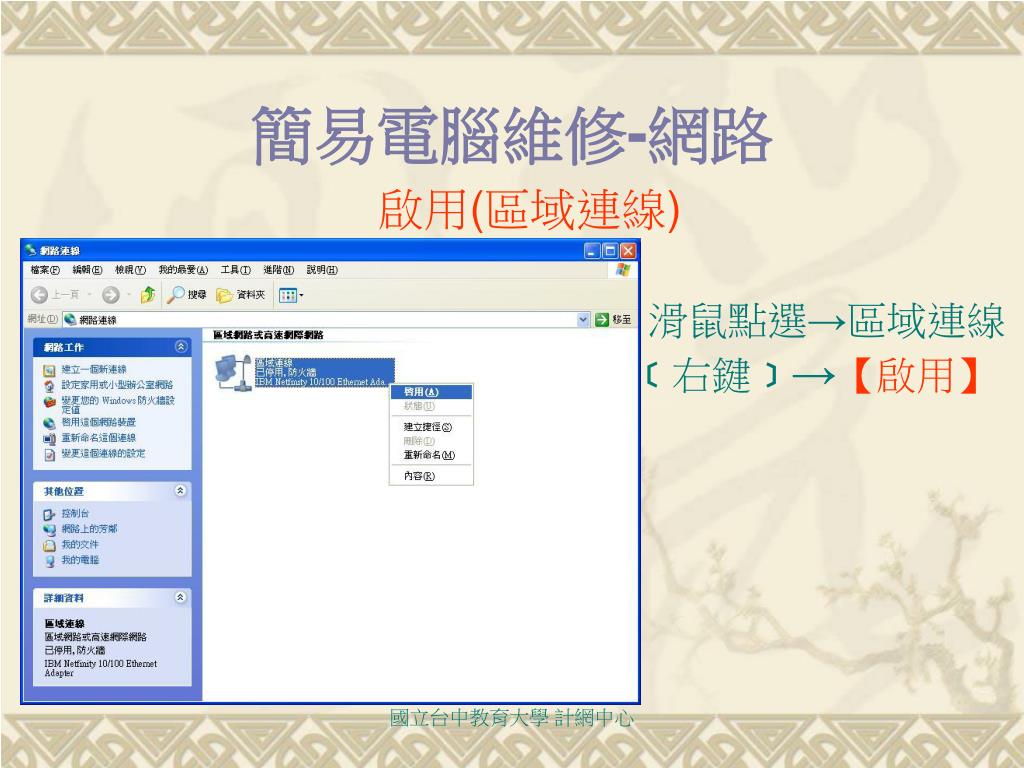

  18. 簡易電腦維修-網路 啟用(區域連線)滑鼠點選→區域連線﹝右鍵﹞→【啟用】 國立台中教育大學 計網中心

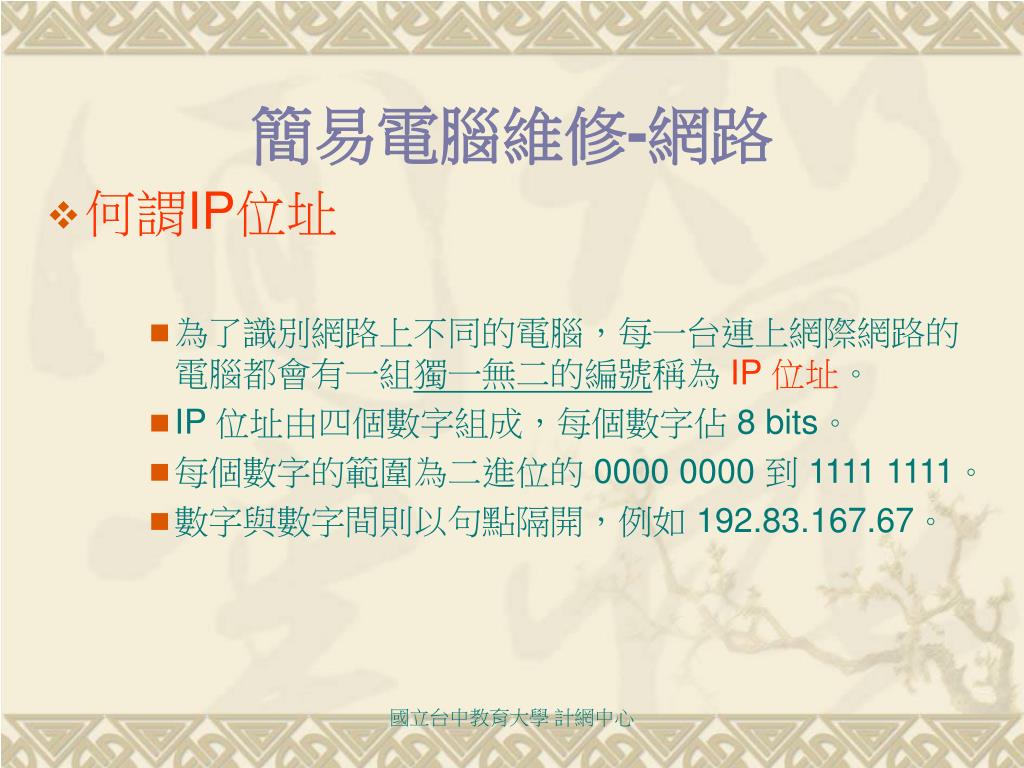

  19. 簡易電腦維修-網路 • 何謂IP位址 • 為了識別網路上不同的電腦，每一台連上網際網路的電腦都會有一組獨一無二的編號稱為 IP 位址。 • IP 位址由四個數字組成，每個數字佔 8 bits。 • 每個數字的範圍為二進位的 0000 0000 到 1111 1111。 • 數字與數字間則以句點隔開，例如 192.83.167.67。 國立台中教育大學 計網中心

  20. 簡易電腦維修-網路 IP位址設定錯誤(設定IP)桌面→網路上的芳鄰 滑鼠﹝右鍵﹞→【內容】 國立台中教育大學 計網中心

  21. 簡易電腦維修-網路 IP位址設定錯誤(設定IP) 【網路連線】畫面 國立台中教育大學 計網中心

  22. 簡易電腦維修-網路 IP位址設定錯誤(設定IP)區域網路→滑鼠﹝右鍵﹞→【內容】 國立台中教育大學 計網中心

  23. 簡易電腦維修-網路 IP位址設定錯誤(設定IP) 【區域連線 內容】 Internet Protocol(TCP/IP)【內容】 國立台中教育大學 計網中心

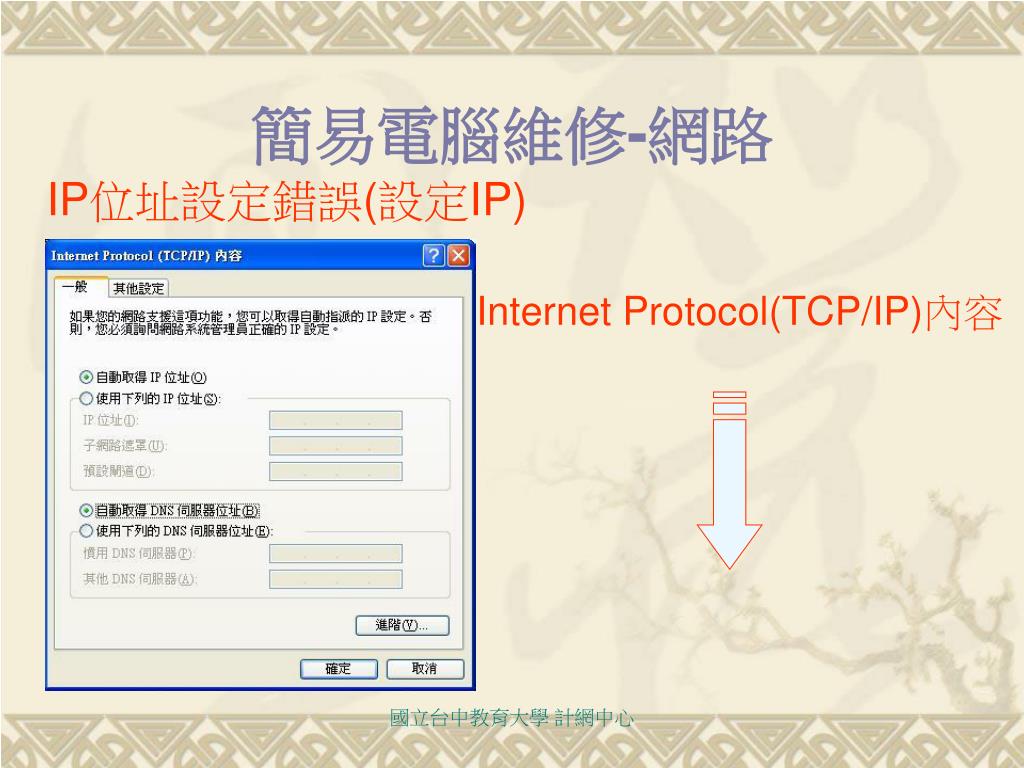

  24. 簡易電腦維修-網路 IP位址設定錯誤(設定IP)Internet Protocol(TCP/IP)內容 國立台中教育大學 計網中心

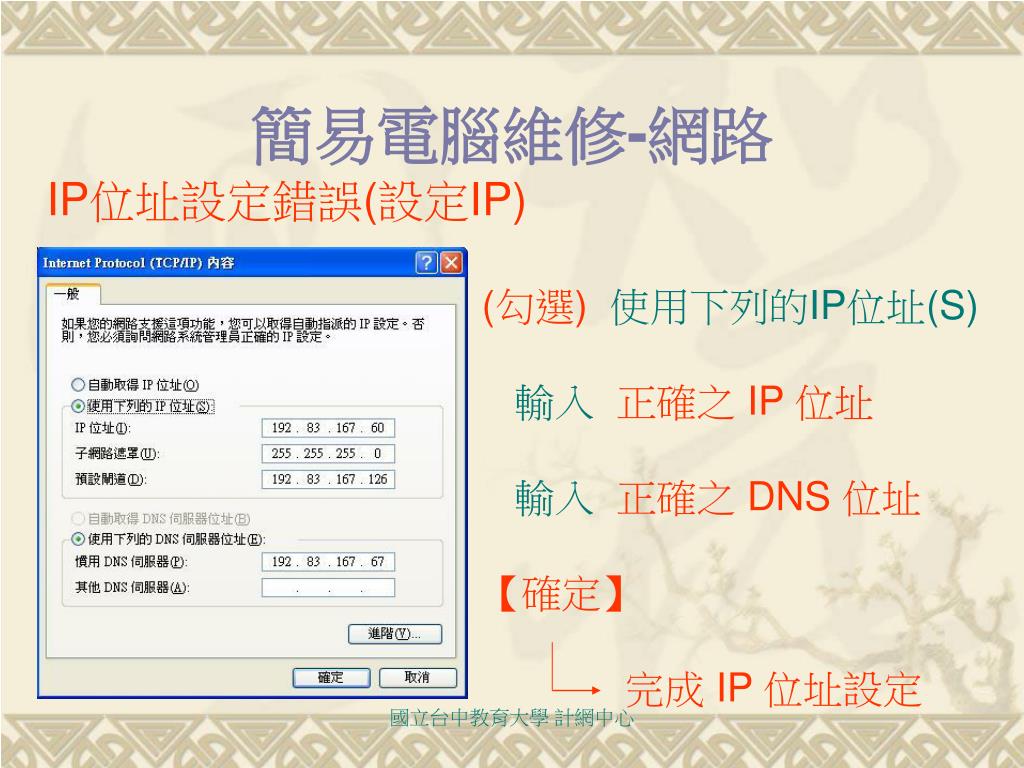

  25. 簡易電腦維修-網路 IP位址設定錯誤(設定IP)(勾選)使用下列的IP位址(S)輸入 正確之 IP 位址輸入 正確之 DNS 位址【確定】完成 IP 位址設定 國立台中教育大學 計網中心

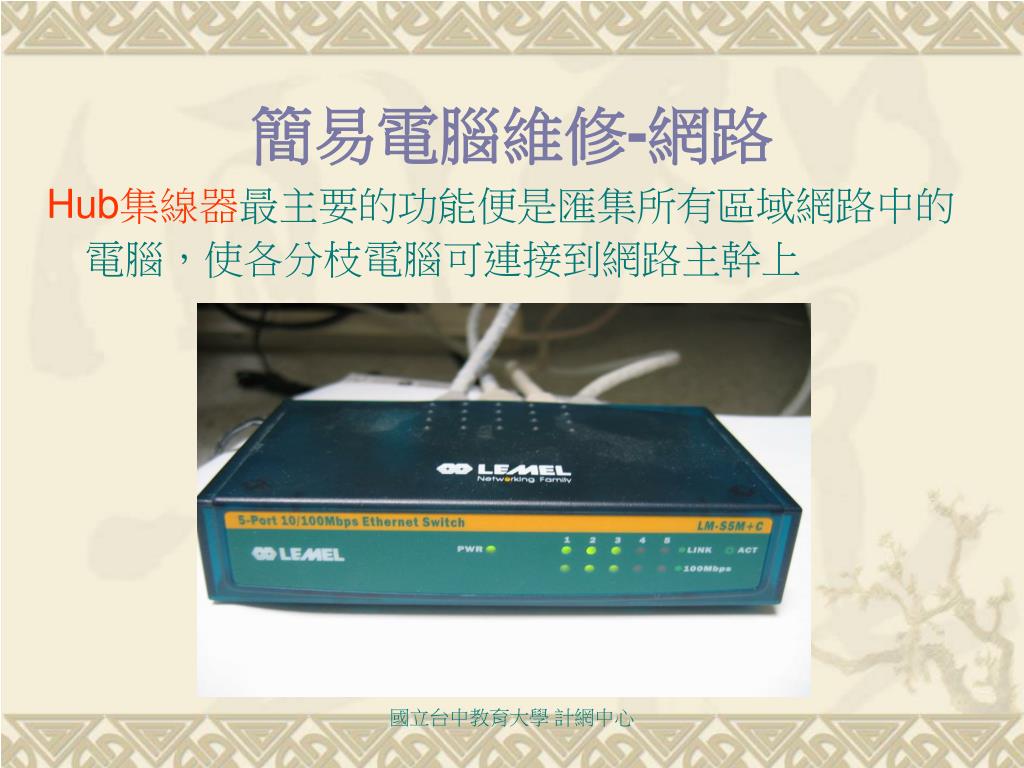

  26. 簡易電腦維修-網路 Hub集線器最主要的功能便是匯集所有區域網路中的電腦，使各分枝電腦可連接到網路主幹上 國立台中教育大學 計網中心

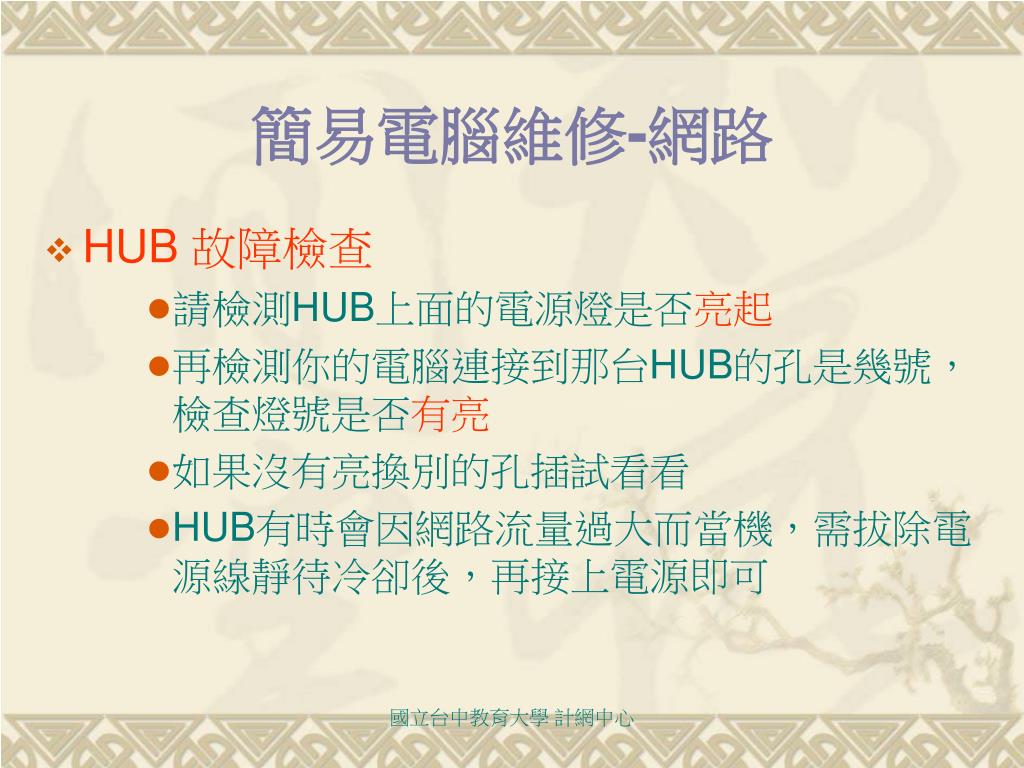

  27. 簡易電腦維修-網路 • HUB 故障檢查 • 請檢測HUB上面的電源燈是否亮起 • 再檢測你的電腦連接到那台HUB的孔是幾號，檢查燈號是否有亮 • 如果沒有亮換別的孔插試看看 • HUB有時會因網路流量過大而當機，需拔除電源線靜待冷卻後，再接上電源即可 國立台中教育大學 計網中心

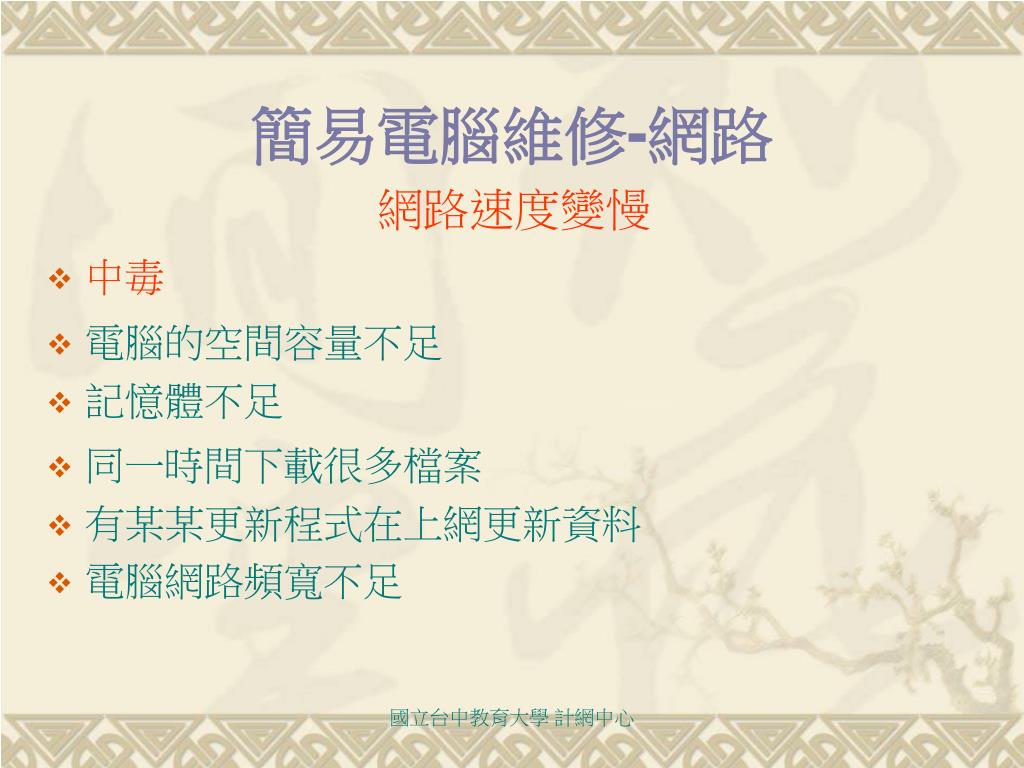

  28. 簡易電腦維修-網路 網路速度變慢 • 中毒 • 電腦的空間容量不足 • 記憶體不足 • 同一時間下載很多檔案 • 有某某更新程式在上網更新資料 • 電腦網路頻寬不足 國立台中教育大學 計網中心

  29. 簡易電腦維修-網路 休息一下~~問題討論！ 國立台中教育大學 計網中心
