  1. 网络设备 By　赵伟

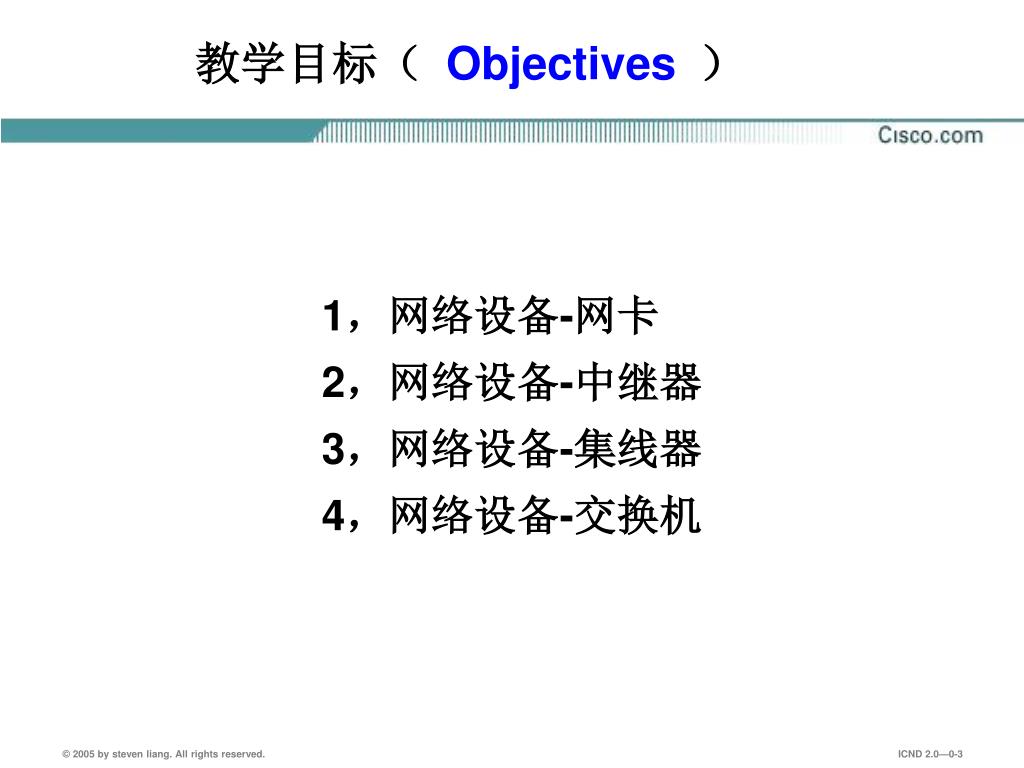

  2. 教学目标（ Objectives） • 1，网络设备-网卡 • 2，网络设备-中继器 • 3，网络设备-集线器 • 4，网络设备-交换机

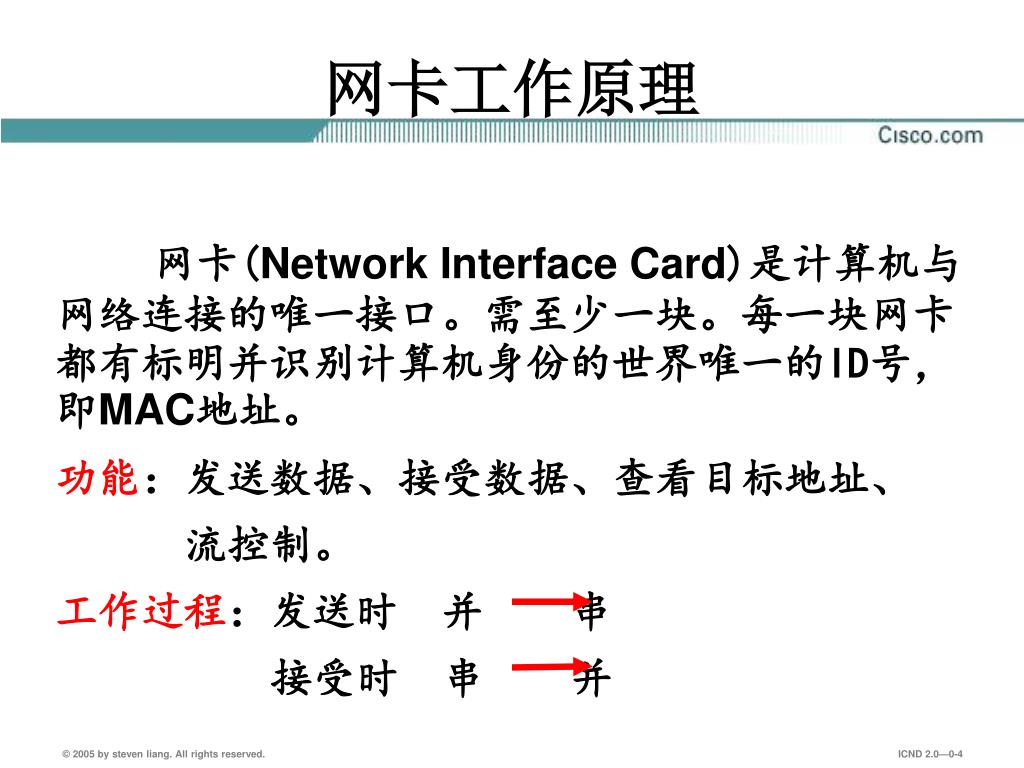

  3. 网卡工作原理 • 网卡(Network Interface Card)是计算机与网络连接的唯一接口。需至少一块。每一块网卡都有标明并识别计算机身份的世界唯一的ID号，即MAC地址。 • 功能：发送数据、接受数据、查看目标地址、 • 流控制。 • 工作过程：发送时 并 串 • 接受时 串 并

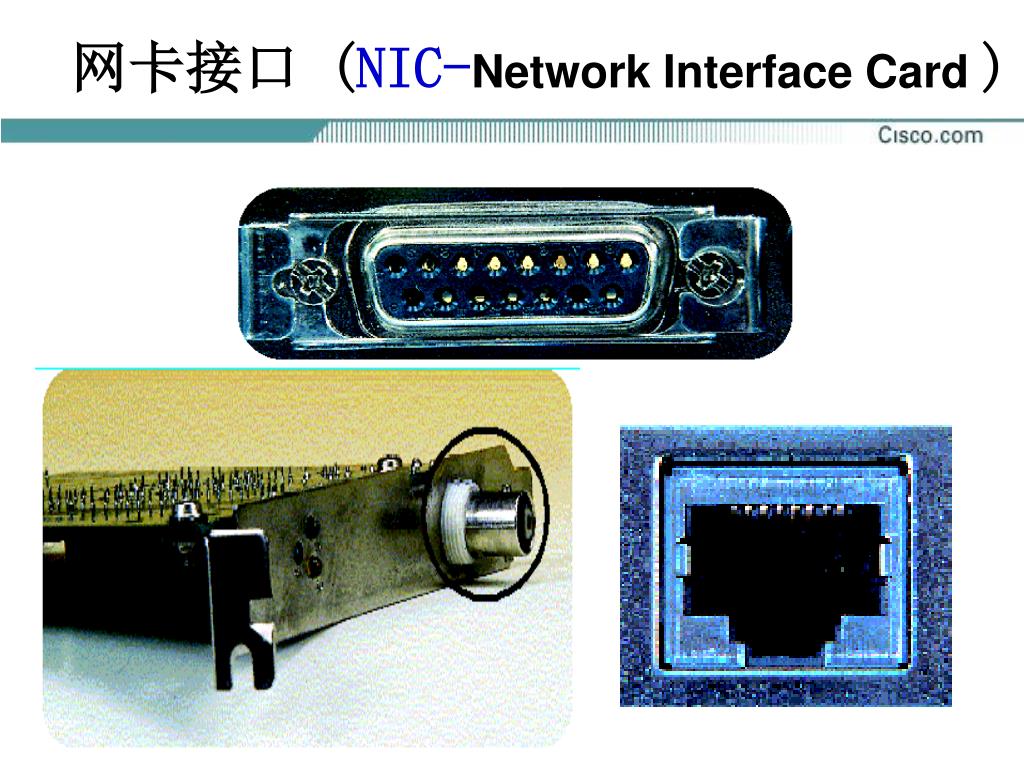

  4. 网卡接口 (NIC-Network Interface Card )

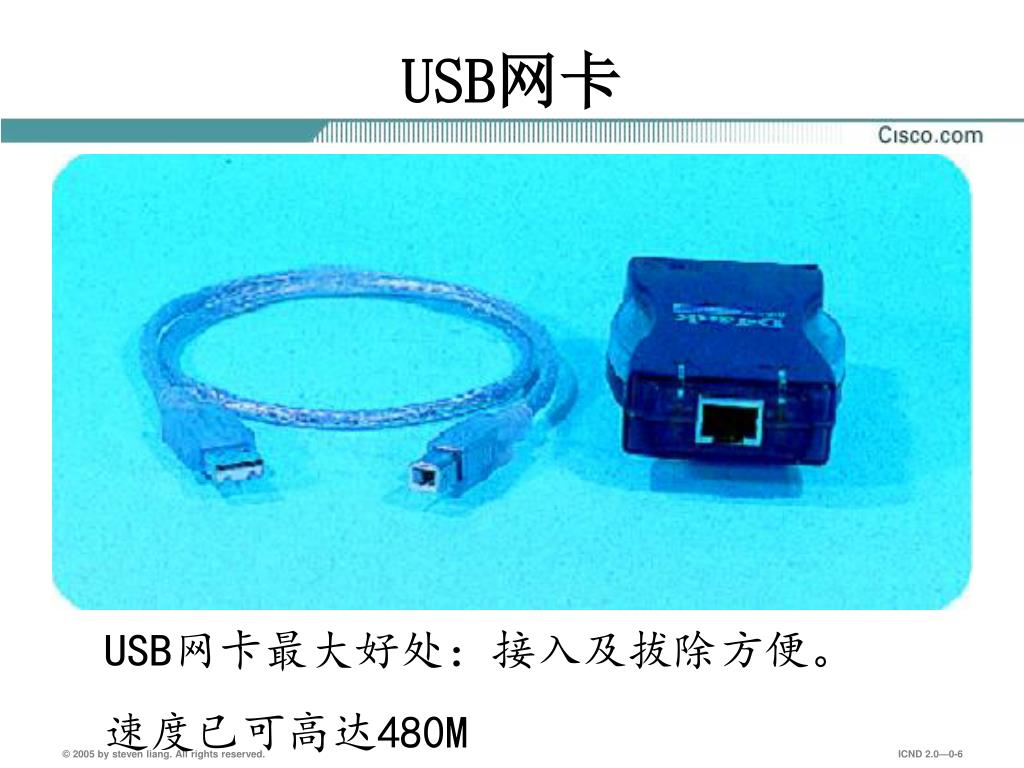

  5. USB网卡 USB网卡最大好处：接入及拔除方便。 速度已可高达480M

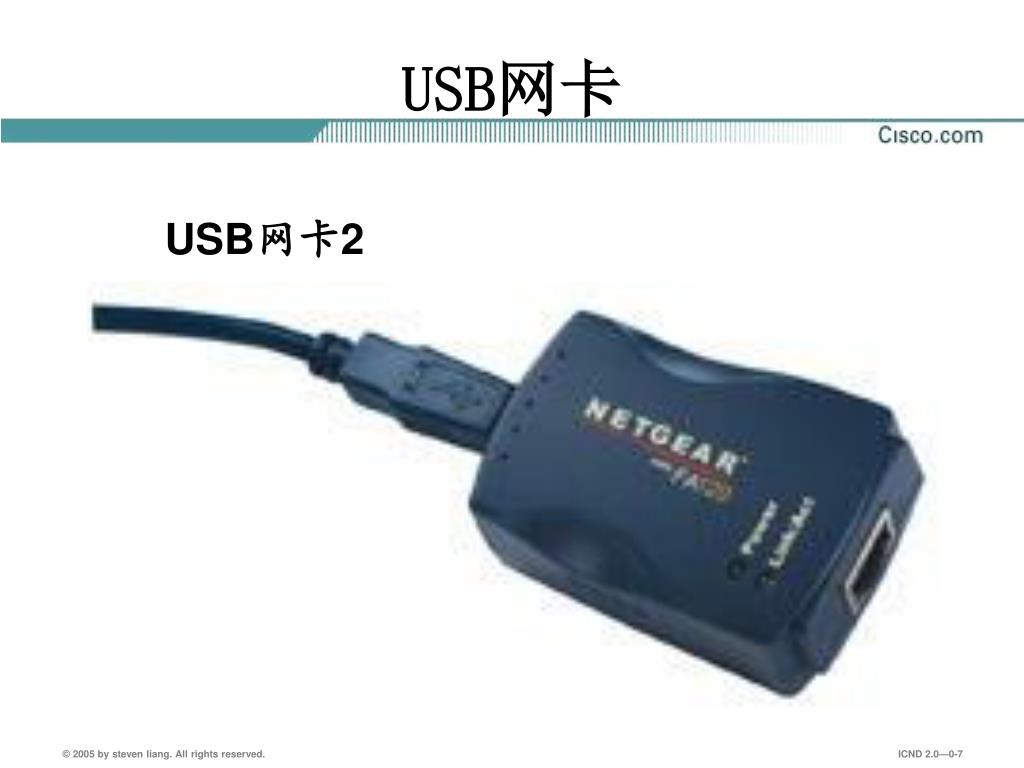

  6. USB网卡 • USB网卡2

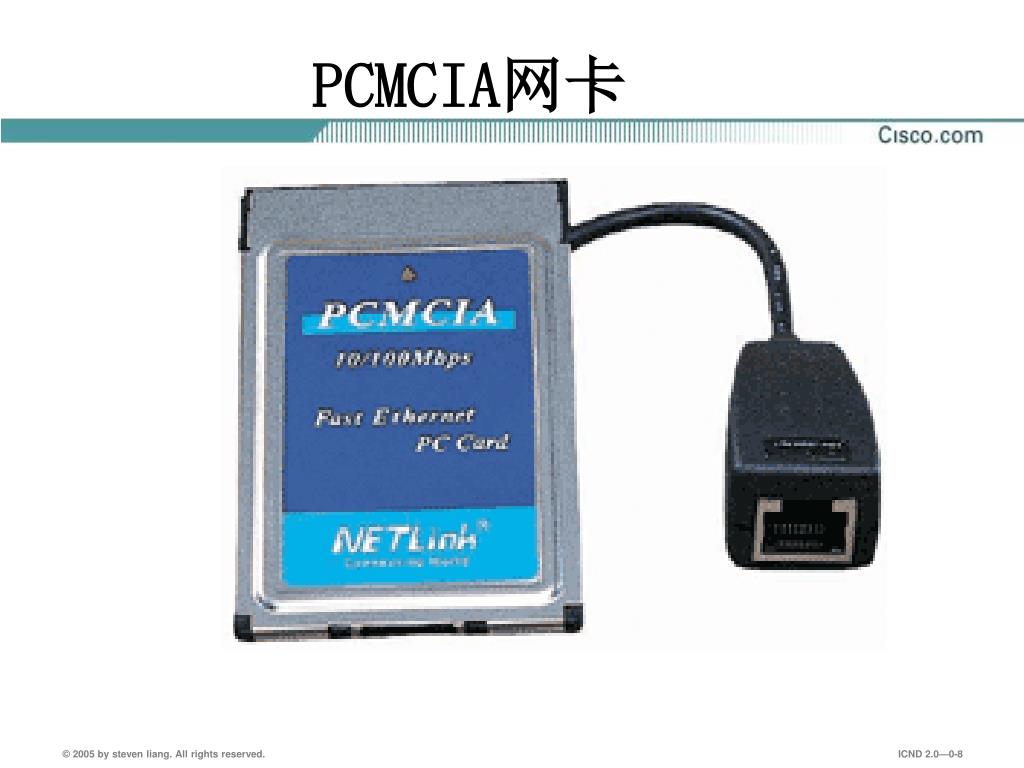

  7. PCMCIA网卡

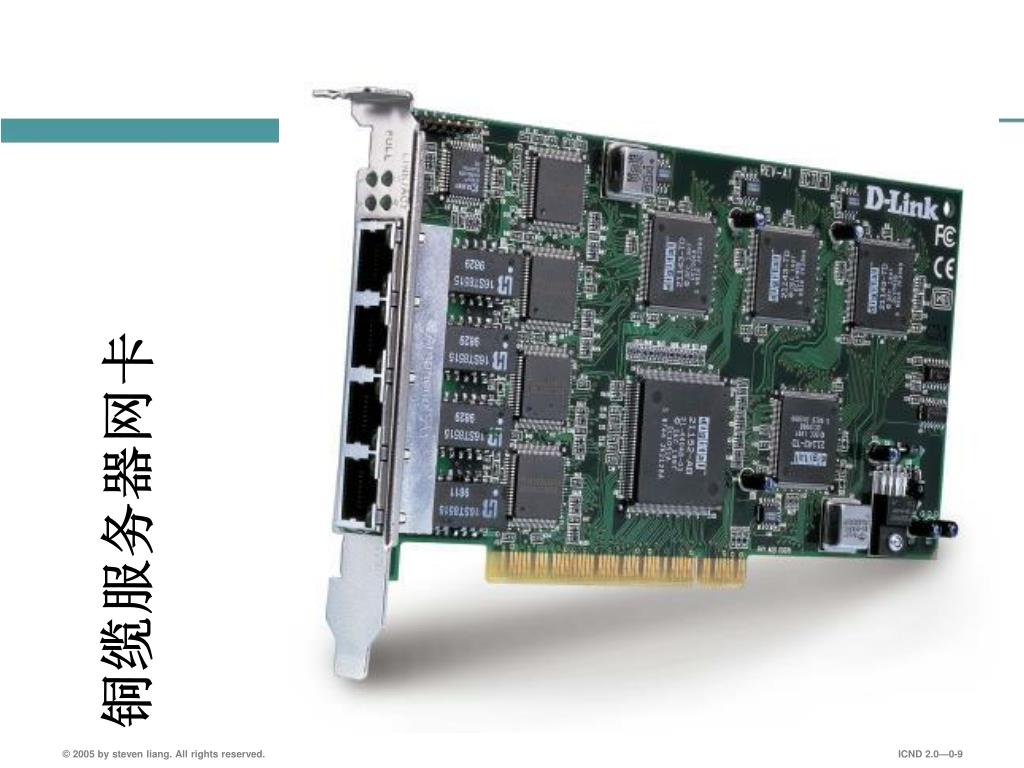

  8. 铜缆服务器网卡

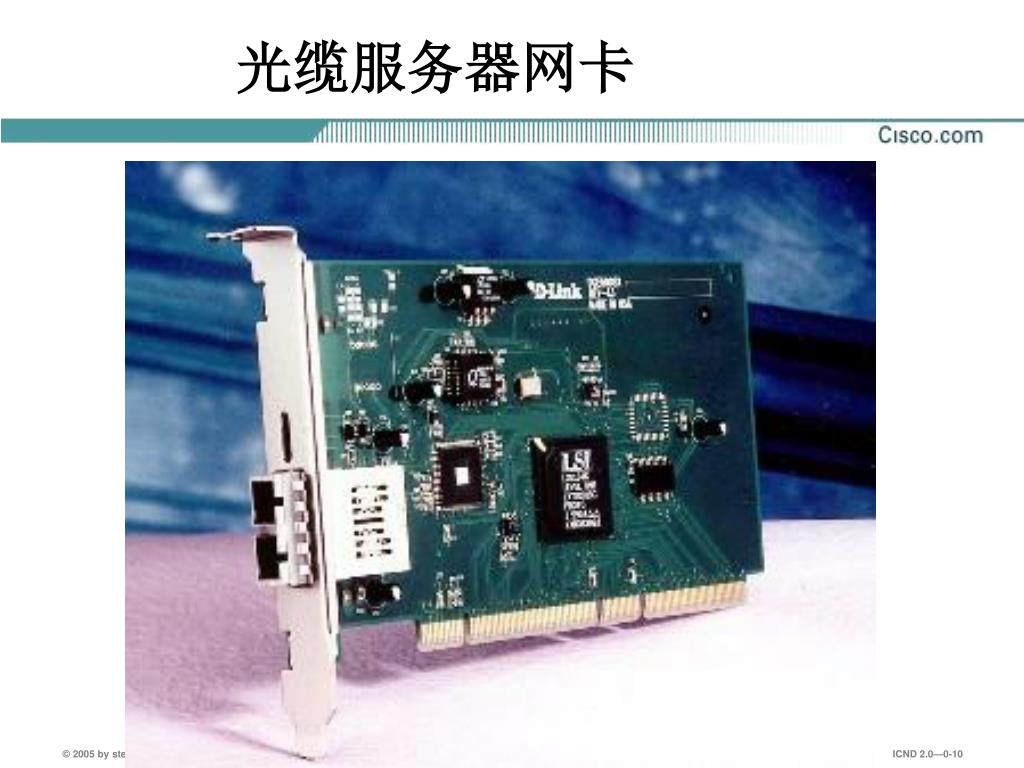

  9. 光缆服务器网卡

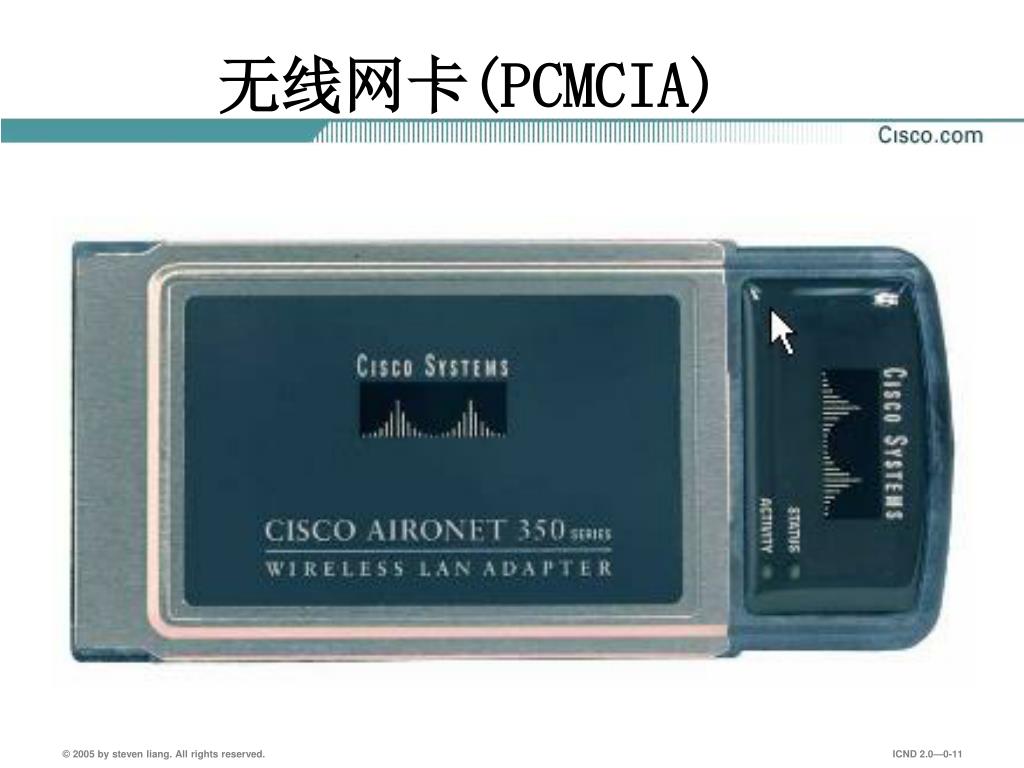

  10. 无线网卡(PCMCIA)

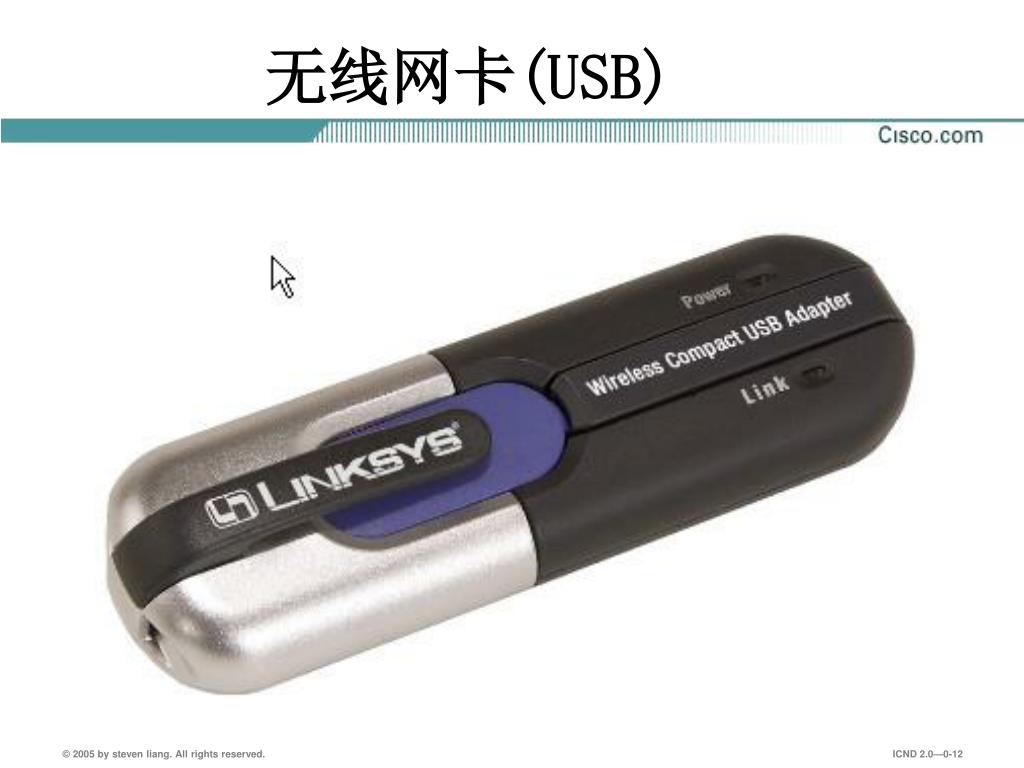

  11. 无线网卡(USB)

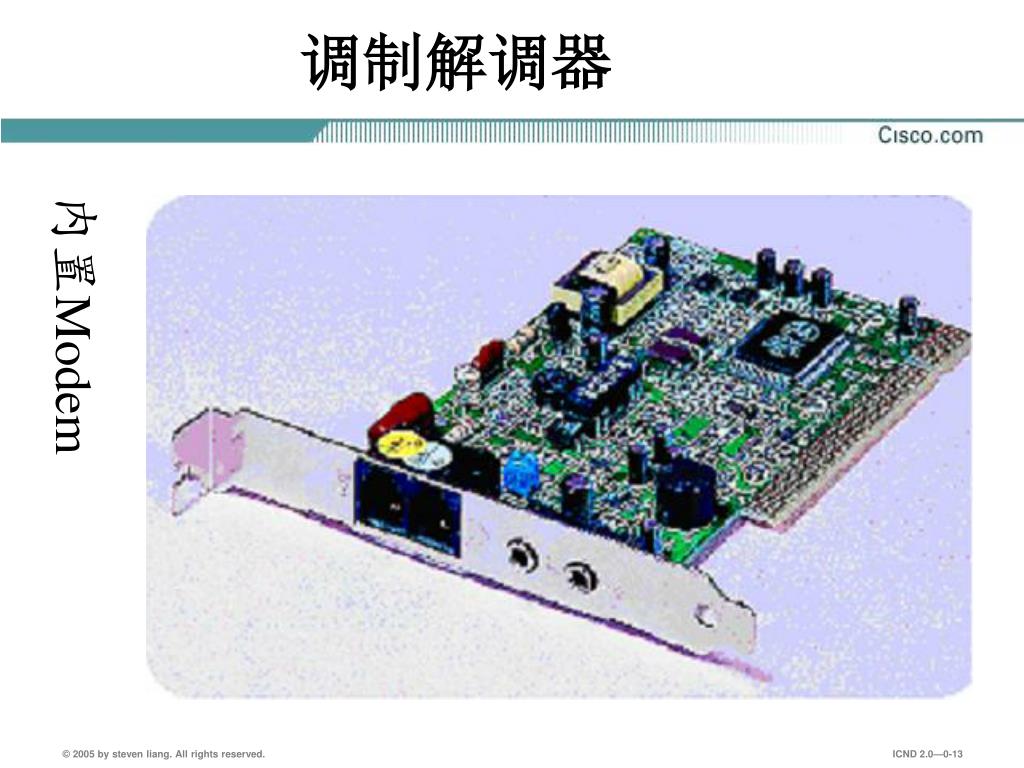

  12. 调制解调器 内置Modem

  13. 调制解调器

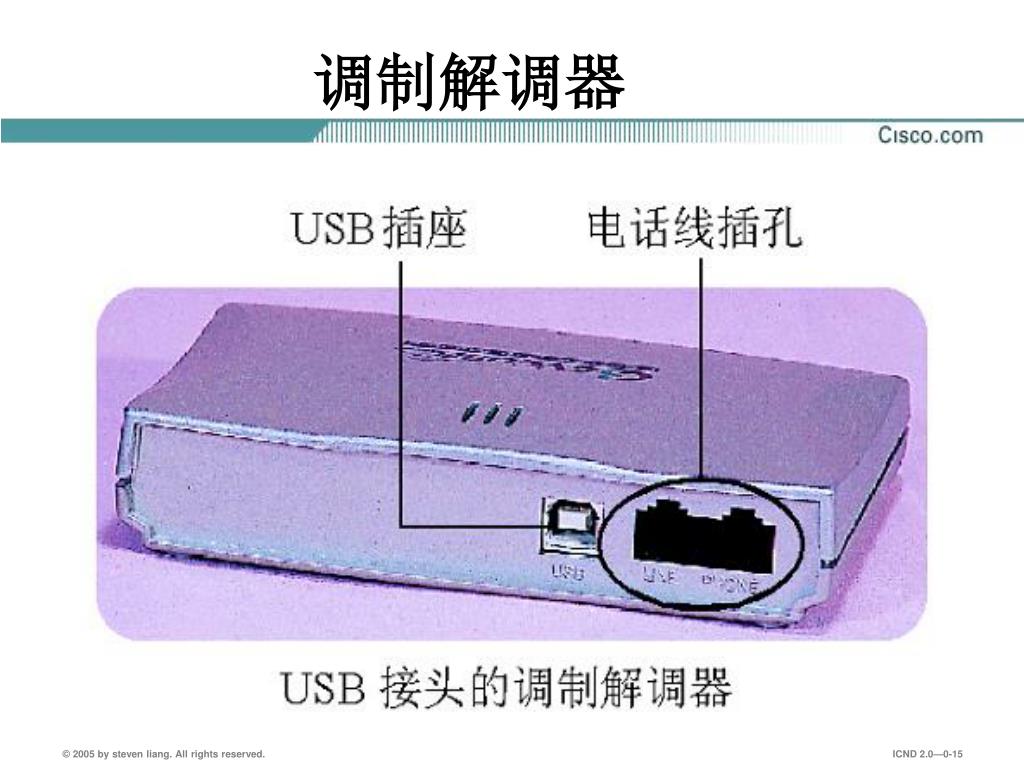

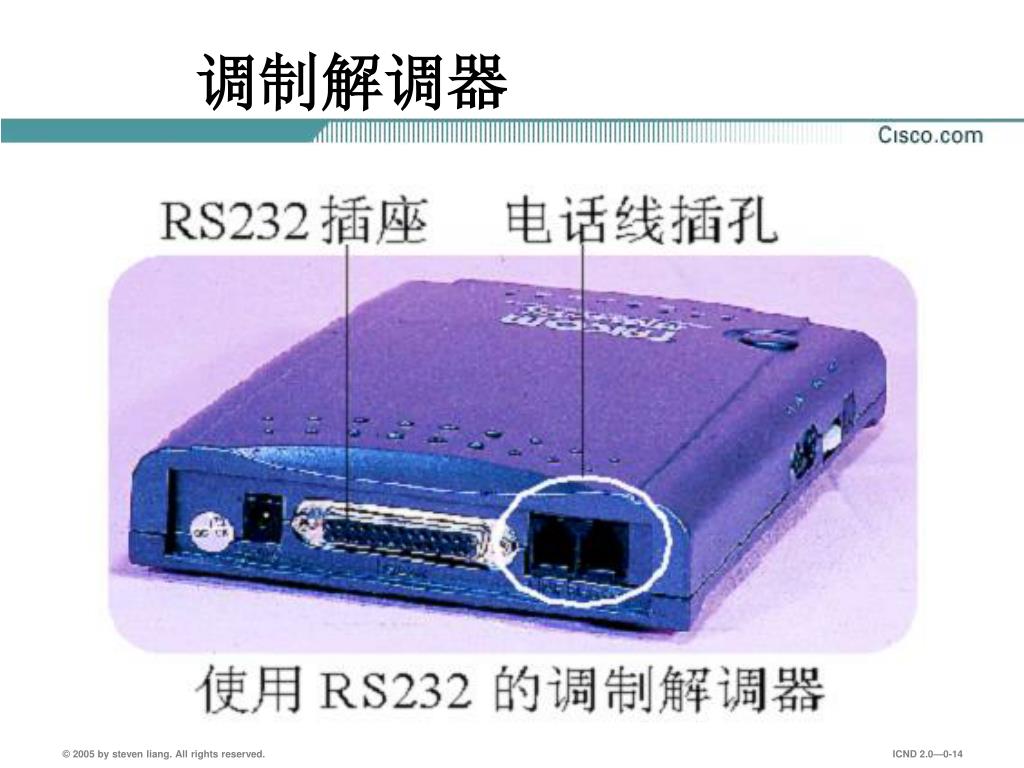

  14. 调制解调器

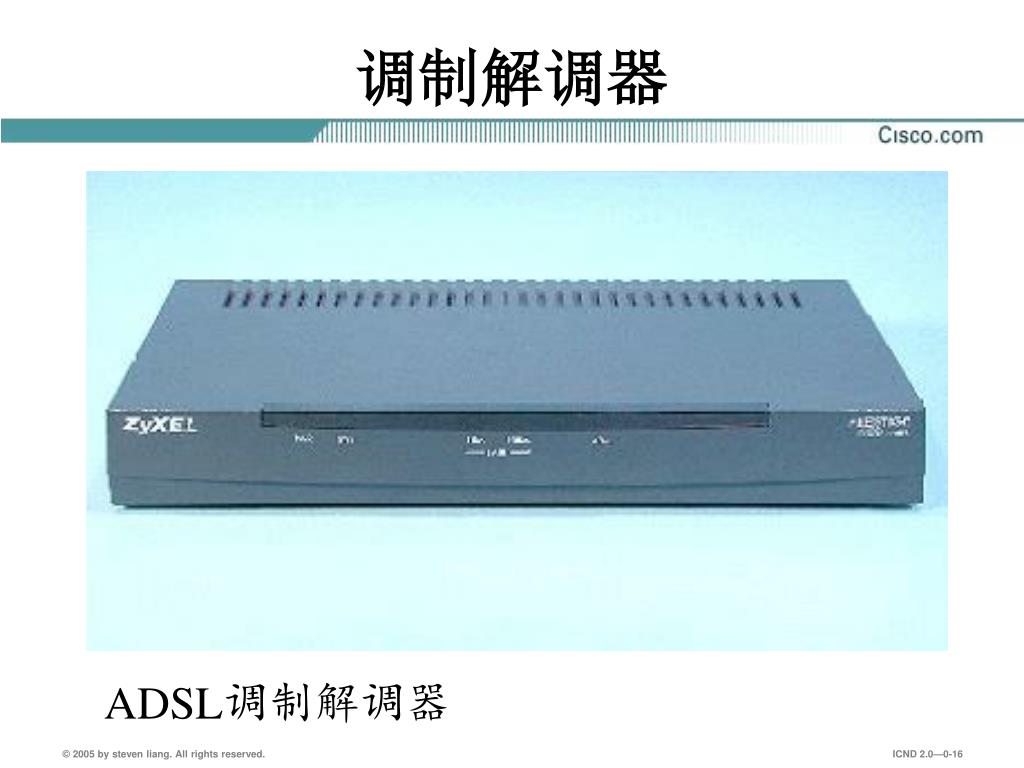

  15. 调制解调器 ADSL调制解调器

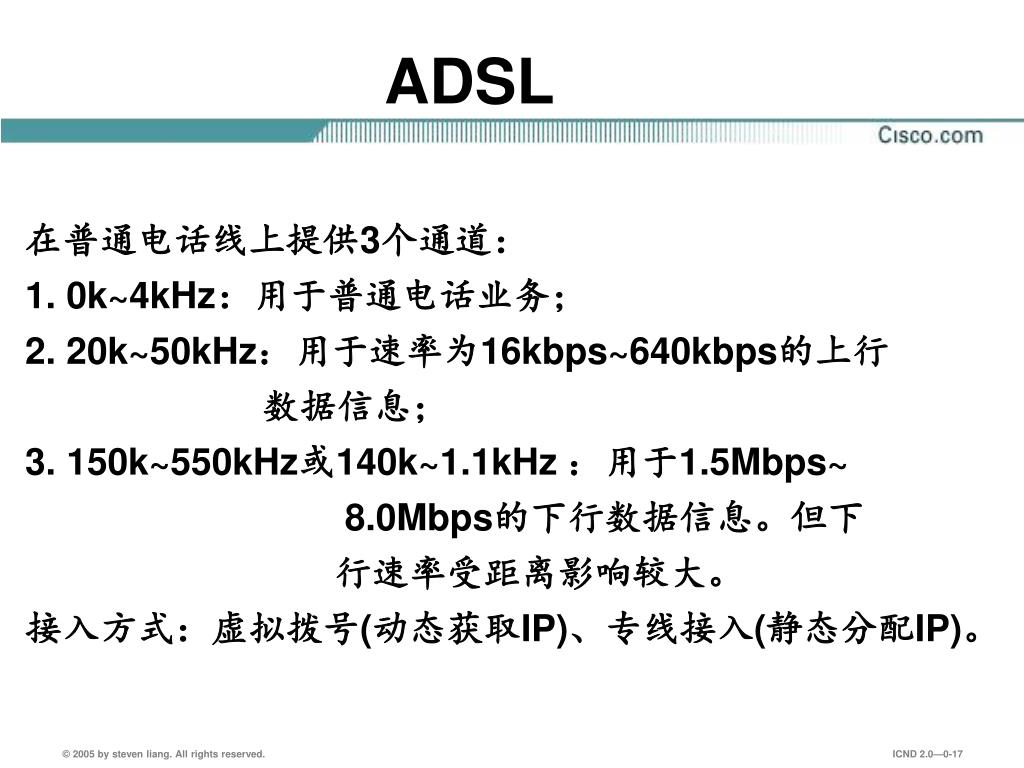

  16. ADSL • 在普通电话线上提供3个通道： • 1. 0k~4kHz：用于普通电话业务； • 2. 20k~50kHz：用于速率为16kbps~640kbps的上行 • 数据信息； • 3. 150k~550kHz或140k~1.1kHz ：用于1.5Mbps~ • 8.0Mbps的下行数据信息。但下 • 行速率受距离影响较大。 • 接入方式：虚拟拨号(动态获取IP)、专线接入(静态分配IP)。

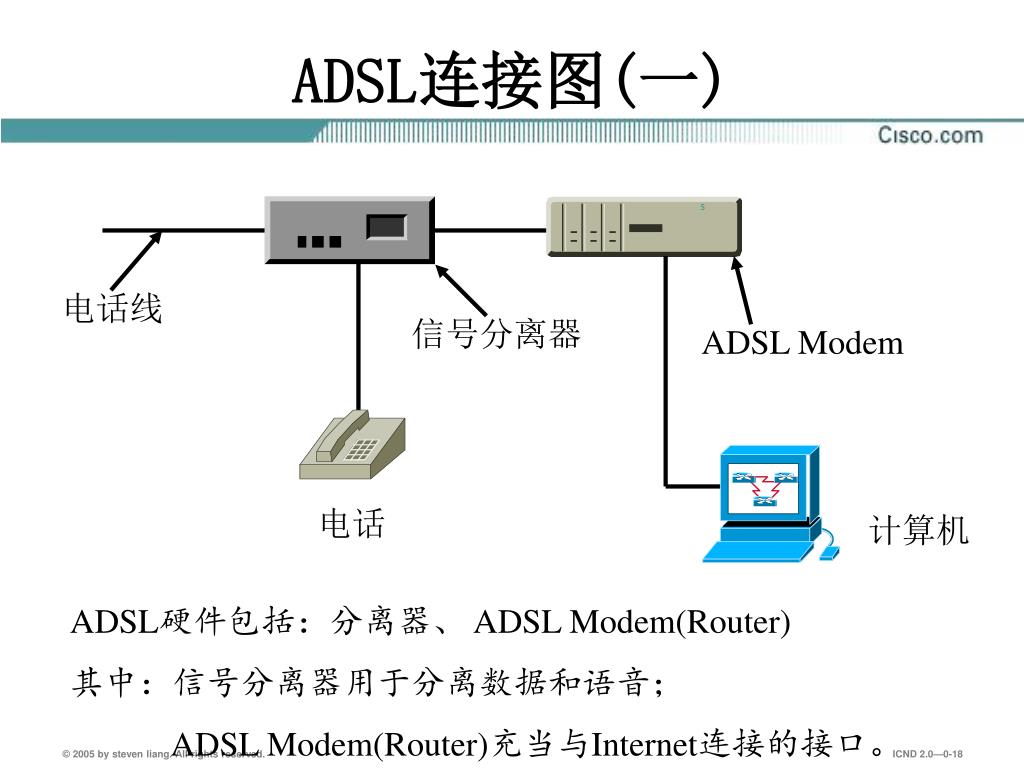

  17. 5 ADSL连接图(一) 电话线 信号分离器 ADSL Modem 电话 计算机 ADSL硬件包括：分离器、 ADSL Modem(Router) 其中：信号分离器用于分离数据和语音； ADSL Modem(Router)充当与Internet连接的接口。

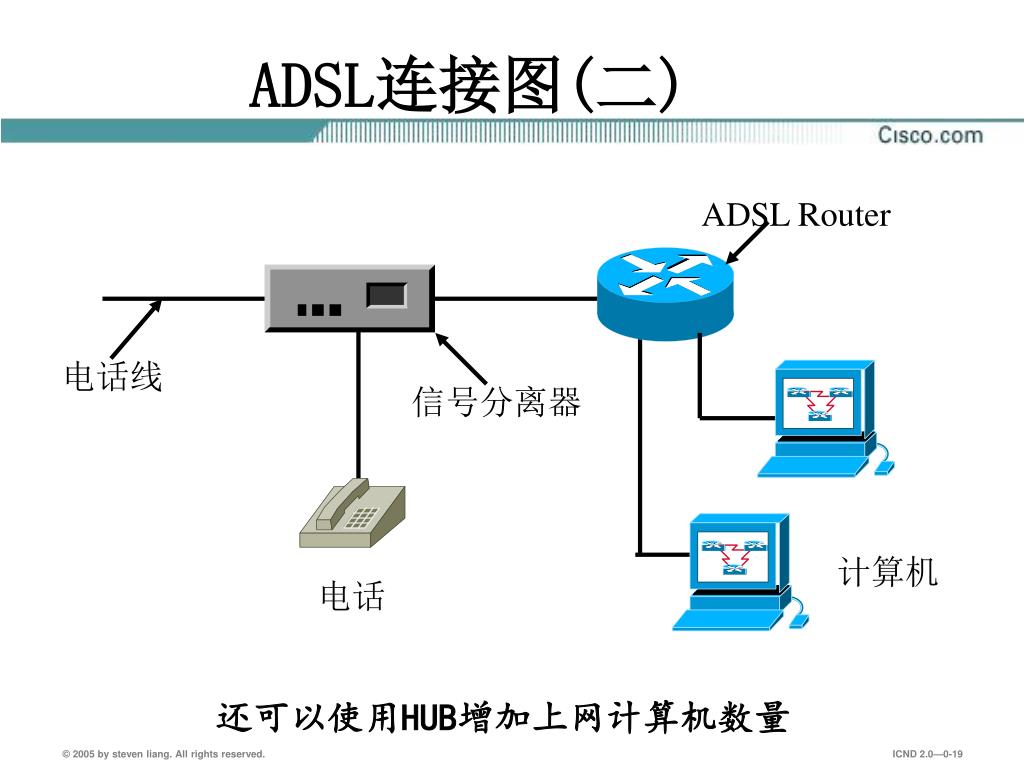

  18. ADSL连接图(二) ADSL Router • 还可以使用HUB增加上网计算机数量 电话线 信号分离器 计算机 电话

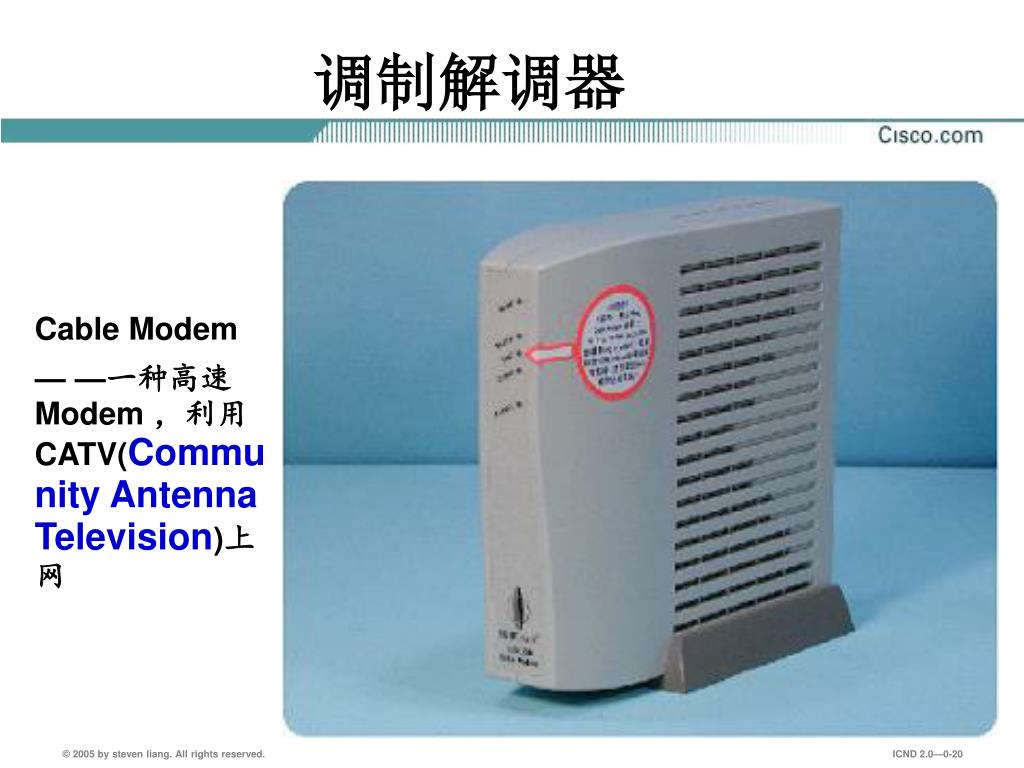

  19. 调制解调器 • Cable Modem • — —一种高速Modem ，利用CATV(Community Antenna Television)上网

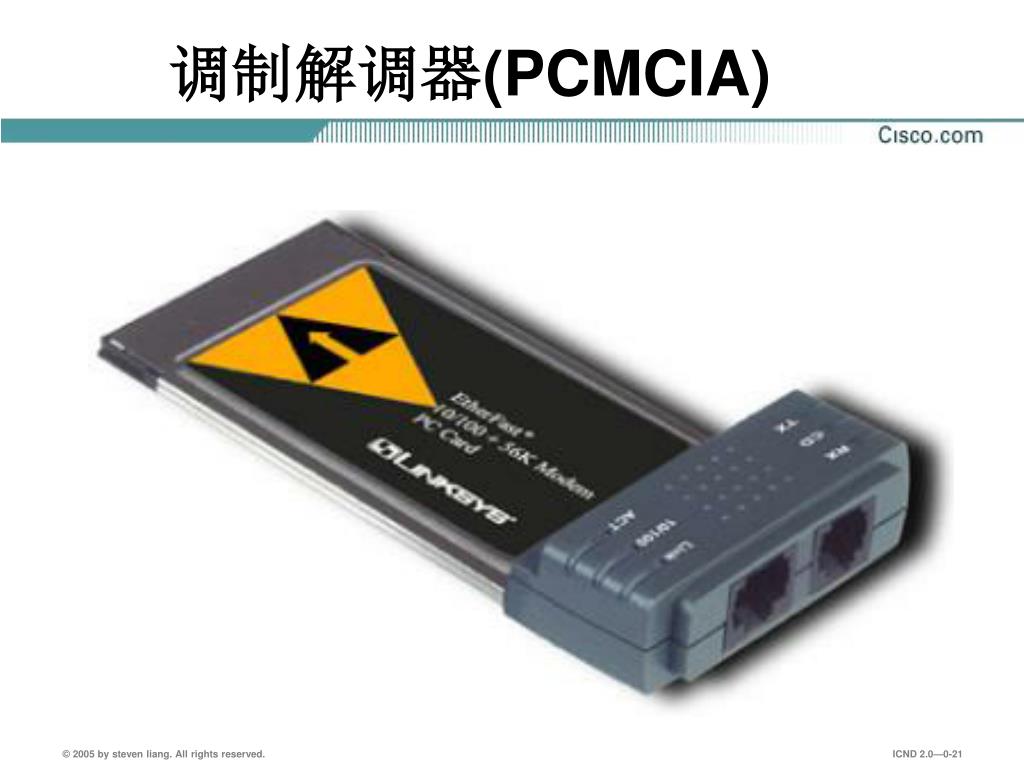

  20. 调制解调器(PCMCIA)

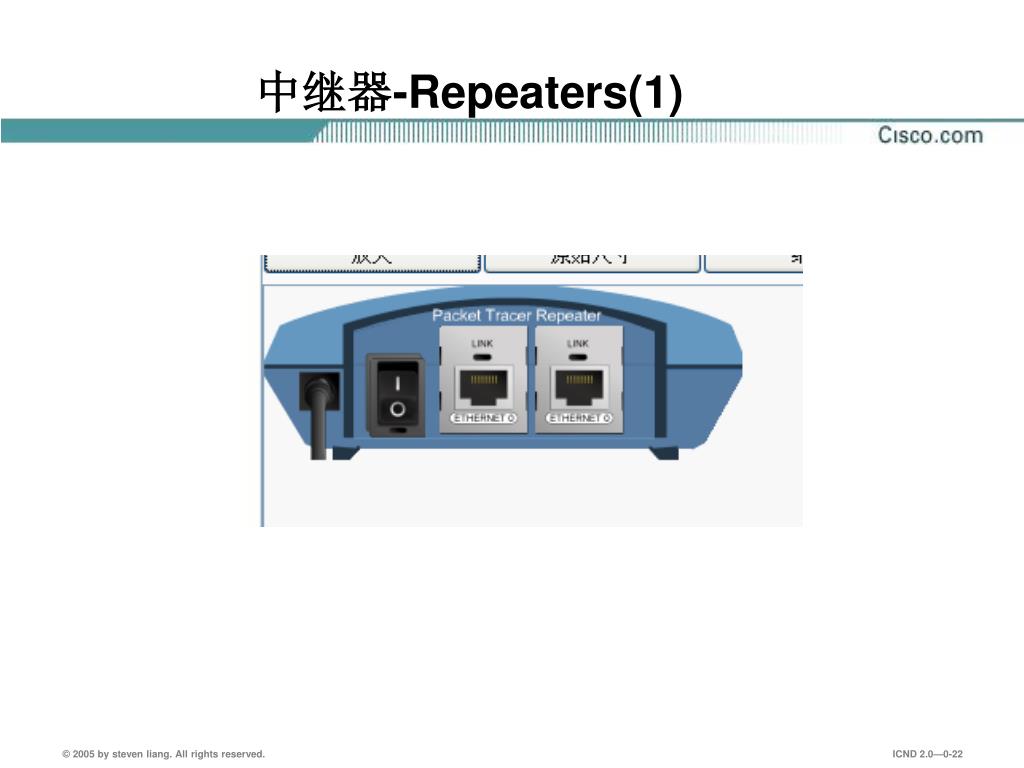

  21. 中继器-Repeaters(1)

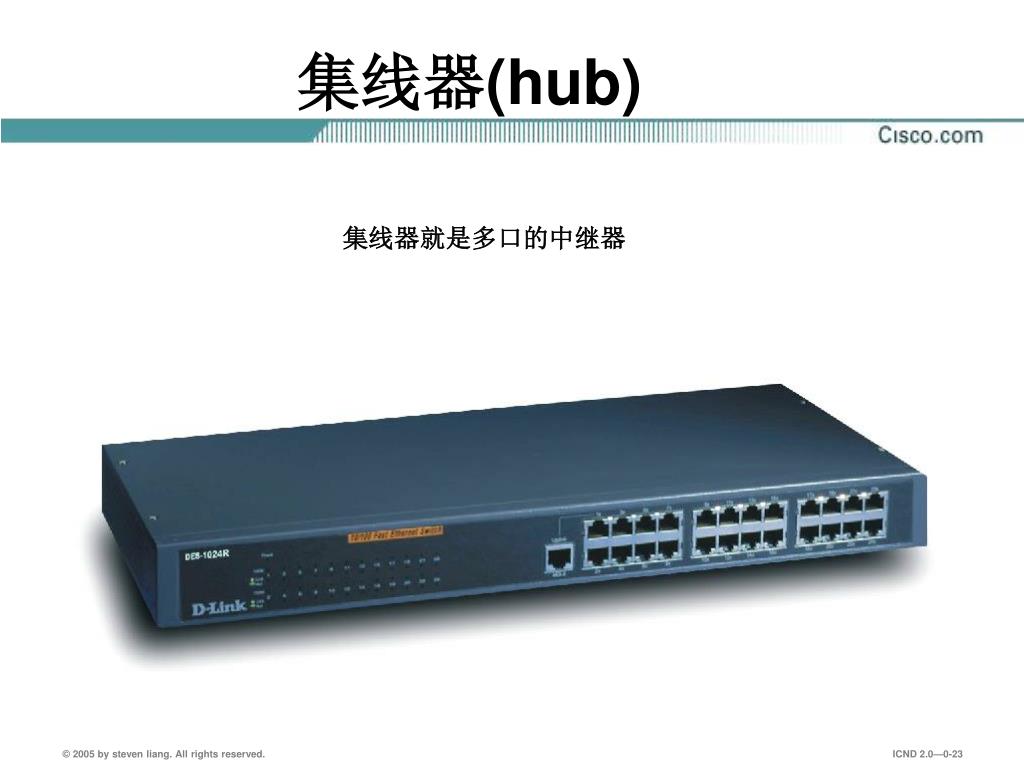

  22. 集线器(hub) 集线器就是多口的中继器

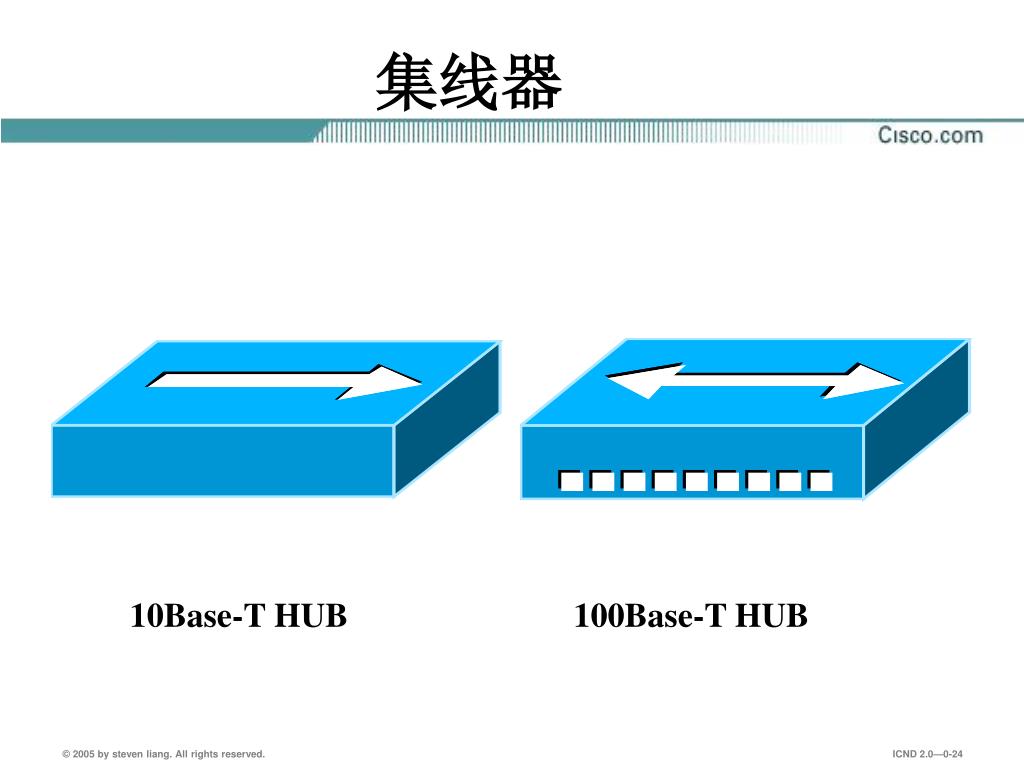

  23. 集线器 10Base-T HUB 100Base-T HUB

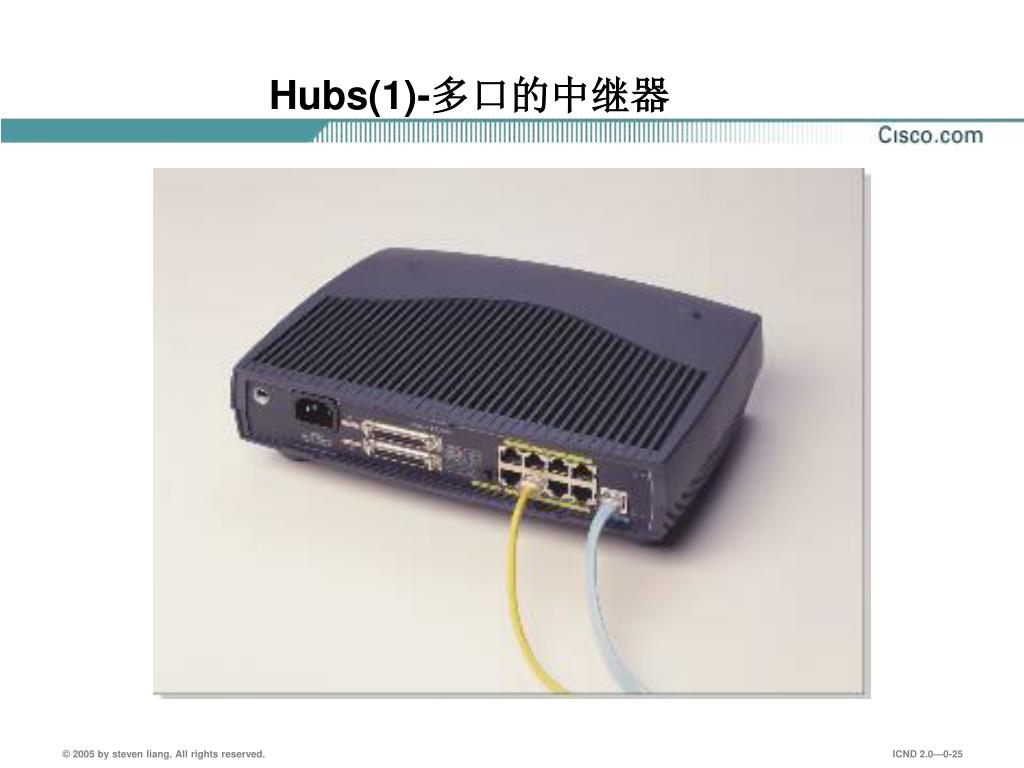

  24. Hubs(1)-多口的中继器

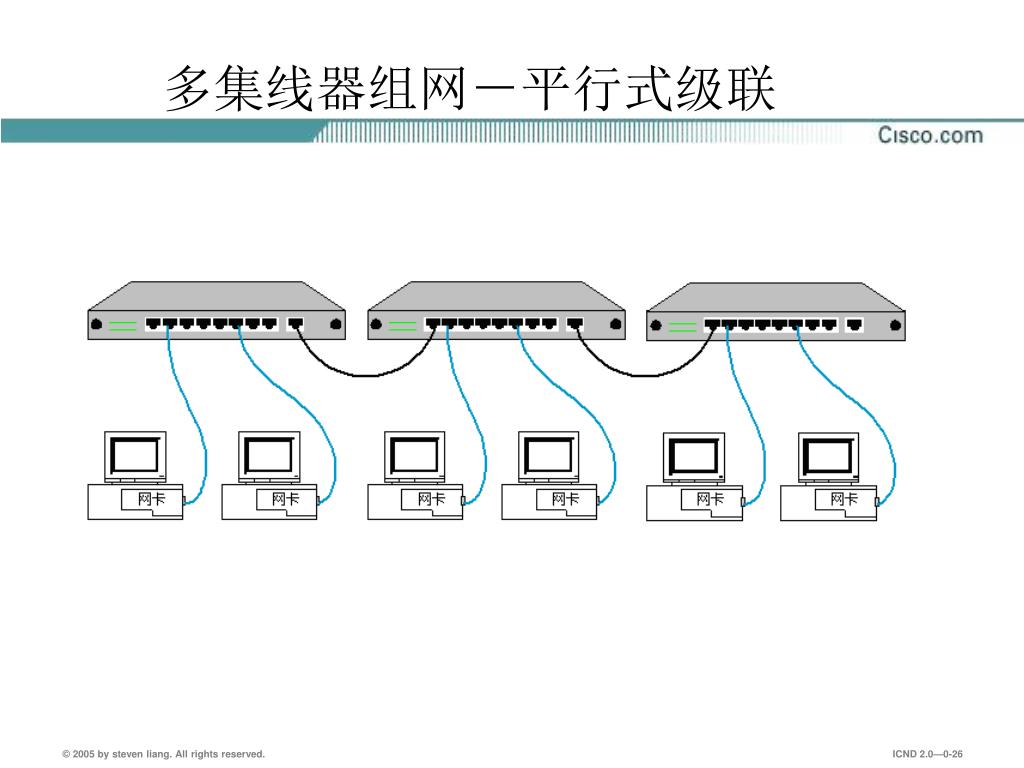

  25. 多集线器组网－平行式级联

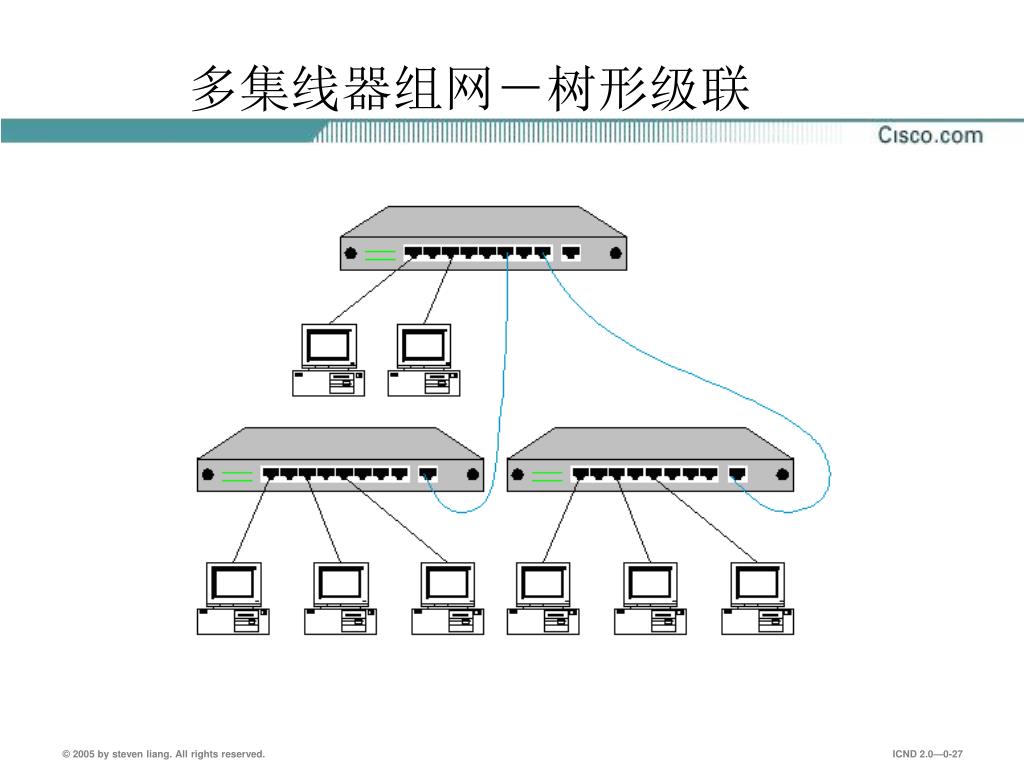

  26. 多集线器组网－树形级联

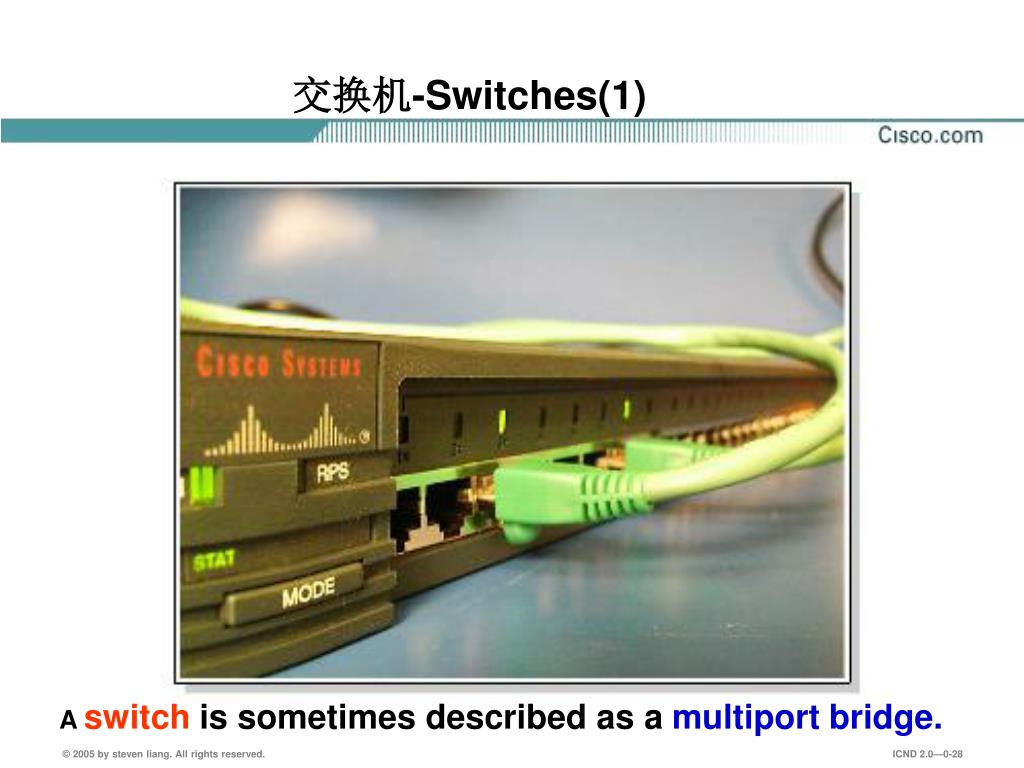

  27. 交换机-Switches(1) A switch is sometimes described as a multiport bridge.

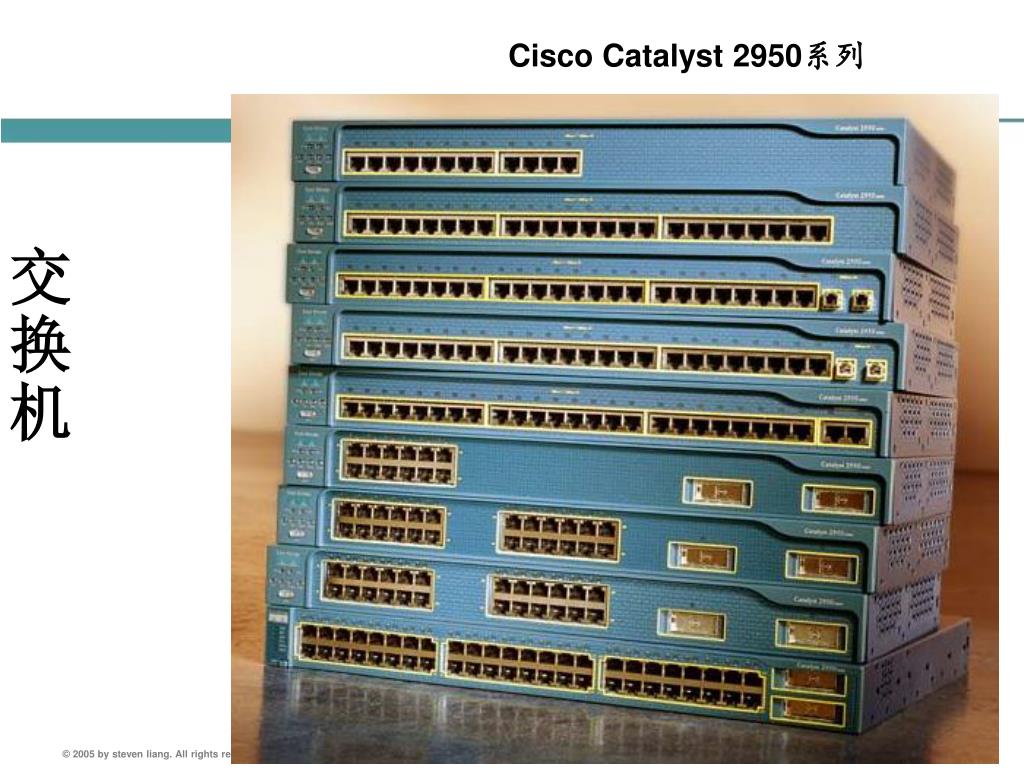

  28. 交换机 • Cisco Catalyst 2950系列

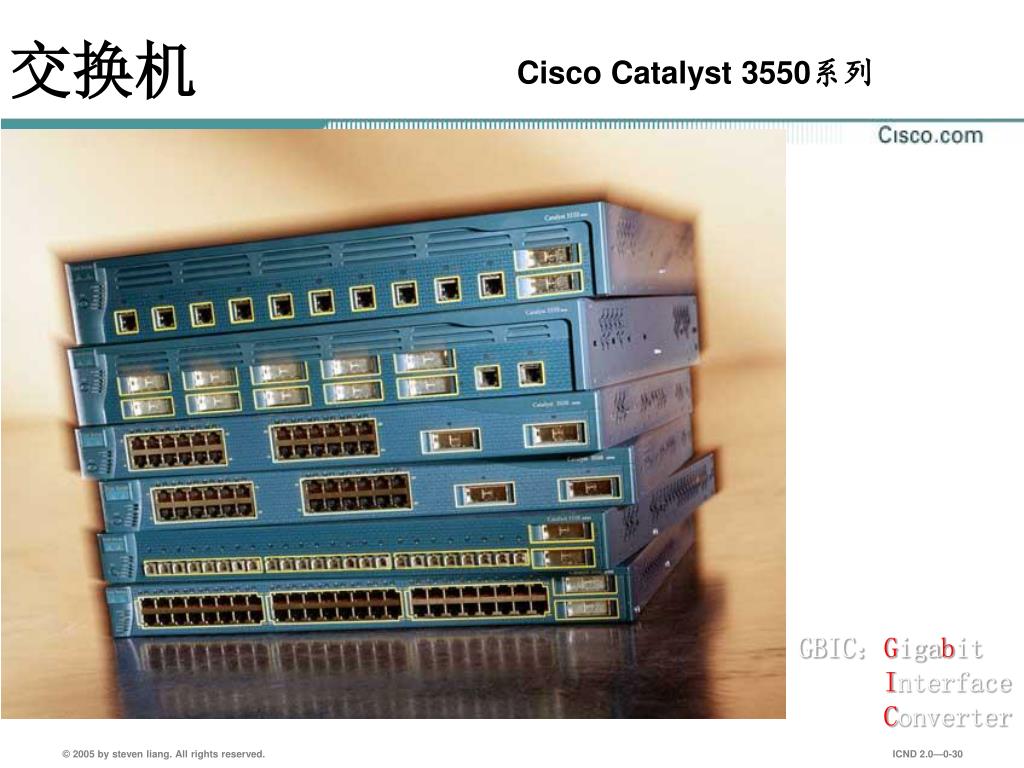

  29. 交换机 • Cisco Catalyst 3550系列 GBIC：Gigabit Interface Converter

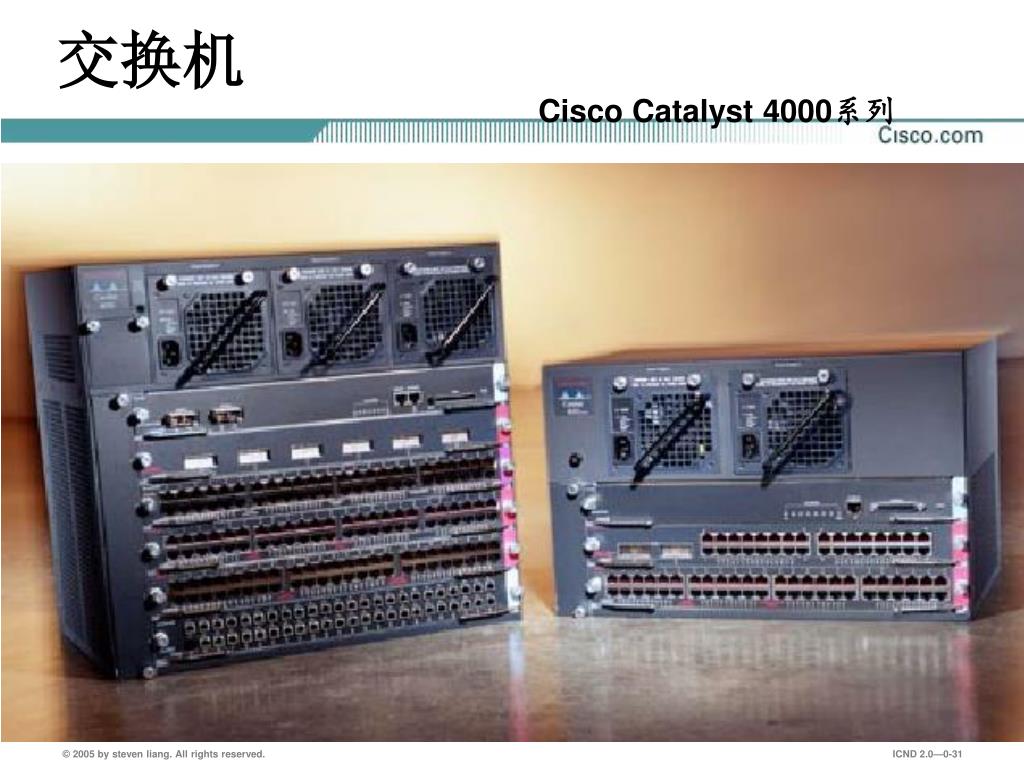

  30. 交换机 • Cisco Catalyst 4000系列

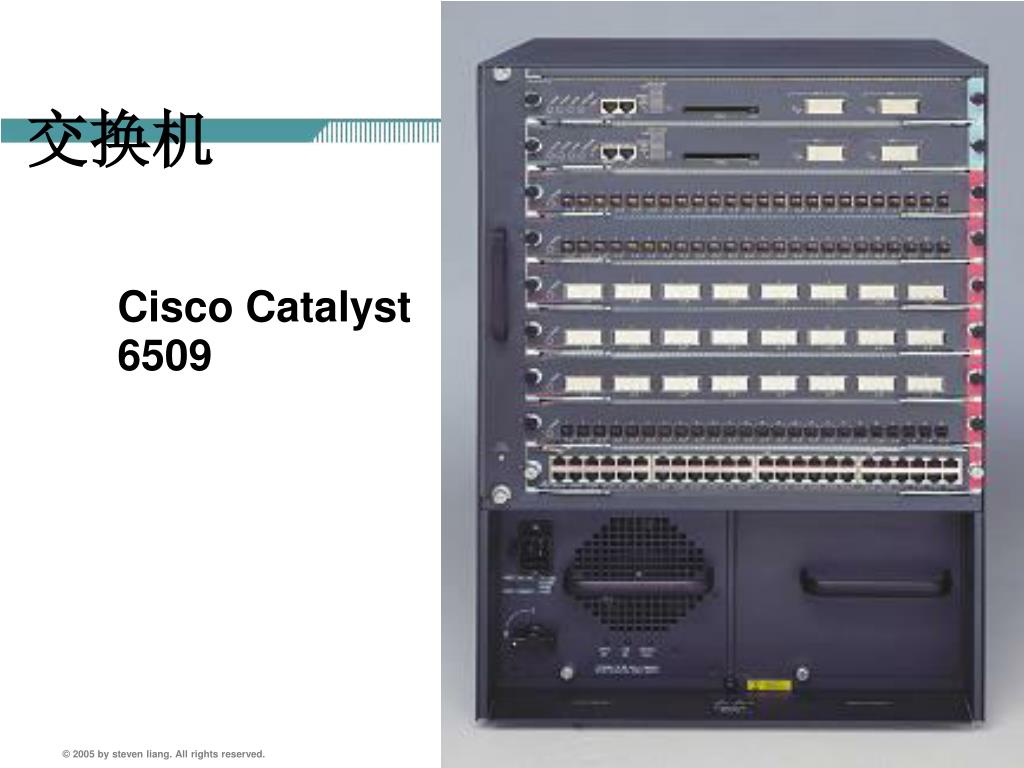

  31. 交换机 • Cisco Catalyst 6509

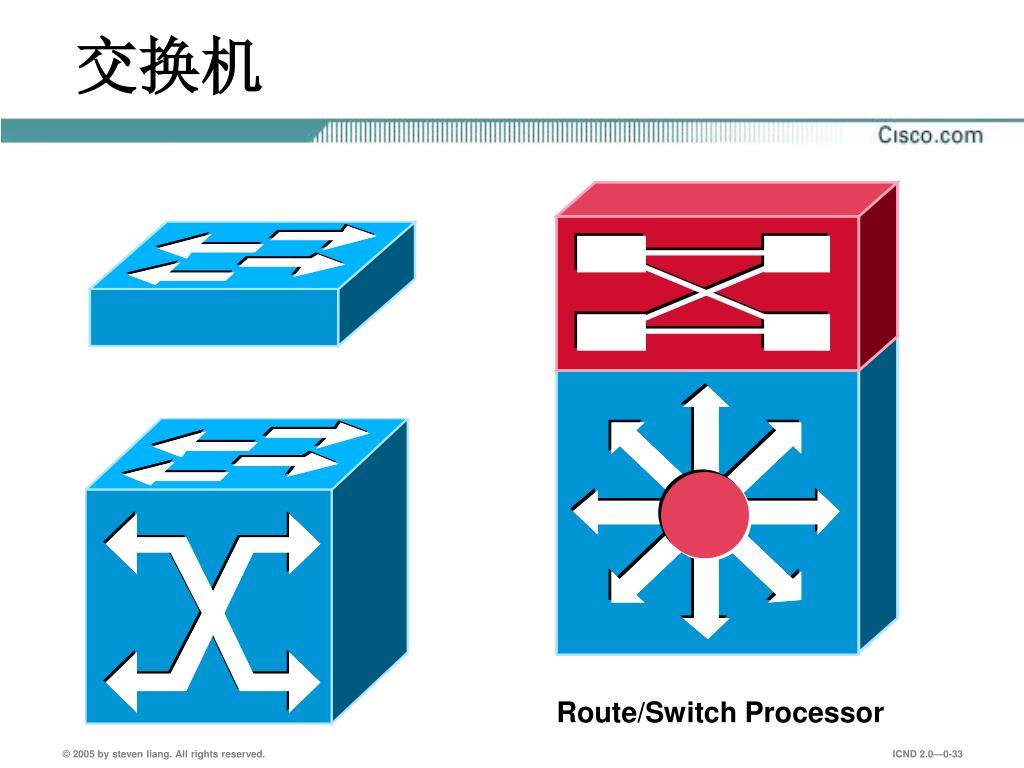

  32. 交换机 Route/Switch Processor
