  1. Платформа разработки высоконагруженного веб-сервиса: инструменты отладки и возможности масштабирования Александр Демидов руководитель направления арендных решений «1С-Битрикс»

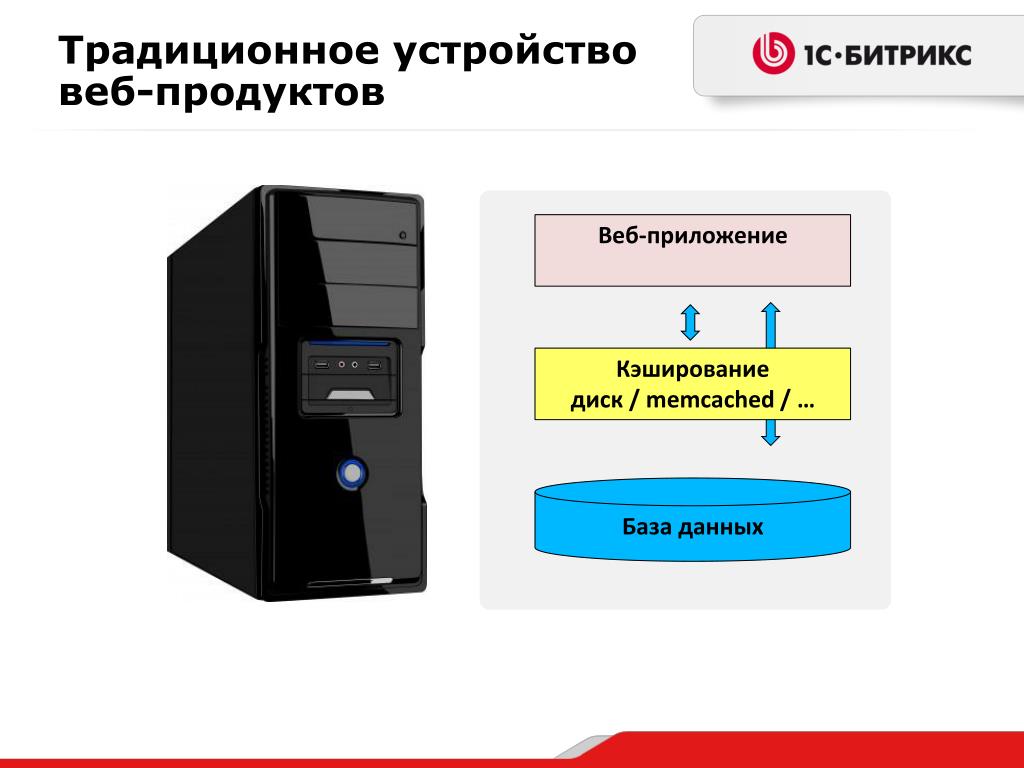

  2. Традиционное устройство веб-продуктов Веб-приложение Кэширование диск / memcached / … База данных

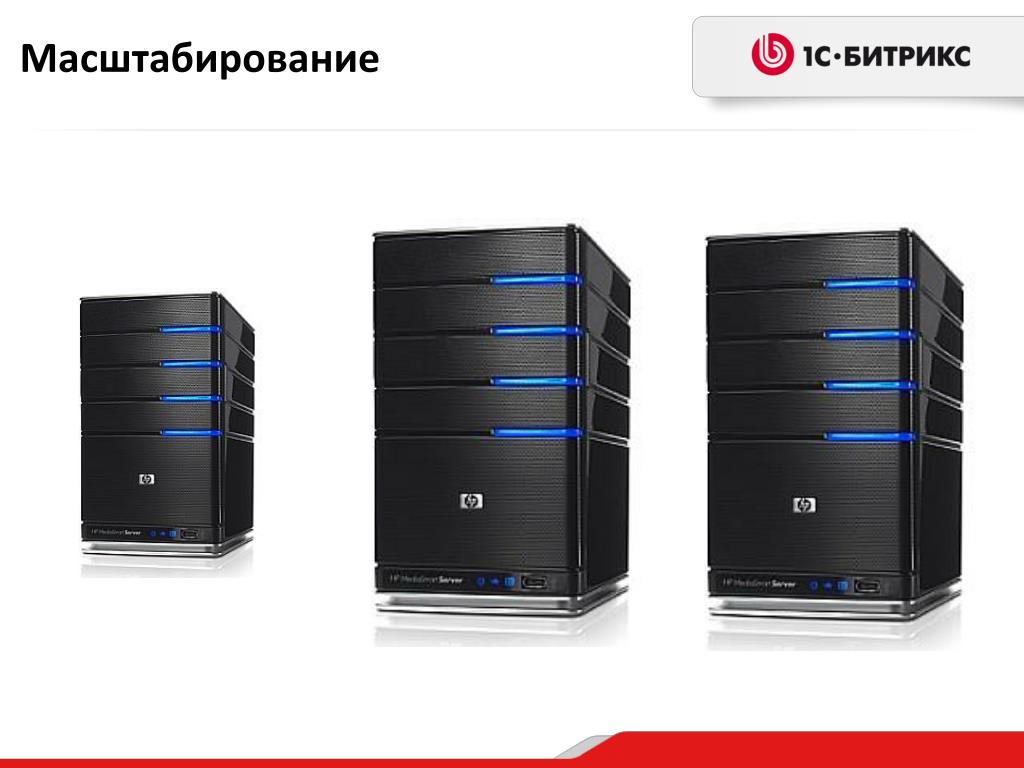

  3. Масштабирование

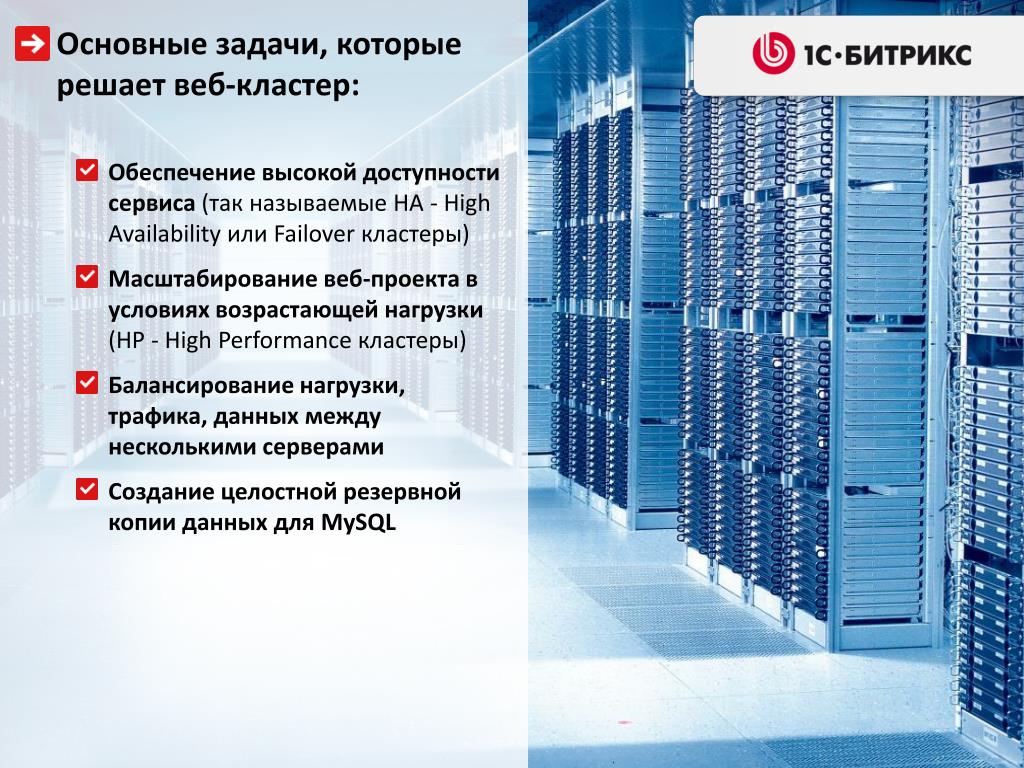

  4. Основные задачи, которые решает веб-кластер: • Обеспечение высокой доступности сервиса (так называемые HA - High Availability или Failover кластеры) • Масштабирование веб-проекта в условиях возрастающей нагрузки (HP - High Performance кластеры) • Балансирование нагрузки, трафика, данных между несколькими серверами • Создание целостной резервной копии данных для MySQL

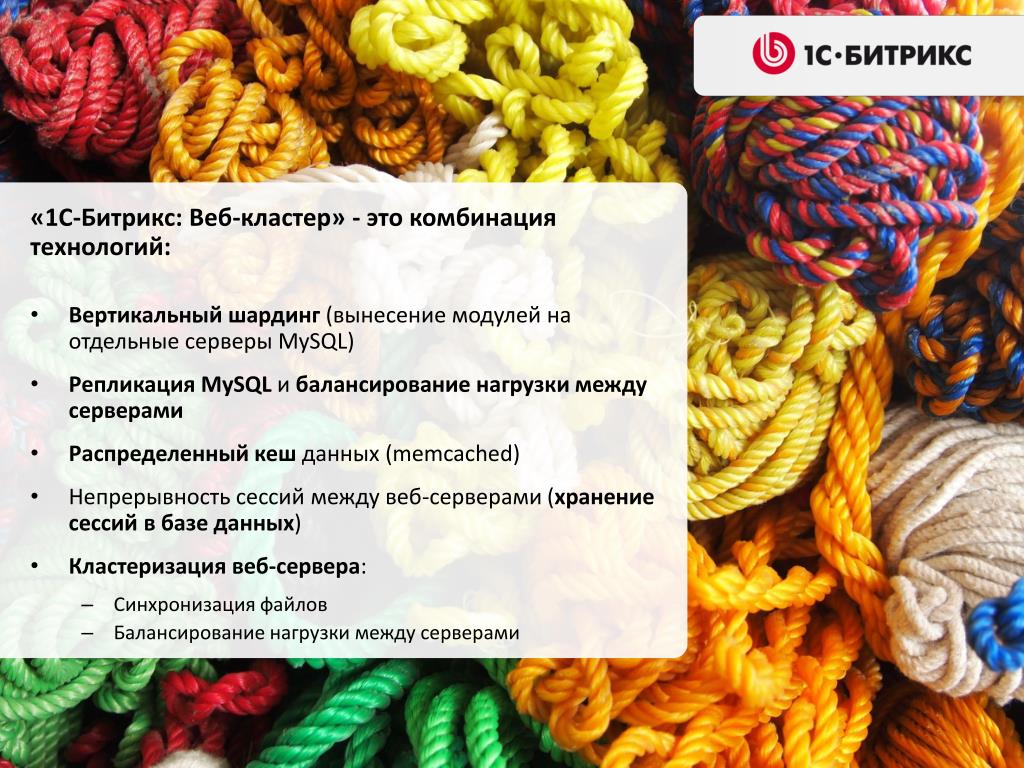

  5. «1С-Битрикс: Веб-кластер» - это комбинация технологий: Вертикальный шардинг (вынесение модулей на отдельные серверы MySQL) Репликация MySQL и балансирование нагрузки между серверами Распределенный кешданных (memcached) Непрерывность сессий между веб-серверами (хранение сессий в базе данных) Кластеризация веб-сервера: Синхронизация файлов Балансирование нагрузки между серверами

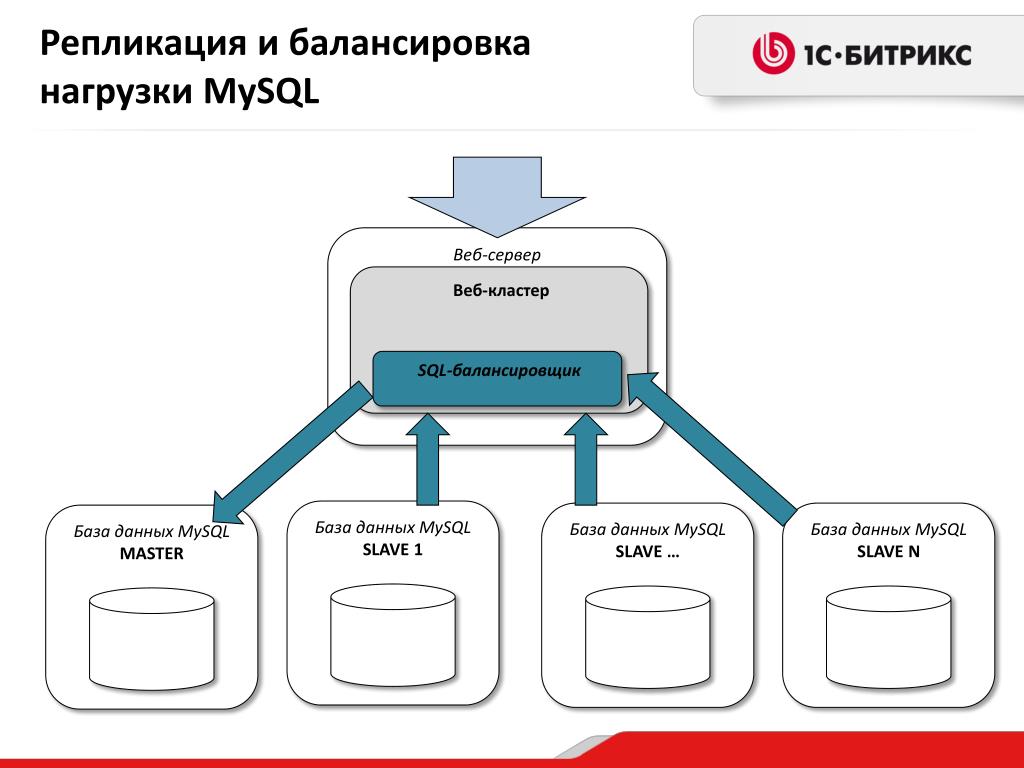

  6. Репликация и балансировка нагрузки MySQL Веб-сервер Веб-кластер SQL-балансировщик База данных MySQLSLAVE 1 База данных MySQLSLAVE … База данных MySQLSLAVE N База данных MySQLMASTER

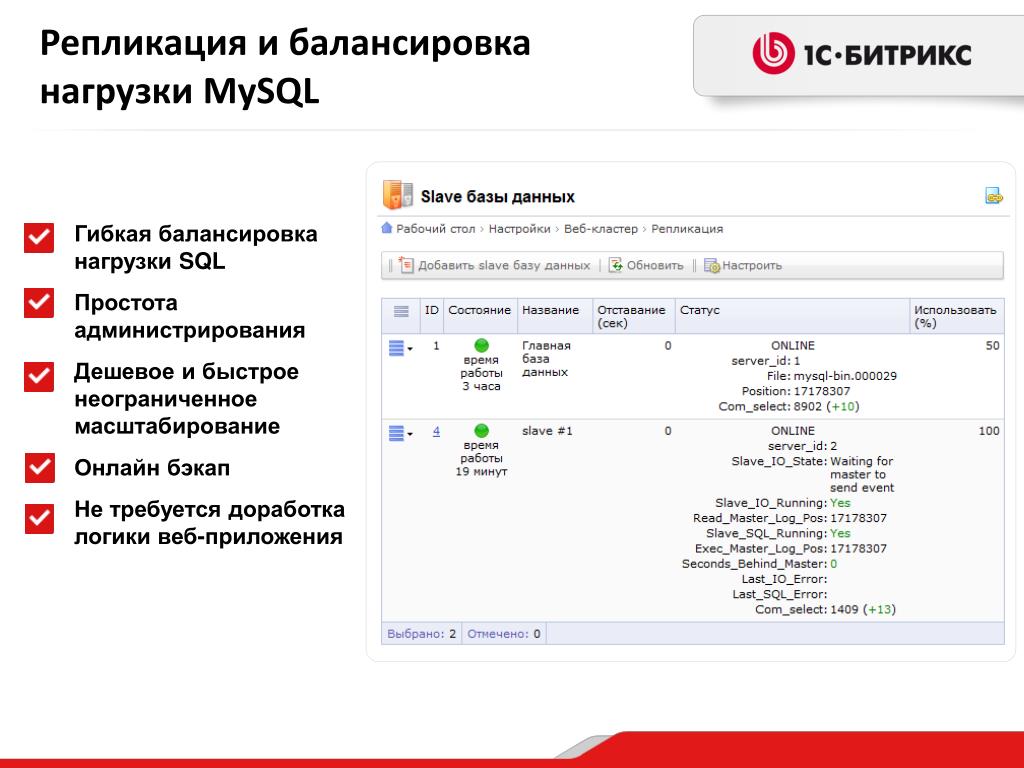

  7. Репликация и балансировка нагрузки MySQL Гибкая балансировка нагрузки SQL Простота администрирования Дешевое и быстрое неограниченное масштабирование Онлайн бэкап Не требуется доработка логики веб-приложения

  8. Распределенный кеш данных (memcached) memcached 1 memcached 2 memcached 3 Высокая эффективность - за счет централизованного использования кэша веб-приложением Надежность - за счет устойчивости подсистемы кешировнияк выходу из строя отдельных компонентов Неограниченная масштабируемость - за счет добавления новых memcached-серверов. 30% 40% 30% Веб-кластер «1С-Битрикс» Веб-сервер Веб-сервер Веб-сервер

  9. Задача: масштабирование при росте нагрузки Очень высокая посещаемость Балансировщик нагрузки Нода 1 «1С-Битрикс:Веб-кластер» Нода 2«1С-Битрикс:Веб-кластер» … НодаN«1С-Битрикс:Веб-кластер» База данных MySQL

  10. Непрерывность сессий между веб-серверами Пользовательская сессия должна быть "прозрачной" для всех серверов веб-кластера. После авторизации на одном из серверов пользователь должен считаться авторизованных и для всех других серверов. И наоборот - окончание сессии на любом сервере должно означать ее окончание на всех серверах сразу.

  11. «Узкие» места

  12. Задачасинхронизации файлов Веб-сервер 1 Веб-сервер 2 ? /var/www

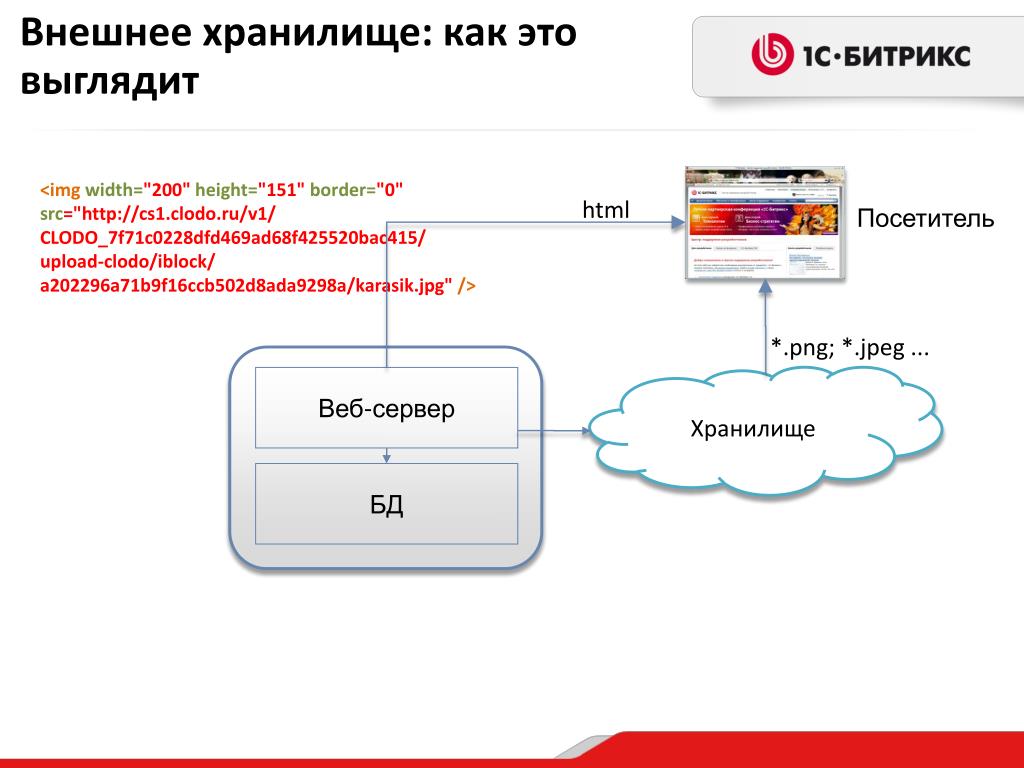

  13. Внешнее хранилище: как это выглядит <imgwidth="200"height="151"border="0" src="http://cs1.clodo.ru/v1/ CLODO_7f71c0228dfd469ad68f425520bac415/ upload-clodo/iblock/ a202296a71b9f16ccb502d8ada9298a/karasik.jpg"/> html Посетитель *.png; *.jpeg ... Хранилище Веб-сервер БД

  14. Сайт +внешнее хранилище

  15. Как сделать правильно? • API хранилища для «прозрачной» работы с файлами • API для разработчиков (не используем стандартные функции для работы с файлами) • Избегаем «диких» файлов • Простое подключение хранилищ • Правила для выбора при работе с несколькими хранилищами • «Прозрачность» для всех модулей системы

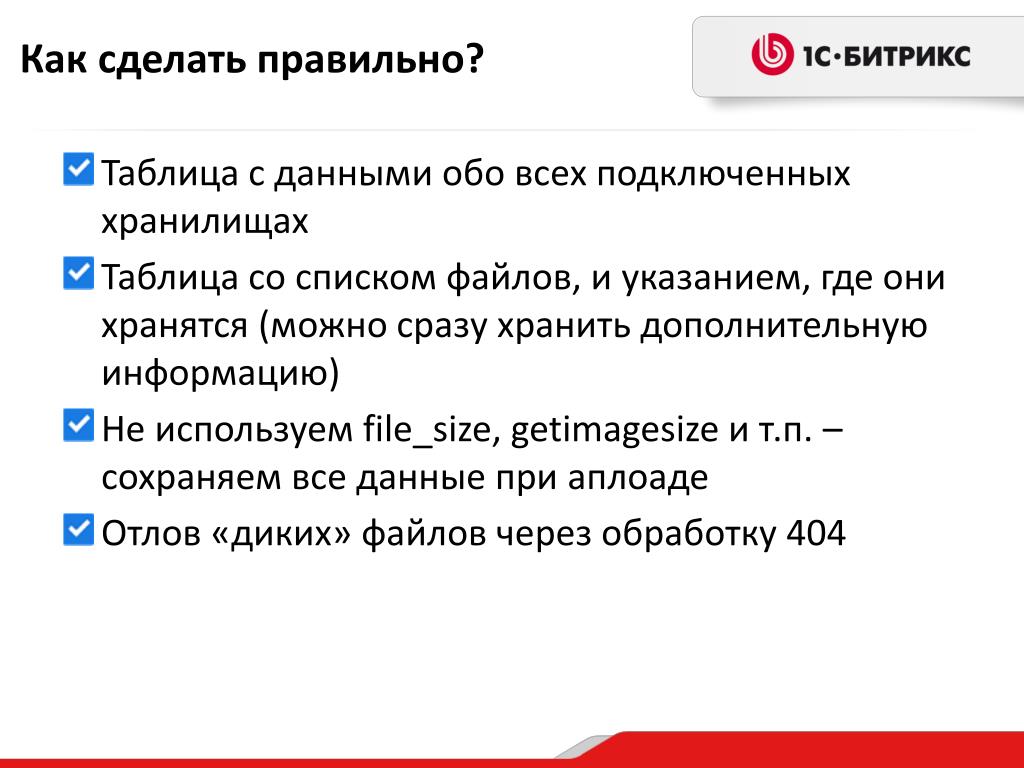

  16. Как сделать правильно? • Таблица с данными обо всех подключенных хранилищах • Таблица со списком файлов, и указанием, где они хранятся (можно сразу хранить дополнительную информацию) • Не используем file_size, getimagesizeи т.п. – сохраняем все данные при аплоаде • Отлов «диких» файлов через обработку 404

  17. Облачные хранилища

  18. Использование нескольких хранилищ • Одновременно можно хранить разные файлы в разных «облачных хранилищах». Например, все файлы «весом» больше 100 Мб перемещать в «облако» GoogleStorage, а все видео - в Amazon S3.

  19. «Узкие» места – база данных

  20. Высокие требования к сети, связность серверов друг с другом Веб-сервер «1С-Битрикс: Веб-кластер» SQL-балансировщик1С-Битрикс База данных MySQLSLAVE 1 База данных MySQLSLAVE … База данных MySQLSLAVE N База данных MySQLMASTER

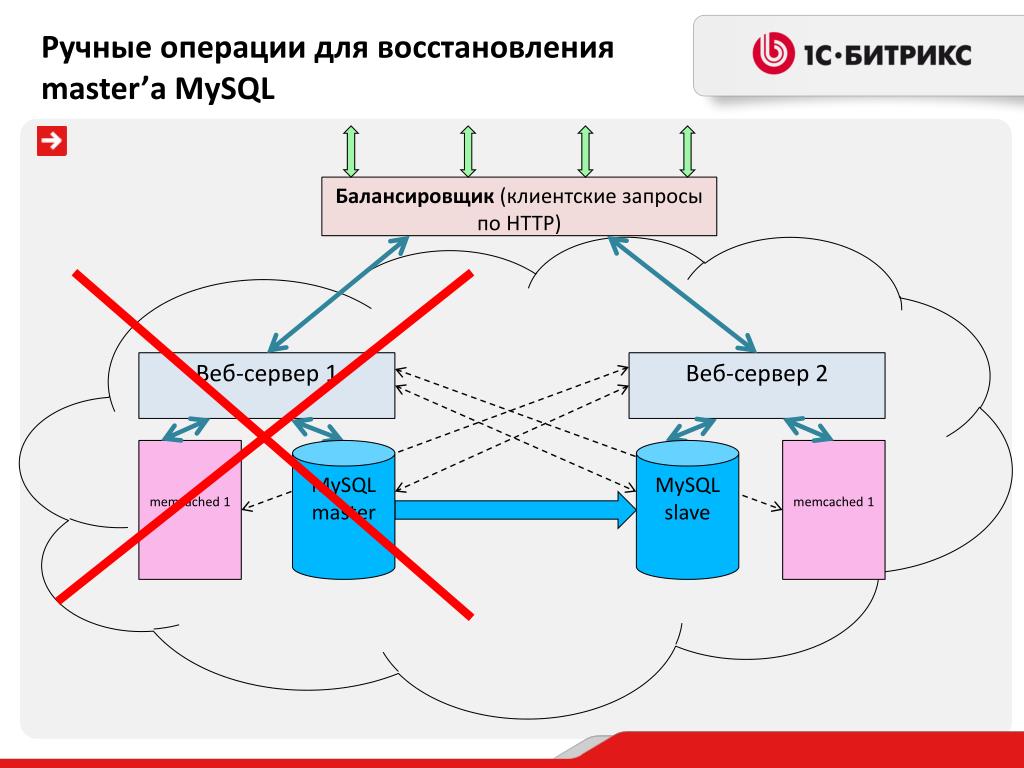

  21. Ручные операции для восстановления master’а MySQL Балансировщик (клиентские запросы по HTTP) Веб-сервер 1 Веб-сервер 2 memcached 1 MySQL master MySQL slave memcached 1

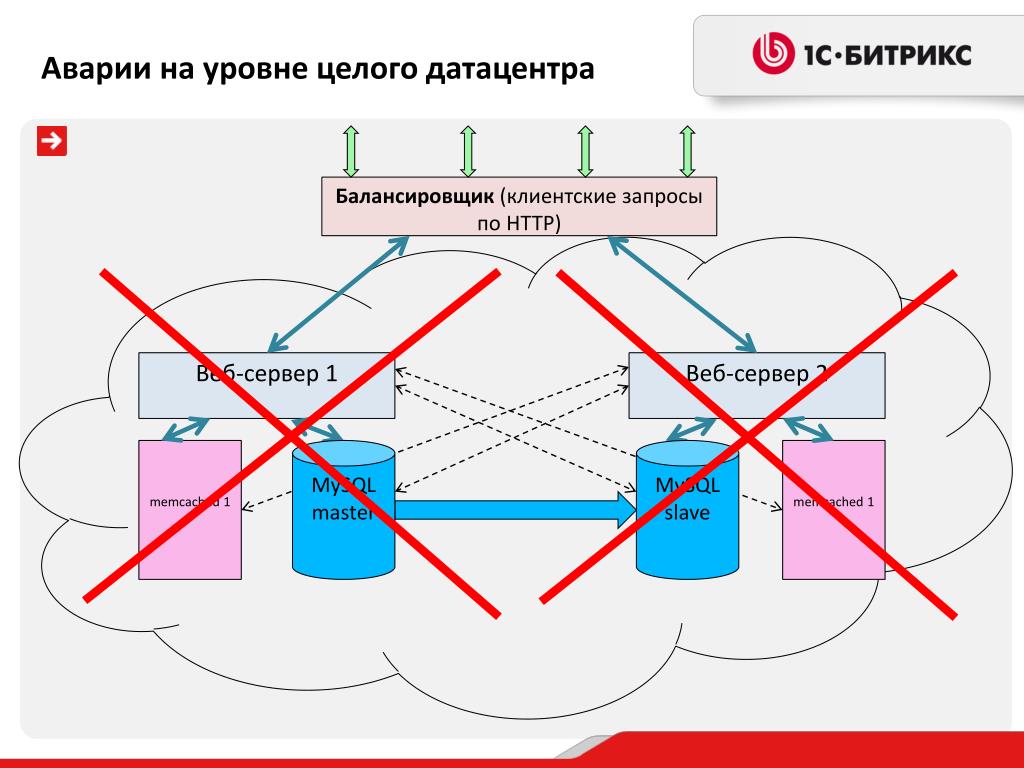

  22. Аварии на уровне целого датацентра Балансировщик (клиентские запросы по HTTP) Веб-сервер 1 Веб-сервер 2 memcached 1 MySQL master MySQL slave memcached 1

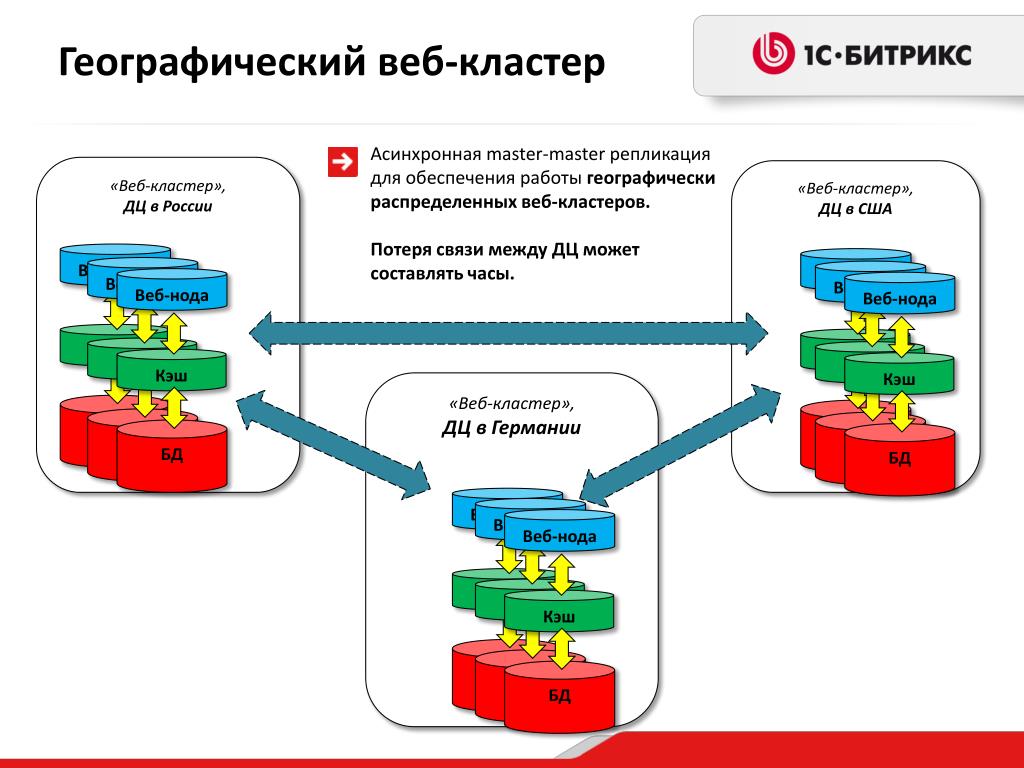

  23. Географический веб-кластер Асинхронная master-master репликация для обеспечения работы географически распределенных веб-кластеров. Потеря связи между ДЦ может составлять часы. «Веб-кластер», ДЦ в России «Веб-кластер», ДЦ в США Веб-нода Веб-нода Веб-нода Веб-нода Веб-нода Веб-нода Кэш Кэш Кэш Кэш Кэш Кэш «Веб-кластер», ДЦ в Германии БД БД БД БД БД БД Веб-нода Веб-нода Веб-нода Кэш Кэш Кэш БД БД БД

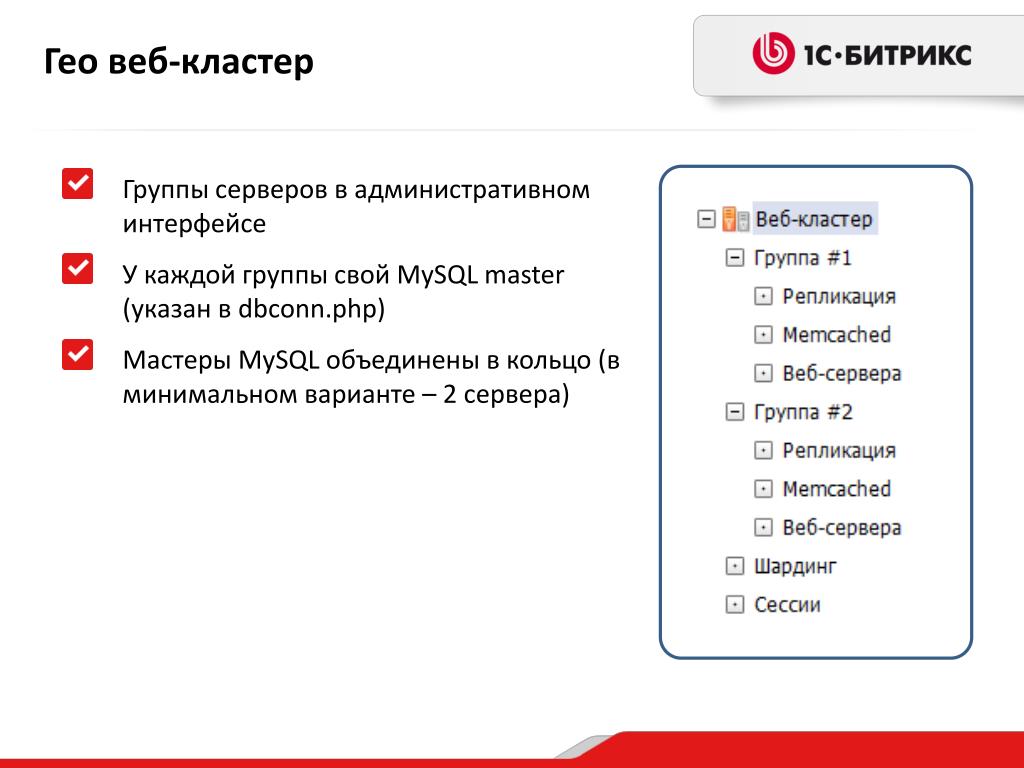

  24. Гео веб-кластер Группы серверов в административном интерфейсе У каждой группы свой MySQL master (указан в dbconn.php) МастерыMySQL объединены в кольцо (в минимальном варианте – 2 сервера)

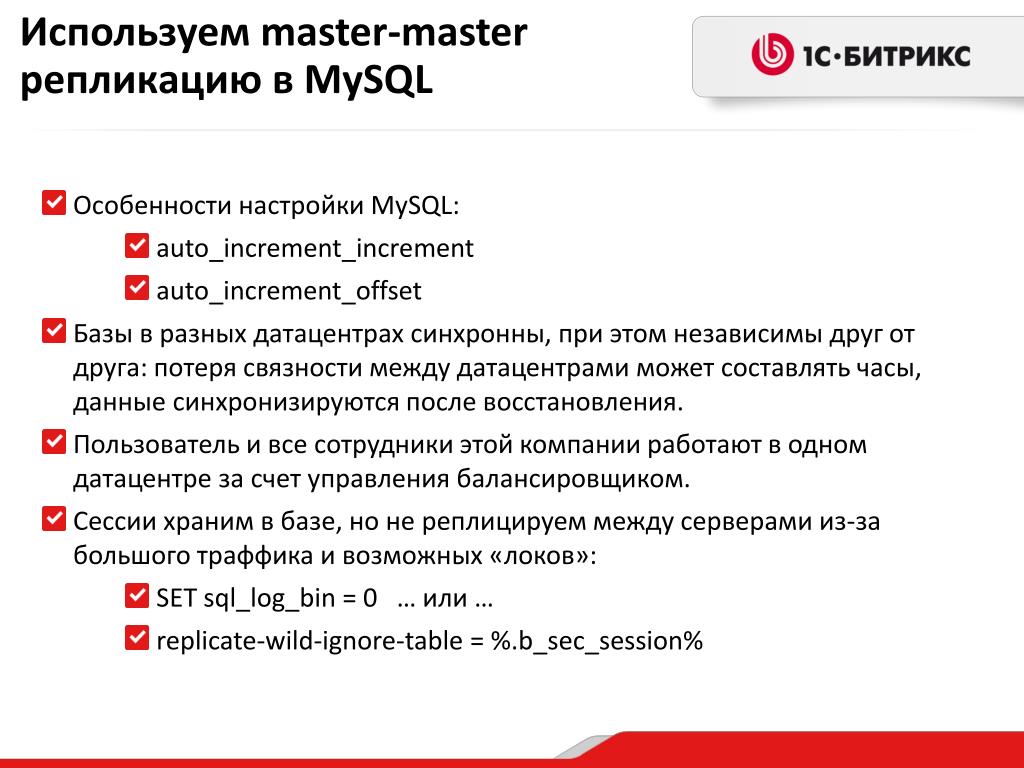

  25. Используем master-master репликацию в MySQL • Особенности настройки MySQL: • auto_increment_increment • auto_increment_offset • Базы в разных датацентрах синхронны, при этом независимы друг от друга: потеря связности между датацентрами может составлять часы, данные синхронизируются после восстановления. • Пользователь и все сотрудники этой компании работают в одном датацентреза счет управления балансировщиком. • Сессии храним в базе, но не реплицируем между серверами из-за большого траффикаи возможных «локов»: • SET sql_log_bin = 0 … или … • replicate-wild-ignore-table = %.b_sec_session%

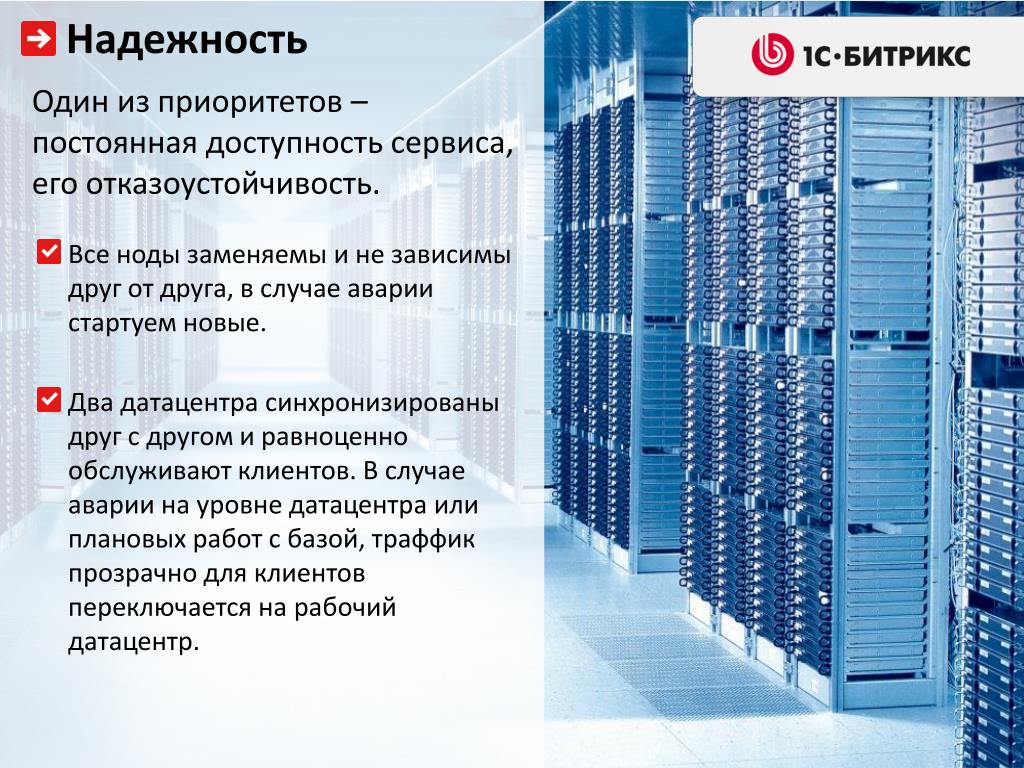

  26. Надежность Один из приоритетов – постоянная доступность сервиса, его отказоустойчивость. Все ноды заменяемы и не зависимы друг от друга, в случае аварии стартуем новые. Два датацентра синхронизированы друг с другом и равноценно обслуживают клиентов. В случае аварии на уровне датацентра или плановых работ с базой, траффик прозрачно для клиентов переключается на рабочий датацентр.

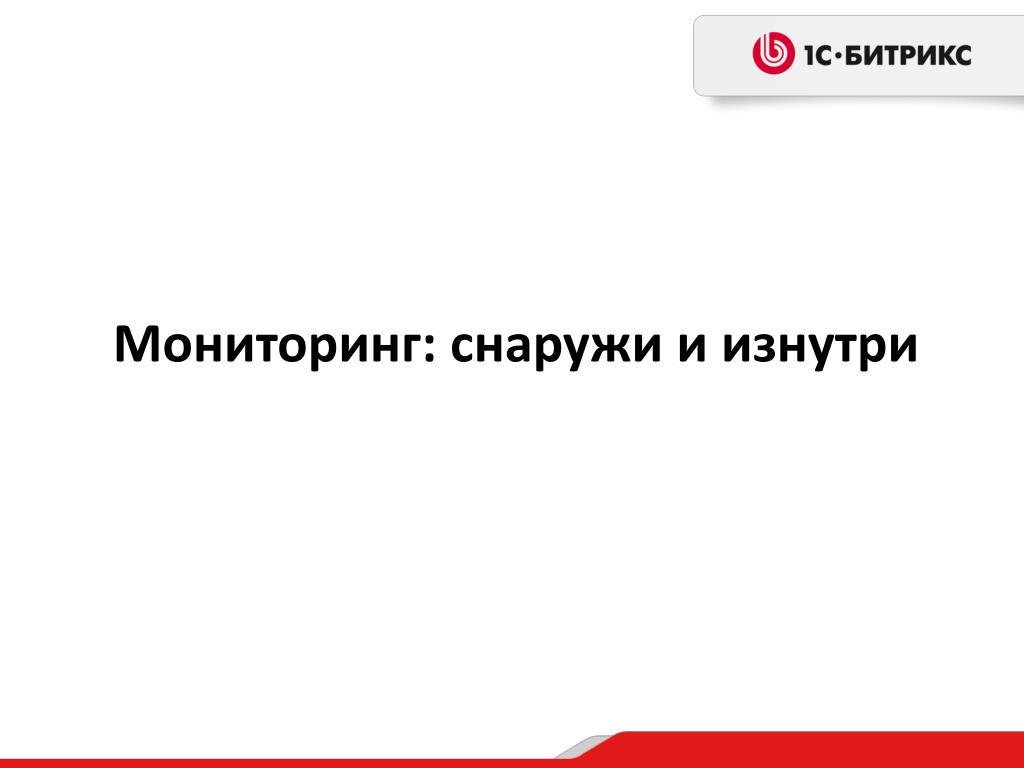

  27. Мониторинг: снаружи и изнутри

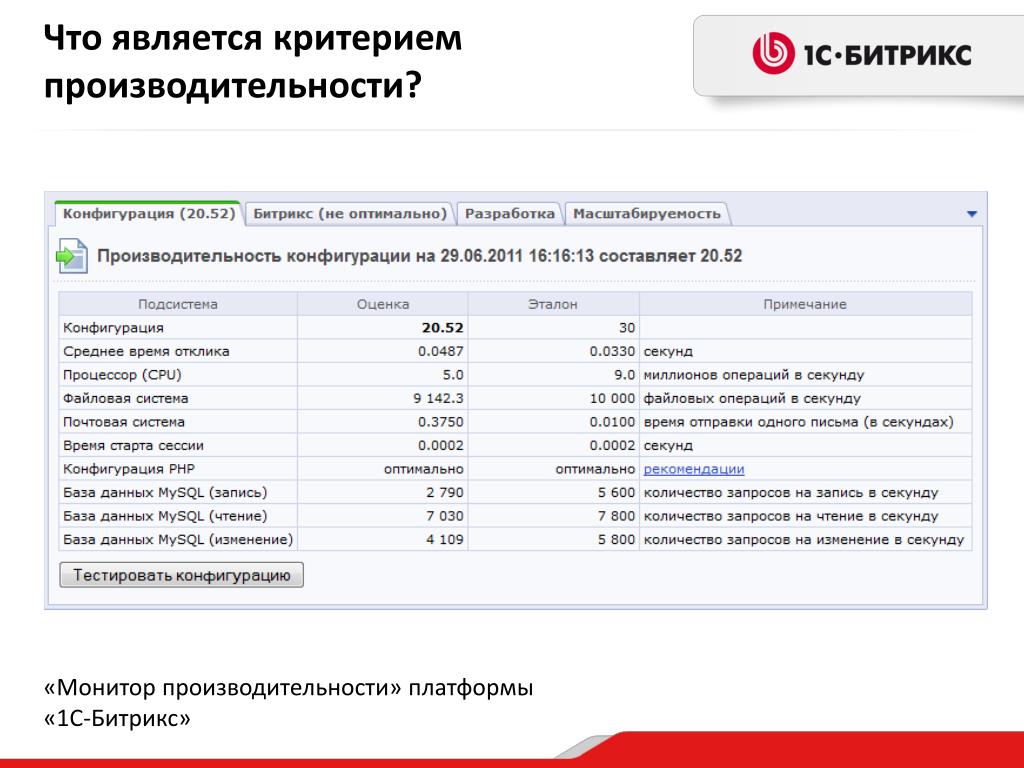

  28. Что является критерием производительности? «Монитор производительности» платформы «1С-Битрикс»

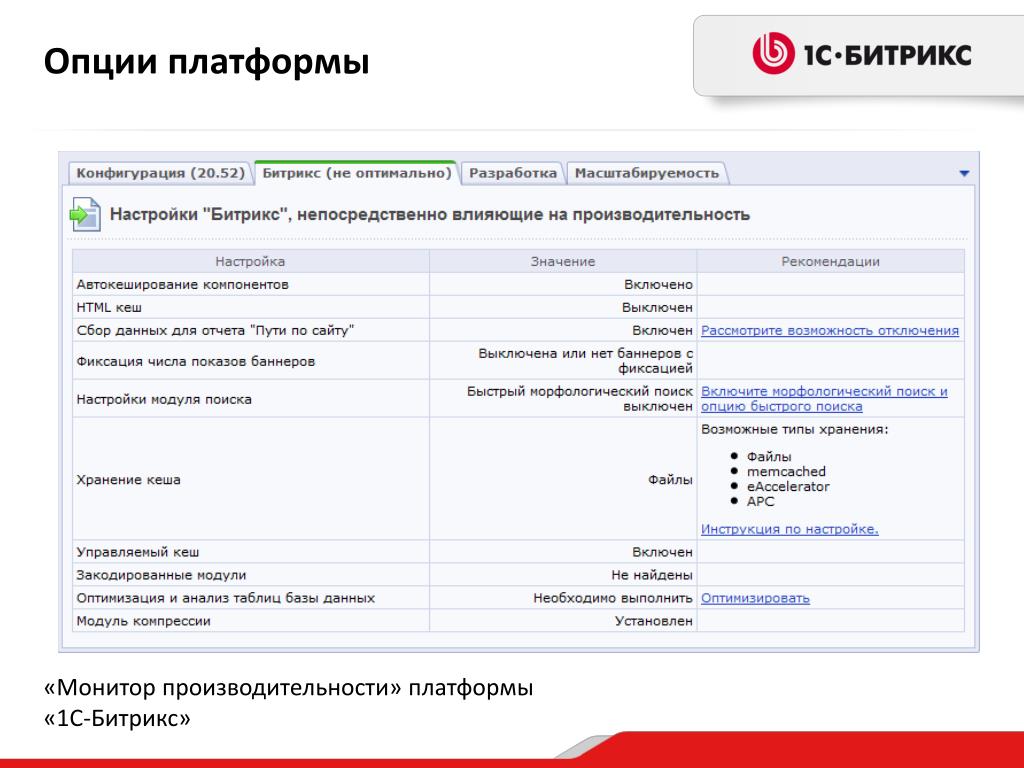

  29. Опции платформы «Монитор производительности» платформы «1С-Битрикс»

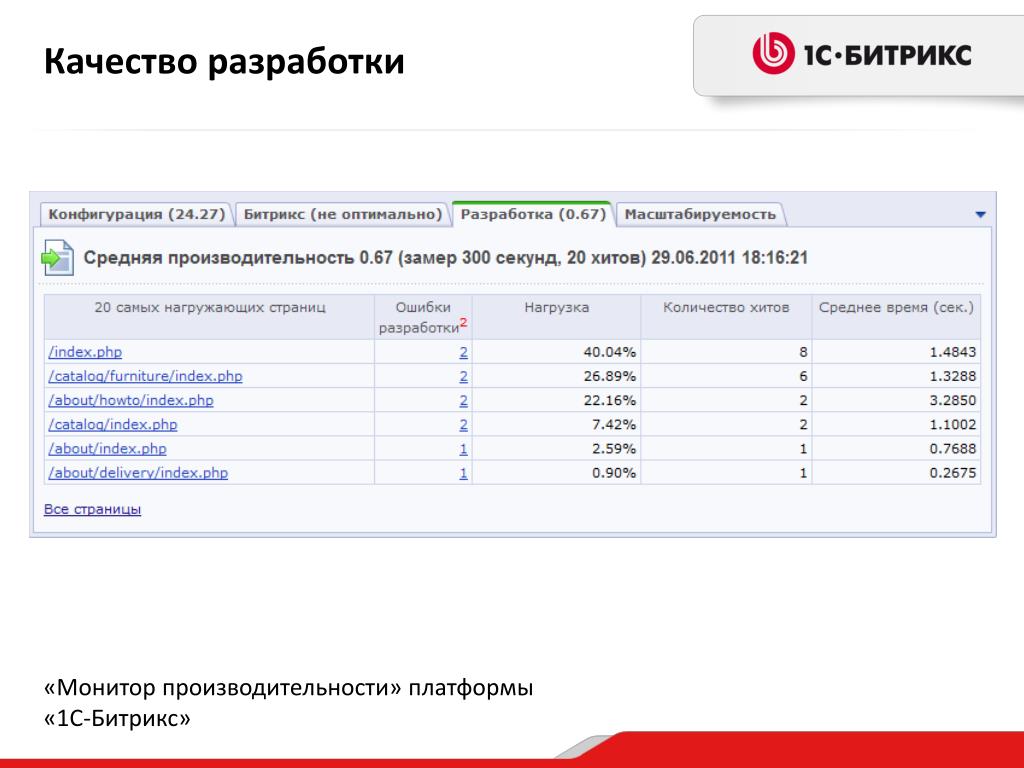

  30. Качество разработки «Монитор производительности» платформы «1С-Битрикс»

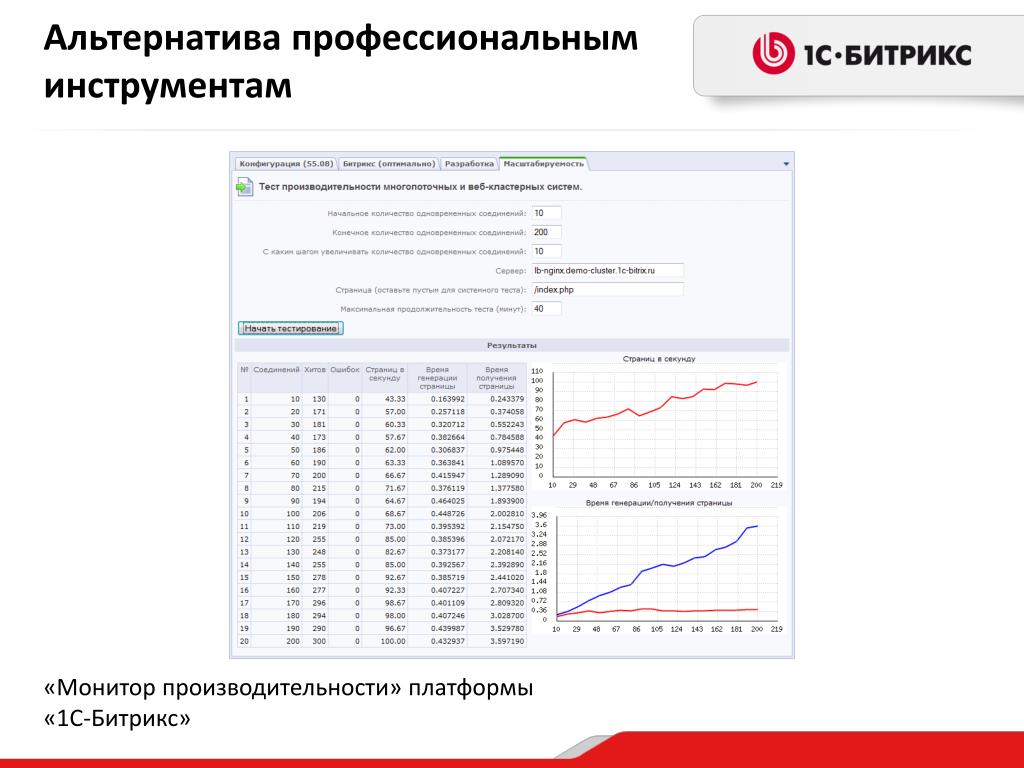

  31. Альтернатива профессиональным инструментам «Монитор производительности» платформы «1С-Битрикс»

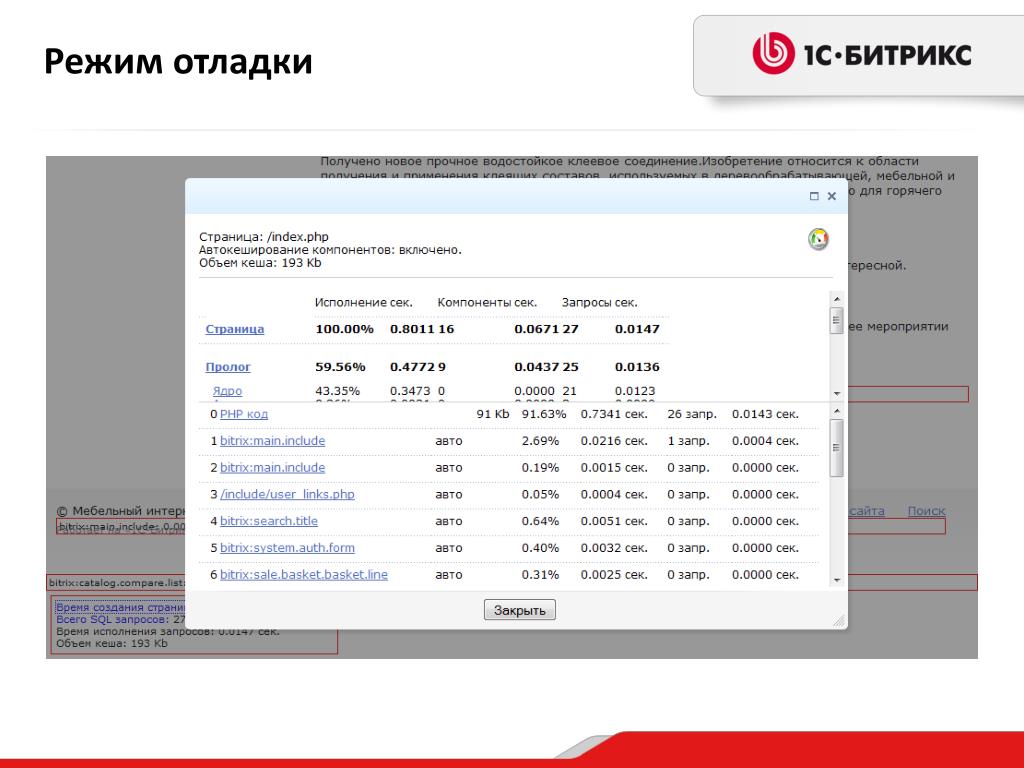

  32. Режим отладки

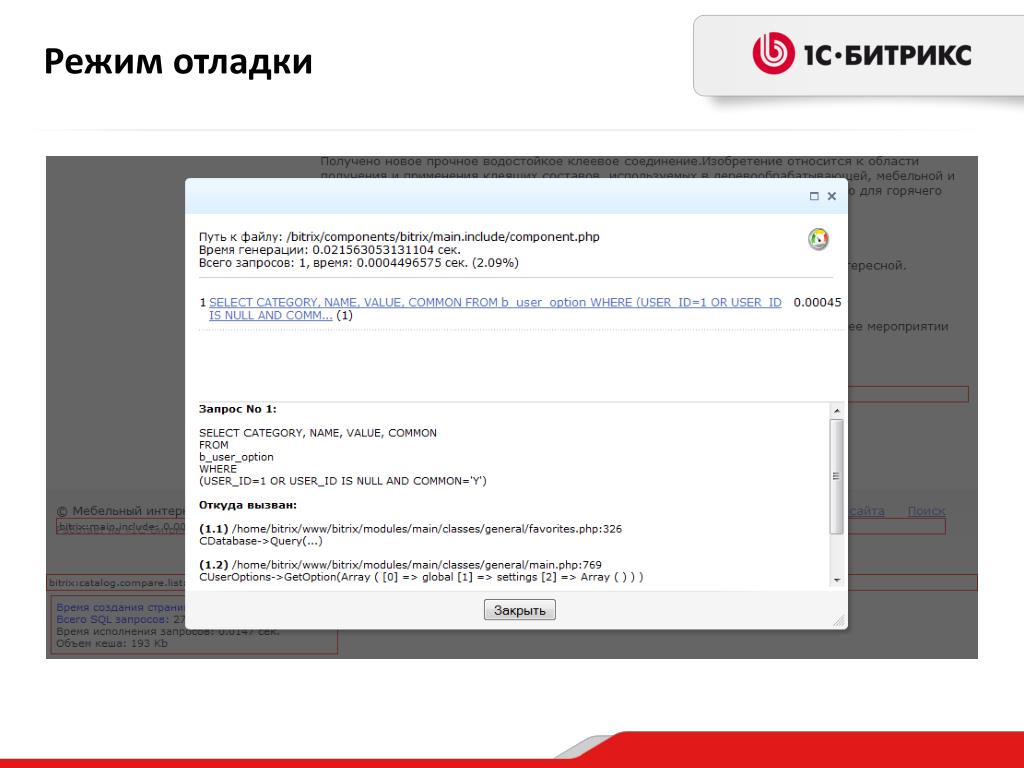

  33. Режим отладки

  34. Спасибо за внимание! Вопросы? Александр Демидов demidov@1c-bitrix.ru +7 (915) 201-1500 @demidov http://www.1c-bitrix.ru
