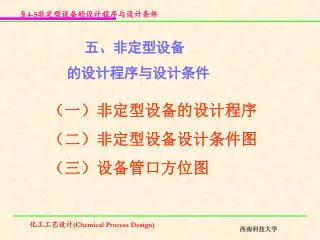

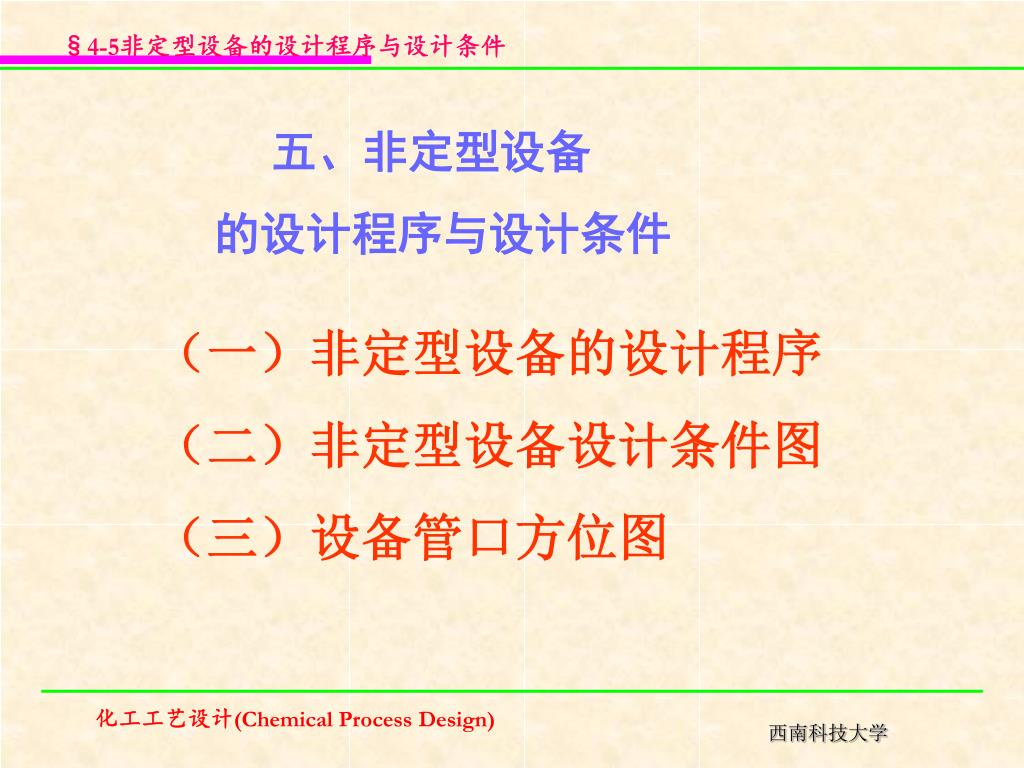

  1. §4-5非定型设备的设计程序与设计条件 五、非定型设备 的设计程序与设计条件 （一）非定型设备的设计程序 （二）非定型设备设计条件图 （三）设备管口方位图

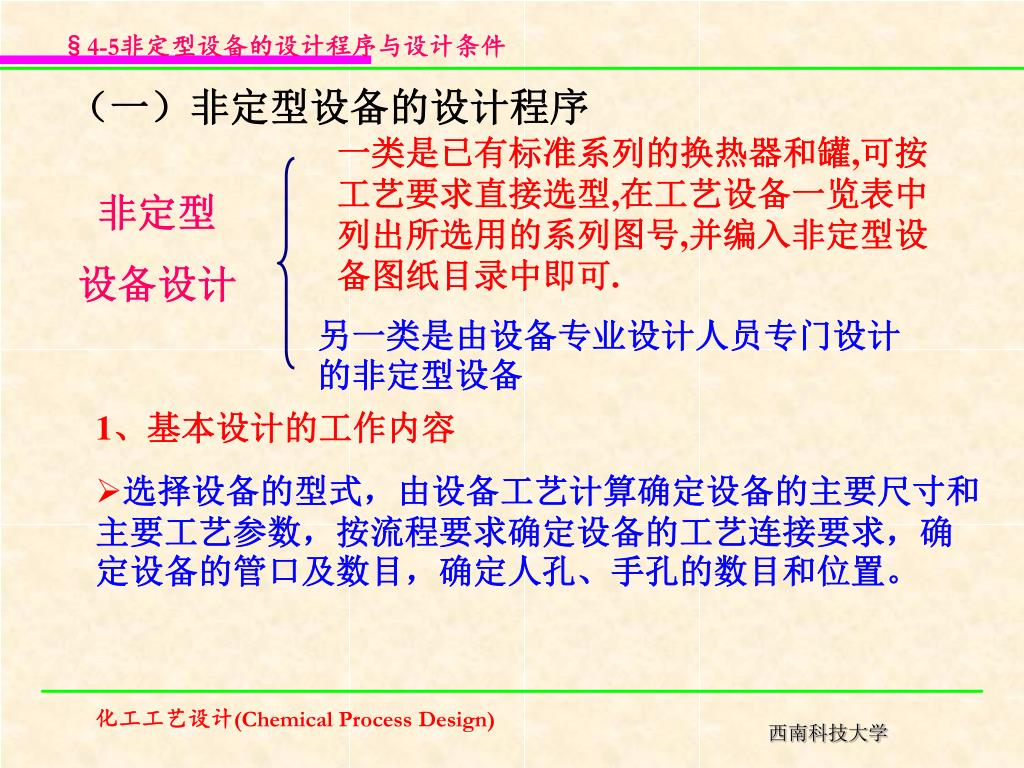

  2. §4-5非定型设备的设计程序与设计条件 （一）非定型设备的设计程序 一类是已有标准系列的换热器和罐,可按工艺要求直接选型,在工艺设备一览表中列出所选用的系列图号,并编入非定型设备图纸目录中即可. 非定型 设备设计 另一类是由设备专业设计人员专门设计的非定型设备 1、基本设计的工作内容 • 选择设备的型式，由设备工艺计算确定设备的主要尺寸和主要工艺参数，按流程要求确定设备的工艺连接要求，确定设备的管口及数目，确定人孔、手孔的数目和位置。

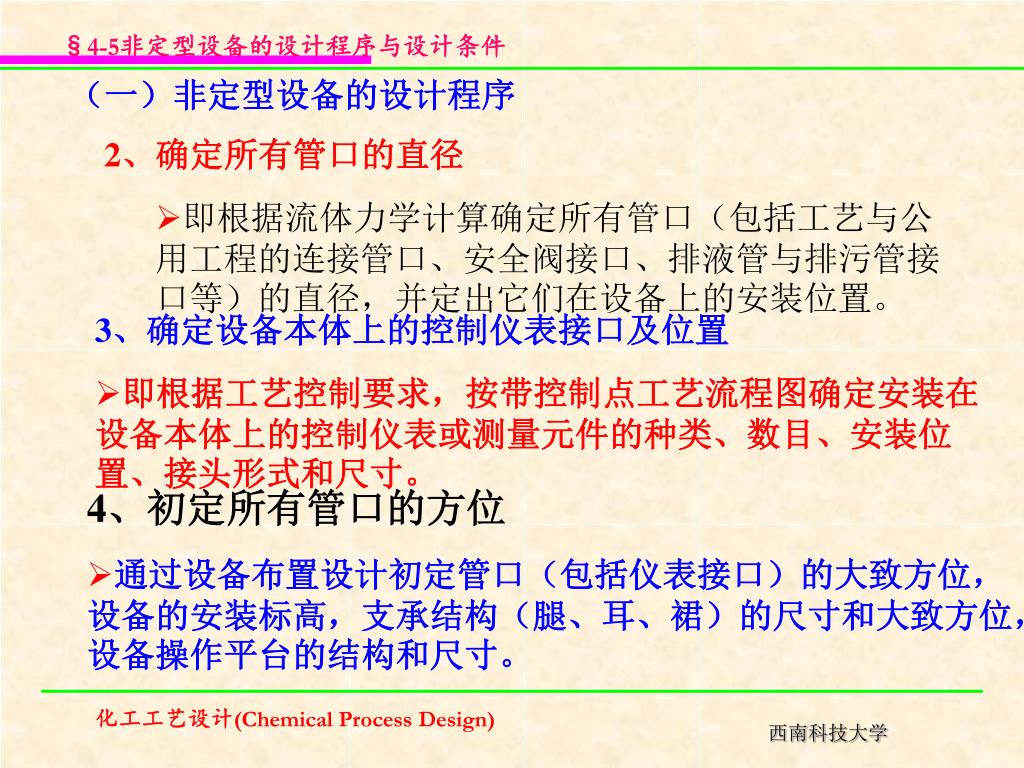

  3. §4-5非定型设备的设计程序与设计条件 （一）非定型设备的设计程序 2、确定所有管口的直径 • 即根据流体力学计算确定所有管口（包括工艺与公用工程的连接管口、安全阀接口、排液管与排污管接口等）的直径，并定出它们在设备上的安装位置。 3、确定设备本体上的控制仪表接口及位置 • 即根据工艺控制要求，按带控制点工艺流程图确定安装在设备本体上的控制仪表或测量元件的种类、数目、安装位置、接头形式和尺寸。 4、初定所有管口的方位 • 通过设备布置设计初定管口（包括仪表接口）的大致方位，设备的安装标高，支承结构（腿、耳、裙）的尺寸和大致方位，设备操作平台的结构和尺寸。

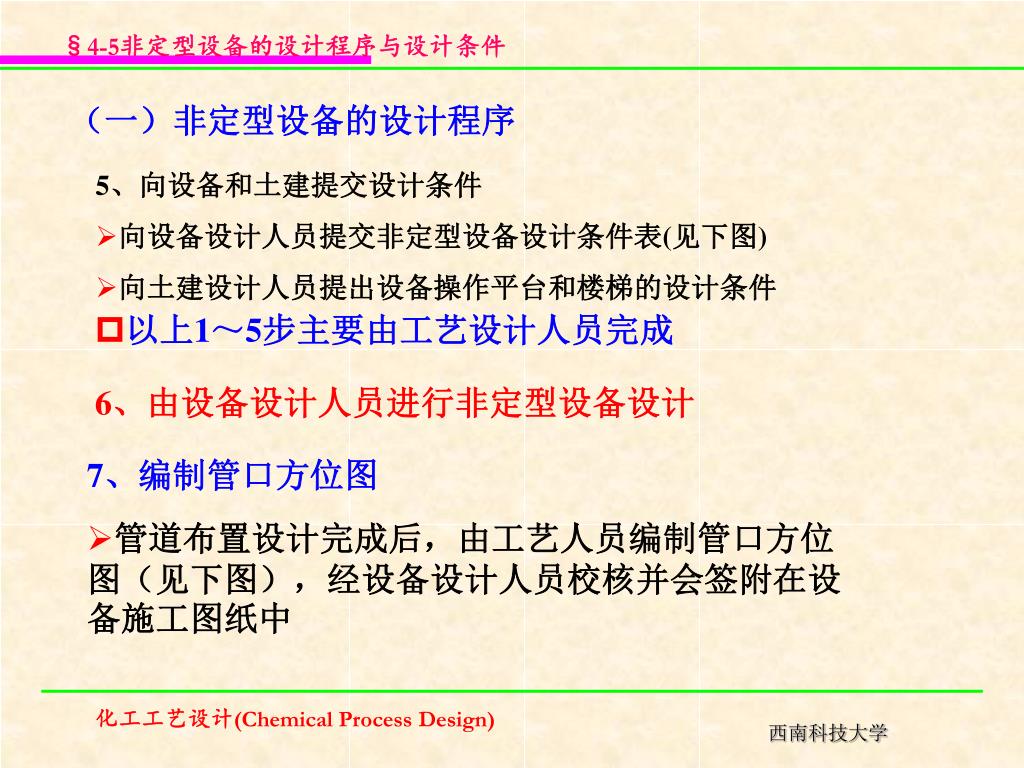

  4. §4-5非定型设备的设计程序与设计条件 （一）非定型设备的设计程序 5、向设备和土建提交设计条件 • 向设备设计人员提交非定型设备设计条件表(见下图) • 向土建设计人员提出设备操作平台和楼梯的设计条件 • 以上1～5步主要由工艺设计人员完成 6、由设备设计人员进行非定型设备设计 7、编制管口方位图 • 管道布置设计完成后，由工艺人员编制管口方位图（见下图），经设备设计人员校核并会签附在设备施工图纸中

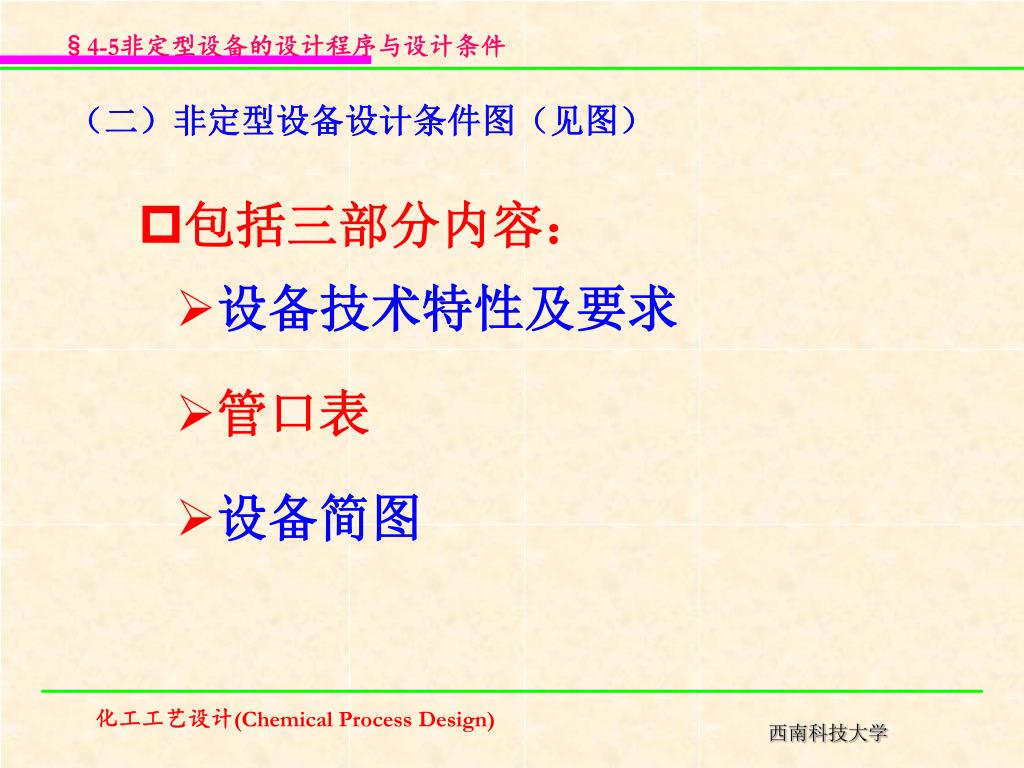

  5. §4-5非定型设备的设计程序与设计条件 （二）非定型设备设计条件图（见图） • 包括三部分内容： • 设备技术特性及要求 • 管口表 • 设备简图

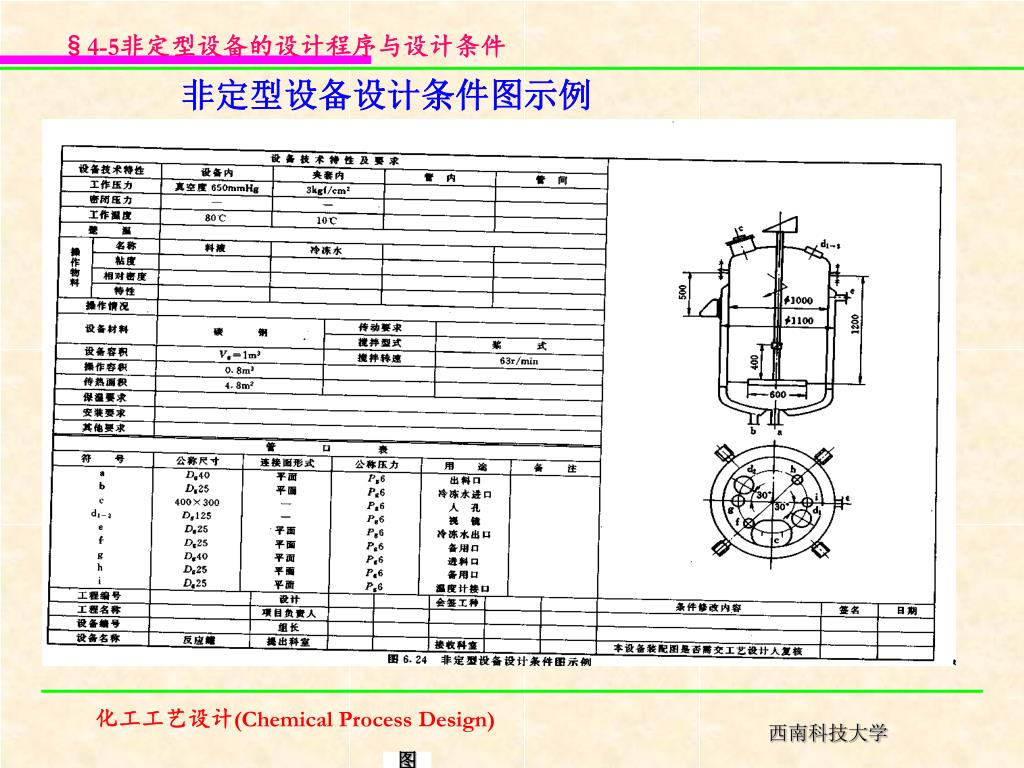

  6. §4-5非定型设备的设计程序与设计条件 非定型设备设计条件图示例 图

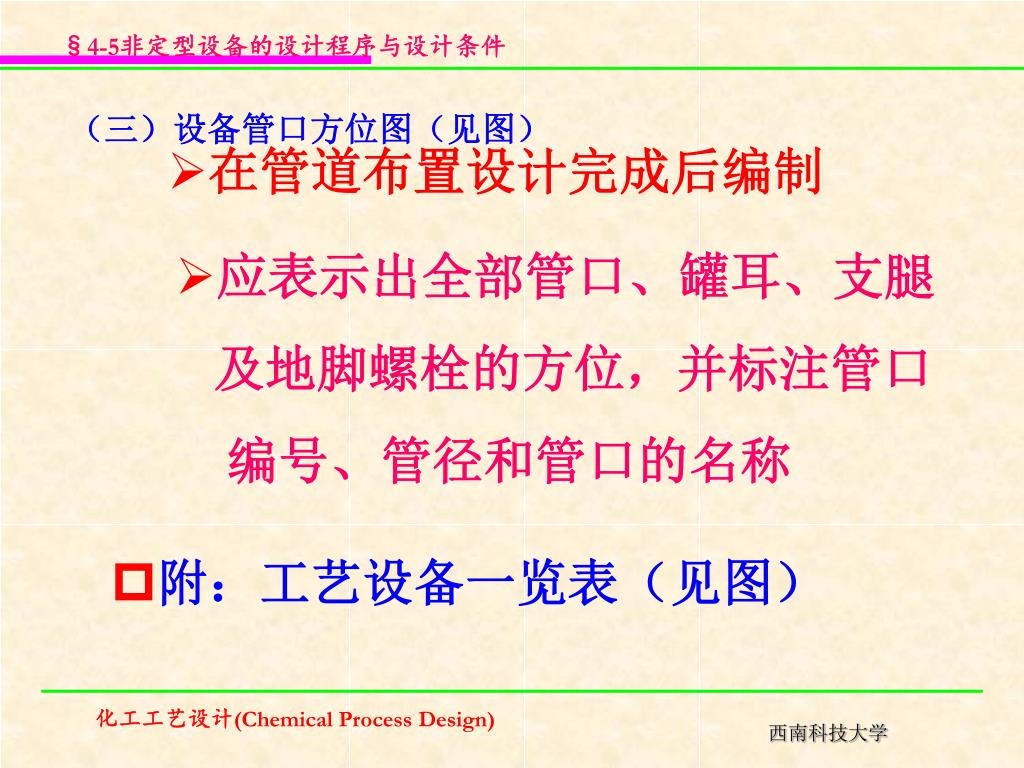

  7. §4-5非定型设备的设计程序与设计条件 （三）设备管口方位图（见图） • 在管道布置设计完成后编制 • 应表示出全部管口、罐耳、支腿 及地脚螺栓的方位，并标注管口 编号、管径和管口的名称 • 附：工艺设备一览表（见图）

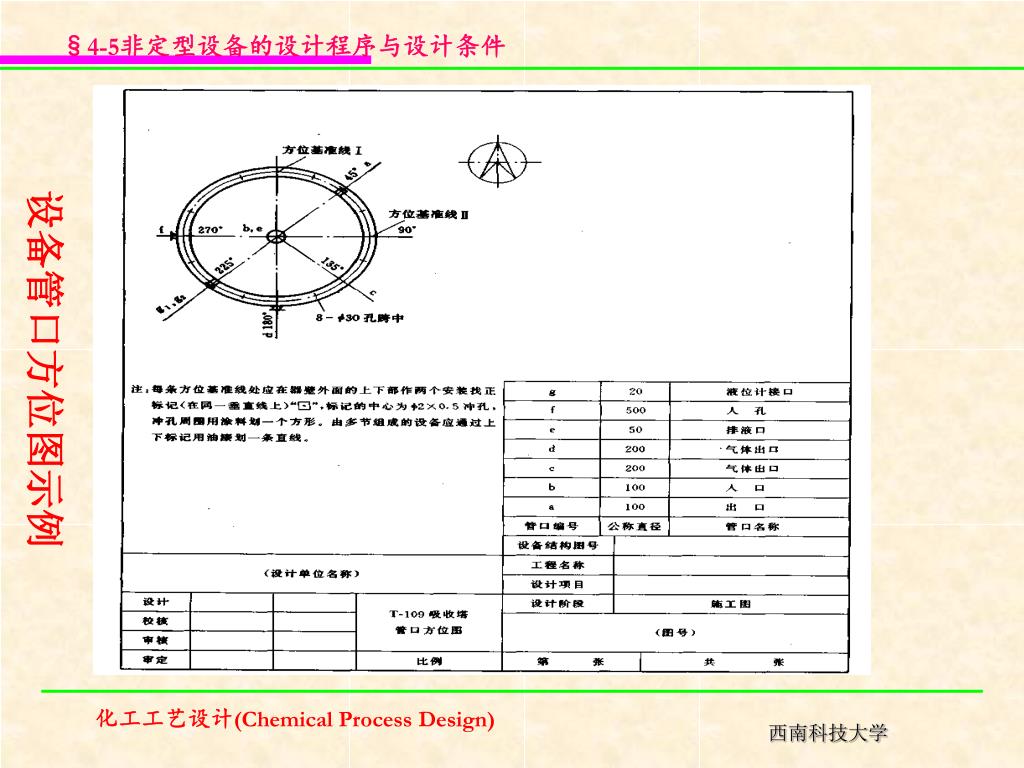

  8. §4-5非定型设备的设计程序与设计条件 设备管口方位图示例

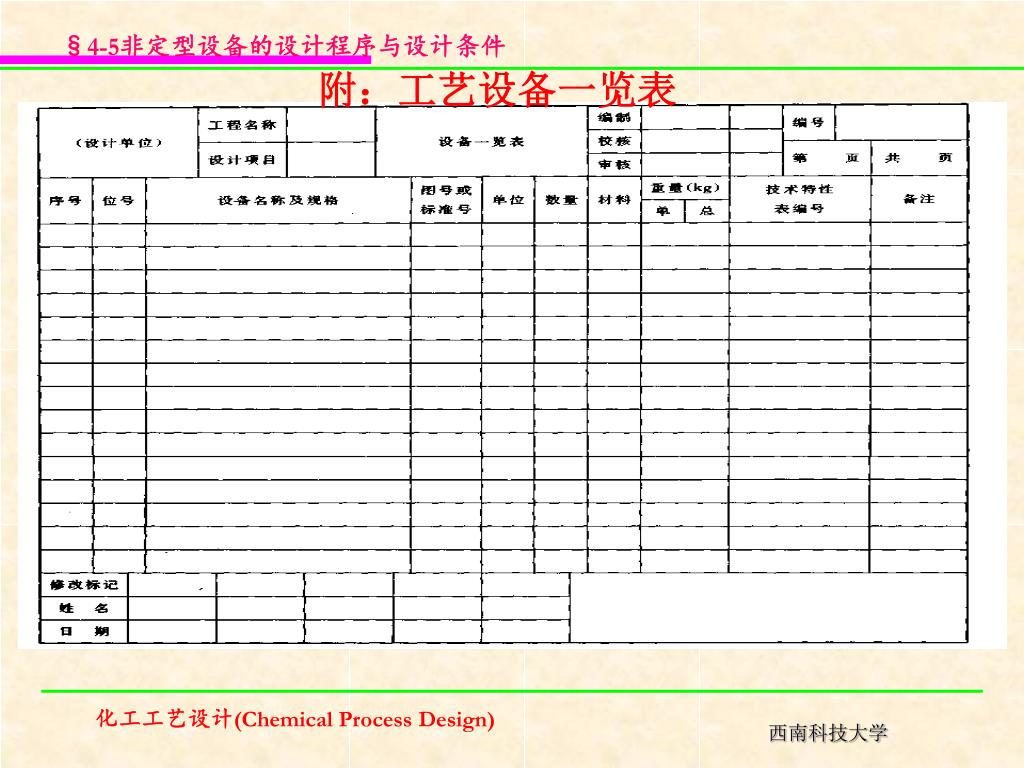

  9. §4-5非定型设备的设计程序与设计条件 附：工艺设备一览表

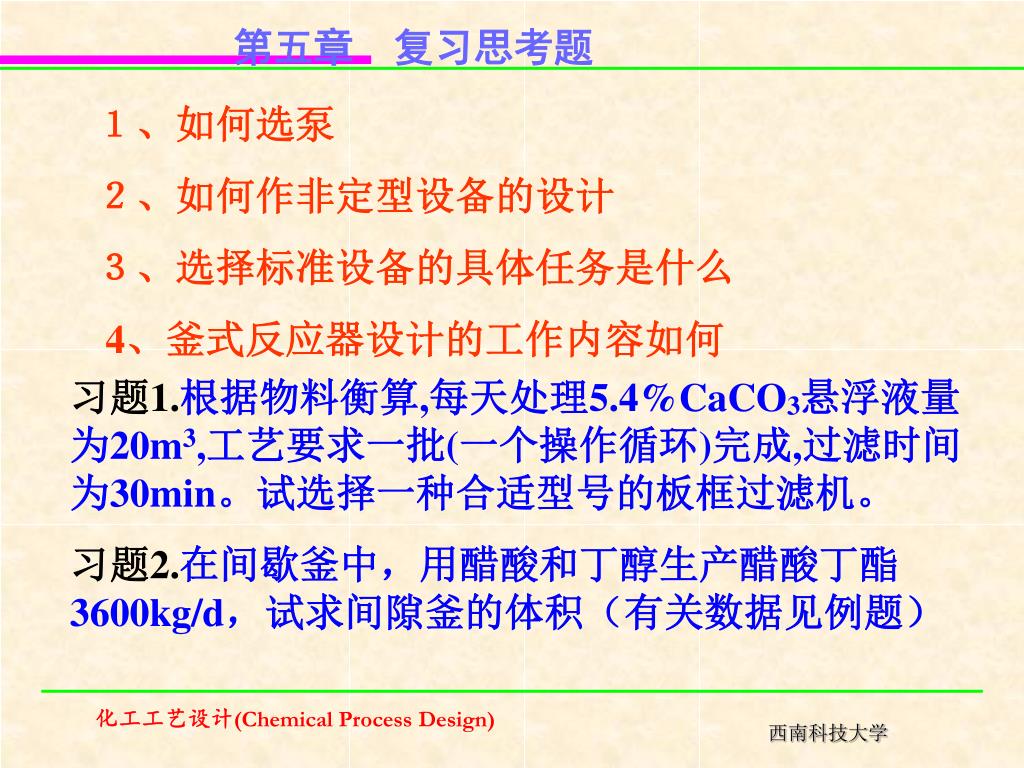

  10. 第五章　复习思考题 １、如何选泵 ２、如何作非定型设备的设计 ３、选择标准设备的具体任务是什么 4、釜式反应器设计的工作内容如何 习题1.根据物料衡算,每天处理5.4%CaCO3悬浮液量为20m3,工艺要求一批(一个操作循环)完成,过滤时间为30min。试选择一种合适型号的板框过滤机。 习题2.在间歇釜中，用醋酸和丁醇生产醋酸丁酯3600kg/d，试求间隙釜的体积（有关数据见例题）
