  1. 离心泵单元仿真系统 东营职业学院工业工程系

  2. 实训二 离心泵单元 一、理论知识 1 离心泵的工业背景 2 离心泵的工作原理及主要部件的构造 • 2.1 工作原理 • 2.2 主要部件及其构造 二、实训部分 1 实训目的 2 实训内容 3 离心泵单元仿真系统 4 离心泵单元仿真工艺说明 • 4.1 DCS界面 • 4.2 泵现场图 5离心泵单元操作步骤 6 仿真系统操作演示

  3. 实训一 离心泵单元 一、理论知识 1 离心泵的工业背景 2 离心泵的工作原理及主要部件的构造 • 2.1 工作原理 • 2.2 主要部件及其构造

  4. 离心泵是化工生产过程中输送液体的常用设备之一 ，按用途分为： (1)井用泵： 深井泵、深井潜水泵； (2) 电站用泵： 锅炉给水泵、冷凝泵等。 (3)化工用泵： 耐腐蚀泵、液态烃泵等。 (4)油泵： 冷油泵、热油泵、输油泵、润滑油泵 、污油泵等。 1 离心泵的工业背景 返回

  5. 2 离心泵的工作原理与主要部件的构造 2.1 工作原理 叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入口4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接

  6. 原理演示 返回

  7. 动画演示

  8. 2.2 主要部件及其构造 1）叶轮 叶轮的作用 将电动机的机械能传给液体,使液体的动能有所提高。 • 2）泵壳 • A. 泵壳的作用 • 汇集液体，作导出液体的通道； • 使液体的能量发生转换，一部分动能转变为静压能。

  9. 导叶轮 • 为了减少液体直接进入蜗壳时的碰撞，在叶轮与泵壳之间有时还装有一个固定不动的带有叶片的圆盘，称为导叶轮。导叶轮上的叶片的弯曲方向与叶轮上叶片的弯曲方向相反，其弯曲角度正好与液体从叶轮流出的方向相适应，引导液体在泵壳的通道内平缓的改变方向，使能量损失减小，使动能向静压能的转换更为有效。

  10. 3）轴封装置 A.作用:防止泵壳内液体沿轴漏出或外界空气漏入泵壳内。 B.常用轴封装置:有填料密封和机械密封两种。 填料密封由填料函壳、软填料和填料压盖组成，填料一般用浸油或涂有石墨的石棉绳。 机械密封主要的是靠装在轴上的动环与固定在泵壳上的静环之间端面作相对运动而达到密封的目的。

  11. 1 实训目的 2 实训内容 3 离心泵单元仿真系统 4 离心泵单元仿真工艺说明 4.1 DCS界面 4.2 泵现场图 5 离心泵单元操作步骤 6 仿真系统操作演示 二、实训部分

  12. 1.1 理解并掌握离心泵的工作原理； 1.2 理解并掌握离心泵的操作特性。 1 实训目的

  13. 利用仿真软件来进行讲解，辅导学生控制流体流动的工艺过程利用仿真软件来进行讲解，辅导学生控制流体流动的工艺过程 2 实训内容

  14. 3 离心泵单元仿真系统 • 本工艺系统为单独培训离心泵而设计，其工艺流程（参考流程仿真界面）如右图所示：

  15. 上述工艺流程为来自某一设备约40℃的带压液体经调节阀LV101进入带压罐V101，罐液位由液位控制器LIC101通过调节V101的进料量来控制；罐内压力由PIC101分程控制，PV101A、PV101B分别调节进入V101和出V101的氮气量,从而保持罐压恒定在5.0atm(表)。罐内液体由泵P101A/B抽出,泵出口流量在流量调节器FIC101的控制下输送到其它设备。上述工艺流程为来自某一设备约40℃的带压液体经调节阀LV101进入带压罐V101，罐液位由液位控制器LIC101通过调节V101的进料量来控制；罐内压力由PIC101分程控制，PV101A、PV101B分别调节进入V101和出V101的氮气量,从而保持罐压恒定在5.0atm(表)。罐内液体由泵P101A/B抽出,泵出口流量在流量调节器FIC101的控制下输送到其它设备。 4 离心泵单元仿真工艺说明 返回

  16. 4.1 离心泵流程仿真界面 ：DCS界面 离心泵启动时先打开前阀灌泵，然后排放不凝气，最后打开后阀，停泵时刚好相反。 V101的压力由调节器PIC101分程控制，见下页图。 B泵为备用泵，正常开车时不开。 返回

  17. 4.2 离心泵流程仿真界面：泵现场图 排放不凝气的标志！ 排放残液标志！ 排放残液标志！ 返回

  18. 项目内容：

  19. （4） 启动离心泵 5 离心泵单元操作步骤 （一）开车操作规程 （1） 准备工作 （2） 罐V101充液、充压 • （3） 启动泵前准备工作 • 灌泵、排气

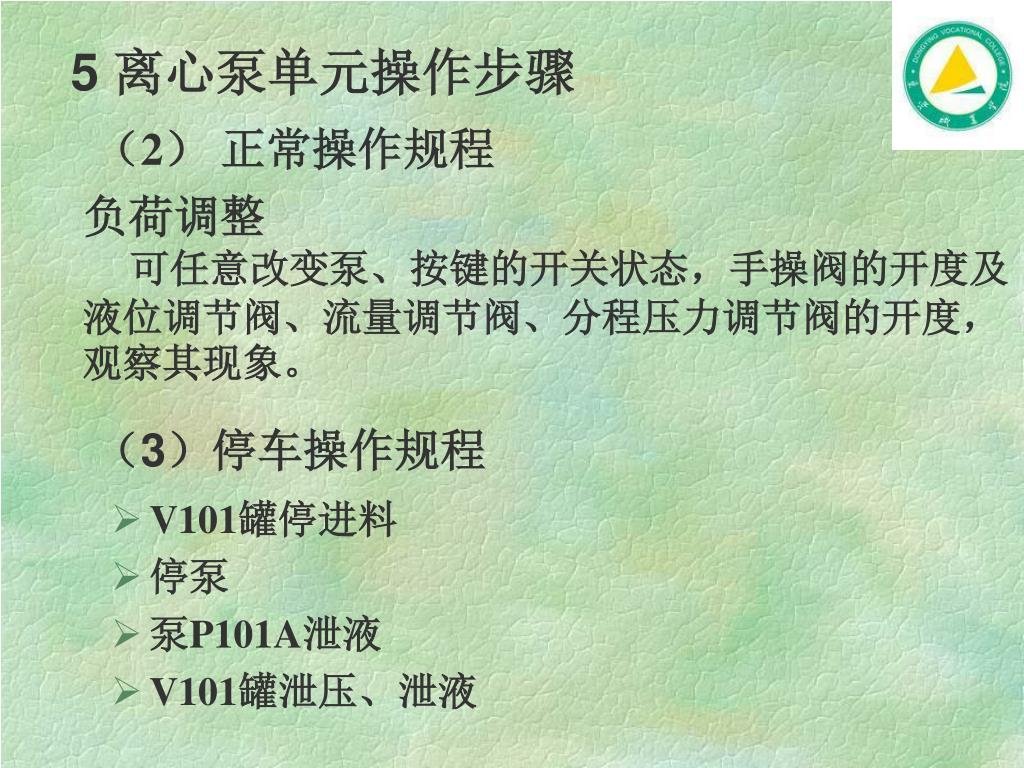

  20. V101罐停进料 停泵 泵P101A泄液 V101罐泄压、泄液 5 离心泵单元操作步骤 （2） 正常操作规程 负荷调整 可任意改变泵、按键的开关状态，手操阀的开度及液位调节阀、流量调节阀、分程压力调节阀的开度，观察其现象。 （3）停车操作规程

  21. 6 以冷态开车为例演示仿真系统操作 （1）罐V101操作

  22. （2） 启动A或B泵

  23. （3） 出料
