  1. ModelSim 2 Pontos de Paragem (Breakpoints) LDH Aula3

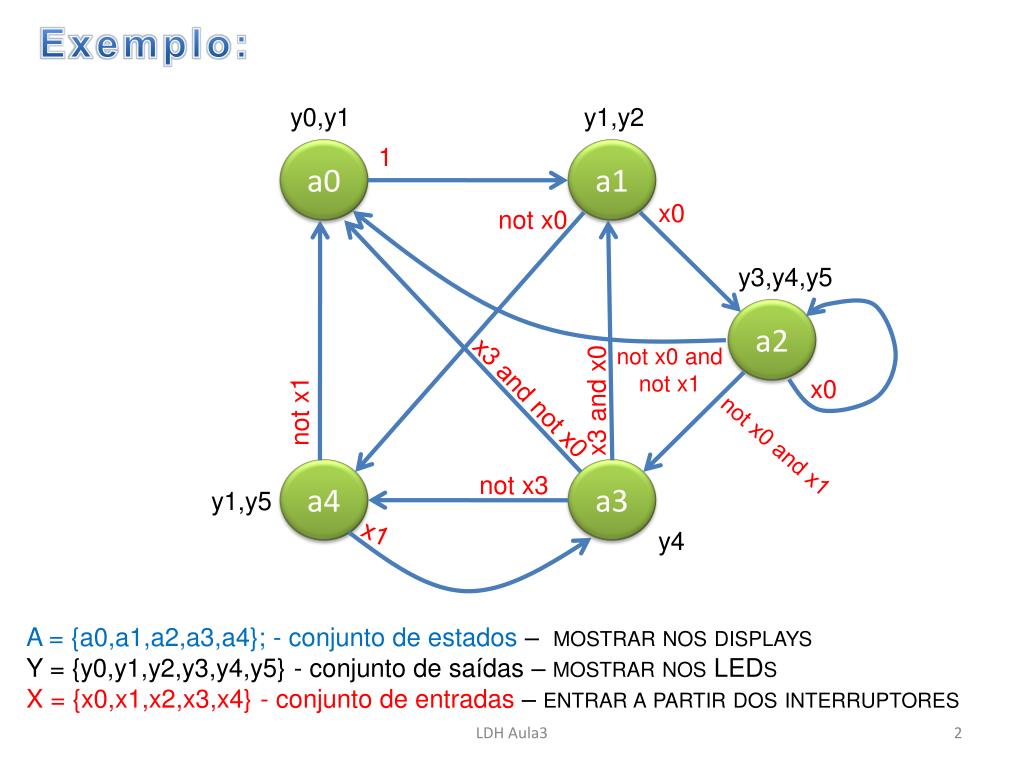

  2. Exemplo: y0,y1 y1,y2 1 a0 a1 x0 not x0 y3,y4,y5 a2 not x0 and not x1 x0 x3 and not x0 x3 and x0 not x1 not x0 and x1 a4 a3 not x3 y1,y5 x1 y4 A = {a0,a1,a2,a3,a4}; - conjunto de estados – mostrar nos displays Y = {y0,y1,y2,y3,y4,y5} - conjunto de saídas – mostrar nos LEDs X = {x0,x1,x2,x3,x4} - conjunto de entradas – entrar a partir dos interruptores LDH Aula3

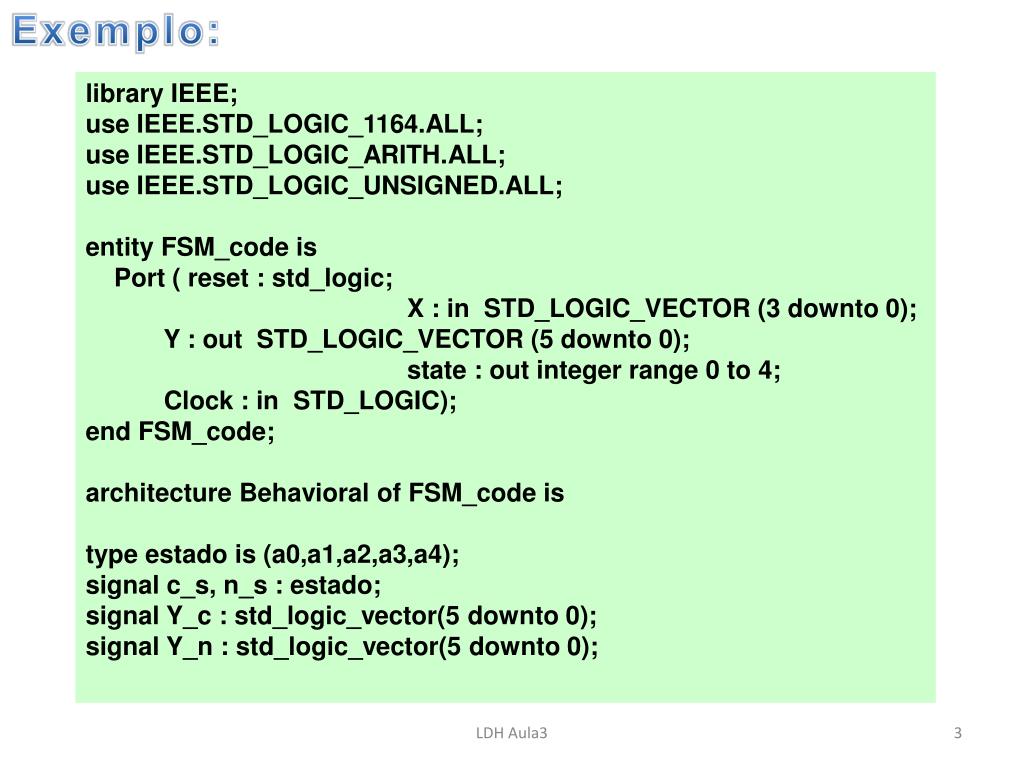

  3. Exemplo: library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity FSM_code is Port ( reset : std_logic; X : in STD_LOGIC_VECTOR (3 downto 0); Y : out STD_LOGIC_VECTOR (5 downto 0); state : out integer range 0 to 4; Clock : in STD_LOGIC); end FSM_code; architecture Behavioral of FSM_code is type estado is (a0,a1,a2,a3,a4); signal c_s, n_s : estado; signal Y_c : std_logic_vector(5 downto 0); signal Y_n : std_logic_vector(5 downto 0); LDH Aula3

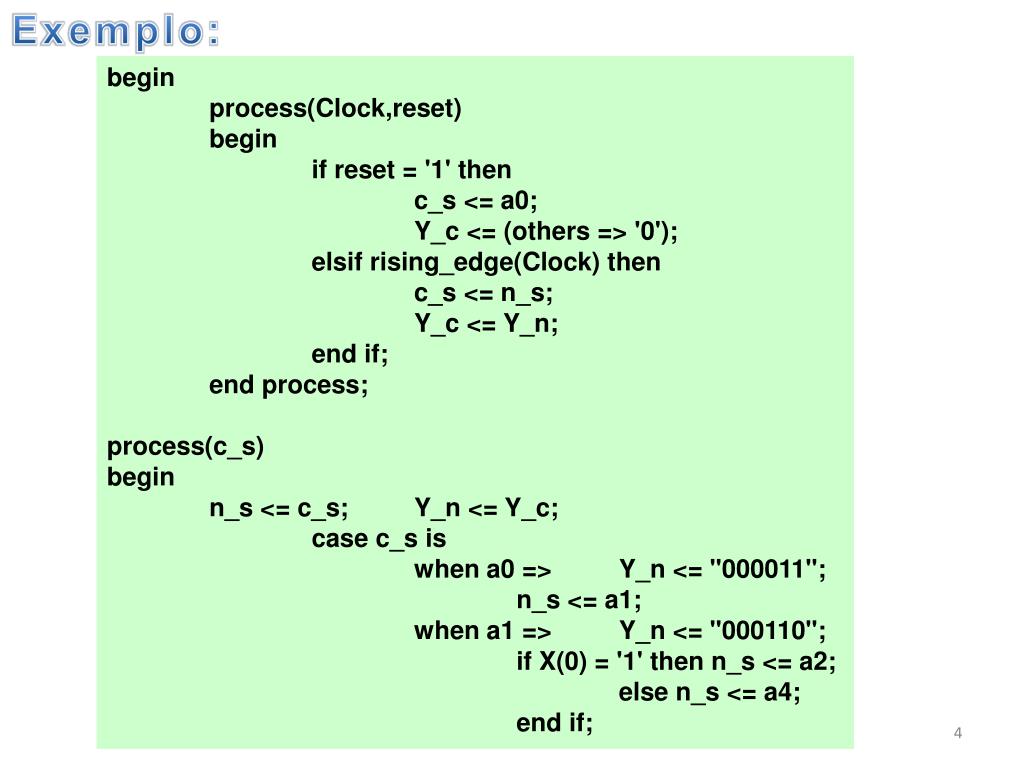

  4. Exemplo: begin process(Clock,reset) begin if reset = '1' then c_s <= a0; Y_c <= (others => '0'); elsif rising_edge(Clock) then c_s <= n_s; Y_c <= Y_n; end if; end process; process(c_s) begin n_s <= c_s; Y_n <= Y_c; case c_s is when a0 => Y_n <= "000011"; n_s <= a1; when a1 => Y_n <= "000110"; if X(0) = '1' then n_s <= a2; else n_s <= a4; end if; LDH Aula3

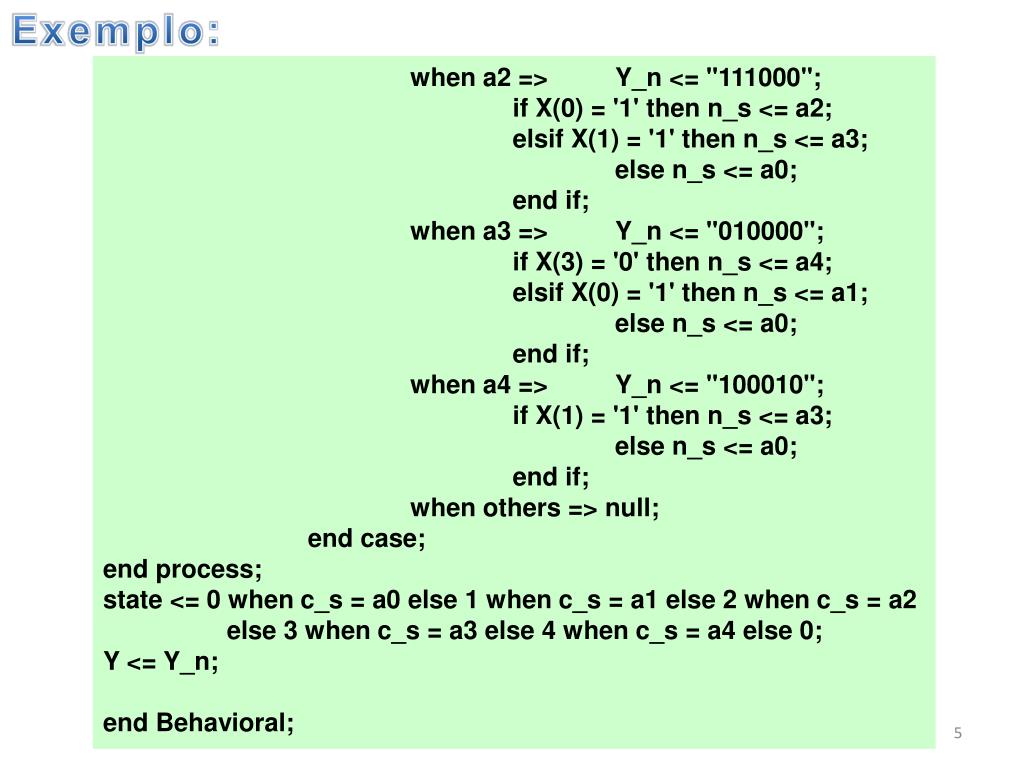

  5. Exemplo: when a2 => Y_n <= "111000"; if X(0) = '1' then n_s <= a2; elsif X(1) = '1' then n_s <= a3; else n_s <= a0; end if; when a3 => Y_n <= "010000"; if X(3) = '0' then n_s <= a4; elsif X(0) = '1' then n_s <= a1; else n_s <= a0; end if; when a4 => Y_n <= "100010"; if X(1) = '1' then n_s <= a3; else n_s <= a0; end if; when others => null; end case; end process; state <= 0 when c_s = a0 else 1 when c_s = a1 else 2 when c_s = a2 else 3 when c_s = a3 else 4 when c_s = a4 else 0; Y <= Y_n; end Behavioral; LDH Aula3

  6. Depuração em ModelSim Pontos de Paragem (Breakpoints) LDH Aula3

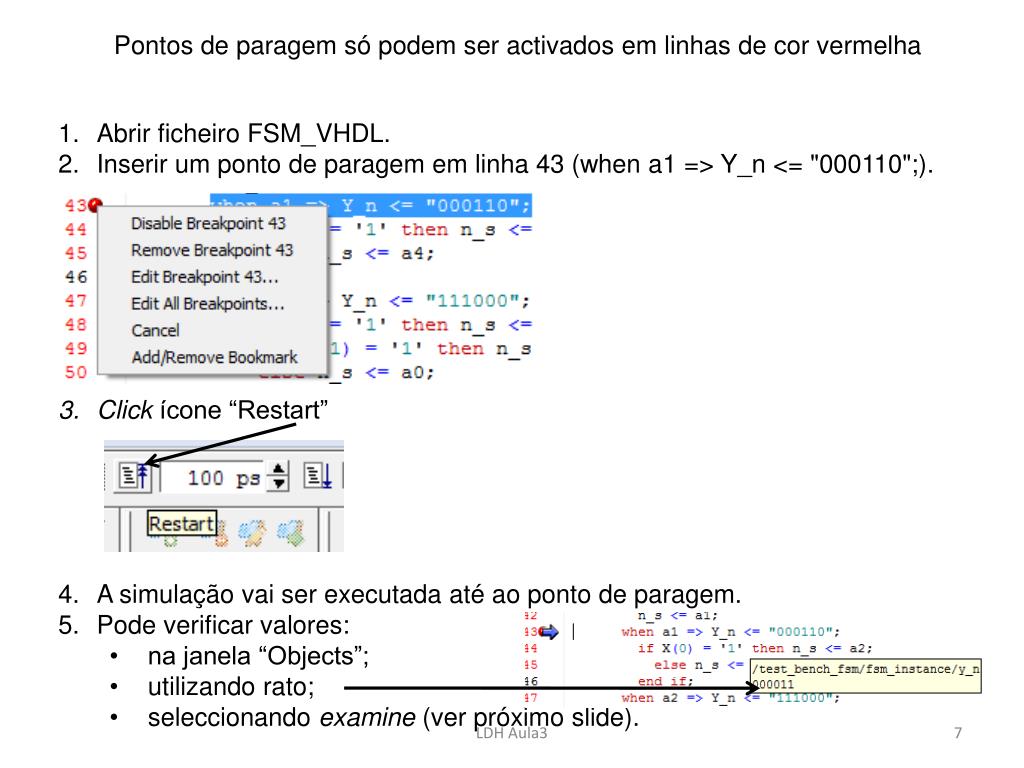

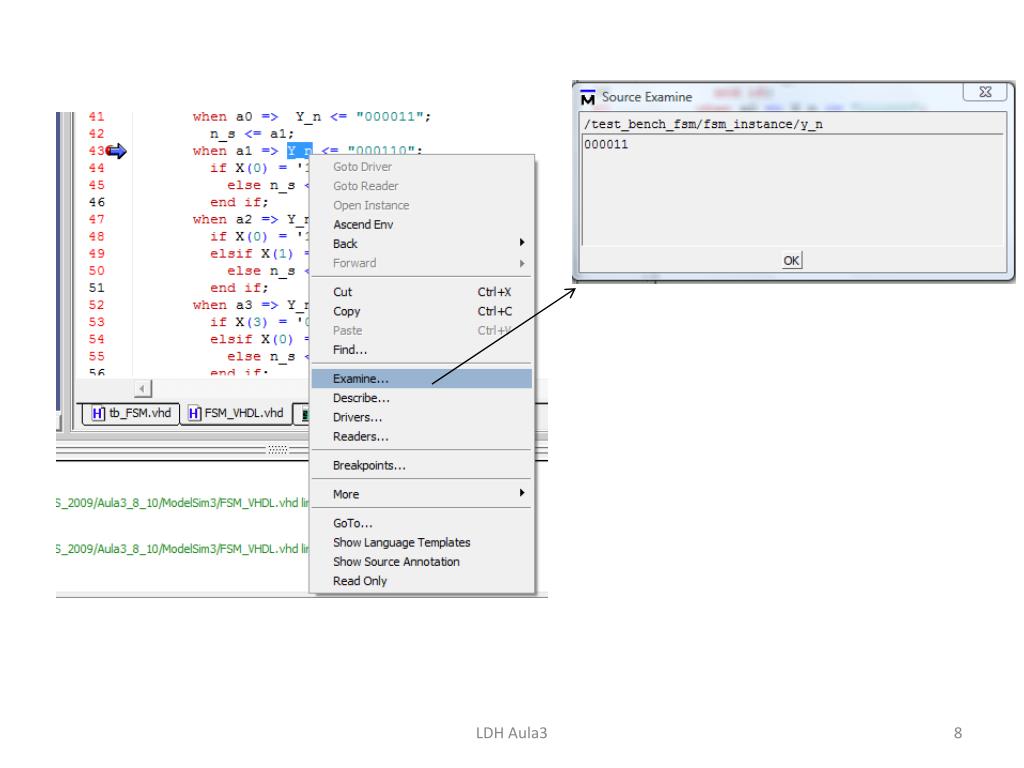

  7. Pontos de paragem só podem ser activados em linhas de cor vermelha • Abrir ficheiro FSM_VHDL. • Inserir um ponto de paragem em linha 43 (when a1 => Y_n <= "000110";). • Click ícone “Restart” • A simulação vai ser executada até ao ponto de paragem. • Pode verificar valores: • na janela “Objects”; • utilizando rato; • seleccionando examine (ver próximo slide). LDH Aula3

  8. LDH Aula3

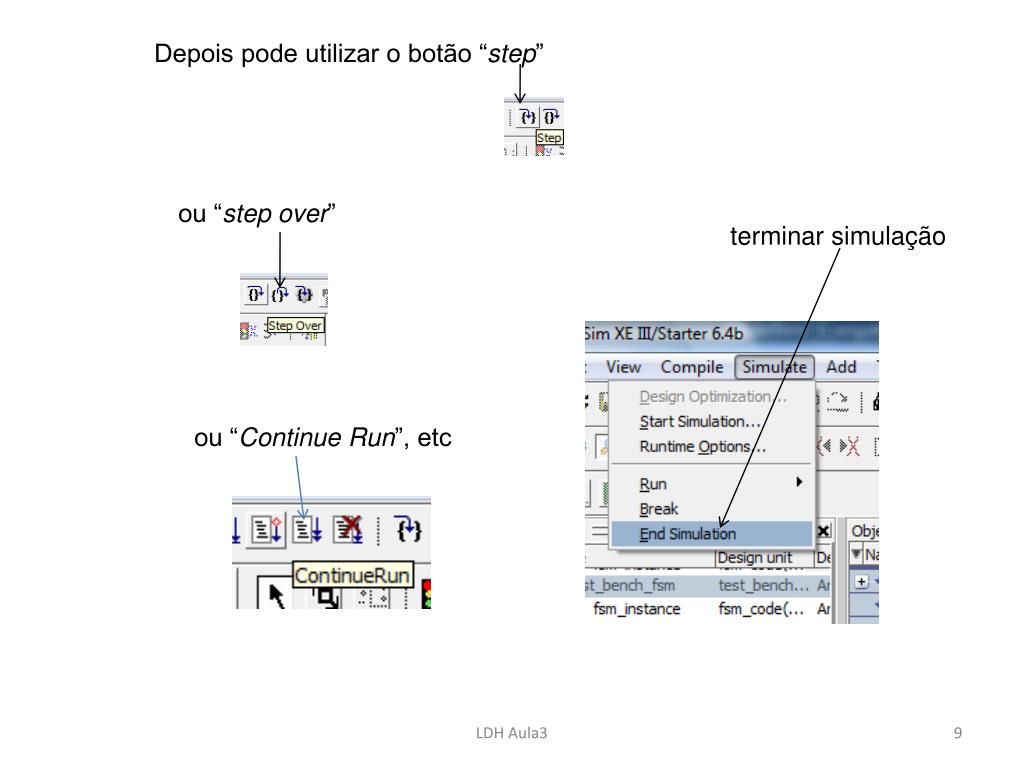

  9. Depois pode utilizar o botão “step” ou “step over” terminar simulação ou “Continue Run”, etc LDH Aula3

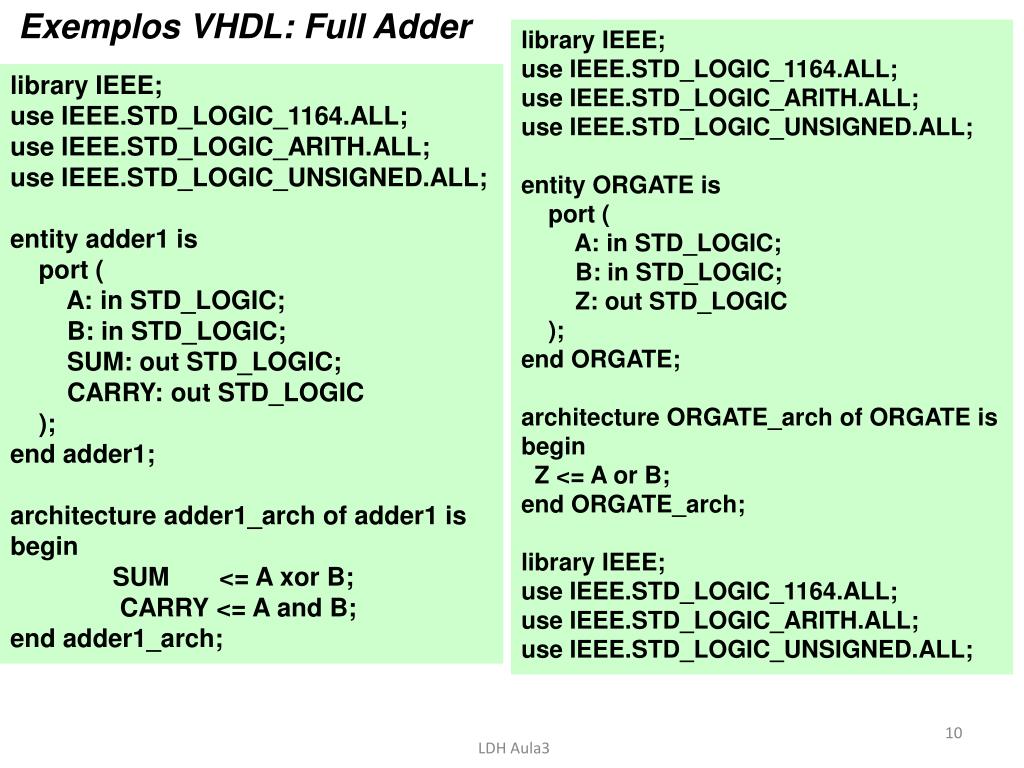

  10. Exemplos VHDL: Full Adder library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity ORGATE is port ( A: in STD_LOGIC; B: in STD_LOGIC; Z: out STD_LOGIC ); end ORGATE; architecture ORGATE_arch of ORGATE is begin Z <= A or B; end ORGATE_arch; library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity adder1 is port ( A: in STD_LOGIC; B: in STD_LOGIC; SUM: out STD_LOGIC; CARRY: out STD_LOGIC ); end adder1; architecture adder1_arch of adder1 is begin SUM <= A xor B; CARRY <= A and B; end adder1_arch; LDH Aula3

  11. entity FULLADD is port (A, B, CIN : in std_logic; SUM, CARRY : out std_logic); end FULLADD; architecture STRUCT of FULLADD is signal I1, I2, I3 : std_logic; component adder1 port(A,B : in std_logic; SUM, CARRY : out std_logic); end component; component ORGATE port(A,B : in std_logic; Z : out std_logic); end component; begin u1:adder1 port map(A,B,I1,I2); u2:adder1 port map(I1,CIN,SUM,I3); u3:ORGATE port map(I2,I3,CARRY); end STRUCT; LDH Aula3

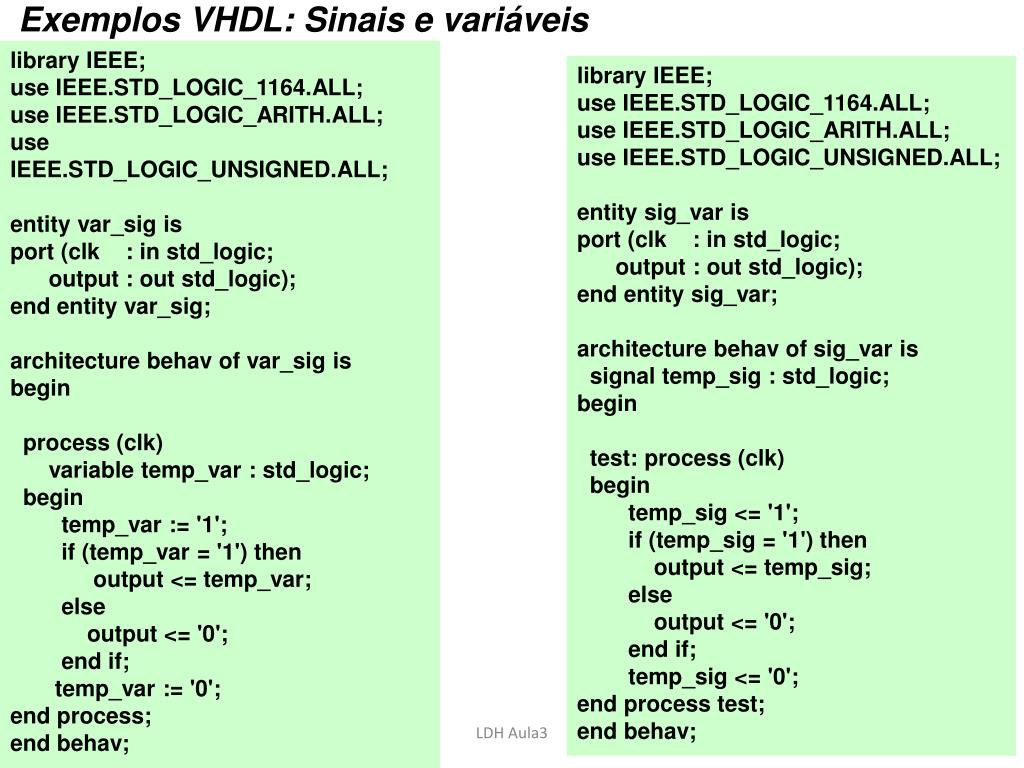

  12. Exemplos VHDL: Sinais e variáveis library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity var_sig is port (clk : in std_logic; output : out std_logic); end entity var_sig; architecture behav of var_sig is begin process (clk) variable temp_var : std_logic; begin temp_var := '1'; if (temp_var = '1') then output <= temp_var; else output <= '0'; end if; temp_var := '0'; end process; end behav; library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity sig_var is port (clk : in std_logic; output : out std_logic); end entity sig_var; architecture behav of sig_var is signal temp_sig : std_logic; begin test: process (clk) begin temp_sig <= '1'; if (temp_sig = '1') then output <= temp_sig; else output <= '0'; end if; temp_sig <= '0'; end process test; end behav; LDH Aula3

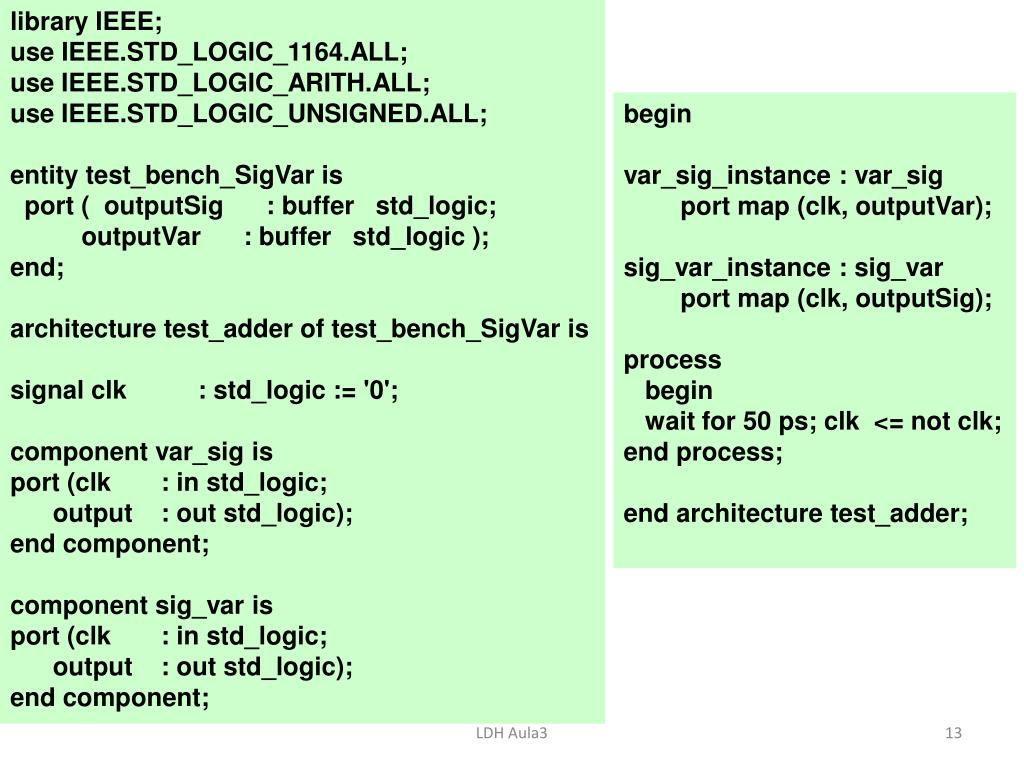

  13. library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity test_bench_SigVar is port ( outputSig : buffer std_logic; outputVar : buffer std_logic ); end; architecture test_adder of test_bench_SigVar is signal clk : std_logic := '0'; component var_sig is port (clk : in std_logic; output : out std_logic); end component; component sig_var is port (clk : in std_logic; output : out std_logic); end component; begin var_sig_instance : var_sig port map (clk, outputVar); sig_var_instance : sig_var port map (clk, outputSig); process begin wait for 50 ps; clk <= not clk; end process; end architecture test_adder; LDH Aula3

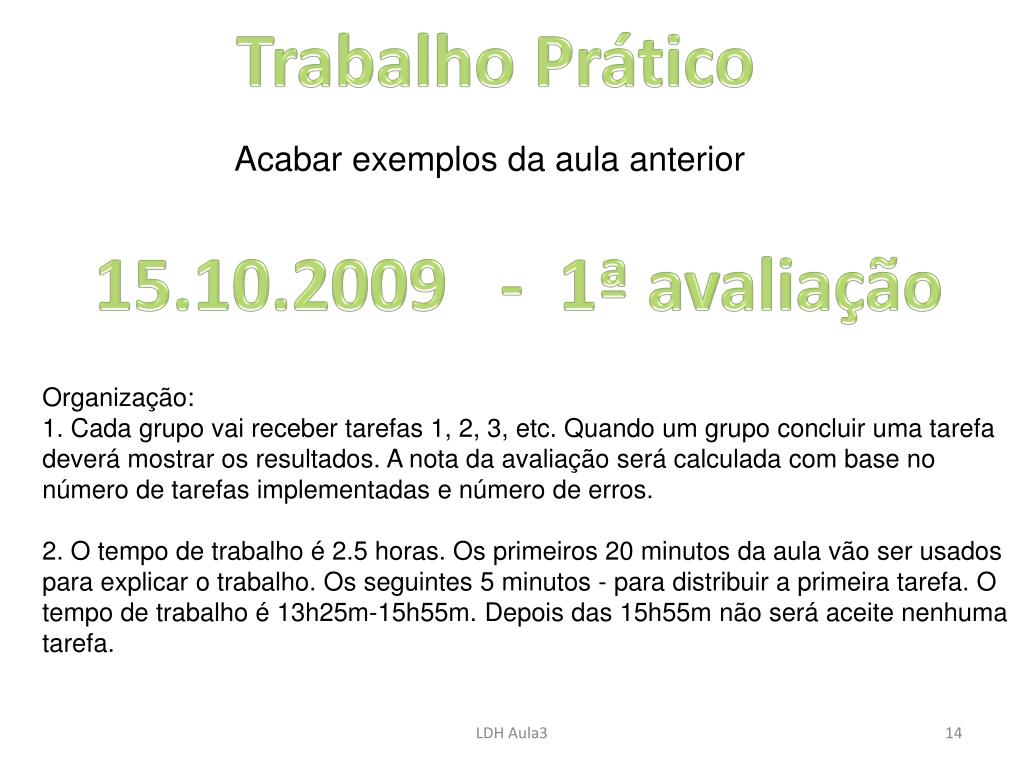

  14. Trabalho Prático Acabar exemplos da aula anterior 15.10.2009 - 1ª avaliação Organização: 1. Cada grupo vai receber tarefas 1, 2, 3, etc. Quando um grupo concluir uma tarefa deverá mostrar os resultados. A nota da avaliação será calculada com base no número de tarefas implementadas e número de erros. 2. O tempo de trabalho é 2.5 horas. Os primeiros 20 minutos da aula vão ser usados para explicar o trabalho. Os seguintes 5 minutos - para distribuir a primeira tarefa. O tempo de trabalho é 13h25m-15h55m. Depois das 15h55m não será aceite nenhuma tarefa. LDH Aula3

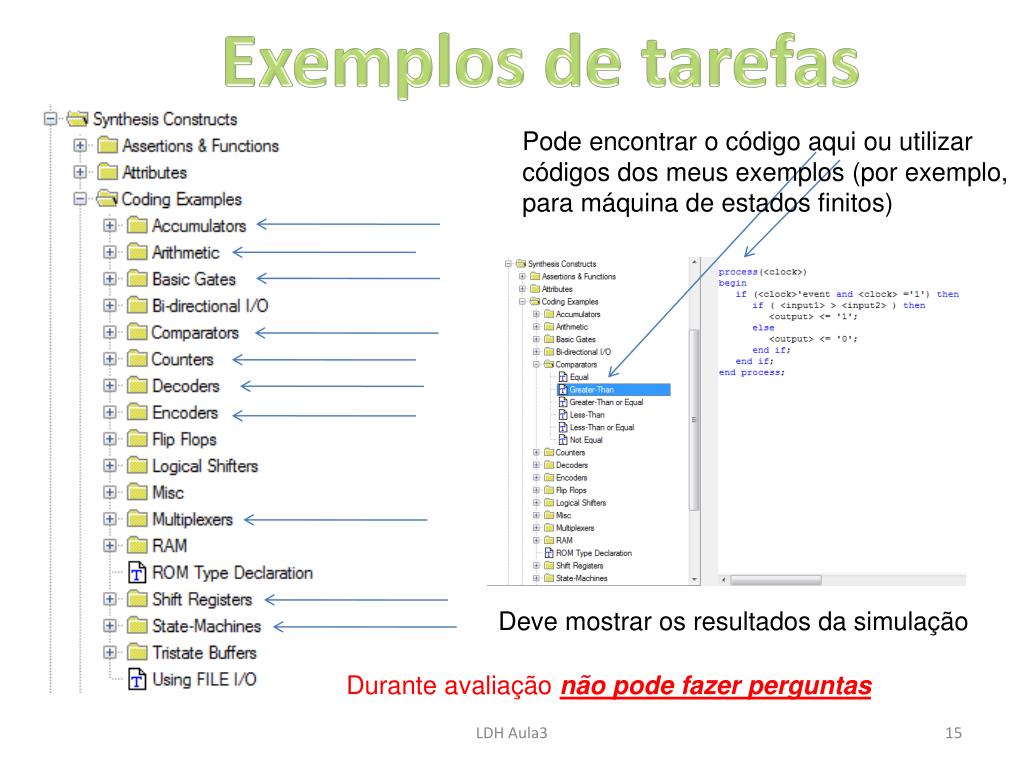

  15. Exemplos de tarefas Pode encontrar o código aqui ou utilizar códigos dos meus exemplos (por exemplo, para máquina de estados finitos) Deve mostrar os resultados da simulação Durante avaliação não pode fazer perguntas LDH Aula3
