거짓말 탐지기 중간 발표

캡스톤 설계 거짓말 탐지기 중간 발표 전기공학과 지도교수: 안창범 서명: 김재우 김동우 이정은

진행 사항

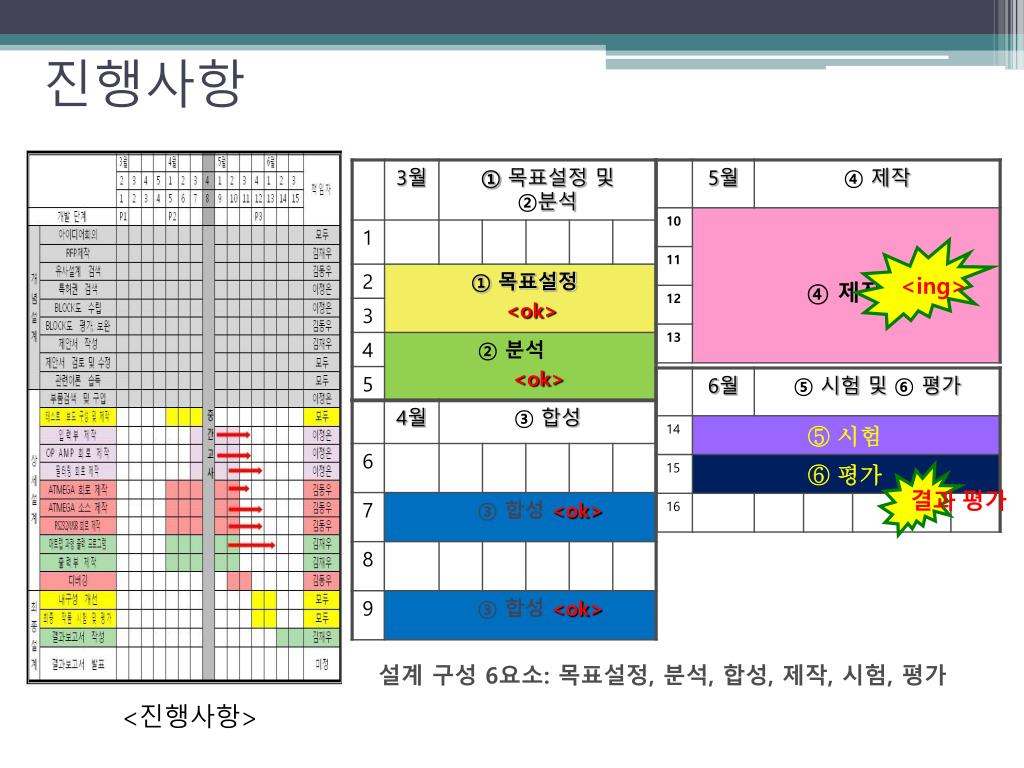

진행사항 <ing> 결과 평가 설계 구성 6요소: 목표설정, 분석, 합성, 제작, 시험, 평가 <진행사항>

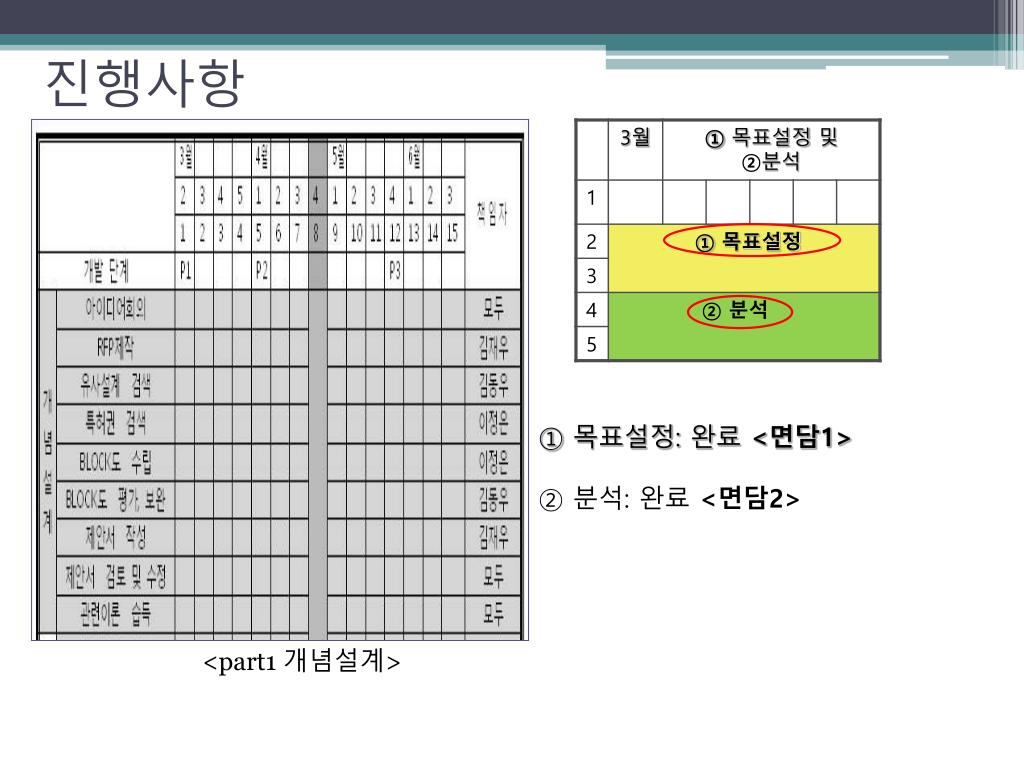

진행사항 ① 목표설정: 완료 <면담1> ② 분석: 완료 <면담2> <part1 개념설계>

진행사항 <part2 상세설계> ③ 합성 : 완료 ④ 제작 지연사유: 증폭기 제작 시간 지연 ③ 합성: 완료 <면담3> ④ 제작: 지연<면담4,5,6,7>

처리 사항

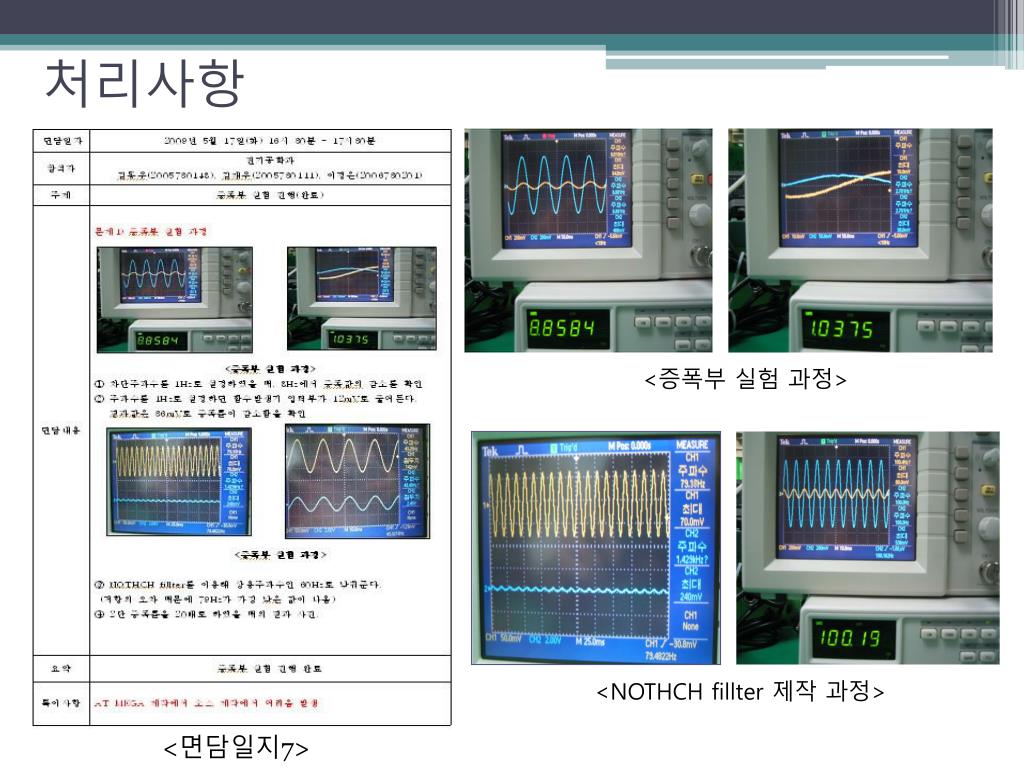

처리사항 <증폭부 제작 과정> <Low pass fillter 제작 과정> <면담일지6>

처리사항 <증폭부 실험 과정> <NOTHCH fillter 제작 과정> <면담일지7>

증폭 ③ 두 전압차 만큼 계산 ① 스위치 ② 입력부 ④ 전압플로워 부저(output) ⑤ 필터링/증폭된 전류가 A/D 에 들어감 ⑦ RS232에서 USB로 값이 나감(컴퓨터에 파형출력) ⑥ A/D 값이 RS232 로 감

제작과정 <증폭부 측정기> <A/D CONVERTER 측정기> <AT MEGA 소스 일부> <매틀랩 파형 측정 >

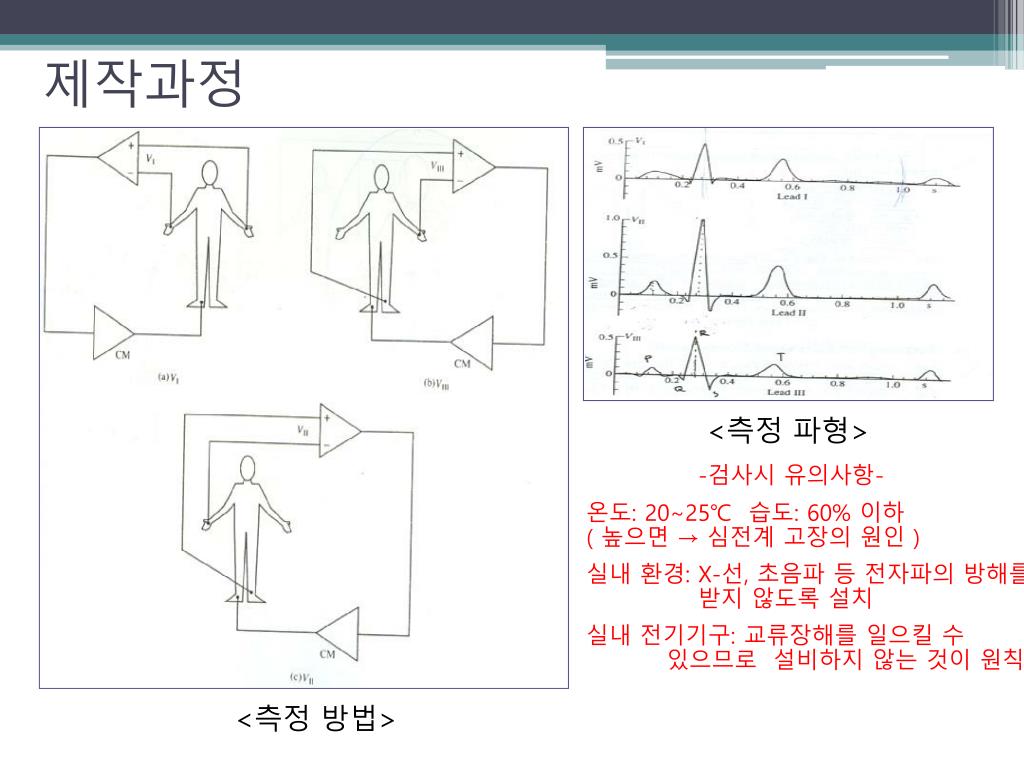

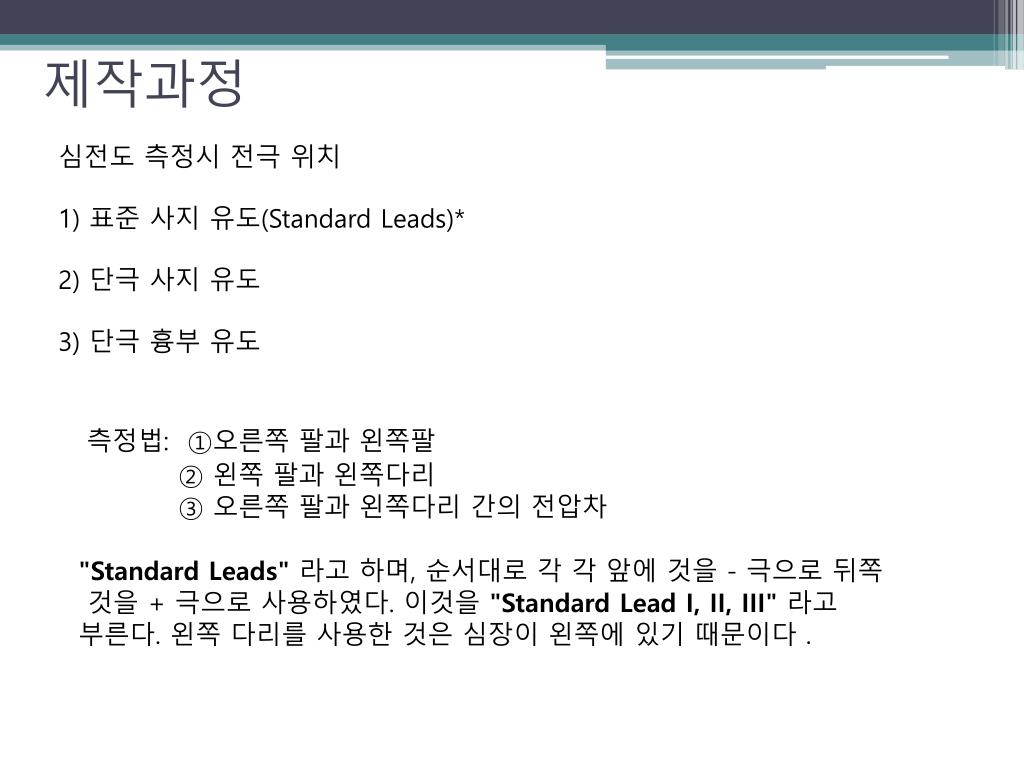

제작과정 심전도 측정시 전극 위치 1) 표준 사지 유도(Standard Leads)* 2) 단극 사지 유도 3) 단극 흉부 유도 측정법: ①오른쪽 팔과 왼쪽팔 ② 왼쪽 팔과 왼쪽다리 ③ 오른쪽 팔과 왼쪽다리 간의 전압차 "Standard Leads" 라고 하며, 순서대로 각 각 앞에 것을 - 극으로 뒤쪽 것을 + 극으로 사용하였다. 이것을 "Standard Lead I, II, III" 라고 부른다. 왼쪽 다리를 사용한 것은 심장이 왼쪽에 있기 때문이다 .

제작과정 <측정 파형> -검사시 유의사항- 온도: 20∼25℃ 습도: 60% 이하 ( 높으면 → 심전계 고장의 원인 ) 실내 환경: X-선, 초음파 등 전자파의 방해를 받지 않도록 설치 실내 전기기구: 교류장해를 일으킬 수 있으므로 설비하지 않는 것이 원칙 <측정 방법>

추진 사항

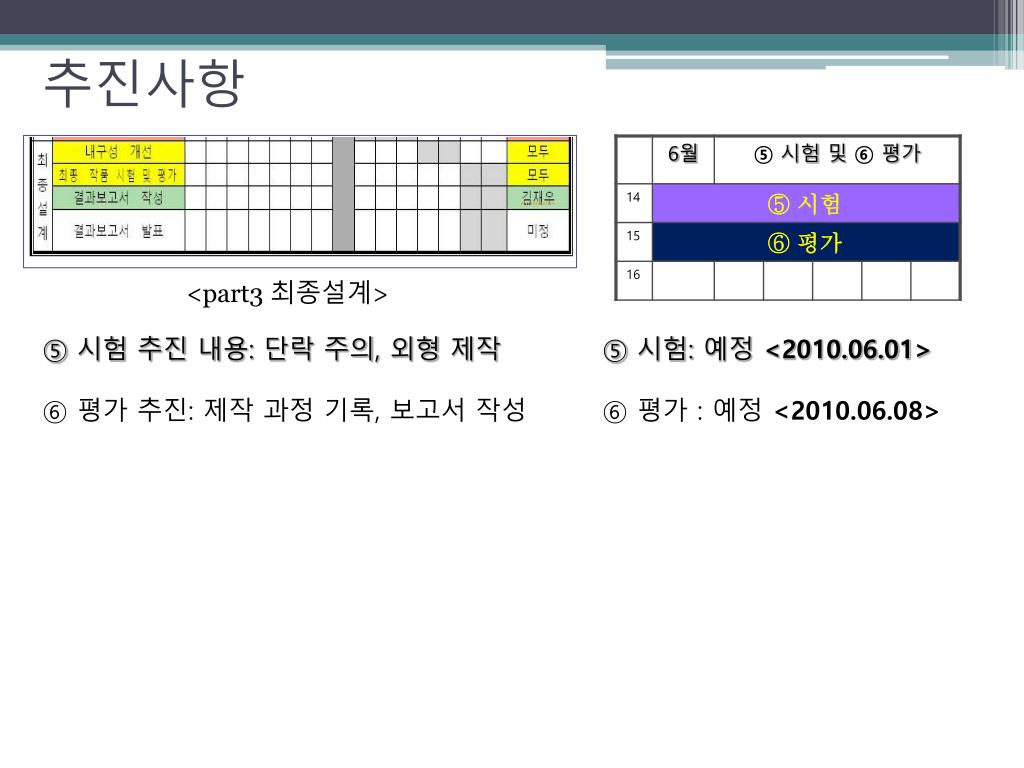

추진사항 <part3 최종설계> ⑤ 시험 추진 내용: 단락 주의, 외형 제작 ⑥ 평가 추진: 제작 과정 기록, 보고서 작성 ⑤ 시험: 예정 <2010.06.01> ⑥ 평가 : 예정 <2010.06.08>
