  1. 血细胞分析仪 魏彦刚 菏泽医学专科学校 检验教研室

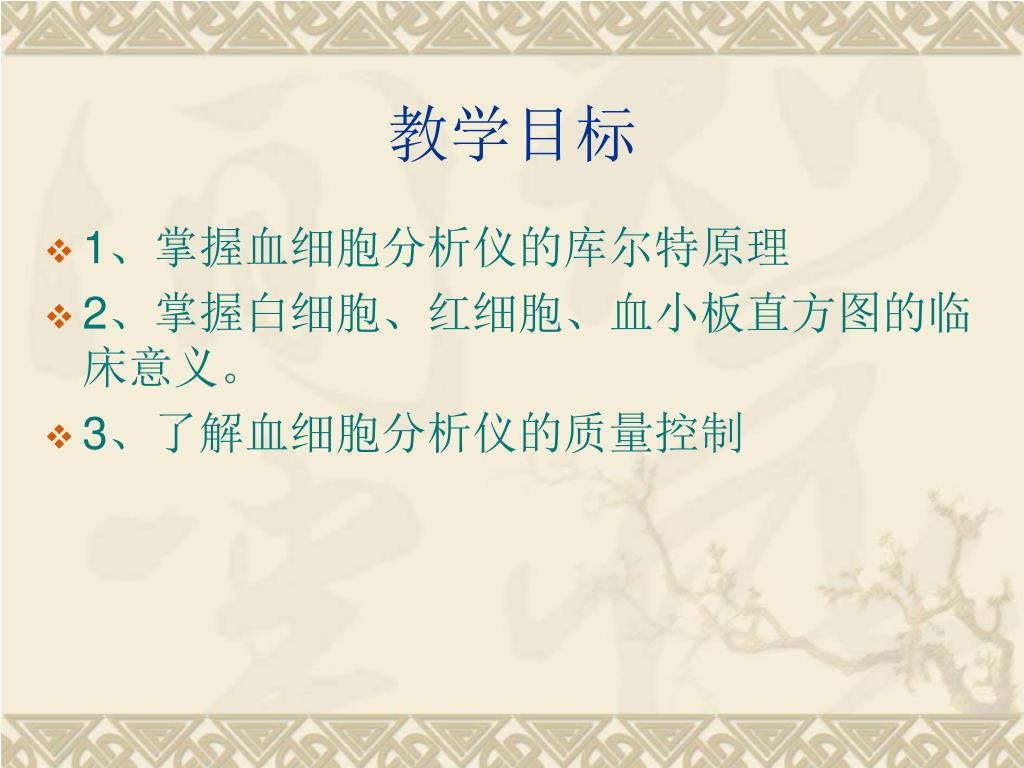

  2. 教学目标 • 1、掌握血细胞分析仪的库尔特原理 • 2、掌握白细胞、红细胞、血小板直方图的临床意义。 • 3、了解血细胞分析仪的质量控制

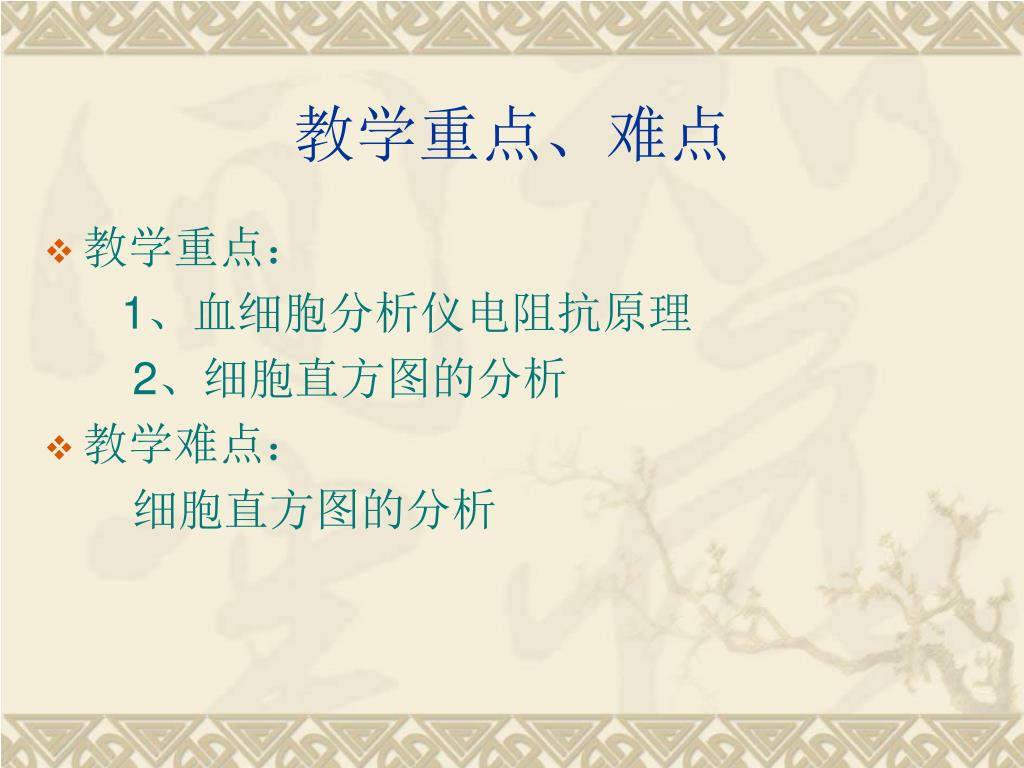

  3. 教学重点、难点 • 教学重点： 1、血细胞分析仪电阻抗原理 2、细胞直方图的分析 • 教学难点： 细胞直方图的分析

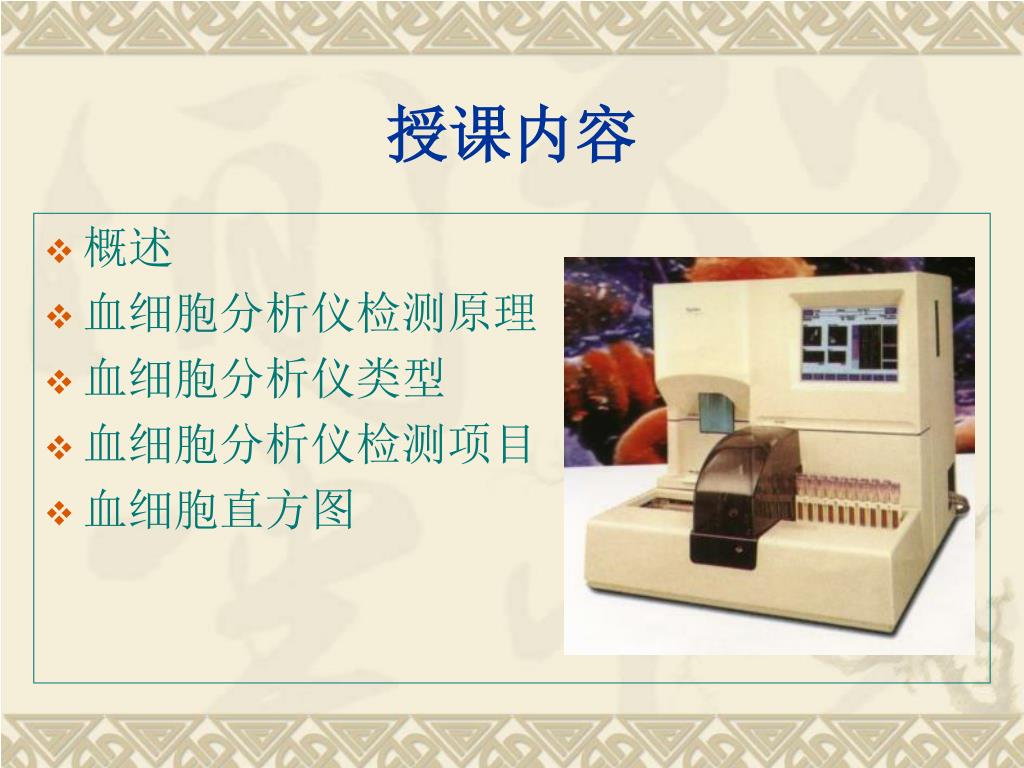

  4. 授课内容 • 概述 • 血细胞分析仪检测原理 • 血细胞分析仪类型 • 血细胞分析仪检测项目 • 血细胞直方图

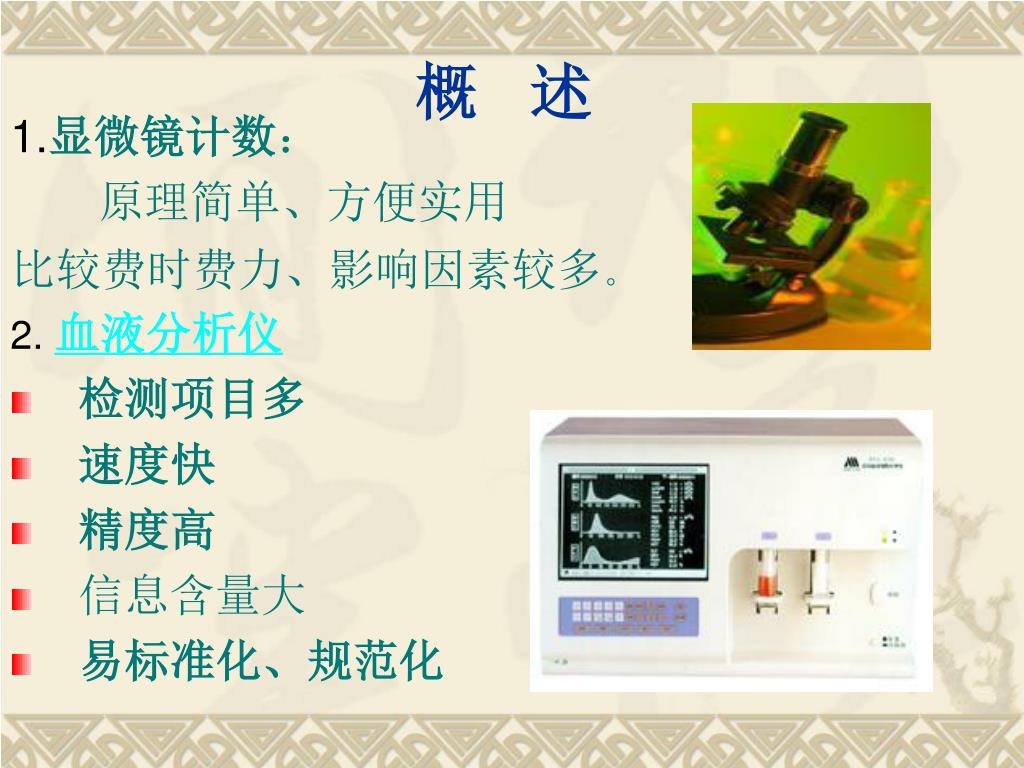

  5. 概 述 1.显微镜计数： 原理简单、方便实用 比较费时费力、影响因素较多。 2.血液分析仪 • 检测项目多 • 速度快 • 精度高 • 信息含量大 • 易标准化、规范化

  6. 血液分析仪发明者库尔特先生 • 35岁的美国人库尔特发明了粒子计数技术； • 50年代初期，血细胞计数仪开始应用于临床。 • 科技为人类健康服务，热心社会公益事业。 库尔特先生1913-1998

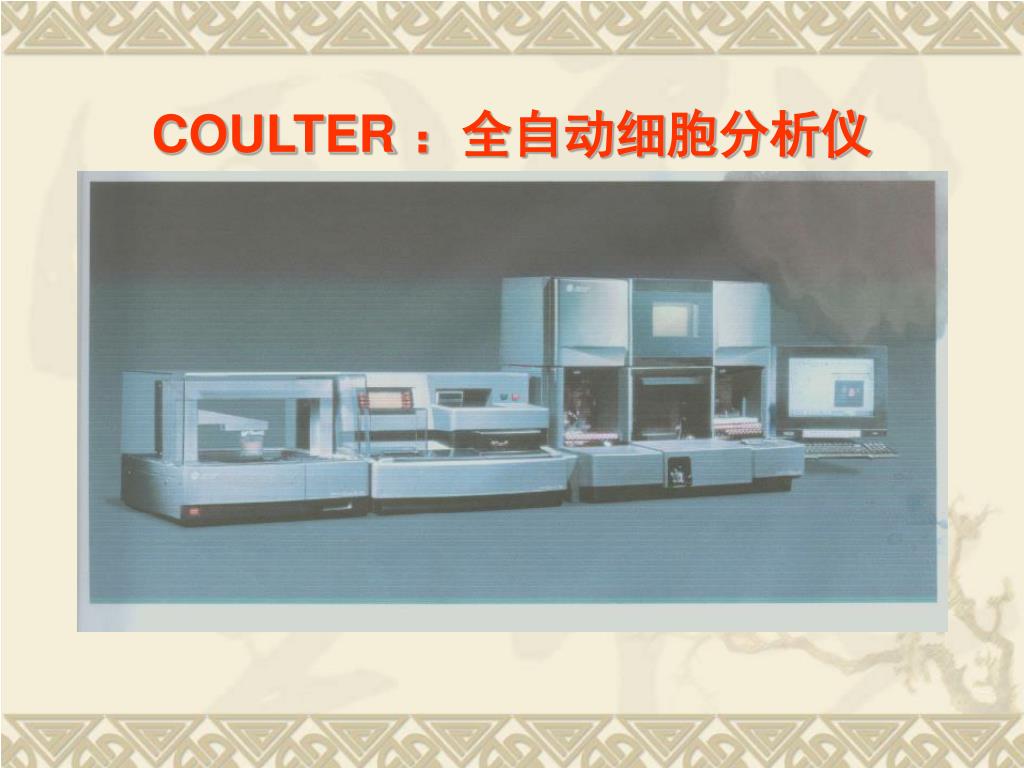

  7. COULTER ：全自动细胞分析仪

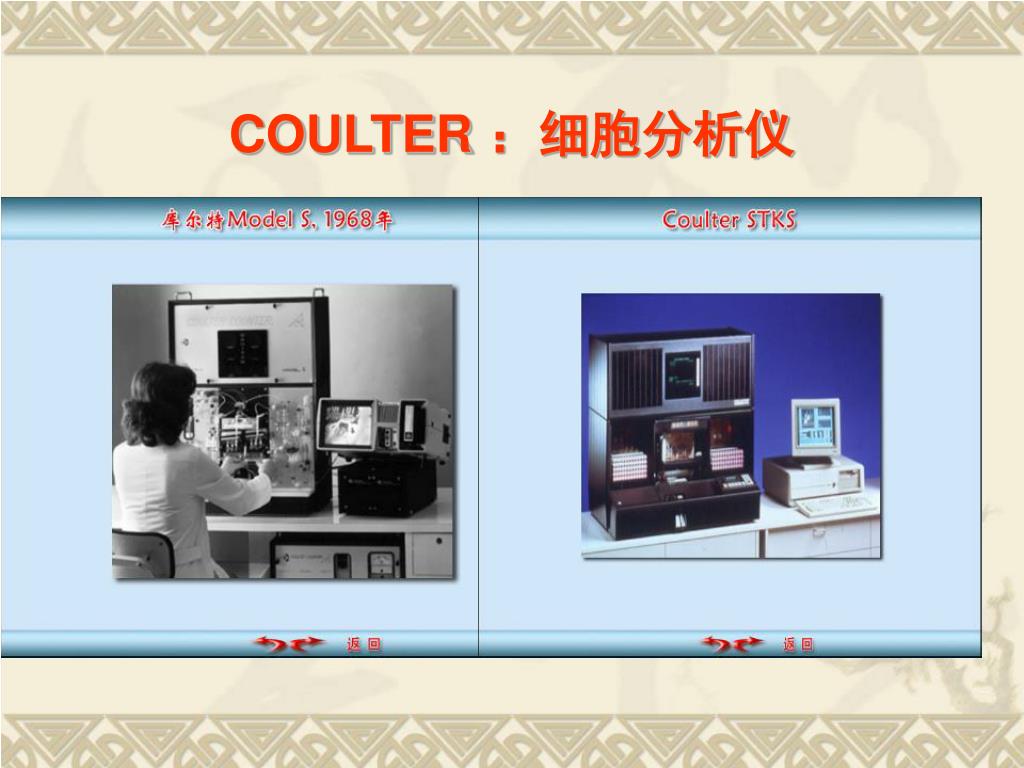

  8. COULTER ：细胞分析仪

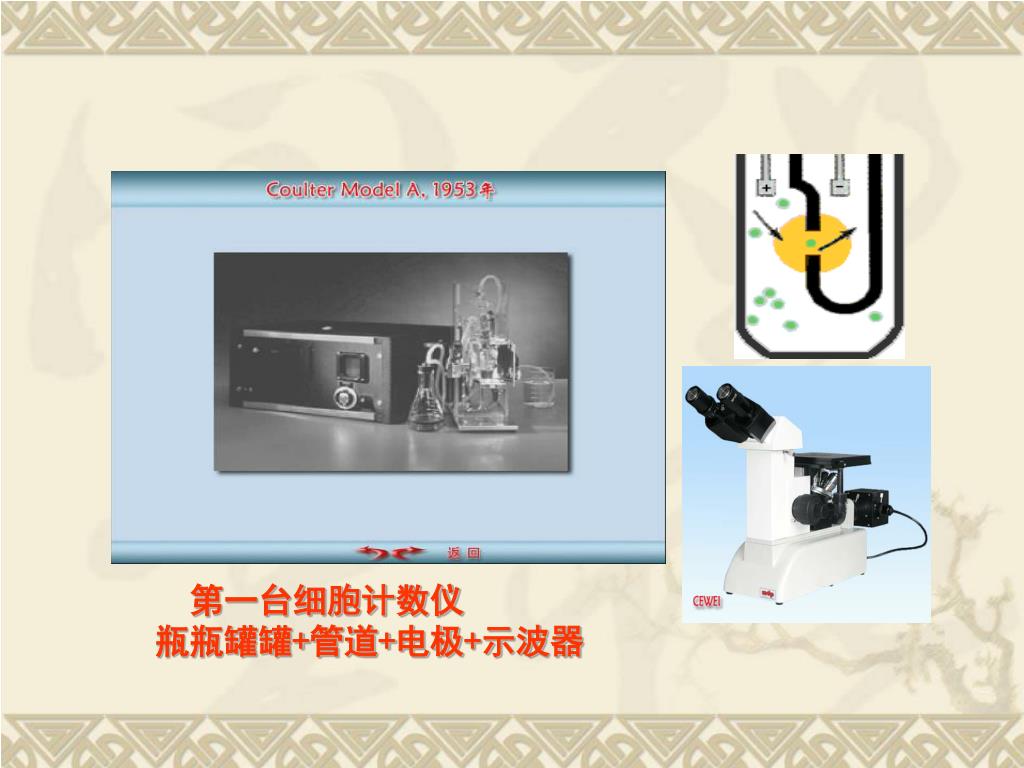

  9. 第一台细胞计数仪 瓶瓶罐罐+管道+电极+示波器

  10. 库尔特（美国通用电气公司员工）在上海工作时所拍照库尔特（美国通用电气公司员工）在上海工作时所拍照

  11. 库尔特与李俊的差别:社会价值观的差别 • 日照香炉生紫烟， 疑似熊猫在烧香。 • 06年毒王“熊猫烧 香” 电脑病毒。 • 病毒原始制作者25 岁的网络天才李俊。 正确社会价值观:敬业、爱心、责任感

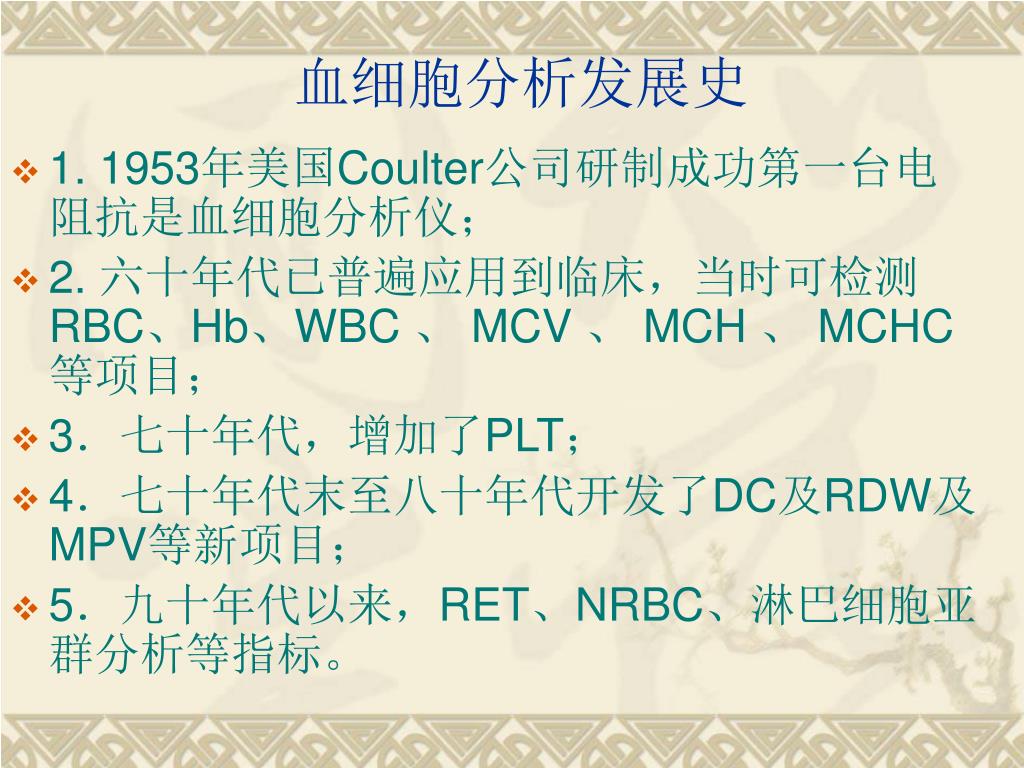

  12. 血细胞分析发展史 • 1. 1953年美国Coulter公司研制成功第一台电阻抗是血细胞分析仪； • 2. 六十年代已普遍应用到临床，当时可检测RBC、Hb、WBC 、 MCV 、 MCH 、 MCHC等项目； • 3．七十年代，增加了PLT； • 4．七十年代末至八十年代开发了DC及RDW及MPV等新项目； • 5．九十年代以来，RET、NRBC、淋巴细胞亚群分析等指标。

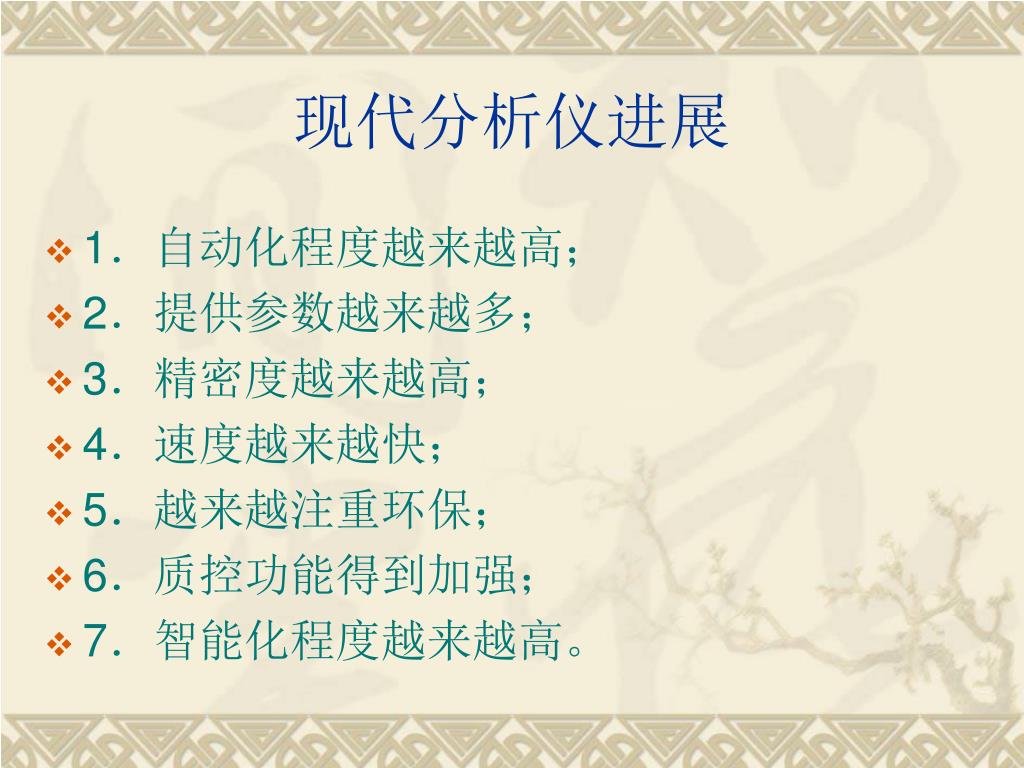

  13. 现代分析仪进展 • 1．自动化程度越来越高； • 2．提供参数越来越多； • 3．精密度越来越高； • 4．速度越来越快； • 5．越来越注重环保； • 6．质控功能得到加强； • 7．智能化程度越来越高。

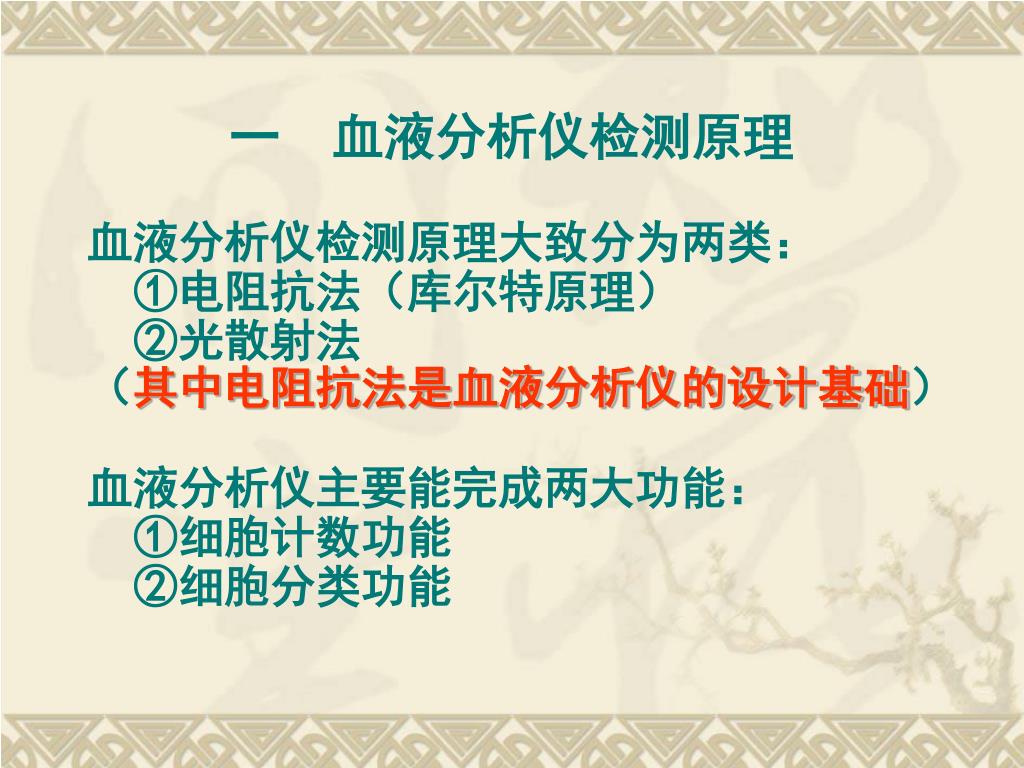

  14. 一 血液分析仪检测原理 血液分析仪检测原理大致分为两类： ①电阻抗法（库尔特原理） ②光散射法 （其中电阻抗法是血液分析仪的设计基础） 血液分析仪主要能完成两大功能： ①细胞计数功能 ②细胞分类功能

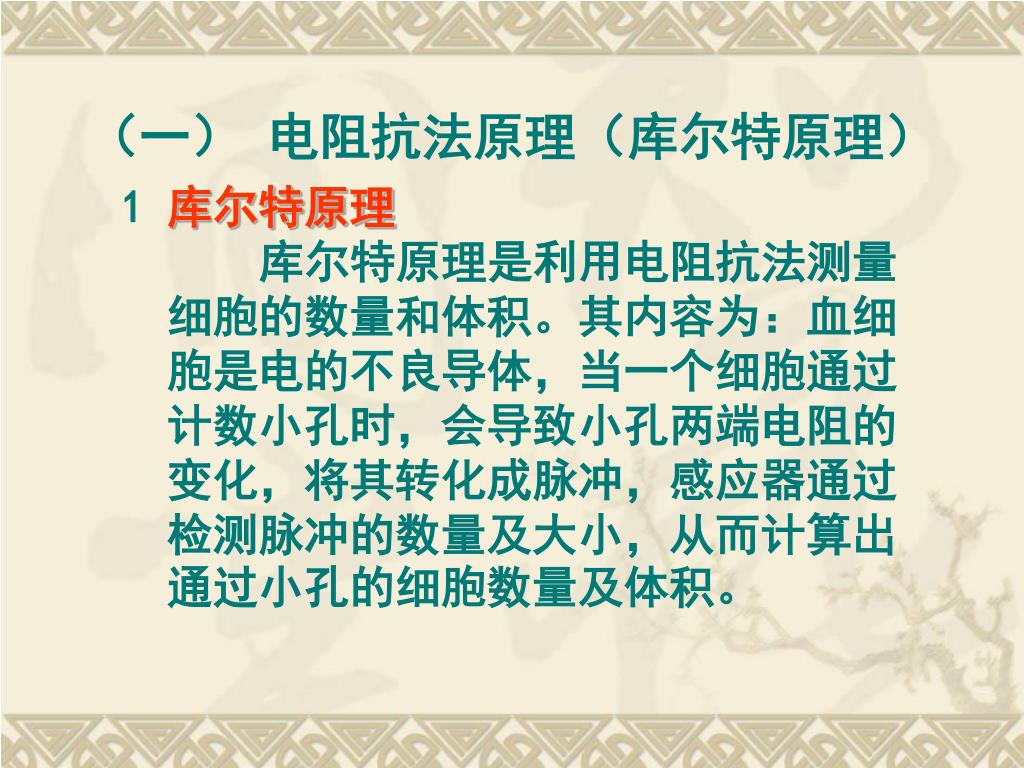

  15. （一） 电阻抗法原理（库尔特原理） 1 库尔特原理 库尔特原理是利用电阻抗法测量 细胞的数量和体积。其内容为：血细 胞是电的不良导体，当一个细胞通过 计数小孔时，会导致小孔两端电阻的 变化，将其转化成脉冲，感应器通过 检测脉冲的数量及大小，从而计算出 通过小孔的细胞数量及体积。

  16. 2 库尔特原理图 细胞计数池中，小孔内外两个电极和稀释液构成一个电流回路，在负压作用下，细胞通过小孔，电极能感应到一个瞬间的电阻变化，并将其转换成脉冲，脉冲的数量代表细胞数量，脉冲大小反映细胞体积大小。 脉冲检测器

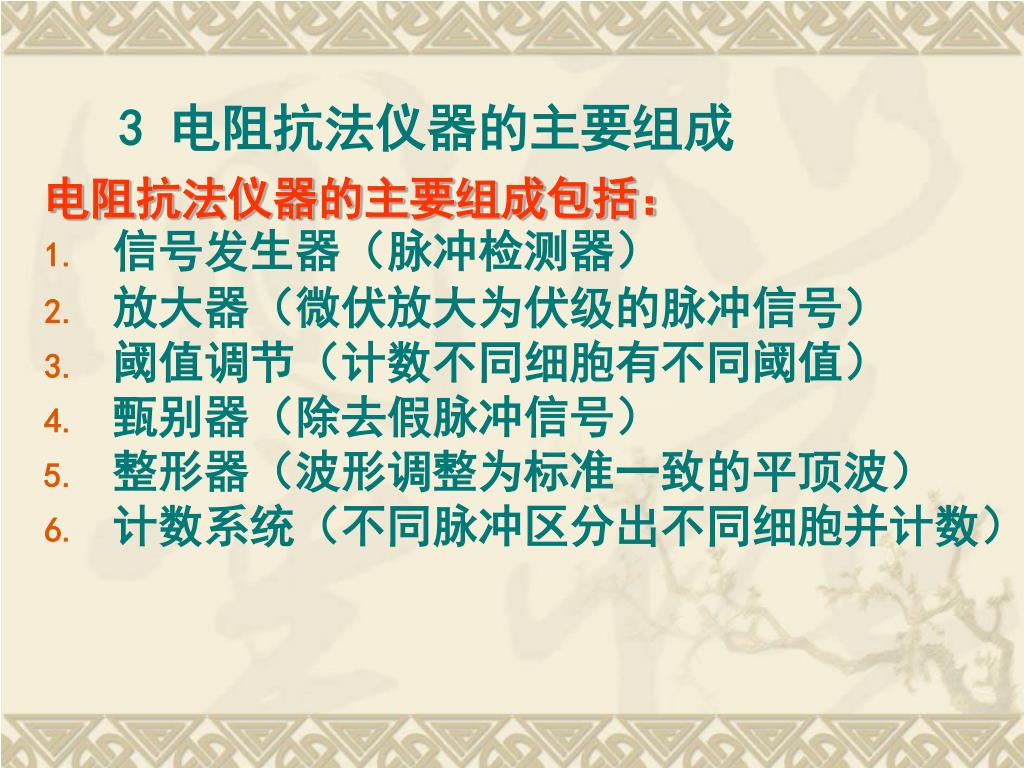

  17. 3 电阻抗法仪器的主要组成 电阻抗法仪器的主要组成包括： • 信号发生器（脉冲检测器） • 放大器（微伏放大为伏级的脉冲信号） • 阈值调节（计数不同细胞有不同阈值） • 甄别器（除去假脉冲信号） • 整形器（波形调整为标准一致的平顶波） • 计数系统（不同脉冲区分出不同细胞并计数）

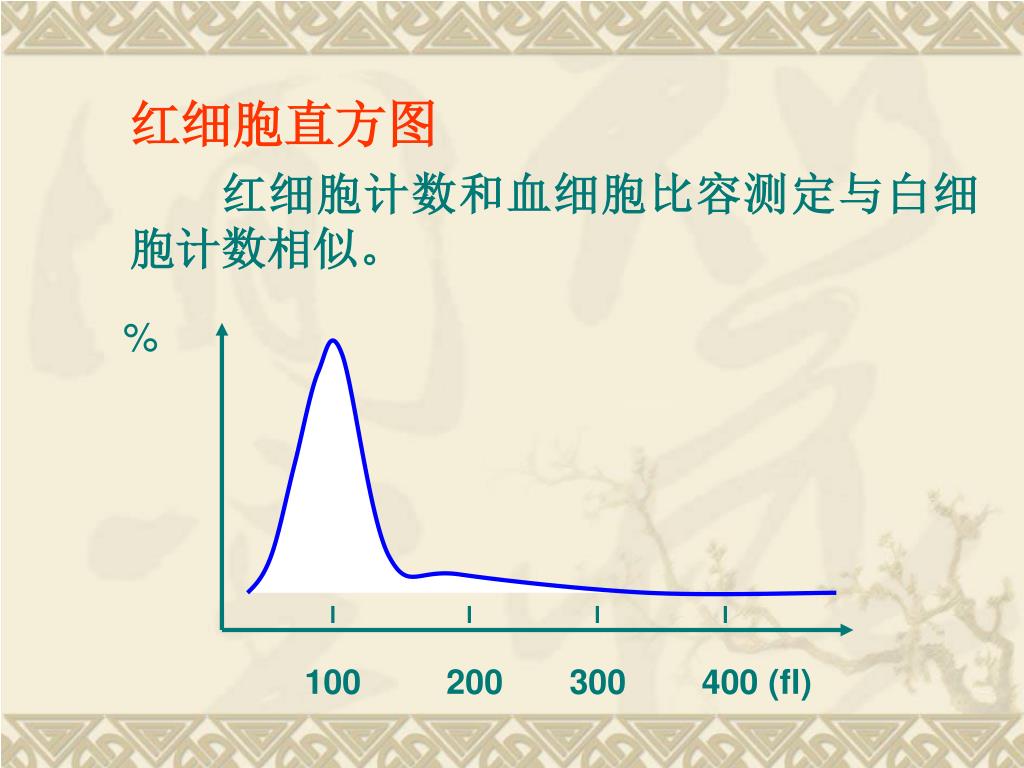

  18. 100 200 300 400 (fl) 红细胞直方图 红细胞计数和血细胞比容测定与白细胞计数相似。 %

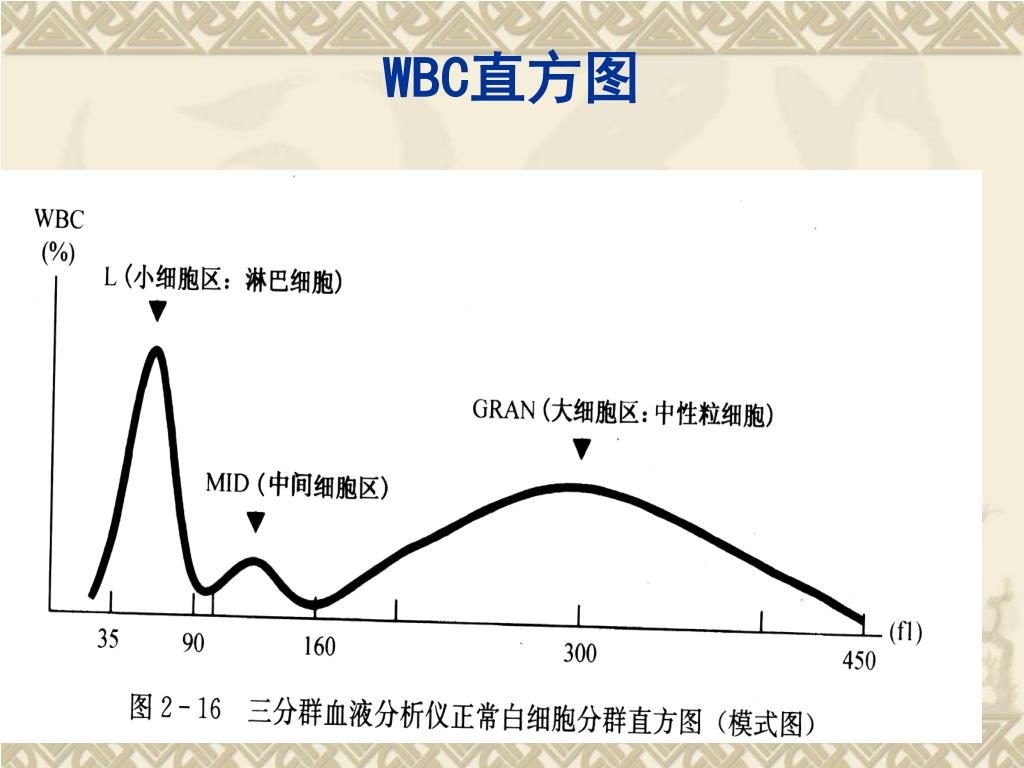

  19. WBC直方图

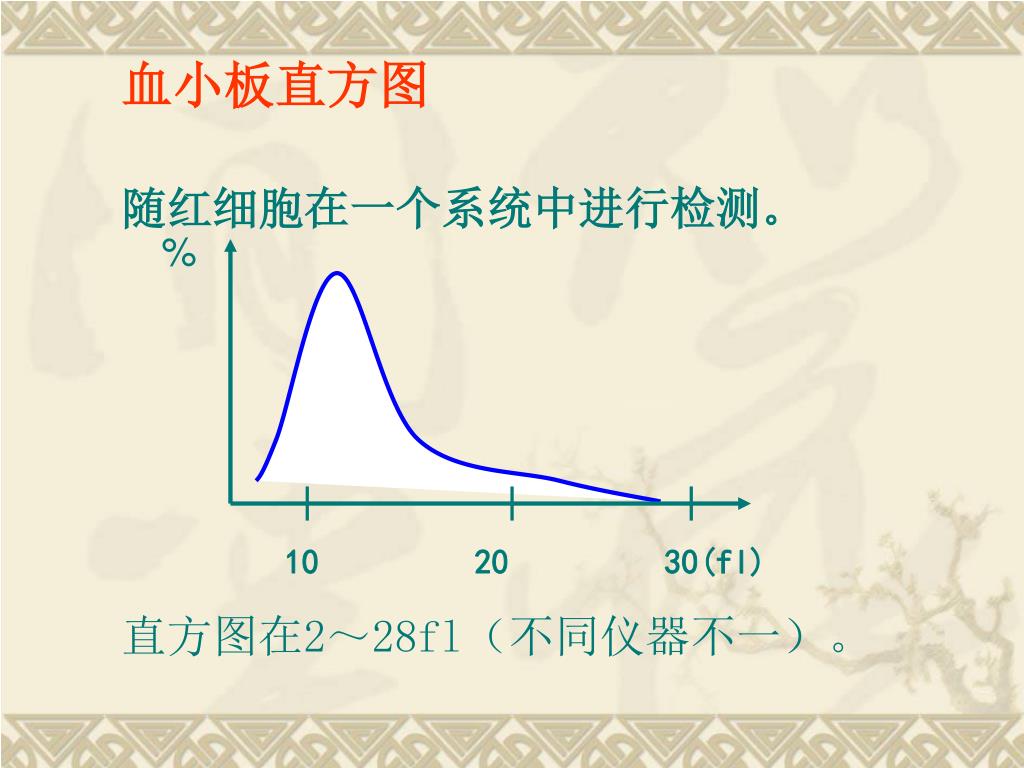

  20. 血小板直方图 随红细胞在一个系统中进行检测。 直方图在2～28fl（不同仪器不一）。 % 10 20 30(fl)

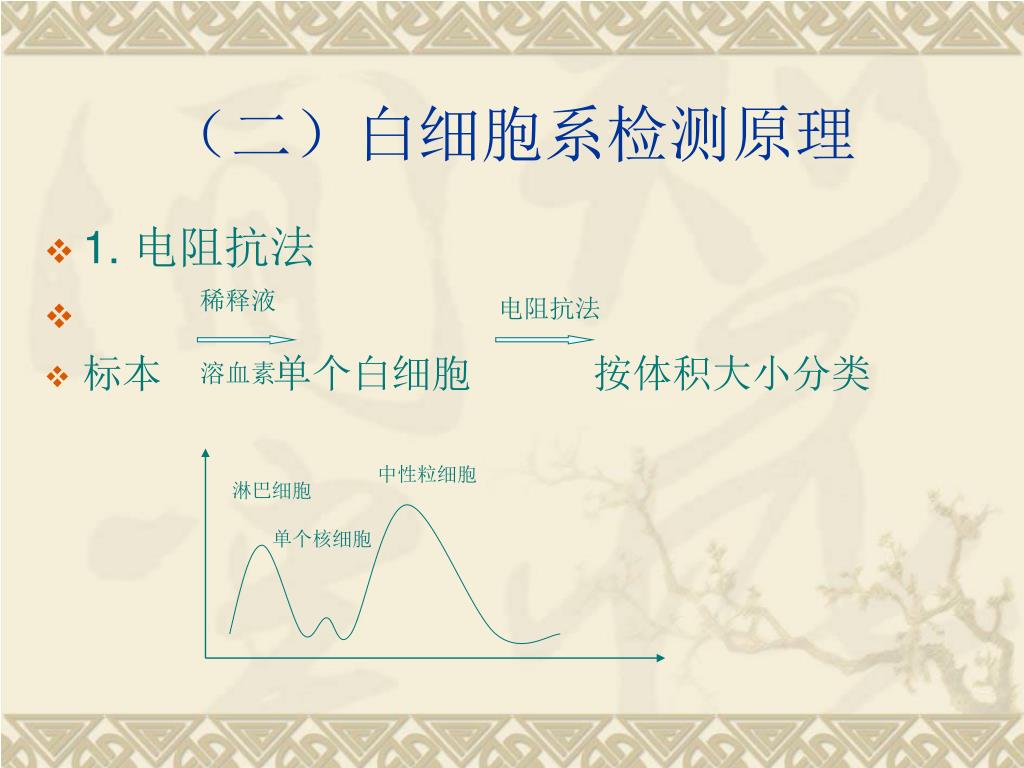

  21. （二）白细胞系检测原理 • 1. 电阻抗法 • 标本 单个白细胞 按体积大小分类 稀释液 电阻抗法 溶血素 中性粒细胞 淋巴细胞 单个核细胞

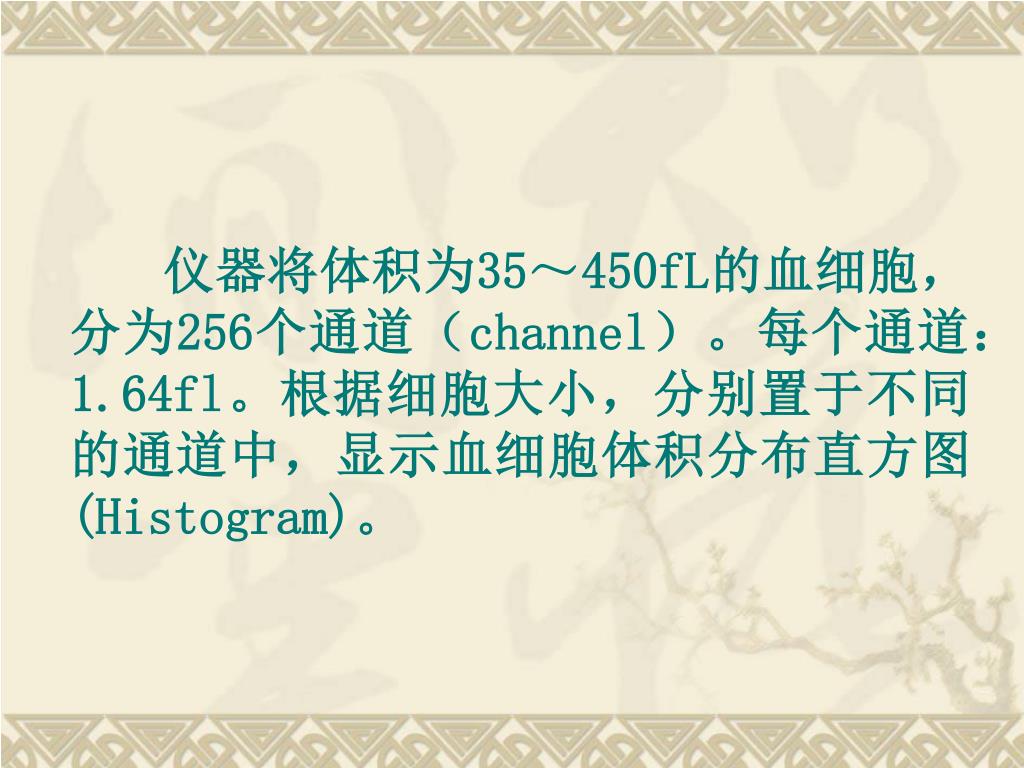

  22. 仪器将体积为35～450fL的血细胞，分为256个通道（channel）。每个通道：1.64fl。根据细胞大小，分别置于不同的通道中，显示血细胞体积分布直方图(Histogram)。

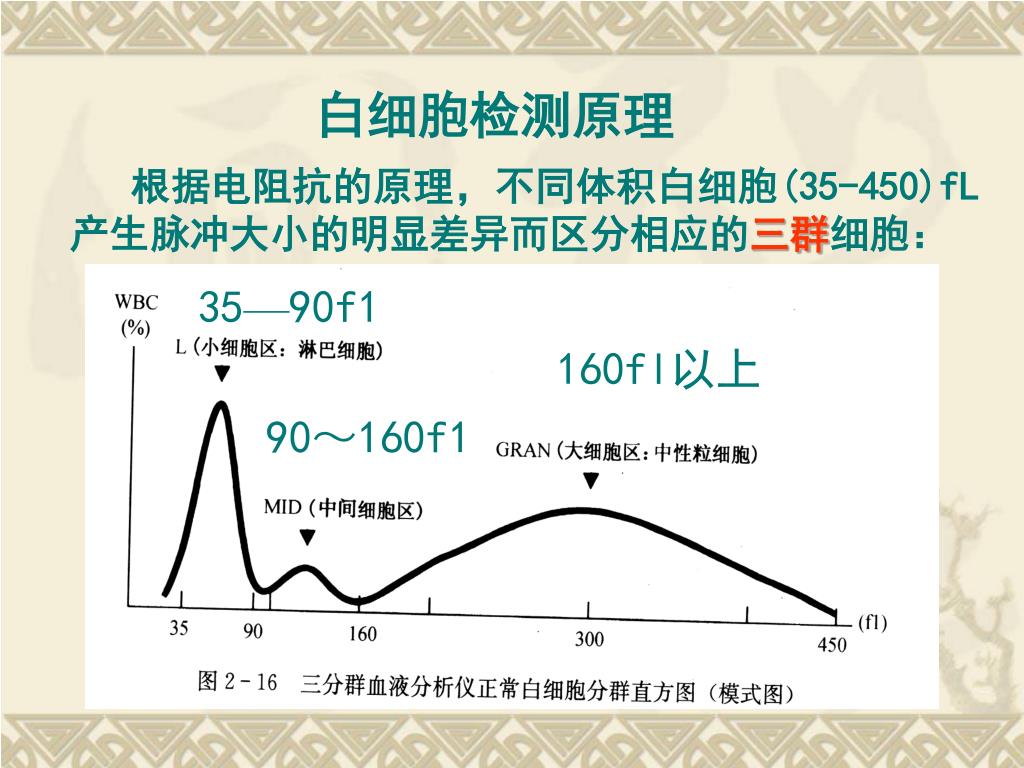

  23. 白细胞检测原理 根据电阻抗的原理，不同体积白细胞(35-450)fL产生脉冲大小的明显差异而区分相应的三群细胞： 35—90f1 160fl以上 90～160f1

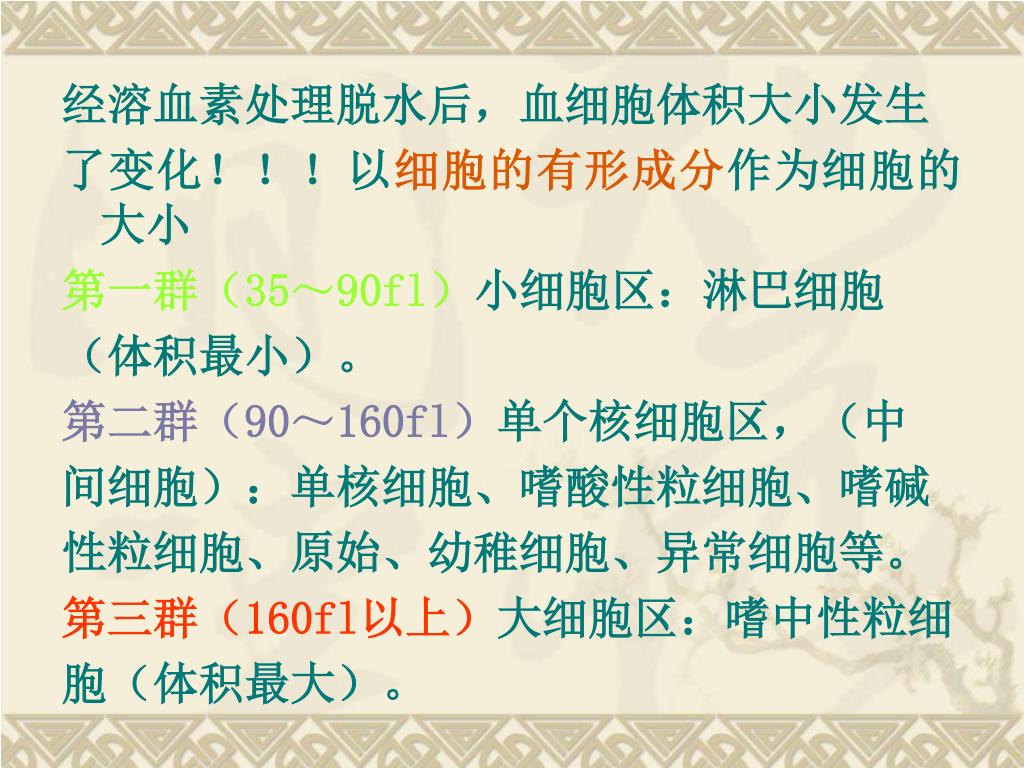

  24. 经溶血素处理脱水后，血细胞体积大小发生 了变化！！！以细胞的有形成分作为细胞的大小 第一群（35～90fl）小细胞区：淋巴细胞 （体积最小）。 第二群（90～160fl）单个核细胞区，（中 间细胞）：单核细胞、嗜酸性粒细胞、嗜碱 性粒细胞、原始、幼稚细胞、异常细胞等。 第三群（160fl以上）大细胞区：嗜中性粒细 胞（体积最大）。

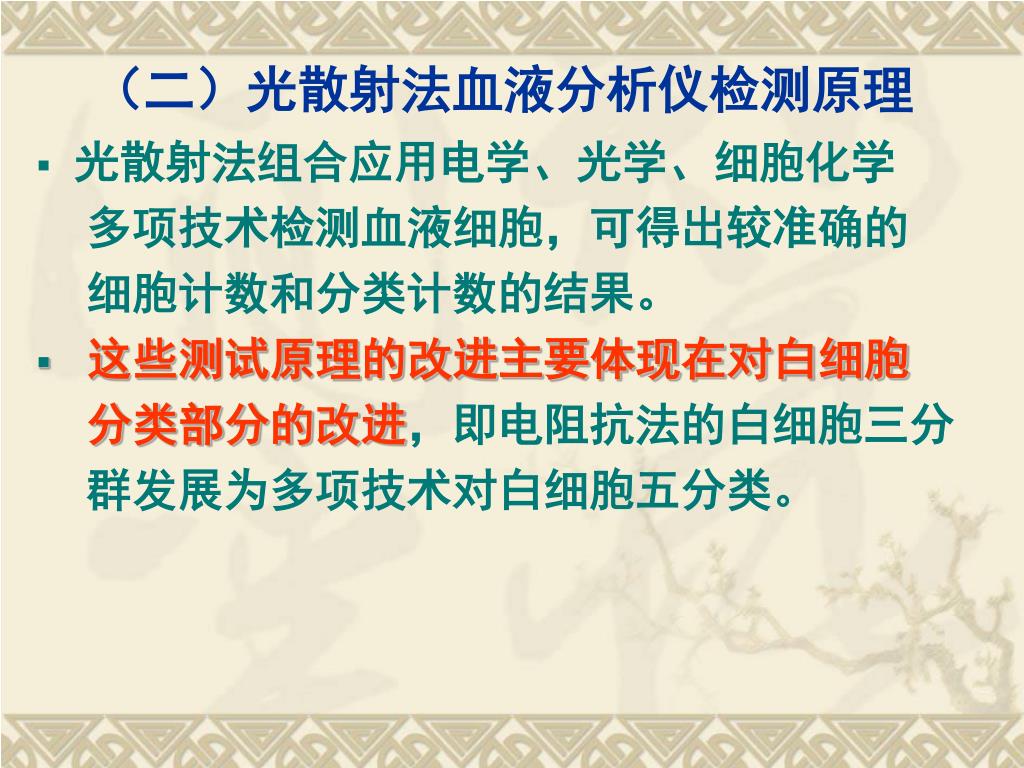

  25. （二）光散射法血液分析仪检测原理 • 光散射法组合应用电学、光学、细胞化学 多项技术检测血液细胞，可得出较准确的 细胞计数和分类计数的结果。 • 这些测试原理的改进主要体现在对白细胞 分类部分的改进，即电阻抗法的白细胞三分 群发展为多项技术对白细胞五分类。

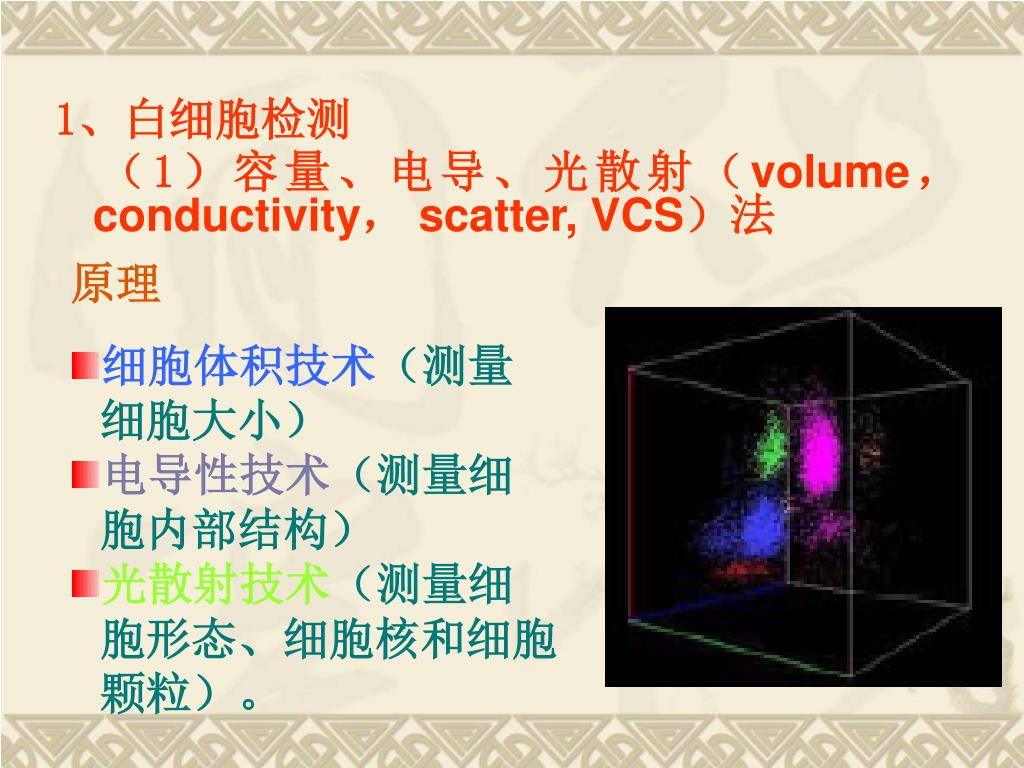

  26. 1、白细胞检测 （1）容量、电导、光散射（volume，conductivity， scatter, VCS）法 • 原理 • 细胞体积技术（测量细胞大小） • 电导性技术（测量细胞内部结构） • 光散射技术（测量细胞形态、细胞核和细胞颗粒）。

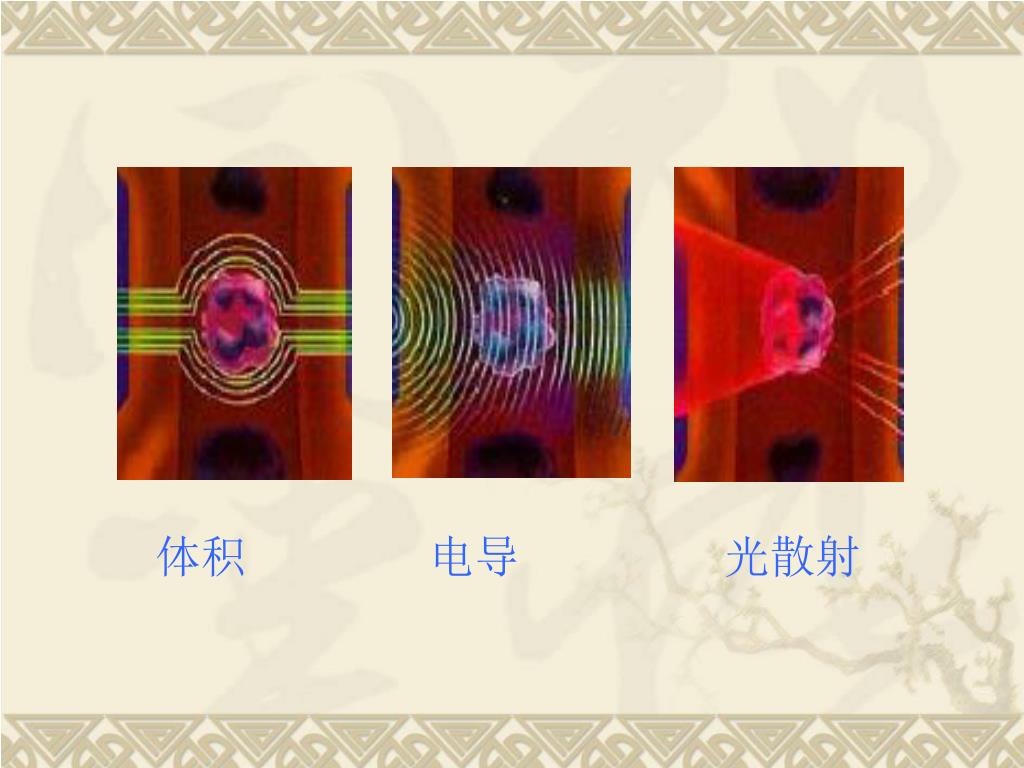

  27. 体积 电导 光散射

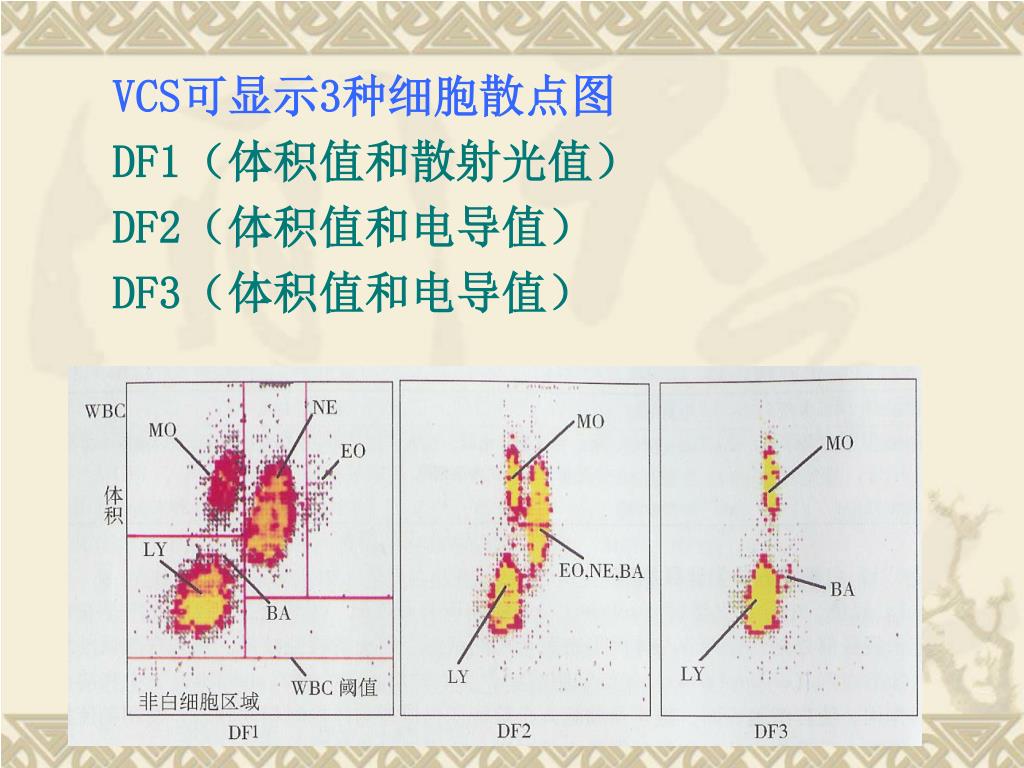

  28. VCS可显示3种细胞散点图 DF1（体积值和散射光值） DF2（体积值和电导值） DF3（体积值和电导值）

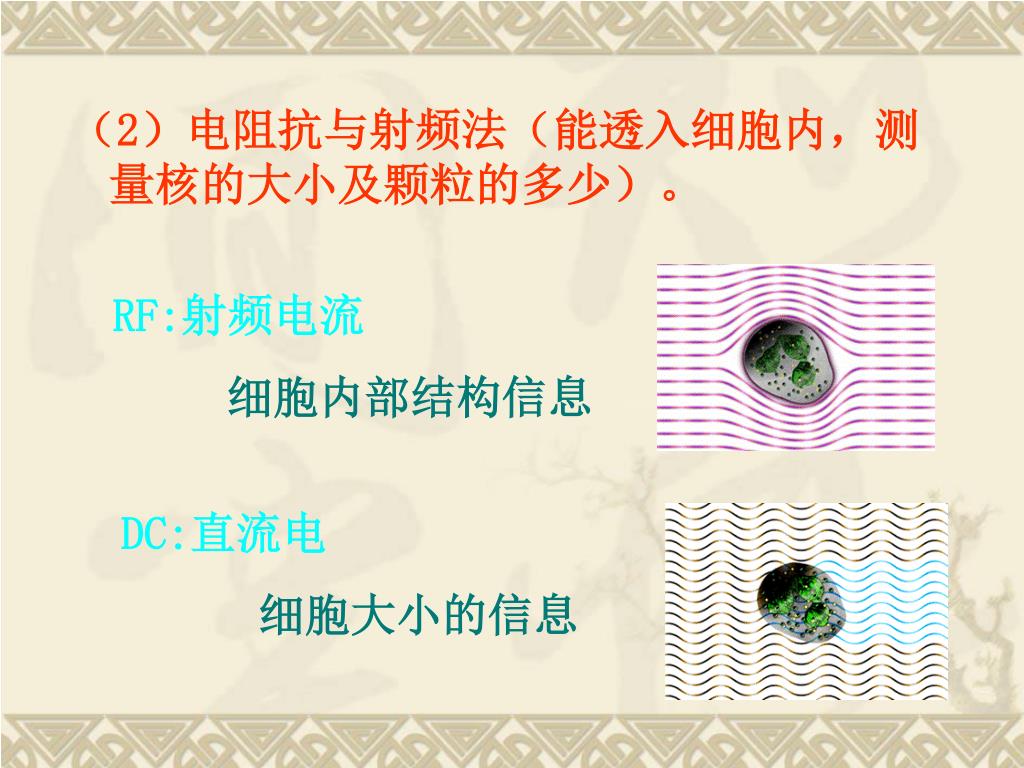

  29. （2）电阻抗与射频法（能透入细胞内，测量核的大小及颗粒的多少）。（2）电阻抗与射频法（能透入细胞内，测量核的大小及颗粒的多少）。 RF:射频电流 细胞内部结构信息 DC:直流电 细胞大小的信息

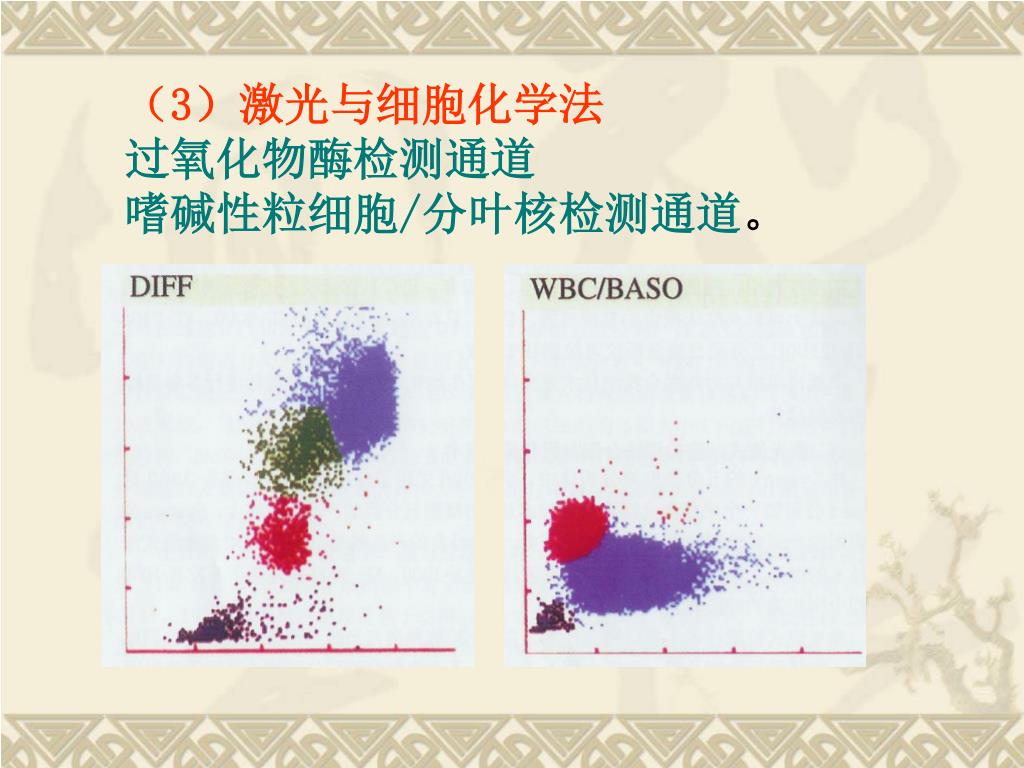

  30. （3）激光与细胞化学法 过氧化物酶检测通道 嗜碱性粒细胞/分叶核检测通道。

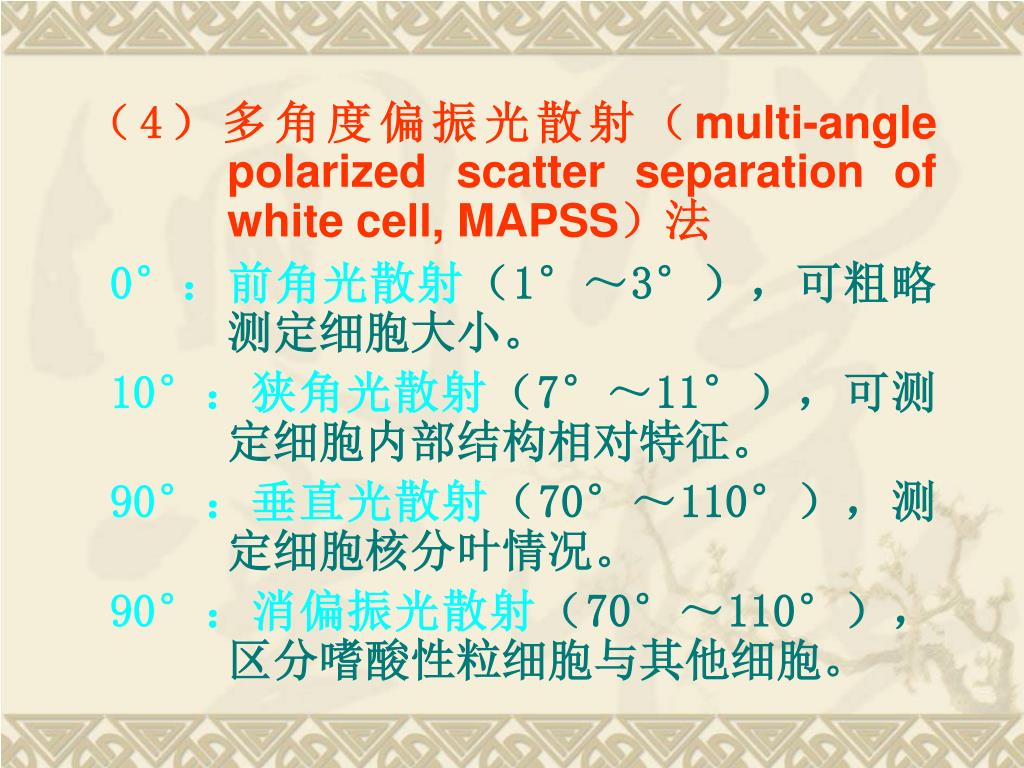

  31. （4）多角度偏振光散射（multi-angle polarized scatter separation of white cell, MAPSS）法 0°：前角光散射（1°～3°），可粗略测定细胞大小。 10°：狭角光散射（7°～11°），可测定细胞内部结构相对特征。 90°：垂直光散射（70°～110°），测定细胞核分叶情况。 90°：消偏振光散射（70°～110°），区分嗜酸性粒细胞与其他细胞。

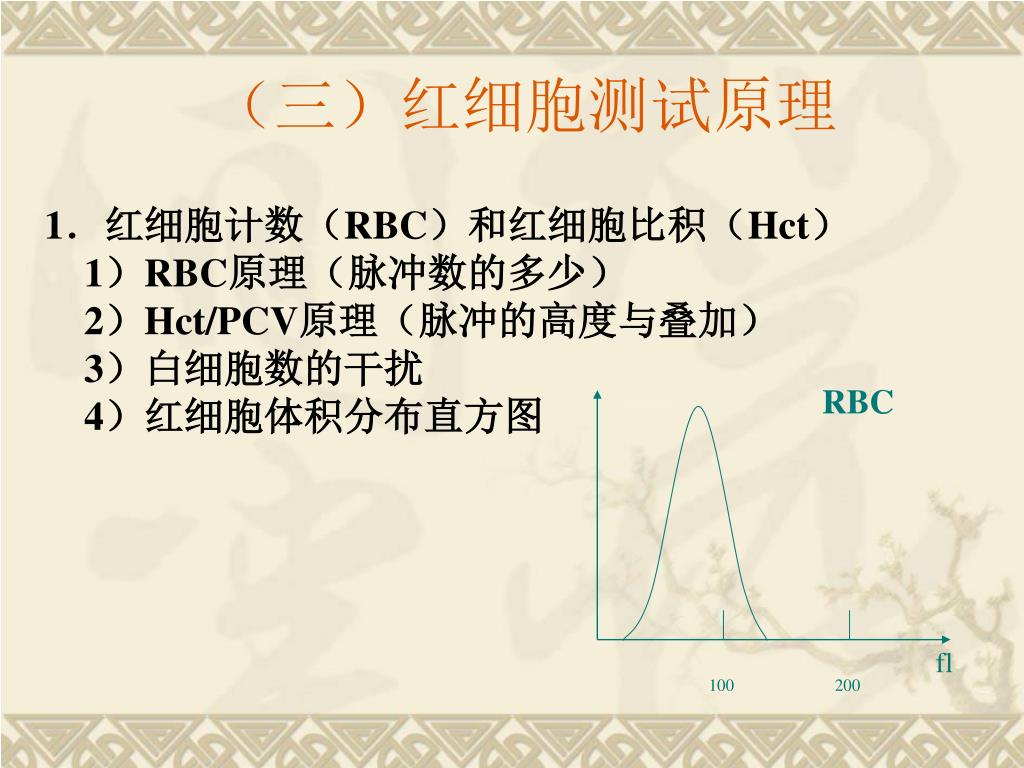

  32. RBC fl 100 200 （三）红细胞测试原理 1．红细胞计数（RBC）和红细胞比积（Hct） 1）RBC原理（脉冲数的多少） 2）Hct/PCV原理（脉冲的高度与叠加） 3）白细胞数的干扰 4）红细胞体积分布直方图

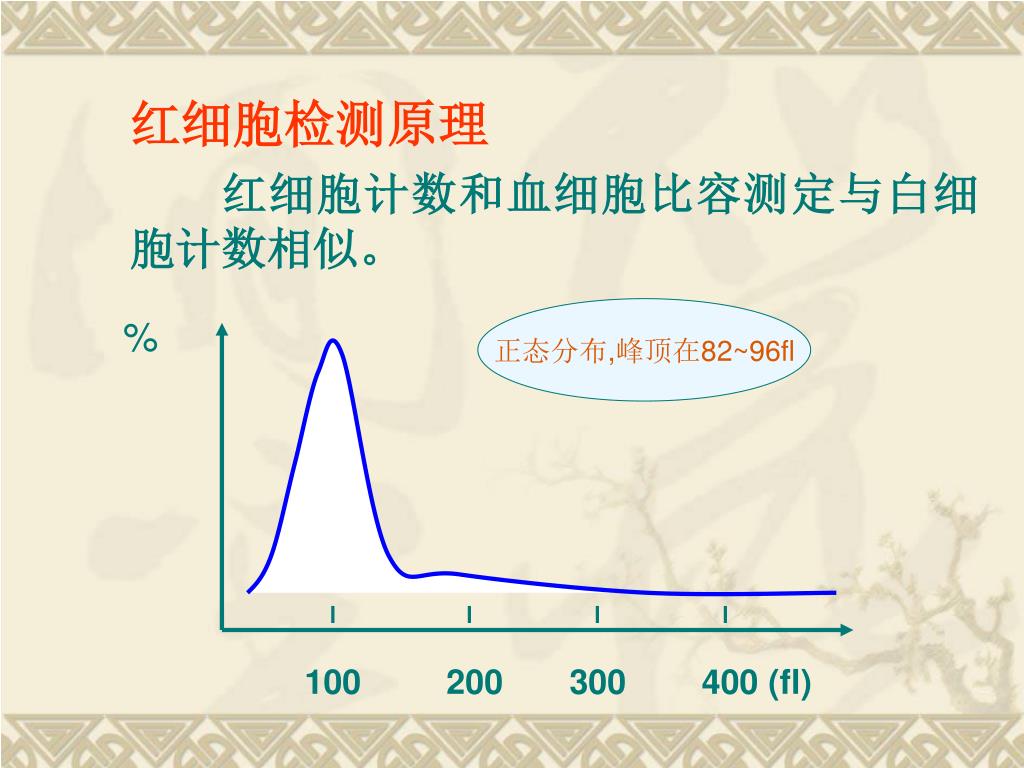

  33. 100 200 300 400 (fl) 红细胞检测原理 红细胞计数和血细胞比容测定与白细胞计数相似。 正态分布,峰顶在82~96fl %

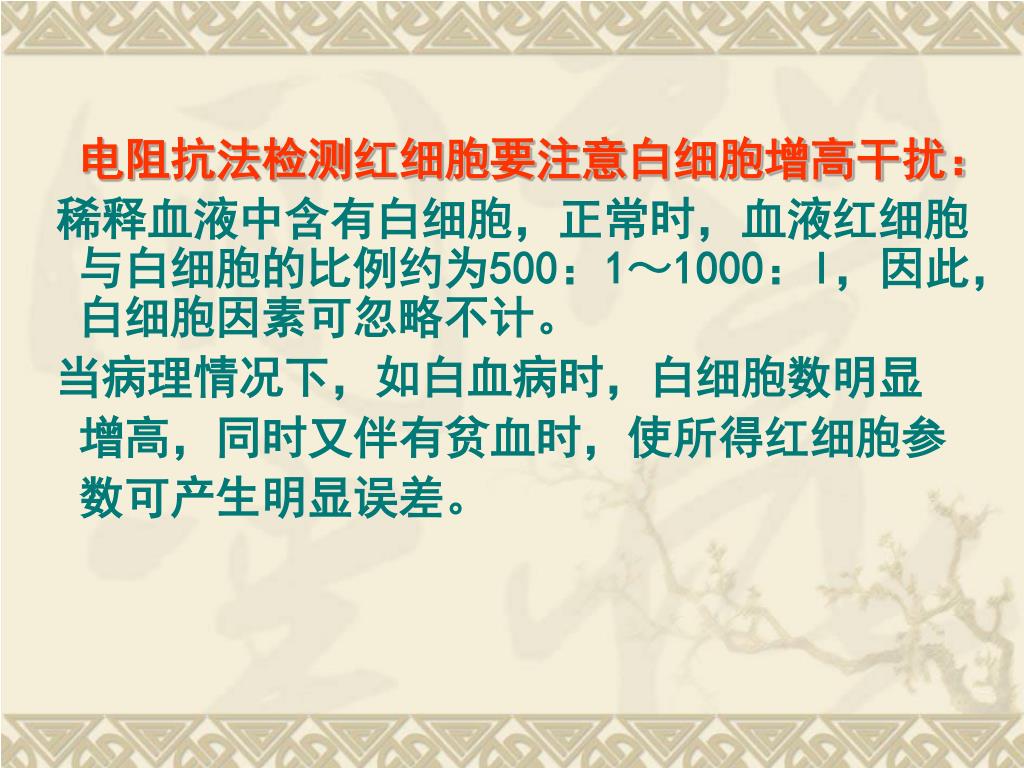

  34. 电阻抗法检测红细胞要注意白细胞增高干扰： 稀释血液中含有白细胞，正常时，血液红细胞与白细胞的比例约为500：1～1000：l，因此，白细胞因素可忽略不计。 当病理情况下，如白血病时，白细胞数明显 增高，同时又伴有贫血时，使所得红细胞参 数可产生明显误差。

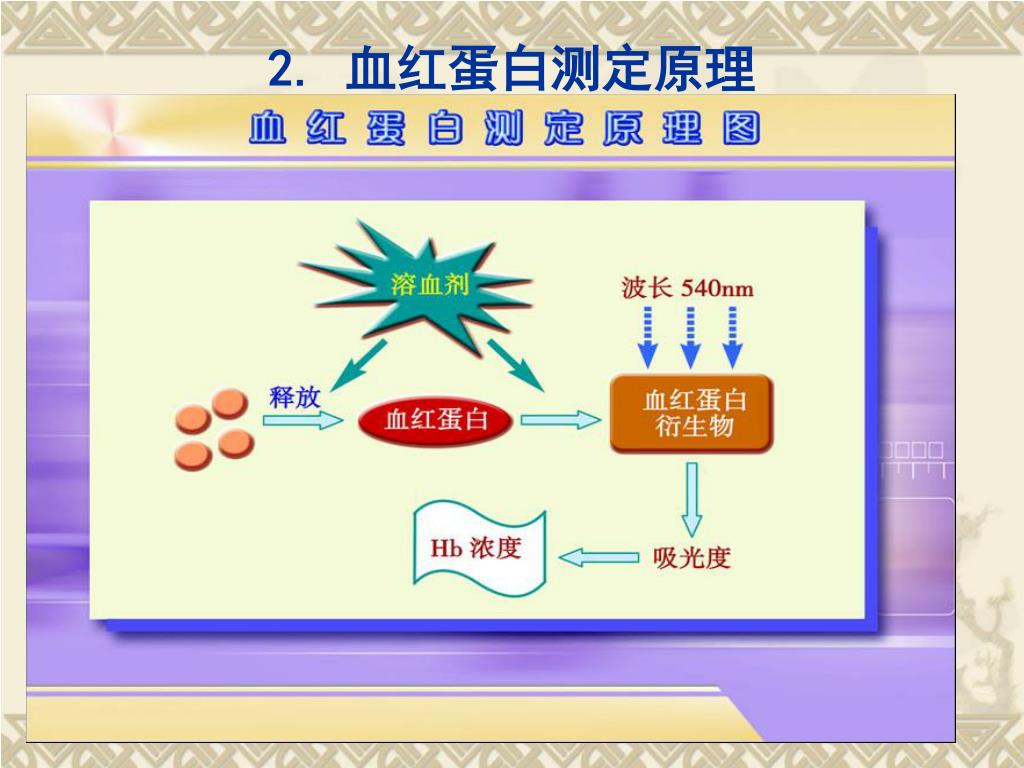

  35. 2. 血红蛋白测定原理

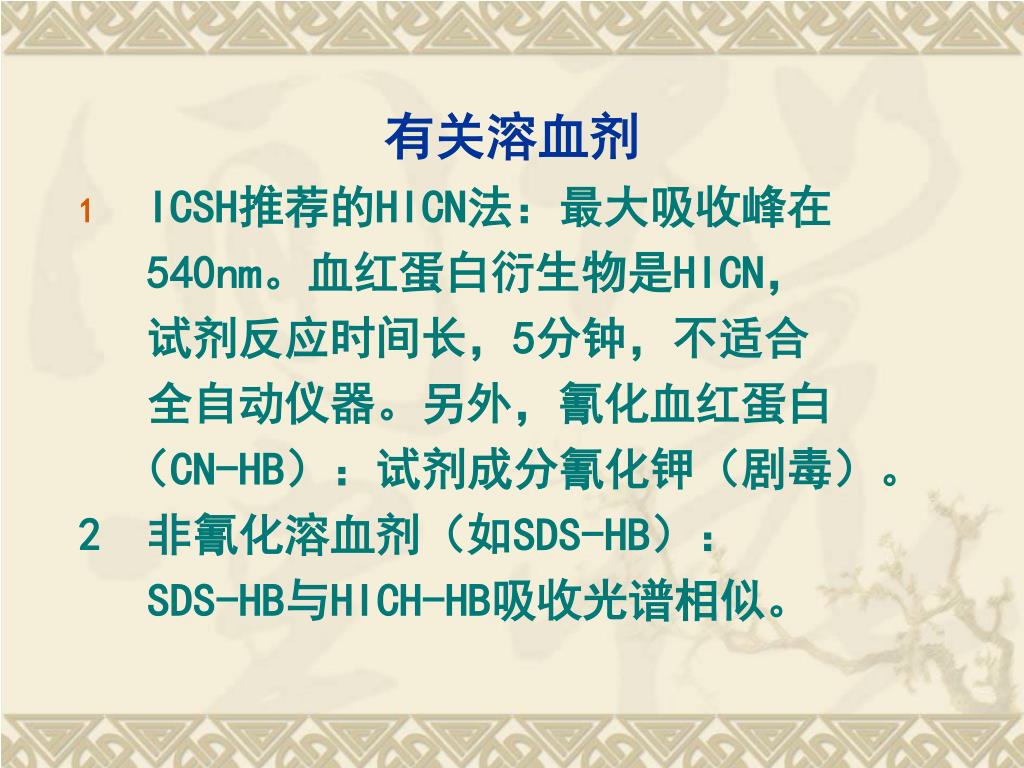

  36. 有关溶血剂 • ICSH推荐的HICN法：最大吸收峰在 540nm。血红蛋白衍生物是HICN， 试剂反应时间长，5分钟，不适合 全自动仪器。另外，氰化血红蛋白 （CN-HB）：试剂成分氰化钾（剧毒）。 2 非氰化溶血剂（如SDS-HB）： SDS-HB与HICH-HB吸收光谱相似。

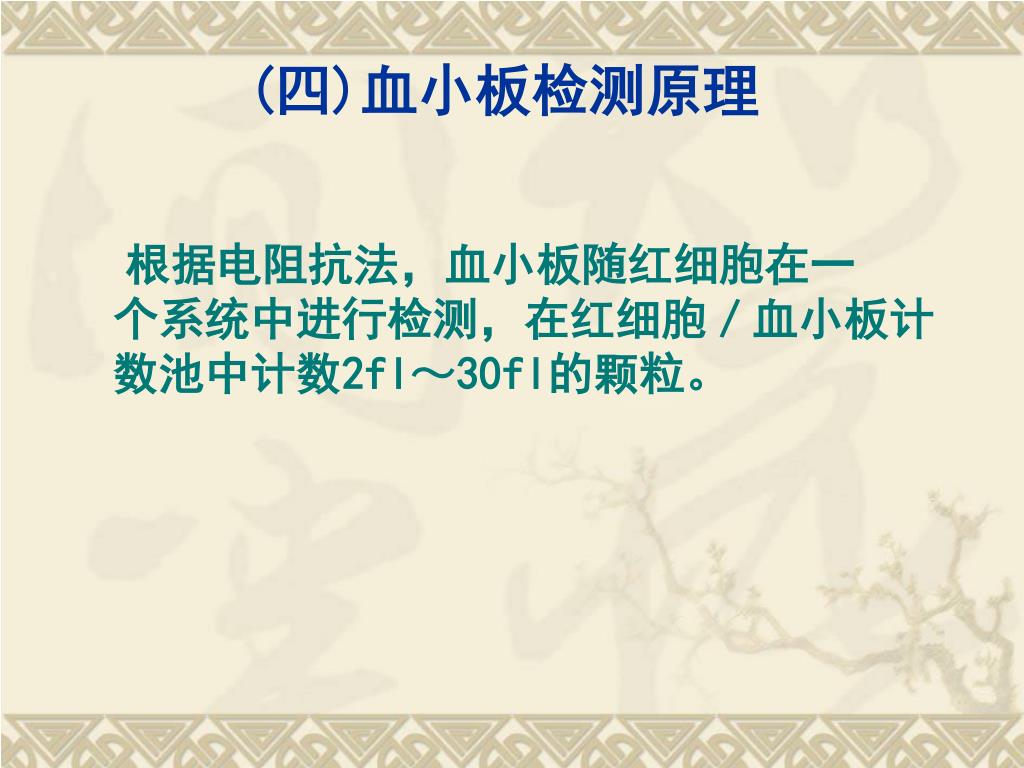

  37. (四)血小板检测原理 根据电阻抗法，血小板随红细胞在一 个系统中进行检测，在红细胞／血小板计 数池中计数2fl～30fl的颗粒。

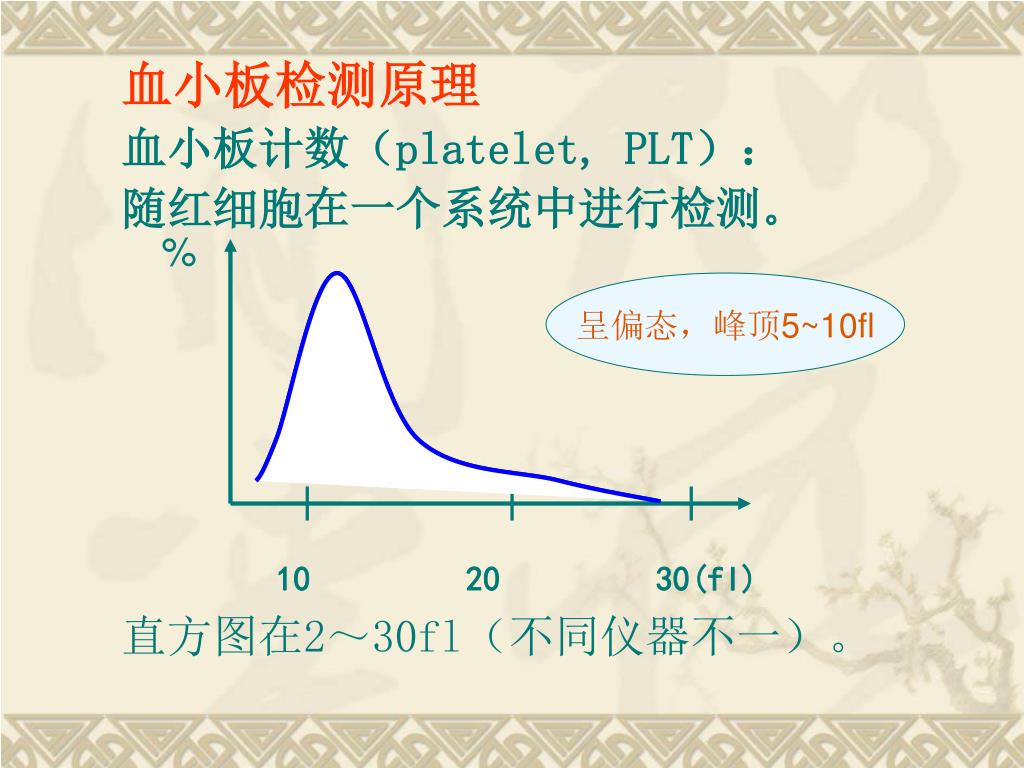

  38. 血小板检测原理 血小板计数（platelet, PLT）： 随红细胞在一个系统中进行检测。 直方图在2～30fl（不同仪器不一）。 % 呈偏态，峰顶5~10fl 10 20 30(fl)

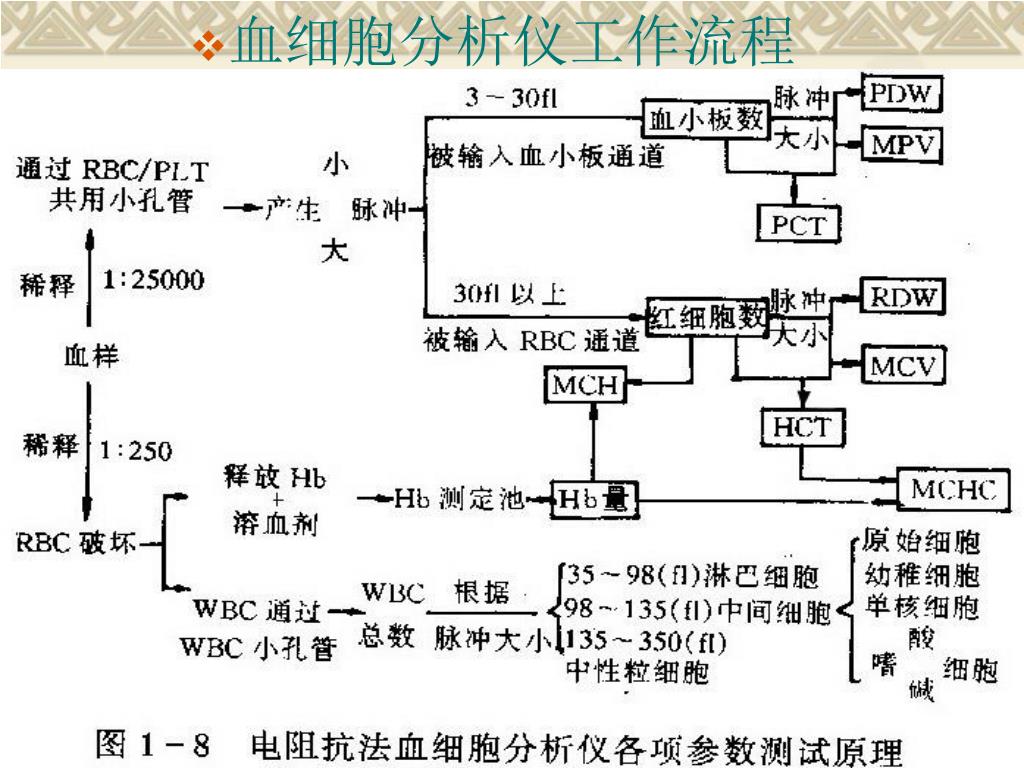

  39. 血细胞分析仪工作流程

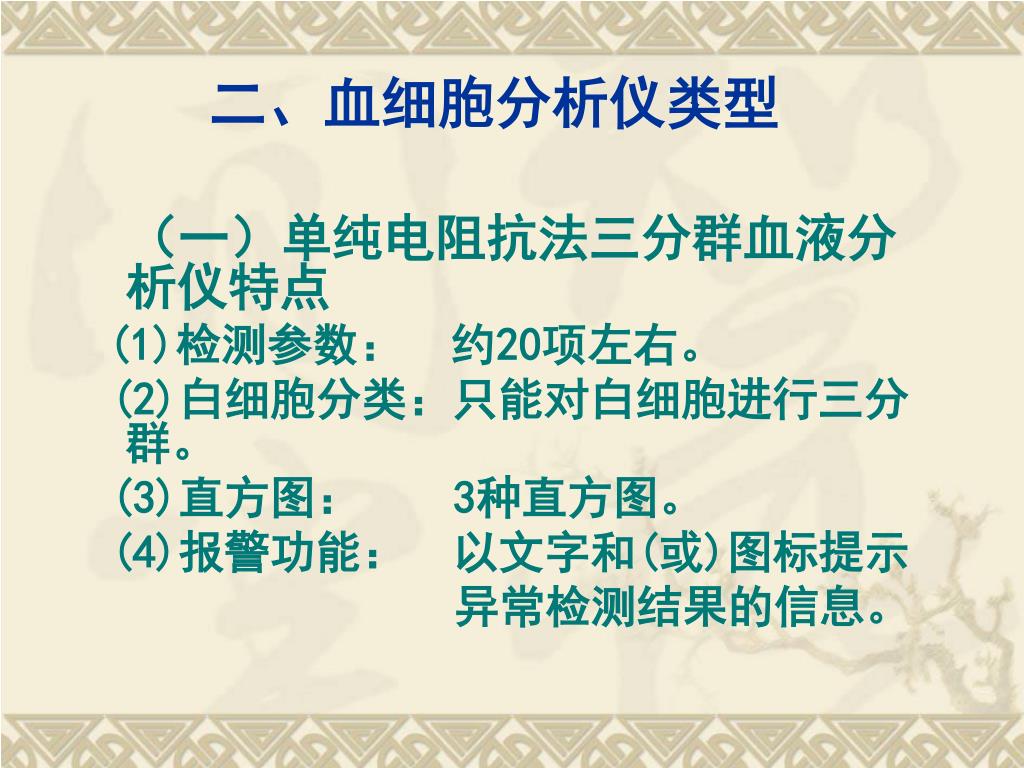

  40. 二、血细胞分析仪类型 （一）单纯电阻抗法三分群血液分析仪特点 (1)检测参数： 约20项左右。 (2)白细胞分类：只能对白细胞进行三分群。 (3)直方图： 3种直方图。 (4)报警功能： 以文字和(或)图标提示 异常检测结果的信息。

  41. 血液细胞分析仪

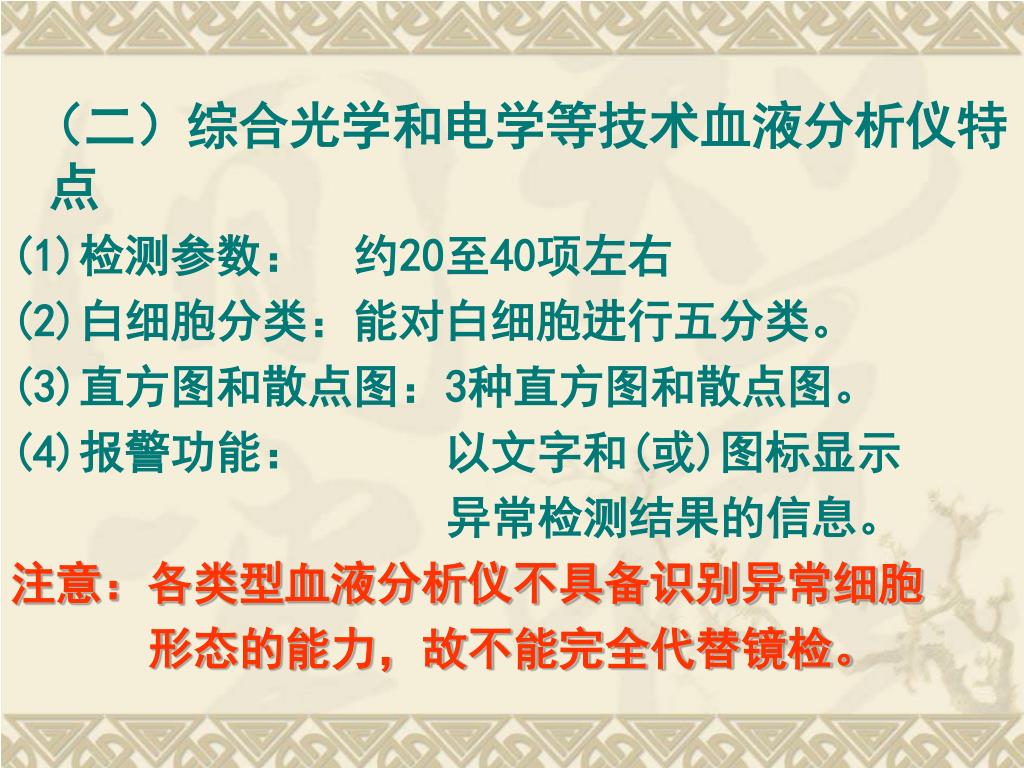

  42. （二）综合光学和电学等技术血液分析仪特点 (1)检测参数： 约20至40项左右 (2)白细胞分类：能对白细胞进行五分类。 (3)直方图和散点图：3种直方图和散点图。 (4)报警功能： 以文字和(或)图标显示 异常检测结果的信息。 注意：各类型血液分析仪不具备识别异常细胞 形态的能力，故不能完全代替镜检。

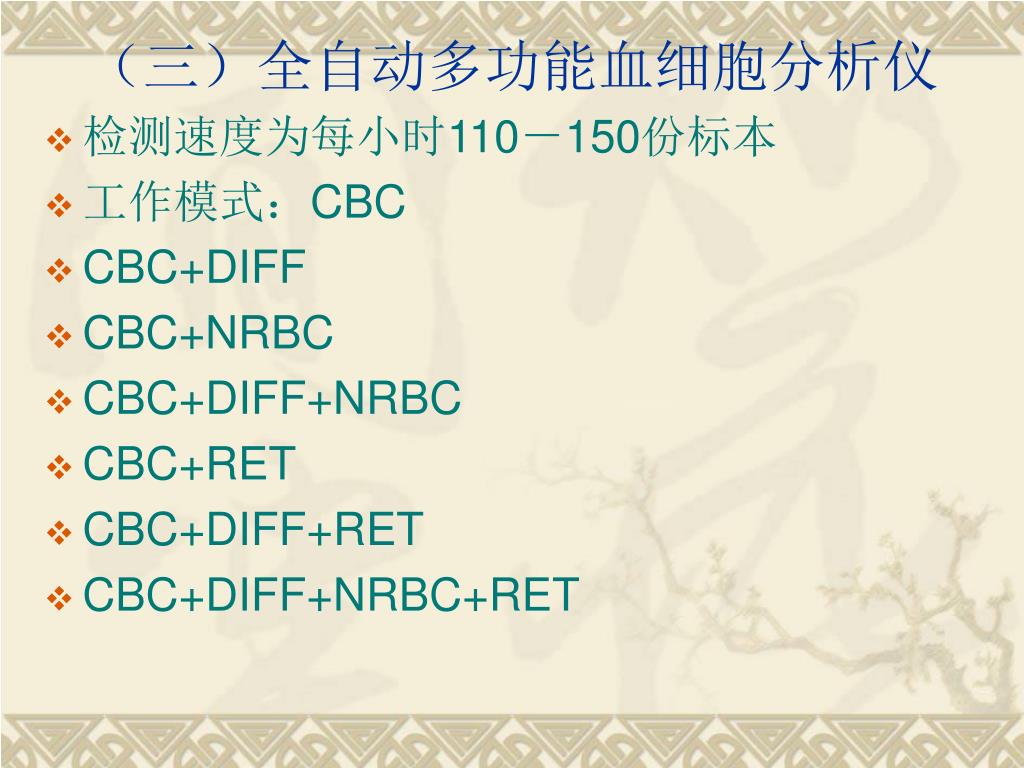

  43. （三）全自动多功能血细胞分析仪 • 检测速度为每小时110－150份标本 • 工作模式：CBC • CBC+DIFF • CBC+NRBC • CBC+DIFF+NRBC • CBC+RET • CBC+DIFF+RET • CBC+DIFF+NRBC+RET

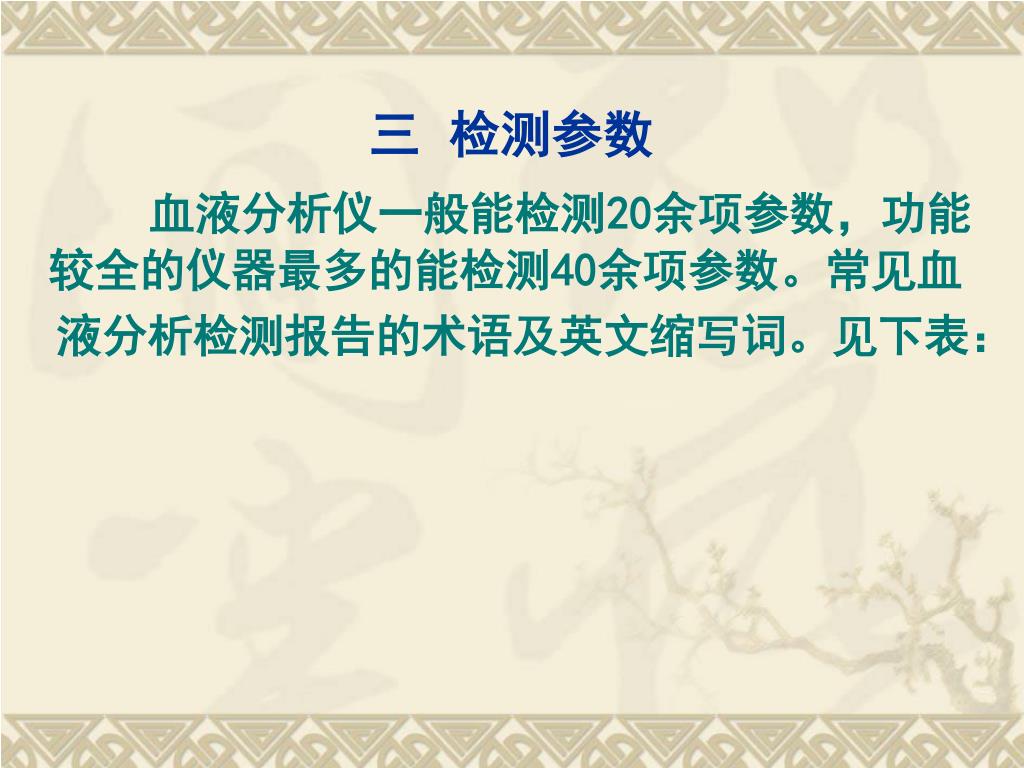

  44. 三 检测参数 血液分析仪一般能检测20余项参数，功能较全的仪器最多的能检测40余项参数。常见血 液分析检测报告的术语及英文缩写词。见下表：

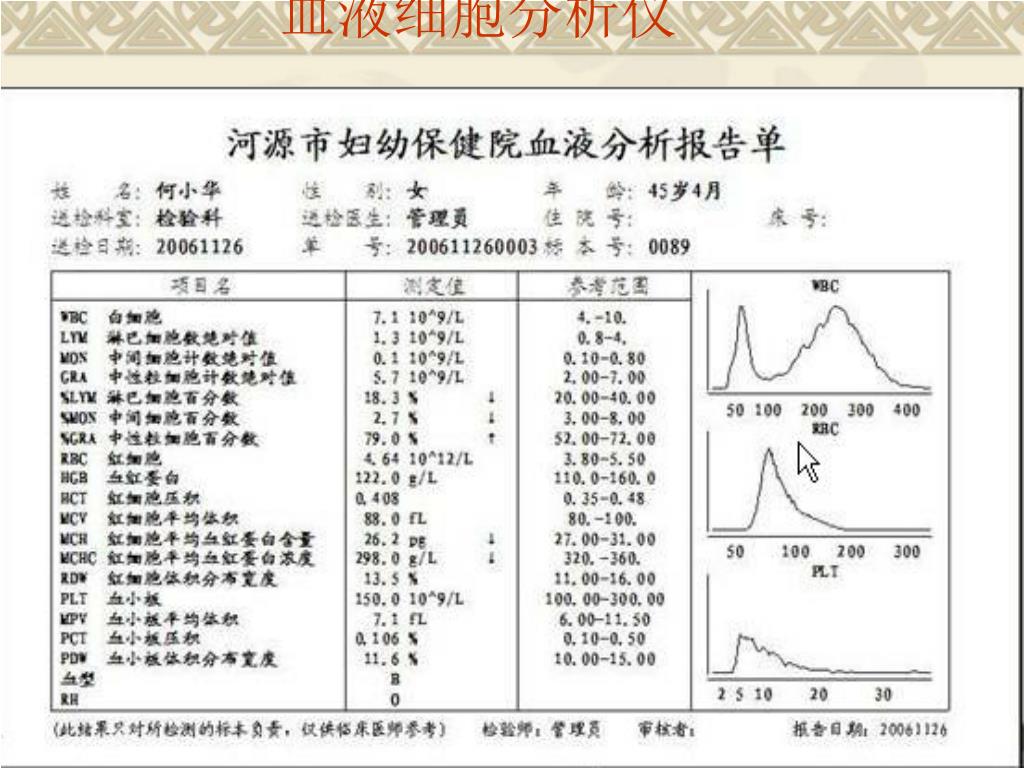

  45. 血液细胞分析仪

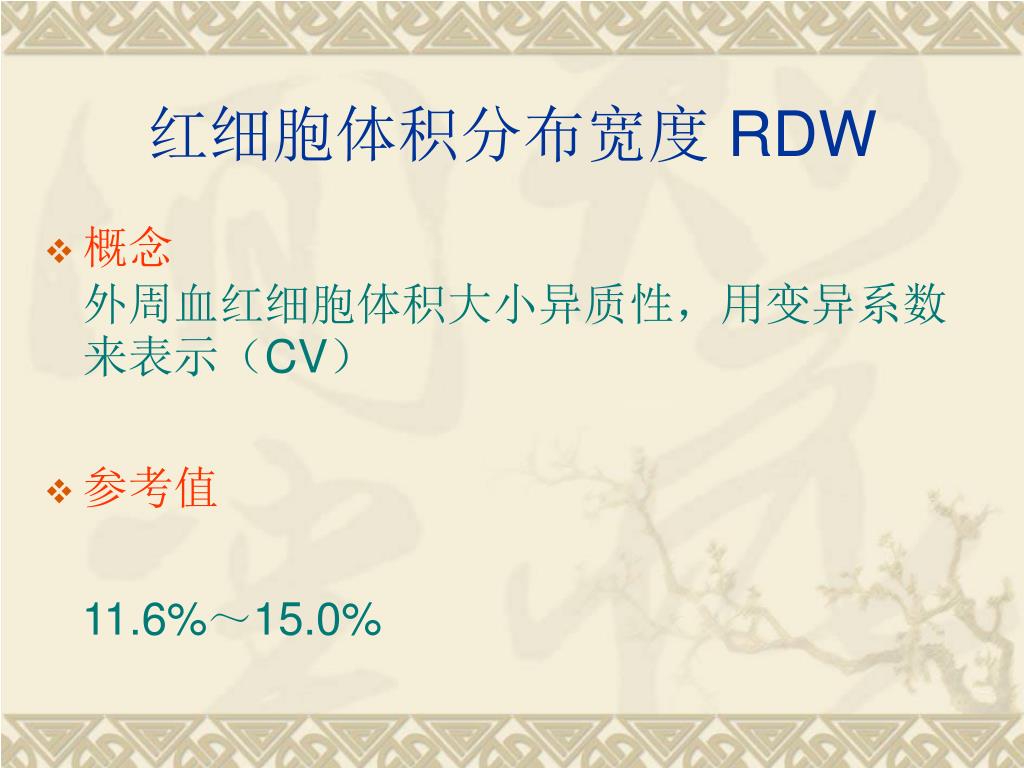

  46. 红细胞体积分布宽度 RDW • 概念外周血红细胞体积大小异质性，用变异系数来表示（CV） • 参考值 11.6%～15.0%

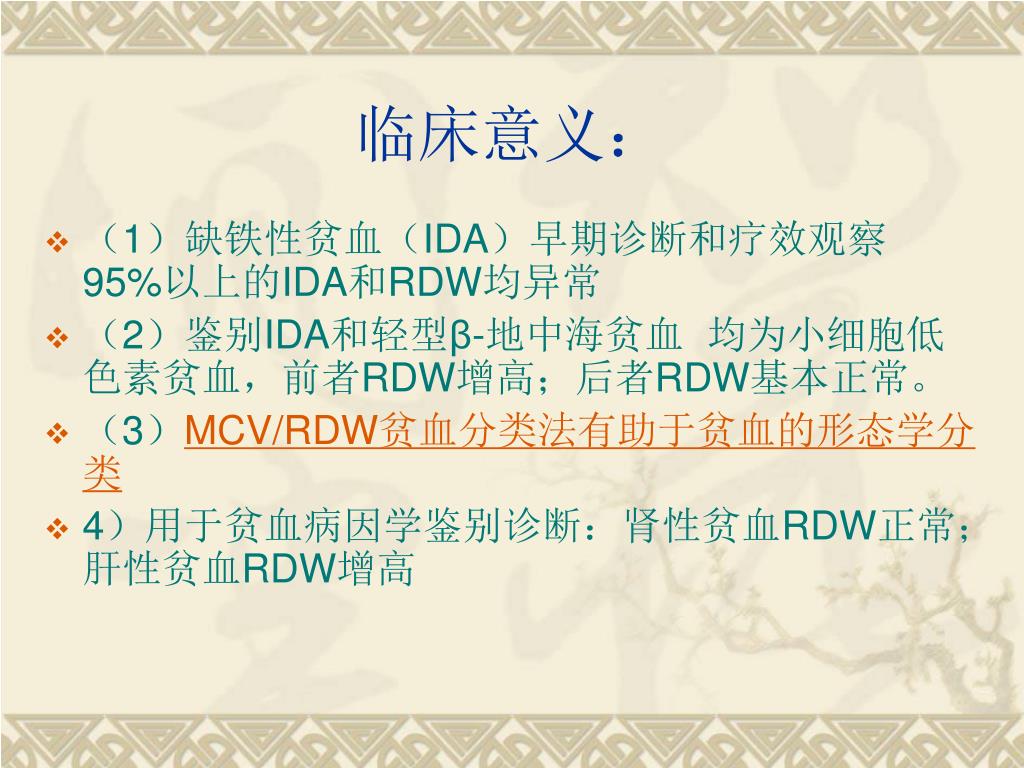

  47. 临床意义： • （1）缺铁性贫血（IDA）早期诊断和疗效观察 95%以上的IDA和RDW均异常 • （2）鉴别IDA和轻型β-地中海贫血 均为小细胞低色素贫血，前者RDW增高；后者RDW基本正常。 • （3）MCV/RDW贫血分类法有助于贫血的形态学分类 • 4）用于贫血病因学鉴别诊断：肾性贫血RDW正常；肝性贫血RDW增高
