  1. 看到这些物品你能想到哪些字? 你认识这些物品吗? 热 电

  2. 电 热 器

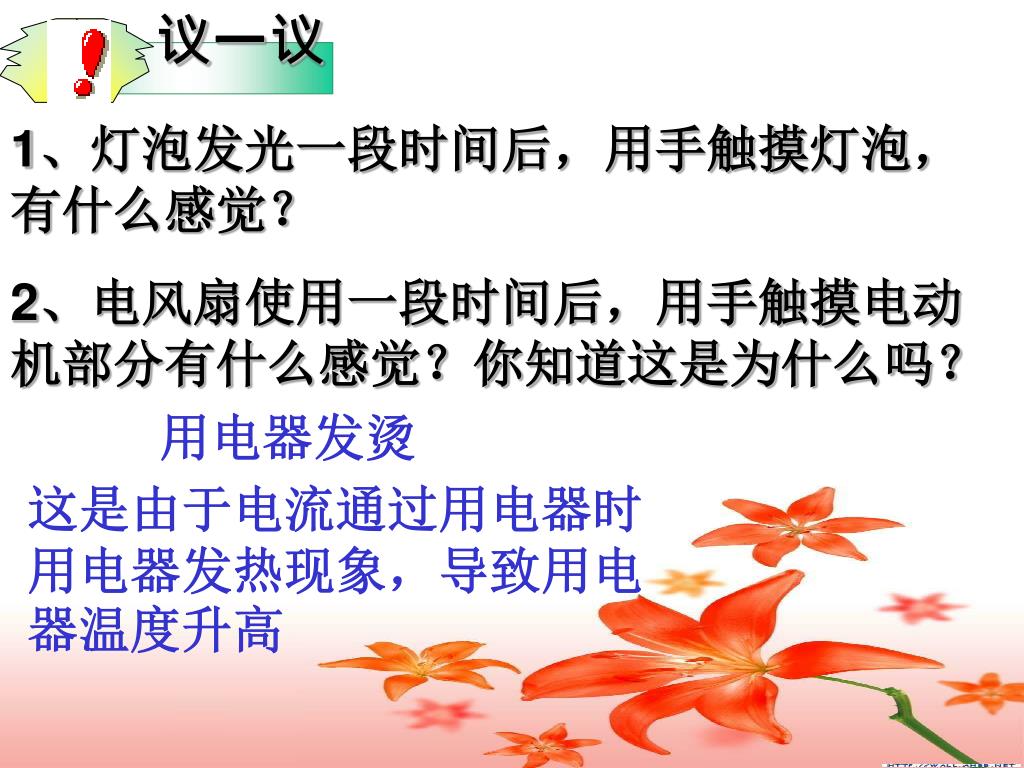

  3. 议一议 1、灯泡发光一段时间后,用手触摸灯泡,有什么感觉? 2、电风扇使用一段时间后,用手触摸电动机部分有什么感觉?你知道这是为什么吗? 用电器发烫 这是由于电流通过用电器时用电器发热现象,导致用电器温度升高

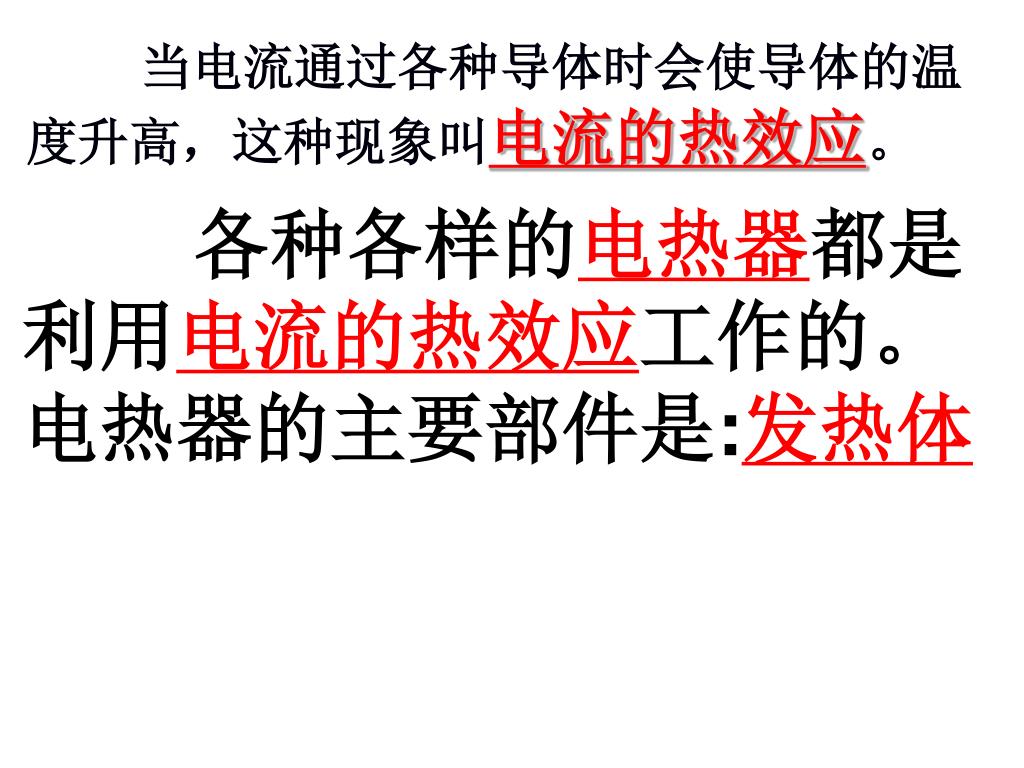

  4. 当电流通过各种导体时会使导体的温度升高,这种现象叫电流的热效应。当电流通过各种导体时会使导体的温度升高,这种现象叫电流的热效应。 各种各样的电热器都是利用电流的热效应工作的。 电热器的主要部件是:发热体

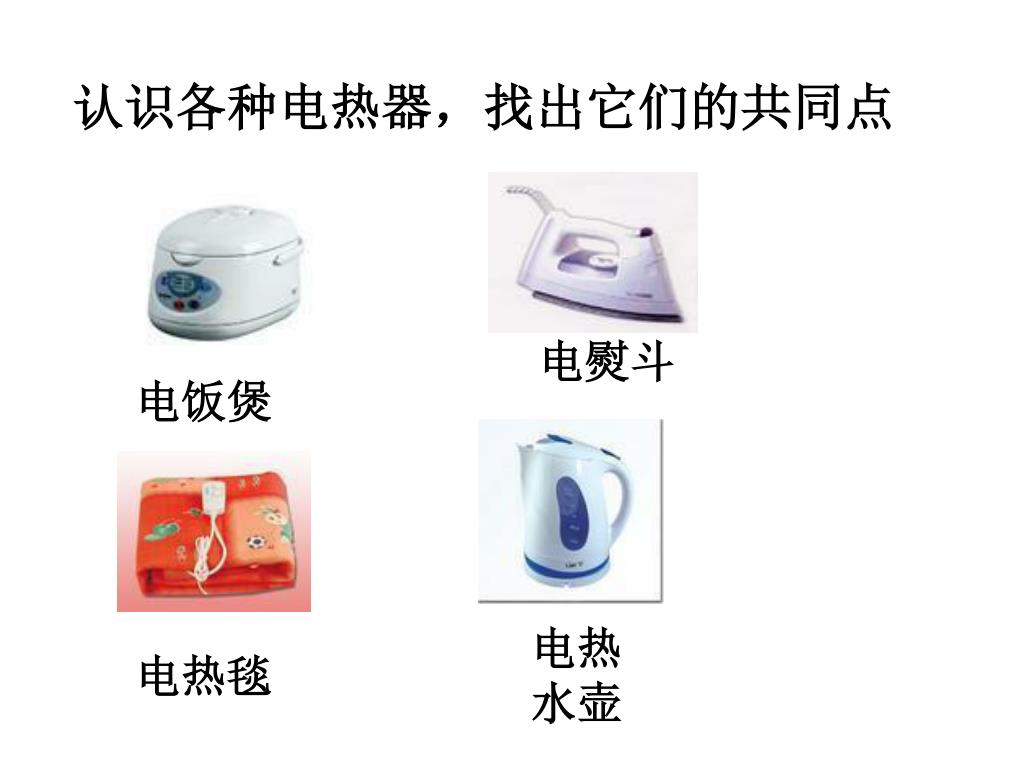

  5. 认识各种电热器,找出它们的共同点 电熨斗 电饭煲 电热 水壶 电热毯

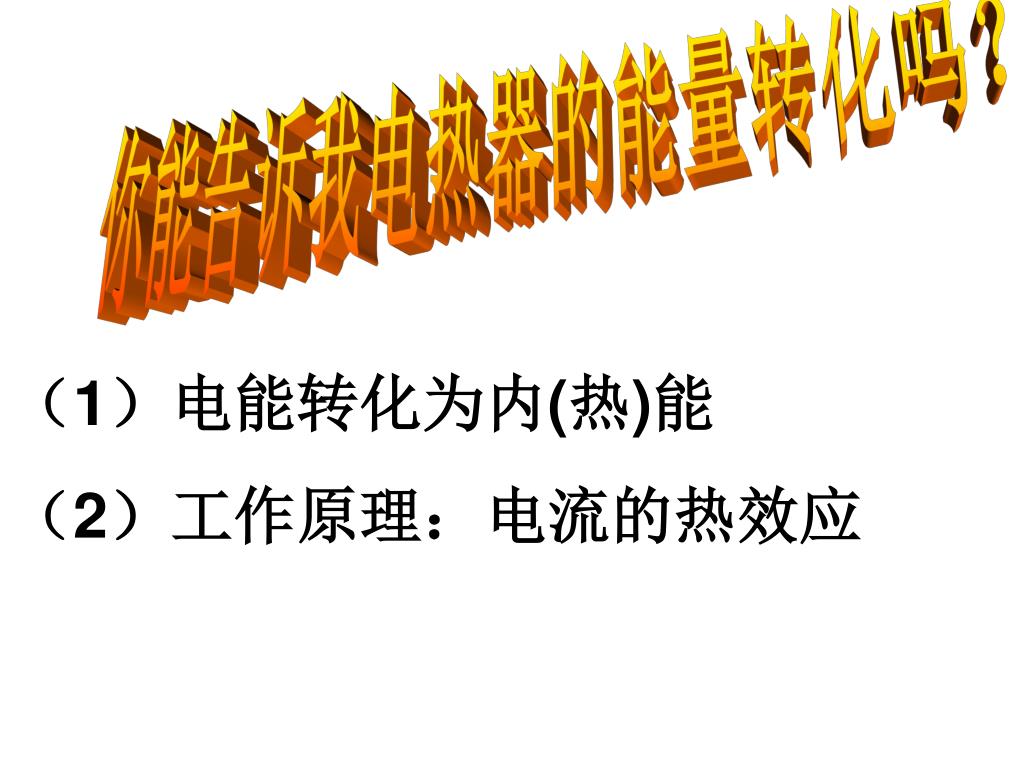

  6. 你能告诉我电热器的能量转化吗? (1)电能转化为内(热)能 (2)工作原理:电流的热效应

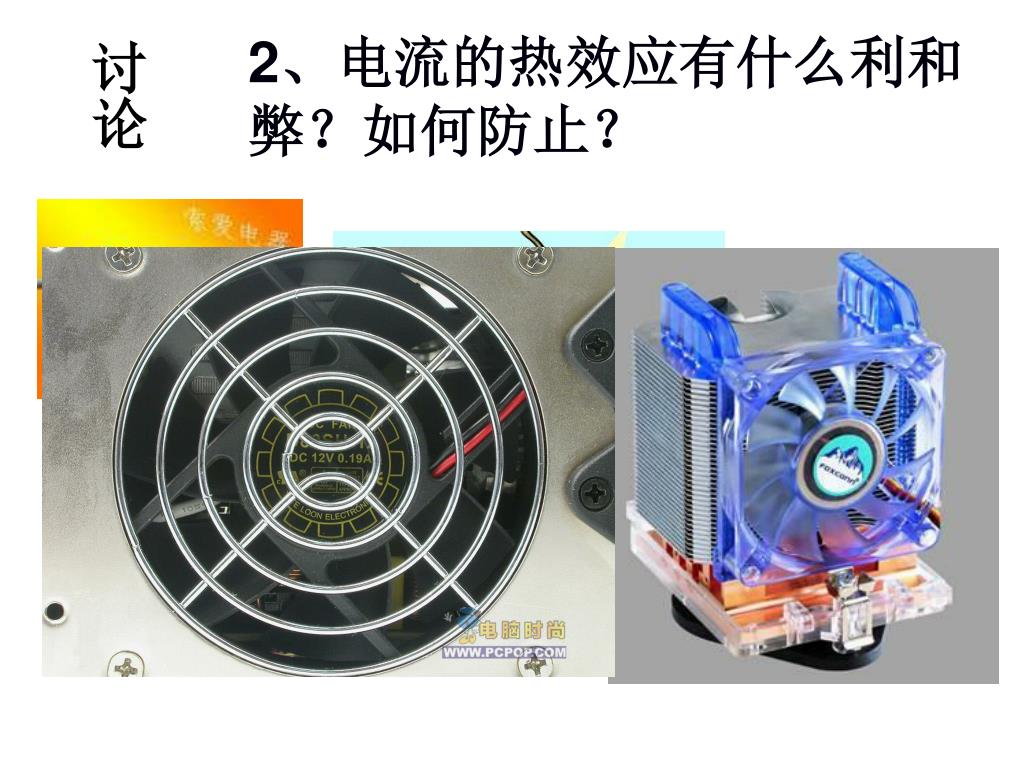

  7. 2、电流的热效应有什么利和弊?如何防止? 讨论

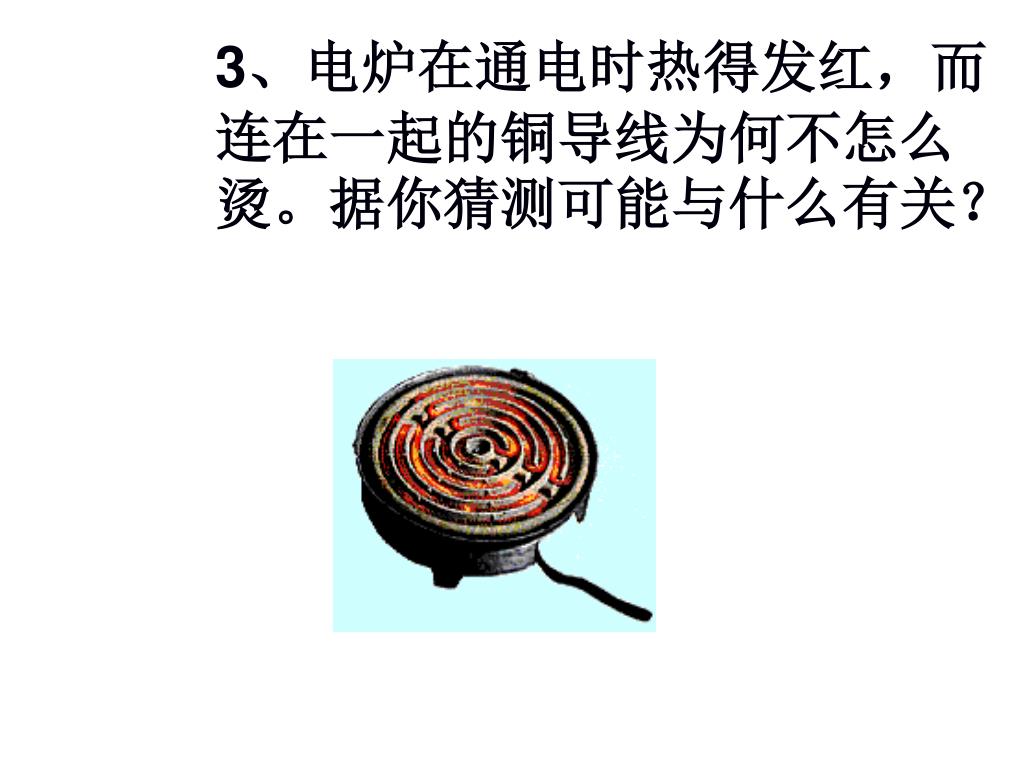

  8. 3、电炉在通电时热得发红,而连在一起的铜导线为何不怎么烫。据你猜测可能与什么有关?3、电炉在通电时热得发红,而连在一起的铜导线为何不怎么烫。据你猜测可能与什么有关?

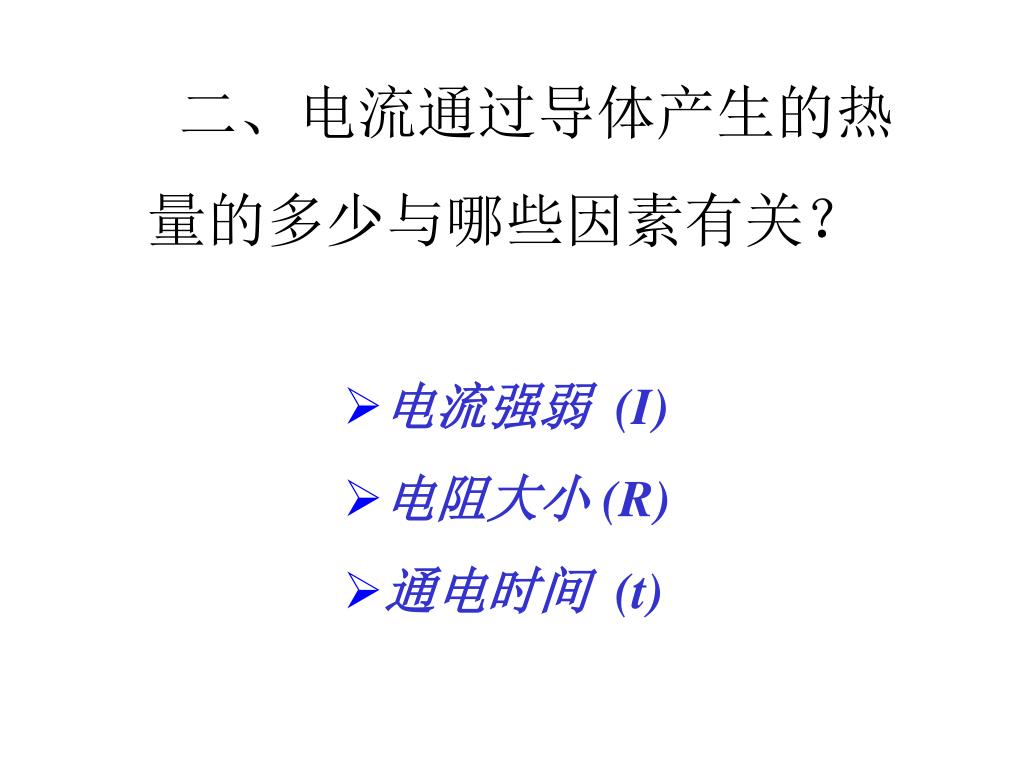

  9. 二、电流通过导体产生的热量的多少与哪些因素有关?二、电流通过导体产生的热量的多少与哪些因素有关? • 电流强弱 (I) • 电阻大小 (R) • 通电时间 (t)

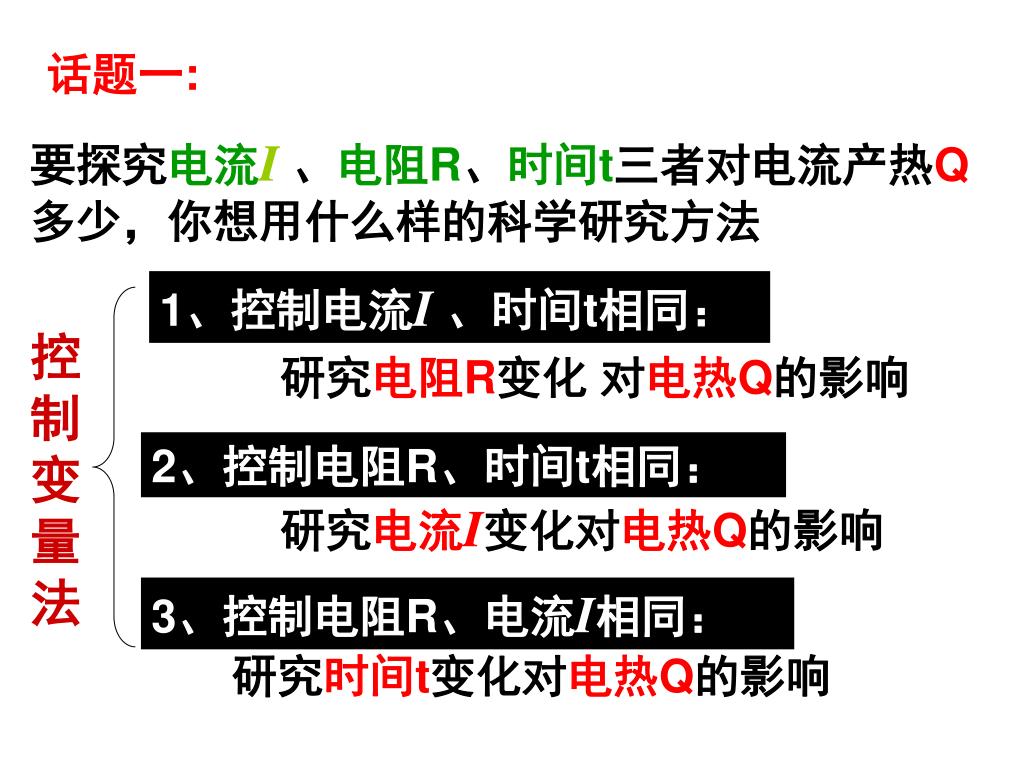

  10. 话题一: 要探究电流I、电阻R、时间t三者对电流产热Q多少,你想用什么样的科学研究方法 1、控制电流I、时间t相同: 控 制 变 量 法 研究电阻R变化 对电热Q的影响 2、控制电阻R、时间t相同: 研究电流I变化对电热Q的影响 3、控制电阻R、电流I相同: 研究时间t变化对电热Q的影响

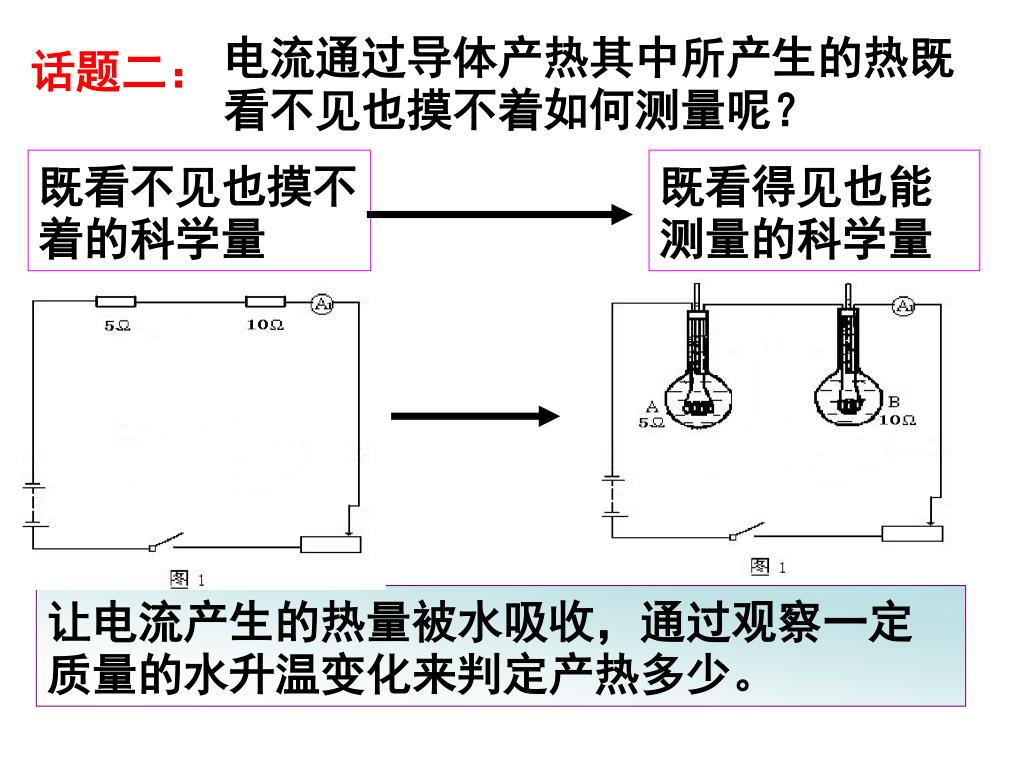

  11. 电流通过导体产热其中所产生的热既看不见也摸不着如何测量呢?电流通过导体产热其中所产生的热既看不见也摸不着如何测量呢? 话题二: 既看不见也摸不着的科学量 既看得见也能测量的科学量 让电流产生的热量被水吸收,通过观察一定质量的水升温变化来判定产热多少。

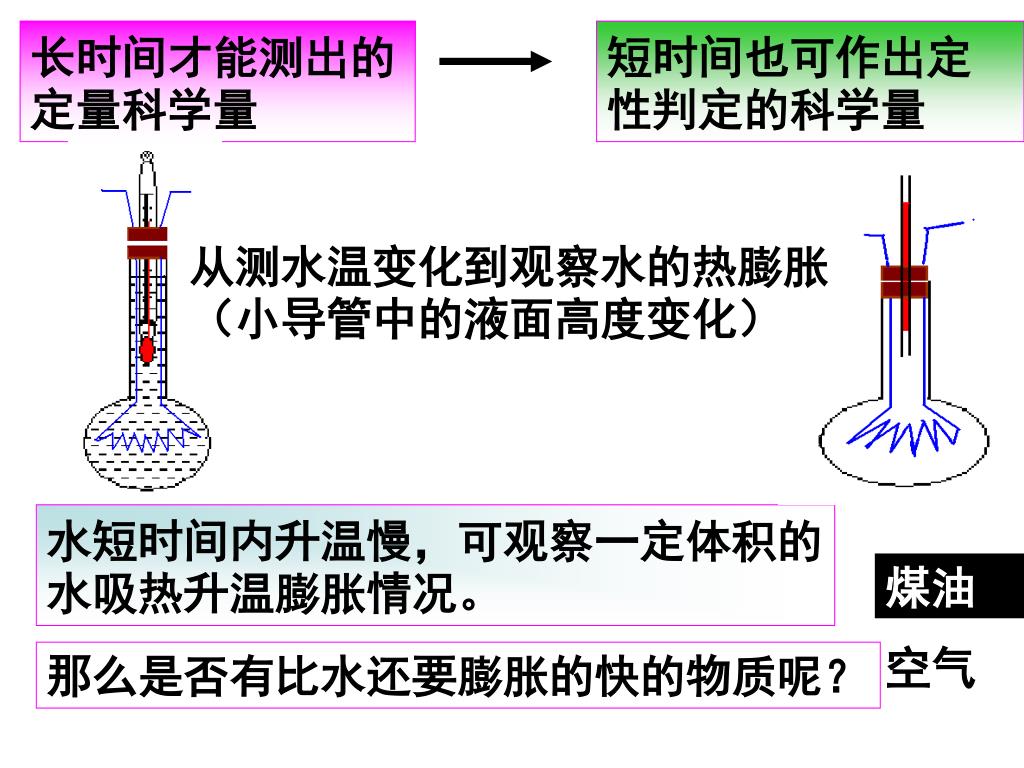

  12. 长时间才能测出的定量科学量 短时间也可作出定性判定的科学量 从测水温变化到观察水的热膨胀(小导管中的液面高度变化) 水短时间内升温慢,可观察一定体积的水吸热升温膨胀情况。 煤油 空气 那么是否有比水还要膨胀的快的物质呢?

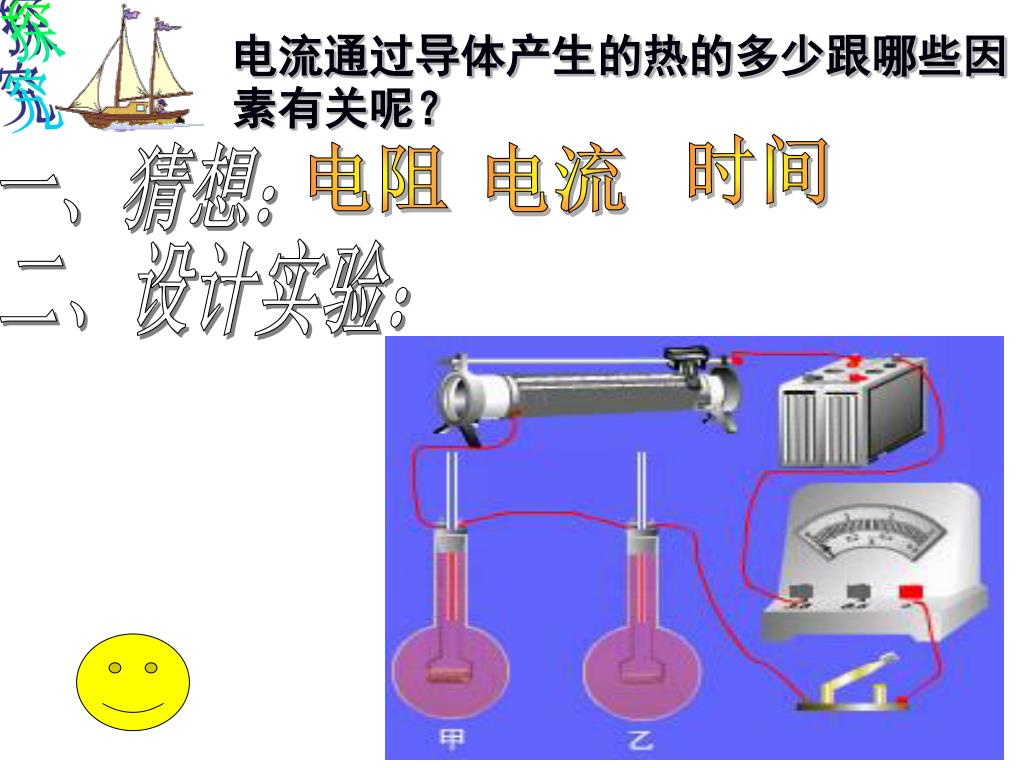

  13. 探究 电流通过导体产生的热的多少跟哪些因素有关呢? 时间 一、猜想: 电阻 电流 二、设计实验:

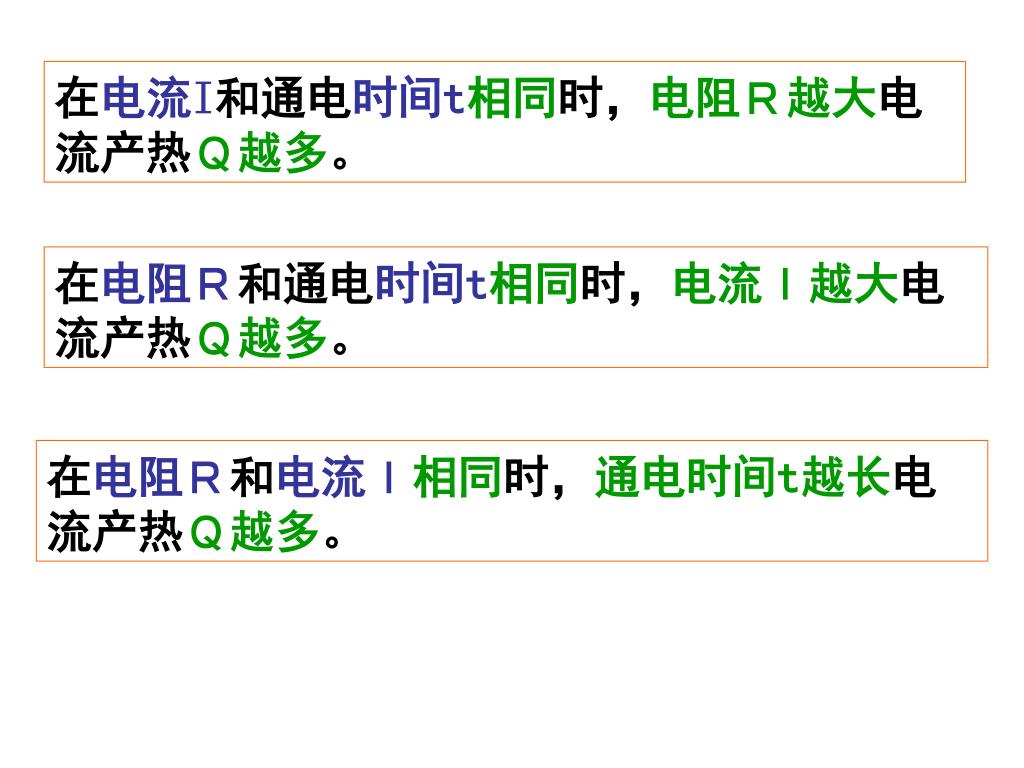

  14. 在电流I和通电时间t相同时,电阻R越大电流产热Q越多。在电流I和通电时间t相同时,电阻R越大电流产热Q越多。 在电阻R和通电时间t相同时,电流I越大电流产热Q越多。 在电阻R和电流I相同时,通电时间t越长电流产热Q越多。

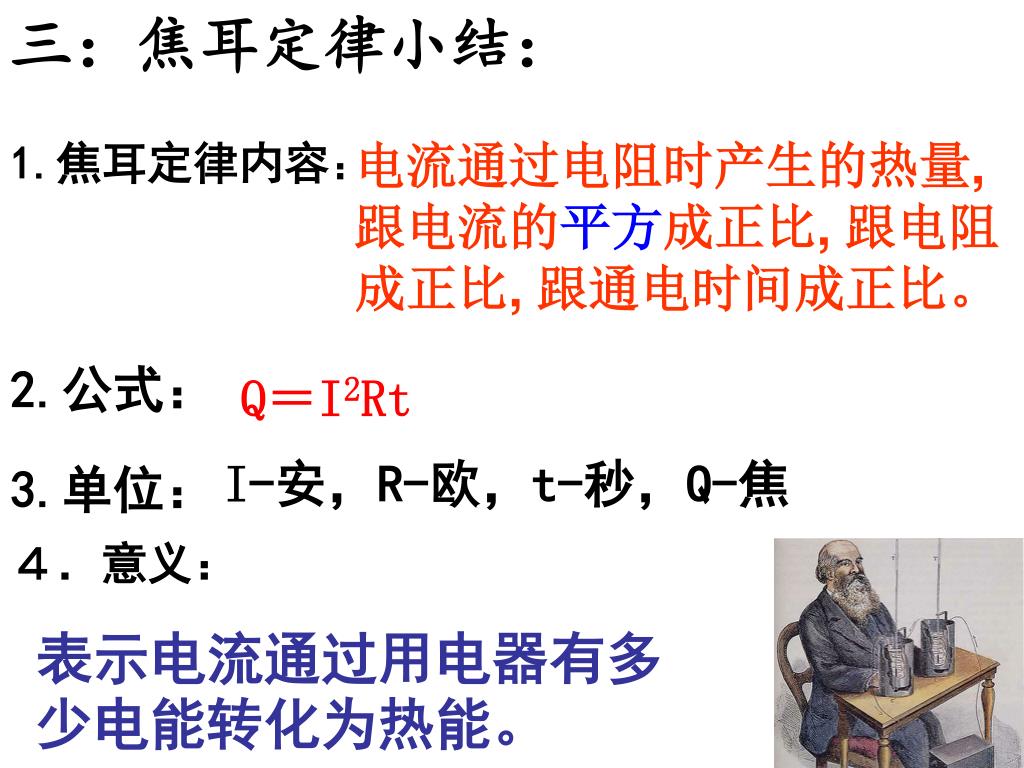

  15. 三:焦耳定律小结: 1.焦耳定律内容: 电流通过电阻时产生的热量, 跟电流的平方成正比, 跟电阻 成正比, 跟通电时间成正比。 2.公式: Q=I2Rt I-安,R-欧,t-秒,Q-焦 3.单位: 4.意义: 表示电流通过用电器有多少电能转化为热能。

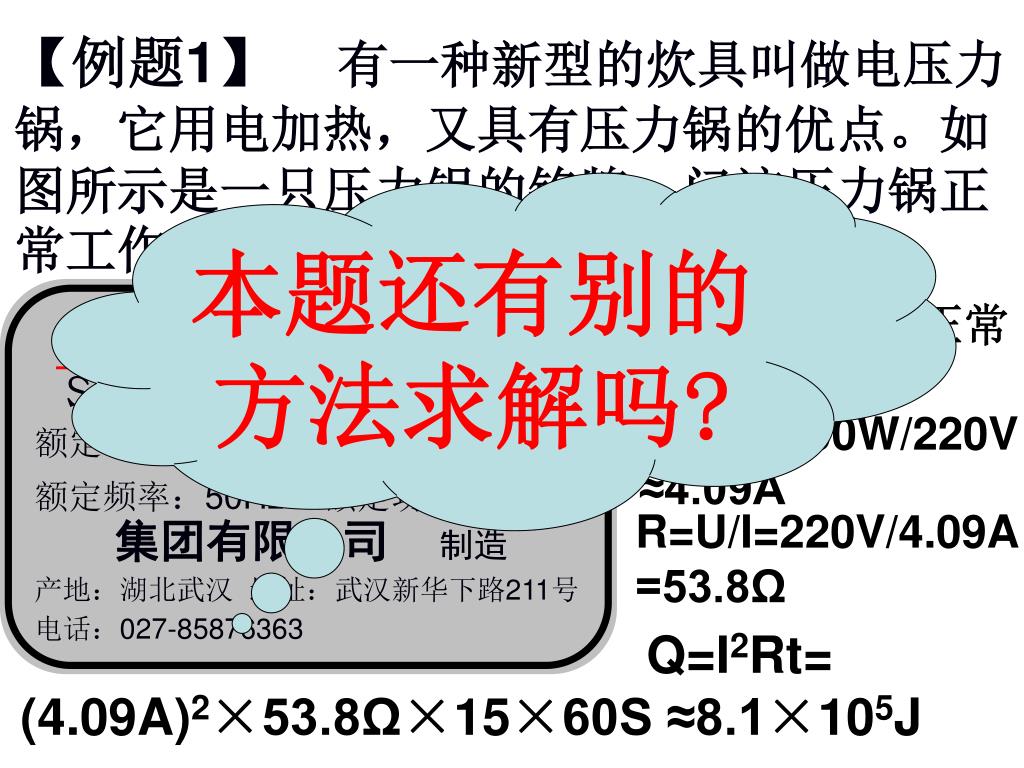

  16. 电压力锅 CYKB50-2A SUPOR 额定电压:220V额定容量:5.0L 额定频率:50Hz 额定功率:900W 集团有限公司制造 产地:湖北武汉 地址:武汉新华下路211号 电话:027-85876363 【例题1】 有一种新型的炊具叫做电压力锅,它用电加热,又具有压力锅的优点。如图所示是一只压力锅的铭牌,问该压力锅正常工作15分钟能够产生多少热量? 本题还有别的方法求解吗? 解:当它处于正常工作状态时 I=P/U=900W/220V≈4.09A R=U/I=220V/4.09A =53.8Ω Q=I2Rt= (4.09A)2×53.8Ω×15×60S ≈8.1×105J

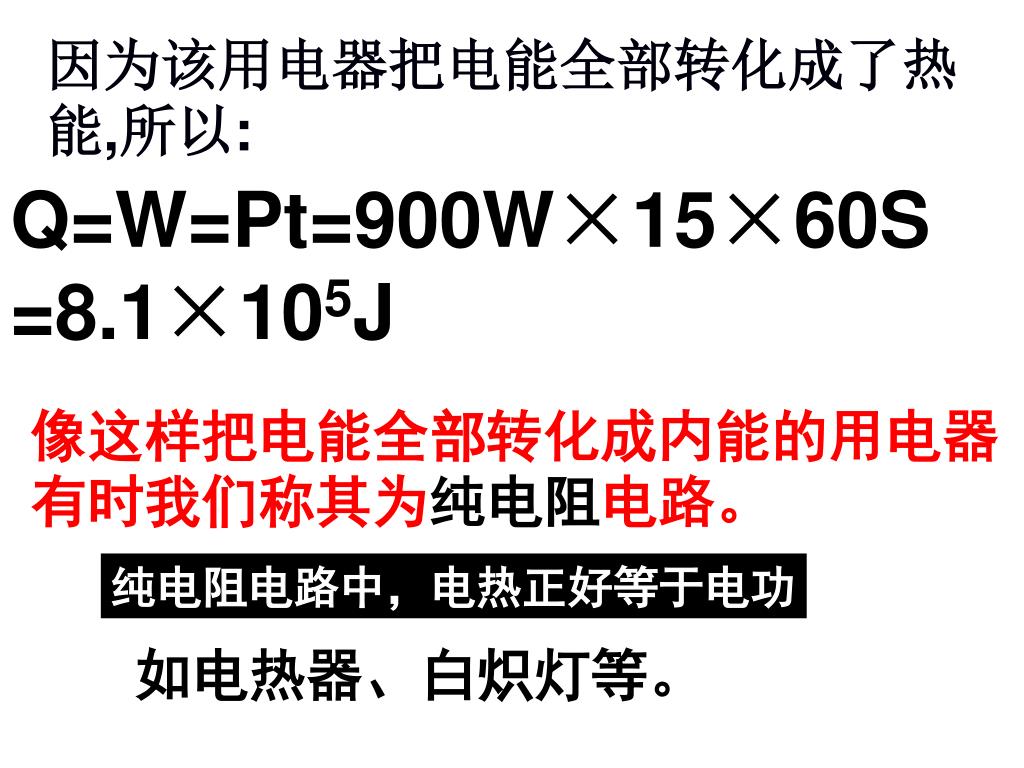

  17. 因为该用电器把电能全部转化成了热能,所以: Q=W=Pt=900W×15×60S =8.1×105J 像这样把电能全部转化成内能的用电器有时我们称其为纯电阻电路。 纯电阻电路中,电热正好等于电功 如电热器、白炽灯等。

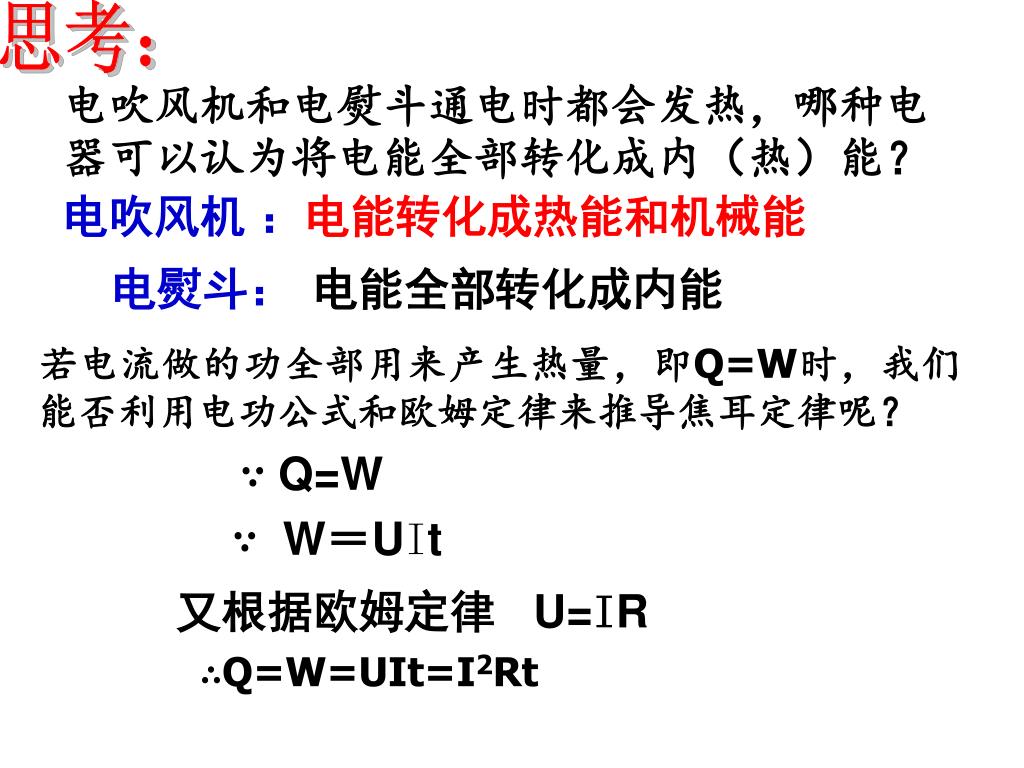

  18. 思考: 电吹风机和电熨斗通电时都会发热,哪种电器可以认为将电能全部转化成内(热)能? 电吹风机 : 电能转化成热能和机械能 电熨斗: 电能全部转化成内能 若电流做的功全部用来产生热量,即Q=W时,我们能否利用电功公式和欧姆定律来推导焦耳定律呢? ∵ Q=W ∵ W=UIt 又根据欧姆定律 U=IR ∴Q=W=UIt=I2Rt

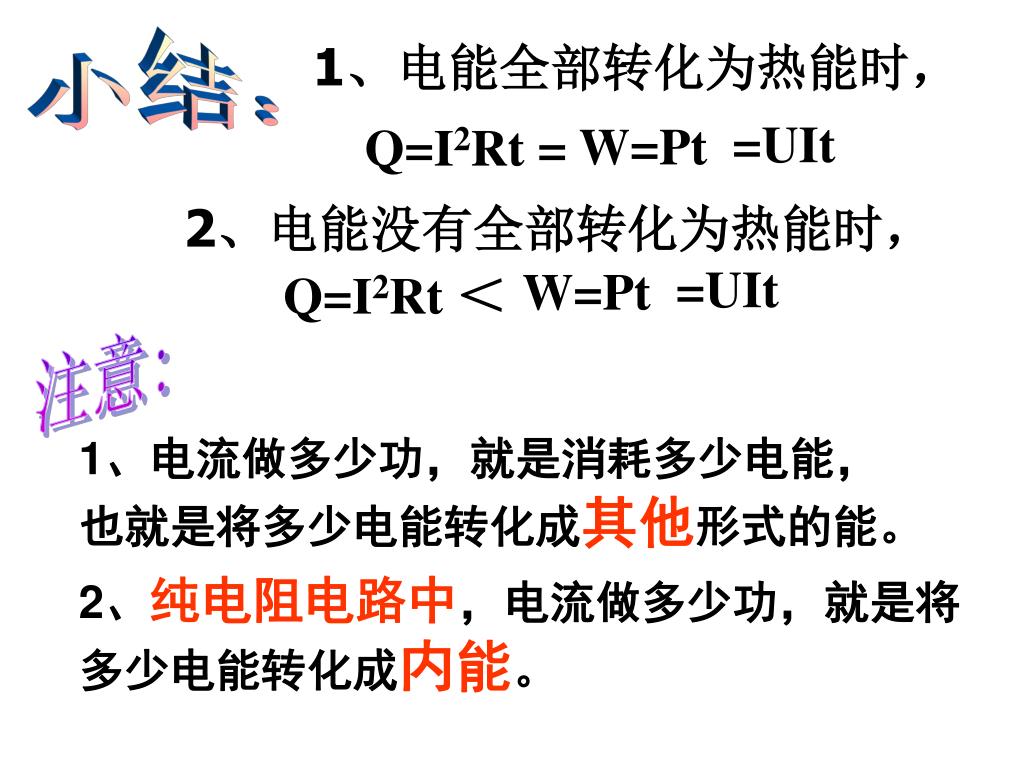

  19. 小结: 1、电能全部转化为热能时, =UIt W=Pt Q=I2Rt = 2、电能没有全部转化为热能时, =UIt W=Pt Q=I2Rt < 注意: 1、电流做多少功,就是消耗多少电能, 也就是将多少电能转化成其他形式的能。 2、纯电阻电路中,电流做多少功,就是将 多少电能转化成内能。

  20. 作业: • 1、B本P36~37 • 2、导练:P121~123

  21. 第二课时

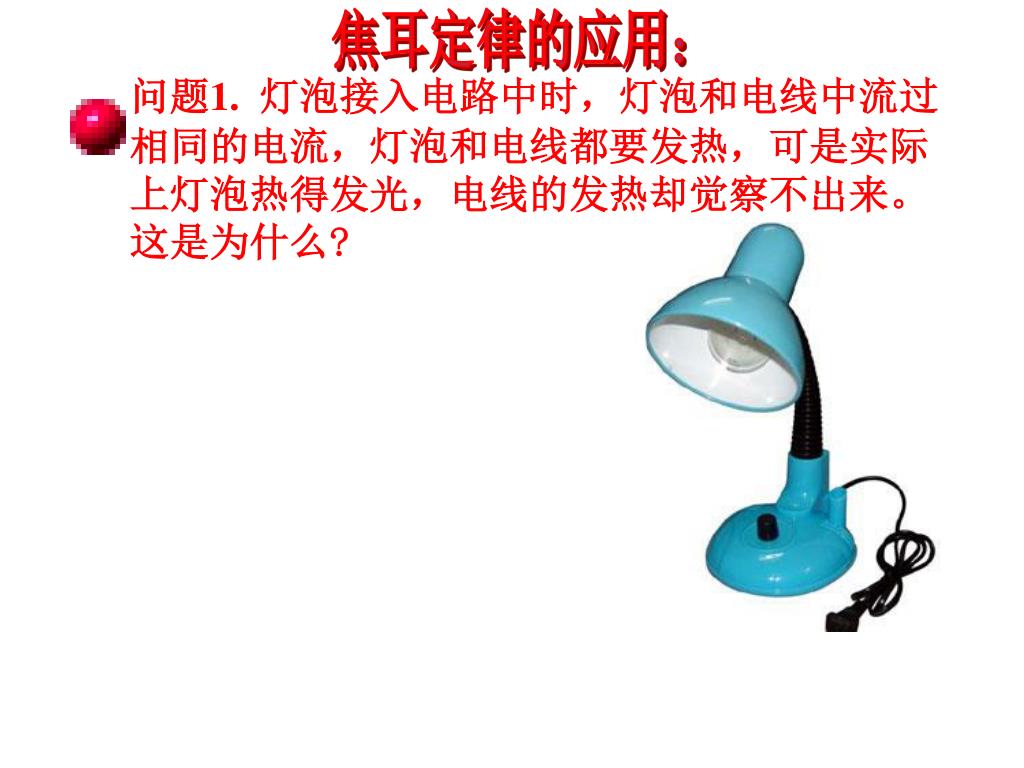

  22. 焦耳定律的应用: 问题1.灯泡接入电路中时,灯泡和电线中流过相同的电流,灯泡和电线都要发热,可是实际上灯泡热得发光,电线的发热却觉察不出来。这是为什么?

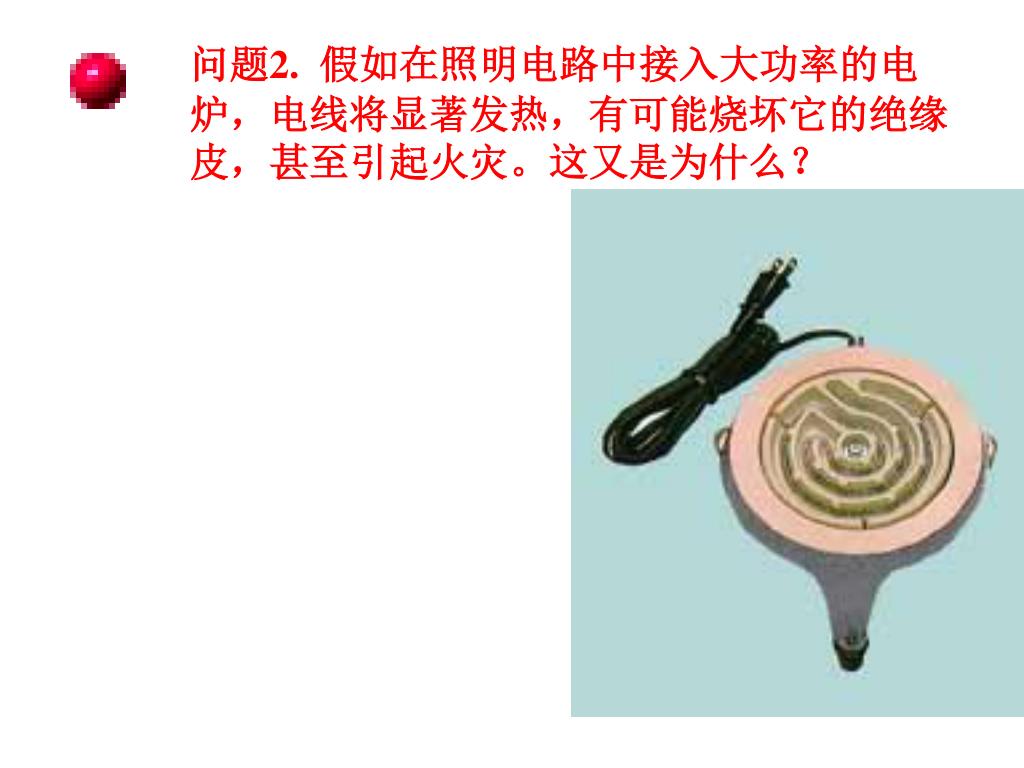

  23. 问题2.假如在照明电路中接入大功率的电炉,电线将显著发热,有可能烧坏它的绝缘皮,甚至引起火灾。这又是为什么?问题2.假如在照明电路中接入大功率的电炉,电线将显著发热,有可能烧坏它的绝缘皮,甚至引起火灾。这又是为什么?

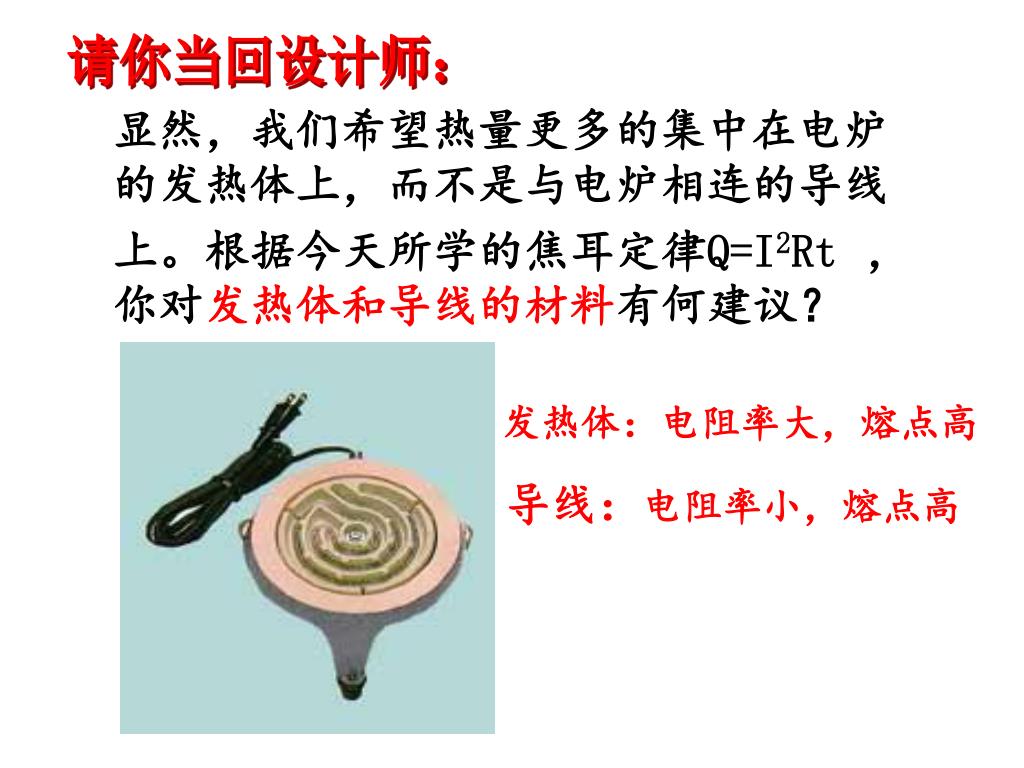

  24. 请你当回设计师: 显然,我们希望热量更多的集中在电炉的发热体上,而不是与电炉相连的导线上。根据今天所学的焦耳定律Q=I2Rt,你对发热体和导线的材料有何建议? 发热体:电阻率大,熔点高 导线:电阻率小,熔点高

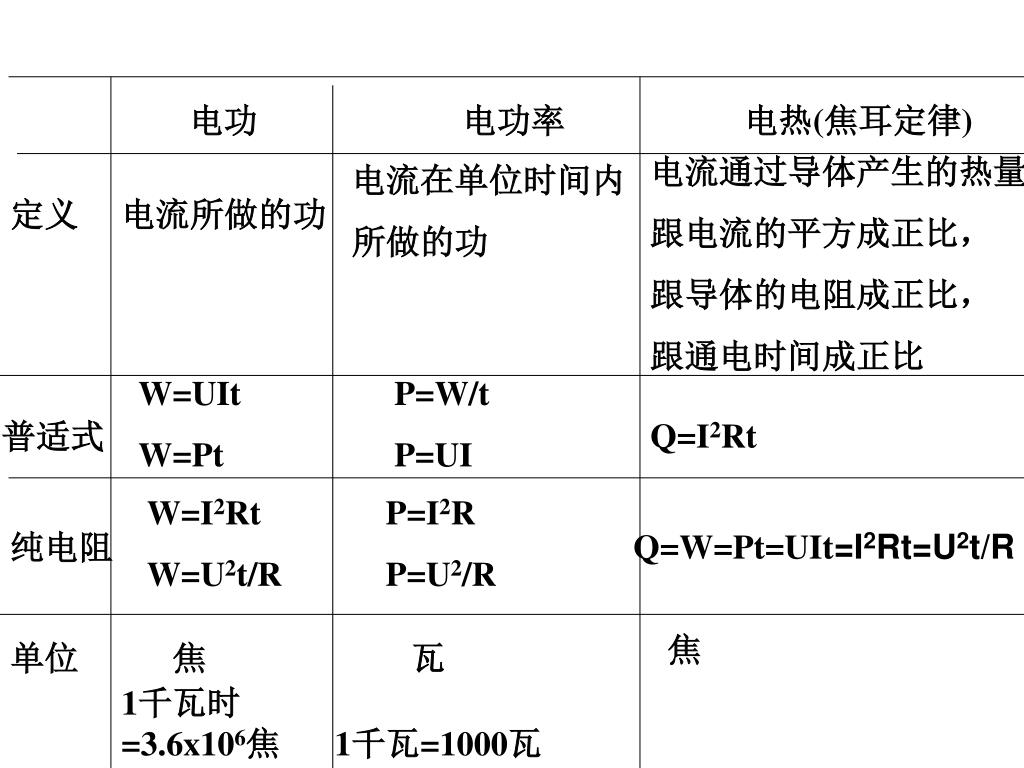

  25. 电功 电功率 电热(焦耳定律) 电流通过导体产生的热量, 跟电流的平方成正比, 跟导体的电阻成正比, 跟通电时间成正比 电流在单位时间内 所做的功 定义 电流所做的功 W=UIt W=Pt P=W/t P=UI 普适式 Q=I2Rt W=I2Rt W=U2t/R P=I2R P=U2/R 纯电阻 Q=W=Pt=UIt=I2Rt=U2t/R 焦 单位 焦 瓦 1千瓦时=3.6x106焦 1千瓦=1000瓦

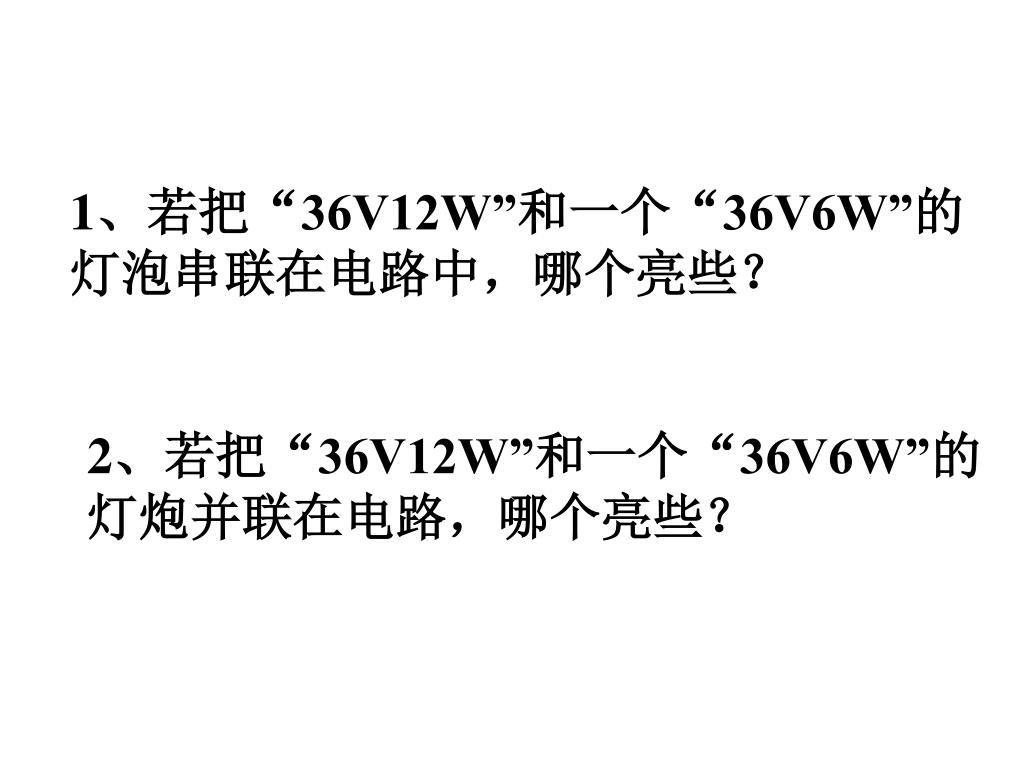

  26. 1、若把“36V12W”和一个“36V6W”的灯泡串联在电路中,哪个亮些?1、若把“36V12W”和一个“36V6W”的灯泡串联在电路中,哪个亮些? 2、若把“36V12W”和一个“36V6W”的灯炮并联在电路,哪个亮些?

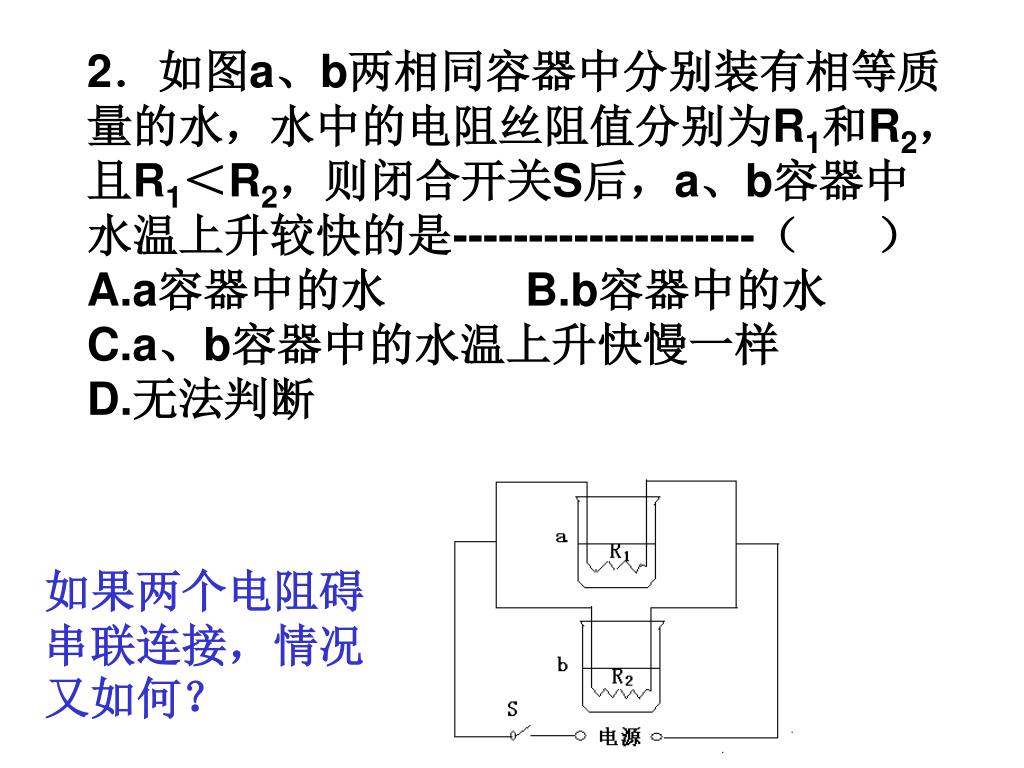

  27. 2.如图a、b两相同容器中分别装有相等质量的水,水中的电阻丝阻值分别为R1和R2,且R1<R2,则闭合开关S后,a、b容器中水温上升较快的是--------------------( ) A.a容器中的水 B.b容器中的水 C.a、b容器中的水温上升快慢一样 D.无法判断 如果两个电阻碍串联连接,情况又如何?

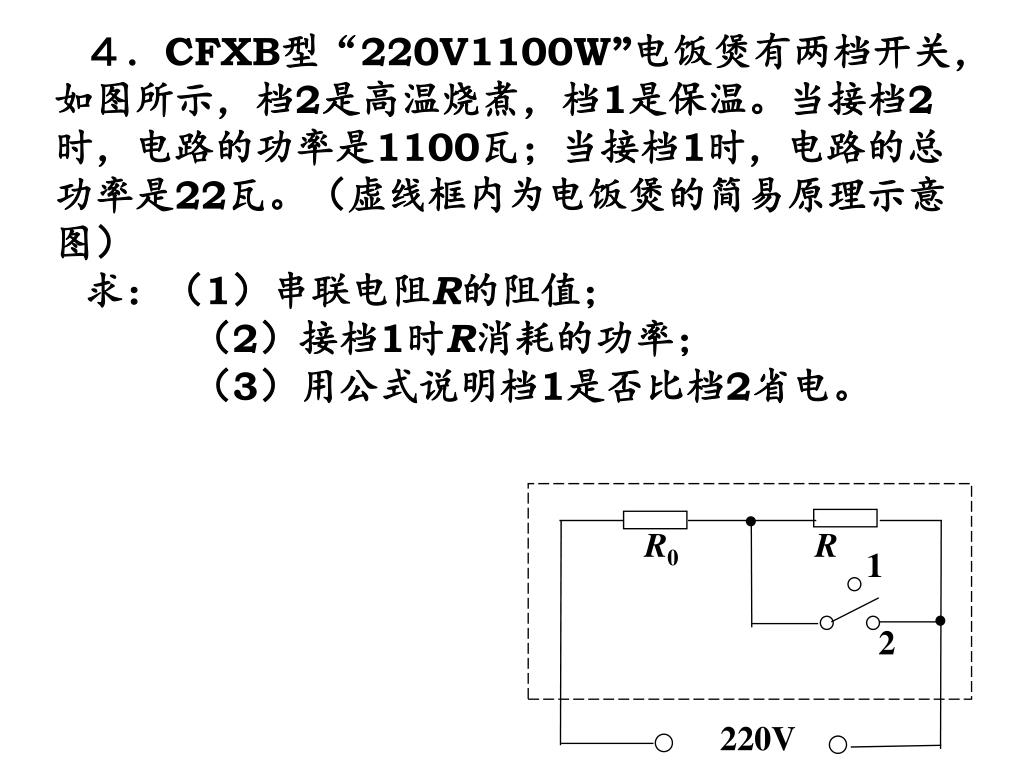

  28. R0 R 1 2 220V 4.CFXB型“220V1100W”电饭煲有两档开关,如图所示,档2是高温烧煮,档1是保温。当接档2时,电路的功率是1100瓦;当接档1时,电路的总功率是22瓦。(虚线框内为电饭煲的简易原理示意图) 求:(1)串联电阻R的阻值; (2)接档1时R消耗的功率; (3)用公式说明档1是否比档2省电。

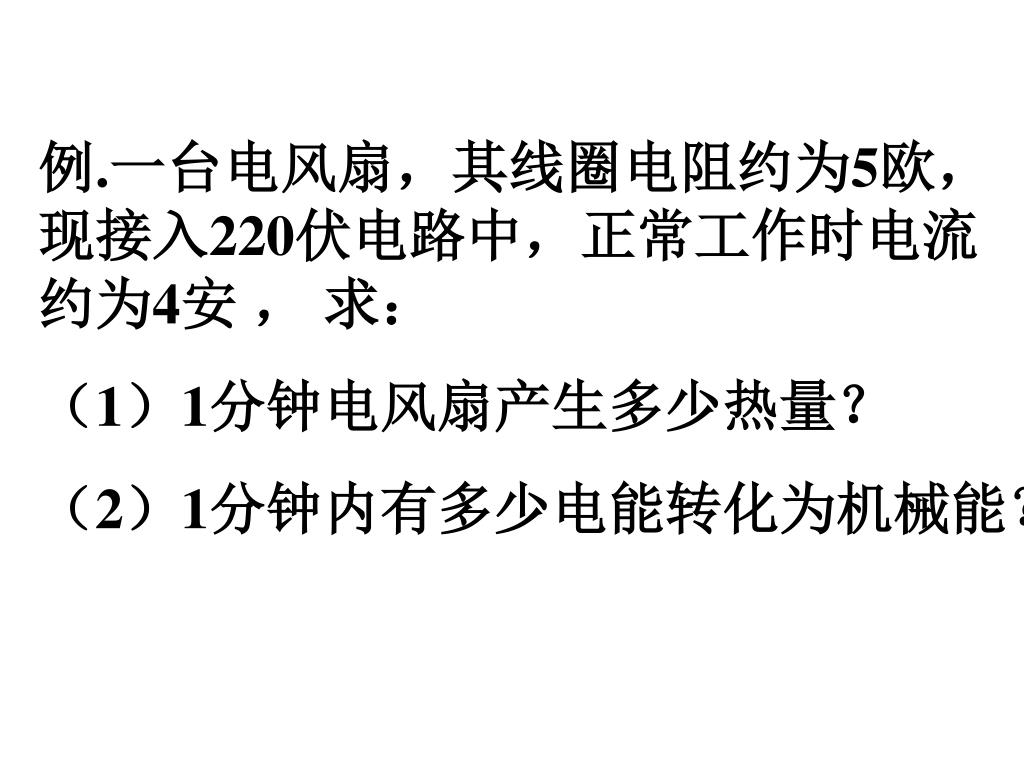

  29. 例.一台电风扇,其线圈电阻约为5欧,现接入220伏电路中,正常工作时电流约为4安 , 求: (1)1分钟电风扇产生多少热量? (2)1分钟内有多少电能转化为机械能?

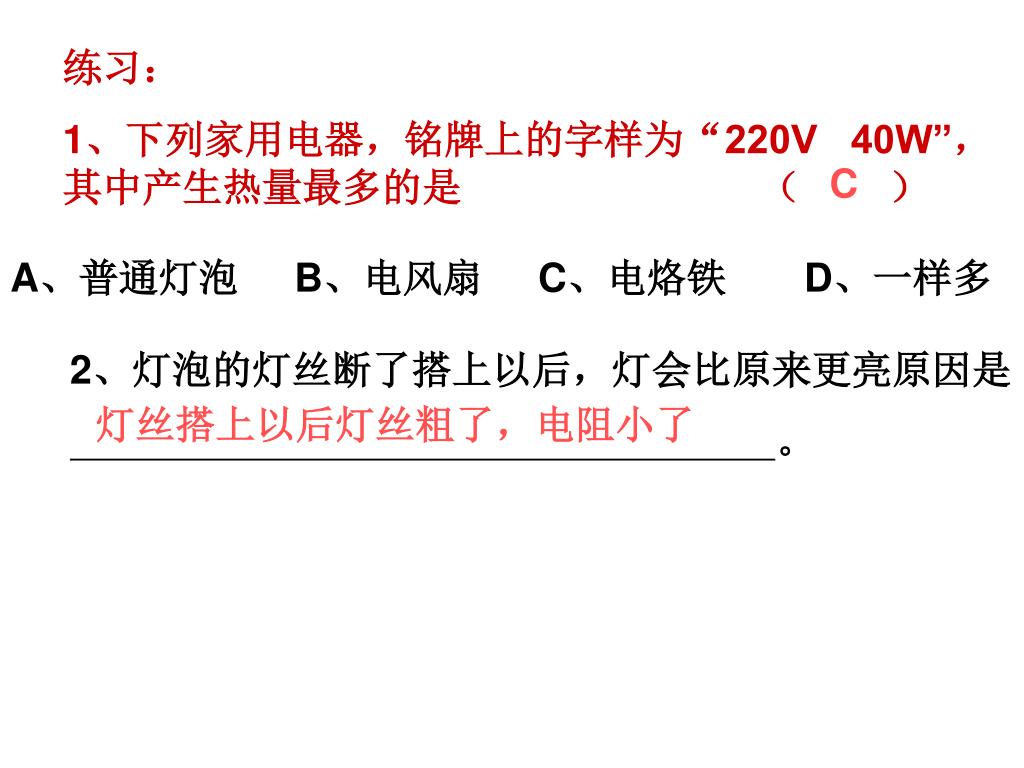

  30. 练习: 1、下列家用电器,铭牌上的字样为“220V 40W”,其中产生热量最多的是 ( ) C A、普通灯泡 B、电风扇 C、电烙铁 D、一样多 2、灯泡的灯丝断了搭上以后,灯会比原来更亮原因是 。 灯丝搭上以后灯丝粗了,电阻小了

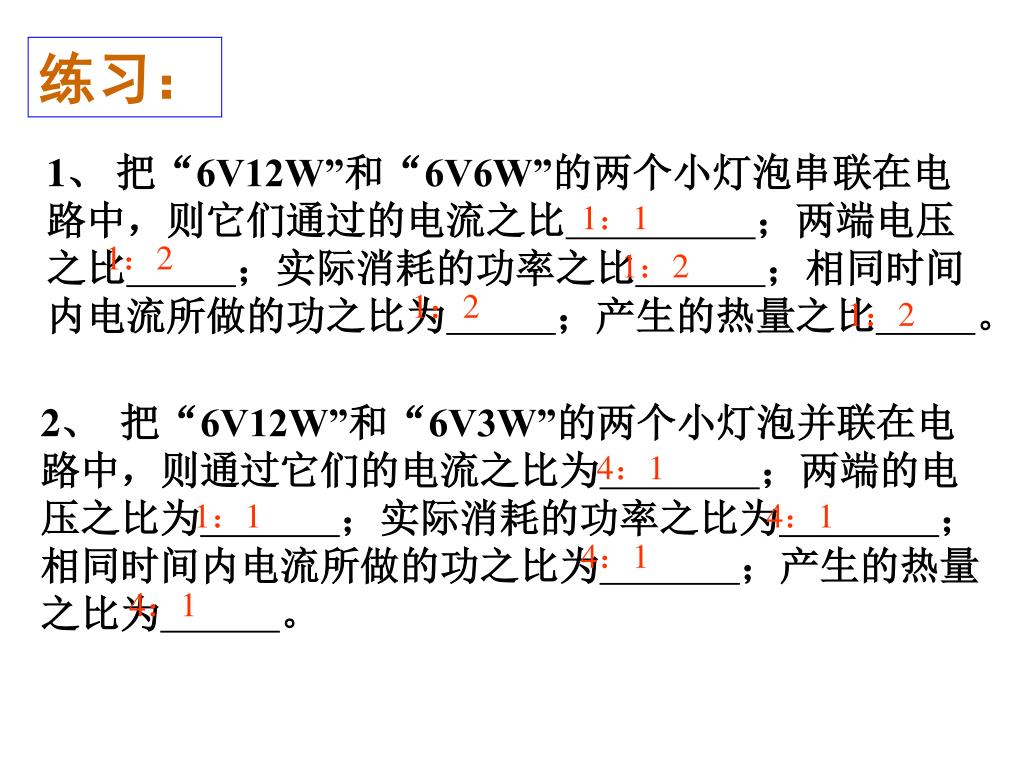

  31. 练习: 1、 把“6V12W”和“6V6W”的两个小灯泡串联在电路中,则它们通过的电流之比;两端电压之比;实际消耗的功率之比;相同时间内电流所做的功之比为;产生的热量之比。 1:1 1:2 1:2 1:2 1:2 2、 把“6V12W”和“6V3W”的两个小灯泡并联在电路中,则通过它们的电流之比为;两端的电压之比为;实际消耗的功率之比为;相同时间内电流所做的功之比为;产生的热量之比为。 4:1 1:1 4:1 4:1 4:1

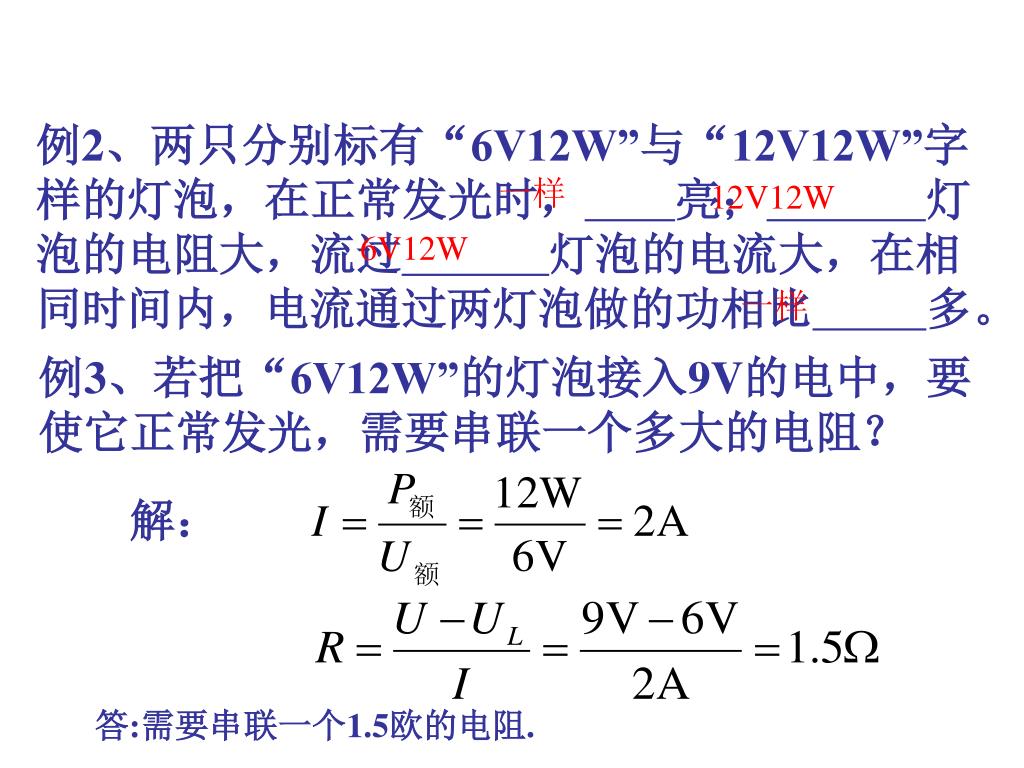

  32. 例2、两只分别标有“6V12W”与“12V12W”字样的灯泡,在正常发光时,亮;灯泡的电阻大,流过灯泡的电流大,在相同时间内,电流通过两灯泡做的功相比多。例2、两只分别标有“6V12W”与“12V12W”字样的灯泡,在正常发光时,亮;灯泡的电阻大,流过灯泡的电流大,在相同时间内,电流通过两灯泡做的功相比多。 一样 12V12W 6V12W 一样 例3、若把“6V12W”的灯泡接入9V的电中,要使它正常发光,需要串联一个多大的电阻? 解: 答:需要串联一个1.5欧的电阻.

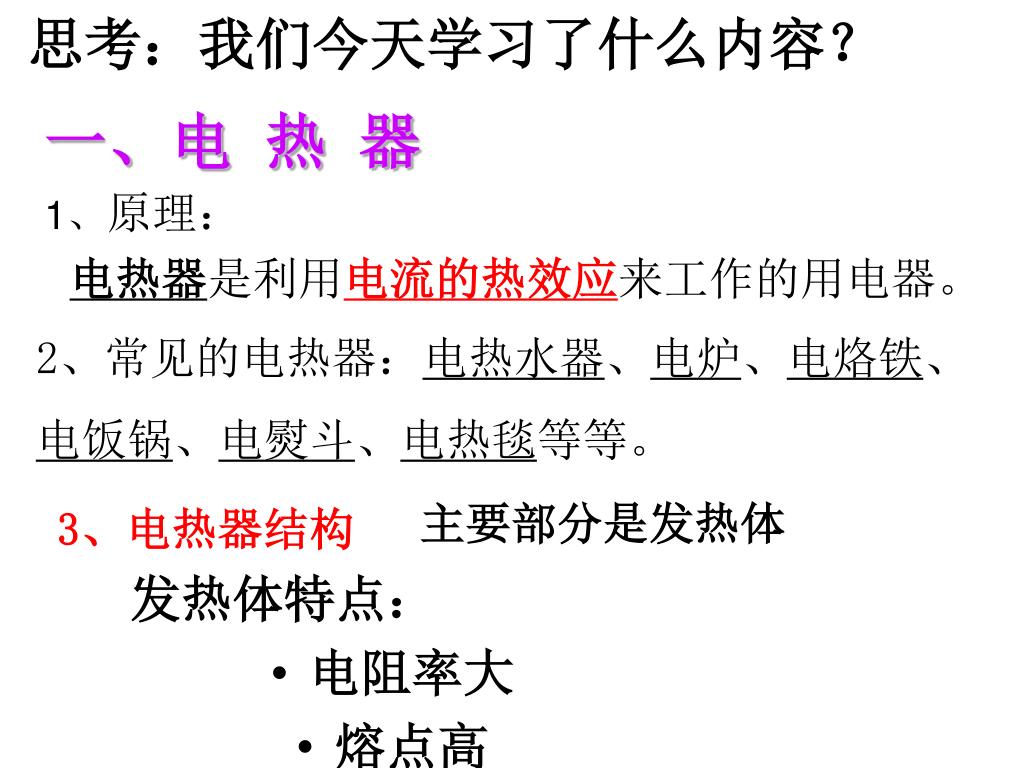

  33. 思考:我们今天学习了什么内容? 一、电 热 器 1、原理: 电热器是利用电流的热效应来工作的用电器。 2、常见的电热器:电热水器、电炉、电烙铁、电饭锅、电熨斗、电热毯等等。 3、电热器结构 主要部分是发热体 发热体特点: • 电阻率大 • 熔点高
