Рішення для побудови транспортної мережі з глибоким проникненням оптики

Рішення для побудови транспортної мережі з глибоким проникненням оптики Едмунд Пелуть, CommScope Олександр Зінченко, РОМСАТ

План • Кабелі серії DRY CORE та MINI DROP – економія місця та часу • Кабелі LSZH для внутрішнього та зовнішнього використання • Гібридні кабелі з мідними дротами для дистанційного живлення активного обладнання • Переваги над гнучкого оптичного волокна стандарту G 657. Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Dry Loose Tube Cables • D-xxx-LA-8W-M12NS • Безгелева технологія - абсолютно «Суха» технологія захисту кабеля від проникнення вологи • Діаметр 10,5 мм для 2-60 волокон в неброньованому варіанті • Діаметр <12,00 мм для 2-60 волокон для броньованої версії • Доступно від 2 до 288 волокон Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Перевагибезгелевоїтехнологіїзахисту кабеля • Скорочує час підготовки кабеля • Немаєнеобхідності в засобах для очистки від геля • Чистотана робочомумісці • Підвищуєтермінвикористанняобладнання • Меншевитратнихматеріалів • Зменшенийрозмірспрощуєінсталяцію • Мінімізуєпростір в каналізації • Меншийдіаметр катушки \ менша вага: • Економія на доставці • Економіямісця на складі • Простота транспортування Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Fiber Mini-Drop Cables • Можливі наступні варіанти • Абонентський кабель • Несучийсталевийдріт • Витий трос • Невелика вага, зручні та прості для інсталяції, економія часу та грошей • Ідеальнерішення для скритоїінсталяції, в каналізаціях та для FTTP рішень • Сертифікований ANSI/ICEA S-110-717-2003 Standard for Optical Fiber Drop Cable Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

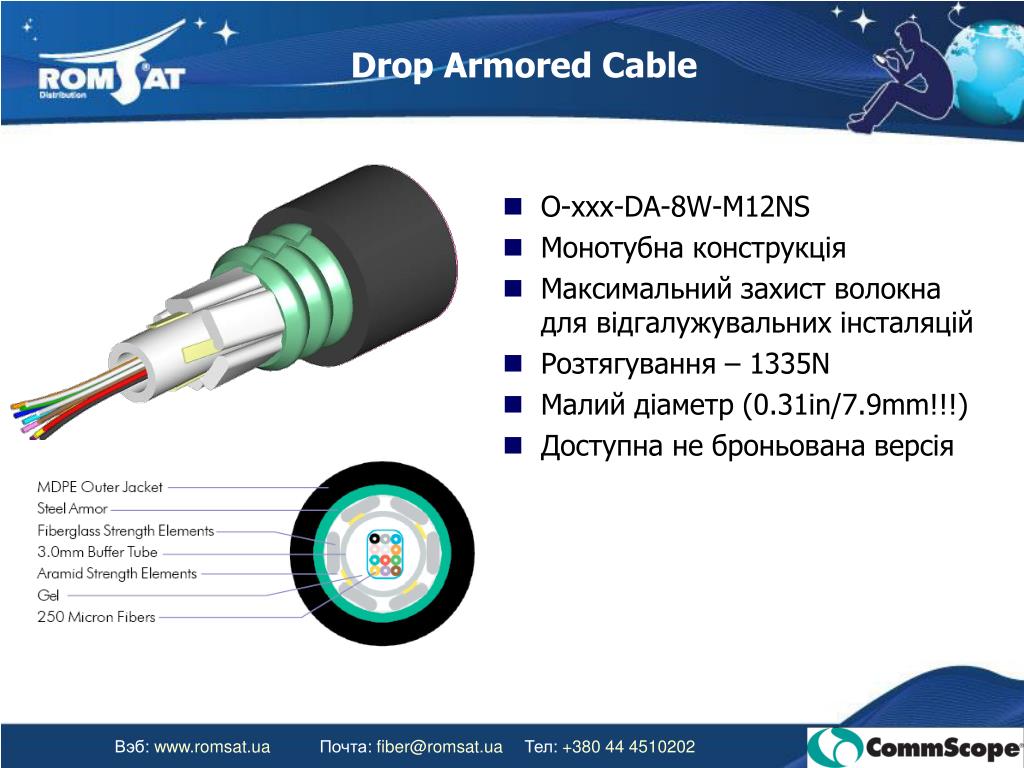

Drop Armored Cable • O-xxx-DA-8W-M12NS • Монотубна конструкція • Максимальний захист волокна для відгалужувальних інсталяцій • Розтягування – 1335N • Малий діаметр (0.31in/7.9mm!!!) • Доступна не броньована версія Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Figure-8 Mini-Drop Cables(copper clad steel) • M-xxx-MN-8W-M12NS • Простий для інсталяції • Міцний та жорсткий дизайн • Arid Core конструкція 2.5mm • Оболонка з поліетилену високої щільності (LLDPE) • Сталевий несучий дріт 2 мм. • Вкритий міддю та додатковим ламінуванням • Бездоганне рішення ціна - якість • Ємність 1-6 волокон Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Figure-8Drop Cable Design • M-xxx-DN-8W-M12NS • Міні-відгалужувальний кабель «вісімка» • Підвищена міцність • 4mm PBT туба • До 12 волокон • Призначений для використанняміж опорами, будівлями а також в каналах кабельної каналізації Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

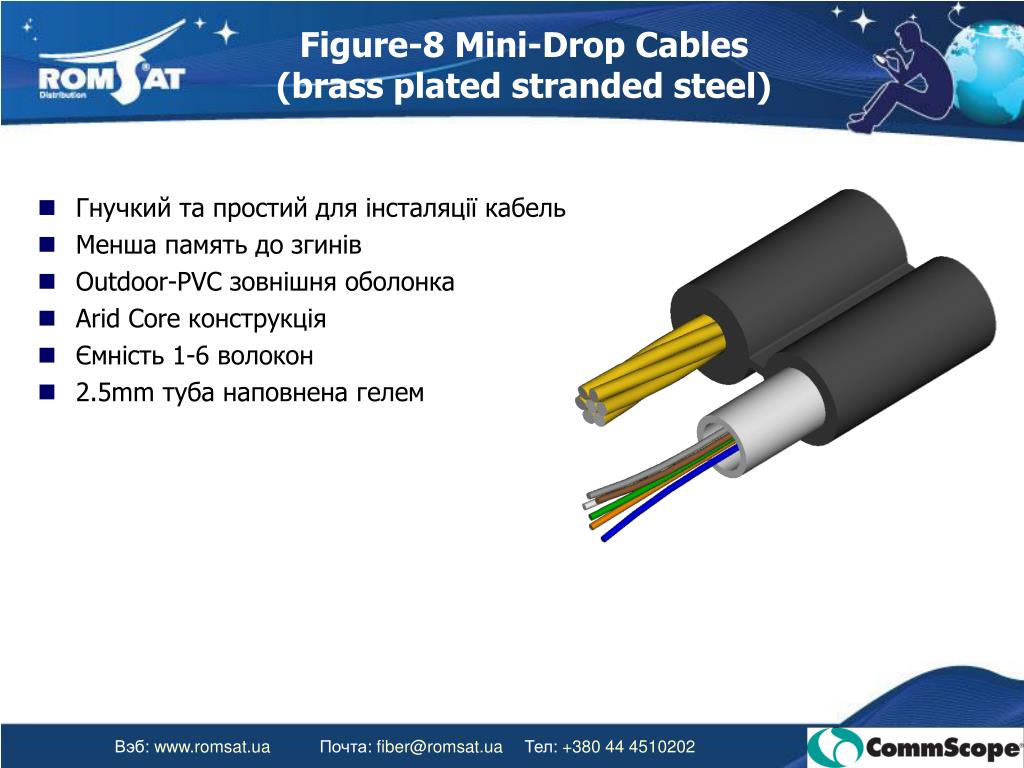

Figure-8 Mini-Drop Cables(brass plated stranded steel) • Гнучкий та простий для інсталяції кабель • Менша память до згинів • Outdoor-PVC зовнішня оболонка • Arid Core конструкція • Ємність 1-6 волокон • 2.5mm туба наповнена гелем Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Flat Drop Cables • O-xxx-DF-8W-M06NS • Повністю діелектрична конструкція • Придатний для підземної прокладки • Легкий доступ до волокон • 2.0mm PBT буферна туба • Ємність від 1 до 12 волокон • Спеціальна конструкція для максимального захисту волокна Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

КабелізоболонкоюLSZH для внутрішнього та зовнішньогозастосування • LSZH універсальний повністю діелектричнийнегорючий кабель • Діапазон робочих температур -40 С до + 70 С • 1-24 волокон, монотубна конструкція • Arid Core конструкція • 4.0mm центральна туба • Доступний новий 2.0 ммдизайн центральної туби • 1-12 волокон • Висока економічна ефективність Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Гібриднікабелізмідними дротами для дистанційногоживлення • Оболонка – поліетиленсередньоїщільності • Політубнаконструкція • Діаметр туб - 3.0 мм • 12 AWG витий мідний дріт • Перерізмідного дроту – 3,2 мм • До 4-ьох міднихдротів в кабелі Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Застосування • Дистанційне живлення оптичних приймачів • Економія коштів на організацію місевого живлення та підтримки напруги • 65V-AC живлення • No 230V powering !!! Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Практичний приклад На прикладіFO NODE VECTOR GAMMA 22A • Живлення 35V – 65V AC/DC • Споживання 42W • Струм для 42W = 0,646Aпри 65V 12 AWG параметри дроту • Опіродного прутка6,496ohm / 1km • Опірпетлі6,469*2 =12,992ohm / 1km Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Практичний приклад 65V AC powering – падіннянапруги на 1km ? U = Напруга(Volts) I = Струм(Ampere) R = Опір(ohm) Напругаживлення на ВОвузліскладатимеприблизно 54V AC • Діапазондопустимоїнапругискладає65-35V , 54V на вході в вузолдостатньо для забезпеченняроботивузла ! Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Практичний приклад Підключити вузол можливо за допомогою CableCon P.S. adapter 5/8M-AC. Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Практичний приклад Power insert and cabling and wiring • Input by 5/8“power adaptor and 12AWG wires presented in FO cable • Output by QR540 or 715 • Long distance powering Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

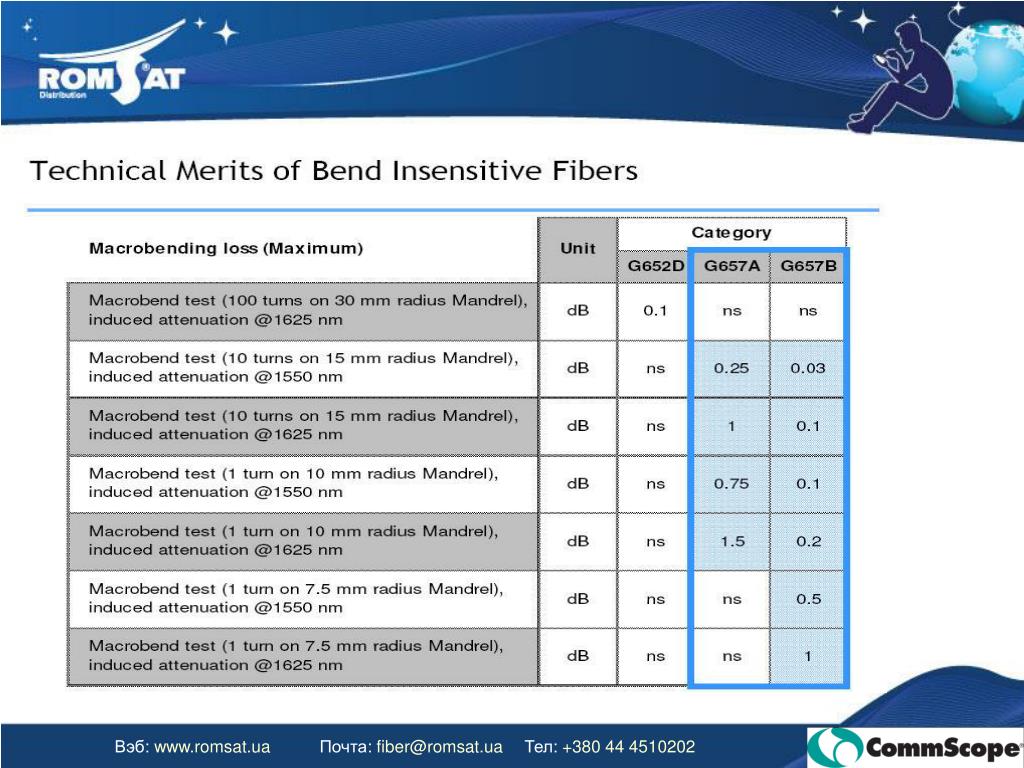

Переваги волокна стандарту G 657 Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Практичний приклад Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202

Вэб: www.romsat.uaПочта: fiber@romsat.uaТел: +380 44 4510202
