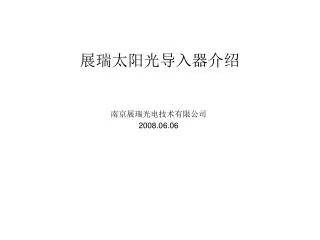

展瑞太阳光导入器介绍

1. 展瑞太阳光导入器介绍 南京展瑞光电技术有限公司 2008.06.06

2. 展瑞太阳光导入器概述 • 研发过程简介 • 集三年自主研发和大学硕博精英巨资研发之大成，四项国家专利，整合国际相关阳光频谱、光成份分离、阳光压缩提升、材料合成、光导纤维、光电数控、太阳与地球公自转计算模型等产业技术的突破和发展，数十年模拟老化试验和两年的市场投放使用，不断升级和改进而定型。 • 目标定位简介 • 集高科技透镜集光、太阳跟踪、光缆传送、安全照具于一体，将紫、红外线大幅拦截分离的绿色、环保、清洁的新型健康光源、新型能源。创造100%的阳光， “把太阳捧回家”，让人们享受沐浴在阳光下的全新、高贵的生活，节能环保。

3. 太阳光导入器主要性能和应用 • 绿色：利用太阳能，无污染，一天9个多小时100%自然光 • 节能：提升阳光6500倍，年供3285度的电能光照 • 健康：隔离紫外线、红外线，排除X、Y、Φ、β、γ、α等有害射线 • 寿命：30年使用寿命。模拟老化试验40年无故障。已使用2年，风雪日晒，无一故障 • 功能：清洁阳光引入室内，引领世界人居未来 应用范围： 1，家庭应用 2，商业用途 3，单位使用 4，危险产地照明 5，地下室、车库照明 6，水产养殖 7，科学研究 8，其他

4. 太阳光导入器工作原理 透镜集光+光导纤维传送方式——以最大的效率采集传输阳光 光纤导入式系统是利用凸镜聚焦提升阳光照度、光纤导入、自动跟踪太阳，将阳光压缩数万倍，通过光纤导入将阳光传输转弯，随心所欲到达任何位置系统。不受房间的位置、窗户的方位、太阳的高度等条件的限制，一整日都能够进行稳定的采光。

5. 太阳光导入器科技创新亮点 • 太阳自动追踪 为从日出到日落都能准确捕捉太阳光，本系统使用了微电脑控制的智能感光系统。该系统能自动感应阳光，及时做出调整动作、横竖(XY)双轴全方位转动，确保任何时刻都能准确对准太阳，误差在15秒内。只要室外有阳光，室内就可以有自然阳光直射。夜间或阴雨天本系统会自动的停止运行，并自动转回到第二天早上的位置，然后自动切换到电光源照明，第二天太阳升起又开始进行自动跟踪运行。 • 凸透镜聚焦高度压缩提升太阳光 高性能凸透镜的球面保证了大范围接收太阳光，利用其聚焦作用将采集到的阳光高度压缩提升阳光万倍以上，聚焦点阳光提升后产生高光照及亮热量，精确送入定位于透镜焦点上的光纤入射口，为光纤出口端高光输出奠定基础。光导纤维将太阳光导入传输到室内，进行充分大面积照射，出光口的阳光亮度增强，提供了较强的室内阳光照射。 • 利用光学原理分离，可控制紫、红外线输出 在光纤入射前端装备了特殊的反射片和隔热片，光导纤维的入射端精确定位在紫红外线之间的可见光焦点上，通过物理距离差异定位将99.9%紫外线大幅度的拦截下来，对太阳中的X、Y、Φ、β、γ、α等等具有放射性的射线也全部进行了排除。光缆进入的少量的紫外线、红外线和大量的可见光，对室内安全阳光中保持一定安全量的紫外线杀菌和一定量红外线幅射增热，给人以高品质安全阳光感受。 • 实现太阳光和电光源的自动切换 内置电光源， 智能感光系统会识别周围的光照亮度，在夜间或阴雨天光线很弱的情况下，会自动打开LED节能灯，随时保持室内亮度。 • 特殊的光纤冷却系统，保证光纤端口不烧焦老化，保证光损耗最小

6. 太阳光收集传输系统主要特点 • 功能齐全 对于晴天、阴天、晚上系统都会自动处理。 1 在晴天时只要太阳光的照度能够达到程序设定的最低门限，开机后4秒系统控制部分将采集和处理的方位角传感器和高度角传感器信号，将光信号转换成电信号，再经放大之后送入中央处理器，中央处理器中的模数转换器将模拟信号转换成数字信号，中央处理器对这些数字信号进行分析，判断此时经聚光器汇聚的光斑是否包围光纤入口，包围则系统不动作，如果光斑偏离光纤入口，则输出相应的控制代码，控制电动机，电磁离合器动作，从而控制聚光器转动和摆动调节使光纤入口处始终在光斑之内，这样采光面始终正对太阳，吸收的光能最大，且跟踪精度较高。 2 在阴天或晚上如果用户需要光时，可以手动打开开灯按钮，则控制部分将会驱动电机将LED光源转到光纤的入口。不需要光纤照明时可关闭开灯按钮，控制部分将驱动电机将光源移走。 3 在晴天时系统将4分钟采集一次太阳光的角度传感器的信号，即4分钟系统将会动作一次，进行太阳光角度的调整。 4 如果太阳光的光照强度低于程序设定的最低门限超过40分钟，系统控制部分将认为晚上到来，驱动电机抬头自动归位。 • 判断精度高 系统采用高速数据采样技术，A/D采样速度为100MHz，使系统转换速度快。保证了系统的实时性。跟踪太阳精度0.2-0.度。 • 智能化程度高 系统控制部分达到了完全智能化，用户在安装调试结束后，系统将自动处理、判断各种天气信息自动作出相应的处理。 • 安装方便 系统不受地理环境的限制，只要安装在光照的地方即可，安装过程非常简单。

7. 展瑞太阳光导入器规格

8. 光照亮度与空间 • 导入阳光从光缆出射端以58度角向外铺张。出光端附近亮度惊人，可达10000勒克斯以上，是普通灯光的数十倍乃至上百倍。按距离与面积成正比原理及距离与照度成反比原理，离光缆出射端距离越远，其照射面积可以无限扩大，但其亮度也随之相应下降。普通房间安装该产品，平均亮度能达到普通照明要求的10倍以上。 • 我们的效果： • 在夏天晴天，30米长光纤出光口5米处，50-60 雷克斯亮度 • 在冬天晴天，30米长光纤出光口5米处，30 雷克斯亮度 • 完全满足你的要求

9. 使用太阳光导入器后照明效果比较 南京项目实例

10. 照射器具 可根据客户的不同要求安装不同照射器具，包括：垂直向下照射型安装、侧面斜照型安装、移动照射型安装等。我们正在研发遥控旋转多方位照射型照具，可以人为控制所要照射的位置，进一步增加使用效率。

11. 太阳光导入器的使用和安装 施工项目：1、架台的制作2、光缆用配管施工3、太阳光导入器的起吊和安装固定4、铺设光缆5、电源配线6、输出端照射器具的安装7、运行、调试标准施工期限：依据不同的建筑，各有差异，一般家用型的施工期为1天 太阳光导入器安装在室外房顶、阳台、地面、墙壁等能一年四季均照得到太阳光的地方

12. 产品价格和出厂配置 系统出厂配套： 1，阳光采集器 1台 2，尾灯一个，可由用户指定本公司现有品种 3，说明书 1本

13. 选配件价格

14. 谢谢！ 联系我们： 张艺先生 电话：025-83054258 手机：13801581699 传真：025-57041929 邮箱：spreadray@126.com 网址：http://www.pof-spread.com
