Java への変換による安全な C 言語の実装

Javaへの変換による安全なC言語の実装 上嶋祐紀　　住井英二郎（東北大学大学院情報科学研究科）

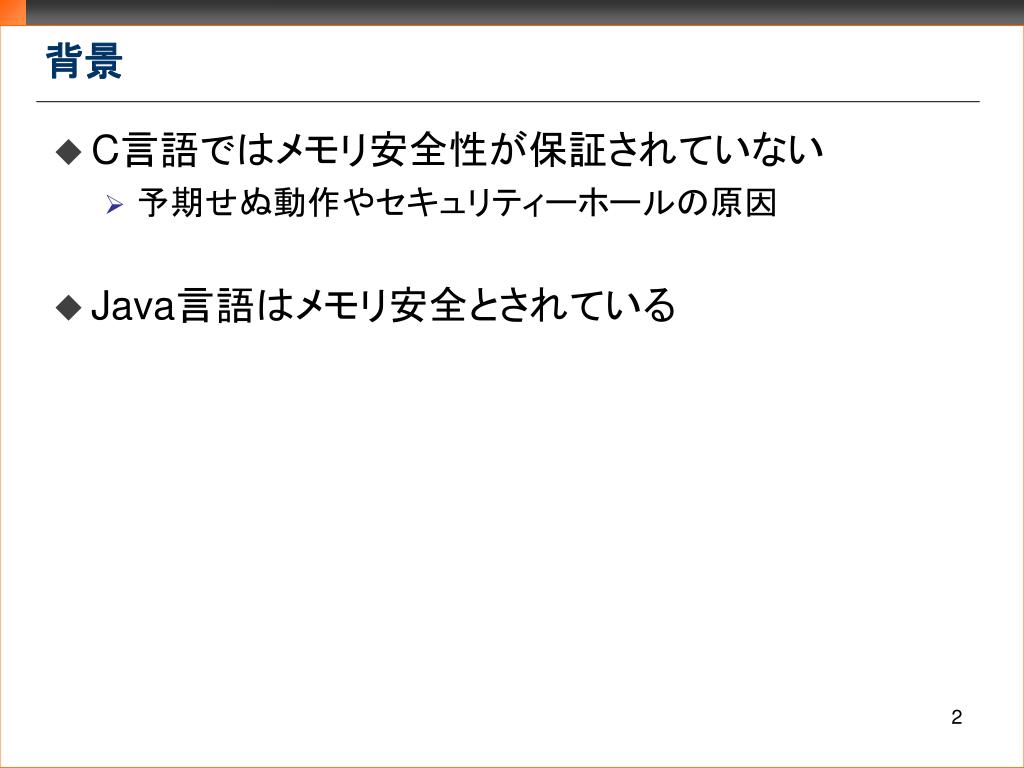

背景 • C言語ではメモリ安全性が保証されていない • 予期せぬ動作やセキュリティーホールの原因 • Java言語はメモリ安全とされている

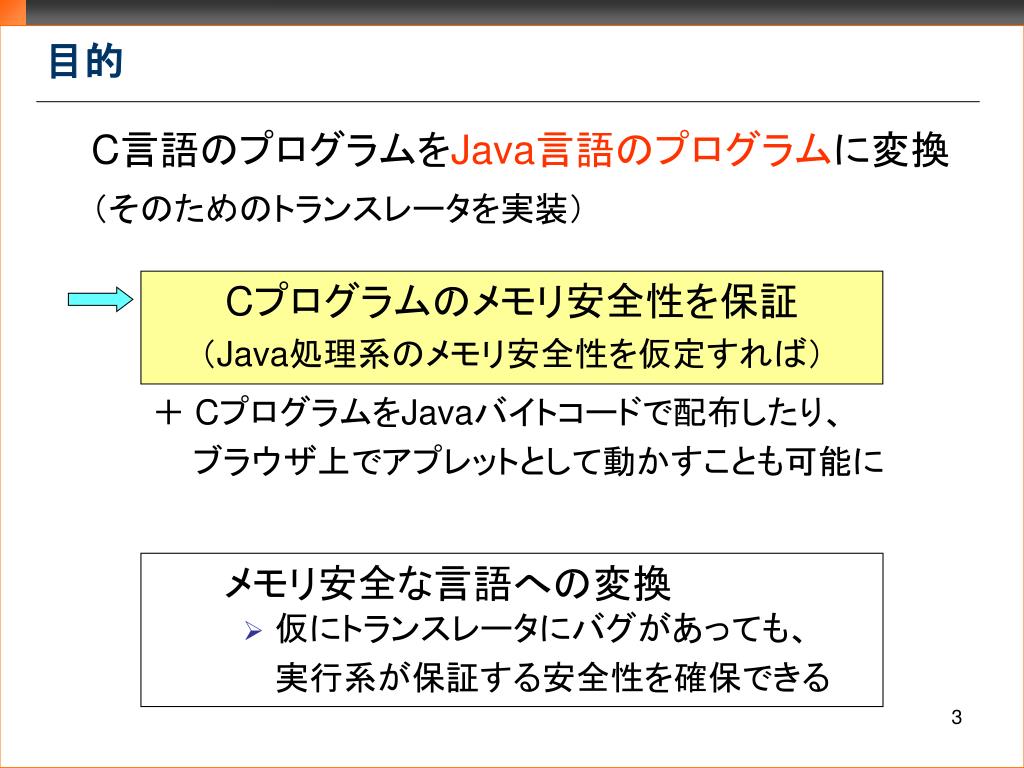

目的 C言語のプログラムをJava言語のプログラムに変換（そのためのトランスレータを実装） Cプログラムのメモリ安全性を保証（Java処理系のメモリ安全性を仮定すれば）＋ CプログラムをJavaバイトコードで配布したり、　ブラウザ上でアプレットとして動かすことも可能にメモリ安全な言語への変換 • 仮にトランスレータにバグがあっても、実行系が保証する安全性を確保できる

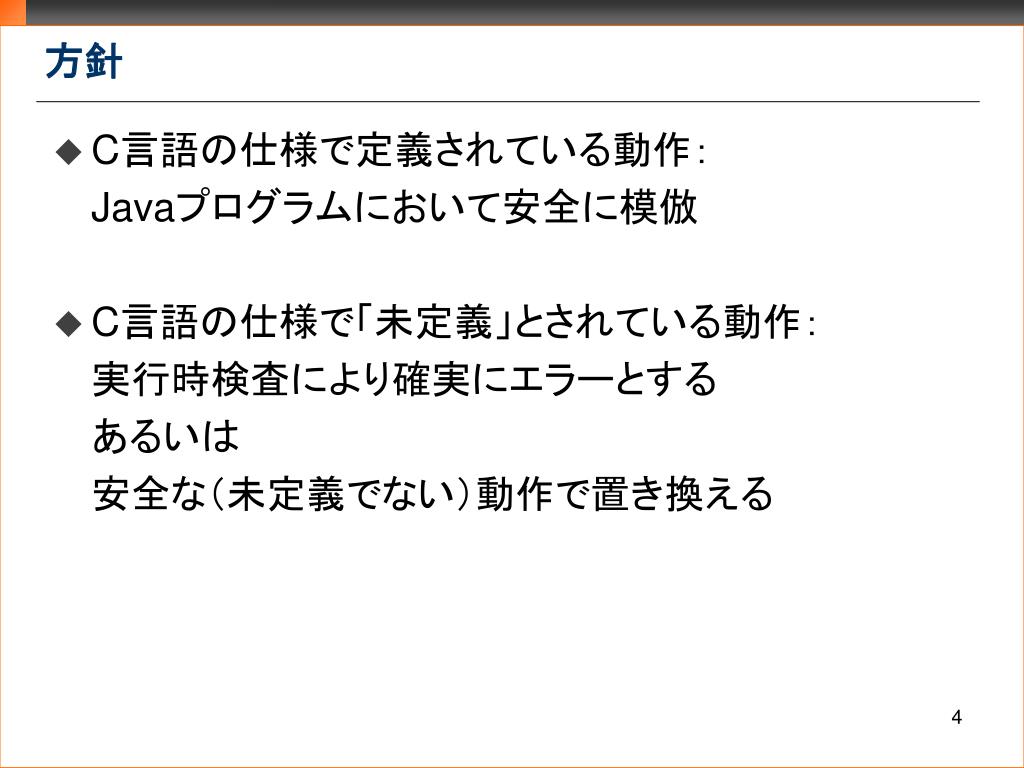

方針 • C言語の仕様で定義されている動作： Javaプログラムにおいて安全に模倣 • C言語の仕様で「未定義」とされている動作：実行時検査により確実にエラーとするあるいは安全な（未定義でない）動作で置き換える

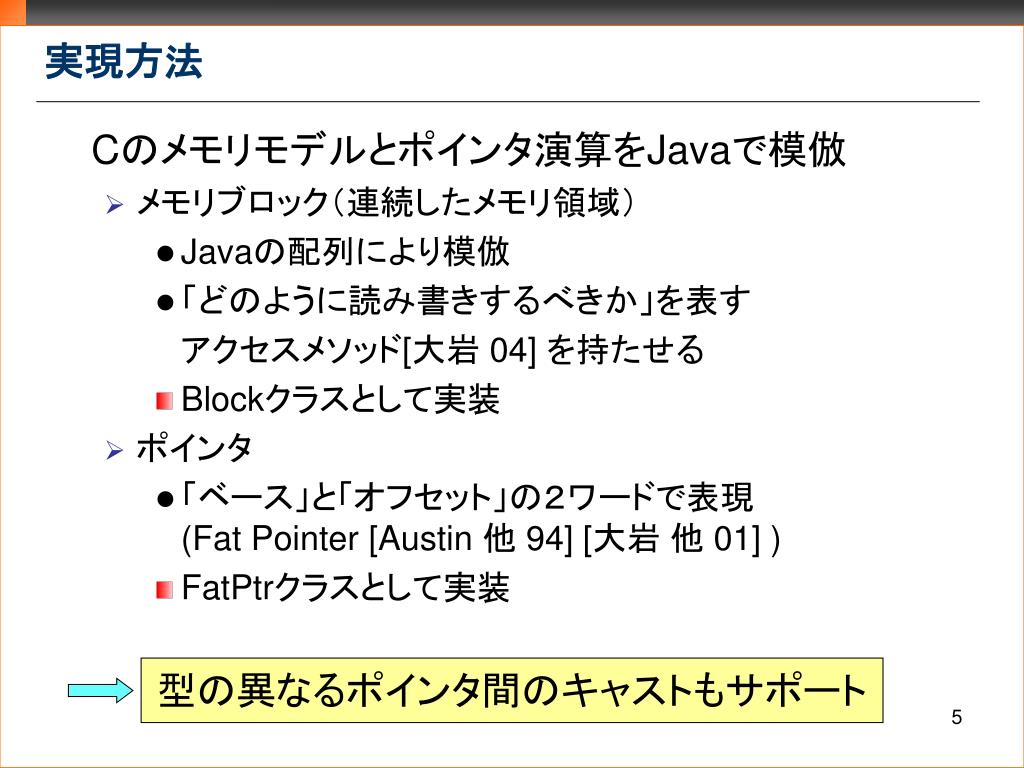

実現方法 Cのメモリモデルとポインタ演算をJavaで模倣 • メモリブロック（連続したメモリ領域） • Javaの配列により模倣 • 「どのように読み書きするべきか」を表すアクセスメソッド[大岩 04] を持たせる • Blockクラスとして実装 • ポインタ • 「ベース」と「オフセット」の２ワードで表現(Fat Pointer [Austin 他 94] [大岩他 01] ) • FatPtrクラスとして実装型の異なるポインタ間のキャストもサポート

Outline • 変換の例 • 配列の宣言 • アドレス演算 • ポインタと整数の加算 • キャスト • 変換に利用するJavaクラスの詳細 • 最適化 • 実験結果と考察 • 関連研究 • 結論と今後の課題

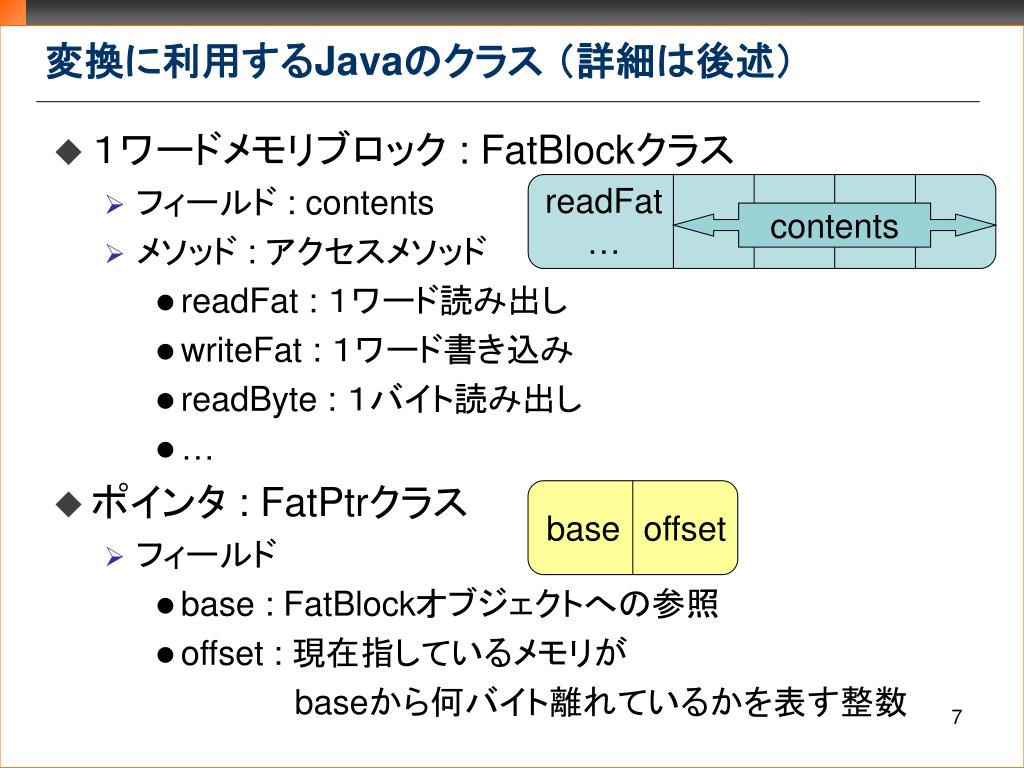

変換に利用するJavaのクラス（詳細は後述） • １ワードメモリブロック : FatBlockクラス • フィールド : contents • メソッド : アクセスメソッド • readFat : １ワード読み出し • writeFat : １ワード書き込み • readByte : １バイト読み出し • … • ポインタ : FatPtrクラス • フィールド • base : FatBlockオブジェクトへの参照 • offset : 現在指しているメモリが baseから何バイト離れているかを表す整数 readFat … contents base offset

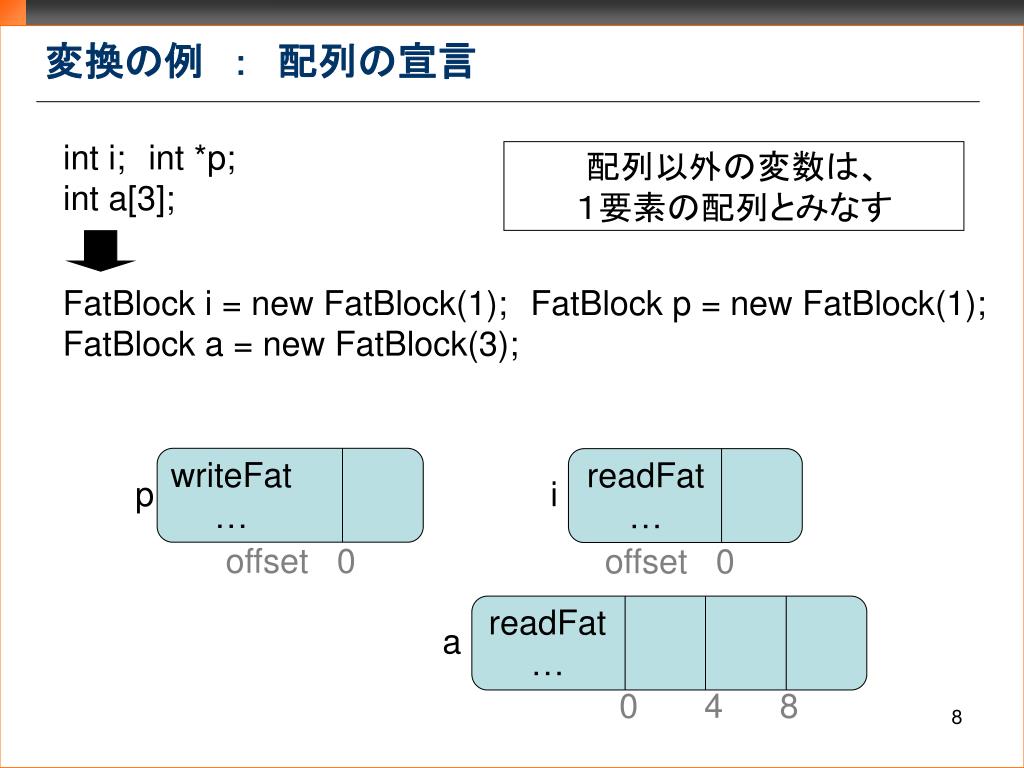

変換の例　：　配列の宣言 int i;int *p; int a[3]; 配列以外の変数は、１要素の配列とみなす FatBlock i = new FatBlock(1);FatBlock p = new FatBlock(1); FatBlock a = new FatBlock(3); writeFat … readFat … p i offset 0 offset 0 readFat … a 0 4 8

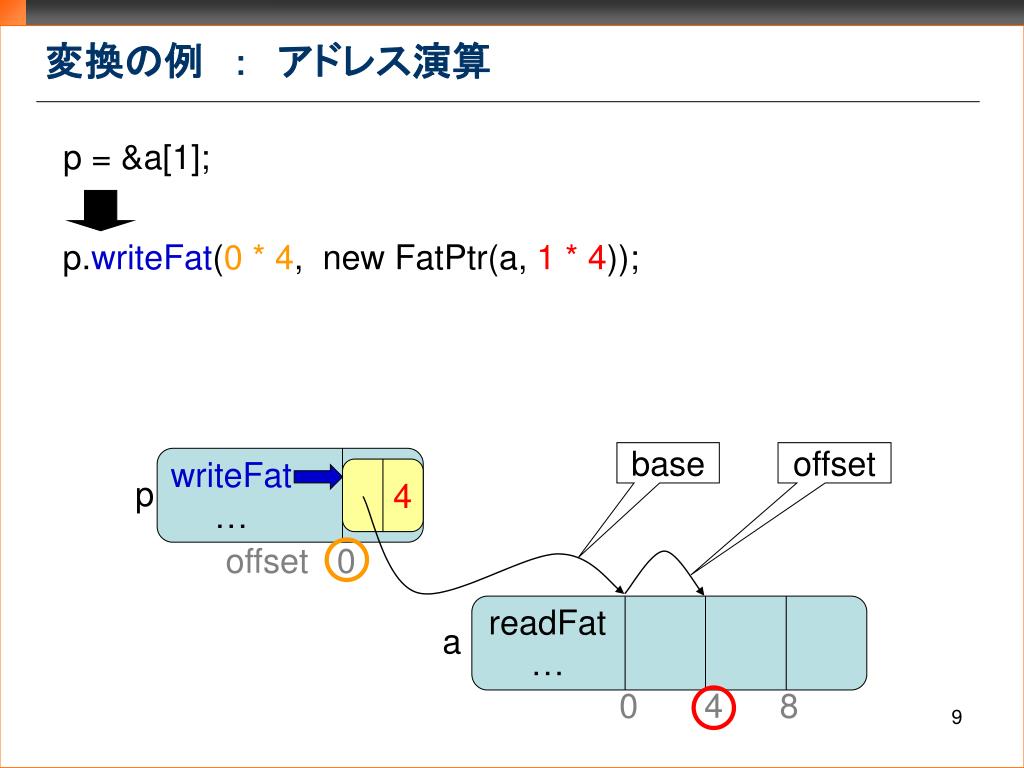

4 変換の例　：　アドレス演算 p = &a[1]; p.writeFat(0* 4, new FatPtr(a, 1 * 4)); base offset writeFat … p offset 0 readFat … a 0 4 8

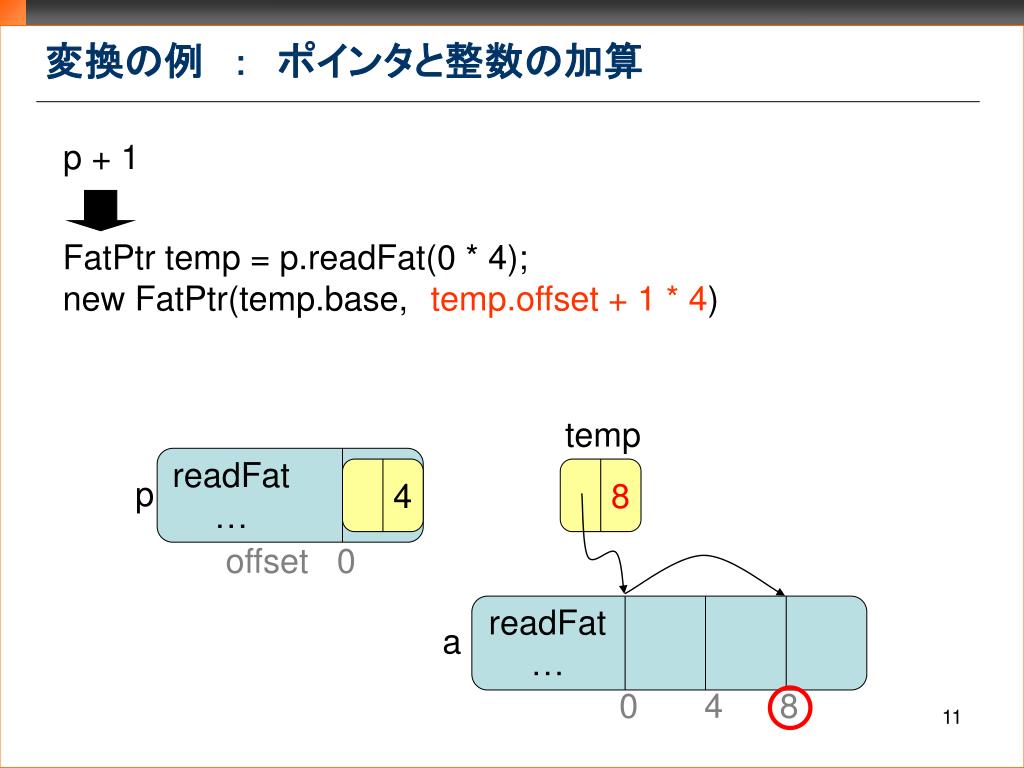

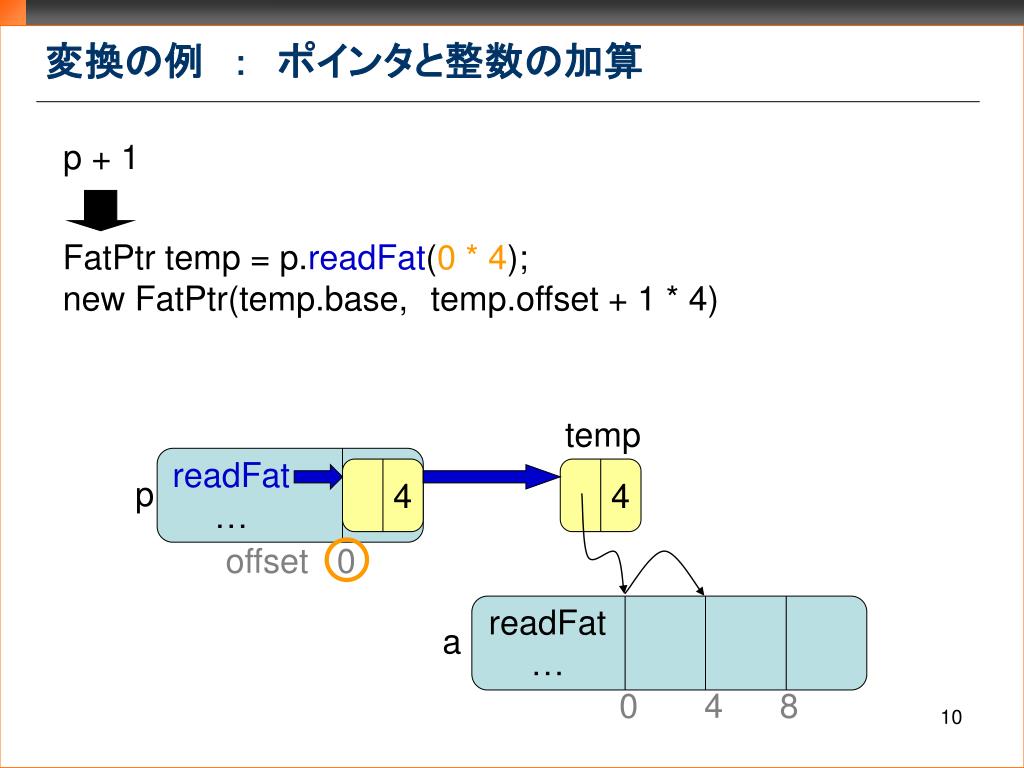

4 4 変換の例　：　ポインタと整数の加算 p + 1 FatPtr temp = p.readFat(0* 4); new FatPtr(temp.base,temp.offset + 1 * 4) temp readFat … p offset 0 readFat … a 0 4 8

8 4 変換の例　：　ポインタと整数の加算 p + 1 FatPtr temp = p.readFat(0 * 4); new FatPtr(temp.base,temp.offset + 1 * 4) temp readFat … p offset 0 readFat … a 0 4 8

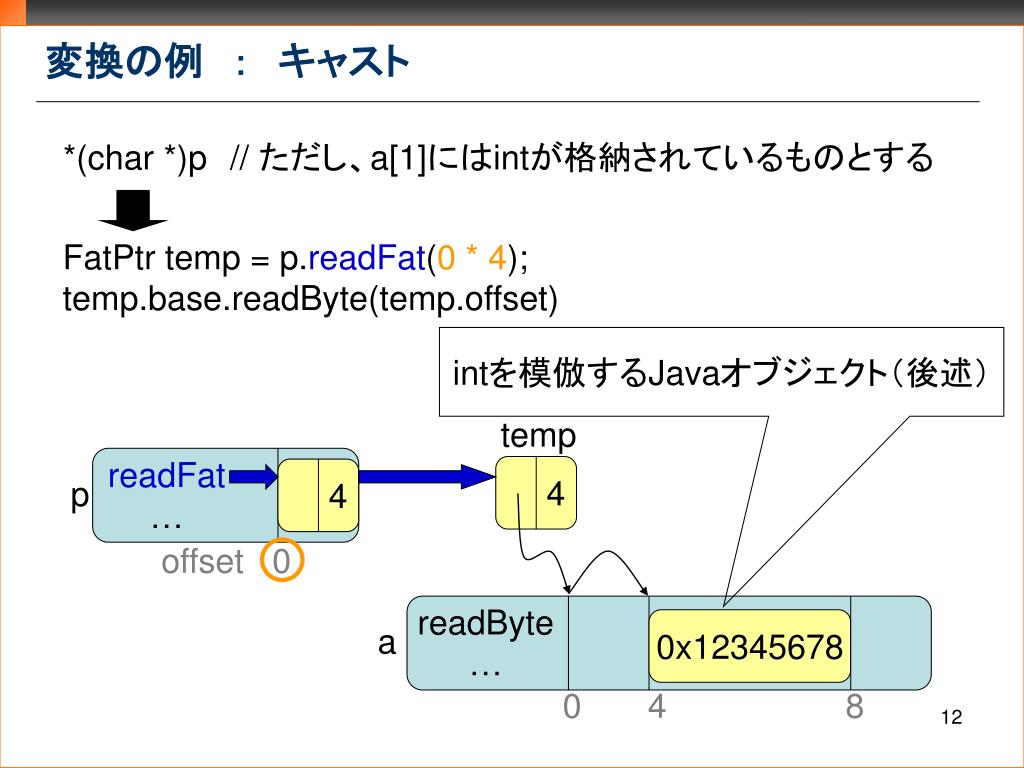

4 4 変換の例　：　キャスト *(char *)p// ただし、a[1]にはintが格納されているものとする FatPtr temp = p.readFat(0* 4); temp.base.readByte(temp.offset) intを模倣するJavaオブジェクト（後述） temp readFat … p offset 0 readByte … 0x12345678 a 0 4 8

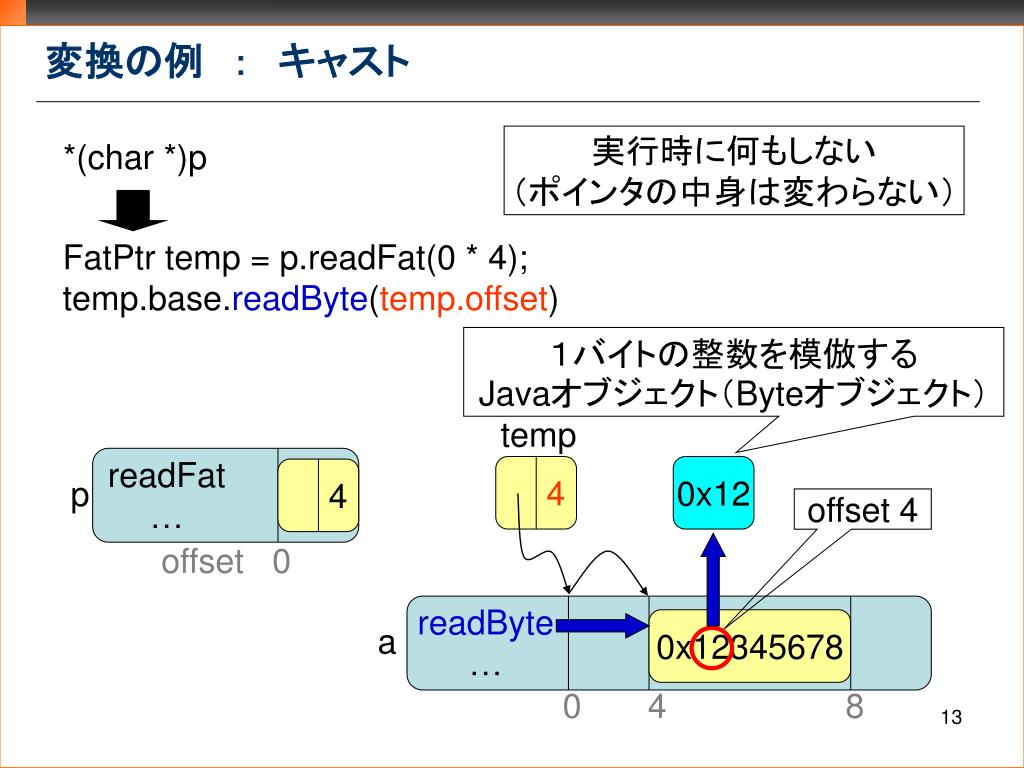

4 4 変換の例　：　キャスト実行時に何もしない（ポインタの中身は変わらない） *(char *)p FatPtr temp = p.readFat(0 * 4); temp.base.readByte(temp.offset) １バイトの整数を模倣する Javaオブジェクト（Byteオブジェクト） temp readFat … 0x12 p offset 4 offset 0 readByte … 0x12345678 a 0 4 8

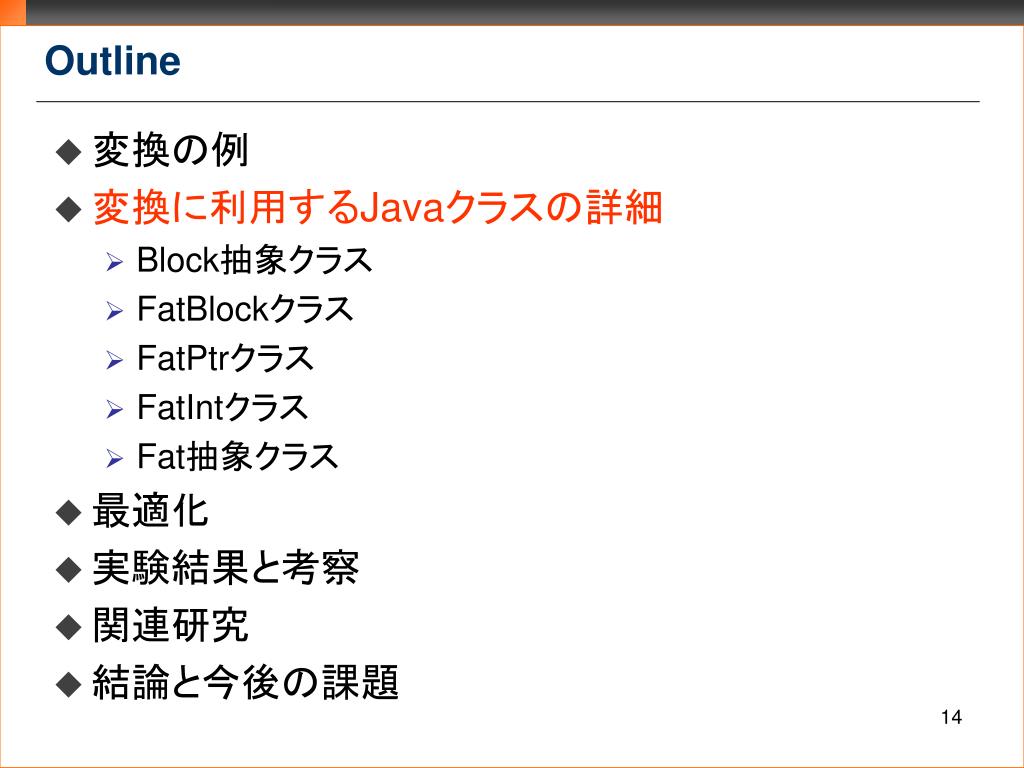

Outline • 変換の例 • 変換に利用するJavaクラスの詳細 • Block抽象クラス • FatBlockクラス • FatPtrクラス • FatIntクラス • Fat抽象クラス • 最適化 • 実験結果と考察 • 関連研究 • 結論と今後の課題

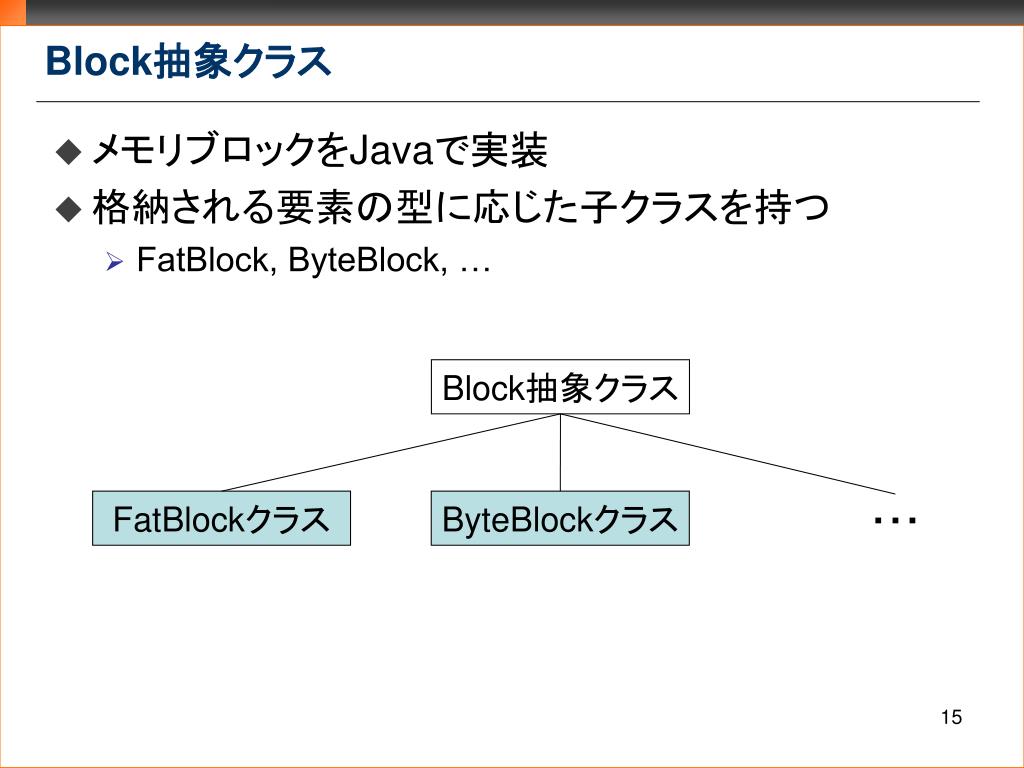

Block抽象クラス • メモリブロックをJavaで実装 • 格納される要素の型に応じた子クラスを持つ • FatBlock, ByteBlock, … Block抽象クラス FatBlockクラス ByteBlockクラス・・・

Block抽象クラス abstract class Block { int objsize; // 格納されている要素の（Cにおける）サイズ int size; // メモリブロックのサイズ int addr; // メモリブロックの先頭アドレス Object[] contents; // 連続したメモリ領域を表現 abstract Fat readFat(int vo); // １ワード読み出し abstract void writeFat(int vo, Fat f); // １ワード書き込み … // 各型の値を読み書きするためのアクセスメソッド }

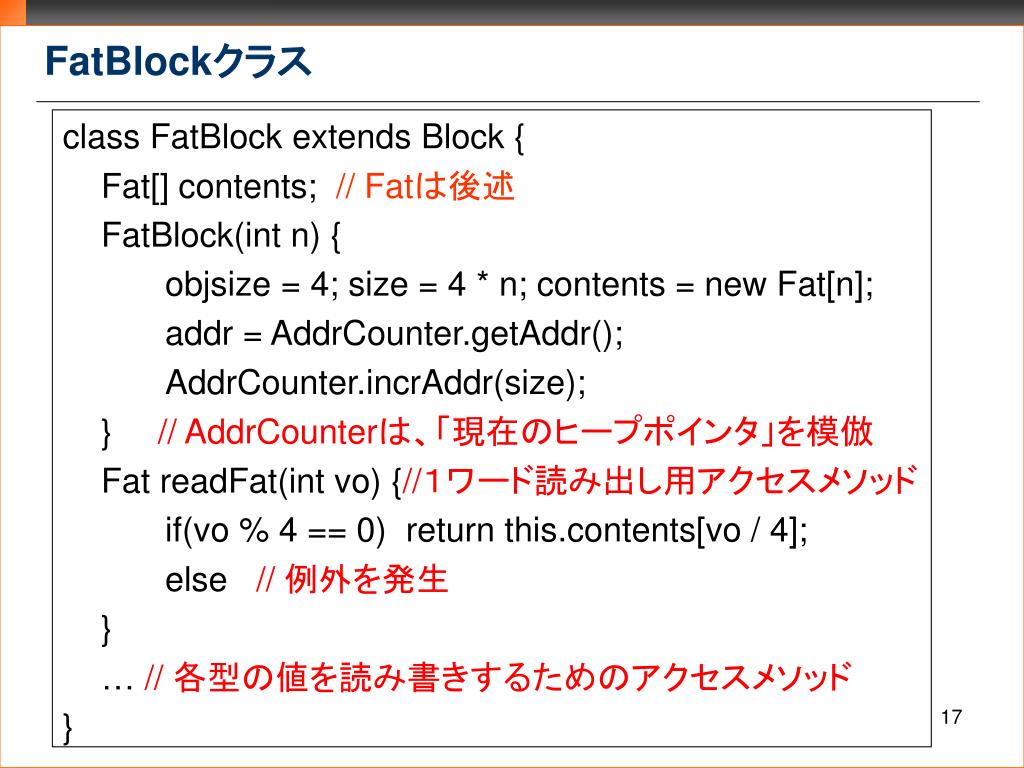

FatBlockクラス class FatBlock extends Block { Fat[] contents; // Fatは後述 FatBlock(int n) { objsize = 4; size = 4 * n; contents = new Fat[n]; addr = AddrCounter.getAddr(); AddrCounter.incrAddr(size); }// AddrCounterは、「現在のヒープポインタ」を模倣 Fat readFat(int vo) {//１ワード読み出し用アクセスメソッド if(vo % 4 == 0) return this.contents[vo / 4]; else // 例外を発生 } … // 各型の値を読み書きするためのアクセスメソッド }

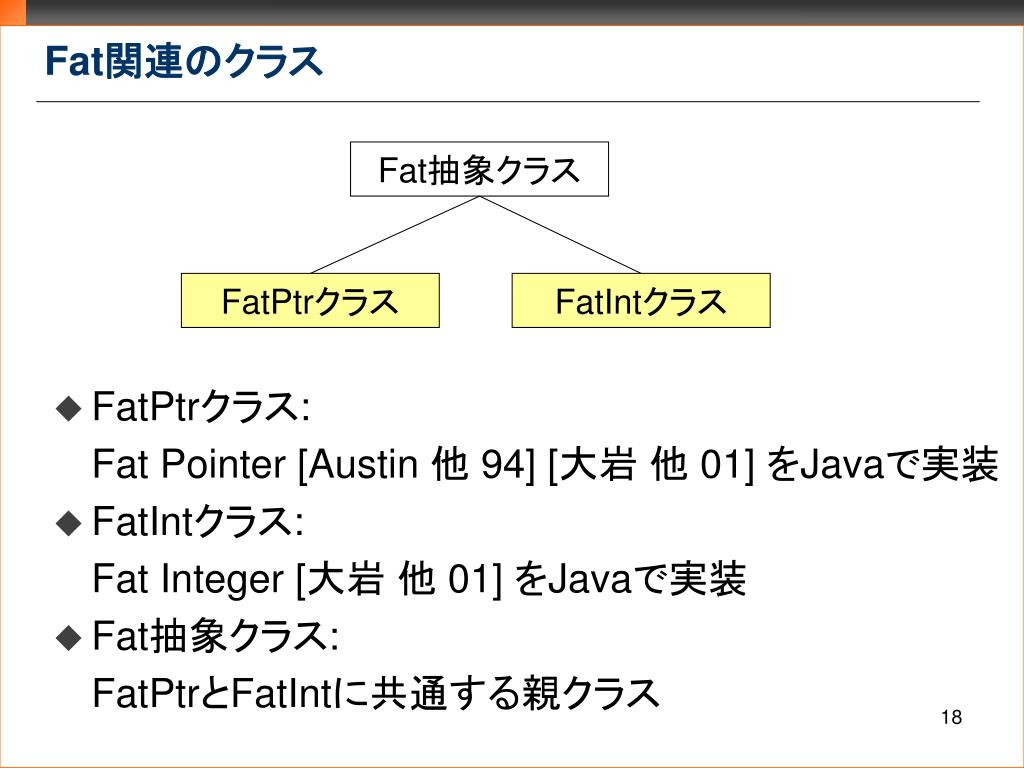

Fat関連のクラス • FatPtrクラス: Fat Pointer [Austin 他 94] [大岩他 01] をJavaで実装 • FatIntクラス: Fat Integer [大岩他 01] をJavaで実装 • Fat抽象クラス: FatPtrとFatIntに共通する親クラス Fat抽象クラス FatPtrクラス FatIntクラス

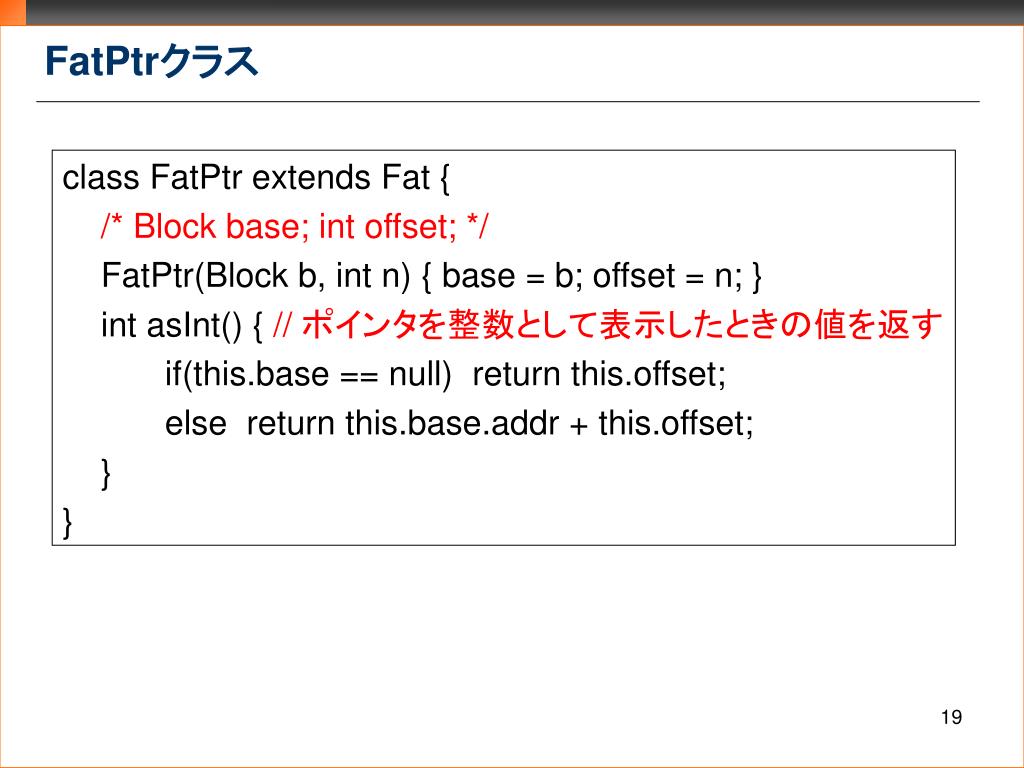

FatPtrクラス class FatPtr extends Fat { /* Block base; int offset; */ FatPtr(Block b, int n) { base = b; offset = n; } int asInt() { // ポインタを整数として表示したときの値を返す if(this.base == null) return this.offset; else return this.base.addr + this.offset; } }

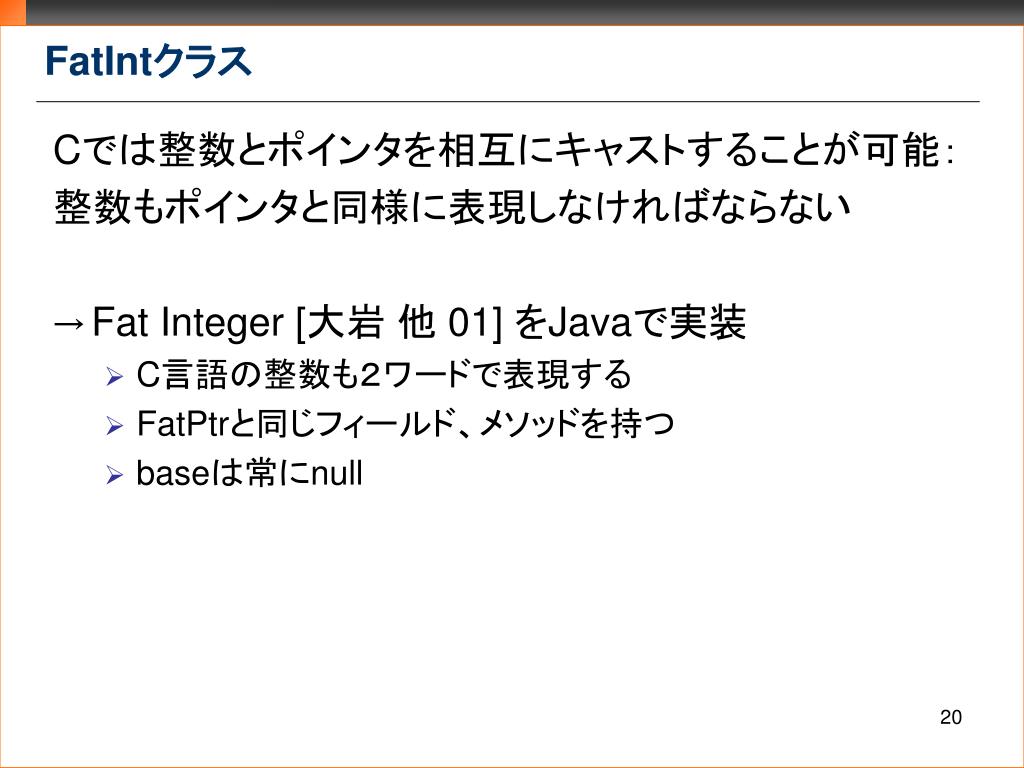

FatIntクラス Cでは整数とポインタを相互にキャストすることが可能：整数もポインタと同様に表現しなければならない • Fat Integer [大岩他 01] をJavaで実装 • C言語の整数も２ワードで表現する • FatPtrと同じフィールド、メソッドを持つ • baseは常にnull

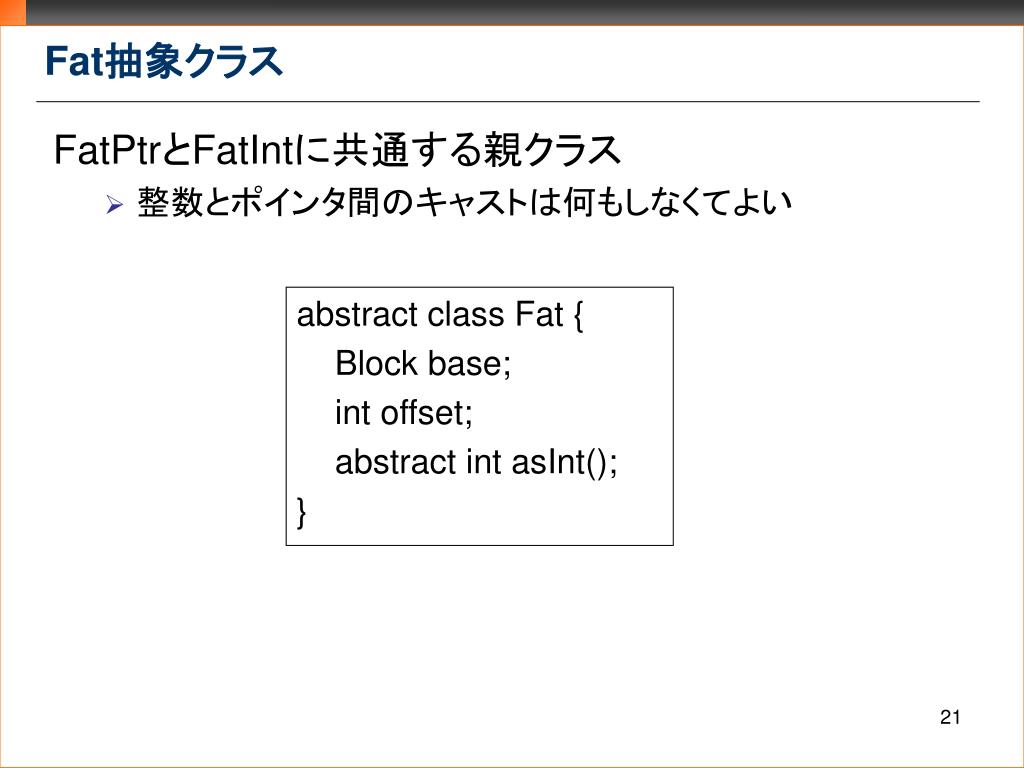

Fat抽象クラス FatPtrとFatIntに共通する親クラス • 整数とポインタ間のキャストは何もしなくてよい abstract class Fat { Block base; int offset; abstract int asInt(); }

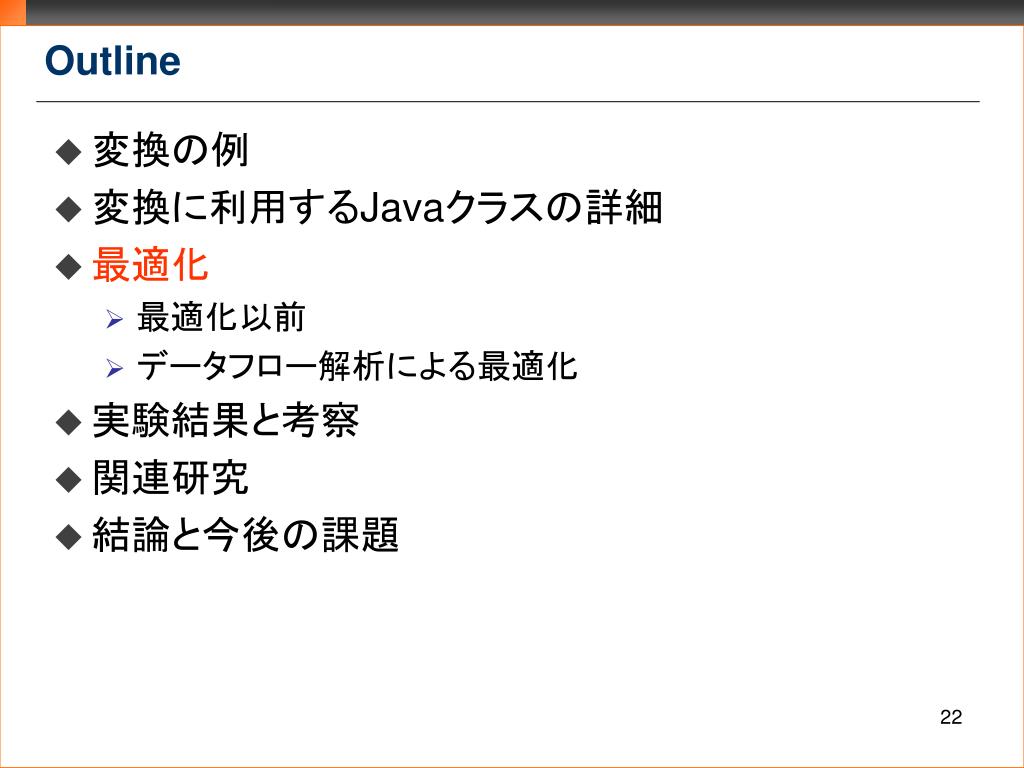

Outline • 変換の例 • 変換に利用するJavaクラスの詳細 • 最適化 • 最適化以前 • データフロー解析による最適化 • 実験結果と考察 • 関連研究 • 結論と今後の課題

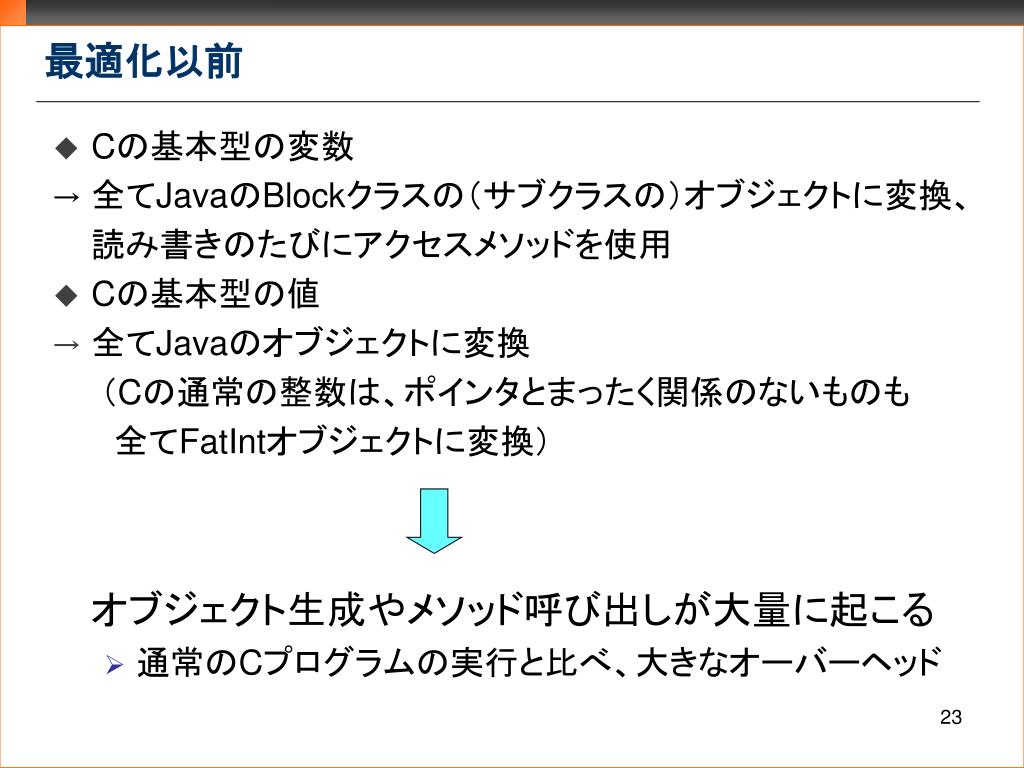

最適化以前 • Cの基本型の変数 • 全てJavaのBlockクラスの（サブクラスの）オブジェクトに変換、読み書きのたびにアクセスメソッドを使用 • Cの基本型の値 • 全てJavaのオブジェクトに変換（Cの通常の整数は、ポインタとまったく関係のないものも　全てFatIntオブジェクトに変換）オブジェクト生成やメソッド呼び出しが大量に起こる • 通常のCプログラムの実行と比べ、大きなオーバーヘッド

データフロー解析による最適化 以下の条件を全て満たすCの変数を、（BlockやFatではなく）Javaの通常の基本型変数に変換 • int, long, doubleといった、Cの基本型を持つ • ポインタを代入されることがない • アドレス演算子（＆）によりアドレスを取られることがない • 関数の仮引数ではない

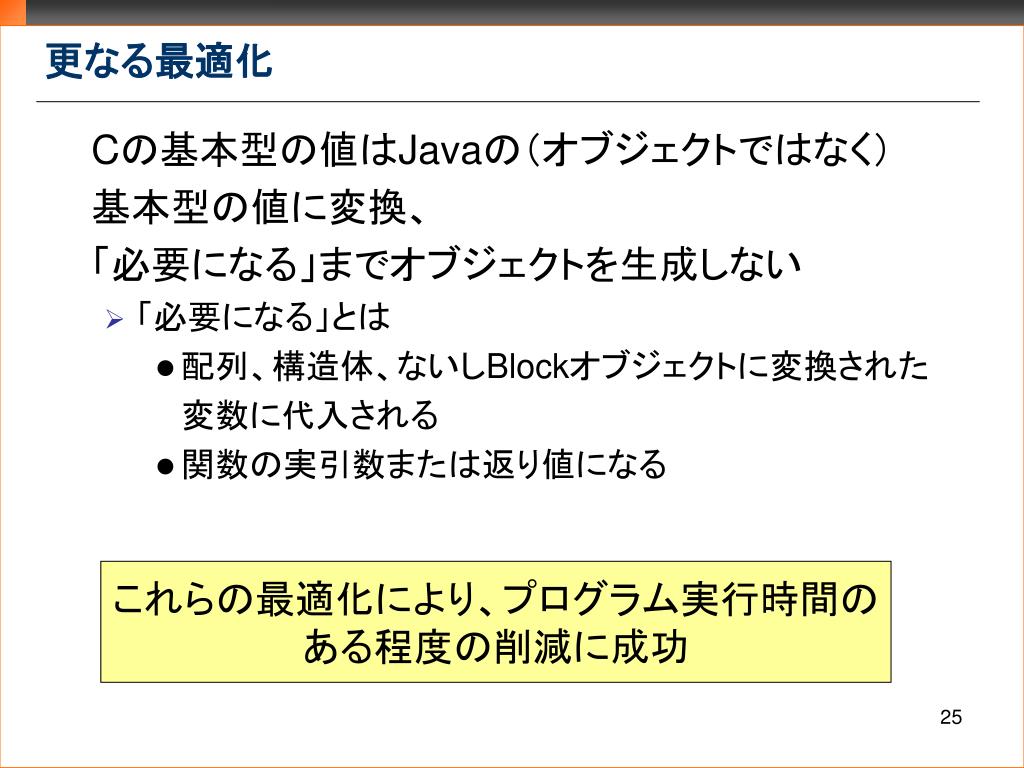

更なる最適化 Cの基本型の値はJavaの（オブジェクトではなく）基本型の値に変換、「必要になる」までオブジェクトを生成しない • 「必要になる」とは • 配列、構造体、ないしBlockオブジェクトに変換された変数に代入される • 関数の実引数または返り値になるこれらの最適化により、プログラム実行時間のある程度の削減に成功

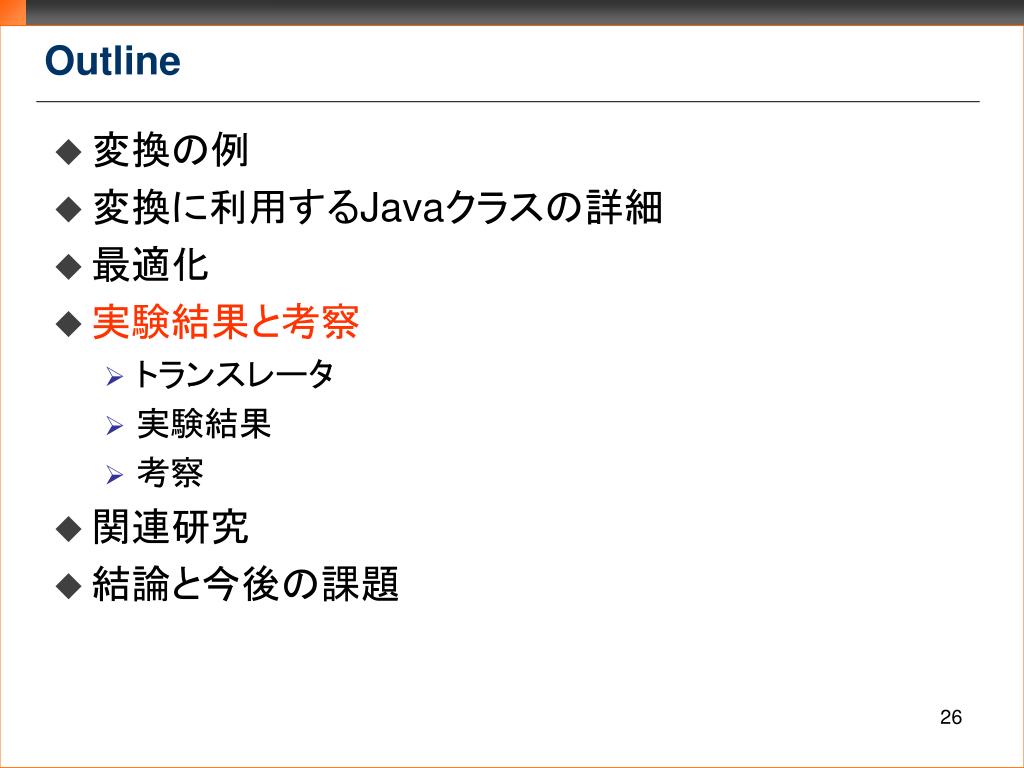

Outline • 変換の例 • 変換に利用するJavaクラスの詳細 • 最適化 • 実験結果と考察 • トランスレータ • 実験結果 • 考察 • 関連研究 • 結論と今後の課題

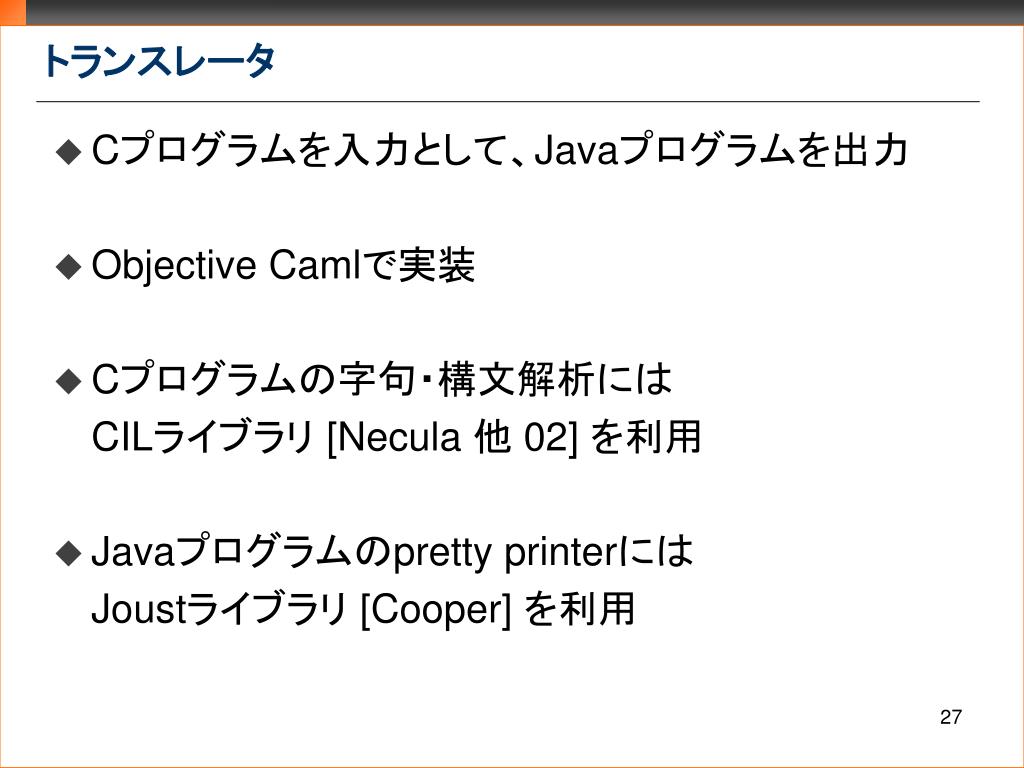

トランスレータ • Cプログラムを入力として、Javaプログラムを出力 • Objective Camlで実装 • Cプログラムの字句・構文解析には CILライブラリ [Necula 他 02] を利用 • Javaプログラムのpretty printerには Joustライブラリ [Cooper] を利用

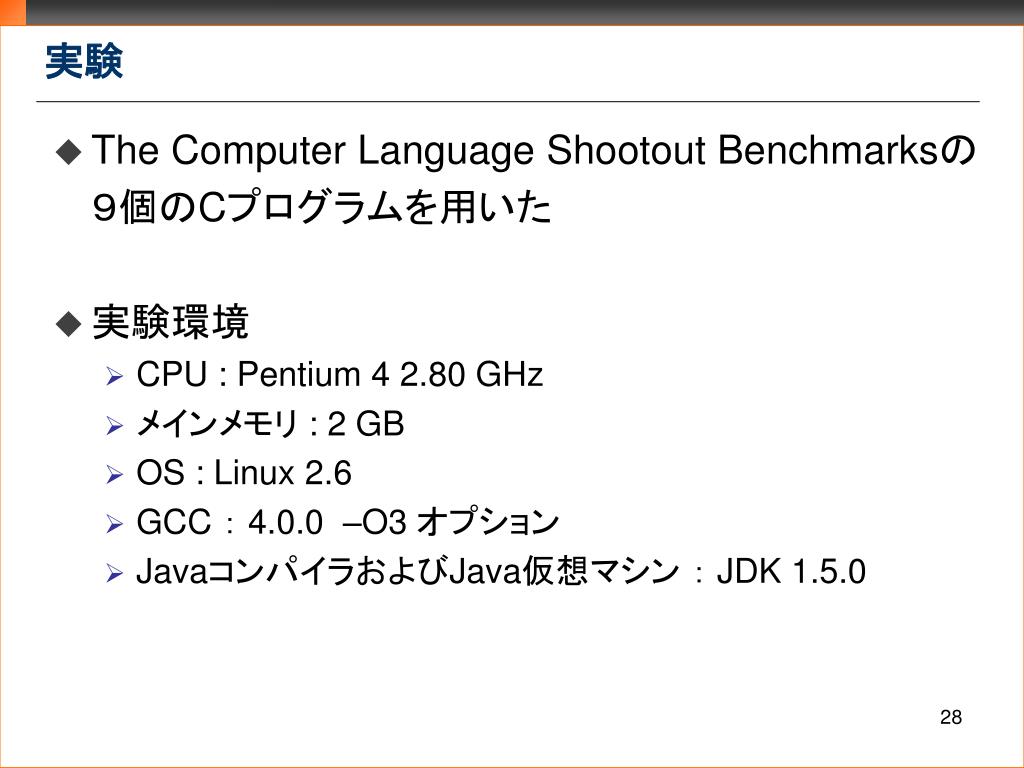

実験 • The Computer Language Shootout Benchmarksの９個のCプログラムを用いた • 実験環境 • CPU : Pentium 4 2.80 GHz • メインメモリ : 2 GB • OS : Linux 2.6 • GCC ： 4.0.0 –O3 オプション • JavaコンパイラおよびJava仮想マシン： JDK 1.5.0

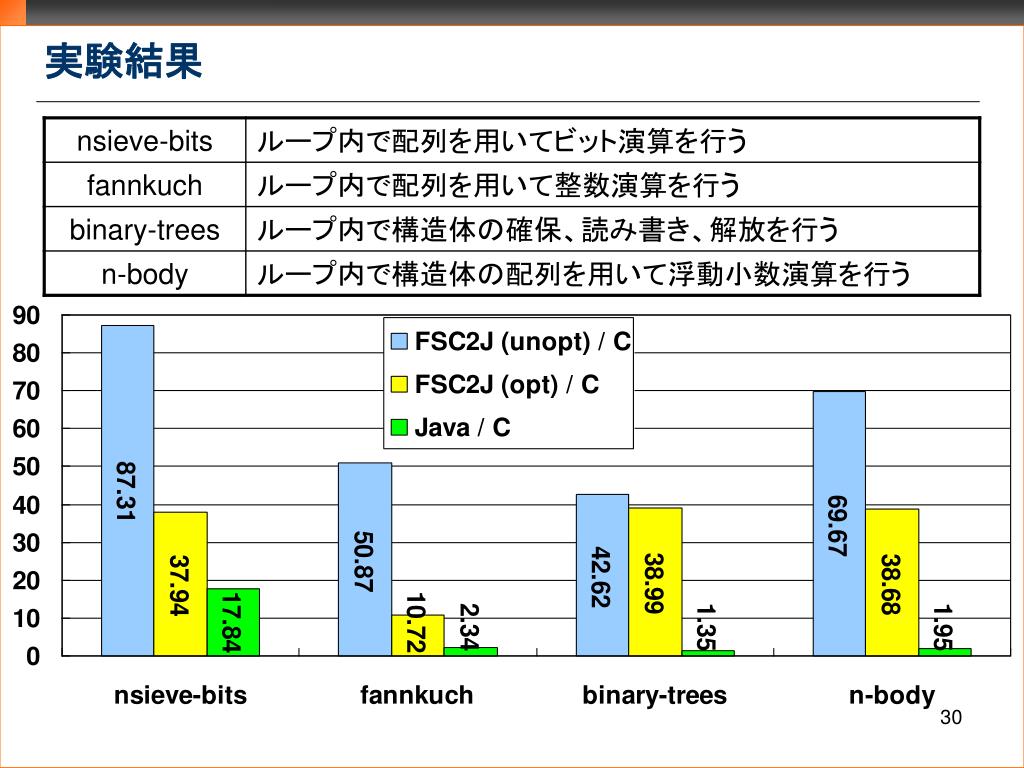

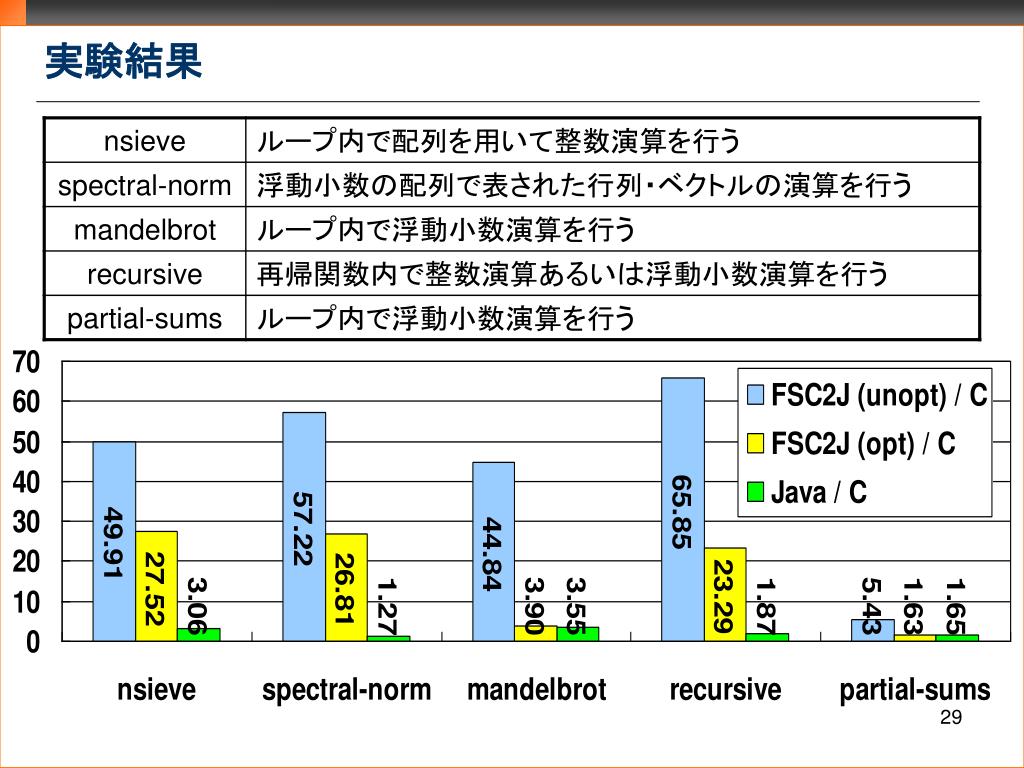

実験結果

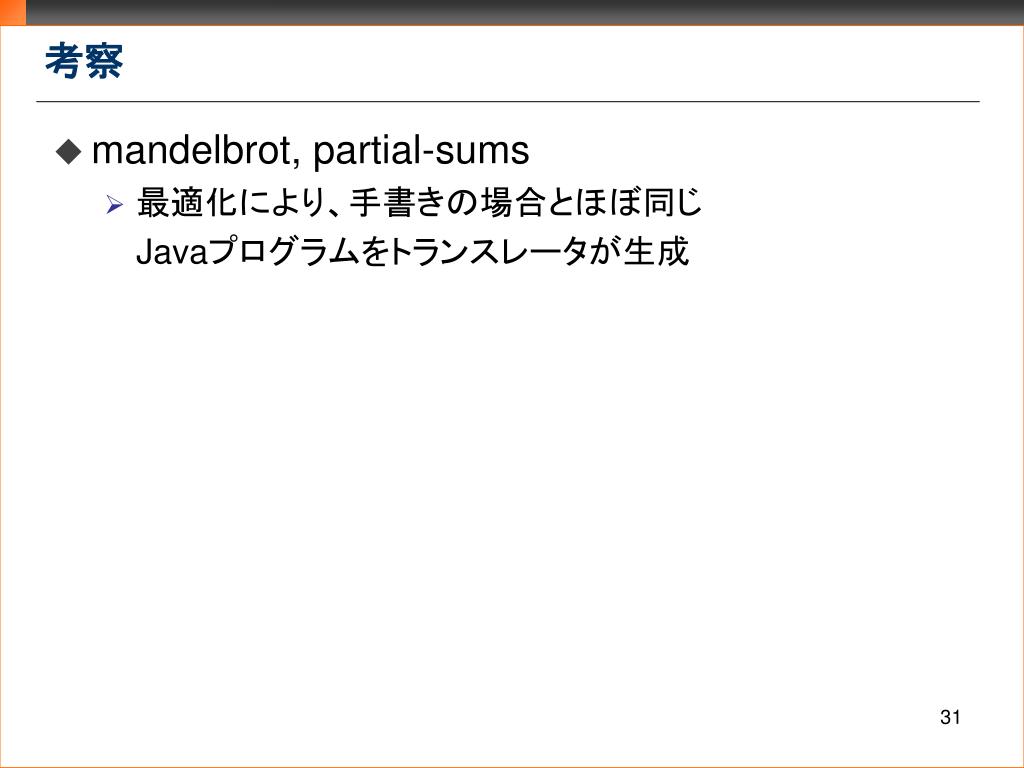

考察 • mandelbrot, partial-sums • 最適化により、手書きの場合とほぼ同じ Javaプログラムをトランスレータが生成

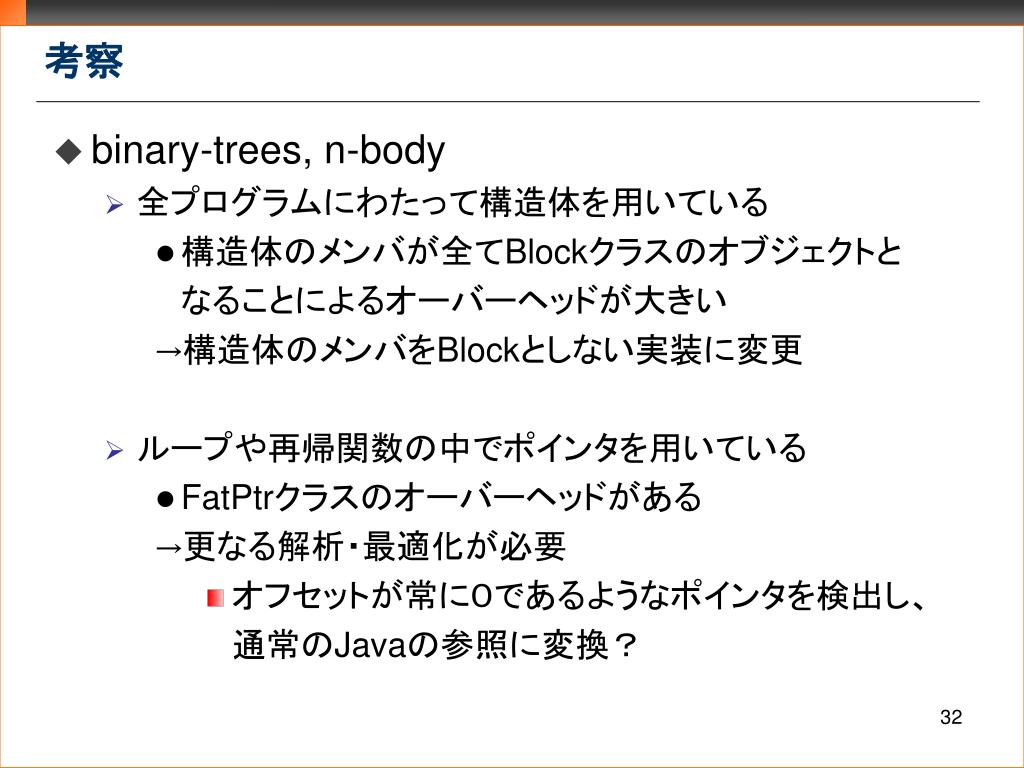

考察 • binary-trees, n-body • 全プログラムにわたって構造体を用いている • 構造体のメンバが全てBlockクラスのオブジェクトとなることによるオーバーヘッドが大きい • 構造体のメンバをBlockとしない実装に変更 • ループや再帰関数の中でポインタを用いている • FatPtrクラスのオーバーヘッドがある • 更なる解析・最適化が必要 • オフセットが常に０であるようなポインタを検出し、通常のJavaの参照に変換？

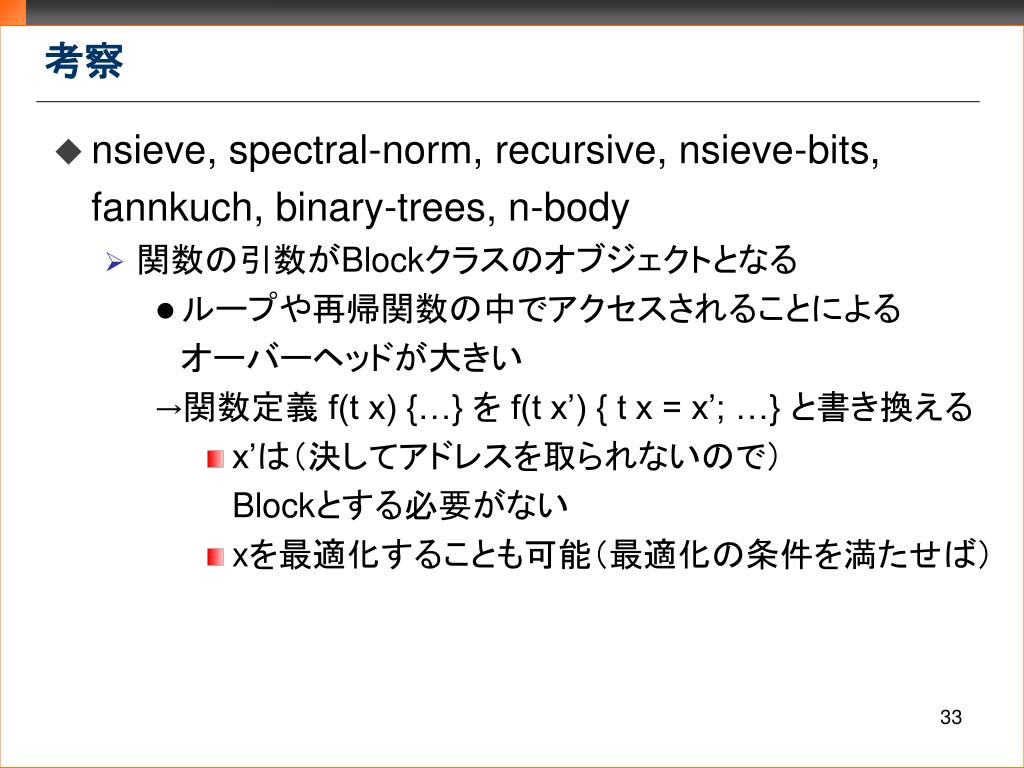

考察 • nsieve, spectral-norm, recursive, nsieve-bits, fannkuch, binary-trees, n-body • 関数の引数がBlockクラスのオブジェクトとなる • ループや再帰関数の中でアクセスされることによるオーバーヘッドが大きい • 関数定義 f(t x) {…} を f(t x’) { t x = x’; …} と書き換える • x’は（決してアドレスを取られないので） Blockとする必要がない • xを最適化することも可能（最適化の条件を満たせば）

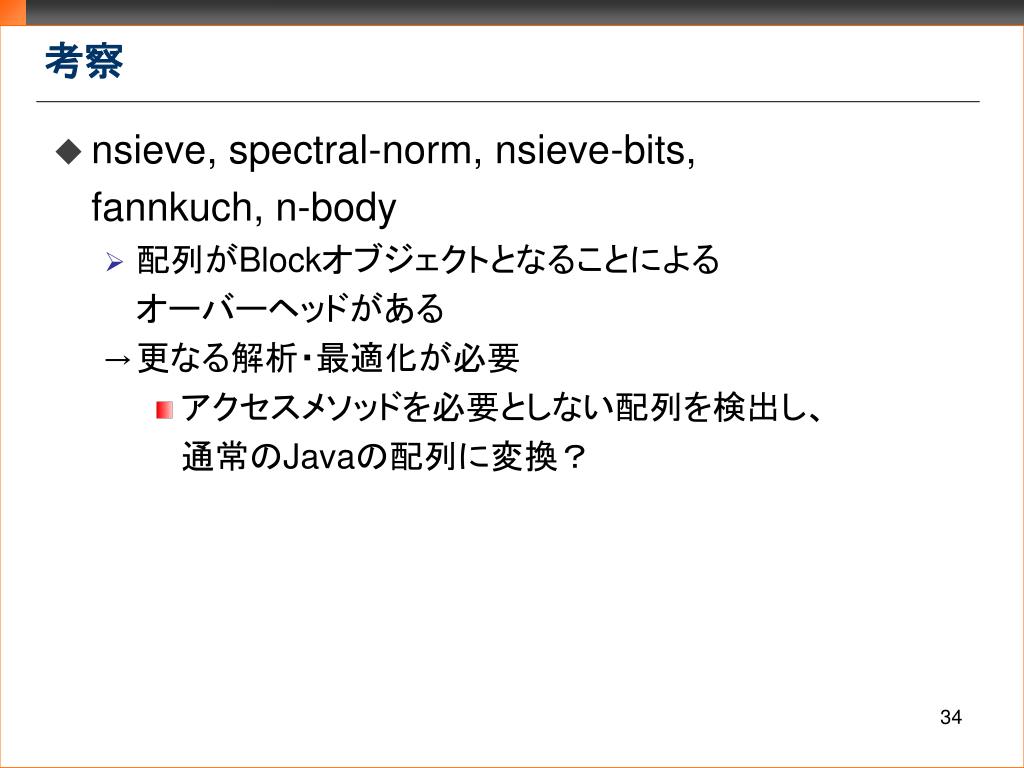

考察 • nsieve, spectral-norm, nsieve-bits, fannkuch, n-body • 配列がBlockオブジェクトとなることによるオーバーヘッドがある • 更なる解析・最適化が必要 • アクセスメソッドを必要としない配列を検出し、通常のJavaの配列に変換？

Outline • 変換の例 • 変換に利用するJavaクラスの詳細 • 最適化 • 実験結果と考察 • 関連研究 • CからJavaへのトランスレータ • 安全なCの処理系に関する研究 • 結論と今後の課題

関連研究　：　CからJavaへのトランスレータ • Jazillian [Jazillian, Inc.] • Ephedra [Martin 他 01] • 共に、CプログラムをJava言語に移植するための支援ツール • ポインタのキャストなど、Java言語に存在しない機能はあまりサポートしていない我々のトランスレータ • CプログラムをJava環境で安全に実行することが目的 • アクセスメソッドを使用することにより、キャストされたポインタによるメモリアクセスにも対応

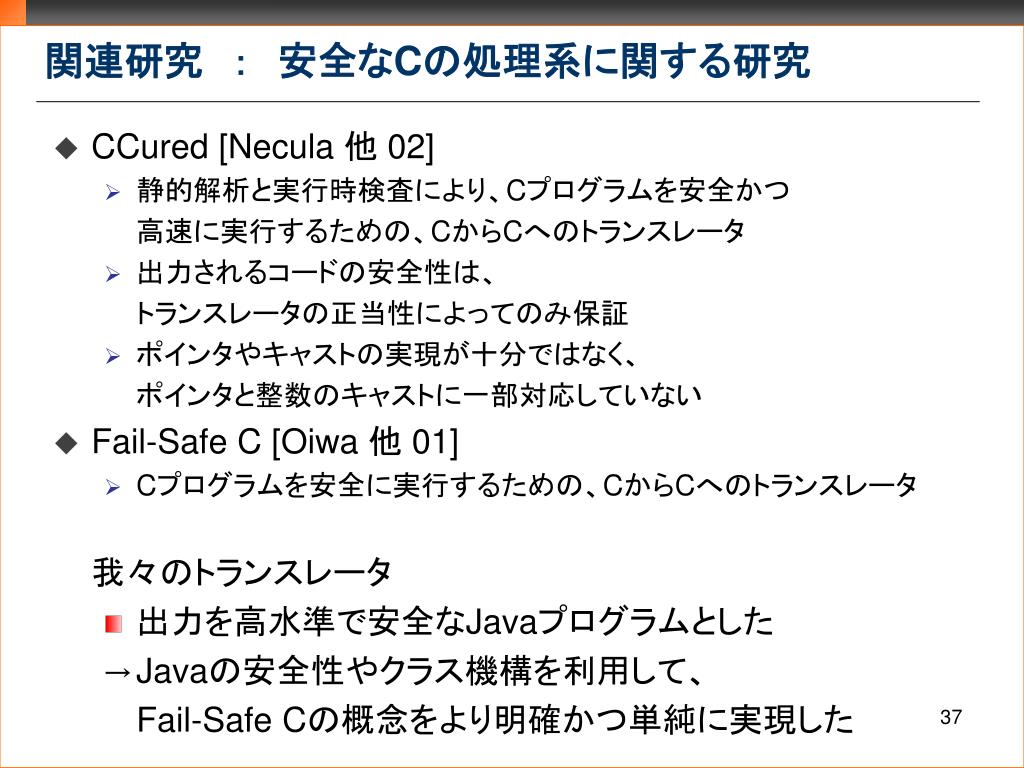

関連研究　：　安全なCの処理系に関する研究関連研究　：　安全なCの処理系に関する研究 • CCured [Necula 他 02] • 静的解析と実行時検査により、Cプログラムを安全かつ高速に実行するための、CからCへのトランスレータ • 出力されるコードの安全性は、トランスレータの正当性によってのみ保証 • ポインタやキャストの実現が十分ではなく、ポインタと整数のキャストに一部対応していない • Fail-Safe C [Oiwa 他 01] • Cプログラムを安全に実行するための、CからCへのトランスレータ我々のトランスレータ • 出力を高水準で安全なJavaプログラムとした • Javaの安全性やクラス機構を利用して、 Fail-Safe Cの概念をより明確かつ単純に実現した

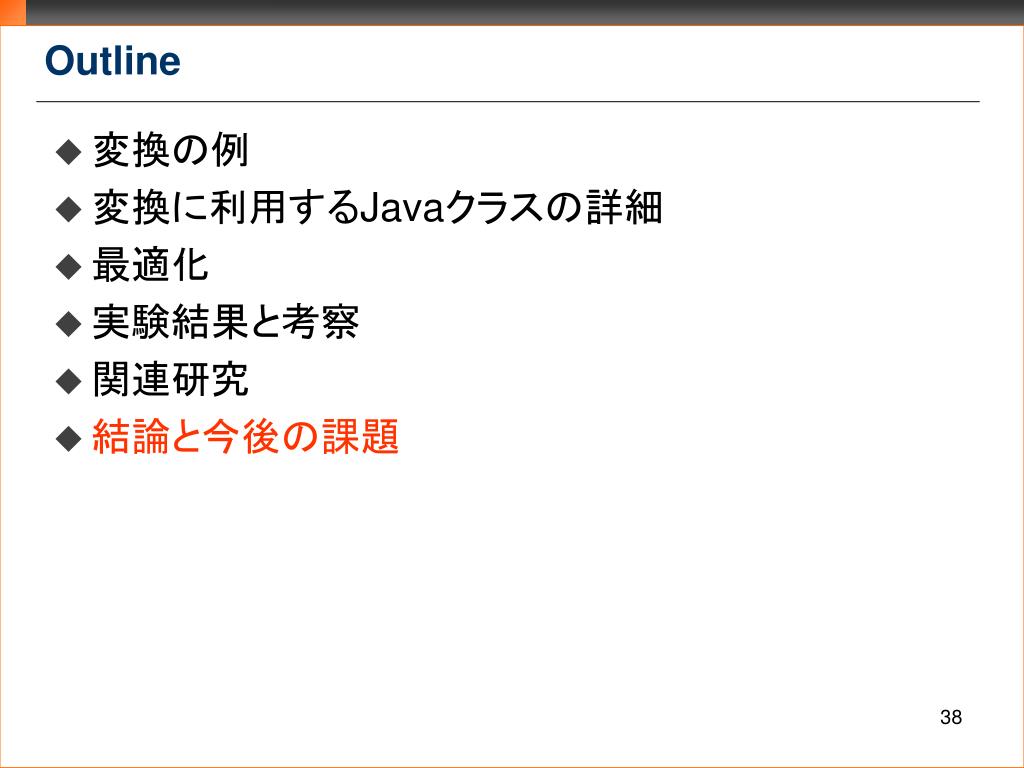

Outline • 変換の例 • 変換に利用するJavaクラスの詳細 • 最適化 • 実験結果と考察 • 関連研究 • 結論と今後の課題

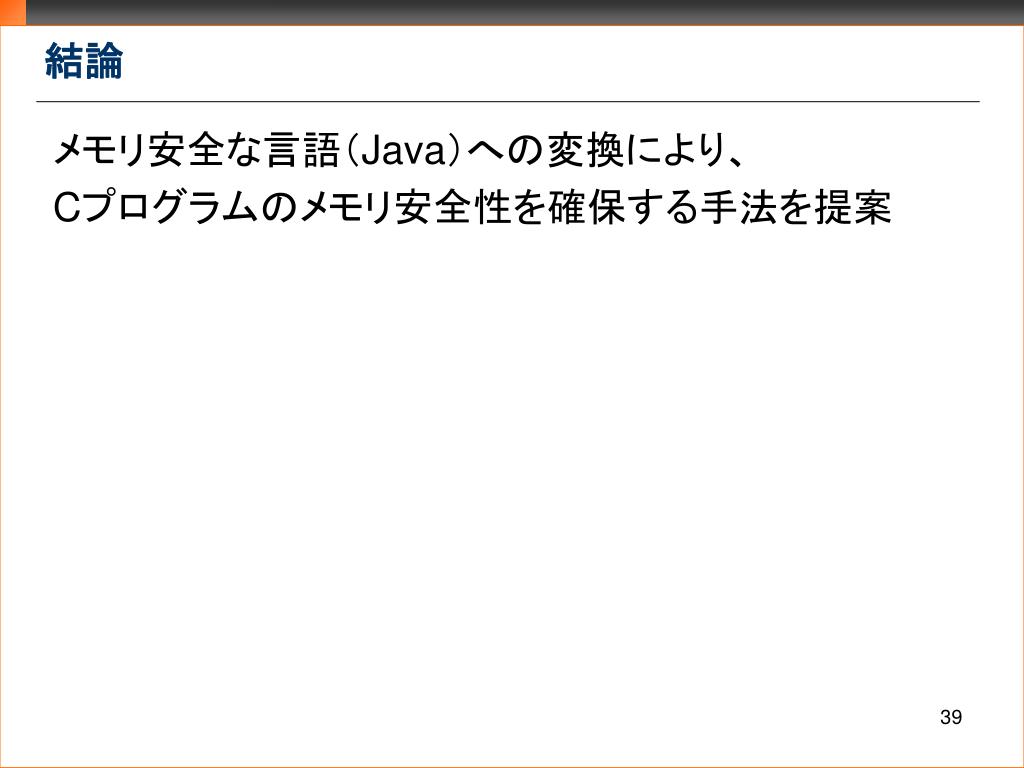

結論メモリ安全な言語（Java）への変換により、 Cプログラムのメモリ安全性を確保する手法を提案

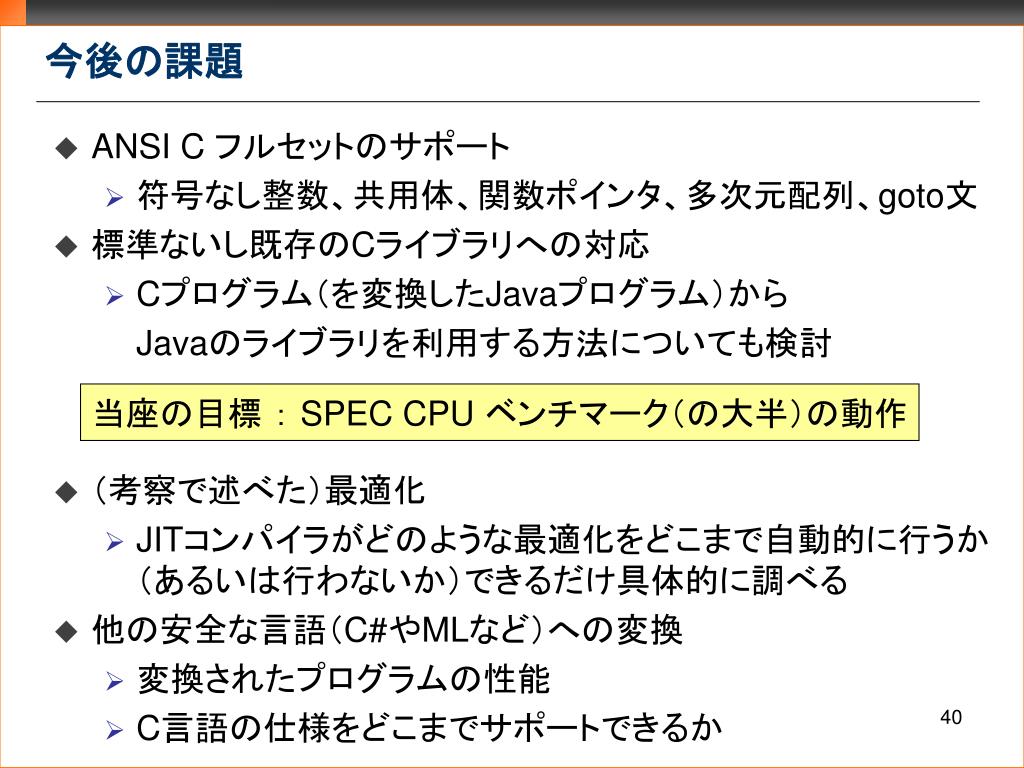

今後の課題 • ANSI C フルセットのサポート • 符号なし整数、共用体、関数ポインタ、多次元配列、goto文 • 標準ないし既存のCライブラリへの対応 • Cプログラム（を変換したJavaプログラム）から Javaのライブラリを利用する方法についても検討 • （考察で述べた）最適化 • JITコンパイラがどのような最適化をどこまで自動的に行うか（あるいは行わないか）できるだけ具体的に調べる • 他の安全な言語（C#やMLなど）への変換 • 変換されたプログラムの性能 • C言語の仕様をどこまでサポートできるか当座の目標： SPEC CPUベンチマーク（の大半）の動作
