  1. Chapter 6 Reservoir Engineering(油層工程)---Formation Evaluation and Reserves Estimates—(油層評估及蘊藏量分析)

  2. 前 言 • 油層評估的主要目的: (1)評估地層裡是否含有石油或天然氣。 (2)獲取/估算地層的地質及工程參數。 (可供蘊藏量估算/分析之用) • 蘊藏量分析的目的: (1)估算石油（含天然氣）礦區的資源量及蘊藏 量。 (2)估算/預測未來生產率隨時間之變化。 (可供經濟分析之用)

  3. 油層評估及蘊藏量分析時機 • 在石油或天然氣探勘-開發-生產的各時期裡，都需要作例行性的石油或天然氣地層測試(油氣層評估測試)，再加上新有的生產資料，可以作油氣層評估分析，以及資源量及蘊藏量估算。

  4. A B C D E F 礦區狀態 第一口井完井 生產運作 未鑽井期 棄井 開發期 生產期 遞 降 期 累積生產量 生產圖 累積 生 產 量 生 產 率 生產率 時間 礦區狀態時期與礦區生產量之關係圖

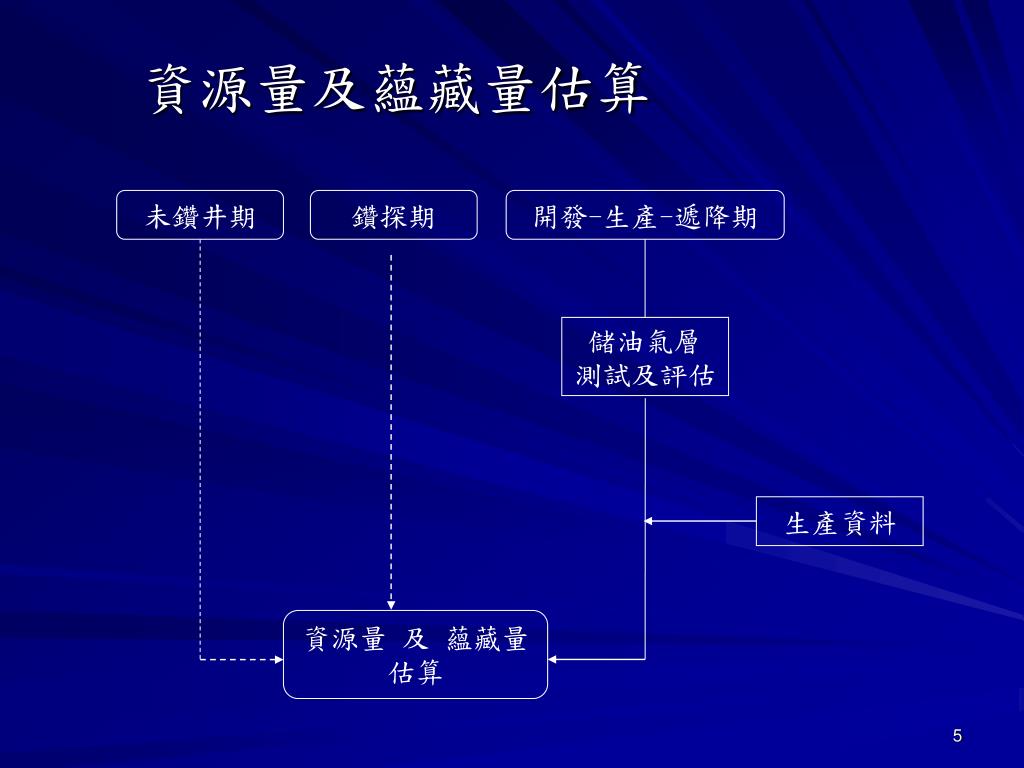

  5. 資源量及蘊藏量估算 未鑽井期 鑽探期 開發-生產-遞降期 儲油氣層 測試及評估 生產資料 資源量 及 蘊藏量估算

  6. 儲油層測試及評估主要方法 • 地層學測試及分析 (Stratigraphic test and analysis) • 電測及分析 (Well logging and analysis) • 井壓測試及分析 (Well testing and analysis) • 採樣及分析 (Coring and analysis)

  7. 地層學測試及分析 • 由鑽井及取岩樣而獲得地層岩石資料。 • 可作為區域地質解釋的依據，進行地層對比工作。判斷儲油或儲氣層之延伸範圍。 • 可得地層厚度變化、儲油層邊界等資料。

  8. 電測及分析 • 利用各種物理原理而設計探針(probe)，測出井孔周圍的地層電阻、電位差、放射性強度、對放射線的反應、聲波的速度…等。 • 分析上述的電測資料可以判斷地層岩性、計算地層電阻、厚度、孔隙率、含石油或天然氣的飽和度、…等資料。

  9. 井眼(wellbore)剖繪圖

  10. Well log data

  11. 井壓測試及分析 • 當電測及鑽井資料顯示地層中含有石油或天然氣時，可以使該井噴流，並紀錄井底壓力隨時間之變化。 • 經分析後，可以估算該井的生產能力之參數(例如，地層壓力、滲透率、膚表因子等)。若測試時間夠長時，也可以估算以測試井與儲油或儲氣地層之邊界距離。

  12. Drillstem Test

  13. 採樣及分析 • 採樣之樣品包括岩心及流體(天然氣、石油或地層水)。 • 由岩心樣品分析可得孔隙率、滲透率，有時，也可測得得含氣或石油之含量(飽和度)。 • 由流體樣品分析可得氣或石油之流動性質(例如，密度、黏度、相變化等)。

  14. 儲油層評估結果 • 判斷地層是否含有石油或天然氣。 • 估算地層的地質及工程參數，可供蘊藏量分析之用。

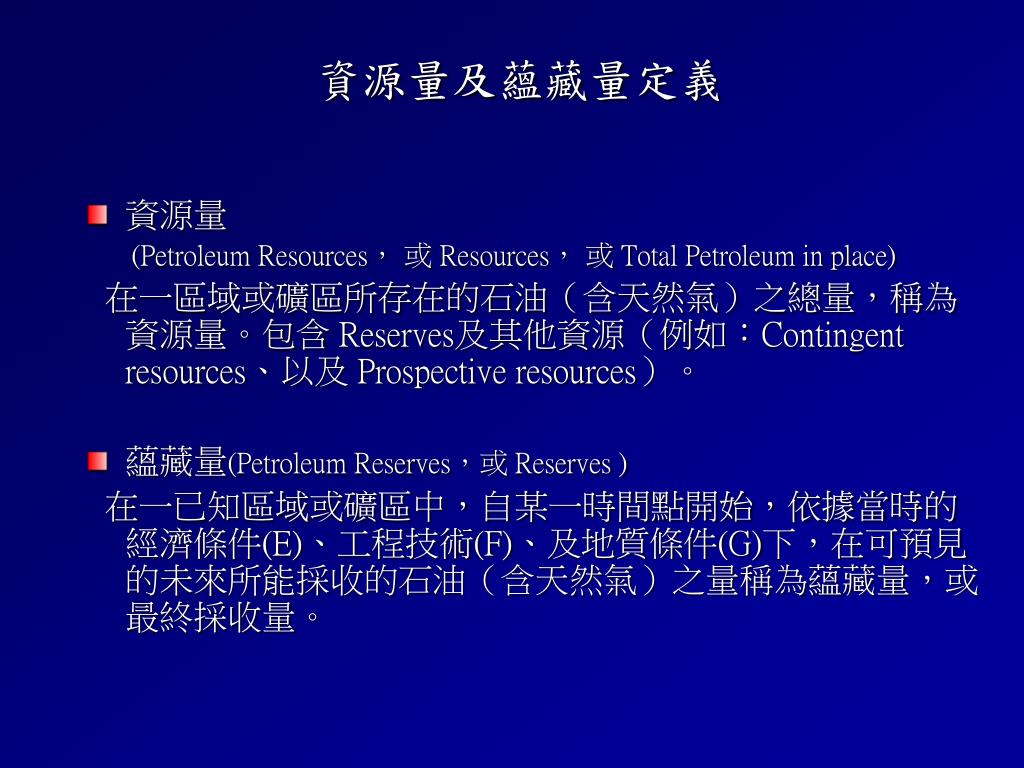

  15. 資源量及蘊藏量定義 • 資源量 (Petroleum Resources， 或 Resources， 或 Total Petroleum in place) 在一區域或礦區所存在的石油（含天然氣）之總量，稱為資源量。包含 Reserves及其他資源（例如：Contingent resources、以及 Prospective resources）。 • 蘊藏量(Petroleum Reserves，或 Reserves ) 在一已知區域或礦區中，自某一時間點開始，依據當時的經濟條件(E)、工程技術(F)、及地質條件(G)下，在可預見的未來所能採收的石油（含天然氣）之量稱為蘊藏量，或最終採收量。

  16. Resources Classification Framework Contingent 可能的; 附帶的 Prospective 潛在的

  17. Petroleum

  18. Total Petroleum Initially-in-place (PIP)

  19. Discovered PIIP Undiscovered PIIP

  20. CommercialSub-Commerical

  21. Resources Classification Framework Contingent 可能的; 附帶的 Prospective 潛在的

  22. Production

  23. ReservesProved Reserves

  24. Probable ReservesPossible Reserves

  25. Resources

  26. Contingent Resources • aaa

  27. Contingent Resources

  28. Unrecoverable

  29. Prospective Resources • aaa

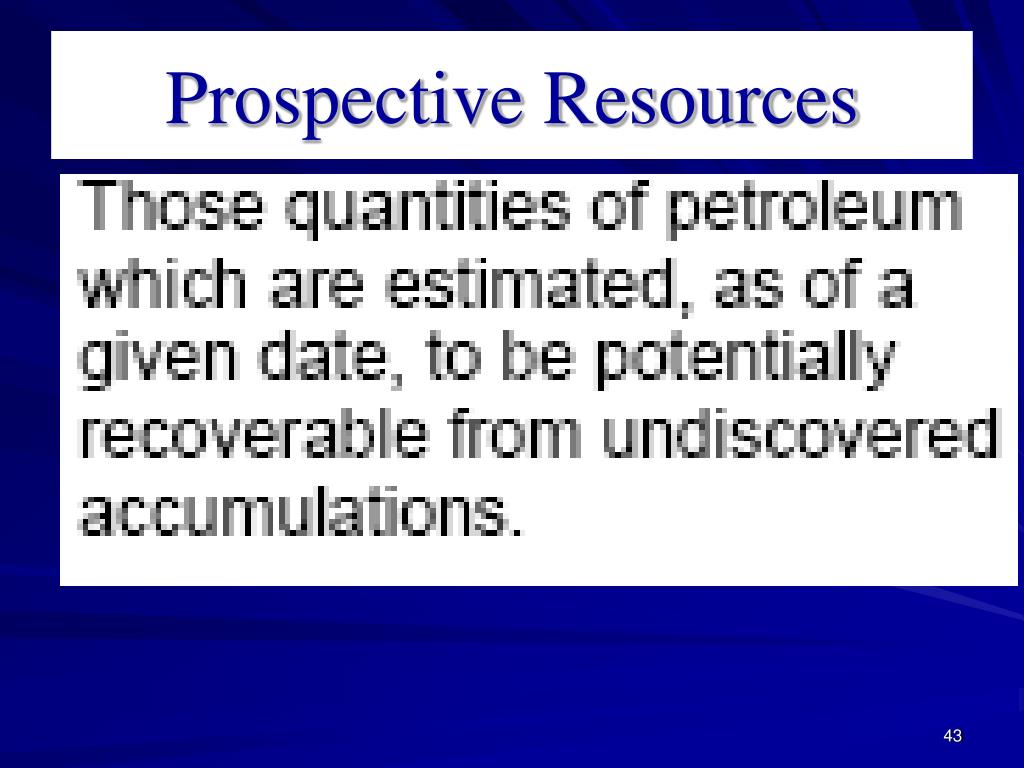

  30. Prospective Resources

  31. 石油資源(Petroleum Resources)分類敘述 45

  32. Prospect • aaa

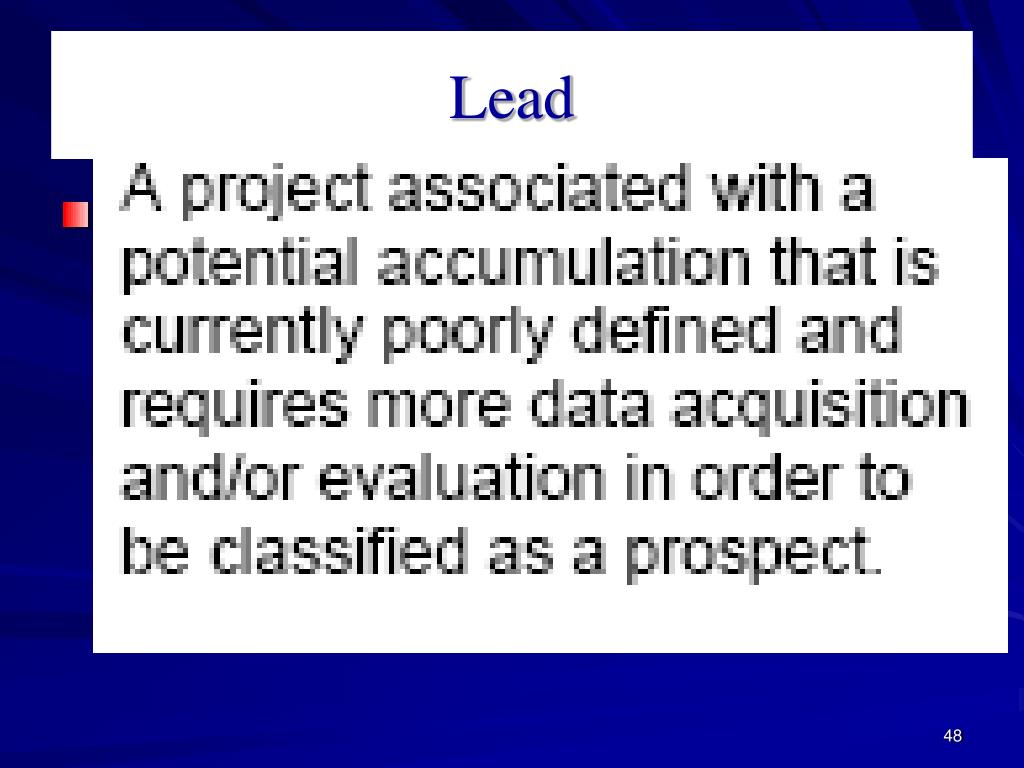

  33. Lead • aaa

  34. Play • aaa

  35. Developed Reserves • aaa
