  1. 网点机器升级程序说明前提:当操作人员在加装光电板时核对机器软件版本低于要求时,将需要升级软件程序最新软件版本如下:32寸应用包_竖屏系统版本:V20121116_8900 & NK:V1.11-20120510-1366X76832寸应用包_横屏系统版本:V20121116_8900 & NK:V1.11-20120510-1366X768_H40&42寸应用包_竖屏系统版本:V20121116_8900 & NK:V1.11-20120509-1920X108040&42寸应用包_横屏系统版本:V20121116_8900 & NK:V1.11-20120509-1920X1080_H 从

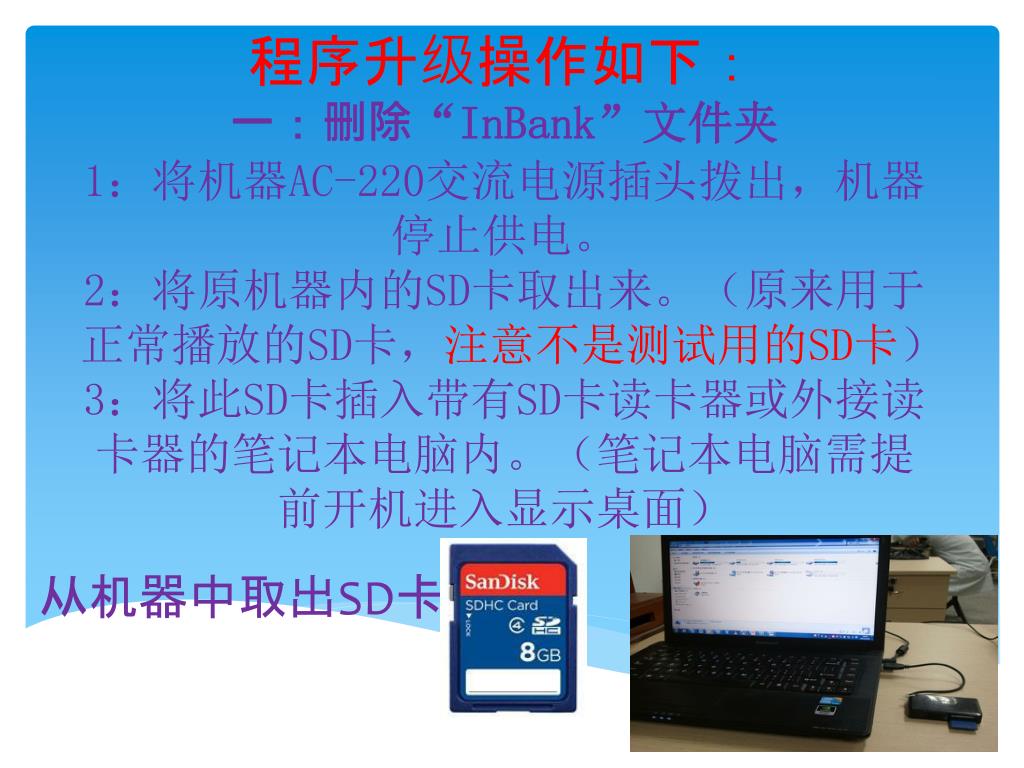

  2. 程序升级操作如下:一:删除“InBank”文件夹1:将机器AC-220交流电源插头拨出,机器停止供电。2:将原机器内的SD卡取出来。(原来用于正常播放的SD卡,注意不是测试用的SD卡)3:将此SD卡插入带有SD卡读卡器或外接读卡器的笔记本电脑内。(笔记本电脑需提前开机进入显示桌面)程序升级操作如下:一:删除“InBank”文件夹1:将机器AC-220交流电源插头拨出,机器停止供电。2:将原机器内的SD卡取出来。(原来用于正常播放的SD卡,注意不是测试用的SD卡)3:将此SD卡插入带有SD卡读卡器或外接读卡器的笔记本电脑内。(笔记本电脑需提前开机进入显示桌面) 从机器中取出SD卡

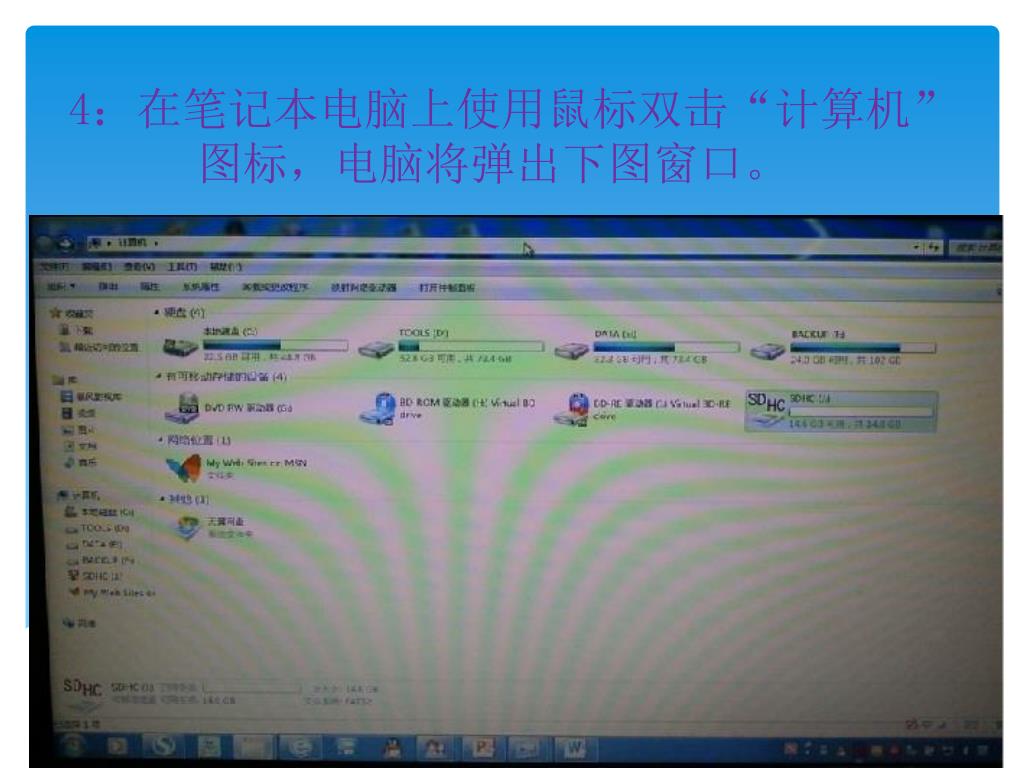

  3. 4:在笔记本电脑上使用鼠标双击“计算机”图标,电脑将弹出下图窗口。4:在笔记本电脑上使用鼠标双击“计算机”图标,电脑将弹出下图窗口。

  4. 5:双击下面SD卡图标盘符,如下图6:双击后出现下面窗口,注意内有3个文件夹。5:双击下面SD卡图标盘符,如下图6:双击后出现下面窗口,注意内有3个文件夹。

  5. 7:删除其中一个文件夹“InBank”,下图8:具体操作时将鼠标光标移至文件夹“InBank”按鼠标右键,在弹出的下拉列表中选择“删除”并单击此按钮。7:删除其中一个文件夹“InBank”,下图8:具体操作时将鼠标光标移至文件夹“InBank”按鼠标右键,在弹出的下拉列表中选择“删除”并单击此按钮。

  6. 9:单击“删除”按钮后,出现下图窗口,选择“是”按钮单击。9:单击“删除”按钮后,出现下图窗口,选择“是”按钮单击。

  7. 10:此时电脑将执行删除工作,删除成功后电脑中看不到“InBank”文件夹,如下图。10:此时电脑将执行删除工作,删除成功后电脑中看不到“InBank”文件夹,如下图。

  8. 二:将最新版的程序拷贝到SD卡根目录中以下为解压缩操作:1:首先操作人员需要提前将最新版的程序拷贝到笔记本电脑中,如下图压缩包二:将最新版的程序拷贝到SD卡根目录中以下为解压缩操作:1:首先操作人员需要提前将最新版的程序拷贝到笔记本电脑中,如下图压缩包

  9. 2:使用鼠标右键单击一个压缩文件,在下拉的菜单中选择“解压到最新TCL挂壁机海报机&信颐一体机_40寸应用包_竖屏_20121116\(E)”按钮并单击。如下图2:使用鼠标右键单击一个压缩文件,在下拉的菜单中选择“解压到最新TCL挂壁机海报机&信颐一体机_40寸应用包_竖屏_20121116\(E)”按钮并单击。如下图

  10. 3:此时电脑将进行压缩操作任务,完成后在电脑中将出现如下图名称的文件夹。4:参考上面1、2、3点的操作将其余的3个压缩文件夹分别进行解压缩,完成后如下图。3:此时电脑将进行压缩操作任务,完成后在电脑中将出现如下图名称的文件夹。4:参考上面1、2、3点的操作将其余的3个压缩文件夹分别进行解压缩,完成后如下图。

  11. 拷贝解压后的程序文件到SD卡内5:根据当前需要升级的机器型号和类型,进行拷贝,例如需要升级32寸竖屏机程序。6:使用鼠标双击解压后的32寸竖屏机程序文件夹“最新TCL挂壁机海报机&信颐一体机_32寸应用包_竖屏_20121116”如下图拷贝解压后的程序文件到SD卡内5:根据当前需要升级的机器型号和类型,进行拷贝,例如需要升级32寸竖屏机程序。6:使用鼠标双击解压后的32寸竖屏机程序文件夹“最新TCL挂壁机海报机&信颐一体机_32寸应用包_竖屏_20121116”如下图

  12. 7:双击后将出现下图的文件,并将全部文件选中拷贝到SD卡的根目录中去。7:双击后将出现下图的文件,并将全部文件选中拷贝到SD卡的根目录中去。

  13. 8:选择全部文件后按“复制”按钮,然后退出到桌面双击打开“计算机”并双击下面图标,在弹出的窗口中按鼠标的右键选择“粘贴”按钮。8:选择全部文件后按“复制”按钮,然后退出到桌面双击打开“计算机”并双击下面图标,在弹出的窗口中按鼠标的右键选择“粘贴”按钮。 9:此时计算机将进行粘贴任务。

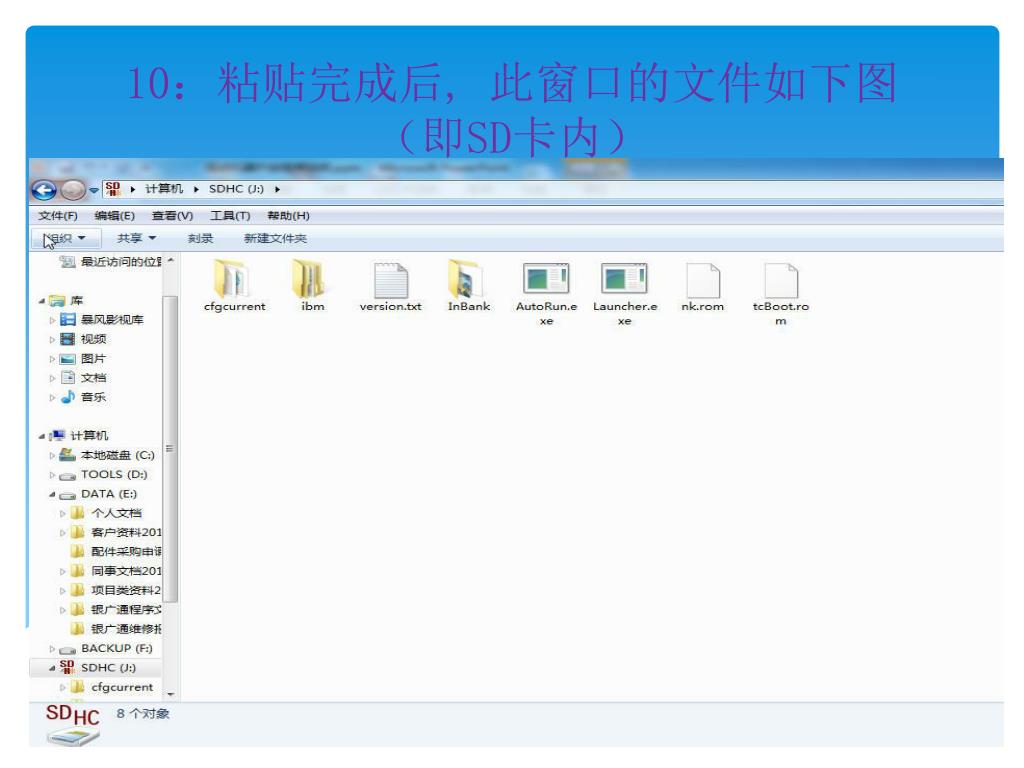

  14. 10:粘贴完成后, 此窗口的文件如下图(即SD卡内)

  15. 11:SD卡安全退出。如下图使用鼠标左键单击关闭按钮,并退到电脑的显示桌面。11:SD卡安全退出。如下图使用鼠标左键单击关闭按钮,并退到电脑的显示桌面。

  16. 12:单击电脑右下角图标,如下图。 13:此时将会在电脑显示桌面的右下角出现下图的选项,使用鼠标选择“弹出 SDHC C ard”并单击。

  17. 14:当在电脑显示桌面右下角出现下图提示时,就可以直接从电脑SD卡读卡器上或外接读卡器上将SD卡取下,完成SD卡的文件复制过程。14:当在电脑显示桌面右下角出现下图提示时,就可以直接从电脑SD卡读卡器上或外接读卡器上将SD卡取下,完成SD卡的文件复制过程。

  18. 15:将此SD卡从笔记本电脑中取出后插入40寸竖屏机的SD卡座内,注意方向,不能插错。16:此时可将40寸竖屏机的AC220电源通电,机器将自动的进行软件的升级流程,升级过程大约3分钟,完成后机器将会自动的播放节目。注:第一次通电软件升级过程中,如果出现屏幕长时间无显示,请在5分钟后方可将电源断开检查原因;升级过程中将电源断开机器内主板将会损坏。15:将此SD卡从笔记本电脑中取出后插入40寸竖屏机的SD卡座内,注意方向,不能插错。16:此时可将40寸竖屏机的AC220电源通电,机器将自动的进行软件的升级流程,升级过程大约3分钟,完成后机器将会自动的播放节目。注:第一次通电软件升级过程中,如果出现屏幕长时间无显示,请在5分钟后方可将电源断开检查原因;升级过程中将电源断开机器内主板将会损坏。

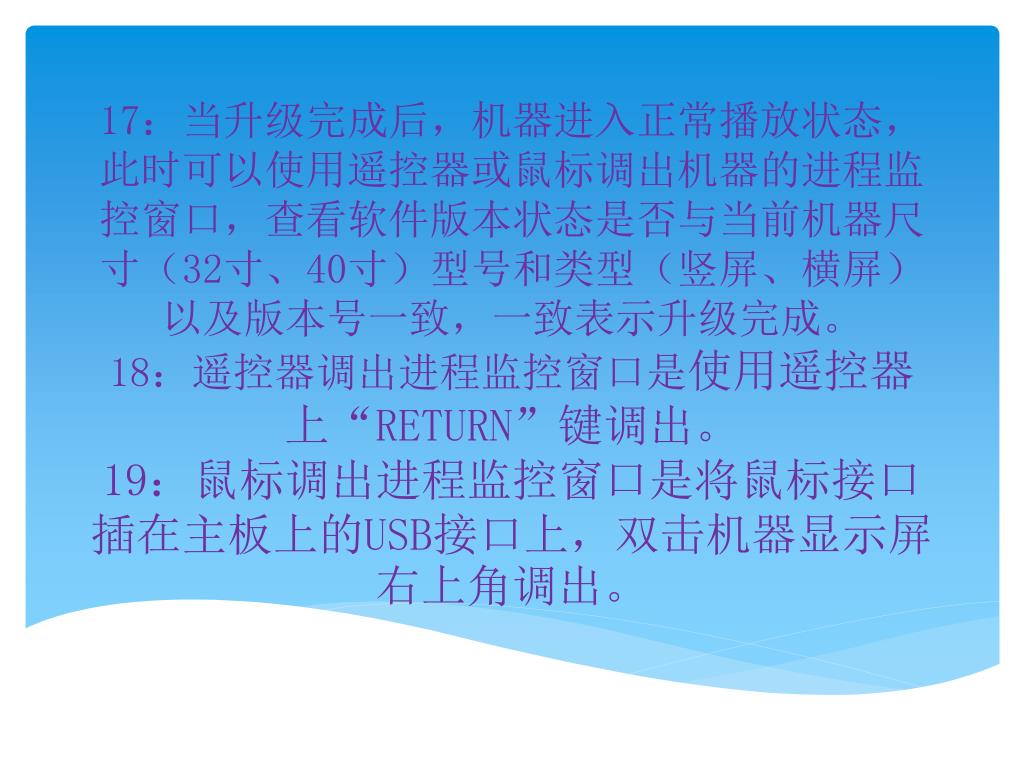

  19. 17:当升级完成后,机器进入正常播放状态,此时可以使用遥控器或鼠标调出机器的进程监控窗口,查看软件版本状态是否与当前机器尺寸(32寸、40寸)型号和类型(竖屏、横屏)以及版本号一致,一致表示升级完成。18:遥控器调出进程监控窗口是使用遥控器上“RETURN”键调出。19:鼠标调出进程监控窗口是将鼠标接口插在主板上的USB接口上,双击机器显示屏右上角调出。17:当升级完成后,机器进入正常播放状态,此时可以使用遥控器或鼠标调出机器的进程监控窗口,查看软件版本状态是否与当前机器尺寸(32寸、40寸)型号和类型(竖屏、横屏)以及版本号一致,一致表示升级完成。18:遥控器调出进程监控窗口是使用遥控器上“RETURN”键调出。19:鼠标调出进程监控窗口是将鼠标接口插在主板上的USB接口上,双击机器显示屏右上角调出。

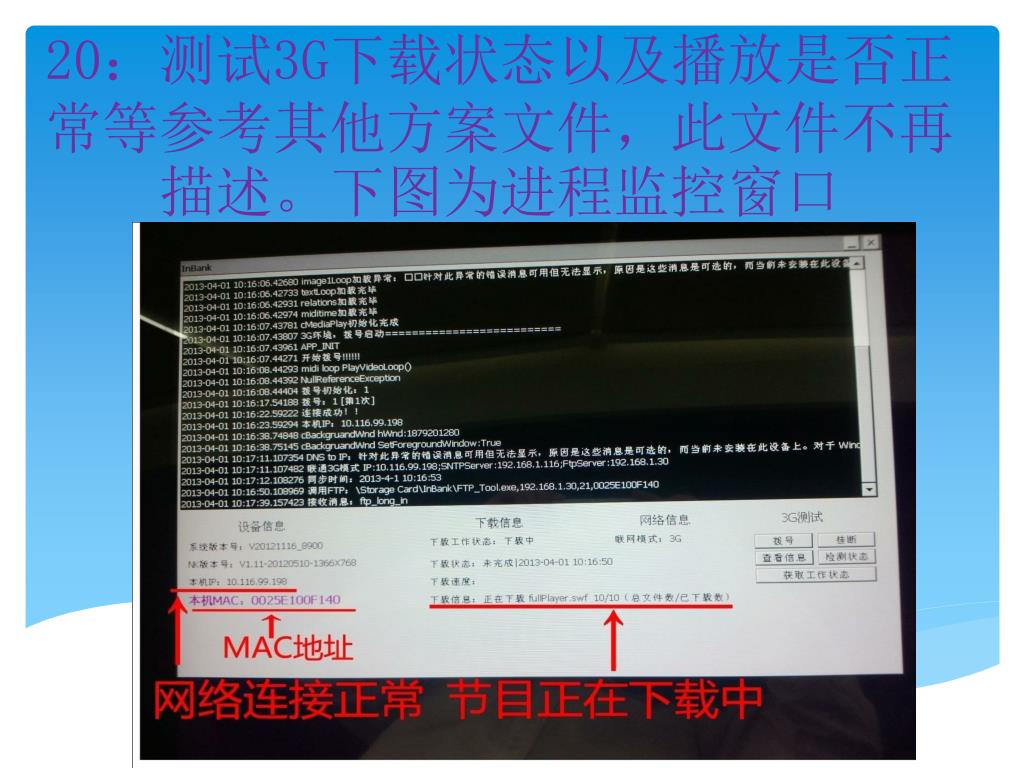

  20. 20:测试3G下载状态以及播放是否正常等参考其他方案文件,此文件不再描述。下图为进程监控窗口20:测试3G下载状态以及播放是否正常等参考其他方案文件,此文件不再描述。下图为进程监控窗口
