第五章 可压缩流体的一元流动

第五章 可压缩流体的一元流动. §5-1 可压缩气体一元定常流动的基本公式 §5-2 微弱扰动波的传播 声速 §5-3 一元等熵流动的基本关系 §5-4 一元等熵气流在变截面管道中的流动 §5-5 有摩擦和热交换的一元流动. 5.1 可压缩气体一元定常流的基本公式. 例 5.1 贮气罐内的空气温度为 27℃ 。罐内空气经一管道等熵地流出到温度为 17 ℃ 的大气中，求管道出口的气流速度。. 解 等熵流动满足绝热能量方程。罐内气体速度近似 为零，管道截面的能量. 例 题. 出口截面速度. 5.2 微弱扰动波的传播 音速.

russ
Download Presentation

第五章 可压缩流体的一元流动

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

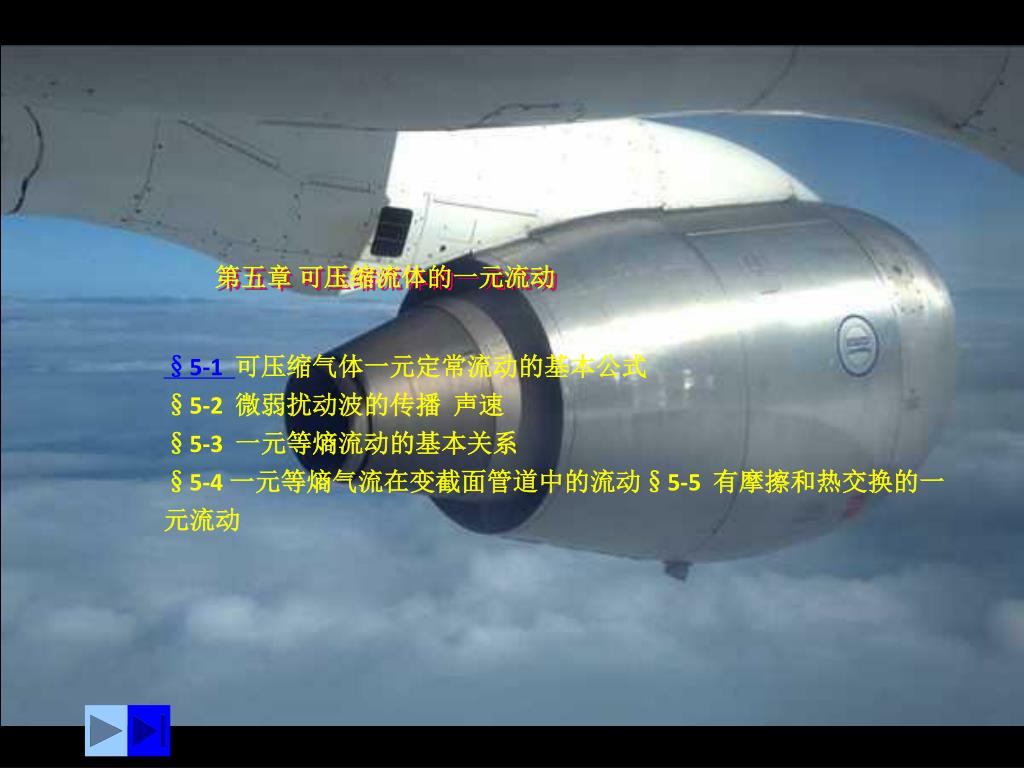

  1. 第五章 可压缩流体的一元流动 §5-1 可压缩气体一元定常流动的基本公式 §5-2 微弱扰动波的传播 声速 §5-3 一元等熵流动的基本关系 §5-4 一元等熵气流在变截面管道中的流动§5-5 有摩擦和热交换的一元流动

  2. 5.1 可压缩气体一元定常流的基本公式 例5.1贮气罐内的空气温度为27℃。罐内空气经一管道等熵地流出到温度为17 ℃的大气中，求管道出口的气流速度。 解 等熵流动满足绝热能量方程。罐内气体速度近似 为零，管道截面的能量 例 题 出口截面速度

  3. 5.2 微弱扰动波的传播 音速 例.已知离心压缩机出口空气的绝对速度u2=183m/s，温度t2 =50.8C。绝热指数 =1.4，气体常数 R=287 J/kg.K，试求对于u2的马赫数M2为多少。 解. 因速度已知，求出当地声速就可得到马赫数 例 题 马赫数为

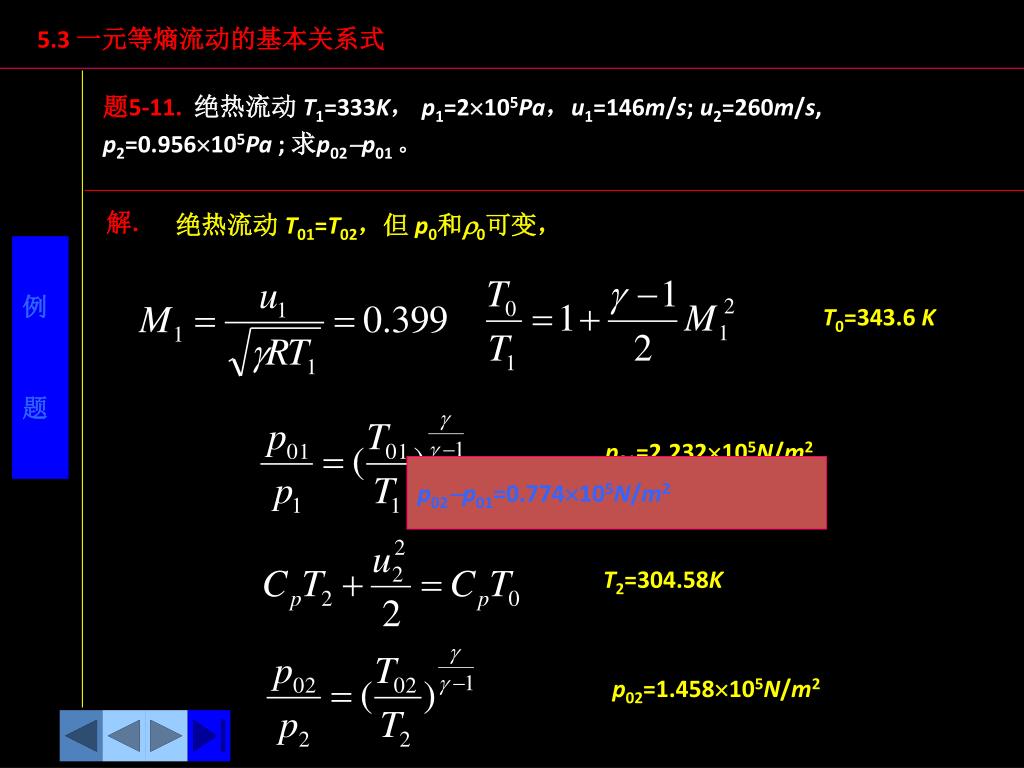

  4. 5.3 一元等熵流动的基本关系式 题5-11. 绝热流动 T1=333K， p1=2105Pa，u1=146m/s; u2=260m/s, p2=0.956105Pa ; 求p02p01 。 解. 绝热流动 T01=T02，但 p0和0可变， 例 题 T0=343.6 K p01=2.232105N/m2 p02p01=0.774105N/m2 T2=304.58K p02=1.458105N/m2

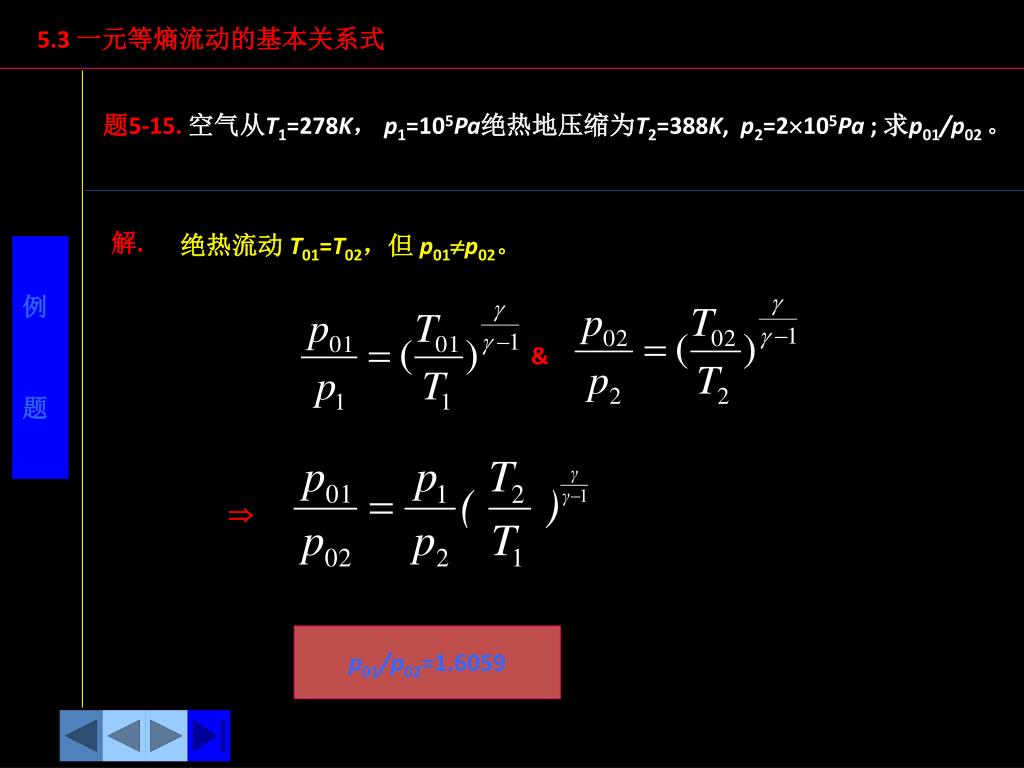

  5. 5.3 一元等熵流动的基本关系式 题5-15. 空气从T1=278K， p1=105Pa绝热地压缩为T2=388K, p2=2105Pa ; 求p01/p02 。 解. 绝热流动 T01=T02，但 p01p02。 例 题 &  p01/p02=1.6059

  6. 例.皮托管在温度 293K 氩气流中测得总压158kN/m2 ，静压104 kN/m2 ，求气流速度。按不可压缩流动计算速度的误差是多少？氩气 R=209 J/kgK， =1.68。 等熵流? 由总压和静压比得马赫数，再求速度。 解. 例 题  若按不可压缩流动计算速度 忽略密度变化引起的误差
